Способы ремонта теплых полов своими руками

Что можно отремонтировать самостоятельно

Когда речь идет о ремонте водяного пола своими руками, то, прежде всего, нужно собраться мыслями и внимательно ознакомиться с конструкцией системы. Грамотное проектирование и фактическая реализация обогрева работает до 50 лет. При этом нельзя исключать скрытые дефекты или внешние факторы, которые могут спровоцировать аварийную ситуацию.

Провести ремонт на случай пробоя теплых водяных полов можно самостоятельно. Признаком протечки служит резкое снижение давления в трубопроводе. И даже в том случае, если произошла совсем незначительная разгерметизация магистрали, последствия могут быть серьезными. Прежде всего, устанавливается место протечки теплого пола.

Если на поверхности пола появились влажные пятки, то установить его не составит особого труда. В противном случае нужно использовать дистанционные индикаторы влаги или тепловизоры. В том месте, где произошло повреждение трубопровода, прибор покажет яркое светлое пятно.

Перед тем как приступить к работе, обязательно перекройте кран подачи воды. Затем обеспечьте доступ к поврежденному участку магистрали, который позволит вырезать часть трубы с пробоиной.

Важно! Свободные концы закройте специальными заглушками, а если их нет под рукой, то используйте для этой цели резиновые перчатки или целлофановый пакет. Это предотвратит проникновение грязи в систему

Чтобы провести ремонт участка теплого водяного пола, нужно приобрести:

  • отрезок трубы нужного диаметра;
  • фитинги;
  • обжимной ключ.

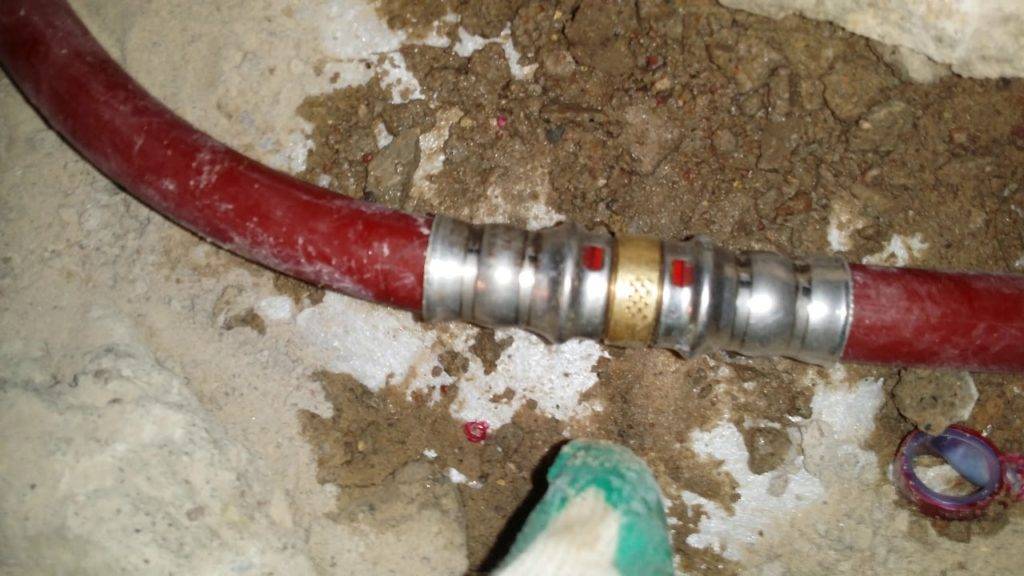

Обратите внимание, что для ремонта трубопровода резьбовые фитинги для замуровывания непригодны. Этот материал ненадежный и может дать утечку

Аккуратно очистите один конец трубы. Развальцуйте его и наденьте фитинг, отпрессовав двойным движением. Аналогичным способом подготовьте к монтажу и второй конец трубы.

Проведите опрессовывание фитинга с другого конца ремонтируемой трубы, отрежьте нужный размер и отпрессуйте соединения. Откройте кран подачи воды и проконтролируйте место утечки. Если все в порядке, залейте новую стяжку.

Таким способом ремонтируется поврежденная трубу системы из металлопластика. Если теплый водяной пол проведен трубами ПВХ, то процедура замены проходит другим способом

Невзирая на прочность материала ПВХ, иногда по своей же неосторожности можно повредить трубу. Например, сверлением

Поврежденную ПВХ трубу надо ремонтировать с использованием специального паяльника  и ремонтной муфты. Для проведения ремонтных работ следует сначала сопоставить размеры муфты с размерами трубопровода, а после этого, при помощи паяльника установить.

Провести ремонтные работы водяного пола самостоятельно можно и в случае, если причина неравномерного прогрева – неработающий контур.

Сначала тщательно осматривается распределительный щиток

Особое внимание уделить местам подсоединения контуров. Балансировочный клапан самостоятельно определяет, как и сколько подается воды

Если клапаны нарушены, то их обычно балансируют самостоятельно.

Для этого по очереди откручивают каждый клапан и контролируют насколько стало теплее. Предотвратить такую проблему можно, если изначально установить автоматический контролер, способный собирать информацию о температуре в комнатах и распределять тепло в петлях.

Если полы совсем не нагреваются, то вероятней всего насос вышел из строя. Обнаружить такую поломку легко – насос не жужжит и не вибрирует.

Для начала проверяется подача напряжения на агрегат. А также проконтролировать возможность скопления солей. Часто мелкая неисправность насоса приводит его в негодность. Но исправить все можно обычными профилактическими процедурами. Нужно сначала его снять и попытаться крыльчатку насоса провернуть отверткой. Когда ротор начнет свободно вращаться, попробовать его снова установить и запустить. В большинстве случаев после такого «ремонта» он начинает нормально работать.

Завоздушенность системы часто приводит к тому, что теплый пол перестает нагреваться. Чаще всего такая поломка встречается после полного его отключения, например на лето. При запуске образуются воздушные пробки, которые снижают теплоотдачу. Убрать лишний воздух можно самому, но лучше обратиться за помощью к специалистам.

Самой банальной причиной неравномерного нагрева теплого водяного пола является загроможденность комнаты мебелью. Поэтому, перед его установкой нужно правильно определиться с местами, где вы планируете поставить мебельные гарнитуры. Желательно не класть трубы на местах будущей установки шкафов, громоздких кресел и диванов. Но если это уже произошло, то остается один вариант – отодвинуть мебель и освободить места, где установлен водяной теплый пол.

Гидравлическая опрессовка системы

После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.

Повторная опрессовка проводится после подключения насоса и барометров.

После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.

Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.

Если не греет электрический теплый пол

Если такая проблема появилась с электрическими теплыми полами, и они перестали греть, то, причин этому, может быть несколько:

Возможно, вышел из строя терморегулятор. Именно данный элемент электрических полов отвечает за «старт» включения нагревательной пленки или кабеля в работу. Если вышел из строя терморегулятор, то, соответственно, теплый пол работать не будет.

  • Сгорел датчик температуры. Эта такая маленькая штучка, которая расположена непосредственно в самом теплом полу. Температурный датчик передаёт данные терморегулятору, а тот, в свою очередь, «думает», нужно ли включать теплые полы. При выходе из строя датчика температуры, электрические полы, также, работать не будут.
  • Проблемы с нагревательным кабелем, возможно, он повреждён. Подумайте над тем, когда именно перестал греть теплый пол. Возможно, перед возникновением этой проблемы, осуществлялись какие-то ремонтные работы, и нагревательные элементы теплого пола были повреждены.

Рассмотрим, что можно сделать, в данном случае, чтобы «оживить» теплый пол, и он начал греть. В том случае, если электрический теплый пол перестал включаться, то искать проблему нужно в терморегуляторе. Сначала необходимо извлечь терморегулятор из монтажной коробки, а затем посмотреть, все ли провода подключены к его клеммам.

Как проверить терморегулятор теплого пола

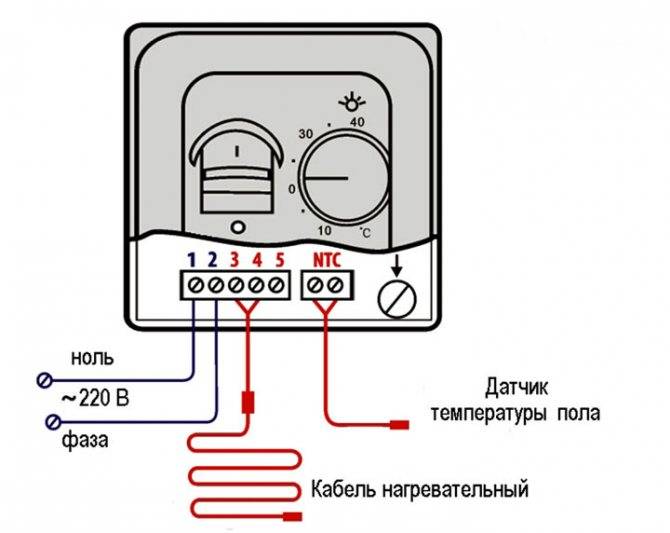

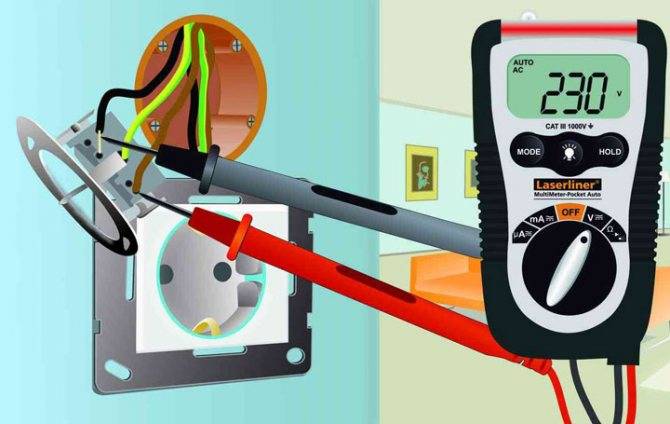

Если есть под рукой мультиметр, то проверьте, поступает ли на терморегулятор теплого пола напряжение. Проверить напряжение можно также и обычной индикаторной отвёрткой, но лучше, всё-таки, использовать мультиметр, так как фаза может и быть, а вот ноль отсутствовать.

В некоторых терморегуляторах очень важно соблюдать полярность подключения: L — это фаза, а N — ноль. Также необходимо проверить и все остальные клеммы, к которым идут провода, они должны быть надёжно обтянуты. Если питание к терморегулятору подходит, а проблем с клеммами нет, то, возможно, вышел из строя датчик температуры теплых полов

Поэтому, прежде чем нести терморегулятор в ремонт или покупать новый, обязательно убедитесь в работоспособности температурного датчика

Если питание к терморегулятору подходит, а проблем с клеммами нет, то, возможно, вышел из строя датчик температуры теплых полов. Поэтому, прежде чем нести терморегулятор в ремонт или покупать новый, обязательно убедитесь в работоспособности температурного датчика.

Чтобы проверить и сам терморегулятор, и датчик температуры, не разбирая теплых полов, достаточно подключить к ним обычную лампочку. Для этого к клеммам подключения кабеля теплых полов, подсоедините контакты от лампочки, а затем включите терморегулятор. Если после изменения температуры на терморегуляторе, раздастся щелчок и лампа загорится, то, терморегулятор исправен.

Как проверить датчик температуры теплых полов

Для того чтобы проверить работоспособность датчика температуры теплых полов, потребуется строительный фен, а также знать, где именно расположен датчик. Не выключая лампу, возьмите строительный фен и нагрейте тот участок теплого пола, где расположен температурный датчик.

При повышении температуры пола, датчик должен подать команду терморегулятору, и тот, выключит лампу.

Если именно так и произошло, то, скорее всего, повреждены нагревательные элементы теплых полов. Часто именно так и происходит по причине вмешательства со стороны третьих лиц или же из-за срока давности. Нередко после пяти лет эксплуатации теплого электрического пола, отваливается провод датчика температуры, или возникают другие, не менее серьёзные проблемы.

Датчик температуры теплого пола: забыли установить, неисправен, установлен неправильно, невозможно извлечь для замены

Датчик температуры теплого пола является одной из важнейших частей системы теплого пола. Как правило, датчик устанавливается в изолированной гофрированной трубке между петлями греющего кабеля в области обогрева. Датчик реагирует на изменение температуры теплого пола, сообщая эту информацию терморегулятору.

Но что делать, если кафельная плитка уже положена, а датчик установлен неправильно, он не работает и его не поменять, или датчик вообще отсутствует, т.к. его просто забыли установить? О том, что можно сделать, чтобы не ломать плитку и не перестилать весь пол, мы расскажем в этой статье.

Для начала расскажем о наиболее частых проблемах с датчиками теплого пола, которые на первый взгляд могут показаться кажутся неразрешимыми.

Проблема 1. Теплый пол отлично работал, пока выносной датчик температуры пола не вышел из строя. Как диагностировать выход датчика из строя можно узнать в нашей статье Как проверить теплый пол: измерение сопротивления датчика температуры. При попытке заменить датчик обнаружилось, что его вытащить невозможно, т.к. датчик оказался просто замурован в полу или втиснут в ту же трубу, что и холодный конец греющего кабеля.

Проблема 2. Теплый пол греет плохо, т.к. терморегулятор отключает его раньше, чем пол успевает нагреться до комфортной температуры. Вероятно, датчик и тут установлен неправильно и лежит слишком близко к греющему кабелю.

Проблема 3. Датчик температуры вообще забыли установить, а плиточник уже уложил плитку.

Можно ли что-то сделать во всех этих случаях, которые, к сожалению, случаются достаточно часто, не прибегая к переделке всего пола? Ниже приведем пару возможных решений этих проблем. Для выбора оптимального рекомендуем вам обратиться к нашим специалистам. Узнайте стоимость замены терморегулятора и посмотрите отзывы и фото ремонтов в разделе Ремонт теплых полов.

Решение 1. Применение терморегулятора в режиме контроля температуры воздуха или в режиме регулятора мощности.

Наиболее простым решением будет использование терморегулятора со встроенным датчиком температуры воздуха, который будет выключать греющий кабель, когда воздух прогреется до установленной температуры. Если у вас именно такой терморегулятор и такой режим работы вам подходит, вам повезло! Но что делать, если хочется использовать теплый пол не для обогрева помещения, а только для подогрева пола до комфортной температуры? В этом случае производители систем теплого пола рекомендуют использовать терморегуляторы с т.н. режимом регулятора мощности. Желаемая мощность выставляется в пределах 0-100% (наиболее комфортное значение можно подобрать опытным путем). Термостат будет работать в этом режиме как таймер. Например, при выставлении 80%, в течение 10 минут он будет подавать питание на греющий кабель 8 минут, а 2 минуты нет.

Новый термостат OCD4 (OJ Electronics, Дания) может работать в обоих этих режимах и рекомендуется к покупке, если данное решение вам подходит.

Если необходимо более бюджетное решение, рекомендуем обратить внимание на термостат terneo st (DS Electronics), который в случае отсутствия датчика температуры автоматически работает в режиме таймера (регулировки нагрузки), описанном выше. Решение 2. Применение терморегулятора с ИК-датчиком температуры пола

Применение терморегулятора с ИК-датчиком температуры пола

Решение 2. Применение терморегулятора с ИК-датчиком температуры пола.

Некоторые модели терморегуляторов, например термостат OTD2 (OJ Electronics, Дания), имеют выносной инфракрасный датчик для определения температуры пола. Датчик как правило питается от батарейки и может крепиться к стене благодаря липучке.

У вас сломался теплый пол? Мы починим! Укажите контактные данные в форме обратной связи или позвоните по тел. 309-7-123 с 9:30 до 21:30 в любой день, без выходных!

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Ремонт кабеля

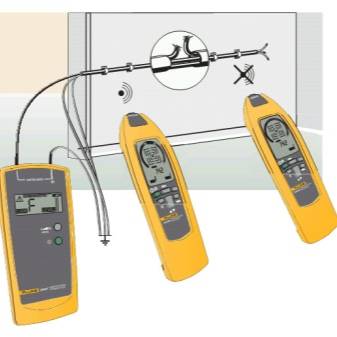

Повреждения греющего электрокабеля являются наиболее распространенными поломками теплого пола. Зачастую это происходит во время стяжки и укладке плитки. Поэтому, выполняя черновые работы, необходимо тщательно соблюдать стандарты и аккуратно пользоваться инструментами.

Диагностировать проблему самостоятельно можно таким образом: предварительно отключив систему от термодатчика, необходимо на всех участках между жилами измерить электрическое сопротивление. Полученные значения должны соответствовать значениям, указанным в техническом паспорте устройства (погрешность значения может составлять 5%).

Чаще всего встречаются следующие случаи:

  • Показания мультиметра говорят о нулевом сопротивлении. Это значит, что в конструкции произошло замыкание, причиной которого мог стать перегрев кабеля либо неправильно подобранное сечение провода.
  • Измеритель показывает бесконечность. Данная ситуация свидетельствует об обрыве или перегорании кабеля. Чтобы убедиться в этом, проверьте соединительные элементы конструкции.

Отремонтировать несложные поломки своими руками достаточно просто. Для этого при помощи тепловизора нужно отыскать место повреждения и вскрыть его

Важно, что для ремонта греющего кабеля не придется вскрывать пол, достаточно демонтировать участок с повреждением. Отыскав обрыв кабеля, его концы следует подготовить и соединить при помощи специальной муфты. После этого проведите изоляцию кабеля термоусадочными трубками, и он готов для прокладывания под стяжку

После этого проведите изоляцию кабеля термоусадочными трубками, и он готов для прокладывания под стяжку.

Ошибки при установке теплого пола

Во избежание поломок различного характера нужно проводить правильный монтаж. Чтобы качественно установить теплый пол, нужно принять к сведению несколько моментов.

  1. Длина нагревающего механизма должна учитываться со свободной площадью, так как греющий кабельный провод не проводят под мебелью. Это может создавать возможности его повреждения.
  2. В момент укладывания пола, греющий кабель должен лежать свободно, по нему не надо ходить.
  3. Поверхность, куда укладывается кабель, должна быть чистой. Предварительно должно быть все очищено.
  4. Нагревательный элемент должен соответствовать требуемому параметру, так как при осуществлении монтажа урезание кабеля может привести к поломке всей системы. При этом снижается его прочность.
  5. Температурный датчик стоит встраивать так, чтобы в момент вероятного ремонта, доступ к нему был свободным.
  6. Около греющего механизма недопустимо оставлять пустоты, что обычно провоцирует выход его из строя.
  7. Следует сделать схему-зарисовку с указанием размеров, что поможет в будущем в проведении монтажных работ избежать его непроизвольного повреждения.

После того, как укладка пола завершена, следует измерить сопротивление, показатели которого важны до и после установки системы подогрева пола. Чтобы привести систему в действия, необходимо дождаться полного высыхания стяжки.

Нужно помнить, что лучше сделать весь комплекс мероприятий по предупреждению возможных проблем, чем потом устранять последствия халатного отношения к работе. Правильно проведенные монтажные работы гарантируют теплому полу долгий срок службы.

Проверка термодатчика на работоспособность

Наличие технического склада ума позволяет сделать ремонт теплых полов электрических под плиткой самостоятельно. Этапы проверки устройства заключаются в следующем:

  • устройство
    прозванивается мультиметром;
  • проводится сверка
    фактического сопротивления с данными, указанными в паспорте к изделию;
  • резкие отклонения
    показателей свидетельствуют о выходе терморегулятора из строя;
  • для замены
    устройства на новое необходимо достать датчик из стяжки;
  • если
    терморегулятор застрянет под полом – не нарушайте конструкцию, решите проблему
    посредством монтажа воздушного температурного датчика;
  • сигнал о
    включении устройства будет подаваться по результатам температурных показателей
    в помещении.

Сэкономить
средства на проведении ремонта можно отдав предпочтение терморегулятору с
таймером, способному включать и отключать систему по установленной хозяином
программе. Многообразие выбора товаров позволяет решить проблему заменой
старого устройства на инфракрасные температурные датчики, способные
анализировать температурный показатель полового покрытия путем инфракрасного
излучения.

РЕМОНТ ВОДЯНЫХ ТЕПЛЫХ ПОЛОВ

Выезд мастера в течения 1 часа.

Может произойти, что включив систему «Теплый пол», вы обнаружите, что не греет он. Все ломается иногда, вот и здесь, как и везде случаются неполадки.

Как найти протечку в теплом полу.

1. Определить протечку можно с помощью следующего проверенного метода. Сверху стяжки натягивается полиэтиленовая пленка и оставляется на сутки. В месте утечки за это время скопится большое количество конденсата.

2. Еще одним способом узнать, где пробиты трубы, является использование аппаратов для опрессовки. После создания давления, стяжка прослушивается обычным стетоскопом. В результате можно узнать наличие течи, с точностью буквально до нескольких сантиметров.

3. Опрессовщик, это основной прибор для обнаружения протечки водяных полов, который убирает необходимость срывания бетонной стяжки во всем помещении.

4. Наверное, самый неприятный способ узнать о локализации протечки состоит в следующем. Со временем вода просочится сквозь стяжку к соседям снизу (если пол уложен в многоэтажном доме). Место скопления влаги на потолке и будет локализацией протечки.

Демонтировать разбирать такой пол полностью – очень дорого и не всегда оправдано. Ведь придется тогда разбирать ламинат или паркет, затем стяжку, а потом и сам греющий контур. Гораздо дешевле и проще выполнить ремонт водяных теплых полов.

– приезд мастера на место в течение 1 часа

– гарантия на все работы 90 дней

– полный комплект инструментов для решения любой проблемы

– мастера все Москвичи с необходимыми дипломами

– проводим бесплатные консультации

Опытные мастера нашей компании быстро и качественно выполнят ремонт теплых водяных полов

Возможные неисправности водяного пола:

  • Если у вас водяные теплые полы, ремонт которых намерены вы осуществить, сначала попытайтесь выяснить причину самостоятельно. В первую очередь, необходимо проверить, открыты ли краны, которые в контур подают воду.
  • Если все в порядке с кранами, возможна причина заключается в сбое работы циркуляционного насоса. Проверьте его работоспособность.
  • Еще одной причиной может являться завоздушивание системы. В подобном случае вряд ли вы справитесь самостоятельно, поэтому придется воспользоваться услугами специалистов.

1. Если в трубопровод попали сверлом или кругом болгарки, нельзя вынимать инструмент, пока из системы не была спущена вода.

2. Снимается слой стяжки рядом с локализацией протечки. Ремонт пола без вскрытия невозможен, но можно обойтись «малыми жертвами», при условии точного определения места разгерметизации. Стяжка легко снимается перфоратором с насадкой «лопатка».

3. Место расчищается. Концы поврежденной трубы изолируются и загибаются кверху, чтобы избежать попадания мусора.

4. Край одной из труб развальцовывается. После этого на него надевается фитинговое соединение. Для прочности кусок трубы запрессовывается. После этого операцию повторяют со вторым куском трубы. В конце концов, полностью заменяется поврежденный участок водяного контура.

5. Выбоина заливается стяжкой. Лучше всего клеевой массой для теплых полов.

Попадание в систему воздуха является самой распространенной причиной неравномерного или плохого прогрева пола. В таком случае неравномерно идет по полу прогрев, но все равно некоторые участки пола прогреваются. В подобном случае требуется просто из системы спустить воздух, и все будет работать. Как правило, не у многих, получается, самостоятельно выявить причину неисправности теплого пола, а тем более устранить ее. Так что вы можете сразу пригласить к себе специалиста, который быстро выявит причину и устранить причину неисправности.

Если вам нужен качественный ремонт водяного пола или замена смесителя на дому, то вам просто необходимо обратиться в нашу компанию. Наши высококвалифицированные специалисты быстро и качественно определят и устранят неисправность. К тому же мы предоставим на свои работы обязательную гарантию.

Выезд мастера в течение 1 часа в любой район Москвы! Мы работаем без выходных!

Почему теплый пол не работает?

В данной статье идет речь только об электрических теплых полах, которые основаны на одно- или двужильном экранированном кабеле. Это может быть и нагревательный кабель, который монтируется на монтажную ленту, и нагревательный мат. Фирма производителя значение не имеет. Отремонтировать можно любой кабельный теплый пол.

Всего может быть 3 причины, почему не работает теплый пол:

  1. Вышел из строя датчик теплого пола;
  2. Вышел из строя терморегулятор;
  3. В нагревательном кабеле (под плиткой) произошел обрыв.

Выявить причину неисправности теплого пола и заменить, при необходимости, терморегулятор и датчик теплого пола вы можете или самостоятельно, посмотрев следующее видео, или вызвать опытного электрика.

Однако, если окажется, что теплый пол не греет из-за обрыва в нагревательном кабеле, то даже опытный электрик вам не поможет. Здесь нужен опыт и специальное оборудование!

После того, как мы провели диагностику теплого пола и выяснили, что у нас обрыв нагревательного кабеля, мы переходим к его ремонту.

+ 7 (916) 202-36-01 (WhatsApp, Viber). Александр

Ремонт датчика и терморегулятора

Если после проверки контактов прибор работает неправильно, требуется произвести его замену. Ремонт теплых полов в этом случае потребует приобрести новый датчик или терморегулятор. Самостоятельно устранить неисправности электроники не получится.

Неисправный датчик (определяется замером сопротивления) извлекается из гофротрубы. Приобретать новый прибор нужно такого же типа, как был установлен ранее. Если датчик был замурован в стяжку (нарушение технологии монтажа), хозяева могут установить другой термостат, который будет реагировать на колебания температуры воздуха.

Если из строя вышел сам регулятор, придется обратиться в сервисный центр (если действует гарантия) или приобрести новое устройство.

Рассмотрев, как происходит ремонт теплых полов, можно устранить причину неисправности самостоятельно. Следование всем предписаниям инструкции позволит избежать неприятностей в будущем.

Выход из строя терморегулятора

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

На большинстве термостатов все клеммы производители подписывают и маркируют:

L и N – место куда подключается питание (фаза и ноль соответственно)

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.

То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

Конечно может быть и другое обозначение клемм:

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.

Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

Технические неисправности водяной системы

Водяная система считается весьма надежной, так как используемые для ее монтажа пластиковые трубы не боятся коррозии, появления осадка на стенках и других проблем, свойственных металлическим трубопроводам. Однако и здесь возникают поломки.

Протечка

Вероятность самопроизвольного появления стремится к нулю, поэтому причина в механическом повреждении труб любым режущим инструментом – болгаркой, перфоратором и т. п. Разумеется, это лишь досадная ошибка ремонтников, но устраняется она посредством фитингов и отрезка трубы.

Для начала нужно отключить подачу теплоносителя, освободить систему от оставшейся жидкости. Далее аккуратно расчищается область пола вокруг повреждения, неисправные части изолируются монтажной лентой, чтобы в систему не попала грязь, песок.

Поврежденный участок нужно заменить аналогичной трубой, которая присоединяется к системе при помощи латунных фитингов и обжимного ключа. После окончания ремонтных работ запускается система для проверки герметичности соединений. Если все хорошо, то можно восстанавливать стяжку.

Слабая или отсутствующая работоспособность теплового контура

Здесь причин может быть несколько. В первую очередь проверьте распределительный коллектор – открыты ли шаровые краны, нет ли заблокированных участков. Затем проверьте подачу теплоносителя.

Выход из строя циркуляционного насоса и отсутствие питания системы – наиболее частые причины остановки работы комплекса. В этом случае желательно остановить работу котла или перекрыть подачу горячей жидкости на коллектор и заменить сломанную деталь.

Третья причина может заключаться в котле. Проверьте исправность работы котлового оборудования, в случае необходимости пригласите мастера, обслуживающего ваш регион из сервис-центра.

И последняя вероятная причина – поломка терморегулятора. Современные сенсорные модели с функцией автодиагностики меньше чем за минуту протестируют работу агрегата и датчиков и выдадут итоги проверки. Однако более дешевые и простые варианты термостатов на такое не способны, поэтому придется выяснять работоспособность опытным путем, то есть переключением режимов и наблюдением за результатами.

Неравномерный обогрев

Самая частая причина – неправильный монтаж. Где-то может быть не установлен достаточный слой утеплителя, поэтому часть теплового потока идет вниз, а не вверх, на каких-то участках сильнее или слабее поток.

В первом случае потребуется демонтаж и повторная сборка всей системы, во втором исправляется балансировкой кранов на распределительном коллекторе или настройкой терморегулятора.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

  • механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
  • электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

  • нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
  • теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
  • специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Поиск неисправности

Ремонт теплого пола своими руками необходимо начать с поиска поломки. Причина неисправности может определяться в области нагревательного элемента, терморегулятора или датчика.

Если в помещении велись монтажные работы, которые предполагали сверление дрелью основания комнаты, скорее всего, механически поврежден провод или труба. Если с водяным полом все становится сразу же понятно (вытекает вода из системы), то электропровод требует произвести измерения сопротивления. Производитель указывает этот показатель на упаковке.

Причина может заключаться в поломке терморегулятора. Если не горит индикатор, не происходит нагрев до требуемого уровня, нужно отсоединить терморегулятор от цепи и включить провода в сеть напрямую. Если пол начинает нагреваться правильно, значит, проблема заключается именно в управляющем устройстве. Поломку выносного датчика также можно установить путем измерения сопротивления. Оно должно составлять от 5 до 30 кОм. Эта величина также указана в инструкции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
