Умные розетки с дистанционным управлением: назначение и принцип работы

Принцип работы

Основным различием между моделями «умных» розеток является тип их работы и набор встроенных функций в них. На данный момент основная доля рынка делит их на 3 вида.

Радиоуправляемые

Данное устройство состоит из одиночной розетки или комплекта розеток и пульта дистанционного управления. Зачастую на лицевой или боковой панели таких устройств находятся кнопки для управления без пульта.

Такие модели работают в основном на частотах от 315 до 433 МГц, поэтому они не пересекаются с рабочими частотами других устройств, что обеспечивает бесперебойный сигнал от розетки к пульту и наоборот. Дальность работы пульта управления лежит в радиусе 30–40 метров от розетки.

Wi-Fi

Wi-Fi розетки – это наиболее популярный вид «умных» розеток. Они работают с помощью Wi-Fi модуля. Подключаясь к роутеру, данные устройства работают на протоколе Wi-Fi – 802.11 b/g/n, частотой 2,4 Гц. При первом подключении устройства к роутеру оно получает собственный IP-адрес, который закрепляется за ним. Сбросить его можно только с помощью сброса настроек до заводского состояния. Для настройки и полноценного использования на ваш смартфон, планшет, компьютер или ноутбук необходимо установить программу от изготовителя вашей розетки, дальше происходит синхронизация и настройка устройства – оно готово к использованию.

Главным плюсом Wi-Fi розетки является то, что она управляется через Internet, что позволяет вам иметь доступ к управлению с любой точки мира. Выезжая с работы, вы сможете включить обогрев вашего жилища, нагреть бойлер или вскипятить чайник к своему приезду. Данный вид смарт-розеток также может комплектоваться встроенными датчиками температуры, влажности, датчиками движения, света и, в некоторых случаях, встроенной видеокамерой. Данные с датчиков и камеры пересылаются в приложение и хранятся на протяжении длительного времени.

Такие розетки бывают как одиночными, так и многоканальные (удлинители). Каждое гнездо настраивается отдельно, блок управления отдает команды на нужное вами подключенное устройство, то есть вы сможете управлять каждым электроприбором отдельно, что крайне удобно при эксплуатации в офисе или дома. Например, к смарт-розетке одновременно подключены электрочайник, тостерница и кофеварка, а вы хотите приехать и выпить горячий кофе, устройство включит только кофеварку, а остальные приборы останутся отключенными от электросети.

GSM

По внешнему облику GSM-розетки похожи на радиоуправляемые модели. Они имеют примерно такое же расположение кнопок управления и элементы, но также на корпусе имеется слот под SIM-карту. Для такого типа смарт-розеток вам будет необходима SIM-карта. Она устанавливается в специальный слот и обеспечивает управление розеткой с вашего мобильного телефона посредством СМС-команд. Некоторые модели подобных устройств оснащены также Bluetooth-модулем и дают возможность программирования и управления устройством с помощью одноименной технологии.

Такие розетки комплектуются опционально датчиками задымления, света, температуры, положением входного замка, содержанием газа в воздухе. При срабатывании одного из датчиков розетка тут же отправит вам сообщение на телефон. Данные модели могут предупредить вас об отключении электроэнергии благодаря встроенному накопителю энергии – конденсатору. После выключения света она отправит соответствующее сообщение на смартфон.

Существуют следующие основные типы GSM-розеток:

  • одиночные – с возможностью подключения одного устройства и постоянным контролем над ним;
  • с множеством гнезд для подключения – напоминает удлинитель или сетевой фильтр; каждое гнездо программируется отдельно и имеет свой микроконтроллер, дающий возможность управлять приборами независимо друг от друга.

Тонкости выбора хорошей smart-розетки

Фирмы, производящие умные приборы для дома, предлагают все более конкурентные модели. Внешний вид, возможности и технические характеристики у всех производителей отличаются. Поэтому, выбирая для своего жилища лучший вариант, следует ориентироваться на потребности.

Во-первых, предстоит решить, для каких целей и в каких помещениях смарт-розетки будут использоваться. Это самый важный вопрос, ведь если нужно всего лишь включать/выключать электрочайник, то нет смысла покупать дорогостоящую модель с множеством дополнительных функций и возможностей.

Возможно, понадобится не одно устройство, а сразу несколько – основное и зависимые.

Выбирая дистанционно управляемое устройство для контроля обогревателя, не надо забывать о мощности этого прибора

Во-вторых, важно подобрать мощность, соответствующую мощности электроприбора, который будет управляться с помощью этой розетки. Ни в коем случае нельзя полагаться на то, что розетка с меньшим значением выходной мощности справиться с бойлером или котлом отопления. Смарт-устройства, имеющие выходную мощность менее 2 кВт желательно не покупать вообще

Смарт-устройства, имеющие выходную мощность менее 2 кВт желательно не покупать вообще

Ни в коем случае нельзя полагаться на то, что розетка с меньшим значением выходной мощности справиться с бойлером или котлом отопления. Смарт-устройства, имеющие выходную мощность менее 2 кВт желательно не покупать вообще.

В-третьих, нужно решить, какие дополнительные возможности должны быть у вашей модели и выбирать устройство, соответствующее этим требованиям. Ведь не все розетки имеют специальные разъемы для подключения определенных устройств или датчиков.

Особенно актуально покупать розетки с дополнительной батареей для загородных домов, где чаще случаются перебои с электричеством

В-четвертых, весьма желательно, чтобы устройство обладало дополнительным аккумулятором.

В-пятых, лучше выбирать модели, в которых предусмотрено несколько каналов для управления.

Что же касается стоимости, то нужно понимать, что пока нет хороших моделей с широким спектром функций по низкой цене. Поэтому, чем больше умеет умное устройство, тем дороже оно будет стоить.

Более дешевые варианты вполне пригодны к использованию, они изготовлены из пластика высокого качества и вполне способны выполнять все функции, предусмотренные производителем.

Перед приобретением выбранной модели, желательно внимательно изучить технические характеристики устройства, прочитав инструкцию производителя

Наиболее популярны умные розетки от таких производителей, как TP-Link, Orvibo, SenseIT, Redmond, Xiaomi и Broadlink.

Рейтинг лучших умных розеток

Для того чтобы упростить своим читателям выбор умной розетки, ниже приводится рейтинг лучших моделей на июль 2020 г.

1. Xiaomi Mi Smart Power Plug

С помощью этой модели можно управлять домашними электроприборами из автомобиля, с рабочего места или даже с пляжа. При полной комплектации системы умный дом от Xiaomi, возможности розетки ещё расширятся. В случае правильной настройки прибора, дома гарантированно будет тепло, а счета за электроэнергию станут меньше.

  • Страна-производитель – Китай;
  • Материал корпуса – термопластик;
  • Масса – 65,5 г;
  • Способ управления — Wi-Fi;
  • Средняя стоимость — 1000-2000 руб.

2. TP-Link HS100

Умная розетка от компании TP-Link пользуется самым широким спросом у российских покупателей. У это устройство включает в себя есть все необходимые для обычного потребителя функции: таймер включения и выключения, удаленное управление питанием, счетчик электроэнергии. Изделие отличается легкостью и компактностью. Отличительной особенностью является стильный минималистичный дизайн корпуса.

  • Страна-производитель – Китай;
  • Материал корпуса – поликарбонат;
  • Масса – 135 г;
  • Способ управления — Wi-Fi;
  • Средняя стоимость – 2000 руб.

3. Redmond RSP-103S

Изделие обеспечивает эффективное управление питанием электроприборов мощностью до 2,3 кВт. В фирменном приложении можно дать каждому устройству название и прописать разные сценарии действий. Например, включить отопление или музыкальный центр утром. Предусмотрена защита от перегрузок и сильных перепадов напряжения.

  • Способ установки – накладная;
  • Входное напряжение – 220-240В;
  • Максимальная сила тока – 10А;
  • Тип управления — Wi-Fi;
  • Средняя стоимость – 1000 руб.

4. SENSEIT GS4

SENSEIT GS4 – уникальное устройство разработанное и произведенное в России. Розетка не только включает и выключает питание электроприборов, но и следит за параметрами электросети, обеспечивает строгий учет расхода электроэнергии, измеряет температуру, определяет протечки воды, может работать по сложным алгоритмам. Одним из главных достоинств отечественного девайса является возможность предупреждения об отключении в доме электропитания.

  • Максимальная мощность – 3500 Вт;
  • Максимальная сила тока – 16А;
  • Разъемы для подключения дополнительных датчиков – 2 шт.;
  • Способ управления — 2G, 3G и 4G/LTE;
  • Средняя стоимость – 5000-7000 руб. (в зависимости от комплектации).

5. Rubetek RE-3301

Умная розетка Rubetek RE-3301используется для управления бытовой техникой. В фирменном мобильном приложении можно создавать разные сценарии. Встроенный LED-индикатор меняет цвет в зависимости от нагрузки, помогая контролировать энергопотребление. Устройство совместимо с Android 4.1 и iOS 8 и выше, работает с «Алисой» и поддерживает соединение с различными датчиками, в том числе движения и утечки газа. Корпус изготовлен из термостойкого пластика.

  • тип — накладная;
  • тип управления — Wi-Fi;
  • входное напряжение — 230В;
  • максимальная сила тока — 11А;
  • средняя стоимость – 3200 руб.

6. Sonoff S26

Розетка Sonoff S26 – это уникальный переходник между стандартной розеткой и подключённым к ней бытовым электроприбором. Изделие позволяет дистанционно управлять техникой и отслеживать его статус (включено или выключено) через сеть Интернет с помощью специального приложения на смартфоне или планшете с операционной системой IOS и Android. Данная модель позволяет выполнять до 10 разных задач по расписанию. Использование умной розетки очень простое — необходимо просто подключить утюг, телевизор, котел или плиту и запустить приложение Ewelink.

  • входное напряжение – 100-250В;
  • частота переменного тока – 5,-60 Гц;
  • тип управления — Wi-Fi;
  • предельная мощность – 2 кВт;
  • средняя стоимость – 1200 руб.

7. Телеметрика T40

Умная розетка Телеметрика Т40 имеет встроенный датчик температуры. Он окажется полезным для использования в паре с обогревателем – можно доводить температуру помещения до определенного порога и выключать обогреватель для экономии энергии и безопасности. Можно связать с четырьмя устройствами в доме. Устройство умеет управлять большинством домашних электроприборов.

  • производитель – Китай;
  • материал корпуса – термопластик;
  • масса – 90 г;
  • удаленное управление — через GSM;
  • средняя стоимость 6500 руб.

8. Умная розетка «Яндекс»

Управлять этой умной розеткой можно в приложении «Яндекс» или с помощью «Алисы». Изделие применяется для включения и отключения бытовых электроприборов. Так, с его помощью можно дистанционно запустить робот-пылесос или кондиционер. Есть кнопка ручного отключения на случай отсутствия интернета.

  • способ размещения – накладная;
  • тип управления — Wi-Fi;
  • входное напряжение — 230В;
  • максимальная сила тока — 16А;
  • средняя стоимость – 1200 руб.

Правила самостоятельного монтажа

Локальные и централизованные системы ДУ интегрируются в имеющуюся на объекте электрическую проводку. Запитка цепей рабочим ресурсом от линий, подающих электроэнергию для осветительных приборов, в этом случае допускается.

Роль размыкателей токовой цепи играют выключатели, реагирующие на поступление сигнала.

«Навороченные» управляющие модули имеют расширенный функционал и обладают способностью изменять внутренние сетевые показатели, отключать отдельные зоны от освещения и оставлять подсветку оптимального уровня только в тех помещениях, где в конкретный момент это целесообразно.

Все элементы, необходимые для самостоятельного обустройства системы управления освещением на расстоянии, можно приобрести в специализированных магазинах или заказать по интернету

Самостоятельная установка ДУ-комплекса в домашних условиях допустима.

Но для этого требуется соблюсти основные правила пожарной безопасности и проделать следующее шаги в указанной последовательности:

  1. Обесточить проводку в помещении через щиток и установить табличку с предупреждением о ведущихся работах.
  2. Аккуратно при помощи профильного инструмента демонтировать устаревшие кнопочные выключатели.
  3. На освободившихся местах расположить многофункциональные электронные устройства, оснащенные приемником, декодером сигнала и размыкателем.
  4. Надежно изолировать область контактов между сетевыми проводами и рабочей платой блока дистанционного управления.
  5. Активировать подачу электрического тока и внимательно протестировать все элементы управляющей системы на исправность и работоспособность.
  6. Если неполадок не выявлено, приступить к эксплуатации.

При отсутствии практического опыта работы с электрическими устройствами, не стоит браться за дело самостоятельно. Лучше воспользоваться услугами профессионалов и поручить им установку управляющего оборудования.

Предыстория

Я уже писал о розетке с термореле на микросхеме TL-431, при помощи которой можно локально управлять включением и отключением обогревателя. Теперь задача сводится к управлению отоплением централизованно при помощи головного модуля, который собирает данные о температуре и влажности воздуха. О нем я напишу в следующих публикациях.

Электронный модуль управления розеткой располагается в той же комнате на противоположной стене от обогревателя, поэтому вариант с прокладыванием провода длиной около 6 метров вполне приемлемый, однако проводить 220 вольт от модуля управления напрямую к розетке показалось мне небезопасным, к тому же, возможен перенос розетки и нагрузки в другое место. Поэтому и было принято решение прокладывать более “легкий” управляющий провод, а не силовой. В случае обрыва 5 вольт никому не навредят

Итак, представляю подробный фотоотчет-инструкцию по изготовлению розетки с дистанционным управлением своими руками.

Производители

На рынке представлено множество моделей от самых разных производителей. Ниже рассмотрим лишь наиболее популярные беспроводные устройства для управления светом:

  1. Feron TM-75. Данный выключатель изготовлен из пластика и рассчитан на работу в сетях с напряжением 220 вольт. Прибор имеет 20 каналов, рассчитан на 30-метровую зону охвата, оснащен пультом ДУ и настройкой задержки срабатывания.
  2. Inted 220V. Прибор крепится на стену и оснащается одной клавишей. В комплекте поставляется блок приема сигнала. Рабочее напряжение равно 220 вольтам, а радиус приема сигнала достигает 50 метров. Крепеж пластикового корпуса выполняется при помощи саморезов или скотча.
  3. INTED-1-CH. Мощность ламп может доходить до 900 ватт, а показатель рабочего напряжения составляет 220 вольт. Радиовыключатель рассчитан на управление не только светом, но и другими электроприборами (например, сигнализацией). Приемник выполнен как небольшого размера брелок, способный транслировать сигнал на 100-метровое расстояние. Важная особенность INTED-1-CH — неприспособленность к работе во влажных помещениях (нужна дополнительная защита).
  4. Inted 220V (модель на два приемника). Устройство управляется двумя кнопками. Количество каналов — два.
  5. BAS-IP SH-74. Прибор оснащен парой независимых каналов. Управление осуществляется со смартфона, работающего на Android. Для работы понадобится установить специальное приложение BAS. Модель используют для управления лампами накаливания мощностью до 500 ватт. Для ламп дневного света установлено ограничение в 200 ватт.
  6. Feron TM72. Действие выключателя распространяется на 30-метровый радиус. Сигналы поступают в приемник, а управление освещением производится с пульта. Имеется два канала для подключения групп приборов. На каждый канал может быть выделено до 1 киловатта, благодаря чему можно использовать разные виды источников освещения. Преимуществом данной модификации является задержка срабатывания, которая настраивается в пределах от 10 до 60 секунд.
  7. Трехканальный выключатель Smartbuy. Прибор используют при необходимости подключения света на три канала. Мощность ограничена 280 ваттами. Номинал напряжения — 220 вольт. Зона захвата сигнала — 30 метров.
  8. Z-Wave CH-408. Радиоуправляемый выключатель, позволяющий подключить до восьми устройств. Питается от пары батареек. Максимальное расстояние до контроля достигает 75 метров. Класс защиты корпуса — IP30.
  9. Выключатели от компании «Ноотехника». Белорусская компания выпускает изделия под названием «Ноотехника nooLite». Для использования подсветки со светодиодами разных цветов может понадобиться программирование режимов. Для этого используют многофункциональный контроллер RGB. Яркость света настраивают с помощью диммера.
  10. Инфракрасное устройство Сапфир-2503. Еще один продукт от компании «Ноотехника». Прибор оснащен диммером, который используется только со стандартными лампами накаливания (для энергосберегающих источников света он не подходит). Сапфир позволяет автоматически отключать освещение через определенное время, если хозяин покинул жилье, забыв выключить свет. Допустимая нагрузка — от 40 до 400 ватт.

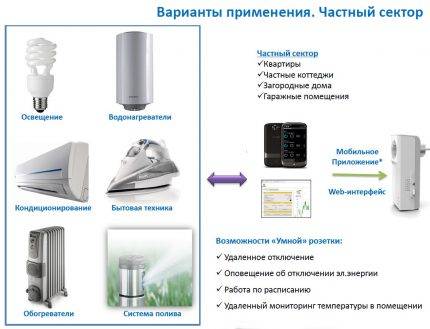

Сфера применения

Поскольку назначением этих устройств является обеспечение дистанционного включения и отключения любых потребителей электроэнергии, то сфера применения таких розеток представляется чрезвычайно обширной. Примером их использования может служить:

  1. Управление осветительными системами квартир, домов, а также обширных внешних территорий.
  2. Включение и отключение насосов и вентиляторов.
  3. Управление работой гаражных ворот и электрическими замками входных дверей.
  4. Открытие и закрытие окон или заслонок в системах вентиляции.
  5. Дистанционное управление телекоммуникационными системами.

Преимущества использования дистанционно управляемых розеток:

  1. Значительно повышают удобство управления удаленными потребителями электрической энергии. Особенно это качество ценно для людей с ограниченными возможностями.
  2. Простота подключения и эксплуатации устройства. Возможность его перемещения в любое место, где установлена стандартная электрическая розетка.
  3. Отсутствие необходимости внесения изменений в структуру электрической проводки при установке такого устройства.

Недостатки:

  1. Использование радиоволн в ряде случаев может создать помехи в работе таких устройств, как кардиостимуляторы или слуховые аппараты. Поэтому перед установкой розеток с ДУ следует проверить их на электромагнитную совместимость с вышеупомянутыми устройствами.
  2. Дополнительные элементы в конструкции любой электрической сети неизбежно снижают ее надежность. Подключение подобных коммутационных аппаратов может стать причиной непреднамеренных срабатываний и неожиданного включения потребителей. Следует в обязательном порядке предусмотреть такую возможность и принять меры к предотвращению негативных последствий самопроизвольных срабатываний.
  3. Управление большинством моделей розеток с ДУ не рекомендуется осуществлять с расстояния меньше 1 метра.
  4. Установка радиоуправляемых розеток в стенах, которые покрыты листовым металлом, значительно уменьшает радиус действия этих устройств.

Что касается условий эксплуатации, то розетки с ДУ классифицируются по IP (степени защиты оболочки) так же, как и остальные электроприборы такого типа. Например, розетка RCS 1044 N, имеющая показатель IP44, защищена от попадания внутрь ее корпуса предметов размером более 1 мм, а также брызг, падающих в любом направлении. Такие характеристики вполне позволяют использовать это устройство на улице.

Использование других датчиков движения для управления светом

Кроме инфракрасных регуляторов для управления освещением иногда применяются микроволновые, звуковые и ультразвуковые, а также комбинированные датчики.

Микроволновые датчики

Микроволновые датчики работают по принципу излучения и приема электромагнитных волн. В обычном режиме частота и длина излучаемых и отраженных от объектов волн одинакова. Когда в зону действия датчика попадает человек, эти параметры изменяются, после чего активируется механизм коммутации световой цепи. Преимущества микроволновых датчиков в том, что они являются высокоточными устройствами, отлично работают даже при плохой погоде, а недостатки – возможность ложных срабатываний, высокая цена, вредное излучение у датчиков с большим радиусом охвата.

Ультразвуковые датчики

Ультразвуковые датчики по принципу работы схожи с микроволновыми датчиками. Внутри этих устройств установлен генератор звуковых волн, частотой от 20 до 60 килогерц, которые излучаются и отражаются от объектов, расположенных в поле действия датчика. При попадании человека или животного в радиус охвата, частота приходящих на датчик звуковых волн меняется, что прибор сразу же регистрирует. Недостатки ультразвуковых датчиков: могут не среагировать на плавное перемещение, вызывают дискомфорт у животных. Преимущества датчиков: невысокая стоимость, работают в условиях повышенной влажности, изменения температуры, реагируют на движение независимо от того, одежда из какого материала на человеке.

Комбинированные датчики

Комбинированные датчики совмещают в себе несколько технологий обнаружения движения. Они могут использовать микроволновое и ультразвуковое излучение или инфракрасное и микроволновое. Такие устройства наиболее качественно выполняют поставленные перед ними задачи.

Звуковые датчики

Звуковые датчики реагируют на резкое изменение звука, уровень которого устанавливается путем изменения чувствительности датчика. Чаще всего включают и отключают свет хлопком в ладоши. Разновидностью звуковых датчиков можно считать и голосовые выключатели.

Голосовое управление светом

Голосовое управление световыми приборами в квартире реализуется с помощью голосовых датчиков-выключателей, часто используемых в системах «Умный дом», а также компьютеров или смартфонов на которых установлена специальная программа.

Выключатели света с дистанционным управлением (голосовые) делятся на два типа: с необходимостью настройки и без нее. В первом случае нужно обучить устройство командам активации, включения и выключения света, во втором случае все команды уже прописаны в памяти и указаны в инструкции, надо только использовать их для управления. Часто подобными выключателями можно управлять не только голосом, но и любым пультом. К таковым относятся «Жако» и «Серви». Ознакомиться с особенностями их работы можно на сайтах производителей.

Конструкция

GSM-розетка своими руками предполагает покупку реле, а также изготовление простого блока управления, расшифровующего тон. Функция реле будет состоять из включения и отключения контактов. А сигнализировать о выполнении команды ему будет декодер, что и показывает схема.

Соответственно, чтобы изготовить устройство, требуется приобрести поляризованное реле. У него есть пара катушек. Если к сети подключается одна из них, якорь притягивается к одному из релейных сердечников. Это будет препятствовать размыканию контакта даже в случае отсутствия напряжения. Для фиксации контакта в исходной позиции требуется, чтобы напряжение было подано на 2-ю катушку. Подающийся туда импульс должен иметь определенную амплитуду и продолжительность.

Для сетевой запитки розетки нужно спаять выпрямитель диодного типа. В нем содержится конденсатор, рассчитанный на напряжение до 24 В. Хоть это и нарушение техники безопасности, при подключении розетки мощностью до 3 кВт никак не скажется на работе приборов и не приведет к проблемам в сети.

Настройка пульта управления

Сенсорные выключатели выглядят действительно очень стильно — они будут превосходно смотреться и в зале, и в коридоре, и в кухне, и где угодно. А ещё такие устройства хороши тем, что ими можно управлять дистанционно. Для этого нужно лишь заказать по интернету универсальный пульт. Цена данного устройства, представляющего собой брелок с карабином и лицевой панелью из металла, не так уж велика.

На панели пульта имеются четыре кнопки, они обозначаются латинскими буквами – A, B, C, D. Работает это устройство на элементе питания 27A с напряжением 12 вольт. Такой пульт совместим с разнообразными сенсорными выключателями, в частности, с популярными выключателями марки LIVOLO серий С6 и С7.

Настроить этот пульт ДУ достаточно просто. Прежде всего нужно нажать кнопку сенсорного выключателя (при этом сам он должен находиться в положении «откл.») и удерживать её до тех пор, пока из сенсорного прибора не раздастся звуковой сигнал «Пи» – по времени это примерно 5 секунд.

Затем следует нажать одну из кнопок на пульте (A, B или С), в результате чего должен раздаться ещё один звуковой сигнал – он означает, что процедура «привязки» закончена. Теперь той кнопкой, которую мы нажали на пульте во время привязки можно управлять (отключать, включать) сенсорным выключателям на расстоянии. Все остальные кнопки на выключателях привязываются к пульту точно таким же способом.

Стоит отметить, что к одной кнопке пульта можно привязать несколько сенсорных приборов. То есть к одному сенсору можно привязать несколько кнопок и даже несколько пультов. В интернете есть информация, что можно сделать 8 таких привязок (сам не пробовал).

При этом кнопка D имеет несколько иную функцию, чем все остальные – она предназначена для того, чтобы отключать сразу все три линии.

Отвязать сенсор от пульта тоже очень просто. Для этого следует дотронуться до сенсора и не отпускать его в течение примерно десяти секунд

После пяти секунд раздастся первый звуковой сигнал, но его не нужно принимать во внимание. И лишь когда раздастся ещё один, второй звуковой сигнал — все предыдущие настройки будут сброшены

Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров

Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры

Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров. Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры.

Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.

На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).

Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» — осветительные приборы, «load» — нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).

Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.

Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).

Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.

А так выглядит выключатель Livolo сбоку

Как правильно собрать люстру

После вскрытия упаковочной коробки проверяют комплектность поставки. Должны быть:

  • светодиодные светильники.
  • галогеновые светильники
  • блок питания.
  • пульт управления.

Казалось бы, что нет ничего сложного в том, чтобы собрать и подключить ее к электрической сети. На самом деле оно так и есть, но много времени уходит на распаковку и подготовку к сборке всех ее комплектующих изделий. Когда все распаковано и подготовлено к монтажу, можно смело начинать работу. В корпусе люстры, который будет закреплен на потолке, устанавливают контроллер и блок питания. Их необходимо ограничить в свободе перемещения, то есть необходимо тщательно закрепить в корпусе с помощью двухстороннего скотча.
