Как собрать распределительный щит для электропроводки в квартире и частном доме

Порядок подключения приборов

В первую очередь организуется ввод кабеля в гараж. Для этих целей принято использовать провода СИП. При проходе сквозь стену провода должны быть уложены внутри металлической трубы. Далее приступают к сборке собственно электрощита:

1. Выбирается место размещения. Как правило, щитки вешают в непосредственной близости от ворот и точки ввода кабеля.
2. После закрепления щита на стене устанавливается электросчетчик.
3. Закрепляют общий автомат защиты от КЗ с максимальным током, равным току наиболее мощного из подключаемых потребителей.
4. Устанавливается УЗО.
5. Последовательно ставятся автоматы защиты на каждую линию электропроводки. Ток отсечки будет зависеть от расчетной нагрузки. Станкам необходимо 25А, электрическому ручному инструменту – 16А, на освещение можно установить автоматический выключатель на 6А.
6. Производится соединение всех установленных приборов с помощью провода необходимого сечения. Сечение выбирается с учетом предполагаемой нагрузки. Если электричество необходимо лишь для освещения, то вполне можно обойтись проводом сечением 1.5 кв.мм. При более серьезных нагрузках (электроинструменты, станки, сварка и т.п.), то будет необходим провод сечением 2.5-4 кв.мм.

В промышленно изготовленных электрощитках для монтажа нередко имеются DIN-рейки. С их помощью приборы размещаются наиболее плотно и аккуратно.

DIN-рейка для электрощитка

Модульные электроустановочные изделия крепятся на DIN-рейке следующим образом:

• верхним крепежом устройство подвешивается на рейке;
• если необходимо, модуль сдвигается на свое место;
• нижний фиксатор на устройстве оттягивается плоской отверткой и зацепляется за нижний бортик DIN-рейки.
• нижний фиксатор возвращается на место, закрепляя всю конструкцию. Если фиксатор оснащен пружинкой, то эта операция происходит автоматически. В противном случае потребуется нажатие на этот фиксатор.

Чтобы полностью исключить вероятность соскальзывания приборов со своих мест, можно воспользоваться специальными фиксаторами или пассатижами подогнуть концы рейки.

Модульные электроустановочные изделия крепятся на DIN-рейке

Провода заземления закрепляются на специальной колодке. Крепеж производится винтами, фиксирующими провода в отверстиях колодки.

Если для коммутации применяется провода одного цвета, то желательно на концы каждого из них намотать слой цветной изоленты. Это избавит от путаницы с фазой и нолем.

Применение алюминиевых кабелей для монтажа автоматики

Этот вариант является бюджетным, а значит, потребует минимум затрат

Но есть особенности, на которые необходимо обратить внимание

1. Основная проблема таких кабелей – избыток дюралевой составляющей в сплаве. Часто подобное случается, когда производитель хочет удешевить производство. В этом случае провод не выдерживает даже одного перегиба и ломается. Такие кабели приобретать не стоит. Определить избыток дешёвого металла в сплаве не сложно. Необходимо лишь попросить продавца зачистить от внешней изоляции примерно 1 см кабеля, после чего отогнуть одну из жил на 180º, после чего выправить его назад. Избыток дюрали в сплаве будет сразу заметен – жила переломиться. Иногда она ломается ещё при первом изгибе.
2. Алюминий недолговечен, поэтому его применение допустимо только при условии, если планируется использование жилого помещения на срок не более 30 лет. Чаще всего, по прошествии этого срока, алюминий начинает рассыпаться при малейшем прикосновении.
3. Собирая электрощит, следует быть предельно внимательным. Не стоит слишком часто перегибать жилу. Это приведёт к ослаблению в месте неоднократного излома, что при малейшем перегреве кабеля чревато отгоранием.
4. При использовании алюминия необходима периодическая протяжка контактов – они часто ослабевают.

Вот к чему может привести невнимательность при эксплуатации алюминия – последствия игнорирования периодических протяжек

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в. Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке – от нее зависит ваша жизнь, безопасность и комфорт.

1. Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.
2. На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
3. Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
4. После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее – периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

1+

Какой провод использовать для сборки щита

Из чего состоит электрощит

В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.

Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:

• прибор учета (счетчик электроэнергии).
• автоматические выключатели (вводные или отключающие группы и отдельных потребителей);
• УЗО и дифавтоматы;
• таймеры;
• реле напряжения;
• реле контроля фаз;
• другая автоматика.

Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.

Каким должен быть провод

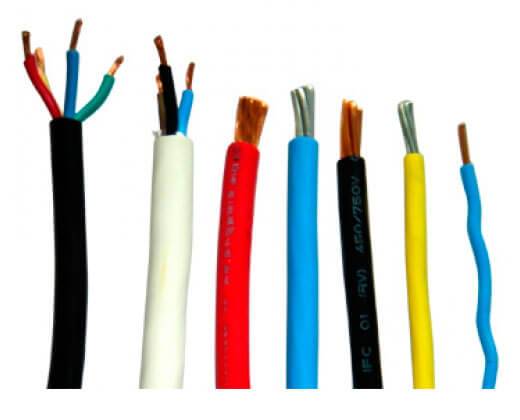

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

• фаза – серый или черный;
• ноль – синий;
• земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы прозвонить проводку после подключения всех элементов). набор отверток (закручивать винтики на клеммах). инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика. шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Как распределить нагрузку по фазам Как разделить электропроводку на группы Как составить схему электропроводки перед ремонтом

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу). Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов. Зачистите жилы для качественного присоединения к клеммам. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки». Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке. Установите нулевую и заземляющую шину. Нарежьте соединительные провода на подходящие отрезки. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Алгоритм сборки и подключения

Вне зависимости от того, какая выбрана схема щитка, мероприятия по сборке осуществляются последовательно. Они производятся только в чистой и сухой комнате.

Установка корпуса

Крепление корпуса в стене

Навесные модели ставятся на специальный крепеж, а встроенные – в нишу. Боксы допускается собирать в хорошо освещенной комнате у выхода. Влажность помещения должна составлять 15 %, расстояние до ближайшего выступа – 15 см, до газопровода – от 1 до 1,5 м, от пола – не ниже 1,4 м и не выше 1,8 м.

Дальнейшая инструкция по сборке встроенной модели предусматривает следующие действия:

1. Разметка при помощи уровня участка, где будет стоять электрощит. Рисуется линия, по краю которой прикладывается и обводится корпус.
2. Выполнение болгаркой разрезов по рисунку. Диск должен погрузиться в стену на 1/2.
3. Проделывание зубилом или перфоратором ниши по толщине ящика.
4. Проверка соответствия габаритов корпуса глубине ниши.
5. Установка штатного крепления на корпус, разметка точек вкручивания саморезов.
6. Просверливание перфоратором отверстий под крепежи.
7. Монтаж дин-рейки с модулями.
8. Заполнение полостей монтажной пеной.

Если в комплекте с навесной моделью не идет крепеж, ее можно прибить на стенку дюбелями. Для усиления крепления бокс садится на алебастр.

Правильная организация кабелей

Пример правильного ввода кабелей в щиток

Организация кабеля производится так:

1. Снятие крышки щитка и проделывание в ней отверстий под гофротрубу диаметром от 16 до 20 мм.
2. Обрезка гофротрубы перед выводом.
3. Удаление заглушки и подвод вводного провода к соответствующему автомату.
4. Установка кабеля на планку с проушинами, крепление его пластиковым хомутом. Стяжка подрезается под нужную длину кусачками.
5. Маркировка провода фломастерами.
6. Укладка провода в термоусадочную трубку, обозначение буквами.
7. Проделывание на заглушке насечек для плотной фиксации в отверстиях.
8. Размещение заглушки в установочном месте и ее крепление при помощи винтов.

Последовательность разделки проводов

Снятие изоляции с провода

Для снятия изоляции применяется специальный ножик с пяткой. Каждая жила после удаления изоляционного слоя маркируется. Дальнейшие действия:

1. Разделение провода слева направо вверху и направо от левого угла внизу.
2. Снятие изоляции с кончика кабеля ввода.
3. Обмотка проводов на 10 см до кончика малярным скотчем.
4. Маркировка кабеля.

Способы защиты внутренней начинки щитка

Изоляция проводов с помощью изоленты

Внутренние детали – самая дорогостоящая часть системы. Чтобы в нее не попала пыль и частицы мусора, можно закрыть кончики проводов колпачками от ручек, фломастеров или изолентой. Подвижные элементы снимаются с корпуса, а кабели располагаются внутри без резких перегибов. Схема укладки реализуется в направлении или против часовой стрелки, слева направо. Перегибы недопустимы.

В конце работ понадобится закрыть картонной накладкой или комплектной крышкой бокс и проклеить зазоры между стыками бумажным скотчем.

Первичная сборка электрического щитка на рамке

УЗО защищает участок сети от перенапряжения, дифавтомат способен обезопасить всю электросеть

Для сборки щитка будет необходим набор диэлектрических отверток, среди которых есть инструмент с прямым шлицем, стриппер, пассатижи, кусачки и ножовка, шуруповерт и тестер. Модули компонуются по двум схемам:

• линейная – сначала ставятся дифавтоматы и УЗО, потом автоматические выключатели;
• групповая – сразу стоит УЗО или дифавтомат, потом – автоматы, потом детали повторяются.

Пошаговый процесс сборки на рамке:

1. Монтируются модульные узлы.
2. Устанавливаются устройства с выбранным номиналом.
3. Ставятся гребенки для соединения автоматов.
4. Подкидываются фазные провода.
5. Производится зануление отдельным проводником.
6. Подключается земля на специальную шину.
7. Ставятся приборы с тестовыми кнопками.

После сборки выполняется крепление щитка на стену. Перед тем как расключить короб, следует проверить качество доступа к нему.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Виды щитков для частного дома

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

• Вводные устройства, обустраиваемые в месте подводки силового кабеля.
• Ящики для установки выносного электрического счетчика.
• Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Открытый и закрытый способы прокладки

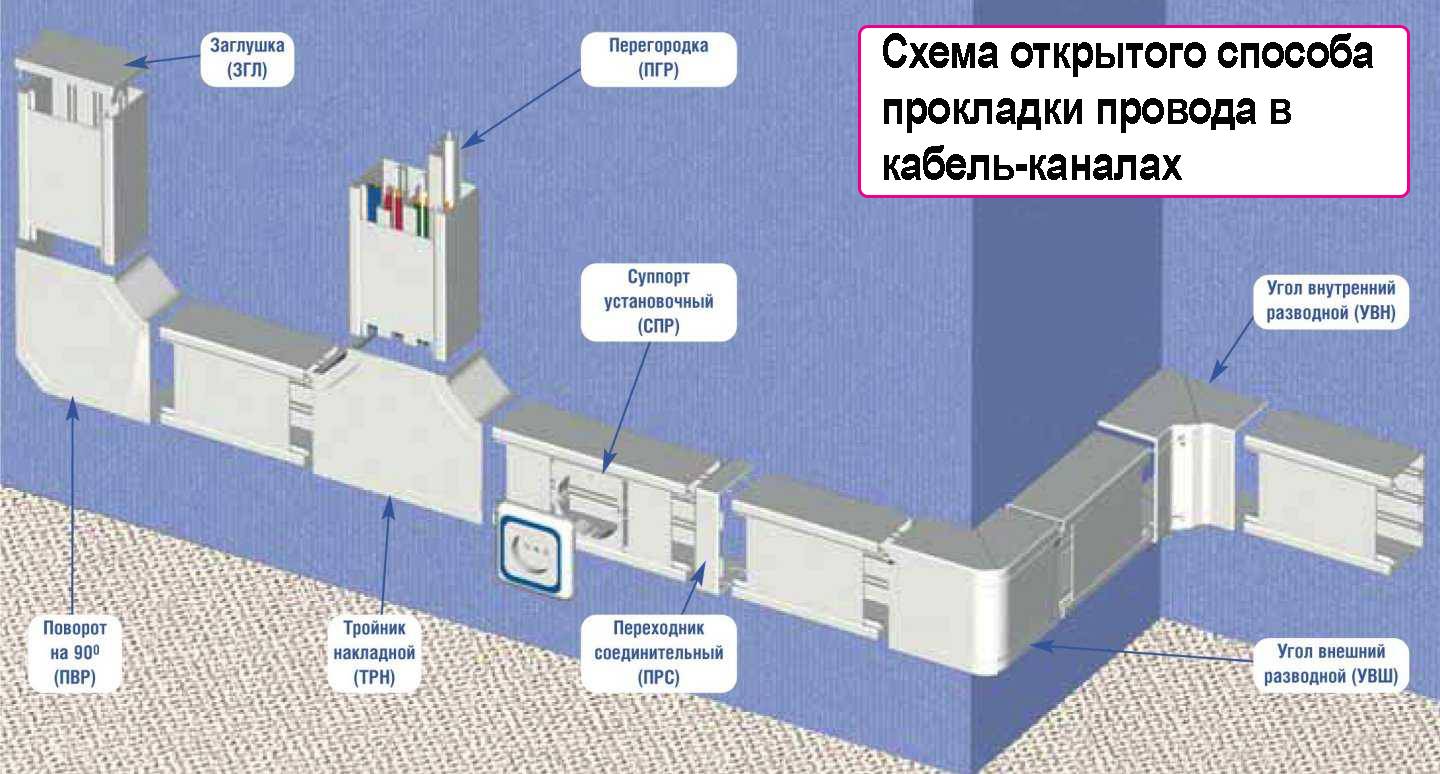

Основных способов монтажа электропроводки, по сути, только 2: открытый, также называемый наружным или внешний, и закрытый — внутренний. Первый способ монтажа проще — он предусматривает прокладку кабелей снаружи стен, в кабель-каналах.

Сначала на стену с помощью дюбелей и саморезов крепится кабель-канал, потом внутри него протягивается кабель. Выключатели и розетки при монтаже электропроводки открытым способом также используются внешние. Достоинства способа состоят в скорости монтажа, чистоте и легком доступе к проводке.

Недостаток у такого способа монтажа один, но существенный — он придает помещению стопроцентно «офисный» вид, поэтому в жилых домах и квартирах монтаж проводки в кабель-каналах применяется редко, в случае крайней необходимости.

Наиболее часто в жилище монтируют проводку скрытым способом, который тоже условно можно разделить на два подвида. Первый вид – монтаж на стену, которая потом закрывается панелями или плитами из гипсокартона, и второй – монтаж внутри ненесущих стен в нишах-прорезях, именуемых штробами.

Последний способ монтажа — самый сложный, но самый долговечный. Вмурованная в стену и правильно подключенная проводка может служить 30-50 лет.

Назначение боксов для автоматов

Пластиковые и металлические ящики выполняют ту же функцию, что и распределительные щиты – организуют работу электрооборудования, служат для электромонтажа защитных устройств. В специальной литературе можно встретить и другие наименования: бокс, коробка, щиток, панель.

Основную «начинку» для заполнения бокса составляют электроавтоматы, однако по соседству с ними могут располагаться и другие защитные устройства – УЗО и дифавтоматы.

В продаже нет изделий с предустановленным оборудованием. Низковольтные боксы продаются пустыми, а автоматические устройства защиты подбираются с учетом особенностей сети и устанавливаются согласно выбранной схеме

Большие ящики вмещают в себя индикаторы, рубильники, таймеры, дифференциальные реле. Но для оснащения сети частного дома или одной квартиры установка дополнительного оборудования необязательна.

Если кроме защитного оборудования внутри коробки устанавливается прибор учета электроэнергии, то щиток переходит из разряда распределительных в категорию учетно-распределительных

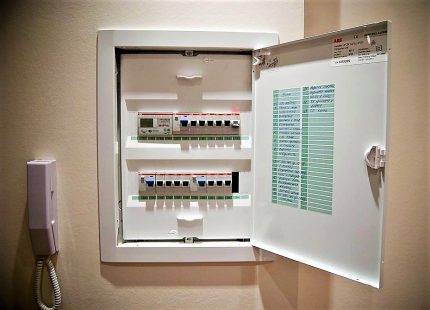

Боксы монтируют в квартирах, на этажных площадках, а также на улице, если необходимо подключение к электромагистрали частного дома. Они разнообразны по конструкции, сборке и выполняемым функциям.

Окончательный монтаж электрического щита. Подключение групп потребителей

Предварительная сборка и проверочные работы позволяют заняться монтажом электрощитка посредством помещения в подготовленную нишу, навесить наружно, подключить группы потребителей. Следует дождаться окончания отделочных работ, которые могут загрязнить прибор, повысить возле него влажность или намочить.

Процедура заключается в следующем:

1. Обезопасить процесс монтажа исключением подачи тока на вход оборудования. Стоит в многоквартирном доме навесить на ЩУЭ или распределитель на этаже специальную вывеску.
2. Снять защитный картон или специальную накладку, вынуть с бокса все содержимое, а провода вывести наружу и закрепить, при необходимости прочистить корпус.
3. Вставить внутрь дин-рейки с установленными модулями, закрепить саморезами или зажимами.
4. Шину защитного и рабочего нуля крепят на штатные места, изолируется в металлическом ящике.
5. Нулевые защитные, нулевые и фазные провода делятся на отдельные пучки, фиксируются пластиковыми зажимами, проверяется наличие маркировки.
6. На шину РЕ крепятся кабели защитного нуля, дополнительная длина запаса стягивается муфтами.
7. Подключаются последовательно после ввода все группы потребителей из защитного пучка, наконечником НШВИ опрессовываются концы многожильных проводов, остальные зачищаются стриппером на 1 см, лишнее отрезается.
8. Окончательное маркирование перед зажимом в клеммах посредством термоусаживаемой трубки или кабельных маркеров.
9. Металлическая дверца подключается зелено-желтым кабелем к шине защитного нуля.
10. Выделяют из пучка рабочего нуля кабели, подключаемые к шинам групповых УЗО, выводятся в отдельный жгут. Подключаются к соответствующей шине с изгибом под прямым углом, производится их зачистка, маркировка и крепление, как предыдущей группы.
11. Расположение фазных кабелей должно находиться с противоположной от нулевой стороны короба. При наличии специальных ниш в боксе, их заводят и закрепляют, стяжками фиксируются ответвления и пучки проводов.
12. В соответствии со схемой, заводятся в каждый автоматический выключатель нужные кабеля. Маркируются и обрезаются по необходимости, закрепляются.
13. Рабочий ноль и фаза ввода подключается к автоматическому рубильнику или вводному выключателю нагрузки на верхние клеммы.
14. Проверяется соответствие правильности монтажа и кабельной маркировки согласно рабочей схеме, с усилием 0,8 Нхм затягиваются все клеммы.

Соединение внутреннего оборудования электрощита

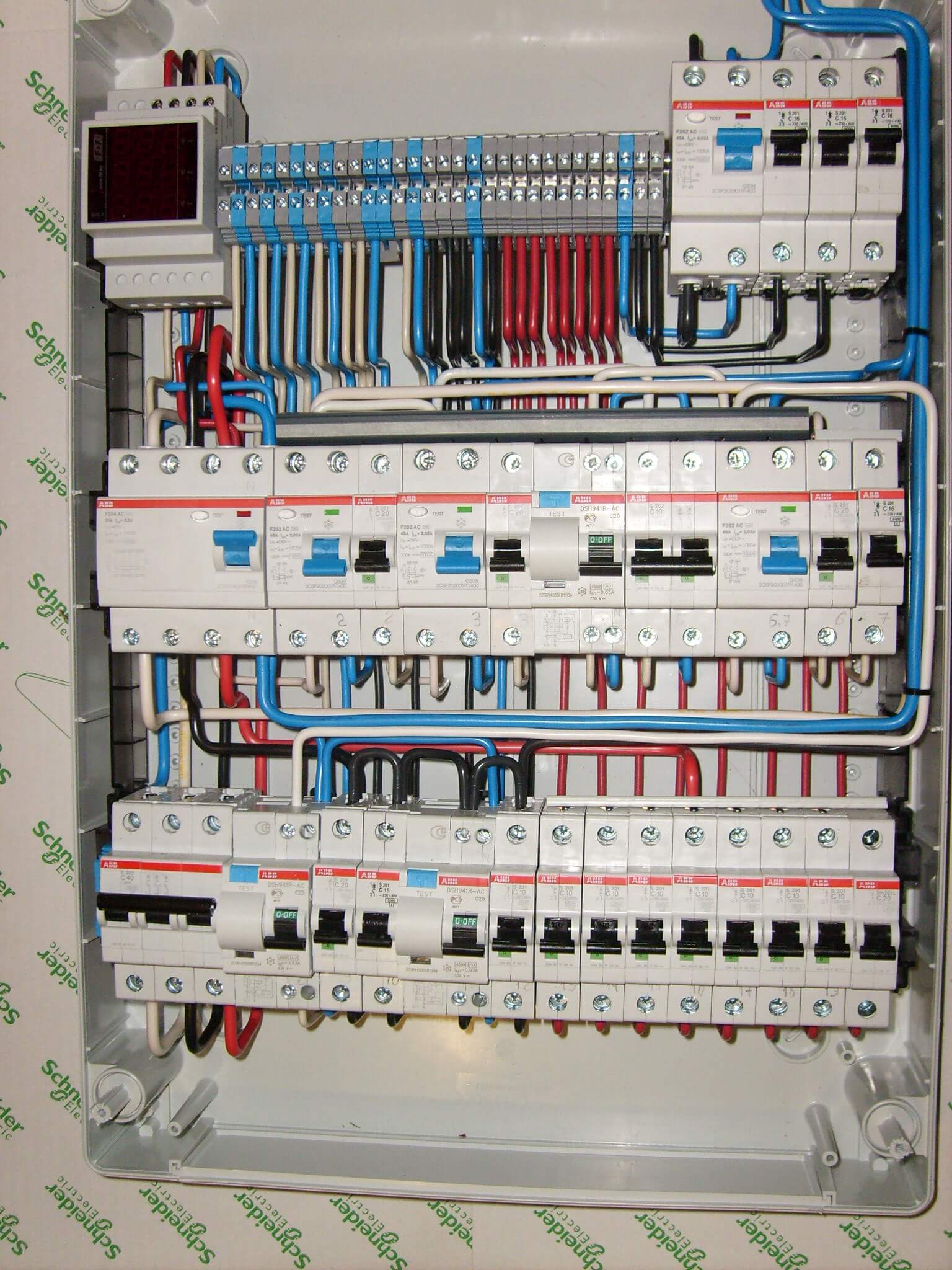

Техника внутри распределительного щита установлена, остается только выполнить соединение всех модулей и других приборов согласно принципиальной схеме, правильно и без создания запутанной паутины. Сразу следует сказать, что к одной клемме можно подключить одну жилу. Если необходимо объединить несколько проводников, их следует обжать в гильзовом наконечнике и закрыть концы термоусадочной насадкой. Второе правило: для всех модульных устройств, чаще всего, безразлично к каким клеммам подводится напряжение,  а с каких снимается. Это позволяет упростить коммутацию.

Если монтаж ведется в предварительно установленном на место щите, то в первую очередь подключаются отходящие линии проводов. Их необходимо пропустить под DIN-рейками и подвести к точке подключения. Излишки проводов следует прятать между задней стенкой и модульными устройствами. Жилы в обязательном порядке объединяются в шлейфы полимерными стяжками. Отдельно пакуются в пучок нулевые и заземляющие провода, так как у них разные маршруты разводки. Фазы объединяются рядами и вертикально подводятся к рейке, где распускаются по сторонам.

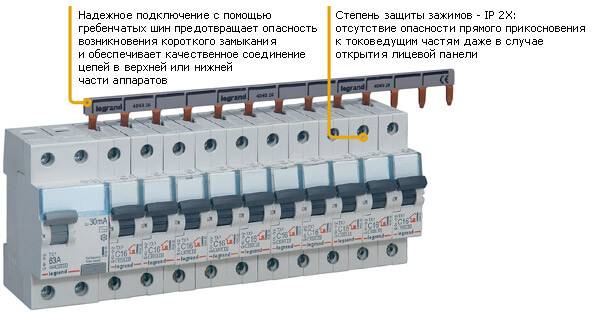

Один ряд модульных устройств удобнее подключать с помощью специальной соединительной гребенки. Они существуют в двух исполнениях: однорядные и трехрядные. Если модуль необходимо подключить к другому источнику, до достаточно удалить контакт гребенки кусачками. Использование таких простых деталей позволяет упростить монтаж распределительного щита. После соединения всех элементов электрощита следует проверить правильность их подключения. Все! Все работы выполнены, можно вводить распределительный электрический щит в эксплуатацию.
