Определение коэффициента трансформации счетчика электроэнергии

Расчет коэффициента спроса на щит

Расчет коэффициента спроса на щит будем выполняют в два этапа:

  1. Определение коэффициентов спросов для разных типов потребителей;
  2. Определение коэффициента спроса на щит.

Однако, технически для этого в расчетной таблице DDECAD потребуется выполнить три шага:

  1. Определение коэффициентов спросов для разных типов потребителей;
  2. Определение коэффициента спроса на щит;
  3. Указание коэффициентов спроса на щит и на группы.

2.1. Расчет коэффициента спроса сети освещения

Расчет коэффициента спроса для расчета питающей, распределительной сети и вводов в здания для рабочего освещения выполняются в соответствии с требованиям п.6.13 СП 31‑110‑2003 по Таблице 6.5.

Коэффициент спроса для расчета групповой сети рабочего освещения, распределительных и групповых сетей аварийного освещения принимают равным единице в соответствии с п.6.14 СП 31-110-2003.

Установленная мощность светильников рабочего освещения Pуст осв. = 7,4 кВт. Принимаем, что рассматриваемый офис относится к зданиями типа 3 по Таблице 6.5 СП 31-110-2003. В таблице данная мощность отсутствует, поэтому, в соответствии с примечанием к таблице, определяем коэффициент спроса при помощи интерполяции. Пользователи DDECAD могут легко и быстро определить коэффициент спроса при помощи встроенного в программу расчета. Получаем Kс осв. = 0,976.

2.2. Расчет коэффициента спроса розеточной сети

Расчет коэффициента спроса розеточной сети выполняют в соответствии с п.6.16 СП 31-110-2003 и Таблице 6.6. Получаем Кс роз. = 0,2.

2.3. Расчет коэффициента спроса сети питания компьютеров

Коэффициент спроса для сети питания компьютеров выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. По п.9 Таблицы 6.7 для числа компьютеров более 5 получаем Кс ком. = 0,4.

2.4. Расчет коэффициента спроса сети питания множительной техники

Коэффициент спроса для сети питания множительной техники выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. По п.12 Таблицы 6.7 для числа копиров менее 3 получаем Кс множ. = 0,4.

2.5. Расчет коэффициента спроса технологического оборудования

Коэффициент спроса для сети питания кухонного оборудования выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. Примем, в общем случае, что кухонное оборудование является технологическим оборудование пищеблока общественного здания. По п.1 Таблицы 6.7 коэффициент спроса следует принять по Таблице 6.8 и п.6.21 СП 31-110-2003. Получаем Кс кух. = 0,8.

Если технологическое оборудование пищеприготовления не является оборудование пищеблока общественного здания, а находится в помещении приёма пищи небольшого офиса, то коэффициент спроса следует принимать как для розеточной сети в соответствии.

2.6. Расчет коэффициента спроса оборудования кондиционирования

Коэффициент спроса для сети питания оборудования кондиционирования выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. По п.5 Таблицы 6.7 коэффициент спроса следует принять по поз.1 Таблицы 6.9 СП 31-110-2003. Получаем Кс конд. = 0,78.

2.7.1. Определение коэффициента спроса на щит

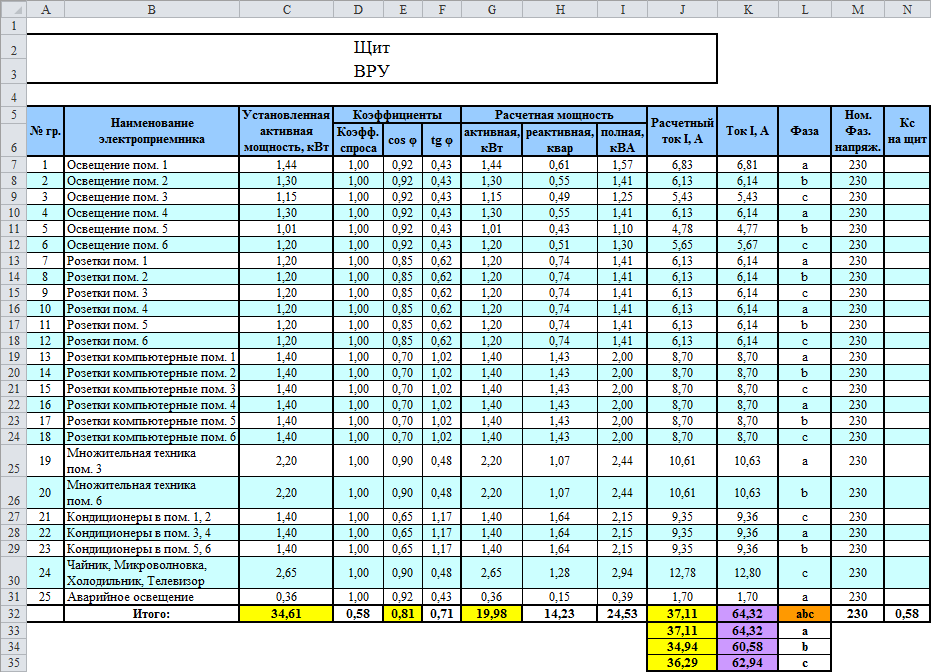

Вносим выбранные коэффициенты спроса для каждого типа нагрузки в столбик «Коэфф. спроса», столбик «D» в Excel. Получается, что мы устанавливаем коэффициенты спроса для групповой сети. Это неверно, но это промежуточный этап, в следующем шаге мы это откорректируем.

2.7.1. Указание коэффициента спроса на щит и на группы

После внесения коэффициентов на предыдущем шаге в нижней строке мы получаем рассчитанный итоговый коэффициент спроса на щит в столбике «Коэфф. спроса», столбик «D» в Excel.

Следующим шагом мы вносим это значение в ячейку столбика «Kс на щит», столбик «N» в Excel. После этого возвращаем групповые коэффициенты спроса в исходное значение, равное единице.

Разновидности приборов учета электроэнергии

Все существующие сегодня счетчики, разделяют по принципу их действия, бывают трехфазные и однофазные. К сети их подключают не напрямую, между ними, в цепи, в большинстве случаев, присутствует трансформатор. Но возможно и прямое включение. Для сетей с напряжением до 380В, применяют приборы учета электроэнергии от 5 до 20А. Мы уже знаем, что коэффициент трансформации, это разница между напряжением на входе в трансформатор, и напряжением на его выходе.

На электросчётчик попадает чистая электроэнергия, имеющая постоянное значение. Сегодня прибегают к использованию двух основных разновидностей приборов учета. До середины девяностых годов прошлого века, монтировали в основном счетчики индукционного типа. Они продолжают работать и сегодня, но постепенно идет замена их на электронные счетчики (это утверждение касается и общедомового счетчика).

Счетчик индукционного типа имеет устаревшую конструкцию. В основе его работы, взаимодействие магнитных полей, продуцируемых в индуктивных катушках и диске, который в процессе вращения считывает расход электричества. Недостаток этих приборов состоит в том, что они не в состоянии обеспечить многотарифный учет. К тому же, нет возможности удаленной передачи данных.

В основе работы электронных счетчиков, лежат микросхемы, они напрямую преобразуют считываемые сигналы. В этих устройствах нет вращающихся частей, что значительно повышает их надежность и долговечность службы. Проще говоря, коэффициент трансформации счетчика, оказывает прямое влияние на точность выдаваемых им данных.

Раньше, показатели точности составляли 2.5, но приборы учета, используемые сегодня, имеют класс точности, на уровне 2.0. Такие высокие данные точности, имеет именно оборудование электронного типа. Сегодня повсеместно устанавливают только электронные счетчики, которые уверенно вытесняют индукционные.

Главное преимущество, технологически продвинутого оборудования, состоит в том, что они являются многотарифными. Такое обстоятельство позволяет не только учитывать суточный уровень потребления электроэнергии, но также и в соответствии с порой года. Смена тарифов контролируется автоматикой и производится автономно, не требуя вмешательства человека.

По типу изоляции

Трансформатор электротока может быть:

  • с эпоксидной смолой или специальным лаком;
  • в пластиковом корпусе;
  • с твердой изоляцией из фарфора, бакелита. твердого пластика;
  • с вязким составом (маслом);
  • наполненные газом;
  • с масляно-бумажной изоляцией.

Какие параметры учитывать

Для расчета показаний электросчетчика с трансформаторами тока важен коэффициент трансформации. Он может быть одноступенчатый или каскадный (многоступенчатый). Последний вид ТТ отличается наличием нескольких вторичных обмоток и большим количеством витков в первичной обмотке.

Нежелательно покупать ТТ со слишком высоким уровнем трансформации. При подобном выборе придется устанавливать счетчик на приемный вход. Более популярны преобразователи с одним коэффициентом, не меняющие показание во время эксплуатации. При их использовании проблема, как считаются показания счетчика электроэнергии, подключенного через трансформаторы тока, решается проще.

Расчет электроэнергии по счетчику с трансформаторами тока можно провести только в том случае, если известен коэффициент трансформации. Он должен быть указан в техдокументации, с которой продавался ТТ, и на корпусе. При подозрениях на неточности в отображаемых цифрах коэффициент можно посчитать самостоятельно.

Чтобы рассчитать коэффициент, необходимо подключить преобразователь к электротоку, создающему короткое замыкание во вторичной обмотке, и измерить, сколько ампер в ней.

Коэффициент трансформации – соотношение значений поданного электротока и проходящего во вторичной обмотке.

Например, если короткое замыкание вызвали 150 А, на вторичной обмотке 5 А, действительный коэффициент 30. Это более точное значение, чем номинальное, которое определяется по номинальному электротоку первичной и вторичной обмотки. Результат расчета показаний электросчетчика с трансформаторами тока более точный.

Определение и расчет коэффициента трансформации счетчика электроэнергии

Все приборы учета электроэнергии, которые рассчитаны на большие токи (от 100 А и выше) имеют в своем составе понижающие трансформаторы. Они уменьшают ток, поступающий непосредственно на измерительную часть. Одним из основных параметров для потребителя в этом случае является коэффициент трансформации счетчика электроэнергии. Он необходим для правильного снятия показаний с таких измерительных приборов.

Техническая характеристика коэффициента

Коэффициент трансформации – отношение токов нагрузки и электрического счетчика. В данном случае он всегда будет больше единицы, так как токи потребления превышают измерительные. При подсчете израсходованной электроэнергии, показания на циферблате или панели, умножаются на данный коэффициент. Получившееся значение является правильным количеством потребленных киловатт-часов.

А также трансформаторы имеют класс точности. Для оборудования учета электроэнергии он равен 0,2 или 0,5. Чем ниже значение класса, тем более высокая точность измерительных приборов.

Виды электросчетчиков

Существует огромное количество различных электросчетчиков. Однако их всех можно разбить на три основных вида:

Механические устройства

Конструктивно индукционные счетчики выполнены следующим образом – между двух катушек, токовой и напряжения, находится алюминиевый диск, который механически связан со шкалой.

Принцип работы – ток, протекающий по катушкам, создает электромагнитное поле, которое заставляет вращаться диск. Он через червячную передачу передает свое вращение на механизм отсчета. Чем больший ток протекает через катушки, тем большая индуктивность электромагнитного поля, которое заставляет быстрее вращаться диск, а следственно и шкалу.

В классификации счетчиков индуктивные являются самыми неточными. Это обусловлено погрешностями, возникающими при преобразовании электромагнитного поля во вращение диска. А также довольно серьезные погрешности могут возникать и в механизме вращения шкалы.

Главным достоинством данного вида – низкая цена.

С электронным механизмом

Электронные приборы учета электроэнергии появились относительно недавно. Основаны они на измерении тока посредством аналоговых датчиков. Информация с датчиков поступает на микроконтроллер, где преобразуется и выводится на ЖК дисплей.

К достоинствам электронных относится:

  • Небольшие размеры.
  • Возможность настраивать несколько алгоритмов подсчета электроэнергии.
  • Самый высокий класс точности среди других видов из-за отсутствия большого числа элементов при измерении.
  • Возможность настроить систему АСКУЭ.

Главными недостатками являются высокая цена и большая чувствительность к скачкообразному изменению напряжения в сети.

Смешанные модели

Гибридные приборы, как видно из названия, являются комбинацией компонентов индуктивных и электронных счетчиков. Измерительная часть у них взята от механических, а обработка и вывод показаний осуществляется с помощью микроконтроллера.

Данный вид был создан с целью уменьшения цены на оборудование, которое можно было бы подключить в систему АСКУЭ. Данный вид нечувствителен к скачкам напряжения.

К недостаткам можно отнести большие размеры и невысокую точность по сравнению с электронными.

Определение коэффициента трансформации

Как было сказано выше, при подсчете затраченной электроэнергии важно знать коэффициент трансформации счетчика. Информацию о нем можно найти как в паспорте на счетчик электроэнергии, так и на лицевой панели прибора

Иногда в электронных приборах его можно найти в меню. Обозначается он либо через знак деления, либо просто числом. Обычно это значения из ряда 10, 20, 30 и 40.

Но нередки случаи, когда паспорт на оборудование отсутствует. В этом случае коэффициент трансформации можно высчитать самому. Для этого необходимо иметь либо два мультиметра, либо специальное оборудование.

В первом случае, одним мультиметром измеряется напряжение на первичной обмотке, вторым на вторичной

Важно помнить, что замеры делаются только на холостом варианте работы трансформатора, то есть без нагрузки. Ни в коем случае не следует превышать значение номинального напряжения, указанного в паспорте, так как это значительно увеличит погрешность

Использование специального оборудования позволяет не использовать внешний источник питания, что существенно упрощается процедуру измерения.

Измеряя показатель трансформации, следует использовать измерительные приборы с классом точности не менее 0,5.

Показатель: коэффициент трансформации счетчика

Для проверки класса электросчетчика и реального уровня электропотребления ведут определенные расчеты.

А именно:

  1. Снимают показания со счетчика и умножают на коэффициент трансформации, указанного общедомовым трансформатором.
  2. Например, показания счетчика равны 70 кВт*ч, а трансформатор понижает напряжение в 20 раз (коэфф. трансформации получается равен 20), то умножаем эти два показателя и получаем реальный расход электричества (70*20=1400 кВт*ч).
  3. Иногда появляется необходимость в определении коэффициента трансформации, чтобы определить значение уменьшенного электросчетчика трансформатором, поскольку на счетчике нет соответствующего идентификатора (Кт на приборе).

Для расчета используют специальный прибор, при этом одновременно на вторичной обмотке фиксируют величину электрического тока

Затем необходимо поделить значение (важно, что теперь оно получено от прохождения через вторую обмотку) первичного тока, который ранее подавался на первичную обмотку. В результате чего появится необходимое значение коэффициента трансформации

Обычно в качестве измерительного прибора используют амперметра. На нем выставляется значение в 5 ампер для вторичного тока, то есть ток теперь будет измеряться в этих пределах. С помощью полученного расчета также определяют, к какому классу точности относится электросчетчик.

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:

  • Л1 — вход фазной (силовой) линии.
  • Л2 — выход фазной линии (нагрузка).
  • И1 — вход измерительной обмотки.
  • И2 — выход измерительной обмотки.

Рисунок 5 – Десятипроводная схема подключения через ТТ

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу (рисунок 6).

Рисунок 6 – Включение трансформаторов «звездой»

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления (рисунок 7).

Рисунок 7 – Косвенное включение

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Предложенные в статье электросхемы являются типовыми. В случае если возникает необходимость, схему подключения счетчика всегда можно посмотреть в паспорте ЭС. Надеемся, что информация была для Вас интересной и полезной!

Электромонтаж трехфазного прибора учета

Подсоединение счетчика к сети 220 Вольт

Здравствуйте. Имеется гаражный кооператив, к которому подведена электроэнергия — 3 фазы по четырёхпроводному проводу. Общее потребление кооператива определяется по трёхфазному трансформаторному счётчику. В каждый бокс подведены все три фазы. В нескольких боксах стоят трёхфазные счётчики. Все подключены по трёхфазной четырёхпроводной схеме. В нескольких боксах счётчиков нет. Потребление боксов без счётчиков рассчитывается вычитанием из показаний общего счётчика показаний счётчиков боксов и делением остатка на число боксов без счётчиков. В некоторых из боксов со счётчиками нагрузка однофазная, т.е. все потребители питаются от одной фазы. Разгорелся спор — владельцы боксов без счётчиков заявили что при этом счётчики значительно занижают показания и расчёты не корректны, что надо умножать показания счётчиков при однофазной нагрузке на корень из трёх, разумеется счётчиковладельцы с этим не согласны. Не допустите кровопролития, разрешите спор. (если возможно, со ссылкой на какую-нибудь литературу). Спасибо.

Сколько платят за свет без счетчика?

Платить по счетчику или по нормативам каждый решает для себя сам. По нормативам выгоднее платить в случае, если в жилом помещении живет гораздо больше людей, чем прописано. Помимо количества прописанных, учитывается:

  • количество комнат;
  • наличие электроплиты;
  • городская или сельская местность;
  • общая площадь.

Наиболее распространённый коэффициент при расчете равен 1.5. Это связано с увеличением общей мощности за счет возрастания количества электроприборов в помещениях. При расчете суммы за электроэнергию, необходимо умножить норматив, на количество проживающих, на тариф и на повышающий коэффициент.

Пример. В однокомнатной квартире в Москве, проживает семья из трех человек. Платят по нормативу, поскольку счетчик сломан. Плита в доме газовая. Суммы за электричество в месяц = 45х3х5.47х1.5=1107 рублей. Если эта же семья подключит электричество, минуя прибор учета, то сумма вырастет в 10 раз, вместо полутора и будет составлять 7384 рубля.

Чтобы не платить повышающий коэффициент, нужна справка, что прибор учета по техническим причинам установить невозможно или дом признана аварийным. В таком случае, та же семья будет выплачивать сумму без повышающего коэффициента, что составляет 738 рублей.

Для жителей сельской местности при расчете добавляется к нормативу по 90 квт\час на человека. При расчете потребления электроэнергии берется норматив на одного человека. Для Москвы оплата составляет 45х5.47 и равна 246 рублей.

Для сельского региона дополнительно к нормативам прибавляется подсчет электроэнергии, которую домовладелец тратит на освещение надворных построек и содержание сельхоз животных.

Например, в сельском доме проживает один человек. У него газовая плита, отдельно освещается сарай в 4 квадратных метра и имеется корова. В таком случае нормативы потребления электроэнергии и для той же Московской области будут рассчитываться следующим образом: (5.47х14х4+(45+0.83)х5.47)х 1.5= 834 рубля.

Эта формула исходит из следующих показателей расчета:

  1. При освещении надворных построек к нормативу добавляет по 14 квт\ч на месяц для каждого квадратного метра помещения, если для них не установлен отдельный счетчик.
  2. Для содержания животных нормы исчисляют на каждую голову в месяц: для коров – 0.83, для свиней- 0.83, а для птиц 0.33 квт\час. Все остальные животные – 0.17 квт\час.

Сумма получается внушительная, поэтому все таки большинство граждан добровольно устанавливают счетчики. Особенно выгодно приобрести приборы учета тем, у кого в доме прописано больше человек, чем по факту проживает. Также учитывается наличие централизованного горячего водоснабжения.

В многоквартирных домах, где такового нет, повсеместно используются электрические бойлеры. Это приводит к повышению норматива, поскольку расходы электричества в таких квартирах всегда выше (какой средний расход электроэнергии в квартире за месяц?).

Понятие о коэффициенте трансформации

Для произведения рационального контроля электроэнергии на крупных объектах используется специальное оборудование, снижающее мощность на выходах электросчетчика. Данные устройства не соединены напрямую с электросетью здания, что обозначает невозможность прямого включения высоковольтного напряжения к общей электросети. Отсюда следует, чтобы минимизировать возникновение неисправностей надо уменьшать мощность с помощью трансформаторного оборудования. В таком случае электросчетчики зафиксируют нагрузку, сниженную в десятки раз. Полученные таким образом результаты и будут КТ, а, чтобы определить настоящий расход электричества, следует умножить показания электросчетчика на используемый расчетный коэффициент.

Виды электросчетчиков

Каждый хозяин, прежде чем совершить покупку оборудования для контроля расхода электроэнергии, должен понимать, что работа такого устройства будет зависеть от принципа действия. Именно принцип действия счетчиков электроэнергии разделяет их на два основных вида: электронные и индукционные. Электронные электрические счетчики всегда основываются на том, что проводят прямое измерение силы тока и напряжения на силовой линии, проходящей через систему. Шкала такого типа оборудования представляет собой электронный тип циферблата, а также имеет уникальную возможность сохранять значения потребленной электроэнергии во встроенной памяти.

В данном типе счетчика электроэнергии отсутствует механика, а сам ток будет проходить через микросхемы и полупроводники напрямую. К преимуществам данного типа оборудования относят его небольшой размер и вес, удобство в подключении, благодаря разнообразию производимых моделей. Электронные счетчики электроэнергии могут производиться специально для ведения одно- или двухтарифного учета. Их можно устанавливать в специальную автоматизированную систему для коммерческого учета потребляемого электричества.

Несмотря на то, что у данных приборов более широкий ассортимент функционала, чем у другого типа, его интерфейс достаточно простой и понятный. Благодаря цифровым значениям на шкале хозяева получают возможность точно считывать необходимую информацию с электронного счетчика. Данный вид считывающего оборудования имеет меньший гарантийный срок, поскольку он не так надежен как индукционный тип.

Индукционные электрические счетчики являются на текущий момент самыми распространенными. Они представляют собой механическую конструкцию, в которой установлено две специальные катушки – для тока и напряжения. Когда работает этот счетчик, то образовывается магнитное поле, которое и приводит эти катушки в движение. Диски, в свою очередь, начинают двигать шкалу со значениями на циферблате, что в результате выводит объем потребляемой электроэнергии.

Скорость работы системы будет напрямую зависеть от уровня напряжения в электрической сети. Чем больше будет значение мощности, чем выше будет и скорость оборота диска. При подсчете индукционный вид счетчиков энергоснабжения имеет погрешности при подсчете. Для того чтобы повысить класс точности показаний, потребуется дорогостоящая трата. Средний срок службы для такого оборудования обычно составляет около 15 лет.

Во время приобретения можно ознакомиться с техническим паспортом определенной модели электрического счетчика, чтобы узнать обо всех характеристиках и параметрах оборудования, которыми оно обладает. Это позволит подобрать оптимальный образец для вашего дома. Коэффициент трансформации электрического считывающего устройства напрямую не относится к самой конструкции, а является промежуточным показателем, которые преимущественно зависит от трансформатора.

Свойства трансформатора

В представленной выше схеме серийного изделия функциональность обеспечивают две катушки индукции, закрепленные на сердечнике из металла. При подключении к источнику питания переменного тока формируется электромагнитное поле, которое создает ток во второй обмотке по базовым законам электродинамики. В упрощенном варианте пренебрегают затратами энергии на повышение температуры проводников и потерями, которые обеспечивают вихревые токи. Для приблизительного расчета применяют формулу:

Советуем изучить Профиль для светодиодной ленты

Ктр = Uвх/Uвых = N1/N2, где N – количество витков в первичной и вторичной обмотках, соответственно.

Масштабирование напряжения

Этот термин подчеркивает суть рассматриваемого явления. Фактически трансформация (преобразование) энергии в данном случае не происходит. Изменяется в сторону увеличения (уменьшения) определенный параметр. Несмотря на взаимную связь всех базовых компонентов, отдельно рассматривают только важнейший показатель для решения определенной инженерной задачи (напряжение, силу тока или электрическое сопротивление).

Если подключить трансформатор по схеме, показанной на картинке выше, формулу коэффициента трансформации можно определить следующим образом:

Ктр = Uвх/Uвых = (E*N1 + I1*R1)/ (E*N2 + I2*R2),

где

  • E – электродвижущая сила, которая наводится в одиночном витке;
  • I, R – токи, активные электрические сопротивления (значения для соответствующих обмоток).

Масштабирование силы тока

В этом примере первичную обмотку подключают к источнику питания последовательно через небольшую нагрузку (Ктр = I1/I2). Зависимость токов и количества витков:

I1*N1 = I2*N2 +Iх.

В этом выражении Ix – ток холостого хода, который обусловлен отмеченными выше вихревыми явлениями и потерями на повышение температуры магнитопровода. Простым математическим преобразованием можно получить значение коэффициента трансформации через количество витков (без учета сопутствующих энергетических затрат):

Ктр = N2/N1.

Масштабирование сопротивления

В отдельных ситуациях функциональность электротехнического устройства (отдельных блоков) будет определять именно сопротивление подключаемой нагрузки. Наглядный пример – согласование типовых низкоомных динамиков (6-8 Ом) и выходного тракта усилителя мощности звукового диапазона.

При воспроизведении технологии сварки в рабочей области фактически поддерживается режим короткого замыкания. Если не отделить эту часть от источника питания, сеть будет подвергаться чрезмерным нагрузкам. В этой ситуации пригодится трансформатор, который сохраняет путь передачи электроэнергии с одновременным выполнением необходимых защитных функций.

Для этих примеров особое значение приобретает баланс:

W1 = W2 + Wп.

В этом выражении приведены обозначения мощностей:

  • W1 – потребления;
  • W2 – передаваемой в нагрузку;
  • Wп – потерь.

Последовательность элементарных преобразований позволит получить следующие выражения, по которым будут вычисляться отдельные параметры:

  • W1 = I1 * U1 = U12/Z1;
  • W2 = I2 * U2 = U22/Z2;
  • с исключением потерь: U12/Z1 = U22/Z2;
  • Ктр (по сопротивлению) = U12/U22 = Z1/ Z2 = Ктр2 (по напряжению).

К сведению. В этих выражениях Z1 (Z2) – это сопротивления нагрузки для источника питания при подключенном трансформаторе или без него, соответственно.

Итоговые замечания

Следует подчеркнуть неизменность воспроизведения трансформатором рабочих процессов в любом из представленных выше примеров. Тип масштабирования будет определяться целевым назначением определенной схемы. В зависимости от необходимости учитывают коэффициент трансформатора по соответствующему параметру (U, I или Z). Способность повышать, понижать или поддерживать равный уровень напряжения объясняется только количеством витков.

К сведению. При расчете измерительной аппаратуры и в других ситуациях для повышения точности учитывают энергетические потери, фазовый сдвиг электрических параметров и влияние внешних факторов.

Как определить коэффициент трансформации?

Часто бывает так, что на приобретенном трансформаторе, невозможно найти нужной информации, в частности данных, об уровне преобразования, подаваемого на него напряжения. Эта информация важна для выбора прибора учета электроэнергии. Обладая данными о коэффициенте трансформации используемого оборудования, можно понять, во сколько раз снижена электрическая нагрузка. Узнать эти показатели, можно проведя определенные расчеты.

Для этого, вам понадобиться выяснить уровень напряжения на вторичной обмотке. Далее цифры показателей тока, на первичной обмотке, делят на полученное значение (данные на вторичной обмотке). Таким образом, вы узнаете нужный вам коэффициент, для прибора учета электроэнергии.

Расчетный коэффициент учета, что это такое?

Для уточнения реального уровня электропотребления, необходимо снять показания с вашего прибора учета электроэнергии и умножить его на коэффициент трансформации трансформатора (то есть в 30,40 или 60 раз). Это будет выглядеть приблизительно следующим образом. На циферблате установленного у вас счетчика учета электроэнергии, показана цифра 60 кВт*ч. В доме используется трансформатор, понижающий напряжение в 20 раз (это коэффициент). Умножаем обе цифры (60*20=1200кВт*ч) . Получившаяся цифра и есть реальный расход электроэнергии.
