Варианты счётчиков отопления: индивидуальные и общедомовые приборы
В зависимости от условий и варианта разводки теплосети существует два вида счётчиков на тепло: общедомовой и индивидуальный – в каждую квартиру. И тот и другой способ имеет право на жизнь, и каждый отличается своими преимуществами и недостатками.
Общедомовой прибор учёта тепла в многоквартирном доме считается отличным вариантом, особенно если большинство жильцов готовы материально поучаствовать в его установке. Несмотря на то, что стоимость монтажа и цена теплосчётчика довольно высокие, если конечную сумму распределить между жильцами, в итоге выйдет не такая и большая цифра. Соответственно, чем больше желающих, тем дешевле обойдутся работы. Ежемесячно данные со счётчика снимают работники теплоподающей организации, которые распределяют полученную цифру между квартирами с учётом площади каждой.
Важно! Если поставщик услуг не соблюдает оговоренную в контракте температуру воды, подаваемой в систему отопления дома, то по закону он будет обязан вернуть пользователям потраченные средства
Прежде чем приобретать общий тепловой счётчик на отопление, следует решить такие задачи:
Счетчики на тепло могут быть индивидуальными и общедомовыми
- Провести собрание жильцов дома, опросить желающих, которые готовы вложить личные средства в установку прибора. Ставить прибор разрешено только тогда, когда большая часть проживающих в доме готова поддержать идею.
- Обсудить особенности последующего монтажа, выбрать фирму поставщика, которая будет снимать показания со счётчика и выписывать квитанции по расходам тепловой энергии для каждого потребителя.
- Обязательно зафиксировать в протоколе результаты собрания и направить письменное заявление о желании установить тепловой прибор в компанию, которая отвечает за поставки тепла.
- Составить договор с теплоснабжающей организацией и проводить оплату используемой тепловой энергии по факту.
Чтобы процесс установки счётчика не затягивался, специалисты рекомендуют сразу обращаться в компании, которые выполняют весь комплекс услуг по монтажу, созданию проекта и согласованию. А также нужно предварительно узнать, не занимается ли нынешний поставщик услуг по теплу установкой счётчиков. Зачастую коммунальные службы имеют договорённости с частными фирмами, которые выполняют монтаж тепломеров во вверенных им домах на льготных условиях.
Что касается выгоды, то установка счётчиков на отопление в дом считается экономичным решением. Однако присутствуют некоторые нюансы. Например, если окна в подъезде старые, разбитые, то теплопотери по подъезду будут значительными, что впоследствии скажется на итоговой сумме за отопление. Иногда из-за таких потерь расходы на тепло могут превысить стандартные нормы. Эти нюансы нужно заранее предусмотреть и оценить целесообразность монтажа.
Чтобы поставить общедомовой счетчик необходимо согласие как минимум половины жильцов
Индивидуальный счётчик на отопление в квартиру
Несмотря на то, что в некоторых случаях установка тепловых счётчиков на дом или в подъезд обойдётся дешевле, но экономического эффекта в скором времени можно не дождаться. По этой причине многие потребители отдают предпочтение именно индивидуальным счётчикам, которые монтируются непосредственно в каждой квартире.
Полезный совет! Цена индивидуальных счётчиков тепла в квартире выше, но в результате установки прибора оплата за тепло будет ниже, чем при использовании общедомового устройства.
Прежде чем проводить монтаж прибора учета, нужно в первую очередь разобраться, как работает счётчик на отопление в квартире. Итак, работа индивидуального устройства предполагает размещение на каждой батарее распределителя, задача которого заключается в фиксировании температуры и ее колебаний на протяжении определённого периода. Обычно учитываются перепады на протяжении месяца. Исходя из полученных показателей, вычисляется оплата за потреблённую тепловую энергию.
Чтобы понять, можно ли поставить счётчик на отопление в квартире, нужно знать некоторые ограничения, возникающие по техническим причинам. Учитывая, что установка тепломера осуществляется на каждый стояк, то при наличии нескольких стояков в квартире потребуется монтаж нескольких приборов. Поэтому при вертикальной разводке отопления устанавливают распределители, которые вычисляют расход тепла, исходя из разности температур на поверхности батареи и в воздухе комнаты.
Установка индивидуального счетчика обойдется дороже чем общедомового, но и экономия средств благодаря ему значительней
Виды счетчиков учета тепла и принцип их работы
Приборы для измерения расхода воды и газа давно знакомы россиянами. Но многим непонятно, как работает счетчик тепловой энергии для квартиры.
Количество тепломеров, устанавливаемых в помещении, зависит от типа разводки. Если она горизонтальная, достаточно установить один прибор. Более серьезные расходы ожидают жителей домов с вертикальной разводкой труб. Им придется устанавливать устройство отдельно на каждую батарею.

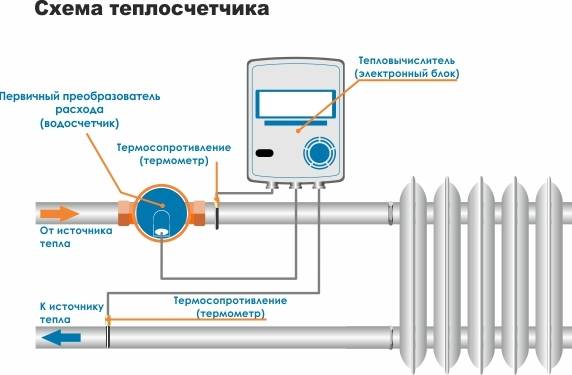

Каждый прибор состоит из:
- 2 датчиков температуры;
- счетчика теплоносителя;
- вычислителя.
Принцип работы счетчика тепла прост. Датчики определяют температуру носителя на входе в систему и на выходе из нее. Счетчик фиксирует количество воды, проходящей через трубы и батареи квартиры.
Вычислитель анализирует данные, полученные от перечисленных приборов, и определяет количество использованного тепла. Этот элемент работает от электроэнергии. Подключение к сети не требуется, так как его функционирование обеспечивают литиевые батарейки.
Однозначно ответить на вопрос о том, сколько стоит счетчик на тепло, нельзя. Стоимость зависит от компании-производителя и типа прибора. Ниже мы детально рассмотрим виды оборудования и их особенности.
Механические теплосчетчики
Самый простой и доступный прибор учета – механический. Он бывает винтовым, турбинным или крыльчатым. Оборудование можно использовать даже если теплоноситель сильно загрязнен или насыщен солями.
У такого теплосчетчика есть свои плюсы и минусы. Основными преимуществами являются:
- простота и надежность конструкции;
- независимость от электроэнергии;
- простота монтажа и обслуживания;
- возможность установки в любом положении;
- стабильность показателей.
Специалисты рекомендуют установить перед устройством фильтр глубокой очистки. Это позволит получать точные показатели на протяжении длительного периода.
Среди недостатков прибора отмечают его небольшой, по сравнению с другими видами, срок эксплуатации.
Ультразвуковые теплосчетчики
Законодательство РФ позволяет осуществлять квартирный учет тепла при помощи различных видов оборудования. Наиболее надежными и долговечными считаются ультразвуковые модели.
В процессе работы они фиксируют время прохождения ультразвука по потоку теплоносителя от источника до приемника. Этот период зависит от скорости воды: чем она выше, тем дольше проходит ультразвук.
Прибор фиксирует задержку сигнала и определяет объем использованного теплоносителя. Точные измерения можно получить при отсутствии примесей и накипи.
Потребитель может выбирать между временным, доплеровским, частотным или корреляционным ультразвуковым счетчиком.
Электромагнитные устройства
Электромагнитные счетчики отопления на квартирные радиаторы определяют объем теплоносителя путем создания электромагнитного поля. В проходящей через него воде появляется электрический ток. Агрегат определяет напряжение тока, которое увеличивается при ускорении потока теплоносителя. Оценивая эти показатели, прибор определяет объем жидкости.
Если установку такого теплосчетчика выполнил квалифицированный специалист, а проходящий через устройство теплоноситель очищен от примесей, можно гарантировать, что прибор выдаст максимально точные показатели.
Вихревые счетчики
Если вы не знаете, какой теплосчетчик лучше для квартиры выбрать, чтобы не тратить лишних средств, обратите внимание на вихревой прибор. Благодаря особенности конструкции внутри образуется вихрь из теплоносителя, который имеет определенную частоту. Этот показатель пропорционален скорости потока
После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя
Этот показатель пропорционален скорости потока. После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя
Благодаря особенности конструкции внутри образуется вихрь из теплоносителя, который имеет определенную частоту. Этот показатель пропорционален скорости потока. После определения частоты вихреобразования оборудование вычисляет объем использованного теплоносителя.
Основными преимуществами приборов данного типа является:
- невысокая стоимость;
- простота конструкции;
- возможность установки в горизонтальные и вертикальные трубопроводы;
- малый износ.
В процессе работы вихревое оборудование не использует большого количества электроэнергии.
Отдавая предпочтение таким приспособлениям, следует учитывать, что для их монтажа нужен большой прямолинейный отрезок трубы. К тому же приборы чувствительны к вибрациям.
Хочу установить счётчик в квартире. Что делать?
Для начала убедитесь, что в доме установлен общедомовой счетчик. Для этого необходимо обратиться в управляющую компанию. Более того, ей можно поручить установку оборудования (особенно, если большинство жителей дома за установку счетчиков), поскольку управляющая компания отвечает за содержание дома и обязана поддерживать решения собственников.
Если в доме вертикальная разводка системы отопления (большинство красноярских домов, в том числе «хрущевки»), более 50 % квартир необходимо оборудовать счетчиками.
Кроме того, важно, чтобы те, у кого стоят счетчики, передавали показания вовремя
Как выбрать оптимальный теплосчетчик?
Разновидностей тепломеров достаточно много, но для установки в квартире наиболее приспособлены 5 видов:
- механические (иначе – тахометрические);
- электромагнитные;
- вихревые;
- ультразвуковые;
- накладные датчики на батареи.
Механические тепломеры так называют от того что расход теплоносителя определяется при помощи погруженной в него крыльчатки. С помощью 2-х датчиков, которые врезаются в подающий и обратный трубопроводы определяется разность температур. Исходя из этих данных, вычислитель выдает результат расхода тепловой энергии. Теплосчетчики данного типа стоят достаточно дешево, но при этом очень требовательны к качеству теплоносителя.
Организации занимающиеся поставкой тепла не особо жалуют подобные приборы не столько по причине чувствительности к качеству теплоносителя сколько из-за того, что, по словам специалистов данный тип приборов слабо защищен от внешнего воздействия на него посторонними лицами с целью занизить показания.
Электромагнитные счетчики. Данный тип счетчика работают по принципу возникновения электрического тока при прохождении теплоносителя через магнитное поле. Эти приборы довольно стабильны и достаточно успешно используются. Неточность измерений может возникнуть если в теплоносители могут появится примеси или во время установке некачественно соединены провода.
Вихревые тепломеры. Данный вид оборудования работает по принципу оценки вихрей, которые образуются за препятствием, которое располагается на пути теплоносителя. Монтируется как на горизонтальных, так и на вертикальных трубопроводах. Эти счетчики очень чувствительны к наличию воздуха в системе, а также требовательны к качеству примесей в теплоносителе и качеству сварочных работ.
Для их правильной работы нужно установить магнитно-сетчатый фильтр. Отложения внутри трубопровода не мешают правильной работе прибора. Большие требования данный прибор предъявляет размерам прямых участков трубопровода до и после расходомера.
Ультразвуковые тепломеры практически не обладают недостатками. Они не требовательны к качеству теплоносителя, так как его расход определяется при помощи проходящего через рабочее сечение ультразвуком. Разность температур вычисляется при помощи датчиков установленных на подаче и обратке. Единственный минус — данный прибор дороже механического как минимум на 15%, зато управляющие компании рекомендуют данные приборы для установки. И это логично, так как в работу данного устройства невозможно вмешаться.
Тепломеры, монтируемые на батарею, измеряют температуру на ее поверхности и температуру воздуха внутри помещения. После чего вычислитель выдает данные о потребленном тепле, основываясь на паспортных данных о мощности радиатора, которые вводятся вручную.
Данный тип прибора вряд ли примет на эксплуатацию компания, поставляющая теплоэнергию, но при наличии общедомового тепломера, данный прибор поможет более точно рассчитать потребленное тепло в каждой квартире, но при этом нужно учитывать, что данные приборы должны быть установлены в каждом помещении.
Как и любой прибор учета и измерения теплосчетчик должен иметь паспорт и сертификат. Документы должны обязательно указывать данные о первичной поверке, которая была проведена производителем. Данная информация также должна быть указана и на корпусе прибора в виде специального клейма либо наклейки. Во время эксплуатации данные приборы должны в обязательном порядке проходить периодическую поверку. Ее сроки зависят от типа прибора. В среднем поверка производится раз в четыре года.
Как лучше установить счетчик учета тепла?
Наиболее простым решением будет установка накладного прибора, так как она не требует найма соответствующего специалиста и резки труб. Достаточно будет закрепить счетчик тепла на батарею. По-другому ситуация обстоит с механическими приборами, для монтажа данных приборов нужно перекрывать стояки, сливать воду и демонтировать часть трубы. Такая же ситуация и с ультразвуковыми приборами, которые врезаются прямо в трубопровод.
Как уже говорилось ранее, перед тем как поставить данное оборудование, на руках должно быть разрешение и готовый проект. А для того чтобы не возникло проблем с приемом в эксплуатацию и оплатой прибора фирмой поставщиком, его монтаж должен быть произведен лицензированной фирмой, что будет указано в акте выполненных работ. Специалисты данной фирмы проводят работы согласно следующим этапам:
- делают проект подключения;
- согласовывают необходимую документацию с поставщиком тепловой энергии;
- монтируют теплосчетчик;
- регистрируют прибор;
- сдают прибор в эксплуатацию, передавая его в ведения контролирующей организации.
Если же вы решили провести данные работы самостоятельно, прежде внимательно изучите инструкцию тепломера. Там указаны рекомендации по установке прибора и его эксплуатации, которые необходимо беспрекословно соблюдать. Кстати, ультразвуковые и механические приборы должны быть обеспечены измерительным участком определенных размеров. То есть, до и после прибора должна быть установлена прямая труба без поворотов и загибов.
Измерительный участок для механического теплосчетчика должен быть не менее 3-х диаметров трубы до расходомера и один после. Ультразвуковые тепломеры более требовательны , там измерительный участок должен быть не менее 5 диаметров до и 3 после прибора (эти данные зависят от производителя).
Теперь давайте поговорим о том, можно ли смонтировать индивидуальный тепломер на обратном трубопроводе. Большинство производителей делают счетчики, которые можно устанавливать на любую магистраль, главное не перепутать местами датчики температуры. Обычно они вкручиваются в тройник или специальный кран, оборудованный отдельным патрубком для этой цели.
На самом деле в странах на постсоветском пространстве, законно установить и сдать в эксплуатацию индивидуальный тепломер чаще всего довольно сложно. Возможно, силы и материальные средства, вложенные в данный прибор, не будут стоить результата. Поэтому рекомендуется, перед тем как обратится в организацию индивидуального учета, лучше проконсультироваться с поставщиком тепловой энергии.
Приборы учета, это довольно хорошие помощники для тех, кто хочет сэкономить свои средства. Все кто не желает оплачивать потери при транспортировке тепла, рекомендуется задуматься о монтаже теплосчетчика. Тем более что это не такая сложная задача. Главное определиться, какой прибор учета вы желаете установить общедомовой или индивидуальный, остальные работы лучше доверить профессионалам.
Места установки приборов учета
Экономическая выгода, которую дает счетчик отопления в квартире, очевидна. Используя его, вы будете оплачивать не просто услуги по обогреву, а количество тепловой энергии, попадающей в квартиру. Ведь ни для кого не секрет, что часто коммунальные службы не придерживаются нормативов, и температура в домах опускается ниже установленного уровня.
Часто температура батарей не соответствует нормативной
Инструкция, регламентирующая процедуру установки приборов учета, предусматривает два места, где они могут быть установлены:
- на центральном коллекторе дома – в этом случае будут учитываться услуги, оказанные обитателям всех квартир, подключенных к стояку;
- на индивидуальных входных патрубках – здесь квартирный счетчик отопления будет считать ваши собственные расходы тепла, которые и следует оплачивать.
Учет общедомовых затрат
Наиболее простой и недорогой способ – установить прибор учета в подвале, на магистральном стояке, подающем теплоноситель в квартиры. В этом случае устройство, цена которого достаточно высока, будет куплено в складчину и не нанесет непоправимого ущерба семейному бюджету.
Перед тем как оплачивать услуги по отоплению, нужно снять показания прибора и разделить их на всех жильцов с учетом площади квартир. Если счета, выставленные эксплуатационной организацией, не совпадают с данными, полученными в результате расчетов, можно принудить недобросовестного поставщика возвратить перечисленные ранее денежные средства.

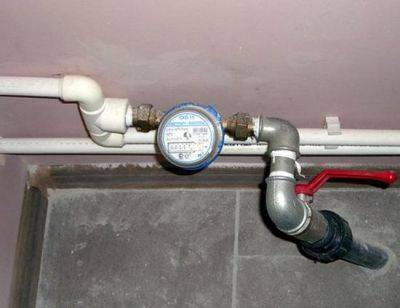

На фото – прибор учета, установленный на центральном коллекторе
Общие счетчики для отопления могут монтироваться с согласия всех жильцов дома или подъезда. Решение необходимо закрепить протоколом. Только так оно будет легитимным. На основании этого документа и следует обращаться в соответствующие органы для получения разрешения на установку счетчика общего пользования.
Учет индивидуальных затрат
Описанный выше вариант имеет несколько недостатков.
В частности, этот прибор будет считать не только поставленную в вашу квартиру тепловую энергию, но и теплопотери, которые происходят:
- в недостаточно утепленных магистральных трубах, проходящих по подвалам и техническим этажам;
- в холодном подъезде;
- в квартирах недобросовестных жильцов, не принимающих меры по увеличению энергоэффективности жилищ.
Счетчик отопления в квартире позволяет учитывать затраты более точно
Учитывая изложенное, желательно все же ставить счетчик на отопление в квартире. Хотя на это придется потратить значительно больше денег, вы, несомненно, ощутите экономический результат, когда счета за отопление уменьшатся.
Но и в этом случае вам придется столкнуться с определенными трудностями:
- В многоквартирных домах старой постройки применялась вертикальная схема разводки труб отопления. Это значит, что к каждому радиатору подходит отдельная труба, идущая от соседей. Следовательно, необходимо и такое же количество учетных приборов, что абсолютно не выгодно.
Решить проблему помогут счетчики отопления в квартире, которые устанавливаются непосредственно на радиаторы отопления. Но монтаж таких приборов нужно согласовать с эксплуатационной конторой, так как их показания не везде могут быть использованы для учета полученного тепла. - Также зафиксировать количество полученной тепловой энергии в квартирах с вертикальной разводкой можно с помощью распределителей. Они вычисляют объем и качество поступающего теплоносителя на основании разницы температур поверхности батареи и воздуха в комнате.
Цифровые приборы учета могут устанавливаться на радиаторы отопления
- Самый простой вариант – установка общедомового счетчика. Этот вариант был подробно рассмотрен в предыдущем разделе.
Что же касается более современных домов, то в них теплоноситель протекает по горизонтально расположенным трубам, запитанным от вертикального стояка. В этом случае можно легко организовать отопление по счетчику. Достаточно лишь купить понравившуюся вам разновидность прибора учета.
Цели установки счётчика на отопление
Отапливать дом дорого. Но у частных домовладельцев хотя бы есть выбор по котельному оборудованию и топливу. У жильцов многоэтажек выбора нет – центральное отопление с тарифами, назначаемыми управляющей компанией.
Впрочем, есть инструмент снижения расходов на отопление квартиры – индивидуальный теплосчетчик.
Галерея изображений Фото из
Установка прибора, измеряющего расход тепла, фиксирует объем потребления его приборами
Теплосчетчик в частном здании гарантирует ощутимую экономию. Используя показания прибора, можно выставить температуру на 1º ниже в период отсутствия жильцов, что сокращает расход примерно на 6%
Измеритель расхода тепла в квартире обеспечит контроль услуги, предоставленной УК, позволит выявить необоснованные потребление энергии
Применяемые в быту тепловые счетчики по конструкции и принципу действия схожи с водомерами. В их составе: проточная часть, измерительный патрон, термопреобразователь и вычислитель
Тепловой счетчик фиксирует расход теплоносителя, проходящего через проточную часть прибора, и температуру в трубе подаче или обратки отопительного контура
Для комфортного считывания показаний, зафиксированных прибором, теплосчетчики оснащаются оптическим интерфейсом
Для считывания измеренных прибором данных с приборов, имеющих оптический интерфейс, может быть организован удаленный доступ
Компактный теплосчетчик
Измерительный прибор установлен
Теплосчетчик в частном доме
Расходомер тепла в квартире
Компоненты бытового теплосчетчика
Основные элементы для монтажа расходомера тепла
Удобный оптический интерфейс
Счетчик с возможностью удаленного доступа
Когда нет качественного отопления, случается, что неисправности домовой теплосети вынуждают искать альтернативные источники тепла.
Или же причиной похолодевших комнатных радиаторов становится намерение руководства ЖЭКа сэкономить на общедомовых отопительных расходах.
Тогда сантехник прикручивает вентиль запорной арматуры, снижая поток горячей воды в теплосети многоэтажки. Жильцы мерзнут и греются электрообогревателями, увеличивая счета за электричество. Но стоимость отопления от этого не уменьшается.
Когда тепла слишком много. Перегретый воздух в комнатах неприятен, приходится открывать форточку для понижения общего уровня температуры. А ведь за внешне простыми методами стоят деньги, потраченные на «отопление улицы».
Их можно сэкономить, установив регуляторы на отопительные батареи и тепловой счётчик – на отопительный контур квартиры.
Скрытые составляющие платежей за отопление. С котельной теплоноситель поступает в магистральные сети с одной температурой нагрева, но на вводе отопительных труб в дома его температура другая, более низкая.
Доставка теплоносителя по трубам сопровождается потерями тепла из-за плохой изоляции, это понятно. Но эти теплопотери оплачивает конечный потребитель – владельцы квартир в многоэтажках, не оборудованных теплосчётчиками.
Ежемесячные платежи за чужую жилплощадь
Каждый многоквартирный дом должен оснащаться тепловым счетчиком – статья 13 пункт 5 Федерального закона №261-ФЗ от 23.11.2009 г.
Управляющая компания выполняет это условие и по итогам каждого месяца снимает расход тепла за многоэтажку, находящуюся в ее ведении.
Сумма за тепловую энергию попросту разделяется между квартирами по их жилой площади. Хотя такой подход справедливым быть не может.
На оплату платежек за отопление уходят хорошие деньги. Причем половина их тратится попусту
Данные по жилплощади, имеющиеся в УК, основаны на техническом паспорте каждой квартиры. Однако в таких техпаспортах зачастую не учтены данные о квартирных перепланировках, повышающих площадь отопления.
В нем нет сведений об увеличении точек подключения отопительных радиаторов.
Между тем квартиры с перепланировкой и с расширенным числом отопительных приборов потребляют больше тепла, чем прочие.
А поскольку общедомовой расход тепловой энергии делится по паспортной жилплощади, жильцы «обычных» квартир платят за тепло, потребленное жильцами «улучшенных» квартир.
Индивидуальный теплосчетчик на контуре горизонтальной разводки отопления квартиры
Простой выход из ситуации с оплатой чужого тепла – индивидуальные счётчики на контурах отопления квартир.
Экономия затрат на тепловую энергию, расход которой определяется по тепловому счетчику, составит свыше 30% от прежних платежей по отоплению, привязанных к размеру жилплощади (нормативных).
