Разновидности оконных кондиционеров: бытовые, мобильные, своими руками

Выбор подходящего места для установки кондиционера

Подбирая в вашем помещении соответствующую для монтирования сплит-системы область — как внутренней, так и внешней конструкций — обязательно учитывайте каждый из следующих факторов:

Первым делом необходимо правильно рассчитать наличие в данном помещении регулярного и беспрепятственного допуска к самому кондиционерному устройству, для возможности осуществления очистки фильтров кондиционера или выявления каких-либо неполадок, в случае их появления;
Кроме того, следует принять во внимание того рациональность минимального расстояния и минимального же количества физических преград между внутренним и внешним блоками, так как при повышении коммуникаций между блоками производительность самой кондиционной системы в целом существенно снижается). Идеальная и наиболее рациональная длина трассы – 6 метров, в системах с такими коммуникациями отсутствует большее количество проблем владельцев кондиционеров (необходимость заправки или очищения избыточной влаги в кондиционере);
Чтобы обеспечить максимально результативную работу кондиционера в плане обдувания, минимальная дистанция от блока до упорной стены не должна быть меньше десяти сантиметров;
Ни в коем случае не следует размещать внутренние блоки кондиционера над стенками, шкафами, или какой-либо другой крупной мебелью, потому что высокая преграда постоянно формирующимся в атмосфере, благодаря кондиционеру, сгусткам холодного воздуха, будет естественным фактором уменьшения производительной деятельности вашего кондиционного устройства

150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха;
Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно);
Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы. В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ;
Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке.

Определившись с местом для расположения конструкции, учтя все вышеперечисленные факторы и не найдя никаких изъянов в собственном плане — можете приступать непосредственно к самому рабочему процессу.

Правильные способы установки

От правильности монтажа зависит эффективность функционирования оборудования. Мобильные кондиционеры можно установить несколькими способами в зависимости от имеющихся возможностей и типа оконной конструкции.

Изменение конструкции пластикового окна

Чтобы кондиционер эффективно работал, важно сохранить целостность окна и при этом создать преграду горячему воздуху, пыли и шуму для проникновения внутрь помещения. Одним из подходящих вариантов является изменение конструкции пластикового окна

Самостоятельно выполнить данную процедуру будет сложно, поэтому рекомендуется воспользоваться помощью специалистов. Для установки кондиционера требуются следующие конструктивные изменения:

  • Глухую оконную створку разбирают либо меняют на другую.
  • В новой створке монтируют стеклопакет с уменьшенными габаритами и дополнительный пластиковый профиль с внутренним стальным усилением. Профиль используется в качестве горизонтального элемента каркаса.
  • Вместо части стекла между профилем и нижней частью створки устанавливают сэндвич-панель с отверстием для выхода трубы оборудования.
  • На зимний период времени отверстие перекрывают заглушкой либо меняют глухую створку на стандартную, чтобы сохранить эффект от использования теплоизоляционного стеклопакета.

Решение изменить конструкцию окна позволяет эффективно использовать кондиционер, но предполагает крупные финансовые и трудовые затраты. Кроме того, переоборудование не гарантирует, что сэндвич-панель будет сохранять тепло с тем же качеством, как и стандартный стеклопакет, по причине разных технических характеристик.

Использование оргстекла

Избежать возможных проблем, связанных с изменением оконной конструкции, позволяет временный монтаж защитного листа из оргстекла. Конструкцию устанавливают на всю площадь проема одной из створок окна. При этом допускается не демонтировать створку, оставив ее открытой, чтобы создать преграду для шума и пыли и не запускать в окно теплый воздух.

Материальные расходы при использовании данного варианта сводятся к приобретению листа оргстекла и крепежных элементов для москитной сетки. По желанию можно провести герметизацию проема при помощи резинового уплотнителя.

Измерять оконную конструкцию перед монтажом оргстекла следует при открытой створке, чтобы точно определить промежуток от края до начала основной рамы конструкции внутри проема. В этом месте будет установлен лист оргстекла нужных размеров с заранее подготовленным отверстием по размеру трубы кондиционера. При использовании уплотнительной резинки и штатных креплений москитной сетки лист будет ровно расположен в свободном пространстве и закроет проем. С наступлением зимы можно будет снимать уплотнитель и закрывать окно.

Установка сплит системы своими руками

Итак, приступая к установке, необходимо убедиться в наличии необходимых инструментов и расходных материалов. Начать стоит с разметки внутреннего блока кондиционера. Для этого необходимо предварительно выбрать подходящее место в помещении. Когда место выбрано, с помощью строительного уровня монтируется пластина (кронштейн) внутреннего блока, поближе к наружной стене на расстоянии около 10 см от потолка. Дальше на пластину защелкивается внутренний блок кондиционера. Край блока, откуда будет идти вывод трассы, отмечаем, и ведем черту с наклоном в 5 мм на 1 погонный метр длины трассы. Эта линия послужит ориентиром для монтажа коммуникационного короба, который будет скрывать 2 медные трубки в изоляции, дренаж, межблочный и питающий кабеля. После этого необходимо пробурить в наружной стене отверстие, диаметром 40-60 мм.

На фасадной стене здания на балконе, под окном или в другом подходящем месте, недалеко от внутреннего блока с помощью кронштейнов монтируется наружный блок сплит-системы.

Когда наружный блок установлен, к подготовленному ранее отверстию устанавливается коммуникационный короб от внутреннего блока, а дальше прокладывается 2 медные трубки с термоизоляцией – для газа и для жидкости, межблочный и питающий кабель с сечениями, соответствующими потребляемой мощности, а также дренажный шланг.

На ранее смонтированную пластину устанавливается внутренний блок, оба блока соединяются концами трассы (коммуникаций), медные трубки развальцовываются с гайкой, после чего затягиваются с некоторым усилием. Далее вакуумный насос подключается к сервисному порту наружного блока сплит-системы с помощью манометрической станции, после чего из магистрали хладагента извлекается воздух. После всех проведенных процедур, необходимо тщательно проверить герметизацию. Когда качество вальцовки проверено, следует открыть краны/порты внешнего блока кондиционера, запустив в магистраль фреон.

После всех монтажных и пусковых работ, кондиционер необходимо подключить и проверить его работоспособность во всех режимах.

УСТАНОВКА СПЛИТ СИСТЕМЫ ВИДЕО1

Самостоятельная установка кондиционера по техническому руководству, не исключает ошибок, кроме того монтажные работы связаны с высоким риском для жизни. Плюс ко всему – вы раз и навсегда потеряете гарантию и скидку на сервисное обслуживание кондиционера. Если же купить кондиционер с установкой, вы наверняка сэкономите гораздо больше, ведь диагностика и ремонт кондиционера – услуги не из дешевых.

Установка кондиционера своими руками – неоправданный риск!

Компания «Аэросистемы» производит все виды монтажных работ, используя при этом исключительно качественные материалы и множество специальных инструментов. Именно поэтому мы гарантируем правильную и безотказную работу кондиционеров.

Квалификация монтажников и наличие профессионального оборудования обеспечивает 95% гарантии долговечной и безотказной работы сплит-систем. Именно поэтому такую работу лучше поручить специалистам, и не пытаться самостоятельно установить кондиционер.

На что следует обращать внимание при выборе

Чтобы правильно выбрать модель, определить наиболее подходящий тип устройства, производителя и учесть все требования к оборудованию, а также чтобы эти требования и функциональные возможности соответствовали цене, конечно же, необходима консультация специалиста.

Но и Вы, окинув беглым взглядом свое жилье, можете определить, какое решение будет оптимальным.

Главным аспектом выбора оконного кондиционера является его производительность по холоду.

Для бытовых моделей это показатель от 1,5 до 2,5 кВт. В то время как промышленные мобильные кондиционеры обладают мощностью от 3,5 до 85 кВт.

Приблизительно определить необходимую мощность можно из расчета 1 кВт на 10 кв.м. площади при высоте потолка 2,8 – 3 м.

Если в помещении большая площадь остекления, окна выходят на южную сторону или существуют другие дополнительные теплопритоки, то лучше приобрести модель с запасом мощности 15-20%.

Немаловажным фактором при выборе остается функциональное назначение помещения.

Например, аппарат, устанавливаемый на кухне должен иметь высокие показатели производительности для наилучшей борьбы с тепловыделениями.

Система для спальни должна обладать низкими шумовыми характеристиками.

При покупке оконного кондиционера имеет смысл задуматься о факторах, отвечающих за минимизацию уровня его шума, за комфортность распределения воздуха в помещении и простоту управления.

Размеры оконных кондиционеров

Данное устройство предназначено для охлаждения воздуха в одном помещении с определенной квадратурой. Размеры приборов варьируются:

  • длина от 710 до 877 мм;
  • ширина от 428 до 490 мм;
  • высота от 350 до 510 мм.

Размер прибора не должен превышать размер оконного проема, иначе могут возникнуть проблемы в момент установки. Такой агрегат допускается устанавливать в стену, но при условии, если ее толщина не превышает 250 мм. Перед тем, как приобрести модель для установки в пластиковое окно, рекомендуется полностью вычислить все размеры будущего устройства.

Самый маленький оконный кондиционер

Многие стараются максимально сэкономить пространство в помещении, поэтому выбирают небольшие по размеру приборы бытовой техники. В продаже можно отыскать самый маленький кондиционер для окна, его габариты будут следующими:

  • длина – 452 мм;
  • ширина – 325 мм;
  • высота – 313 мм.

Вес устройства не будет превышать 20 кг, поэтому его можно установить самостоятельно. Небольшие по размерам агрегаты не смогут полноценно охлаждать воздух в крупных помещениях. Поэтому такие устройства рассчитаны на маленькие комнаты, площадью до 15 квадратов.

Рекомендуем еще несколько интересных статей:

Установка в пластиковое окно

Установка оконного кондиционера в пластиковое окно – трудоемкий процесс, связанный с конструкцией проема. Лучше всего монтировать блок внутри заранее подготовленного проема, который делается еще до установки окна. Если такого проема нет, установка оконного кондиционера в пластиковое окно производится следующим образом:

  • проверяется надежность оконного проема, при необходимости укрепляется;
  • выбранное место должно быть таким, чтобы после размещения кондиционера оставалось как можно меньше зазоров;
  • аккуратно вынимается стеклопакет из окна с помощью необходимого инструмента (сначала демонтируются штапики, начиная с самого длинного);
  • вставить перемычку на необходимой высоте;
  • закрепить монтажный комплект на необходимом расстоянии;
  • оставшиеся зазоры плотно закрыть пластиком, либо установить приобретенный пластиковый проем для оконных блоков;
  • установить внутри рамы корпус моноблока;
  • вставить в корпус внутреннюю часть, установить на место лицевую панель;
  • обрезать аккуратно стеклопакет по длине, боковые металлические рамки внутри камер;
  • вставить рамки внизу на месте среза, оставшиеся зазоры обработать герметиком (необходимо следить, чтобы внутрь камер не попала пыль, при необходимости вычистить ее перед установкой металлических рамок;
  • установить стеклопакет в створку;
  • подрезать длинные штапики по длине, установить на место;
  • подключить прибор к электросети;
  • произвести тестовую проверку рабочих режимов.

Установка оконного кондиционера в пластиковое окно должна производиться очень аккуратно, с соблюдением точности исполнения технических моментов по подрезке стеклопакета.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

  • Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
  • Дрель для установки крепежа с набором сверл разного диаметра.
  • Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
  • Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

  • Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
  • Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

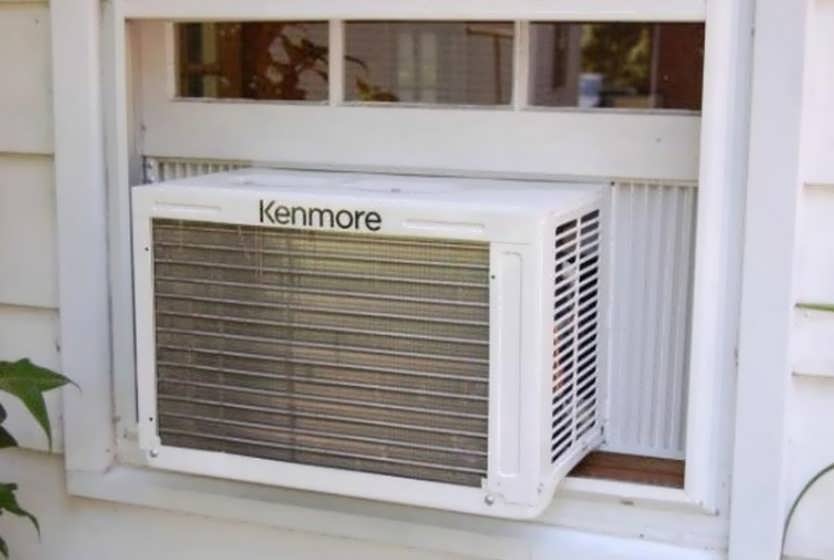

Установка оконного кондиционера


Оконный кондиционер

Установка оконного климатического устройства – задача трудоемкая, которая требует от исполнителя максимальной внимательности и аккуратности. Такой кондиционер представляет собой цельный блок, что немного упрощает монтаж. Все работы выполняются в такой последовательности:

  1. Для начала необходимо определиться с местом установки кондиционера и тщательно подготовить для этого стеклопакет. Окно размечают, по размерам аппарата, затем вынимают стекло и вставляют перемычку. Место под монтаж готово, свободное место рамы необходимо аккуратно застеклить;
  2. Затем устанавливается кронштейн и само устройство. При этом нужно следить, чтобы задняя стенка была немного наклонена, для отвода конденсата;
  3. Далее нужно прикрепить шланг для стекания конденсата. Шланг должен быть идеально ровным, без перегибов;
  4. Выполняется подведение отдельной электрической линии под кондиционер;
  5. Подключается заземление.

После стоит проверить работу оконного кондиционера. Если он не включается, стоит проверить все контакты и устранить неполадки.

Установка внешнего блока кондиционера на балконе

Многие из нас уже не представляют иного способа пережить летний зной, кроме как при помощи кондиционера на балконе. Данное приспособление давно перестало быть предметом роскоши, став незаменимым помощником почти в каждом доме. Существует масса различных марок и моделей кондиционеров, отличных друг от друга своей стоимостью и характеристиками.

Но купить кондиционер – это одно, а установить его – совсем другое. Не всегда вторая задача оказывается настолько же просто разрешимой, как и первая. В большинстве случаев внешний блок кондиционера крепится на фасад дома. Но такой вариант монтажа может быть не осуществим. Тогда решением становится установка кондиционера на балконе.

Решение такое также имеет массу нюансов, как положительных и отрицательных.

Можно ли ставить кондиционер на балконе?

Если Вы наконец-таки задумали прикупить и установить себе кондиционер, не торопитесь бежать в магазин и приобретать его.

Для начала, Вам следует разведать все детали и нюансы, связанные с возможностью его установки в Вашей квартире. Вполне возможны ситуации, когда повесить наружный блок аппарата снаружи здания попросту не получится.

Виной тому могут быть следующие причины:

  • ваш дом может являться памятником архитектуры и представлять историческую ценность;
  • если прямо Вашими окнами находится пешеходная тропинка;
  • фирма – владелец здания может установить запрет на установку различного климатического оборудования.

Отчаиваться в таком случае не стоит, ведь такая проблема может быть разрешима очень простым способом. Наружный блок кондиционера можно разместить на Вашем балконе или лоджии.

Все может быть гораздо прозаичнее в том случае, если вы решили установить данный аппарат в комнате с балконом.

В последнее время установка кондиционера на балконе стала достаточно распространенным явлением ввиду своей простоты и практичности.

Стоит отметить, что и способы размещения агрегата на балконе или лоджии также могут быть различными:

  • монтаж внешнего блока внутри открытого балкона или лоджии;
  • установка внутри остекленного балкона или лоджии;
  • крепеж внешнего блока кондиционера снаружи балкона или лоджии.

Плюсы и минусы кондиционера на балконе

Если же Вы таки решились установить кондиционер на балконе или лоджии, Вам следует осознавать, что такое решение имеет перечень как плюсов, так им минусов. Среди основных преимуществ установки внутри балкона можно отнести:

  • Легкость и безопасность монтажа. Работники, осуществляющие крепеж блока, не подвергаются никакому риску. По этой причине и стоимость установки ощутимо снижается.
  • Защищенность внешнего короба от негативного влияния погодных условий.
  • Легкость и доступность в обслуживании.
  • Значительное сокращение длины магистрали, по которой подается дренажная жидкость, как и количество самой жидкости.

Минусы такой установки заключаются в следующем:

  1. Установку настоятельно рекомендуется проводить на незастекленном балконе или лоджии. Если же балкон остеклен, то во время работы блока все окна должны быть открыты.
  2. Если балкон или лоджия застеклены, возникает проблема быстрого перегревания внешнего блока кондиционера. В этом случае он автоматически выключается.
  3. Наружный блок занимает достаточно много места, уменьшая площадь балкона.
  4. Шумность.

    Звук работающего блока может быть отчетливо слышен в вашей комнате.

Выбор места для наружного блока

Наружный блок сплит-системы сжимает фреон, передавая его во внутренний. Конденсатор, находящийся в этом блоке, отдает теплый воздух, раздуваемый вентилятором. Этот факт стоит учитывать, выбирая место для наружного блока системы.

Определение места для данного блока зависит от ряда факторов. Шум работающего вентилятора может причинять неудобства соседям.

Ветер, направленный на вентилятор наружного блока препятствует его нормальной работе. Установка на застекленной лоджии может создать некоторые проблемы с отводом теплого воздуха.

Попадание прямых солнечных лучей, как и воздействие атмосферных осадков, негативно сказывается на функционировании агрегата.

Выбор места для наружной части системы осуществляется и с учетом сокращения длины трубок, соединяющей наружный и внутренний блоки.

Отдельное внимание необходимо уделить отводу конденсата. Жидкость не должна стекать на фасад дома

Лучше всего отводить конденсат в канализацию, однако это может оказаться весьма недешево.

Место для наружного короба выбирается таким образом, чтобы обслуживание его не вызывало никаких затруднений.

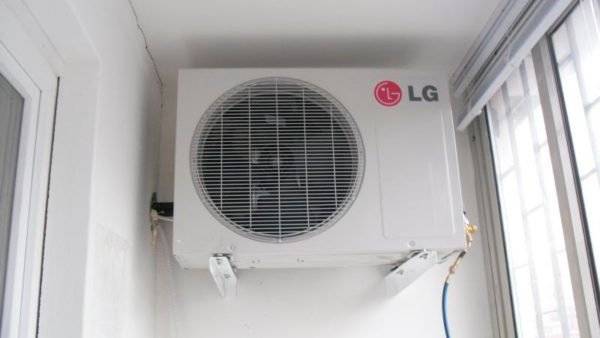

Монтаж кондиционера на балконе

Установка наружного блока на балконе производится с учетом некоторых нюансов. Основные рекомендации в монтаже наружного агрегата на балконе или лоджии заключаются в следующем:

Виды бытовых кондиционеров: от СССР до современности

В зависимости от способа монтажа бытовых кондиционеров и конструктивных решений они подразделяются на:

  • оконные;
  • передвижные;
  • моноблочные;
  • сплит-системы и мульти-сплит;
  • канальные типы;
  • кассетные.

Оконные кондиционеры – разновидность оборудования, представляющая собой моноблок для монтажа на окно или в специально сделанный сквозной проем – в стене или под потолком. Прототипом оборудования стали кондиционеры Бакинского завода (СССР) Достоинства изделий – простота монтажа, самая доступная цена.

Передвижные (или напольные) приборы отличает компактность и мобильность. Они обладают возможностью перемещения в радиусе вывода теплого воздуха на улицу – нередко на расстояние до 2-х метров. Не монтируются. Минусом такого оборудования считается их высокая цена в отличие от сплит-системы, шумность в работе и ограничение мощности до 3-4 кВт.

Моноблочные (или настенные) кондиционеры монтируются на стену двумя крепежами, просты в обслуживании, долговечны. В составе системы один климатический блок. Единственный недостаток моноблочных кондиционеров их немаленькая цена.

Сплит-кондиционеры наиболее популярны. Состоят из внешней и внутренней части. Внешняя часть предусматривает в конструкции вентилятор, компрессор, дроссель. Внутренняя часть обычно монтируется к стене и содержит вентилятор с испарителем. Системы «мульти-сплит» отличаются дополнительными внутренними блоками с различными параметрами работы, что обеспечивает высокую функциональность оборудования и ориентирует его на решение самых разных задач.

Канальные кондиционеры монтируются за уровень подвесного потолка, который полностью закрывает внутреннюю часть оборудования. Инженерные сети канальных систем распределяются по периметру потолка и обеспечивают охлаждение и вентиляцию в любой точке.  Мощность составляет 11-25 кВт. Это хорошее охлаждение офисов или 4-х комнатных квартир. Достоинства: приток свежего воздуха, обслуживание нескольких помещений. Недостатки: нужен проект вентсистем и расчет мощности.

Кассетные кондиционеры также крепятся на подвесной потолок, но по сравнению с канальным типом более аккуратны и охлаждают только наружную решетчатую часть оборудования. Незаметны, применимы для больших помещений.

Рекомендации по размещению

Установка оконного кондиционера своими руками проводится в соответствии со следующими рекомендациями:

  • необходимо подведение отдельного электрического кабеля, установка «автомата» в распределительном щитке;
  • использование бытовых удлинителей запрещается;
  • расположение внешней части моноблока из оконного проема – на расстоянии 25-30 см;
  • при установке в нижней части окна расстояние от пола не менее 75 см;
  • по сторонам блока необходимо оставить минимум 10 см для доступа при техническом обслуживании, для проветривания механизма;
  • от внешней части до ближайшей стены, сооружения и т.д. не менее 50 см;
  • вентиляционные отверстия корпуса закрывать нельзя, это приведет к быстрой поломке оборудования;
  • необходимо соблюдать уклон в сторону внешней части (0,5-1 см) для естественного стока конденсата. Расположение правой и левой стороны на одинаковом уровне;
  • элементы конструкции должны быть надежно закреплены, чтобы избежать излишней вибрации при работе, которая может расшатать монтажную основу, повредить окно.

Размеры оконных кондиционеров

Данное устройство предназначено для охлаждения воздуха в одном помещении с определенной квадратурой. Размеры приборов варьируются:

  • длина от 710 до 877 мм;
  • ширина от 428 до 490 мм;
  • высота от 350 до 510 мм.

Размер прибора не должен превышать размер оконного проема, иначе могут возникнуть проблемы в момент установки. Такой агрегат допускается устанавливать в стену, но при условии, если ее толщина не превышает 250 мм. Перед тем, как приобрести модель для установки в пластиковое окно, рекомендуется полностью вычислить все размеры будущего устройства.

Самый маленький оконный кондиционер

Многие стараются максимально сэкономить пространство в помещении, поэтому выбирают небольшие по размеру приборы бытовой техники. В продаже можно отыскать самый маленький кондиционер для окна, его габариты будут следующими:

  • длина – 452 мм;
  • ширина – 325 мм;
  • высота – 313 мм.

Вес устройства не будет превышать 20 кг, поэтому его можно установить самостоятельно. Небольшие по размерам агрегаты не смогут полноценно охлаждать воздух в крупных помещениях. Поэтому такие устройства рассчитаны на маленькие комнаты, площадью до 15 квадратов.

  • Лучшие очистители воздуха для квартиры;
  • Как сделать воздух в квартире свежим
  • Какой кондиционер лучше — инверторный или обычный.

Схема 2: внешний блок на балконе

Можно ли поставить блок кондиционера, предназначенный для наружной установки, на балкон?

Вначале — о том, зачем это нужно.

Кондиционер на лоджии или балконе без остекления или с открывающимися окнами ставится для того, чтобы упростить его монтаж и (в дальнейшем) обслуживание. Свободный доступ к наружному блоку позволяет при необходимости почистить его теплообменник, вскрыть для ремонта или заправить фреоном, не оплачивая услуги автомобильной вышки (между прочим, от 600 до 1200 рублей в час).

Как может крепиться внешний блок?

Если вы хотите освободить пол балкона — на консоли, непосредственно на стену около окна. Этот способ установки обеспечивает еще одно преимущество: при минимальном расстоянии между блоками сплит-системы вы сэкономите на длине магистралей, а также на штроблении и последующей заделке стены;

Наружный блок установлен на стену около окна. Магистрали имеют минимальную длину.

С таким же успехом внешний блок сплит-системы можно поставить на пару подставок, установленных прямо на пол и имеющих высоту не менее 5 сантиметров. Просвет между дном наружного блока и полом нужен для отвода конденсата: при работе на обогрев он стекает с теплообменника блока в поддон и самотеком отводится через отверстие в нем. Отверстие снабжается пластиковым уголком и шлангом или металлопластиковой трубкой.

Внешний блок стоит на полу балкона.

Здесь хорошо видны подставки под кондиционером.

Личный опыт

Некоторое время назад я тоже озаботился установкой кондиционера в мансардном этаже с выносом внешнего блока на балкон. Предпосылки были такими:

Фронтоны мансарды представляли собой панорамные окна. По углам небольшие фрагменты фронтонов были зашиты 8-ми миллиметровой ОСП с утеплителем и наружной отделкой пластиковыми панелями. Эти участки не обладали ни достаточной площадью, ни нужной прочностью для крепления консолей;

Устройство фронтона исключало классическую настенную установку.

Выносить кондиционер на капитальную стену дома под мансардой тоже не было никакого желания. Это сильно затруднило бы доступ к внешнему блоку для обслуживания. Кроме того, открытые магистрали — сомнительное украшение фасада, а штробить отделанную плиткой из инкерманского камня стену — значит потом искать такую же плитку для того, чтобы скрыть штробу.

Широкий балкон со стальным каркасом и настилом из ОСП полностью решал проблему.

Установка внутреннего блока выполнена на обычные саморезы, притягивающие крепежную пластину к фанерной боковой стене мансарды.

Магистрали проходят за стенкой, в просвете между ней и ломаной крышей мансарды.

На виду остается только шнур питания — и то исключительно потому, что расположение розетки на виду мне удобнее, чем ее скрытый монтаж.

Вот, собственно, и сами скрытые магистрали.

Для их монтажа с минимальными сложностями я установил в стене отдельную дверку под внутренним блоком.

Пространство за дверкой заодно служит для хранения краски, бытовой химии и прочих редко используемых мелочей.

Через фронтон магистрали пропущены в пластиковой канализационной трубе диаметром 50 мм.

Ваш покорный слуга никак не соберется аккуратно зашпаклевать монтажную пену, заполняющую трубку.

Наружный блок приподнят над полом балкона.

Опорой для него служит пара досок, покрашенных гидроизоляционной резиновой краской.

Вибрация наружного блока кондиционера гасится установленными под него толстыми силиконовыми прокладками.

Зазор между полом и поддоном помещает поместиться в нем уголку и дренажной трубке.

Дренаж отводит конденсат за пределы балкона, в водосток.

После двух лет эксплуатации кондиционера можно подвести некоторые итоги:

  • Свободный доступ к внешнему блоку — это реально удобно. Чистка теплообменника от пыли выполняется обычной широкой кистью и занимает не более пяти минут;
  • Вибрация при установке на прокладки не передается полу балкона. Даже сравнительно легкого;
  • Поток от вентилятора лучше направлять за пределы балкона. У меня он дует параллельно окну и создает определенный дискомфорт во время чаепитий на открытом воздухе летним вечером.

голоса

Рейтинг статьи

Инструкция для самостоятельного монтажа оконного кондиционера

Инструмент для работы:

  • электрический лобзик;
  • дрель;
  • рулетка;
  • строительный уровень;
  • болгарка с диском по металлу;
  • ролик для резки стекла;
  • строительный нож.

Лучший вариант — это установка кондиционера в пластиковое окно с проемом нужного размера, изготовленным по заказу. В противном случае место под климатическую технику готовится самостоятельно. Перед монтажом визуально оценивается степень прочности рамы, если она недостаточна, то усиливается металлическим уголком. Установку кондиционера выполняют с помощью крепежного набора, идущего в комплекте, купленного в магазине или сделанного своими руками. На надежность монтажа это не влияет.

  1. Подготовка проема под установку. Выбрав место, где корпус кондиционера помещается с наименьшим зазором, вынимают стеклопакет, вставляют перемычку и подрезают по размеру стекло. Агрегат можно установить на стену, если ее толщина не больше 250 мм.
  2. Закрепление монтажной рамы. Этот элемент предназначен для удерживания кондиционера, поэтому закрепляется болтами с особой тщательностью. С помощью уровня фиксируется небольшой уклон наружу, чтобы обеспечить сток конденсата. Некоторые модели оснащаются кожухом, который заменяет установку рамы.
  3. После установки кондиционера выполняется герметизация зазоров монтажной пеной. Высохший состав срезается ножом. Альтернативным способом служит закрывание щелей поролоном. Мелкие зазоры можно обработать силиконовым герметиком. Повреждения краски на рамах требует закрашивания эмалью аналогичного цвета.
  4. Для отвода жидкости устанавливается дренажный шланг, ему размещают без перегибов и заломов.
  5. Питание агрегата осуществляется от отдельной линии. Являясь электрическим прибором, кондиционер нуждается в заземлении.
  6. После окончания монтажа необходимо проверить работоспособность техники и уровень шума при ее эксплуатации.

Обслуживание моноблока заключается в своевременном промывании теплообменников и замене фильтров.

голоса

Рейтинг статьи

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
