Как подобрать прибор учета расхода воды

Какие бывают виды водомеров, в чем их отличия?

Водомер выполняет роль механизма по учету расхода горячей или холодной воды, проходящей по трубе.

Каждый прибор имеет корпус, крыльчатку, счетный механизм и циферблат, с которого снимаются показатели потребленного водного ресурса.

Торговые сети предлагает несколько типов счетчиков для воды, которые могут быть только для холодной или только для горячей воды. Функционируют они по аналогичным правилам. Различие заключается только в материале изготовления корпуса.

Еще водомеры делятся на энергозависимые и энергонезависимые приборы. В первом случае счетчик работает от электричества и отключается при отсутствии питания. Во втором случае механизм работает автономно.

В зависимости от принципа действия все приборы по учету расхода воды подразделяются на определенные группы.

Ультразвуковые

Принцип работы водомера данного вида основан на создании особых звуковых эффектов, которые возникают при прохождении воды через устройство.

Расчетные характеристики зависят от скорости потока жидкости и ее объема. Прибор считывает эти параметры и на их основании делается вывод об объеме потребленной воды.

Данный вид водомера обладает высокой точностью, но требует дополнительного электропитания и чистых труб.

Электромагнитные

Вода, при прохождении через аппарат, создает электромагнитное поле, которое зависит от скорости потока воды.

Особенностью таких приборов является их точность показаний.

Но следует учитывать, что погрешность учета потребленной жидкости будет зависеть от чистоты H2O, проходящей через водомер.

Если она имеет какие-то включения, то выпавший осадок приведет к искажению результата и счетчик утратит способность к правильным показаниям, не прослужив и 1 года.

Тахометрические (крыльчатые)

В таком приборе вода проходит через крыльчатку особой формы и вращает ее, изменяя показатели прибора. Такие водомеры бывают одноструйными и многоструйными. В первом случае через крыльчатку вода проходит 1 потоком, а во 2 случае она разделяется на несколько струй перед вхождением в крыльчатку.

Многоструйный водомер дает более точные показания учета расхода воды, и он значительно удобней для монтажа. К такому прибору можно установить модуль импульсного выхода и считывание показателей будет происходить удаленно.

Однако такой водомер не подходит для индивидуального пользования, так как установка его осуществляется на трубы, сечение которых превосходит 40 мм.

Суперстатические

Такой прибор отличается особенным конструктивным решением.

В него помещена деталь нестандартной формы, которая создает препятствие и образование вихревой дорожки.

Характеристики водяного вихря считываются электронным устройством. Дает он точные результаты, но их искажение возникает при воде, загрязненной химическими веществами или имеющей повышенную жесткость.

Водомер такого типа требует дополнительного электропитания.

Модификации

Водомеры классифицируются по нескольким критериям. Различия ведут по области применения, конструкции, другим параметрам.

Турбинные ИПУ различают по диапазону температуры:

  1. ВСТН – для горячей воды. Температура от 5 до 150°C.
  2. ВСГН – для магистралей с горячей водой. Диапазон 5 – 95°C.
  3. ВСХН – для холодной воды. Диапазон 5 – 50°C.

Буква Н в аббревиатуре обозначает наличие турбины. Конструктивно счетчики не отличаются, но для измерений в горячей воде применяются более термостойкие и прочные материалы, в ней примесей больше, чем в холодной.

По методу считывания информации различают четыре вида турбинных счетчиков:

  1. С визуальным считыванием показаний.
  2. С радиовыходом. Предусмотрена передача показаний дистанционно, по радиоканалу.
  3. С цифровым выходом. Применяется цифровой модуль для передачи данных.
  4. С импульсным выходом. Позволяет передавать данные на внешний накопитель.

При использовании импульсного выхода к  обозначению типа прибора добавляется буква «д». К примеру, ВСХН – это водяной счетчик холодной воды турбинный, ВСХНд – водяной счетчик холодной воды турбинный с импульсным выходом.

По характеристикам и сфере применения ИПУ с турбиной делятся на следующие виды:

  1. Счетчики VPH. Применяются в ЖКХ, на производстве. Характеризуются надежностью и низкой погрешностью измерений.
  2. Счетчики WI. Используются в системах орошения, в артезианских скважинах, на производстве. Нечувствительны к чистоте воды.
  3. Комбинированные счетчики. Состоят из двух приборов в одном корпусе. Первый, оснащенный крыльчаткой, предназначен для работы в медленном потоке воды. Второй, турбинный, вступает в действие, когда резко возрастает потребление. Переключение происходит автоматически при помощи встроенного клапана.

Применение комбинированных счетчиков ограничено. Трубопроводы с резкими перепадами давления встречаются редко.

Метер СВУ-15

Стоимость от 600 рублей. Водосчетчики этого производителя выпускаются под серией «НЕВОД». Это универсальный прибор, подходящий для замера разной по температуре воды. Многие выбирают этот вариант из ТОП-2021.

Счетчик потраченной воды допускается поставить в современной городской квартире или в доме. Устройство в состоянии выдержать любую характерную для трубопровода температуру воды и стандартный уровень давления.

Производитель выпускает две модификации:

  • с литерой “И” – для передачи импульсов низкой частоты;
  • с литерой “М” – имеет установленные модули категории M-Bus, оснащен автономным питанием и дополнительной памятью.

Этот прибор из ТОП-2021 подключают к умному дому. Среди дополнительных положительных факторов выделяют:

  • наличие антимагнитной защиты;
  • компактные размеры;
  • прочный корпус, предотвращающий протечки;
  • комплектацию, включающаю все необходимое для монтажа.

Кроме того, такой счетчик способен кратковременно выдержать температуру в 100 градусов Цельсия. Среди дополнительных технических характеристик те, кто уже поставил его в квартире, выделяют:

  • класс точности А;
  • монтажную длину, составляющую 110 мм;
  • номинальный расход, равный 1.5 м³/час.

Такой счетчик из ТОП-2021 подходит тем, кто ищет, какой прибор поставить в квартире. Наряду с перечисленными выше преимуществами отмечают пару незначительных недостатков.

Первый заключается в стоимости, она несколько выше, чем у аналогов. Второй выражается в жалобах пользователей, которые упоминают, что приспособление нередко ломается после окончания гарантии.

Несмотря на данные недостатки, модель заслуженно относят к ТОП-2021. Устройство по всем характеристикам подходит для того, чтобы поставить в квартире.

Виды счётчиков для воды

Главной функцией прибора для учёта воды является измерение прошедшего к потребителю объёма воды в кубических метрах или объёму за 1 час. Сфера использования счётчиков для воды достаточна широка и поэтому существует несколько их разновидностей:

  • Основа работы тахометрических счётчиков заключена в работе крыльчатки или турбины в воде. Эти элементы конструкции связаны с подсчётным механизмом, который и показывает итоговый объём.
  • Работа электромагнитных счётчиков заключена в возможности магнитного поля «определять» скорость движущегося по трубам жидкого вещества. Данные модели в большинстве используются в промышленной сфере.
  • В основу работы ультразвуковых счётчиков заключен анализ ультразвука, подающегося в жидкость в трубопроводе
  • Для работы вихревых счётчиков используется особый элемент — тело определённой формы. Устройство производит считывание частоты вихрей вокруг элемента (тела). Скорость движения среды прямо пропорциональна частоте вихрей.
  • Волюмометрические счётчики работают на измерении числа оборотов специальной камеры, обладающей определённым объемом.
    В бытовых условиях используются исключительно тахометрические и электронные приборы.

Рейтинг

Как правило, в квартиры или другие помещения приобретают пару счетчиков — для ГВС и ХВС. Они отличаются друг от друга по цвету и параметрам. Однако, есть и универсальные модели.

Рассмотрим несколько моделей счетчиков воды, пользующихся наибольшим спросом и популярностью.

Для ГВС

Среди приборов учета ГВС лучшими считаются следующие модели:

  1. Пульс 15У-110. Надежная и прочная модель, способная выдерживать давление в сети до 1,6 мПа.
  2. Decast ВСКМ 90-15. Импульсная модель, способная посылать сигналы сразу в управляющую компанию. Максимальная температура воды может достигать 120°.
  3. ВСГ-15-02 110 мм. Популярная модель, обладающая оптимальным сочетанием цены и рабочих качеств. Отличается надежностью и долговечностью.

Эти счетчики считаются лучшими, но они не слишком отличаются от альтернативных вариантов. Если в магазине не оказалось этих моделей, можно купить другие.

Для ХВС

Лучшими счетчиками ХВС считаются:

  1. Бетар СХВ-15. Может устанавливаться в любом положении — горизонтальном, вертикальном и под наклоном. Максимальная температура воды не должна превышать 40°. Выдерживает высокое давление.
  2. Экомера холодный ЭКО-32. Прочный латунный корпус, способный выдерживать давление до 16 Ат. Выпускается в разных типоразмерах, что позволяет подобрать вариант под любой диаметр труб.
  3. Ителма WFK20.D080. Прибор рассчитан прежде всего на работу с холодной водой, но верхний предел температуры у него составляет 110°. Максимальное давление — до 25 Ат.

Все эти модели имеют компактные размеры и небольшой вес, не оказывающий отрицательного воздействия на систему трубопроводов.

Счетчик воды: какой лучше по марке и производителю

Прибор учета воды «Пульс» – универсальный механизм с крыльчаткой или турбинкой от российской компании «АКВА-С». Это высокое качество по доступной цене. Производитель в производстве использует современные технологии и высококачественные материалы, поэтому срок гарантированной службы приборов – 12 лет.

Счетчики Пульс могут устанавливаться на водопроводных линиях и в системах горячего водоснабжения. В первом случае выдерживаемый диапазон температур 5-30°С, во втором до 90°С. Напор воды не должен превышать 1,6 МПа.

Водосчетчики Пульс — это один из лучших брендов на российском рынке.

Счетчик воды «Valtec», адаптированные к российским условиям эксплуатации. Итальянская компания «Valtec» проявила интерес к рынку России. Совместно с российскими инженерами было организовано производства, где и выпускаются счетчики воды этой марки. Многоступенчатый контроль производства, новейшие технологии и высокое качество.

Российский разработчик счетчиков для холодной и горячей воды – ООО «Научно-производственное предприятие «ИТЭЛМА Билдинг Системс». Производство основано на собственных разработках, что делает счетчики воды ITELMA полностью адаптированными под условия эксплуатации отечественных водопроводных и тепловых сетей. Производитель гарантирует 6 лет беспроблемной эксплуатации и 12 лет – минимальный срок.

Счетчики воды «Пульсар» являются продукцией научно-производственного предприятия «Тепловодохран». В модельной линейке есть и универсальные приборы, и для горячей воды, и для холодной, с импульсным выходом и без него. А также с выходами цифрового типа и радиовыходом.

Все представленные выше счетчики воды обладают прекрасными техническими и эксплуатационными характеристиками. И если отвечать на вопрос, какой счетчик лучше установить в квартире или частном доме, то можно смело выбирать любой. Конечно, экономию никто не отменял, поэтому есть в выше предложенном каталоге недорогие варианты, к примеру, марка «Пульс», которая по всем параметрам не уступит остальным.

Виды счетчиков воды

Приборы учета водоснабжения можно разделить на 2 вида. Внешне по своему строению эти два счетчика практически не отличаются друг от друга, однако отличительные особенности все же имеются:

  • для учета потребления горячей воды – обозначают буквой «Г», как правило, корпус прибора красного цвета;
  • для учета потребления холодной воды – обозначают буквой «Х», обычно корпус счетчика изготавливают в синем или голубом цвете.

Счетчики горячего и холодного водоснабжения

Помимо этого к приборам учета водоснабжения также можно применить иную классификацию – по механизму работы приборов.

Тахометрический счетчик

Принцип работы такого счетчика довольно прост и заключается в расположении особой лопастной конструкции. Когда через нее проходит поток воды, она начинает крутиться. Благодаря этому отсчитывается количество оборотов, которое прибор переводит в куб. м или литры.

В зависимости от типа лопастной конструкции тахометрические приборы могут быть двух видов:

  1. крыльчатые – в потоке воды крыльчатка. Крыльчатые модели тахометрических счетчиков водоснабжения в зависимости от количества подключенных узлов бывают:
  • одноструйные – действует один поток воды;
  • многоструйные – поток воды разделяется на несколько струй;

Тахометрический счетчик воды

  1. турбинные – в поток воды помещается турбина;
  2. комбинированные – имеют и турбину, и крыльчатку.

Комбинированный счетчик

Также в зависимости от того, где расположено счетное устройство, тахометрические счетчики могут быть:

  • сухоходными – вода не касается счетного механизма, вращение сообщается путем передачи через специальную магнитную муфту;
  • мокроходными – счетный узел находится в постоянном контакте с водой, что негативно сказывается на сроке службы прибора.

Электромагнитный счетчик

Принцип работы такого счетчика основан на взаимодействии потока воды и магнитопроницаемого цилиндра (снаружи имеются обмотки, а изнутри – электромагнитный слой). Проходя через счетчик, водный поток меняет параметры созданного магнитом индукционного поля.

Электромагнитный счетчик воды

Ультразвуковой счетчик

Такие приборы учета водоснабжения основаны на воздействии ультразвукового колебания на поток воды. В результате датчик анализирует акустический эффект ультразвуковых волн, и на дисплее появляются показания.

Ультразвуковой счетчик воды

Также как и электромагнитные приборы учета, ультразвуковые нуждаются в электропитании, так как имеют электронное счетное устройство.

Счетчик вихревой

В основе работы таких счетчиков особое препятствие – «обтекаемое тело», которое помещается в поток воды. В результате возникают вихревые образования, а датчик прибора фиксирует их частоту и количество.

Вихревой прибор учета

Вихревые приборы учета воды могут быть:

  • одноканальными;
  • двуканальными;
  • многоканальными.

«Умные» счетчики воды

Данный прибор учета потребляемого водоснабжения является многофункциональным, так как может не только вести учет расхода, но и самостоятельно передавать данные поставщику услуг. Также такой прибор оснащен датчиком протечки.

Смарт-счетчик

Электронный счетчик

Такие модели приборов учета отличаются от остальных тем, что имеют специальные термодатчики, которые могут контролировать температуру воды. В результате прибор производит расчет потребляемой прохладной воды по тарифу холодной (ХВС).

Электронная модель счетчика

Параметры механизмов учета нового типа

Если возникла необходимость замены стандартных приборов учета на автоматические, нужно знать определенные нюансы. Именно они будут влиять на качество прибора и его долговечность:

  1. Материал корпуса, проверенный временем, это латунь или бронза. В крайнем случае — нержавеющая сталь.
  2. Цвет корпуса. Как правило, для холодной и горячей воды они разные. Синий для холодной воды — красный для горячей. Универсальные приборы серого цвета.
  3. Гарантийный срок такой же, как и на обычные механические приборы учета. Шесть лет на холодную воду и четыре года на горячую.
  4. Класс точности. Градация метрологической погрешности есть в паспорте изделия. Различают четыре класса точности A, B, C, D. Приборы класса «А» — самые простые. Соответственно класс «D» — высокоточные, но и самые дорогие приборы учета.

Если подобран качественный водомер, он будет обладать большим сроком эксплуатации. А это от 10 до 2 лет. Что для холодной воды это два поверочных промежутка.

Вентильная разновидность приборов

Принцип действия вентильного устройства схож с перечисленными выше. Он относится к разряду сухоходных. Но в его конструкции есть полезное усовершенствование – введена возможность монтажа водопроводного вентиля внутри прибора, благодаря чему можно сразу перекрыть воду. Эта конструктивная особенность легла в основу названия.

Вентильный счетчик прост в установке. Веский плюс – лицевую индикаторную часть счетчика можно поворачивать на 360°. Кроме того, проворачивать можно в трех измерениях, что облегчает возможность считывания данных. Его также можно оснастить импульсным выходом.

Как экономить воду по счетчику?

Когда счетчик успешно установлен и введен в эксплуатацию, то появляется возможность выявить и исключить источники перерасхода. Это особенно актуально для семей с небольшим достатком.

А если учитывать постоянное удорожание тарифов, то вопрос о том, как можно экономить воду по счетчику, становится животрепещущим.

1 — проверка на протечки

После того, как счетчик установлен, следует направить внимание на состояние всех магистральных труб и приборов. Обычно у нас «не дотягиваются руки» к различным бытовым мелочам, вроде протечки, которая практически всегда есть в каждом доме

Нам часто кажется, что на это можно закрыть глаза. И воды утекает минимальное количество, и наши финансовые потери могут исчисляться разве что десятком копеек.

Но на самом деле все не так безоблачно, так как по статистике, при неисправном сливном бачке в никуда за год уходит 65000 л воды, а при протекающем кране так вообще баснословные 75000 л воды в год.

Также не забывайте про подтекающие стыки труб. И если все подытожить, то в год выходит довольно внушительная сумма, которая просто исчезает. Вроде подтеки минимальные, но «по капле и озере наполнить можно».

2 – использовать правильные смесители

Целесообразней будет использовать вместо обычных вентилей рычажные смесители. Их плюс заключается в том, что вода перекрывается мгновенно в отличии от вентиля. А если учесть, что отрываем кран мы по много раз на дню, то в конечном итоге удастся сэкономить солидную сумму денег.

3 – почините унитаз

Проблемы заключается не только в том, что унитаз может банально течь. Существуют их отдельные виды с двумя вариантами работы слива: обычным и экономичным. Последний обеспечит экономический эффект около 25 л в воды за сутки. За год же это получается около 7500 л, что согласитесь, весьма неплохо.

Безусловно, значительный перерасход воды наблюдается при неисправности сантехники – надо своевременно устранять течь в унитазе.

4 – используйте душ вместо ванны

Преимущества душа очевидны для любого читателя, особенно для тех, кто придается водным процедурам несколько раз в день. Подобный подход поможет вам реально сэкономить не только средства, но и личное время.

А что касается средств, то за 5 минут принятия душа израсходуется примерно 80 л воды, чего не хватит для того, чтобы набрать даже половину ванны стандартного размера. Подобный способ экономии воды поможет вам сохранить до 1700 рублей в год.

На рынке также имеются насадки для душа с аэраторами, они перемешивают воду с воздухом. Помимо приятного массажного эффекта, они также потребляют в два, а то и в три раза меньше воды без снижения эффективности. Желательно подобрать аэратор для смесителей на кухне и в ванной.

4 – установите водонагреватель

Установка нагревательного оборудования может существенно снизить расходы на горячую воду. Зачем брать ее из ГВС, когда ее можно и подогреть самому. Чтобы понять, насколько это целесообразно, просто стоит подсчитать затраты на электричество и подогреваемую воду.

Сравнить их с расходами на горячую воду, которая подается из централизованной сети. Выигрыш будет явно не на стороне последней. Также советуем подогревать воду после 10 вечера или рано утром, когда ниже тарифы за электроэнергию.

5 – думайте экономично

Мы каждый день два или более раз чистим зубы. Обычно во время гигиенической процедуры, когда идет обработка щеткой и пастой, кран остается открытым. Не будет лишним закрывать кран в этот период, а открывать только по надобности.

Звучит, конечно, забавно, но при подсчете расходы воды из-за такой мелочи, становится уж совсем не смешно.

Стоит правильно подойти к процессу мытья посуды. Кран потребляет обычно 5 литров воды в минуту и открыт независимо от того, чем мы в это время занимаемся.

Следует его открывать также по надобности и не наносить на посуду слишком много моющего средства, т.к. для того, чтобы его смыть, потребляется тоже много воды. Хорошим способом сэкономить на мытье посуды – будет покупка машинки для мойки посуды.

Если вам необходимо помыть продукты, то помойте их в ёмкости, чем под открытым краном, это тоже сохранит вам весомое количество средств в год. А одна «большая» стирка вещей будет гораздо экономичнее, чем несколько «маленьких».

Способы установки

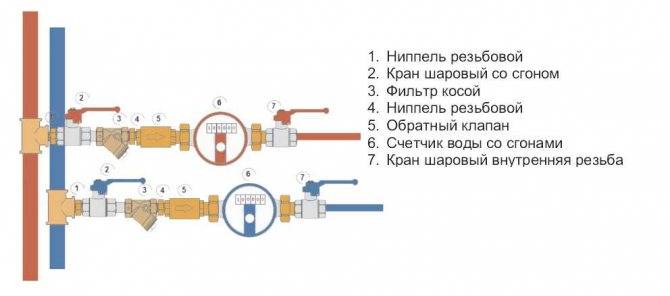

Схема установки водомеров

После того как тип устройства выбран, нужно смонтировать его. Всего существует три способа установки водомера:

  • вертикальный;
  • горизонтальный;
  • диагональный.

Все зависит от расположения участка водопровода, на который будет установлен счетчик. Главное, чтобы к прибору был открыт свободный доступ для снятия показаний. Питьевой водомер монтируют сразу после входа трубопровода в квартиру от общего стояка, но до точек разветвления подачи жидкости к сантехническим приборам.

Монтаж проводят только таким образом, чтобы поток воды двигался по указанной на счетчике стрелке. Устанавливают водосчетчик в таком порядке:

  • запорный кран;
  • фильтр грубой очистки;
  • прибор учета расхода воды стрелкой в сторону её подачи на квартиру/дом;
  • обратный клапан на выходе.

Предварительно нужно собрать все водопроводные узлы в единую конструкцию по приведенной выше схеме. Затем по её длине вырезают участок трубы. На концы тубы нарезают резьбу и накидывают зажимные гайки. После этого устанавливают счетчик. Весь блок фиксируют резьбовыми гайками.

После монтажа прибор нужно ввести в эксплуатацию. Для этого следует пригласить сотрудника управляющей компании, который опломбирует счетчик, снимает начальные его показания, проведет их регистрацию. Они будут являться точкой контрольного отсчета.

Разновидности счетчиков

В первую очередь СГВ и СХВ имеют существенное отличие — материалы внутренних элементов. Для прибора на горячую воду нужны более устойчивые составляющие, поскольку воздействие высоких температур негативно влияет на механизм водомера.

Классификация приборов проходит по способу их работы. Выделяют такие устройства:

  • Механические (тахометрические). Работают по принципу вращения крыльчатки, которая приходит в действие при движении через устройство потока жидкости. В свою очередь влияние на работу лопастей оказывает тахометр, который и реагирует на воду. В дальнейшем счетный механизм выводит информацию на табло. Все механические водомеры дополнительно делят на многоструйные, одноструйные и турбинные. Положительные моменты тахометрических счетчиков — их энергонезависимость. Однако за счет наличия движимых элементов прибор быстрее выходит из строя.
  • Импульсные приборы с индикатором. Могут считывать расход воды по количеству импульсов. Их заранее настраивает на заводе производитель. Самым популярным считается водомер Пульс 15УИ-80.
  • Ультразвуковые. Работают по принципу разгона волны вместе с потоком транспортируемой жидкости и потом обратно. Расход воды вычисляется по разнице, возникающей с образованием колебаний на момент преодоления потоком датчиков. Всего в ультразвуковом водомере есть четыре элемента — вычислитель, расходомерная зона и два передатчика рабочих импульсов. Каждый из них по-своему управляет ультразвуком и в первую очередь генерирует его. Показания такого прибора максимально точны при условии чистоты труб водоснабжения изнутри. Служит ультразвуковой водомер до 15 лет.
  • Вихревые универсальные (СВУ). Приборы учета расхода воды имеют в конструкции специальный герметический элемент и датчик давления. Работа счетчика строится на принципе вихревой дороги. Водомер выдает максимально точные данные, но при условии прохождения через него только чистой жидкости (без примесей). Служит такое устройство около 8 лет.
  • Электромагнитные. Работают по принципу магнитной индукции. Роль проводника в них выполняет именно вода. Она движется в поле магнита, образуя силу. Её величина в свою очередь напрямую зависит от скорости потока жидкости. Магнитное же поле генерируют катушки индуктивности. Данные выводятся на табло.


Вихревой


Электромагнитный


Импульсный


Ультразвуковой
