Основные принципы и схемы как обвязать калорифер

Принцип действия

Канальный нагреватель воздуха электрический

Калорифер (канальный нагреватель) – это универсальное устройство, занимающееся передачей тепловой энергии от нагревательного элемента приточному воздуху. Прибор работает как теплообменник. Он состоит из труб, по которым циркулируют воздушные массы. В трубах происходит передача тепловой энергии от одного носителя к другому.

При поступлении воздуха в агрегат через решетку происходит нагрев масс за счет теплообмена от труб. Далее вентилятор обдувает прибор и подает нагретый воздух через диффузор в комнату. Чтобы устройство работало бесшумно, применяются специальные звукопоглощающие элементы. Когда установка отключается, клапаны закрывают доступ холодного воздуха с улицы в систему.

Работать без системы обвязки калорифер не может. Для его функционирования потребуются узлы регулирования, которые выполняют следующие функции:

  • Контроль работы. Детали обеспечивают постоянный режим функционирования и сообщают о сбоях.
  • Обеспечение бесперебойной работы теплообменника. Оповещение об аварийных ситуациях.
  • Контроль температурного режима и его регулировка. Температура должна быть в пределах расчетных показателей для равномерного нагрева.
  • Предотвращение обледенения.

Водяной калорифер не может работать без вспомогательных узлов

В состав системы входят следующие элементы:

  • Запорная арматура. Это краны для перекрытия потока теплоносителя, которые производятся из прочных материалов (сталь, латунь). Выбирается по мощности прибора.
  • Обратные клапаны. Являются барьером на пути оттока жидкости. Выбор производится по диаметру трубопроводов.
  • Привод и клапаны регулировки. Являются основной и важнейшей частью узла обвязки.
  • Манометр, термометр.
  • Кран для удаления воздуха и слива.
  • Клапан балансировки.
  • Насос.
  • Фильтр. Используется сетка с ячейкой размером 500 микрон.

Системы потребления теплоэнергии: узел регулирования приточной установки

Систем, которые совмещаются с калорифером, может быть несколько. Это и вентиляционная система, и радиаторное отопление, астоит вспомнить и напольное отопление, и еще тепловую завесу. Можно в общих чертах рассмотреть каждую.

Системы, совмещенные с калорифером:

  • Вентиляционная система – на предельную температуру теплообменника влияют технические параметры оборудования, калорифер обязательно нужно защитить от замерзания. То есть зимой, когда «подается» минусовой воздух, нельзя снижать расход энергии или температуру теплоносителя ниже, чем определяет система.
  • Радиаторное отопление – есть строгое ограничение температуры теплоносителя. Но вот снижаться она может сколько угодно, даже до прекращения работы, и это основное отличие этого пункта от вентустановки.
  • Напольное отопление – отличие от радиаторного в том, что максимальная температура теплоносителя ограничивается. Обычно она не превышает 50 градусов.
  • Тепловая завеса – рабочее время ее не превышает и пары минут. Место для установки всегда располагается подальше от источника обогрева. Обычно это подпотолочное место.

Что же касается эффективности, то здесь стоит вынести на первое место именно устройство тепловентилятора. Энергия при этом потребляется в меньшем количестве. Но итоговый выбор за вами.

Управление электрокалорифером

Управление нагревателем обычно осуществляется ступенчато, сначала включается первая ступень нагревателя, затем последовательно включаются/выключаются следующие ступени, так называемые опорные. Соотношение между временем включения и отключения зависит от необходимости в нагреве. Выходная мощность электрического нагревателя вычисляется по ПИ-закону, регулируемая величина — по датчику температуры приточного воздуха.

Сигнал управления устройством, непосредственно регулирующим мощность, в качестве которого могут применяться тиристорные регуляторы, твердотельные реле, обычные контакторы, может быть либо аналоговый с напряжением 0-10V, либо дискретный.

При включении нагрева, сначала включается первая ступень и за счет плавного изменения мощности, которое происходит благодаря управляющему сигналу 0-10V, обеспечивается точное поддержание требуемой температуры. Если мощности первой ступени не хватает, то включается вторая ступень, а производительность первой ступени сбрасывается и начинает регулирование заново. Если не хватает мощности двух ступеней, то включается третья ступень и т.д. При необходимости снижать температуру, основное регулирование осуществляется с помощью первой ступени, остальные ступени выключаются по мере надобности.

Для защиты от частого включения ступеней мощности, используется гистерезис, равный примерно 10 % мощности. То есть вторая ступень включится при значении выходной мощности 105 %, выключится при снижении до 95 % (205 % и 195 % для третьей ступени, соответственно).

Общий алгоритм работы системы

Запуск системы осуществляется следующим образом. В режиме ожидания зимой система выключена и перед запуском никаких предварительных действий не требуется. В этом, кстати, заключается еще одно отличие от систем водяного обогрева, где перед запуском необходимо прогревать калорифер до заданной температуры.

При переходе в режим Работа, включается ТЭН калорифера и начинается плавное увеличение мощности нагрева. Одновременно с включением калорифера, открывается воздушная заслонка. Затем, с некоторой задержкой, запускается вентилятор приточного воздуха. При этом уставка температуры начинает плавно снижаться до номинального значения.

Переход установки в дежурный режим должен сопровождаться продувкой электронагревателя. Во время продувки, питание с электронагревателя снимается, но вентилятор должен продолжать работать в течении некоторого времени, для охлаждения калорифера и только после этого выключаться. Иначе, если не соблюдать это правило, ТЭН нагревателя может просто выйти из строя.

Такой же алгоритм действий и при срабатывании защиты от перегрева — сначала должен выключаться нагрев, затем идет продувка калорифера вентилятором и только после этого отключение вентилятора.

Также должна быть предусмотрена блокировка работы электронагревателя при выключенном приточном вентиляторе. В случае резервирования вентиляторов, которое позволяет продолжать работу вентустановки, используя резервный вентилятор, в случае отказа основного, переключение происходит при поступлении сигнала аварии с работающего вентилятора (термоконтакт, авария ПЧ) либо по сигналу с прессостата. Если же и в случае резервного приходит сигнал об аварии, установка выключается.

Для вентиляторов должны быть предусмотрены следующие виды защит:

  • Сигнал о перегрузки электродвигателя, по срабатыванию встроенного термоконтакта.
  • Отказ преобразователя частоты, при этом контроль электрических параметров двигателя осуществляется встроенными функциями самого ПЧ.
  • Обрыв ремня. Фиксируется по срабатыванию датчика перепада давления на вентиляторе.

При срабатывании защиты электродвигателя вентустановка переходит в дежурный режим и в журнал контроллера записывается событие «Перегрузка».

При поступлении сигнала «Отказ ПЧ» установка также переходит в дежурный режим, снимается сигнал подачи питания на преобразователь частоты, и в журнал  записывается событие «Отказ ПЧ». В системах с резервированием вентиляторов вместо перехода в дежурный режим контроллер включает резервный вентилятор.

При поступлении сигнала с пожарного датчика, установка переходит в дежурный режим. При этом останов происходит сразу, без продувки электрокалорифера.

Работа остальных элементов вентустановки, в принципе, ничем не отличается от работы в установках с водяным калорифером, поэтому в данной статье их можно не рассматривать.

Схемы и типы исполнений смесительных узлов UTK

По-умолчанию к реализации предлагается смесительный узел терморегулирования UTK исполнение 0 без арматуры, гибких подводок и термоманометров. Возможно изготовление нестандартных узлов обвязки по эскизам и техническому заданию заказчика.

Смесительный узел построен по трехходовой схеме регулирования

  • Шаровые краны 1 служат для отключения узла от тепловой сети.
  • На подающей линии узла имеется фильтр 2 для горячей воды. По мере загрязнения необходимо очищать фильтрующий элемент фильтра.
  • На подающей линии узла установлен трехходовой регулирующий клапан с сервоприводом 3 пропорционального регулирования. Вход В клапана соединен байпасом с обратной линией узла.
  • На байпасе установлен обратный клапан 5 для предотвращения перетекания теплоносителя из подающей линии в обратную минуя воздухонагреватель.
  • На подающей линии узла установлен циркуляционный насос 4 для обеспечения циркуляции теплоносителя по «малому» контуру.

Контроллер

  • датчики температуры:
    • температура воздуха в канале
    • температура обратной воды на выходе из калорифера
  • управление EC вентилятором сигналом 1-10 В
  • управление трехходовым краном смесительного узла сигналом 1-10 В
  • управление приводом воздушной заслонки
  • управление электрокалорифером плавно по сигналу ШИМ, через твердотельные реле
  • задействовал программируемые входы аварий:
    • авария по внутреннему датчику перегрева в калорифере
    • авария по датчику пожарной сигнализации в калорифере
    • авария размораживания калорифера по капиллярному термостату
    • авария протечки воды
  • управление комбинированным нагревом: вода + электричество с приоритетом на воду
  • программируемый режим день / ночь

Типовые сценарии:

  • В режиме работы “электрокалорифер”:
    • плавное регулирование по сигналу ШИМ с периодом 4 сек.
    • плавный старт с прогревом
    • плавное выключение с продувкой электрокалорифера на низкой скорости вентилятора
  • В режиме работы “вода”:
    • настраиваются уставки для температуры обратной воды: “темп. рабочая” (+30 °С), “темп. дежурная” (+20 °С), “темп. угроза замораживания” (+10 °С), “темп. прогрева” (+45 °С)
    • если температура обратной воды падает ниже “темп. рабочая”, то Контроллер переходит в режим работы по приоритету воды вместо температуры в канале
    • если температура обратной воды падает ниже “темп. угроза замораживания”, то Контроллер переходит в режим аварии, выключает вентилятор, закрывает воздушную заслонку
    • при старте системы, сначала прогревается калорифер до “темп. прогрева”, после этого открывается заслонка и включается вентилятор
    • при остановке, система переходит в дежурный режим, температура обратной воды поддерживается на уровне “темп. дежурная”
  • В режиме работы “вода + электро” с приоритетом на воду:
    • при старте системы, если температура обратной воды не достигает “темп. прогрева”, то подключается электрокалорифер
    • в ходе работа, если теплопроизводительность водяного калорифера недостаточна, то включается в работу электрический калорифер
  • Переключение режима день / ночь:

Интересные возможности Контроллера, которые планировал использовать:

  • возможность регулировки температуры по внешнему датчику температуры в помещении с каскадным коэффициентом, который показывает на сколько градусов надо изменить температуру воздуха в канале при изменении температуры в помещении на 1 °С
  • для калориферов из нескольких секций (у меня три секции по 1 кВт) предусмотрена ступенчатая коммутация: одна ступень плавно плюс три ступени дискретно

Разводка теплоносителя

Как выглядит разводка теплоносителя для батарей в моей квартире:

  • от общего стояка идет гребенка на 4 квартиры
  • между подачей и обраткой стоит регулятор перепада давления. Он настроен примерно на 200-300 кПа
  • ввод в квартиру выполнен металопластиком 20 мм
  • внутри квартиры изначально была выполнена разводка последовательно от одной батареи до другой
  • переделал последовательное подключение на гребенку с индивидуальной разводкой до каждой батареи

Первым делом решил сделать оценку, сколько я могу снять со своей трубы отопления:

  • рабочее давление в системе — 8-9 Bar, опрессовочное около 12-16 Bar
  • при уличной температуре 0 °C, входная вода — 40 °C, выходная — 25 °C
    • расход на отопление по счетчику примерно 20 кВт*час в сутки
    • на батареях стоят регуляторы — поэтому они еле теплые — этого хватает чтобы поддерживать комфортную температуру в квартире +23 °C
    • если полностью открыть все регуляторы, то расход будет порядка 50 кВт*час в стуки на квартиру
  • при уличной температуре -25 °C, входная вода — 70 °C, выходная — 45 °C
  • по моим оценкам у меня есть запас 2-4 кВт*час, которые я могу дополнительно снять не нарушая работу батарей

Мощность, которая доступна для водяного калорифера сильно зависит от домовой автоматики (а у нас она погодозависимая).
Поэтому я решил подстраховаться и поставить перед водяным дополнительно электрический калорифер, который уже эксплуатировался в приточке.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

  • Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
  • С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
  • Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
  • Калориферы снабжают термостатом, который предупреждает возникновение пожара.
  • В системе вентиляции для контроля за перепадами давления устанавливается манометр.
  • На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

(голосов пока нет)

Как выглядит схема обвязки калорифера

Принцип работы можно обрисовать в общих чертах. Вода, то есть теплоноситель с высокой температурой, поступает в сам калорифер, проходя сначала фильтр-отстойник, а потом важный трехходовой клапан. Чтобы вода шла под нужным давлением, используется небольшой циркуляционный насос. Вода, уже охлажденная, поступает в обвязку, идет к котлу, и некоторый ее объем также поступает в клапан.

Что же с трехкодовым клапаном, так он обязательно идет в комплекте к обвязке калорифера, и считается важным регулировочным компонентом. Он дает поддержание постоянной температуры и объем теплоносителя, поступающего в прибор отопления. Когда температура горячей воды повышается, этот клапан уменьшает ее подачу, а подача охлажденной воды в это время увеличивается. Получается, что обвязка теплового обменника, не прибегая к изменению давления воды в системе, температуру ее изменяет.

Возьмите на заметку:

  • Регулировочный клапан – основной участник обвязки калорифера, работает он в авторежиме, управление происходит электроприводом. В комплекте обвязки есть различные датчики, они подают сигналы на электропривод, за счет чего и регулируется и поддерживается на нужном уровне температура.
  • Проектирование обвязки – могут быть типовые схемы связок, которые, в принципе, подключаются и к калориферу, но все же их придется подгонять под устройство. Обвязка все же обычно проектируется для всякого конкретного прибора.
  • Варианты размещения обвязок – это может быть или вертикальный, или горизонтальный способ. Но не всякая обвязка может действовать во всяком положении. Потому расположение обвязки определяется при проектировании вентустановки. Иначе некорректная работа обвязки калорифера гарантирована, а то и вовсе он откажется работать.

Обвязка калорифера может строиться по нескольким схемам. На практике же чаще используют типовую схему, конструкция которой проста, и надежность достаточно высокая.

Приточная вентиляция с водяным подогревом воздуха

Подогрев воздуха до необходимой температуры обеспечивает водяной нагреватель. Он представлен в виде радиатора с трубками, в которых находится теплоноситель. На трубопроводе имеется оребрение, способствующее увеличению площади соприкосновения с циркулируемым воздухом.

Принцип работы системы такой: теплоноситель нагревает до нужной температуры трубки, они отдают тепло оребрению, которое в свою очередь нагревает воздух. Таким образом, осуществляется теплообмен.

Приточная вентиляция с водяным подогревом воздуха намного выгоднее, чем подогрев с использованием электричества. С другой стороны, внутри водяного нагревателя имеется вода, поэтому существует угроза ее замерзания при минимальной работе радиатора.

Регулировка мощности такого устройства осуществляется за счет электрического и сантехнического компонентов.

  1. Зона с датчиками контроллера и температуры. Сервопривод, контролирующий клапан.
  2. Смеситель, он отвечает за нагревание воды в нагревательном оборудовании до необходимой температуры.

Электрический компонент будет управлять сантехническим узлом. Достаточно задать необходимую температуру нагрева воздуха, и система выполнит данную программу.

Варианты узлов обвязки

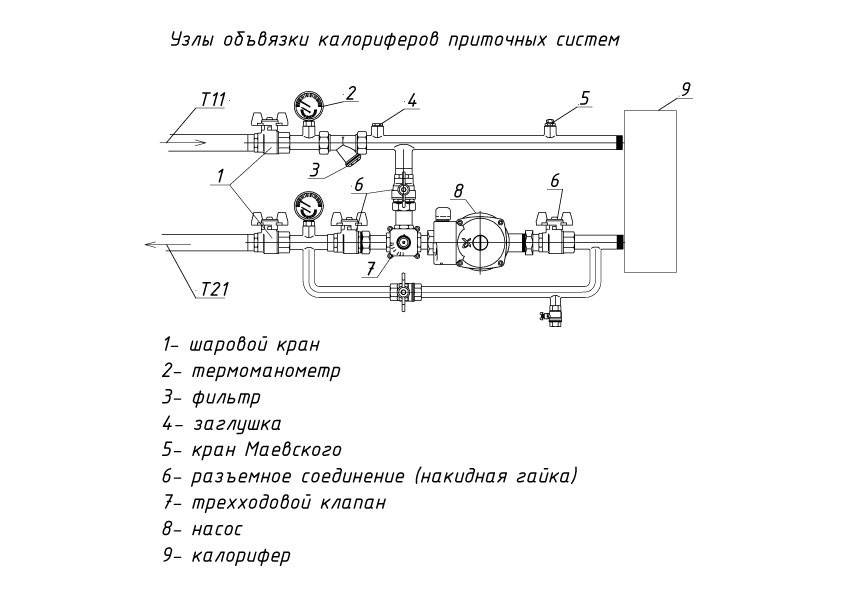

Схема узлов обвязки калорифера с трехходовым клапаном.

Обвязка калорифера включает в себя элементы, регулирующие температуру теплоносителя, подводку, контрольные приборы

Важно правильно подобрать составляющие обвязки так, чтобы они соответствовали параметрам теплообменника. Здесь имеется в виду диаметр патрубков, расход теплоносителя. Стандартная обвязка калорифера включает:

Стандартная обвязка калорифера включает:

  • насос;
  • измерительные приборы: манометры, термометры;
  • шаровые краны;
  • байпас;
  • фильтр очистки;
  • подводку;
  • клапан с электроприводом (двух- или трехходовой).

Стандартный узел обвязки с жесткой подводкой. Подобным образом элементы соединяются, когда в использовании гибкой подводки нет необходимости и все коммуникации проложены с помощью стальных труб. При этом место расположения узла уже заранее известно. Данный вариант установки обвязки водяного калорифера для вентиляции является наименее затратным и несложным при монтаже.

  • шаровый кран: 1;
  • фильтр: 2;
  • регулирующий клапан с приводом: 3;
  • насос: 4;
  • обратный клапан: 5;
  • термоманометр 6.

Гибкая подводка отличается тем, что вместо стальных труб используются гибкие гофрированные шланги. Узел, выполненный в подобном плане, более функционален. Он устанавливается там, где применение обычных труб невозможно. При необходимости для лучшего контроля количество термоманометров может быть доведено до 4-х.

Качество работы: узел обвязки калорифера приточной установки

Выделяют 2 способа монтажа устройства, определяет которые схема теплообмена. Если говорить о естественной вентиляции, при ней калорифер должен располагаться в подвале возле точки водозабора. При принудительной вентиляционной системе устройство грамотно начнет функционировать только с правильным монтажом узла обвязки калориферного модуля.

Данные приборы позволяют регулировать уровень температуры теплообменника:

  • Байпас;
  • Подводка;
  • Фильтр очистки;
  • Насос;
  • Шаровые краны;
  • Термометры и манометры;
  • Клапан с электроприводом.

Если речь идет о монтаже узла обвязки с жесткой подводкой, проведение коммуникаций пройдет с использованием стальных труб. Иногда для установок используется и гибкая подводка с гофрированными шлангами в системе. Место узла определяется заранее. Каких-то серьезных расходов обвязка узла не предполагает.

Рекомендации по монтажу

Для каждой системы обогрева подбирается свой вариант обвязки и способы ее монтажа могут существенно разниться. Но есть ряд одинаковых правил, которых нужно придерживаться:

  1. По требованиям СНиП уровень установки котла всегда принимается ниже положения радиаторов. Напольные отопители устанавливаются на негорючие поверхности — бетон, металл, глина. Должен обеспечиваться беспрепятственный доступ к настенным агрегатам. В котельной предусматривается наличие вытяжки и освещения.
  2. При установке коаксиального дымохода все монтажные стыки требуют герметизации.
  3. По завершении монтажа котла и дымохода устанавливается блок безопасности: сначала манометр, после предохранительный клапан, за ним — воздухоотводящее устройство.
  4. К коллектору подсоединяется труба сечением 1¼ дюйма, в которую врезается блок защиты, гидрострелка, насос и второй воздухоотводчик.
  5. Подача теплоносителя от гребенки к батареям организуется посредством трех труб сечением 1 дюйм, свободные патрубки заглушиваются.
  6. При обустройстве комбинированной системы контур «теплого пола» оборудуется индивидуальным насосом.
  7. Расширительный бачок размещается на участке от котла до гидрострелки.

Если ставятся специальные приборы, используемые для полной автоматизации работы котла, в схеме обвязки нужно предусмотреть возможность регулирования обогрева. Для этого на улице устанавливается датчик температуры, а в котельной — термостат.

Для обвязки одно- и двухконтурных газовых котлов могут применяться различные схемы. Выбор зависит от типа отопительных приборов, рода теплоносителя, необходимости подсоединения дополнительных контуров.

Ниже предлагаем посмотреть видео по теме.

5 грубейших ошибок монтажа газового котла с крупными последствиями:

Схема подключения, обвязки газового настенного котла:

Устройство узла смешения теплый пол

Главным элементом узла смешения для отопления является клапан, который отвечает за смешивание теплоносителей. Он бывает двухходовый или трехходовый.

Двухходовый клапан состоит из головки термостата, внутри которой помещается датчик жидкости. Этот датчик, при подаче теплоносителя, фиксирует его температуру. Если она превышает норму, то головка поворачивается, тем самым закрывая вход в конту. Обычно охлажденная жидкость из обратки открыта всегда. Горячий же теплоноситель пропускается к трубам только тогда, когда температура теплого пола понижается. Двухходовый клапан вполне справляется с системой небольшого помещения, потому что он пропускает теплоноситель лишь в один контур.


Если же необходимо обогреть квартиру более 200 квадратных метров, то нужно применять трехходовый клапан (у двухходового малая пропускная способность).У такого клапана три соединения, т.е. он обслуживает не один, а несколько контуров. В нем перемешивается горячая и холодная вода. Также он перераспределяет потоки с жидкостью разной температуры. Трехходовой клапан снабжен сервоприводом, который и регулирует его работу.


Главной частью этой части системы является заслонка, которая ставится так, чтобы вода смешивалась в определенном количестве при пересечении потоков холодного и горячего теплоносителя. Ее можно отрегулировать согласно нормам. Можно сдвинуть заслонку в другую сторону, тем самым увеличивая поток горячей воды, если температура на улице понизилась. Располагается она на месте встречи горячих и холодных потоков у котла. В отличие от двухходового клапана подача горячей воды не перекрывается. Количество горячего и холодного теплоносителя зависит от положения заслонки: какую воду она пропускает в большем соотношении, а какую в меньшем. Смешиваясь, потоки образуют теплоноситель определенной температуры.


В теплый пол смесительный входят и погодозависимые датчики.

Если температура воздуха повысилась, то может увеличиться подача холодной воды.

При уменьшении температуры в морозы поток горячей воды может усилить свою интенсивность.

Важной частью системы является балансировочный клапан вторичного контура. Он смешивает горячую воду подающей трубы и холодную обратной в необходимых для отопления пропорциях. О пропускной способности клапана свидетельствует шкала на нем

Чтобы случайно не изменить положение балансировочного клапана, его закрепляют зажимным ключом. Шестигранным ключом можно изменить настройку клапана

О пропускной способности клапана свидетельствует шкала на нем. Чтобы случайно не изменить положение балансировочного клапана, его закрепляют зажимным ключом. Шестигранным ключом можно изменить настройку клапана.


Перепускной клапан предохраняет циркуляционный насос от повреждения вследствие понижения давления, которое возникает от случайного прекращения потока воды через насос.

Его целью является поддержание давления воды. Когда оно падает, клапан срабатывает. В результате этого горячая вода идет по байпасу(резервный путь в аварийном состоянии) в батареи центрального отопления.

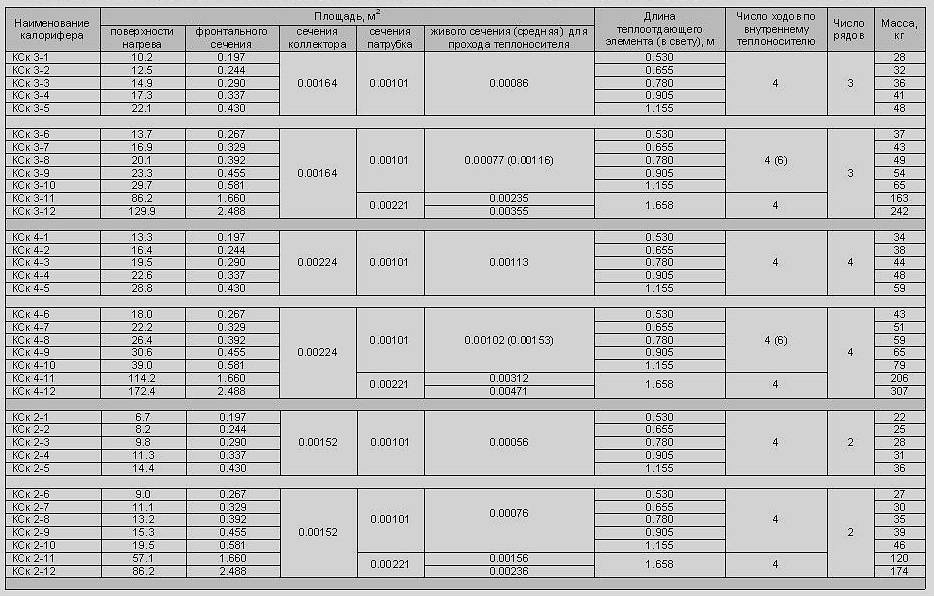

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

  • Тепловая мощность.
  • Определение размера фронтального сечения, подбор готового прибора.
  • Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Виды систем потребления тепловой энергии

Таких систем, совместимых с калорифером, может быть несколько. Рассмотрим вкратце каждую.

Вентиляционная система

Она характеризуется тем, что на предельную температуру теплоносителя прямое влияние оказывают технические параметры наличествующего оборудования. Проблема касаемо того, как выбрать правильный узел обвязки, заключается в необходимости защиты калорифера от возможного замерзания. В зимнее время, когда воздух будет подаваться с минусовой температурой, нельзя снижать температуру носителя тепла или расход энергии ниже, чем того требует система.

Радиаторное отопление

В таком случае температура теплоносителя строго ограничивается.  Для однотрубных конструкций это 105 градусов, для двухтрубных – 95 градусов. Зато температура носителя может снижаться до бесконечности, вплоть до прекращения работы вовсе, что отличает отопление от вентиляционной системы. Здесь все элементы напрямую контактируют с воздухом в здании, а ввиду того, что он обладают еще и теплоаккумулирующими характеристиками, здание охлаждается достаточно медленно. При этом временной отрезок, в течение которого возможно снижение температуры, устанавливается для каждого отдельного случая.

Напольное отопление

Потребление тепла здесь такое же, как в предыдущем варианте. Отличием можно считать лишь то, что температура носителя тепла (максимальная) ограничивается. В большинстве случаев это не более 50 градусов.

Тепловая завеса

Обвязка калорифера для тепловых завес существенно отличается от всех предыдущих вариантов, поэтому рассмотрим ее более детально. Прежде всего, это относится к особенностям работы самой тепловой завесы: практически все время завеса «отдыхает», ожидает, рабочее же ее время зачастую не превышает двух-трех минут. Более того, место установки всегда расположено далеко от источника обогрева. Это в большинстве случаев место под потолком, а там, соответственно, нередко случается переохлаждение, а также «гуляют» сквозняки. Ниже приведена схема с регулировочными элементами, которые подходят для этого случая.

Система оборудуется специальными шаровыми шарнирами, необходимыми для того, чтобы отключить ее от описываемой завесы или же от тепловой трассы. Имеется и грубо очищаемый фильтр, который защищает устройство; клапан регулировки, предотвращающий попадание твердых частиц, которые, в свою очередь, способны крайне негативно повлиять на работоспособность системы в общем. Есть еще два клапана:

  1. Регулирующе-запорный.
  2. Регулирующий, оснащенный специальным приводом.

Каждый из них предназначается для того, чтобы обеспечивать максимальный поток жидкости в режиме работы, и минимальный – при «неактивности». Чтобы приводы клапанов такой обвязки, предназначенной под тепловые завесы, обеспечивались должным питанием, следует подключить однофазное напряжение в 220 вольт.

Наконец, все элементы, из коих состоит обвязка калорифера в данном случае, необходимы не только для регулировки температуры в здании, но для того, чтобы защитить сам прибор от температурных перепадов, «прыжков» давления, которые нередко случаются в сети теплоснабжения. Если же устанавливать блоки-смесители, то контур отопление выйдет на тот рабочий режим, который и необходим для контролируемых параметров.

Обратите внимание! Более эффективно в этом плане работает вентиляция, так как энергия потребляется в меньшем количестве

Выводы и полезное видео по теме

Обзор водяного теплонагревателя марки Волкано:

Подробно о технических характеристиках модели Ballu BHP-W-60:

Простая конструкция и доступный для самостоятельного выполнения монтаж – причины, по которым выбирают калориферы водяного типа. Правильный выбор прибора и грамотный монтаж обвязки повысят эффективность работы вентиляции и улучшат систему обогрева производственных и жилых помещений.

Появились вопросы по теме статьи? А может вы нашили недочеты в нашем материале или хотите его дополнить интересной информацией? Пожалуйста, пишите свои комментарии в расположенном ниже блоке.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
