Выбираем электрические и водяные калориферы для вентиляционных систем

Как регулируется нагревание калорифера

Для того чтобы контролировать процедуру прогрева, происходящую в узле обвязки прибора, можно воспользоваться одним из двух возможных способов:

  • количественным;
  • качественным.

Если вы выберите количественный контроль работы системы, то вас ждет неизбежный и постоянно «прыгающий» расход носителя тепла. Едва ли можно назвать подобный способ рациональным, и это является одной из причин того, что в последние годы люди чаще прибегают к другому принципу контроля – качественному. Благодаря ему стало возможным регулировать работу калорифера, но количество теплоносителя при этом нисколько не меняется.

Помимо этого, если вы будете регулировать систему посредством качественного принципа, то управление гарантированно будет оставаться линейным, вне зависимости от того, в каком положении будет регулирующий кран.

Важно! У качественного контроля имеется еще одно достоинство – так калорифер будет максимально защищен от возможного замораживания, поскольку в него постоянно будет поступать вода. Все это стало возможным только благодаря тому, что в контур обогревателя устанавливается водяной насос

В контуре осуществляется проток воды, который не будет зависеть от каких-либо внешних воздействий. Кроме того, качественный контроль подразумевает применение штокового клапана на три хода и специализированного насоса. Все эти детали, встроенные в обвязку прибора, имеют существенные преимущества, которые повышают эффективность работы калорифера и всей системы в целом:

Все это стало возможным только благодаря тому, что в контур обогревателя устанавливается водяной насос. В контуре осуществляется проток воды, который не будет зависеть от каких-либо внешних воздействий. Кроме того, качественный контроль подразумевает применение штокового клапана на три хода и специализированного насоса. Все эти детали, встроенные в обвязку прибора, имеют существенные преимущества, которые повышают эффективность работы калорифера и всей системы в целом:

  • Клапан регуляции располагается в том месте, где в калорифер поступает носитель тепла. Если сравнивать это с устройством на два хода, то оно контролирует всю процедуру смешивания. Если контур находится в закрытом состоянии, то происходит внутренняя циркуляция; если же он открыт, то теплоноситель при этом не рециркулирует. Если же подобную конструкцию устанавливать со штоком, то это не только увеличит срок использования самого клапана (который, как известно, крайне быстро приходит в негодность в изделиях, не имеющих штоков), но и повысит теплоотдачу.
  • Мотор у центробежного насоса циркуляции является «мокрым», он, иными словами, функционирует, будучи полностью погруженным в воду. Следовательно, подшипники прибора, равно как и другие элементы, постоянно смазываются водой, поэтому нет необходимости в использовании любого рода сальников. Если обвязка калорифера будет оборудована таким вот насосом, то протечка при этом полностью исключается даже в тех случаях, когда насос сломан или же целиком отработал свой ресурс.

Расчет теплоносителя

После определения мощности фронтальное сечение находят по формуле: F=(LхP)/ V, в которой L – потребление воздушных масс, Р – их плотность, а V – показатель скорости движения воздушного потока, который принимают равным 3-5 кг/м²с.

После этого вычисляют расход теплового носителя по другой формуле: G=(3,6Qт)/Cв(tвх — tвых), в ней все показатели обозначают следующее:

  • Св – удельная тепловая емкость транспортируемой среды;
  • Qт – тепловая мощность нагревательного оборудования;
  • 3,6 – табличное число, которое является поправочным коэффициентом для перевода одних единиц измерения в другие;
  • G – показатель расхода теплового носителя;
  • (tвх — tвых) – значение разницы температурных показателей на выходе и входе в прибор.

После того как будет известен расход теплового носителя, подбирают диаметр труб для устройства обвязки, выбирают другое необходимое оборудование.

Водяные калориферы с вентилятором: характеристики и производители

Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.

Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.

Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.

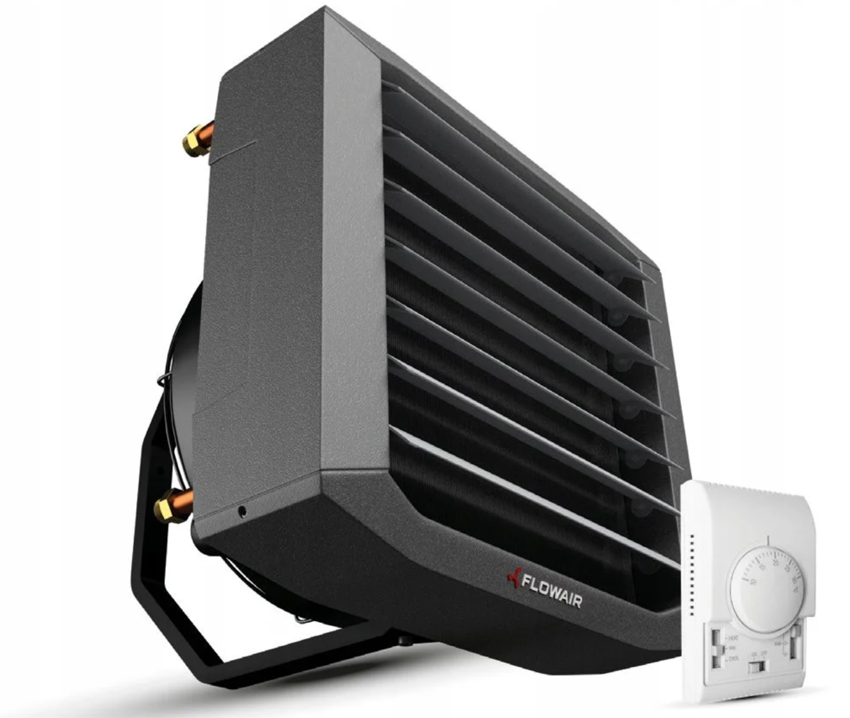

Электрический тепловентилятор с панелью управления Flowair

На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.

Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.

Калориферы отопления с вентилятором: особенности конструкции и работы

Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.

Мощность калориферов варьируется в пределах 10-60 кВт

Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.

В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.

Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.

Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.

Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.

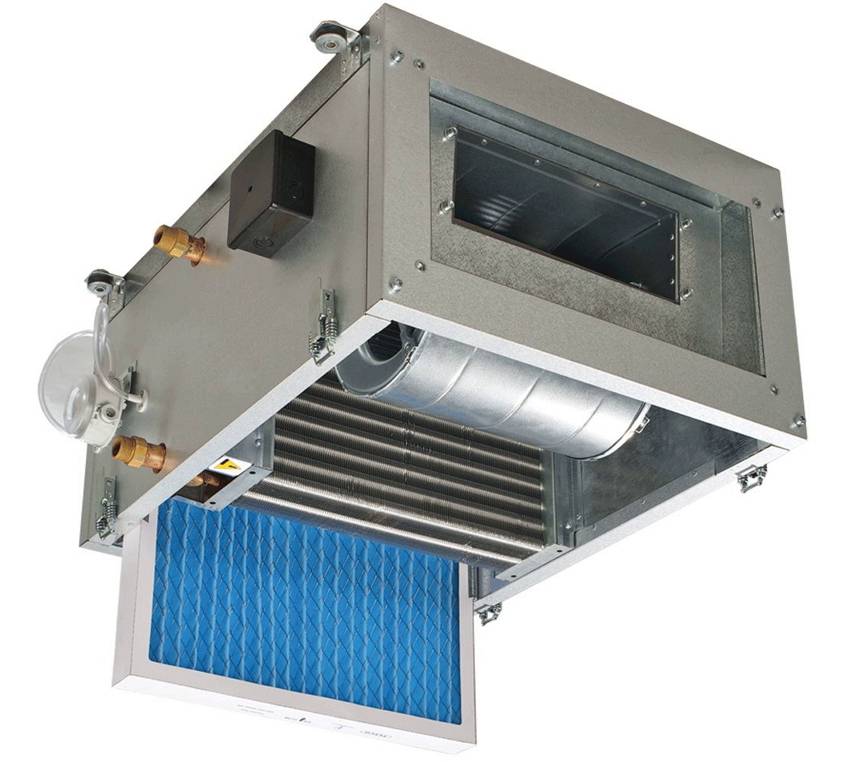

Потолочный тепловентилятор отопления

7 Изготовление своими руками

Водяные тепловентиляторы для дома обычно изготавливаются своими руками. Для этого необходимо подготовить следующие материалы: металлический оцинкованный лист толщиной не более 1 мм, трубу из меди для теплообменника, пружины в количестве 4 штук, два крана с муфтами, вентилятор подходящего размера. Схема изготовления предполагает последовательное выполнение нескольких этапов:

  1. 1. Использование болгарки с целью вырезания импровизированной рамки из оцинкованного листа и разметка точек сгиба.
  2. 2. Соединение рамки специальными болтиками с предварительной отбортовкой в 1−2 см.
  3. 3. Оставшаяся часть листа используется для изготовления передней панели, в которой необходимо предварительно сделать достаточное количество отверстий для выхода теплого воздуха.
  4. 4. Крепление панели на рамку.
  5. 5. Далее присоединяется медная труба, выполняющая роль теплообменника.
  6. 6. На теплообменнике нарезается резьба для присоединения к муфтам.
  7. 7. В верхней точке теплообменника впаивается кран.
  8. 8. После этого медная труба монтируется в готовый корпус изделия.
  9. 9. Далее монтируется вентилятор.
  10. 10. Теперь разрешается монтировать прибор на стену, расстояние не менее 10 см.
  11. 11. Присоединение кранов к трубам отопительной системы и муфт к вентилятору.

Водяной тепловентилятор — эффективный отопительный прибор, помогающий улучшить микроклимат на производстве или частном доме. Прост в эксплуатации и обслуживании, экономичен и безопасен.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

  • Тепловая мощность.
  • Определение размера фронтального сечения, подбор готового прибора.
  • Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Принцип работы водяного калорифера

Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.

Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.

При этом сам процесс подогрева воздушных масс выглядит следующим образом:

  • горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
  • теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
  • для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.

Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.

Преимущества и недостатки

Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.

К преимуществам устройств для подогрева воздуха причисляют следующее:

  1. По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
  2. Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
  3. Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
  4. Направлением потоков теплого воздуха можно управлять.
  5. Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
  6. Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.

Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.

1 Конструкция и принцип действия

Основная функция водяных калориферов заключается в нагревании большого объёма воздуха. Дополнительно они осуществляют подогрев приточной струи, позволяющий сохранить уже имеющееся тепло. Происходит это благодаря особой конструкции прибора, включающей:

  • Нагреватель. Выполнен в виде трубки из стали диаметром 16 мм. На ней располагаются алюминиевые рёбра, которые образуют теплоотдающую поверхность. Большие размеры этой поверхности позволяют избежать теплопотерь даже при интенсивном обдуве. Наружный диаметр нагревателя вместе с оребрением — меньше 4 см, поэтому риск его засорения пылью, грязью или другими предметами, снижающими отдачу тепла, минимален.
  • Трубки. Располагаются в несколько рядов для обеспечения максимальной теплоотдачи. Через них нагретые воздушные потоки попадают в воздух.
  • Вентилятор. Обеспечивает равномерное перемещение воздушных масс. Может быть осевым или радиальным.
  • Жалюзи. Устанавливаются в передней части калорифера. Отклоняют воздух, способствуя прохождению нагретых потоков в определённую точку.
  • Электрический двигатель. Нужен для работы вентилятора. При мощности обогрева, достигающей 115 кВт, мощность двигателя составляет всего 0,1−0,5 кВт.
  • Корпус. Изготавливается из стали с антикоррозийным покрытием либо пластмассы. Имеет несколько крепёжных отверстий, позволяющих закрепить прибор на стене или потолке.

Для регулирования температуры нагрева воздуха в помещении на подводящей магистрали, к которой подключён водяной калорифер с вентилятором, устанавливаются двухходовые или трёхходовые краны. В процессе работы устройство нагревает воздух до 70−100 градусов. Происходит это по следующей схеме:

  1. 1. Из центральной системы вода поступает в теплообменник.
  2. 2. Потоки воздуха нагреваются, проходя через горячие трубки.
  3. 3. С помощью вентилятора нагретый воздух выходит в атмосферу, а остывший — обратно в калорифер.

Электрический калорифер: особенности эксплуатации

Электрокалориферы сейчас успешно используют для обогрева различных помещений, как жилого, так и хозяйственного и промышленного значения. Учитывая, что источником энергии является электричество, существуют определенные меры безопасности при их эксплуатации. В первую очередь следует исключить наличие паров от взрывоопасных предметов, а также токопроводящей пыли.

В основном электрические калориферы устанавливают в просторных складах, мастерских, залах, гаражных помещениях и сушильных камерах. Предусмотрен их вертикальный и горизонтальный монтаж. Важным условием безопасной эксплуатации является наличие доступа к панели перезагрузки системы в ручном режиме. Особенно популярны воздушные калориферы, которые успешно используют на стройплощадках.

Электрокалориферы значительно ускоряют процесс высыхания различных стройматериалов, в частности штукатурки и краски. Часто их используют для образования тепловой завесы у ворот или дверных конструкций.

Широкий температурный режим эксплуатационых возможностей позволяет использовать его в диапазоне температур от -30 до 50°С. Во избежание перегрева агрегата, следует позаботиться о достаточном воздухопотоке, поэтому предварительно необходимо провести соответствующий расчет. Калорифер при правильном и бережном использовании может прослужить достаточно долго.


Калорифер можно использовать в температурном диапазоне от -30 до 50°С.

На заметку! При выборе электрического промышленного калорифера необходимо быть предельно аккуратным и учитывать размеры обслуживаемой площади. Так же необходимо учесть, что чаще всего используются настенные агрегаты, поэтому в целях безопасности необходимо позаботится о надежной их фиксации с использованием специальных кронштейнов.

Электрические нагреватели

Электрический нагреватель для круглых каналов воздуховодов

в основном применяются в системах вентиляции с круглыми воздуховодами и рассчитаны на отопление помещений с большой площадью: выставочные залы, производственные цехи, торговые центры, залы ожиданий в аэропортах и т.д. Основным элементом нагревателя является электрический калорифер, выполненный в виде спирали. Приточный воздух, проходя сквозь разогретую спираль, забирает часть тепла и передает его в помещение. Для нормальной работы калорифера скорость приточного воздушного потока в вентиляционной системе должна быть не менее 2 м/с.

Электрический канальный нагреватель обычно рассчитан на работу с воздухом в диапазоне температур от 0 до 30°C при его относительной влажности до 80%. Максимальная рабочая температура воздушной среды на выходе из нагревателя составляет 40°C. Корпус устройства и основные элементы выполняются из оцинкованной или нержавеющей стали.

Выбор канального нагревателя производится по мощности. Упрощенно требуемую мощность можно рассчитать по формуле:Р = 0,34*Q*tгде Q – производительность вентиляции, м.куб./час;t – разница температур на входе и выходе вентиляционного канала.

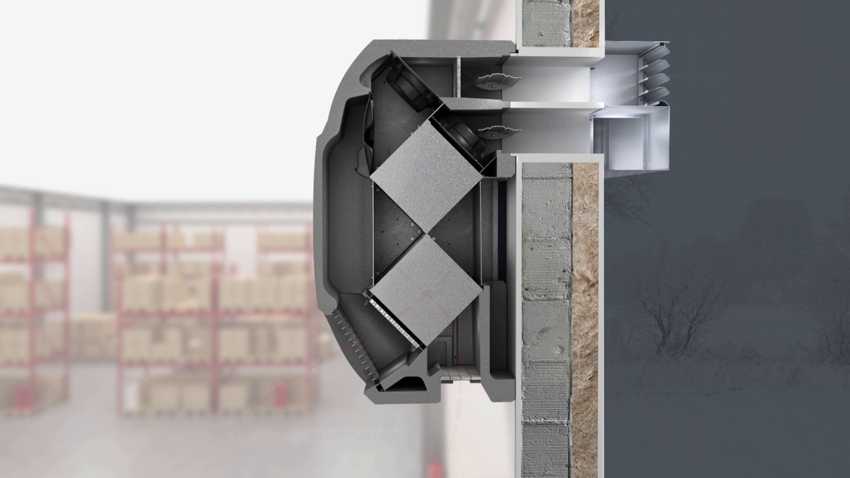

Установив в систему вентиляции рекуператор, можно сэкономить на мощности калорифера, а значит снизить эксплуатационные затраты.

Вентиляция очень важна в любых помещениях, но особенно её установка обусловлена и необходима там, где постоянно находятся люди, так как при этом необходим постоянный приток свежего, и отток воздуха насыщенного угарным газом образующегося при дыхании людей. Кроме этого, приток свежего воздуха и вентиляция помещения необходимы чтобы создавать соответствующий микроклимат, устранять застойные состояния, скопление тяжелых газов, регулировать влажность, и более того чистый свежий воздух убивает микроорганизмы, рассеянные и развивающиеся в стоящем микроклимате без проветривания.

(канальные нагреватели ,нагреватели для приточных установок)

https://www.youtube.com/watch?v=ytaboutru

Они имею такие преимущества как: легкость, простоту монтажа непосредственно в вентиляционный канал, и кроме того нет нужды подводить  к ним теплоноситель. Электрические поточные обогреватели имеют существенную мощность и поэтому могут использоваться в помещении, даже как полная замена других видов отопления.

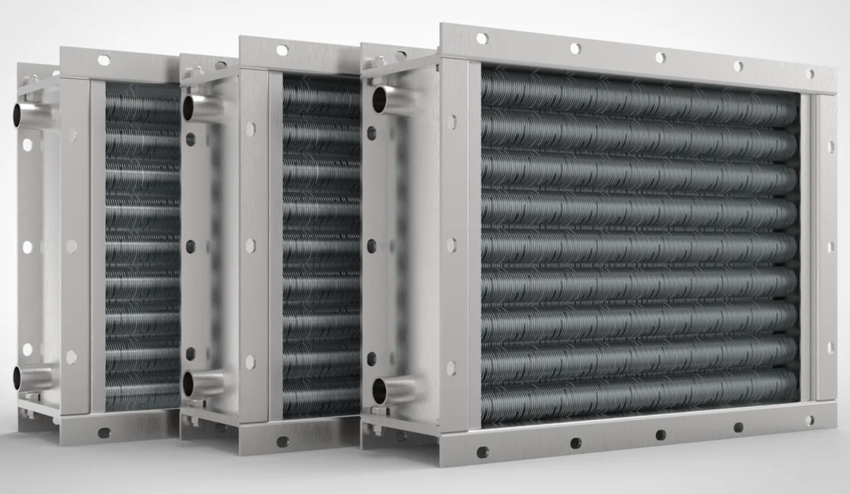

Подбор промышленных калориферов

Определившись с первичным источником нагрева, подбираем вид воздухонагревателя. Первый вопрос – в каких условиях и в пределах каких температурных
режимов он будет работать. Второй – степень загрязненности теплоносителя и воздуха.
Если эксплуатация теплообменников происходит при плохих
условиях с температурой воздуха от — 20°С и ниже, имеет смысл остановить свой выбор на воздухонагревателях ТВВ, КП и КФБ. Это биметаллические
калориферы, в качестве теплообменного элемента у которых (по аналогу КСк и КПСк) применяется металлическая труба с алюминиевым оребрением.
Принципиальное же их различие заключается в следующем:

1. Увеличенная площадь для прохода теплоносителя. Особенно важный фактор для эксплуатации в условиях низких температур наружного воздуха.
Уменьшается возможность зарастания грязью, а в случае с паровыми воздухонагревателями – накипью. Что, во-первых, продлевает общий срок
их службы; во-вторых, при загрязненном теплоносителе предотвращает полное перекрытие внутреннего сечения и соответственно замораживание
теплообменника; в-третьих — теплотехнические характеристики стабильны на протяжении более длительного времени.
2. Толщина алюминиевого ребра у этих воздухонагревателей больше, чем у КСк и КПСк, что способствует меньшей механической деформации
нагревательного элемента в процессе транспортировки и эксплуатации. А увеличенный шаг алюминиевого оребрения способствует меньшему
забиванию межреберного пространства грязью и пылью, и соответственно, снижению аэродинамического сопротивления

Это положительно сказывается
при эксплуатации калориферов в сооружениях с повышенной запыленностью и загрязненностью воздуха, и, что опять же немаловажно, при эксплуатации
в условиях пониженных температур, где рекомендуемая массовая скорость во фронтальном сечении при подборе калориферов – до 3,5 кг/м2*с.
3. Меньшее гидравлическое сопротивление

Все вышеперечисленные факторы способствуют тому, что на протяжении многих лет, предприятия горнодобывающей промышленности выбирают для создания
технологического тепла — калориферы водяные ТВВ и паровые КП, а для компоновки воздухонагревательных установок калориферы КФБ 10 А4, имеющие существенные
преимущества при плохих условиях эксплуатации в регионах с низкими температурными режимами.


Доставка до покупателей приобретенных промышленных калориферов осуществляется, как на условиях самовывоза, так и автотранспортом нашего предприятия. Широко
практикуется отправка оборудования транспортно-экспедиционными компаниями, при этом до местных терминалов транспортных компаний воздухонагреватели довозятся бесплатно.

6 Популярные модели

Сегодня на рынке отопительных приборов водяные тепловентиляторы пользуются популярностью, поскольку многие оценили их преимущества. Различные компании, специализирующиеся на производстве промышленной и бытовой техники, выпускают модели разной мощности, внешнего вида и характеристик. Наиболее востребованными считаются следующие:

  1. 1. Ballu относится к недорогим и надежным устройствам, выпускается китайской компанией. Подключается без проблем к централизованной системе отопления и позволяет обогреть площадь до 300 квадратных метров. Мощность приспособления составляет 45 кВт. Имеет теплообменник из алюминия и меди, что обеспечивает хорошую теплоотдачу, а также трехскоростной электродвигатель, позволяющий бесперебойно функционировать на протяжении длительного времени. Поток воздуха при работе на максимальной мощности распространяется почти на 25 метров. Вес прибора — 22 кг.
  2. 2. Российская компания Тепломаш выпускает несколько разновидностей водяных тепловентиляторов с разной мощностью, энергопотреблением. Одной из популярных моделей является КЭВ-34ТЗ. Прибор имеет почти бесшумный двигатель, мощный вентилятор, качественный и прочный корпус из оцинкованной стали. Преимуществом тепловентилятора считается встроенный термостат, который защищает от перегрева, а также защитная решетка на задней стенке. Передняя сторона оснащена специальными жалюзи, которые можно регулировать при необходимости.

Расчёт водяного калорифера

Расчёт мощности калорифера, необходимой для обогрева конкретного помещения, проводят с учётом таких данных, как:

  1. Объём (масса) приточного воздуха, который необходимо нагреть.
  2. Начальная (внешняя) температура воздушных масс.
  3. Целевая температура, до которой необходимо разогреть воздух перед подачей в комнату.
  4. Температурный режим теплоносителя.

Расчёт калорифера производят исходя из площади поверхности подогрева и нужной мощности. Для каждой операции применяется своя формула. Рассчитать мощность калорифера можно только с учётом реальных данных в конкретных условиях, среди которых наиболее важные:

  • способ подключения (к центральной теплосети или котельной);
  • метод обвязки.

Расчёт мощности калорифера

Qт – тепловая мощность калорифера, Вт;
L – расход воздуха, м³/час
ρвозд – плотность воздуха. Плотность сухого воздуха при 15 °C на уровне моря составляет 1,225 кг/м³;
свозд – удельная теплоёмкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С);
tвн – температура воздуха на выходе из калорифера, °C;
tнар – температура наружного воздуха, °C (температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 согласно СП 131.13330.2012)

Расход теплоносителя на калорифер


G — расход воды на теплоснабжение калорифера, кг/ч;
3,6 — коэффициент перевода Вт в кДж/ч (для получения расхода в кг/ч);
Qт – тепловая мощность калорифера, Вт;
св – удельная теплоёмкость воды, равная 4,187 кДж/(кг∙К)=1 ккал/(кг∙°C);
tпр – температура теплоносителя (прямая линия), °C;
tобр – температура теплоносителя (обратная линия), °C.

Диаграмма процесса нагрева воздуха

Определить потребную мощность калорифера можно с помощью специальных диаграмм. Количество необходимой энергии (Джоулей) для нагрева 1 килограмма воздуха производится с помощью i–d диаграммы влажного воздуха. Расчёт производится при условии, что процесс нагрева воздуха протекает при d = const (при неизменном влагосодержании). Далее, с учётом расчётного расхода воздуха, перевода единиц (Дж/с в кВт), определяется мощность калорифера.

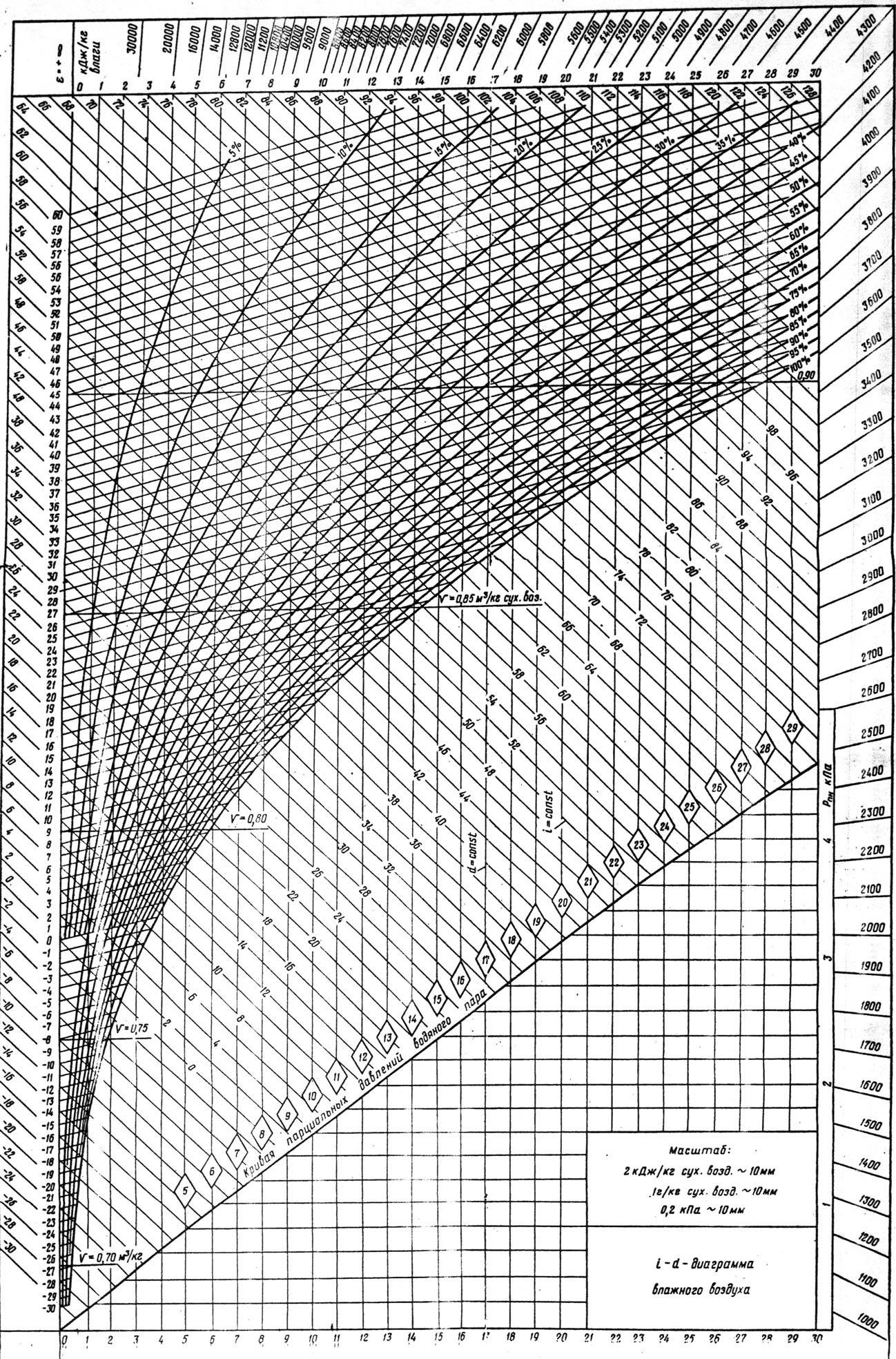

i–d диаграмма влажного воздуха

Для получения точных данных можно воспользоваться онлайн-калькуляторами, с помощью которых можно узнать показатель мощности, указав производительность и температуру. Так как производительность установки в результате постепенного износа может снижаться, рекомендуется заложить в расчёт запас мощности от 5 до 15%.

Калориферы КСк. Расчет и подбор водяных калориферов КСк – Т.С.Т.

Калориферы КСк. Расчет и подбор водяных калориферов КСк

Расчет и подбор водяных калориферов КСк осуществляется в следующей последовательности:

1. подсчет тепловой мощности для нагрева воздуха, 2. расчет фронтального сечения для прохода воздуха и подбор подходящих калориферов, 3. нахождение массовой скорости, 4. определение расхода теплоносителя, 5. подсчет скорости горячей воды в теплообменнике, 6. вычисление коэффициента теплопередачи, 7. определение среднего температурного напора, 8. нахождение теплопроизводительности калорифера или установки, 9. установление запаса по тепловой мощности, 10. расчет аэродинамического сопротивления, 11. определение гидравлического сопротивления по теплоносителю.

Все действия по расчету и подбору водяных калориферов типа КСк выложены пошагово. Прилагаются формулы и таблицы , технические данные и характеристики всех моделей данных воздухонагревателей. Каждый шаг подсчетов и вычислений сопровождается конкретным примером.

1. Определить тепловую мощность для нагрева определенного объема воздуха.

а) Определяем массовый расход нагреваемого воздуха

L – объемное количество нагреваемого воздуха, м3/час

p – плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) – таблица показателей плотности представлена выше, кг/м3

б) Определяем расход теплоты для нагревания воздуха

G – массовый расход воздуха, кг/час

с – удельная теплоемкость воздуха, Дж/(кг •K) , (показатель берется по температуре входящего воздуха, смотреть ниже – по таблице)

t нач – температура воздуха на входе в теплообменник, °С

t кон – температура нагретого воздуха на выходе из теплообменника, °С

Пример подбора и расчета калорифера КСк . Шаг- 1

Подобрать подходящий калорифер КСк для нагрева 17000 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

1. Определить тепловую мощность, необходимую для нагрева 1700 0 м3/час с температуры – 25°С до +23°С.

а) Определяем массовый расход нагреваемого воздуха

1 700 0 – объемное количество нагреваемого воздуха, м3/час

1.3 – плотность воздуха при температуре – 1°С (температура на входе – 25 °С плюс температура воздуха на выходе +2 3°С – делим на два) (- 25+2 3 )/2= – 2 /2= – 1 Плотность воздуха при температуре – 1 имеет значение 1.3 0

б) Определяем расход те п лоты для нагревания воздуха

2 21 00 – массовый расход воздуха, кг/час

1009 – удельная теплоемкость при температуре входящего воздуха – 25 °С, Дж/(кг•K)

+2 3 – температура нагретого воздуха на выходе из теплообменника , °С

– 25 – температура воздуха на входе в теплообменник , °С

Температуру входящего воздуха можно принять, исходя из географического региона, в котором будут эксплуатироваться калориферы. Данные с расчетными средними температурами городов представлены в 3- х таблицах справа. Если в таблице отсутствует ваш город, следует принять показатели близлежащего.

2. Подбор и расчет калориферов – этап второй. Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха. Фронтальное сечение – рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.

G – массовый расход воздуха, кг/час

v – массовая скорость воздуха – для оребренных калориферов принимается в диапазоне 3 – 5 ( кг/м2•с ). Допустимые значения – до 7 – 8 кг/м2•с

Пример подбора и расчета калорифера КСк . Шаг- 2

Подобрать подходящий калорифер КСк для нагрева 1700 0 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

2. Расчет фронтального сечения для прохода воздуха. Подбираем необходим ую площадь сечени я под массовый расход воздуха 2 210 0 кг/час. Принимаем массовую скорость – 3.6 кг/м2•с .

2 21 00 – массовый расход воздуха, кг/час

3.6 – массовая скорость воздуха , кг/м2•с

При выборе трех или четырех рядной модели (одинаковые номера калориферов – имеют одну и ту же площадь фронтального сечения), ориентируемся на то, что теплообменники КСк4 (четыре ряда) при одной и той же входящей температуре и производительности по воздуху, нагревают его в среднем на восемь- двенадцать градусов больше, чем КСк3 (три ряда теплонесущих трубок), но имеют большее аэродинамическое сопротивление.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
