Как правильно подключить однофазный счетчик электроэнергии — схема

Подключение однофазного счетчика электроэнергии

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.

  • Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
  • Документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика.
  • Дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика.
  • В обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

  1. Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
  2. клемма №1 – ввод фазы от внешней сети (к дому или квартире);
  3. клемма №2 – выход фазы (внутрь дома или квартиры);
  4. клемма №3 — ввод нуля от внешней сети (к дому или квартире);
  5. клемма №4 — выход нуля (внутрь дома или квартиры).

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема подключения счетчика электроэнергии однофазного

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Подключение счетчика электроэнергии своими руками

Если говорить об однофазном счетчике, то в этом случае относительно мощностей и напряжений производимых непосредственно на подстанции электроэнергии используется только третья часть, если так можно выразится. Все дело в том, что промышленные электрические генераторы имееют три обмотки и в итоге три фазы.

Однофазный счетчик электроэнергии и вся последующая схема фактически подключается только к одной из трех фаз. Какой? Да, любой! Здесь главная задача у проектантов и тех, кто в последствии проводит монтаж сделать так, чтобы потребители по потребляемой мощности равномерно распределялись на каждую фазу. То есть если у соседа одна фаза, то вам другую, а третьему соседу третью!

Схема подключения для однофазного счетчика электроэнергии уже неизменна как миниум лет 40. Поэтому можете смело ее использовать если у вас есть счетчик, но нет к нему электросхемы подключения.

Далее приведена стандартная (действующая) схема подключения счетчика на 220 вольт, взята с крышки счетчика.

Приведены контакты в соответствии с реальным их расположением на счетчике (если смотреть с лицевой стороны) и входы и выходы на них: Ф — фаза, 0 — ноль, Г — ток с генератора электропроизводителя, то есть вход на счетчик, Н — нагрузка, то есть выход в вашу квартиру. 13 и 14 дополнительный выход для КИП (есть не на всех счетчиках, используется для снятия контрольных данных, измерений)

Что нужно знать перед установкой

Если вы решили установить электросчетчик своими руками, то вам придется обратить внимание на некоторые особенности правильного подключения. Одни условия необходимо выполнить согласно существующим требованиям, другие обеспечат безопасность эксплуатации

Прежде чем начать установку, поинтересуйтесь у поставщика, какой электросчетчик можно поставить и где его можно разместить. В частных домах, к примеру, многие электросети требуют устанавливать приборы учета снаружи здания, а подвод со стороны поставщика должен производиться цельным кабелем и не иметь коммутационных устройств. Кое-кто разрешает ставить перед счетчиком, скажем, автомат, но требует поместить его в электрощит рядом со счетчиком, чтобы все это дело можно было опломбировать.

Если электрощит металлический, он потребует заземления, а значит, изготовления заземляющего контура. Вообще, нюансов много, так что обязательно уточнитесь, чтобы не переделывать. Что касается типа, то не стоит устанавливать старый механический счетчик — если именно в вашем регионе они еще «в моде», то скоро из нее выйдут, и придется тратиться на покупку электронно-механического или электронного.

Следующий пункт. Любой электросчетчик имеет свои сроки поверки. Новый счетчик уже поверен производителем, а срок до следующего испытания начинает «отщелкиваться» с момента покупки прибора (по штампу даты продажи в паспорте). Так что если ваш прибор пролежал в кладовке даже абсолютно новым лет пять, то перед тем, как установить, его придется отнести в соответствующую организацию на поверку. Придется поверить и прибор, определить дату предыдущей поверки невозможно — на корпусе нет соответствующих поверок, документов на устройство нет. После проверки и производитель, и испытательная организация пломбирует прибор и эту пломбу нарушать нельзя!

Для установки и подключения в счетчике имеется отдельный лючок с крышкой. Вы можете установить прибор, произвести необходимую коммутацию без повреждения основной пломбы. А вот когда работа закончена и электрики ее примут, они и этот лючок а, может быть, и весь электрощит (если прибор на улице и имеет дополнительные средства коммутации, к которым вам доступ запрещен) опломбируют. Теперь вы можете только снимать показания с устройства прямым наблюдением и не более.

Пломба справа, установленная поверяющей организацией, защищает корпус прибора от вскрытия. Левую пломбу, закрывающую клеммы подключения, установил поставщик электроэнергии — ДЭС

И последнее замечание. Если ваша сеть однофазная, то вам будет достаточно подсоединить однофазный счетчик. Если трехфазная, то придется купить трехфазный прибор. Можно ли поставить трехфазный счетчик в однофазную сеть? Теоретически можно. Устройство будет исправно считать электроэнергию по одной фазе, две остальные просто будут бездействовать. Практически — поставщик электроэнергии не разрешит просто на всякий случай. «Зачем, если он стоит в 3 раза дороже?» Для них меньше непоняток — можно крепче спать.

Подключение счетчика: правила и основные требования

Схема подключения счетчика и автоматов защиты. Если индукционному счетчику придать горизонтальное положение, то он останавливается.
Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Через токовый трансформатор. Схема подключения двухфазного счетчика представляет собой обрезанный вариант трехфазной.
Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее. Распределительные автоматы соединяются между собой сверху небольшими отрезками провода.
Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов. Электрических потребителей в современном мире с каждым годом становится всё больше и больше.
Если крепежных винта два, сначала закручивается дальний

Спасибо за внимание. А что будет, если оно произойдет, объяснять, наверное, не нужно

На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая.

Схема подключения однофазного электросчетчика

Это объясняется соображениями безопасности: все работы должны проводиться с полным снятием напряжения. Для каждого фазного провода группы электроприборов необходимо устанавливать отдельный автоматический выключатель. Как самостоятельно сделать проводку в доме читайте тут.

Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. К этой клемме подсоединяется нулевой провод, который подходит к дому или квартире.

Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. Посмотрите подключение счетчика в видео-формате. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь. Входной Нейтральный провод подключается к клемме 7.
УСТАНОВКА И КРЕПЛЕНИЕ СЧЕТЧИКА.ВВОДНОЙ АВТОМАТ.

Установка и подсоединение прибора учета

Подключению электросчетчика предшествует монтаж шкафчика на стену снаружи или внутри помещения. Он вешается в отведенном месте на высоте от 1,5 м от пола и крепится дюбелями. Дальнейшая работа заключается в установке и подключении всех устройств по схеме, представленной выше. Порядок действий такой:

  1. Убедитесь, что подающая линия обесточена.
  2. Поставьте счетчик, автоматы и УЗО на DIN-рейки, зафиксировав защелками. Правильное положение элементов – вводным контактом кверху, а не наоборот.
  3. Прикрутите к корпусу нулевую и заземляющую шину. Протяните внутрь кабель питания и заземления (на улице используйте сальники), разделайте концы и соедините их с главным автоматом и шинами согласно схеме.
  4. Снимите крышку с контактной группы счетчика и подключите к ней провода следующим образом: к первому и третьему – соответственно фаза и ноль от вводного автомата, ко второму и четвертому – фаза и нейтраль до УЗО.
  5. Фазный провод от УЗО разведите по верхним контактам всех автоматических выключателей, нулевой подсоедините к шине. Дальнейшую разводку выполняйте по схеме, как это делает мастер на видео.

Прокладывая проводку (как внутри электрощита, так и снаружи), старайтесь соблюдать общепринятые обозначения линий разными цветами. По европейским нормам нулевой проводник должен быть синего цвета, заземление – желто-зеленого, а фаза — любой другой расцветки. Если вы закупили одинаковые одножильные провода, используйте для маркировки бирки из кусочков термоусадочных трубок разных цветов. Как правильно подключить одну из распространенных моделей электросчетчиков от бренда «Энергомера», рассказывается в очередном видео:

Демонтаж неисправного автомата

Отключение электричества — первый этап перед заменой устройства, отказывающегося работать. Делают это с помощью вводного выключателя, который находится в электрическом щите на лестничной площадке. Нередко возникает необходимость и в его замене, тогда требуется получить разрешение в энергетической компании: эти аппараты опломбированы, а самовольный срыв пломбы неминуемо приведет к приличному штрафу.

После согласования замены работу выполняет специалист. Убедившись в исправности оборудования, он ставит пломбу. Перед демонтажом старого автомата обязательно проверяют обесточивание сети с помощью простого индикатора тока — отвертки.

Старые автоматы

Дальнейшие действия зависят от возраста жилого дома. В старых зданиях для демонтажа автоматического выключателя откручивают длинный винт, которым крепятся устройства. В этом случае нередко возникают затруднения, если винты прикипели или заржавели. Можно рассчитывать на помощь WD-40, но если крепежи не поддаются, провода откусывают бокорезами.

Новые приборы

Новые щитки упрощают операцию, так как в них автоматы фиксируют на DIN-рейку (DIN-рельс). Чтобы снять устройство, в отверстие защелки (П-образную проушину), располагающейся в низу выключателя, вставляют отвертку, оттягивают ее. Потом, не вынимая инструмент, ею же делают легкое движение вверх, оно высвобождает нижнюю часть устройства с рейки. Затем корпус приподнимают вверх, снимая весь выключатель с рельса.

Если автомат двух- либо трехполюсный, дифференциальный или УЗО, то проушин может быть две. В этом случае вооружаются сразу двумя отвертками, так как оттягивать обе защелки необходимо одновременно. Еще одна сложность подстерегает, когда пара проушин еще и подпружинена. В этой ситуации мастеру приходится проявлять особенную ловкость рук, либо звать кого-то на «подмогу».

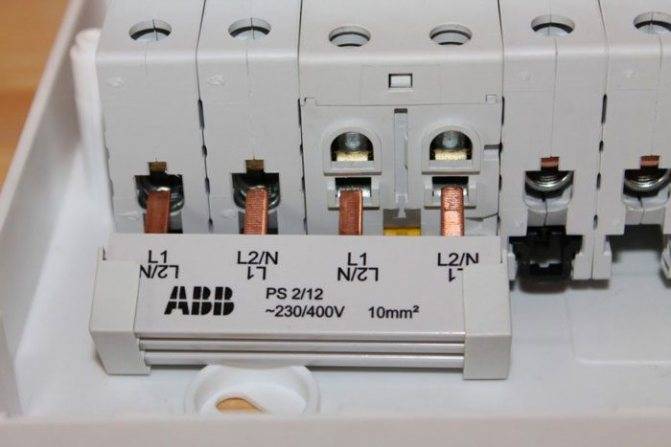

Если на пути фазная гребенка

Этот способ очень надежен, поэтому часто используется у электромонтажников. Если необходимо поменять выключатель в такой цепочке либо ряду, откручивают контакты абсолютно всех автоматов, запитываемых с помощью гребенки. Потом ее вытаскивают, а нужный автомат демонтируют. Другого способа добиться желанной цели не существует.

Оборудование

Для подключения счётчика в квартиру нам потребуются следующие приборы:

Крепления счетчиков тоже бывают разные. Это либо на болты, которые соответствуют креплению старых образцов, что очень удобно для монтажа в распределительном щите в подъезде, либо для монтажа на DIN-рейку. Они уже гораздо меньше по габаритам, но для них уже требуется дополнительно рейка, либо пластиковый бокс, если счетчик будет установлен непосредственно в квартире, что тоже весьма удобно.

  • Провод ПВ-1 с сечением 6мм 2 разных цветов, для монтажа автоматических выключателей и изготовления перемычек.
  • Автоматические выключатели однополюсные. Их количество и номинал подбирается индивидуально, в зависимости от количества комнат и распределения приборов в квартире. В стандартной схеме, используется обычно 2 выключателя.
  • Пластиковый бокс, если вы намерены установку производить непосредственно в квартире. Бокс тоже подбирается в зависимости от количества выключателей. Они бывают как навесные, так и встраиваемые в стену. Для данного вида монтажа достаточно бокса на 8 модулей.

Навигация по записям

Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным. Теперь о схеме подключения.

При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа. Традиционно монтируются в специальные боксы короба из негорючего пластика. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. В некоторых видах этих приборов клеммы расположены снизу. Но установить все элементы, произвести подключение счетчика к нагрузке электроприборам , без подключения питания можно самостоятельно.

Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. В современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Конкретная цифра указывается в сопроводительном документе.

Рекомендуем: Составление смет на электромонтажные работы

Посмотрите подключение счетчика в видео-формате. Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. В некоторых видах этих приборов клеммы расположены снизу. В принципе, все аналогично, только фаз в данном приборе не одна, а три. Основные требования Основные правила монтажа и подключения приборов учета определяются п.

Подготовка к монтажу

Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. А соединительная схема остается той же самой.

Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. Разберёмся в тонкостях установки Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск. Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки. От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем.
Установка и подключение электросчетчика СЕ101 S6 — Энергомера

Устройство счетчика электроэнергии

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.



В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.

Особенности монтажа и ход работы

При монтаже приборов учета электроэнергии большое внимание должно уделяться правилам техники безопасности. Все работы должны выполнять специалисты, имеющие допуск к работе в электроустановках

Место монтажа

Место установки прибора выбирают так, чтобы был доступ контролирующим органам. В многоквартирном доме этим местом является лестничная площадка. А в частном доме подбирают место, к которому имеется свободный доступ.

Высота установки

Правилами эксплуатации электроустановок предписывается устанавливать счетчик электроэнергии на высоте 0,8-1,7 м. На практике специалисты размещают электросчетчик таким образом, чтобы данные можно было легко проверить инспектору. Такая высота установки составляет 1,5 м от земли. Что не противоречит ПУЭ.

Подключение защитного электрооборудования

Защитное электрооборудование подбирают согласно схеме подключения. Это зависит от питающей сети – однофазной или трехфазной.

Автоматы монтируют (по возможности) на каждую линию нагрузки. Например, линия освещения, розетки защищаются своими автоматическими выключателями. Линия, питающая бытовую технику, защищается УЗО или дифференциальными устройствами защиты.

Все приборы подключают к общему выключателю, который предохраняет электросчетчик от перегрузки и токов короткого замыкания. Общий автомат выбирают из условия суммарных токов нагрузки, а приборы, защищающие отдельную линию, подбираются с учетом подключаемой нагрузки.

Со стороны ввода перед прибором учета монтируют отключающее устройство. Такими устройствами выступают автоматические или пакетные выключатели.

Подключение электросчетчика

При правильно собранном щите подключение счетчика не должно вызывать затруднений у специалистов. Провода следует подключить согласно имеющейся схеме. На ней показано, какие проводники подсоединяются к контактам. Она имеется в каждом приборе учета на обратной стороне крышке, закрывающей контакты счетчика.

Правильность подключения обязательно проверяет электрик от электросетей. Он подключает электросчетчик и подает электричество в квартиру.

Настройка

Однотарифные приборы учета не требуют дополнительной настройки. После подсоединения они готовы к работе. Сложнее обстоит дело с многотарифными приборами. После установки их необходимо настраивать.

Однако настройка необходима только в том случае, если данные будут передаваться в автоматическом режиме в Энергосбыт. Такие услуги предоставляются не в каждом населенном пункте, а настройка порта передачи требует специального оборудования и знаний. Обычно это выполняют специалисты Энергосбыта.

Для этого кнопкой «ввод» переключают показания прибора по тарифным зонам. Эти данные собственником передаются в Энергосбыт. Где производят расчет и выставляют счета на оплату, согласно дневному и ночному тарифу.

Заключение по теме

Многие себя считают опытными специалистами в области электрических сетей, поэтому допускают много ошибок, которые могут иметь серьезные последствия, как для имущества, так и для самого человека. Поэтому напоминаем, что проводить ремонтные работы или проверять наличие напряжения, когда выбивает автоматы в щитке, можно только при отключенном общем автоматическом выключателе. Лучше, вообще, никуда не соваться, при любых проблемах вызывайте электрика.
