Как пользоваться счетчиком электроэнергии «Матрица»

Электронные

Устройство электросчетчика. Для увеличения нажмите)

Данный измеритель — новый, усовершенствованный аппарат, что стал отличной заменой старого индуктивного.

Устроен он следующим образом: электроток и напряжение влияют на электронные элементы, по итогу создаются импульсы, численность которых измеряется пропорционально измеряемой энергии.

Проще говоря, принцип действия подобных счетчиков базируется на преобразовании напряжения и аналоговых входных сигналов тока в счетный импульс. В результате создаются импульсы, численность которых пропорционально активна энергии, которую можно измерить.

Данные аппараты имеют много плюсов и преимуществ перед старыми образцами измерителей:

  • небольшие габариты;
  • учетность по многим тарифам;
  • контроль суточного расхода энергии;
  • безошибочность;
  • возможность удаленного контроля работы счетчика;
  • высокий уровень безопасности;
  • многофункциональность.

Примите во внимание: несмотря на многочисленные преимущества, электронные счетчики электроэнергии очень чувствительны к перепадам напряжения, практически не подлежат ремонту и имеют высокую стоимость

Снятие показаний

Во время работы аппарат находится в спящем режиме, с отображением на дисплее текущей даты и времени. Для включения режима потребления необходимо нажать кнопку на корпусе и удерживать её в течение 3-х секунд.

Прибор позволяет учитывать показания по 4-м тарифам. Переход отображения показаний между тарифами производится в автоматическом и ручном режиме, нажатием на указанную кнопку.

Для снятия показаний необходимо:

  1. Выписать значение расхода по определённому тарифу, исключив дробную составляющую.
  2. От записанного числа вычесть данные по прошлому месяцу.
  3. Разность умножить на расценку по тарифу.
  4. Указанную операцию повторить для каждого тарифного плана.
  5. Суммировать полученные значения.

Лучшие однофазные счетчики электроэнергии

Однотарифный ОУ

Нева 103 1SO – сертифицированная модель с 7-разрядным отсчетным устройством механического типа. Характеризуется: напряжением 220/230 В, силой тока 5/60 А, рабочим температурным диапазоном от ‒40 до +60 °С, классом точности 1,0, 16-летним интервалом между поверками. В наличии стопор обратного хода, шунт, светодиодный индикатор, винтовые клеммы. Монтаж пластикового серого корпуса прибора выполняется с использованием DIN-рейки. Благодаря прочным удобным защелкам установка осуществляется просто и быстро.

  • неразборный корпус, крепкая монтажная защелка;
  • скромные габариты, малый вес, читабельного размера цифры;
  • надежность конструкции, точность показаний, удобство монтажа, качество соединения проводов;
  • низкая цена, реальный срок службы – около 30 лет.

мигания со щелчками не совпадают, что вводит пользователей в заблуждение.

Аппарат ценится как потребителями, так и профессионалами. У него отличное соотношение стоимости, качества и эффективности. Единственное, иногда пользователей сбивают с толку режимы индикации и щелчков.

Однотарифный ЖКИ

Меркурий 201.8 – современная модель с 7-разрядным жидкокристаллическим экраном. Отличается характеристиками с повышенными эксплуатационными возможностями: при измерении активной энергии класс точности составляет 1,0; напряжение колеблется в пределах 220÷230 В; сила тока от номинального до максимального – 5÷80 А; рабочая температура находится в диапазоне от ‒45 до +75 °С; максимальная влажность – 90%. К особенностям принадлежат: модульный корпус, винтовые клеммы, измерительный преобразователь тока. На «посадочное место» устанавливается с помощью практичной DIN-рейки. Для удобства считывания показателей предусмотрена светодиодная подсветка.

  • наличие шунта и защелки-фиксатора;
  • минимальный вес, компактность, простота монтажа;
  • запас прочности, высокий класс точности, демократичная стоимость;
  • срок: эксплуатации – 30 лет, между ревизиями – 16 лет.

проблемы с телеметрией.

Прибор сравнительно новый, поэтому популярность его только растет. В сущности, модель представляет собой усовершенствованную версию нескольких предшественников.

Многотарифный ЖКИ экономный

Энергомера CE102M S7 145-JV – универсальная модель с повышенной устойчивостью к воздействиям механического, климатического и электромагнитного типа. Основные характеристики: напряжение и сила тока – 230/220 В и 5/60 А; температура функционирования – от ‒45 до +70 °С; граничная влажность – 98%; максимальное число тарифов – 4; классификация точности – 1. Среди опций и возможностей: интерфейс связи, энергонезависимая память, отображение показаний при обесточенной сети, наличие шунта, индикация информации за сутки и месяц. Управление осуществляется кнопками, 7-разрядный ж/к монитор подсвечивается светодиодами, поверка производится через 16 лет.

  • многофункциональный жидкокристаллический экран;
  • возможность снятия информации без наличия напряжения;
  • защита памяти от попытки внесения изменений;
  • компактность, существенная экономия, удобство пользования, простота перепрограммирования, приятный дизайн;
  • высокая долговечность, составляющая 16 лет.

Аппарат полностью оправдывает ожидания – в первую очередь для домов со значительным количеством электроточек.

Многотарифный ЖКИ самоокупаемый

Меркурий 200.02 – коммерческая модель, предназначенная для гибкого учета электрической энергии. В характеристики входят: базовое напряжение 220(230) В, сила тока 5(60) А, температурный коридор от ‒40 до +55 °С, цифровой манипулятор CAN. Кроме того: нагрузка управляется посредством УЗО; датчик тока константу учитывает через шунт; класс погрешности составляет 1,0; крепление проводится с помощью DIN панели. Счетчик может работать как вместе с АСКУЭ, так и независимо. Учет ведется максимум по 4-м тарифам – на экране отображаются все рабочие параметры. С помощью электроники и базы данных доступна полная информация, касающаяся потребленной энергии в течение последних 11 месяцев.

  • доступная информация о переключении расценок;
  • индивидуальное расписание с учетом сезонных переходов «зима / лето»;
  • регулировка нагрузки и контроль потребляемого электричества;
  • экономичность, быстрая самоокупаемость, простота эксплуатации;
  • энергонезависимая память, стильный дизайн;
  • срок в годах: гарантии – 3, межповерочного периода 16, службы – 30.
  • дисплей без подсветки;
  • высокая стоимость.

По мнению пользователей, прибор очень выгоден в плане экономии. Безусловно, если правильно распределить посуточно значительную нагрузку на сеть.

Подключение трехфазного счетчика прямого включения

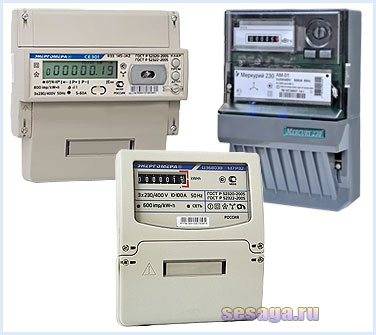

Здравствуйте, уважаемые читатели сайта . Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного

икосвенного включения .

Счетчики полукосвенного

икосвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока

, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть

. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

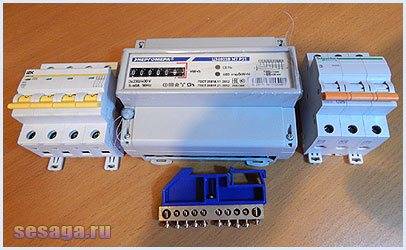

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик

, дваавтоматических выключателя инулевая шинка . Автомат, который будет стоять на вводе (перед счетчиком), желательно установитьчетырехполюсный , чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат

. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет

. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

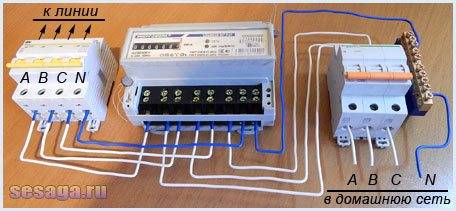

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Удачи!

Достоинства

Однофазный электросчетчик Матрица NP515.2UD

Любой счетчик от компании «Матрица» является очень высокофункциональным устройством, которое вполне способно выполнять довольно-таки широкий круг различных задач.</p>

Основными задачами счетчика «Матрица» являются учёт и измерение активной энергии в одном-двух направлениях.

Также счетчик компании «Матрица» легко и просто может справиться с такой задачей, как мгновенное измерение и подача нужного количества электрического тока, напряжения и температуры.

Но самими главными функциями и достоинствами счетчиков «Матрица» являются:

  1. Многотарифный учёт энергии. Всего доступно примерно шесть-восемь временных тарифов ( с учётом дополнительных дней).
  2. Счетчики компании «Матрица» способны использовать основное и дополнительное реле. Это необходимо для того, чтобы предотвратить любые попытки короткого замыкания и пожара.
  3. Счетчики «Матрица» позволяют свободно и беспрепятственно дистанционно считывать данные и конфигурации с самого счетчика. Эту задачу может выполнить прибор учёта.

Абсолютно все счетчики от компании «Матрица» могут контролировать все нужные параметры сети, которые способны предотвратить возможность поломки счетчика и избежать короткого замыкания:

Трехфазный электросчетчик NP545

мощность (работает система от перегрузки счетчика);</li>электрический ток (система защиты от КЗ (короткое замыкание) внутри счётчика);</li>электрическое напряжение (система защиты от перенапряжения счетчика);</li>баланс подачи тока и напряжения (система защиты от возможного перекоса напряжения в счетчике);</li>температурный баланс (система защиты от перегрева счетчика).</li></ul>

Все счётчики от компании «Матрица» являются фактически основными компонентами системы АИИС КУЭ на специальной базе SMART INS, которая, соответственно, сделана по специальной технологии ADDAX.

Данная система позволяет счетчику:

  • самостоятельно делать сбор всех данных с приборов учёта;
  • способность моментально и быстро среагировать практически на любое опасное положение в сети;
  • счетчик способен легко сократить и предотвратить любые потери электроэнергии за счёт ведения пофазного баланса.

Возможно, Вас заинтересует статья об электронных счетчиках электроэнергии.

Статью об особенностях перепрограммирования электросчетчиков читайте здесь.

Устройство и принцип работы

Корпус прибора оборудован следующими узлами:

  • измерительным модулем;
  • микроконтроллером;
  • встроенной памятью и питанием;
  • устройством отображения данных – жидкокристаллическим дисплеем;
  • импульсными выходами;
  • блоком управления нагрузкой;
  • датчиком, фиксирующим вскрытие, температурным и магнитным;
  • катушкой дифференциального тока для исключения опасности хищения ресурсов.

В зависимости от комплектации, изделие может оснащаться модулем для удалённой передачи данных.

Поступающая на прибор электроэнергия фиксируется датчиком тока и напряжения. Сведения анализируются микроконтроллером и выводятся на жидкокристаллический дисплей. Кроме показаний расхода, прибор выводит на дисплей дату по календарю и текущее значение времени суток. Сведения, характеризующие характеристики эксплуатации сети и объём использованных ресурсов может храниться в автономной памяти устройства в течение 10-ти лет.

Однофазные и трехфазные

Компания Матрица выпускает однофазные и трехфазные счетчики. Без проблем можно найти подходящий под свои потребности прибор в любом современном магазине электротоваров в большинстве городов России. Оба типа устройств не имеют практически никаких отличий, включая стоимость, поэтому выбор в данном случае будет зависеть только от конкретных запросов пользователя, а также от типа используемой в его доме сети энергоснабжения.

Производитель предлагает гражданам приобрести специализированные маршрутизаторы, но их использование в основном актуально для различных предприятий. Главным отличием является большая мощность и заметно более высокая стоимость.

Основные темы

Как читать показания со счетчика “Матрица” NP 73L.1-1-2, 3 ф, (5-85А)

Как читать показания со счетчика “Матрица” NP 73L.1-1-2, 3 ф, (5-85А)

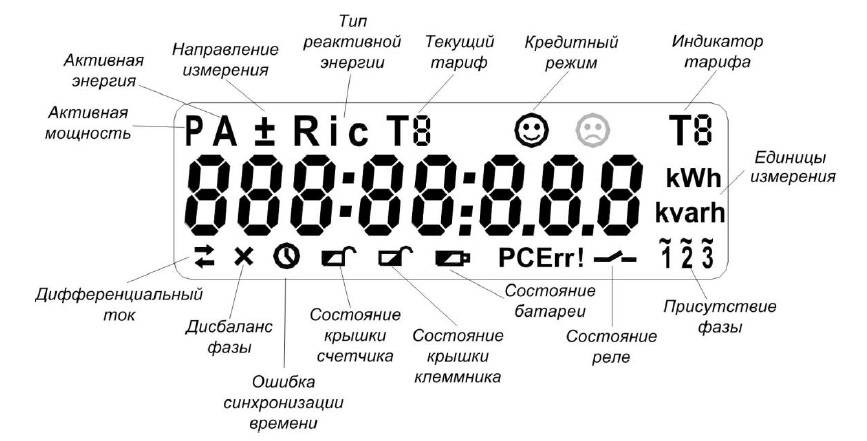

ВНЕШНИЙ ВИД ДИСПЛЕЯ. СТРОКИ С ДАННЫМИ

Дисплей счетчика МАТРИЦА 7 серии Lite (NP 73L.1-1-2, 3 ф, (5-85А)) имеет следующий внешний вид:

На дисплее счетчика отображается различная информация на экранах, сменяющих друг друга. Смена экранов должна происходить автоматически, через 5-10 с. Также можно пролистать экраны с помощью кратковременного нажатия на функциональную кнопку .

Если на дисплее не отображается никакая информация при наличие питания на счетчике, то, возможно, он настроен на отключение через некоторое время простоя, для экономии питания. Включить дисплей можно также кратковременно нажав на функциональную кнопку . Дисплей также автоматически отключается при температуре ниже -20С с целью самозащиты. При этом счетчик продолжает учитывать электроэнергию в нормальном режиме. Дисплей автоматически включится, когда температура повысится выше порога -20С.

ОСНОВНАЯ ИНФОРМАЦИЯ. СУММАРНЫЕ ПОКАЗАНИЯ И МОЩНОСТЬ

После включения счетчика МАТРИЦА на его дисплее будут отображаться следующие заводские параметры:

Активная энергия, импорт (A+):

На дисплее отображено шесть знаков до точки и два знака после точки. То есть значность составляет шесть с точностью до сотых кВт*ч.

Активная мощность (Р+ или Р):

На дисплее отображено два знака до точки и три знака после точки. То есть активная мощность отображается с точностью до тысячных кВт.

Локальная дата; Локальное время:

ПОКАЗАНИЯ ПО ТАРИФАМ. АВАРИИ И СОБЫТИЯ

При наличии на дисплее показаний дифференцированного тарифа по зонам суток, помимо информации, приведенной выше, также будут отображаться следующие данные.

Активная энергия, импорт, тариф 1…6 (А+ 1…6):

На дисплее отображается индикация такого же формата, как и для активной энергии, импорт.

Также на дисплее могут отражаться следующие аварии и события:

ДРУГИЕ ПАРАМЕТРЫ

Помимо основных параметров на дисплее счетчика МАТРИЦА могут отражаться следующие параметры, например:

  • Суммарная активная энергия (в кВт);
  • Активная энергия экспорт и по тарифам (1…6) (в кВт*ч);
  • Реактивная индуктивная и емкостная мощность (в кВАр);
  • Реактивная индуктивная и емкостная энергия (в кВАр*ч);

ПОКАЗАНИЯ НА УДАЛЕННОМ ДИСПЛЕЕ

LCD экран Удаленного дисплея в общем виде выглядит так:

Удаленный дисплей программируется из Центра и может отражать следующие параметры:

  • Суммарную активную энергию, в том числе по тарифам (1…3) (в кВт*ч);
  • Реактивную индуктивную и емкостную энергию (в кВАр*ч).

При первом включении Удаленного дисплея в розетку на нем будет отражаться информация вида APP 5.4.04. После того, как счетчик будет сконфигурирован на отправку показаний на дисплей, на дисплее будут отображаться поочередно:

  • номер счетчика;
  • дата и время в формате ХХ ХХ-ХХ h (час день-месяц);
  • показания — суммарная активная энергия (при использовании дифференцированного тарифа по зонам суток — показания по тарифам).

Данные на Удаленном дисплее сменяются с дискретностью 1 раз в час. Удаленный дисплей необходимо оставить в розетке до тех пор, пока не отразятся данные по счетчику. После того, как Удаленный дисплей впервые отобразит данные по счетчику, его можно отключить из розетки и включать уже по мере необходимости. После повторного включения дисплея необходимо подождать некоторое время до того, как обновятся показания.

Подключение электросчетчика Матрица

Перед заменой счетчика обязательно нужно выключить автомат, дабы перекрыть подачу напряжения. Старый прибор демонтируется, и монтируется, соответственно, новый. Не всегда габариты и монтажные отверстия двух приборов совпадают. Но учитывая, что современные модели монтируются на DIN-рейку, установочные процесс упрощается.

Не так просто выбрать счетчик. Какая фирма представит товар лучше? Какая компания выгоднее в плане цены? Есть несколько брендов, которые уже отлично себя зарекомендовали. Среди них та самая Матрица. Специалисты уверяют, что эти электро-системы надежны, многофункциональны, могут похвастаться высокой степенью защиты.

Как выбрать электросчетчик

Невозможно представить жизнь совершенного общества без электроэнергии. Потребление электроэнергии растет с каждым готом. Абсолютно все собственники, будь то квартира, частный дом или любое нежилое помещении имеют подключение к множеству коммуникаций и как следствие приборам учета потребления различных ресурсов.

Везде, где есть свет, должен быть установлен счетчик электроэнергии.

Это важный прибор, основной задачей которого является считывание количества потребленной энергии, а именно — киловатт. Исходя из этого, по показаниям счетчика, умноженным на определенный тариф, высчитывается сумма к оплате за электричество. С каждым годом появляется все больше моделей электрических счетчиков, функционал их совершенствуется, появляются умные счетчики способные передать информацию через интернет. Совершенствуется их класс точности и средства защиты от хищения.

Назначение АСКУЭ

АСКУЭ нужна, прежде всего:

  • Для непосредственного контроля над качеством, количеством, частотой, напряжением, температурой и другими качественными характеристиками потребляемых человеком ресурсов.
  • Матрица дает возможность оперативно анализировать, накапливать и обрабатывать базы данных с имеющейся информацией для выполнения коммерческих расчетов.
  • АСКУЭ помогает повысить достоверность и оперативность при учете электроэнергии.
  • Для крупных предприятий АСКУЭ незаменимо благодаря разным схемам управления распределением энергии и мощности, что способствует уменьшению энергозатрат.
  • Снижение потребляемой энергии и мощности благотворно сказывается на оплате энергетических ресурсов. Матрица помогает экономить на расходовании электричества.
  • АСКУЭ проводит все расчеты по электроэнергии между поставщиком и потребителем в автоматизированном режиме.

К преимуществам использования матрицы можно отнести систему мониторинга, многотарифный режим, простоту настройки приборов и надежность эксплуатации всей системы. Благодаря системе мониторинга АСКУЭ способна с уверенностью обмениваться данными, передавая их по силовой сети. Эта технология позволяет обеспечивать надежную и устойчивую связь, благодаря двухчастотному каналу ретрансляции сигнала.

АСКУЭ способна предотвратить хищение энергии благодаря возможности сведения балансов. После введения в эксплуатацию матрица заметно снижает потери электричества. Силовое реле со встроенной функцией управления позволяет поставщику наблюдать за расходом потребляемой энергии. В случае потребления больших объемов, чем прописано в договоре, поставщик имеет право на ограничение подачи электроэнергии.

С помощью АСКУЭ поставщик способен отслеживать и линии на предмет загруженности в часы наибольшего потребления энергии. Надежность эксплуатации матрицы, которая заключается в контроле над мощностью, напряжением, частотой тока, дает возможность не только защитить оборудование абонента при возникновении аварии, но и предотвратить незаконное потребление чужих ресурсов.

Функционал счетчиков Матрица

Счетчик Матрица представляет собой один из ключевых компонентов АИИС КУЭ. С его помощью реализуется сразу несколько полезных функций:

  • автоматический сбор показателей, поступающих со счетчиков;
  • оперативная реакция на любые аварийные ситуации, возникающие в работе сети энергоснабжения;
  • значительное сокращение потерь электричества за счет сведения пофазного баланса, а также наличия в конструкции датчиков вскрытия приборов учета и дифференциального тока;
  • дистанционное регулирование параметров счетчика, отслеживание режима потребления электроэнергии абонентами;
  • контроль отдельных параметров энергоснабжения;
  • управление уличными источниками освещения;
  • обмен данными с биллинговыми системами для оформления достоверных счетов за потребленную электроэнергию.

<index>

Счетчик электроэнергии матрица – высокоинтеллектуальный прибор, обладающий функциональностью, одна из которых – фиксирование и передача показаний энергии.

Электросчетчик предназначается:

  1. Автоматический подсчет активной и реактивной электроэнергии.
  2. Многотарифный учет электричества. Установка до 6-ти временных тарифов.
  3. Фиксирование моментальной нагрузки, температурных показателей, напряжения, переменного тока.
  4. С помощью вспомогательного реле защищает от перепадов энергии, короткого замыкания.
  5. Функция дистанционного считывания показаний.
  6. Передача данных об аварийных ситуациях на подстанцию.

Счетчик оснащен датчиками, которые исключают любые попытки проникновения:

  • Взламывание клемника и устройства.
  • Выявление неполадок в работе прибора.

Функциональные характеристики

Итак, счетчик «Матрица» (трехфазный) может:

  • оценивать потребляемую мощность электрической трехфазной сети;
  • контролировать дисбаланс мощности;
  • передавать необходимую информацию (счетчик снабжен PLC-модемом современного типа), передача производится по силовой линии;
  • хранить эту информацию до определенного срока: до начала года или месяца, некоторые модели производят хранение посуточно;
  • контролировать напряжение на всех фазах отдельно;
  • проводить контроль магнитного поля;
  • проводить многотарнифный контроль и учет (есть возможность использовать до шести тарифов с установкой и регулировкой по дням);
  • устанавливать максимальное и минимальное напряжение, при котором сеть будет работать;
  • в некоторых моделях устанавливается реле, отвечающее за защиту внутренней электрической сети от короткого замыкания (реле может быть основным или дополнительным).

Так как температурный режим эксплуатации прибора учета и контроля электроэнергии имеет диапазон от -40С до +70С, то установку его можно проводить на улице. Единственное требование – это монтаж внутри металлического ящика или щита, у которого степень защиты – IP-54. Сам счетчик «Матрица» крепится в щите на DIN-рейку. И еще один немаловажный функционал – это дистанционное управление.

Высокая надежность и безопасность прибора от проникновения внутрь обеспечивается различными датчиками:

  • датчик, с помощью которого контролируется возможность вскрытия корпуса счетчика;
  • возможность вскрытия клеммной коробки;
  • датчик, который определяет правильность подключения проводов к клеммам по фазам;
  • датчик тока дифференциального;
  • датчик, который реагирует на сильное воздействие магнитного поля внешнего типа.

Как обеспечивается экономия

Матричный счетчик электроэнергии обеспечивает высокоточный учет потребляемого электричества, используя дифференцированный тариф, по которому стоимость электричества зависит от времени суток. Потребитель может самостоятельно установить для себя подходящий режим работы бытовых приборов, чтобы платить за электричество меньше.

Устанавливая счетчик Матрица, потребители электроэнергии лишают себя риска хищения электроэнергии недобросовестными людьми. Общая потеря электричества объекта может заключаться только в технических утечках, сумма дополнительных взносов, которые в квитанции указываются в виде «общедомовых нужд» или «потерь электричества», будет заметно сокращена. Поэтому добросовестным потребителям не придется оплачивать мошеннические действия других людей.

Система учета электроэнергии Матрица имеет в своей конструкции специализированное силовое реле, которое в случае необходимости полностью отключает подачу электроэнергии абоненту, обеспечивая таким образом его защиту от возможного возникновения короткого замыкания, а также резких скачков напряжения, которые часто происходят при утечках. Если специалисты грамотно выставят конфигурации функции защитного отключения, она может помочь избежать риска дорогостоящего ремонта оборудования, который неизбежно потребуется при возникновении каких-либо аварийных ситуаций.

Счетчик осуществляет передачу всех данных в Центр через защищенные протоколы связи. История показаний постоянно сохраняется в памяти устройства, а также в базе данных, благодаря чему внесение каких-либо корректировок исключено. Если между компанией, обеспечивающей дом электроэнергией, и потребителем возникнут какие-то конфликтные ситуации, можно изучить историю показаний и понять, кто прав.

Инструкция по использованию прибора

После того, как закончен монтаж устройства и проведены все сопутствующие работы, его нужно включить. На дисплее отобразиться различная информация, которая будет показана на сменяющихся экранах. Изменения проходят автоматически каждые 5-10 секунд

Если появилась необходимость просмотра важной информации, это делается с помощью функциональной кнопки, она же включает дисплей после длительного простоя или температуры воздуха ниже -20 оС по Цельсию

Значность отображаемых на дисплее знаков составляет ровно шесть. Указываются данные дифференцированного тарифа по суточным зонам, индикация активной энергии, OBIS код. В случае некорректного монтажа или других технических причин на экране отобразиться информация об ошибках с кодовым значением от 1 до 8, для каждой отведена позиция, значения указаны в инструкции. Для каждой модели счетчика существует ряд технических параметров, присущи только им.

Подключение счётчика

Счётчик может устанавливаться тремя способами:

  • с помощью ДИН-рейки;
  • на три винта;
  • на натянутый трос.

Установку прибора должен производить квалифицированный электромонтёр с группой электробезопасности не ниже II.

Предварительно выполняется крепление, затем фиксируется аппарат. Открывается крышка клеммного отсека и подсоединяются провода, согласно схеме, указанной в паспорте изделия или на корпусе устройства.

После монтажа и подключения проверяется работоспособность устройства и настройка его представителем поставщика электроэнергии с заданием необходимых параметров.

Затем изделие подлежит пломбированию. Факт пуска в работу фиксируется представителем коммунальной организации записью в паспорте изделия.

Каталог счётчиков Матрица(все счётчики их описание, схемы подключения размеры и тд.): Смотреть

Вопрос экономии электроэнергии стоит остро для многих граждан. Самый простой вариант – поменять старый электросчетчик на более современное оборудование. В связи с этим в последнее время большую популярность приобрел электросчетчик «Матрица», который помогает сократить расход электроэнергии, потребляемой впустую.

Устройство и принцип работы

На практике применяются различные трехфазные счетчики электроэнергии, отличающиеся принципом действия:

  • Индукционные – представляют собой набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся от воздействия электромагнитных полей.
  • Электронные – осуществляют измерение и подсчет данных без использования подвижных элементов. Основой реализации электронных трехфазных электросчетчиков является система преобразования аналогового сигнала в цифровой.
  • Гибридные – представляют собой переходной этап от индукционных моделей с механическими вращающимися частями к электронным.

Каждый тип счетчика обладает своими конструктивными особенностями, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного прибора учета, как наиболее перспективного.


Рис. 1. Устройство трехфазного счетчика электроэнергии

Конструктивно такой счетчик электроэнергии состоит из:

  • Датчиков тока и напряжения, которые предназначены для измерения электрических величин в электрической цепи.
  • Электронного преобразователя – осуществляет вычисление мощности и по всем фазным потребителям. Может быть представлен несколькими отдельными модулями.
  • Микроконтроллера – предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
  • Дисплея – предназначен для отображения величины мощности и других параметров электрической цепи.
  • Блок памяти – присутствует в электронных моделях, позволяет хранить и извлекать нужную информацию о расходах электроэнергии.
  • Блок зажимов – может разделяться на силовые и слаботочные. Первые из них предназначены для включения в трехфазную линию, а вторые для передачи данных по линиям связи.

Принцип действия трехфазного счетчика электроэнергии заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников посредством датчиков тока и напряжения. Затем и ток, и напряжения по каждому фазному выводу проходит этап перемножения в электронном блоке, у индукционных счетчиков электроэнергии эта процедура осуществлялась посредством воздействия полей обмоток на алюминиевый диск. От электронного блока за вычисленную единицу мощности формируется счетный импульс и передается на микроконтроллер. В зависимости от количества поданных импульсов микроконтроллер вычисляет количество потребленных киловатт-часов.

Микроконтроллер представляет собой логическую единицу трехфазного счетчика электрической энергии. Он подает команду на дисплей о смене данных по мере транзита мощности через датчики. Вместе с тем микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию об израсходованной мощности за определенный период или в определенном тарифе, что особенно актуально для многотарифных счетчиков электроэнергии. Также микроконтроллер может транслировать информацию по каналам связи через систему АСКУЭ на удаленный диспетчерский пункт.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
