Как самостоятельно подключить кондиционер к электросети

Что такое электрическая схема сплит-системы

Электрическая схема кондиционера — это документ, в котором отображено расположение электронных компонентов, их подключение, а также информация для инженеров сервисных центров. Всех, кто занимается установкой и подключением климатической техники больше интересует электрическая схема подключения кондиционера, которая включает в себя расположение основных устройств испарительного и конденсаторного блока, клеммы для соединения блоков между собой и подключения электропитания.

Основными элементами здесь являются:

  • Компрессор, с выводами CSR. Стрелкой показана защита, установленная на обмотку компрессора
  • Compressorcapacitor – конденсатор, двумя выводами подключен к обмоткам компрессорного агрегата. Третий вывод конденсатора подключен к его пусковой обмотке.
  • Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя.
  • На схеме обозначен электромагнит, управляющий работой четырехходового клапана.

Обозначения клемм в клеммной колодке:

1(N) – ноль.

2 – Напряжение на компрессор с модуля управления.

3 – Подача электропитания на мотор вентилятора при работе его на малых оборотах.

4 – Электропитание на мотор вентилятора при его работе на повышенных оборотах.

Отдельная клемма – земля. Основные модули и блоки:

  • Фильтр питания, через который подается напряжение на управляющую плату.
  • Control board – блок управления к которому подключены все модули устройства.
  • К CN 12 подключено силовое реле питания компрессора.
  • К CN6 подключается дренажный насос.
  • Клеммник CN 5 отвечает за управление вентилятором внешнеого блока сплит-системы.
  • К выводам CN 10 подключается шаговый мотор управления жалюзийной решеткой.
  • Выводы CN 7 отвечают за подключение термодатчика температуры теплообменника.
  • К выводам 1 и 2 клеммника CN15 подключается термодатчик комнатной температуры.
  • К вывода м 1 и 3 клеммника CN15 подключается сенсор уровня воды в поддоне.
  • Клеммник CN 13 управляющего блока отвечает за подключение блока индикации устройства.

Клеммник (на плате обозначен Terminal) для соединения кабелем испарительного и конденсаторного блоков. Клеммы L и N — питание кондиционера от линии эл. передач. Следует знать, что существует с подключение кондиционера к электросети через внешний блок.

При таком подключении, необходимо руководствоваться инструкцией. Если подключается климатическая техника мощностью до 4 ,5 кВт, то использоваться должен четырехжильный медный кабель с сечением 2,5 мм2. При отдельной ветке питания на щиток обязательно устанавливается автомат мощностью 20 А.

Подбор провода для подключения


пятижильный медный провод

Стоит помнить о том, какой провод необходим для подключения кондиционера, а точнее, какое требуется сечение. Его параметры указываются в инструкции для каждой модели сплит-системы индивидуально. Сечение зависит от мощности прибора. Как правило, бытовые кондиционеры (7, 9, 12, 13 размера) требуют диаметр провода от 1,5 до 2,5 мм². Можно ориентироваться на силу тока: менее 18 А – 1,5 мм², более 18 А – 2,5 мм².

Также провод, необходимый для подключения кондиционера к электросети, выбирают, учитывая удаленность щитка. Расстояние между блоком прибора и электрическим щитком свыше 10 метров требует сечения от 2,5 мм².


прикрепленный к наружному блоку межблочный кабель

Провод нельзя прокладывать вблизи газовых и отопительных труб. Минимальное расстояние между ними составляет не менее 1 метра. В случае необходимости используют дополнительную изоляцию. Как правило, кабель прокладывают вместе с трассой в гофре и прячут в короба или штробу в стене.

К стене кабеля крепятся хомутами, которые фиксируют дюбелями или шурупами. При укладывании коммуникаций в короба для их крепления применяют клей или шурупы. Если выполняется скрытая проводка, то провода прячут в гофру и фиксируют ее к стене при помощи специальных хомутов.

Соединение и подключение межблочных кабелей кондиционера

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

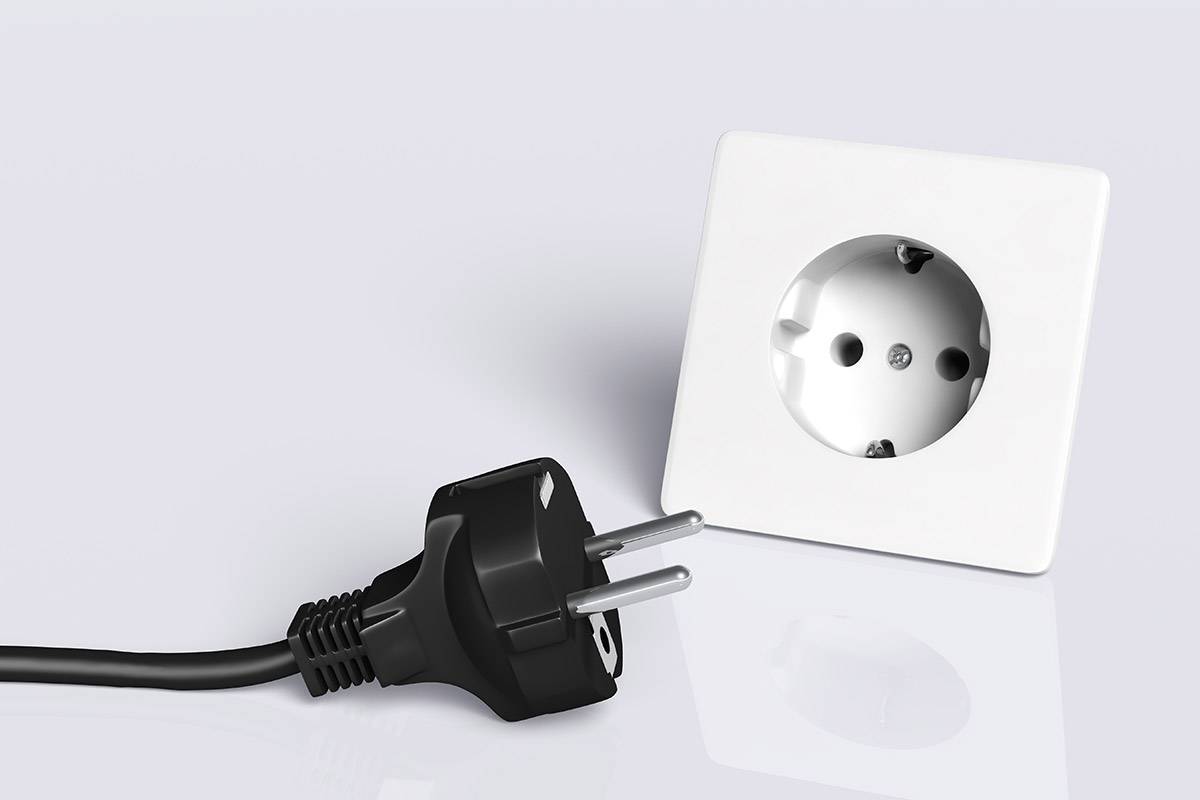

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Подключение проводится согласно схемам на блоках, на которых указаны клеммные колодки, соответствующие межблочным кабелям. Неподключенные жилы кабеля требуется изолировать, чтобы они не соприкасались с токоведущими частями кондиционера.

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

В некоторых китайских кондиционерах эконом-класса между блоками прокладывается отдельный провод для подключения температурного датчика.

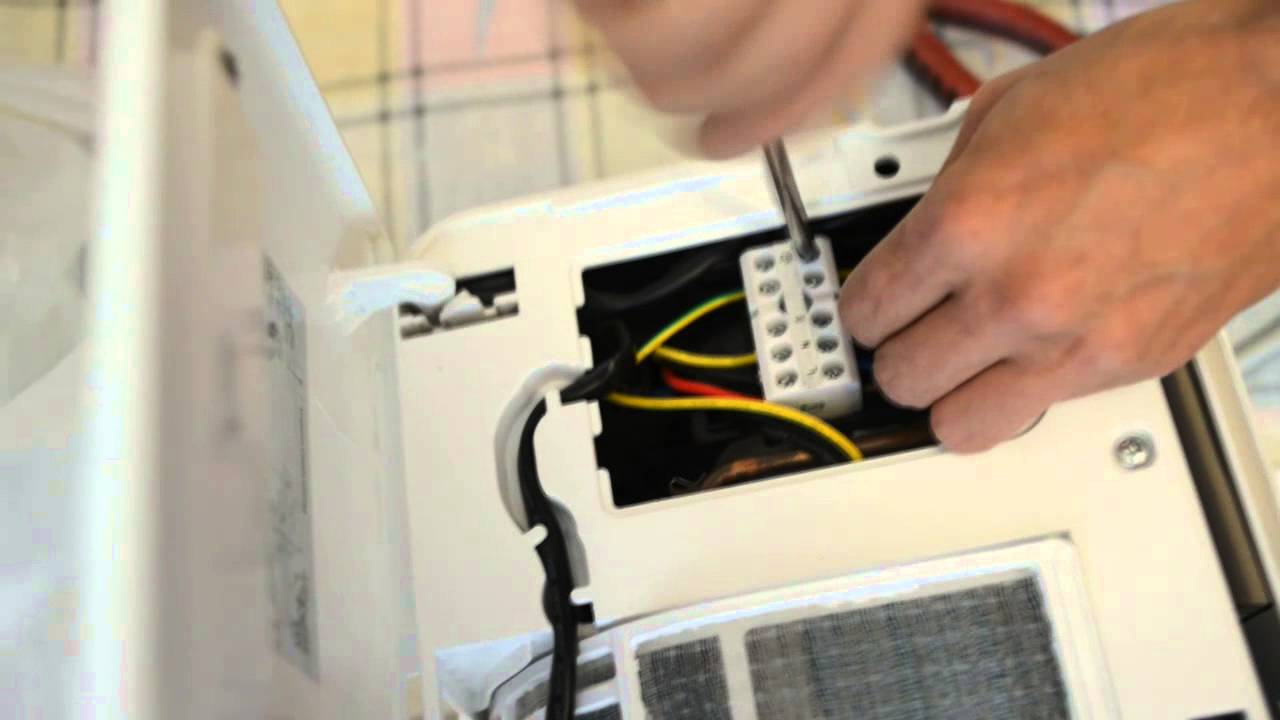

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Как установить мобильный кондиционер

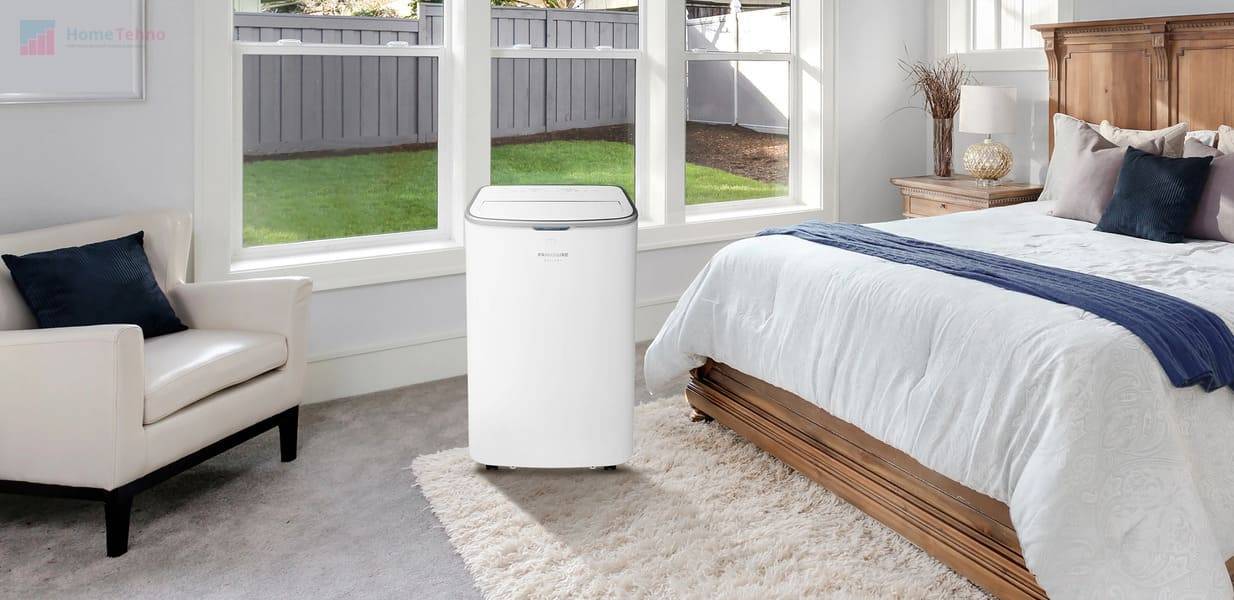

Мобильный кондиционер установить намного проще, чем любой другой. Но и здесь потребуются некоторые навыки работы. Также необходим следующий набор инструментов:

  1. Плотная пластмасса (толщина 10-12 мм). Она потребуется для создания барьера между прохладным воздухом в помещении и теплым снаружи.
  2. Пила для пластика.
  3. Малярный скотч или лента, с помощью которой фиксируется лист.
  4. Монтажная пена или любой уплотнитель, который обеспечит водо- и воздухонепроницаемость.

Вариант установки мобильного устройства

Лучше всего мобильный кондиционер поставить возле окна, при этом избегая переломов на шланге воздухоотвода. Последовательность действий по монтажу следующая:

  1. Производятся все необходимые замеры и диаметр воздухоотвода.
  2. Вырезается отверстие для него. Оно должно быть на 3-4 см. меньше самой трубы. Это поможет плотно ее зафиксировать.
  3. Производится герметизация оргстекла. Это можно сделать с помощью липкой ленты, герметика или монтажной пены.
  4. Нужно открыть оконную раму и закрепить там вставку из оргстекла. Сделать это можно при помощи той же ленты или герметика.
  5. После этого можно установить сам моноблок. Для этого выбирается место для его монтажа, в воздухоотвод вставляется дренажный шланг, а он – в вытяжное отверстие моноблока. Другой конец шланга выводится на улицу.
  6. Через 2-3 часа можно .

Порядок работ

Первым делом необходимо подобрать набор нужных для установки подключения инструментов и материалов. Далее тщательно изучите схемы, предложенные производителем. После ознакомления с правилами и требованиями можно перейти к непосредственной прокладке кабелей для выполнения соединения клемм блоков.

Выбор розетки

Для подключения через розетку, последняя должна отвечать некоторым требованиям, которые направлены на эффективность и безопасность функционирования прибора.

  1. Дифференцированное реле или надежное заземление – обязательный критерий при выборе.
  2. Допустимо использование медных проводов, с качественно выполненным сечением.
  3. Подключение розетки к щитку осуществляется только через защитный автомат.

Необходимо обратить свое внимание на евророзетки нового поколения. Они полностью соответствуют требованиям производителя

Обладают хорошим оснащением и защитой при перепадах электричества.

Дифференцированное реле необходимо при отсутствии заземления

Выбор провода

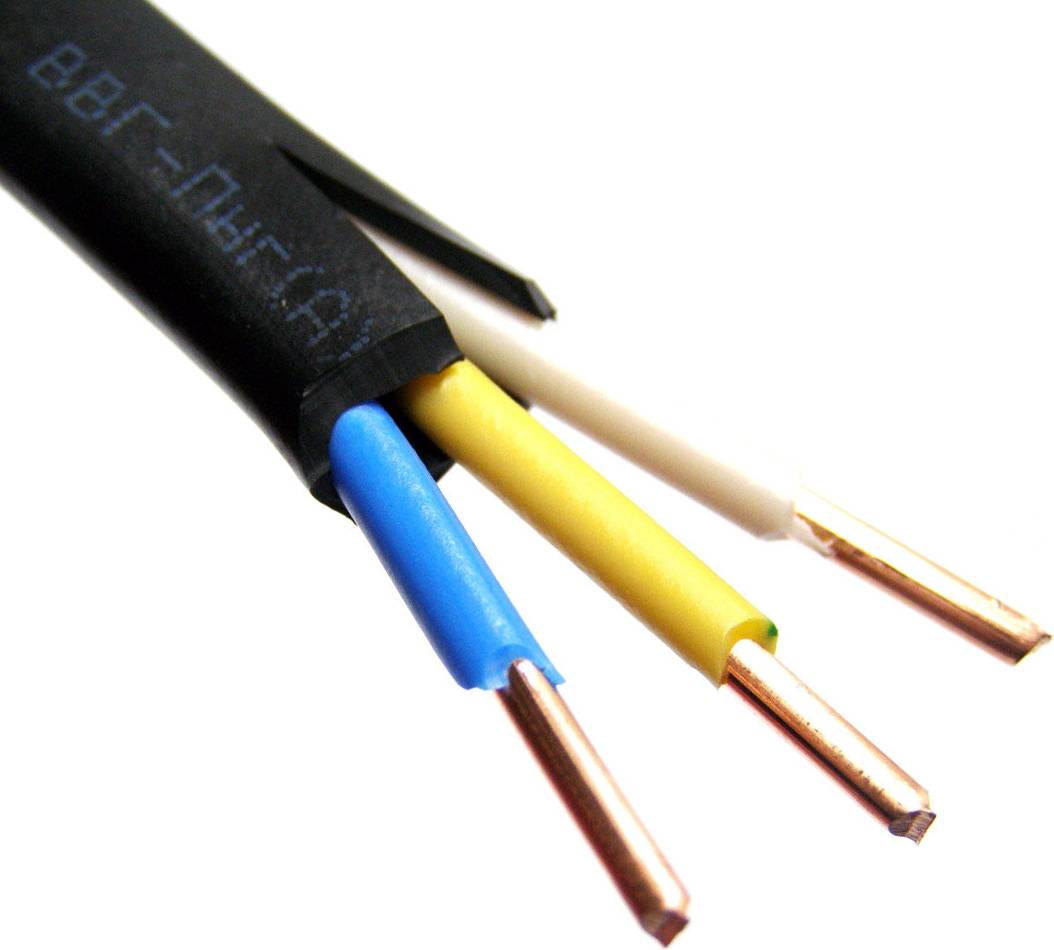

При выборе провода необходимо обратить внимание на его сечение, оно должно в точности подходить требованиям производителя, заявленным в инструкции. Сечение, необходимое для бытовых приборов, равно 1.5-2.5 квадрата, сила тока не должна превышать 19 А

Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв. мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться.

Медные провода в три жилы обеспечат высокую эффективность работы сплит-системы.

Также важно помнить, что прокладывать провода вблизи труб системы отопления или газоснабжения категорически запрещено, минимальное расстояние между ними – 1,5 м. Электрические жгуты в обязательном порядке должны быть помещены в защитный гофр, а следом закреплены хомутами

Подключение испарителя

Установка подключения блоков идентична, и не вызовет у вас особого затруднения

Важно следовать нижеизложенным правилам и соблюдать технику безопасности при работе с электричеством

  1. Первым делом удалите пластиковую лицевую панель.
  2. Далее демонтируйте защитную крышку, а также фиксаторы кабелей.
  3. Протяните провода через стенной проем, который расположен за кондиционером или на боковой стенке.
  4. После необходимо убрать защитную ленту с жил на расстоянии 30-40 мм от края.
  5. Оголенные жилы вставьте в клеммы и надежно закрутите винты крепления.
  6. Следующим шагом станет укрепление выходящих проводов.
  7. По окончании проведения этих манипуляций соберите прибор в обратном порядке.

По завершении установочных работ проведите проверку корректности этого подключения – сверьте полученный результат со схемами производителя. Только после тщательной проверки разрешается включать и использовать кондиционер.

В заключение еще раз необходимо упомянуть, что работа с электрической сетью довольно опасна, поэтому самостоятельное подключение может закончиться травмами или поломкой необходимых деталей. Рекомендуется обратиться за помощью к работнику, который имеет все необходимые материалы и хорошо знаком с техникой безопасности. При неправильном подключении вы вскоре столкнетесь с необходимостью ремонта прибора. Не жалейте денег, чтобы нанять мастера, т. к. скупой платит дважды.

Установка кондиционера на старую трассу

Главным условием к существующему контуру является внутренняя чистота труб: чтобы в них не было воды и воздуха. Для выполнения этих требований, у специалиста, проводящего монтаж оборудования, должны быть в наличии вакуумный насос, манометр и хладагент необходимой марки.

Демонтаж старых блоков

Демонтаж представляет собой следующий алгоритм действий:

1. Перед тем как снять старое оборудование, необходимо из трубопровода стравить фреон, для чего открутить трубку от штуцера внешнего блока.

2. От выносного модуля отсоединить питающие электрические кабели, открутить все накидные гайки трубопровода, убрать в сторону шланг для слива конденсата.

3. Отвернуть крепежные болты и снять блок с кронштейнов.

4. Такие же манипуляции провести с внутренним модулем: отсоединить провода от клеммника, отвернуть гайки у подводящих трубок и отвести их в стороны. Снять дренажную емкость. Открутить крепеж и демонтировать блок.

На этом демонтаж основных частей кондиционера на магистрали можно считать законченным.

Монтаж новой сплит-системы

Установку кондиционера производить в обратном порядке.

1. Если модели блоков одинаковые по параметрам, но отличаются по крепежу, то вначале нужно установить новые кронштейны.

2. Подсоединить трубки, питающий кабель у каждого модуля.

3. Установить дренажный лоток к внутреннему блоку.

4. Произвести вакуумирование системы. Откачать из трубопровода оставшуюся жидкость, воздух, посторонние частицы разных включений, для чего использовать вакуумный насос. Агрегат следует подключить к трассе через вентиль с одной стороны, а с другой – к крану коллектора на станции. Включить установку и открыть вентиль на коллекторной станции. Производить откачивание около 25-30 мин., а затем его отключить и закрыть кран. Если стрелка будет устойчиво стоять на 0 или 1, то значит, магистраль герметична. В ином случае нужно искать утечку.

5. Закачивание хладагента в систему. Если герметичность в магистрали достигнута, то очередным шагом будет запуск фреона, для чего необходимо выкрутить 2 клапана на трубках большого и маленького диаметров. Если закачивается фреон 22, то его можно заправлять по достижению давления 3-3,5 атмосферы. А в случае закачивания хладагента 410, его чаще заправляют по весу, и этот метод считается наиболее правильным.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

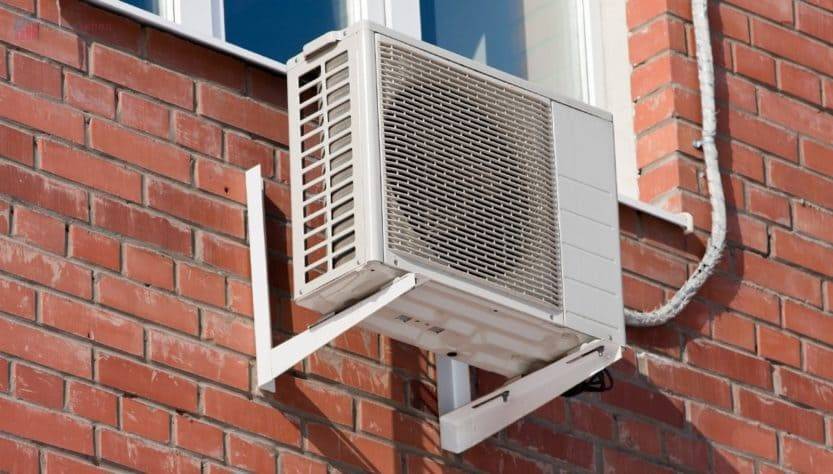

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Подключение кондиционера к сети

Перед подключением сплит-системы к электросети следует ознакомиться со схемами и спецификациями на узлы прибора и проанализировать состав стен. Затем нужно осмотреть существующую систему электроснабжения, замерить поперечное сечение входящих кабелей и протестировать выбранную трассу специальным детектором.

Существует несколько способов подключения кондиционера к электросети. Если линия проводки для мощного электроприбора не была предусмотрена заранее, придется прокладывать сети и устанавливать розетки после проведения капитального ремонта.

Удобнее всего подключить розетку в распределительной коробке помещения. Но это становится возможным только в том случае, если электропроводка, идущая от этой коробки к электрическому щитку квартиры или частного дома, может выдержать максимально возможную нагрузку всех подключаемых электроприборов.

Другой способ предполагает прокладывание новых линий электропроводки. В этом случае нужно проштробить стену, проложить новый кабель в пластмассовой гофрированной трубе и подключить его к распределительной коробке. Если глубина штроба составляет больше 2 см, кабель можно прятать в стену без гофротрубы.

Гофрированная труба (гофротруба) – это труба с переменным поперечным сечением, в которой есть толстостенные и тонкостенные участки, придающие ей жесткость и гибкость одновременно

Штроб может проходить горизонтально или вертикально, но по диагонали он располагаться не может. Это противоречит основным строительным регламентам.

На основании проекта обустройства линий можно заблаговременно определить места вывода электрической сети, в т.ч. и для климатической техники. Если же нет возможности штробить стену, электропроводку можно проложить открытым способом.

В этом случае провода прячутся в специальный пластиковый кабель-канал, который закрепляется на стене шурупами. Этот способ наименее трудоемкий и затратный, но пластмассовый канал может нарушить внешний вид комнаты.

Спрятать шнур, тянущийся от бытового кондиционера к сетевой розетке, можно в пластмассовом коробе любого цвета и формы в зависимости от особенностей интерьера комнаты

Если ни один из этих способов не походит, можно присоединить устройство через шлейф к розетке, питающей технику с меньшей мощностью. При этом шлейф тянется от гнезда рядом с кондиционером до самой точки электропитания. Но нужно проверить возможности розетки. Если сеть не справится с нагрузкой, провода сгорят.

Подключение сплит-системы к сети электропитания с помощью вилки и раннее установленной розетки является наиболее простым способом. Для этого не нужно выполнять электромонтажные работы, поэтому с таким подключением может справиться любой человек.

Этот вариант монтажа выбирают для:

  • сплит-систем небольшой мощности (до 4 кВт);
  • кондиционеров, встроенных в окно;
  • кондиционеров, которые были установлены в комнате на короткое время.

Но лучше проработать расположение климатической техники и розеток под нее заранее. Это позволит проложить более надежные провода к тем розеткам, от которых будет питаться в будущем кондиционер.

Нужна ли защитная автоматика

Автоматы и УЗО надежно защищают сеть от перегрузок и коротких замыканий. Первые средства просты. Автоматы размыкают цепь при превышении пороговой силы тока. А вот УЗО контролирует работу приборов более строго. Например, размыкание цепи происходит при обнаружении паразитных токов утечки, прикосновении человека к незаземленным корпусам и в других случаях, недоступных автоматам.

Однако при желании защитить свой кондиционер полностью рекомендуется устанавливать оба типа аппаратных средств. Так, УЗО укажет на конкретную неисправность сети. А автомат послужит дублирующей или дополняющей защитой. Кроме этого, он позволит без проблем поменять сломанное УЗО, не останавливая работу кондиционера.

Есть и более дорогой вариант. Дифференциальный выключатель надежен, при этом занимает меньше места, чем пара из УЗО и автомата. Однако стоит помнить, что придется отдать больше денег за защиту аналогичного уровня. Кроме того, при поломках дифавтомат придется менять, а значит — снова тратить немалые средства.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Как устроен и функционирует кондиционер?

Устройство кондиционера

Прежде чем подключать кондиционер в квартире, необходимо понимать, как он сложен и функционирует.

Кондиционер – это компрессор и испарительный блок. Сообщены они трубками. Компрессор устанавливают со стороны улицы, а испаритель в квартире. У моделей премиум-класса может быть не один испаритель, а несколько, но все они подключены к общему компрессору.

В испаритель, благодаря давлению, через сопло попадает фреон. Агент становится больше в объёме, кипит, а пары забирают тепло. В результате получается конденсат, который оседает на радиаторе испарителя. Из него влага уходит в ёмкость, а дальше по трубе покидая систему.

В это же время работает компрессор. Его задача в том, чтобы откачать испарения фреона и поднять давление. Фреон нагревается и из жидкости становится плотным туманом. Затем поступает в камеру для конденсата, охлаждается под вентилятором и становится снова жидким. В этом агрегатном состоянии проходит во внутренний блок, и весь круг повторяется заново.

Подключая кондиционер своими руками, предусмотрите утечку фреона. Для этого необходимо качественно провести герметизацию. Внутренний блок правильно ставить выше внешнего.

Дальше поговорим, из каких элементов сложены оба блока и зачем они нужны.

 Как почистить кондиционер?Наружный блок

Наружный блок кондиционера

ДетальФункция
ВентиляторПоддерживает нормальную температуру конденсатора.
КонденсаторОтвечает за нормальную температуру и процесс конденсации фреона. Воздух, прошедший через него, становится тёплым.
КомпрессорОтвечает за сжатие хладагента и его передвижение по контуру. Бывает поршневой или спиральный. Лучше подключать спиральный компрессор кондиционера. Поршневой дешевле, но служит меньше. Особенно часто ломается, когда наступают холода.
Плата управленияВстречается только в инверторных. В остальных электронный блок стоит в испарителе, это бережёт его от неблагоприятных погодных условий, влажности.
Четырёхходовый клапанМожно встретить при подключении реверсивного кондиционера. Во время обогрева клапан задаёт другой вектор движения агенту. При этом два блока будто подменяют функции друг друга. Блок с улицы работает на тепло, а блок внутри на холод.
СоединенияК ним подводятся трубы, соединяющие элементы системы.
ФильтрСтоит на входе в компрессор. Необходим, чтобы в него не попадала медная крошка и другие частицы. Но если подключение кондиционера дома выполнили не правильно, то фильтр от попавшего мусора не спасёт.
Защитная крышкаНакрывает соединения и клеммник.

Внутренний блок

Внутренний блок кондиционера

ДетальФункция
Передняя панельПохожа на решётку, через которую проходит воздух. Её легко можно снять для очистки фильтра и так далее.
Фильтр грубой очисткиСеточка, которая необходима для сбора крупного мусора. Но нужно не забывать очищать фильтр хотя бы пару раз в месяц.
Фильтр тонкой очисткиБывает угольным и электростатическим. Первый помогает справиться с плохим запахом. А второй собирает пыль. Но если в вашей модели нет такого фильтра, это не критично.
ВентиляторПодключают вентилятор кондиционера с тремя или четырьмя скоростями вращения.
ИспарительНужен для нагрева агента и его испарения. Проходящий воздух становится холодным.
Горизонтальные жалюзиРегулируют воздушные потоки по вертикали. Управлять можно после того, как подключите пульт к кондиционеру. Плюс жалюзи могут колебаться, чтобы воздух одинаково распределялся по помещению.
ИндикаторыНаходятся на лицевой части и показывают пользователю, в каком режиме сейчас система, какие ошибки возникли.
Вертикальные жалюзиНаправляют воздушные потоки в горизонт. Изменять положение можно только вручную. Делать это дистанционное можно в самых дорогих кондиционерах.
ПоддонНаходится под испарителем, собирает конденсат. Дальше он уходит в дренаж и выводится из системы.
Плата управленияСтоит, как правило, справа. И сосредотачивает в себе всю электронику.
СоединенияНаходятся внизу, сюда подключаются трубы, которые соединяются два блока.

Требования безопасности

При установке и подключении к электросети кондиционера следует соблюдать правила безопасности

Особенно важно их учитывать при выборе розетки и кабеля

Требования к кабелю

Чтобы понять, какой провод нужен для подключения сплит-системы, необходимо обратиться к руководству пользователя

Очень важно выбрать кабель, рекомендуемый самим производителем. Обычно для подключения бытовых кондиционеров достаточно проводов с сечением от 1,5 до 2,5 мм2 и силой тока до 18 ампер — если расстояние от электрощита до техники до 10 метров, достаточно кабеля с сечением 1,5 мм2, иначе толщину провода нужно увеличить

Чтобы соединение было надежным и безопасным, кабель должен быть медным. Если подключение однофазное, необходим трехжильный провод, а для трехфазного – в пять жил.

Требования к розетке

Есть несколько обязательных к выполнению требований к розетке.

Качественная розетка должна иметь заземление или дифференцированное реле, а также полностью соответствовать требованиям, составленным производителем и изложенным в руководстве по эксплуатации сплит-системы.
Проводка, подходящая к розетке, должна быть медной. Если подведен алюминиевый кабель, его необходимо заменить на требуемый с учетом правильного сечения.
Розетку нужно подключить к щитку через защитный автомат.
Все работы по подключению должен производить специалист, в противном случае производитель может отказать в гарантийном обслуживании

Если же пользователь выполняет все самостоятельно, действовать необходимо в соответствии с требованиями и очень осторожно.

Общая информация

Перед тем, как мы перейдем к основному вопросу — как подключить кондиционер к электросети — давайте разберемся с основами. Без них невозможность грамотно спроектировать электроподключение.

Прежде всего, вы должны понимать, что большинство кондиционеров на рынке — достаточно мощные устройства. Мы рекомендуем подключать кондиционер непосредственно к счетчику, а не к линии в квартире. Так вы обезопасите всю остальную проводку, избежав перегрузки по току.

Однако, у любого правила есть исключения. Вы вполне можете подключить сплит-систему к квартирной электросети, если соблюдаются следующие условия:

  • На линии подключения сплит-системы поставлен автомат 20 ампер;

  • Кондиционер маломощный (до 1.5 кВт);

  • На линии подключения нет других мощных приборов, которые потребляют много электроэнергии;

  • Проводка в квартире состоит из кабелей с сечением не менее 2.5, а лучше 4 мм2.

Если эти условия соблюдены, можно попробовать подключить аппарат к общей квартирной электросети. В случае, если одно или несколько условий не удается соблюсти, можно подключить сплит-систему временно, но при этом как можно скорее обустроить подходящую электросеть для питания системы кондиционирования в квартире.

Основная линия

Выше мы уже писали, при каких условиях можно подключить сплит-систему непосредственно к вашей домашней электросети. Тем не менее, мы рекомендуем выделить отдельную основную линию, которая будет подключаться к счетчику. Так вы обезопасите квартирную электросеть от перегрузок.

Основная линия соединяет внутренний блок к электрощиток в квартире. Кабель для прокладки основной линии подбирается исходя из мощности кондиционера. Подробнее об этом мы еще расскажем далее в этой статье. Рабочий ток автоматики так же высчитывается исходя из характеристик аппарата. Для этого воспользуйтесь формулой:

Мощность кондиционера Вт/напряжение питающей сети + 30% (запас)

Основная линия размещается в предварительно подготовленной штробе. После монтажа штроба оштукатуривается и сверху осуществляется чистовая отделка.

Также провода можно смонтировать прямо на стене, без штробления. Но в таком случае коммуникации нужно закрыть декоративных пластиковым коробом. Это не самый популярный вариант, поскольку подобные решения плохо вписываются в дорогой дизайнерский ремонт. Но, если отделка уже завершена, другого способа прокладки проводов просто не существует.

Автоматику и УЗО традиционно размещают в электрощите. Он должен быть заземлен!

Вспомогательная линия

Если вы устанавливаете кондиционер самостоятельно, то столкнетесь с необходимостью прокладки вспомогательной электролинии. Они соединяет между собой внутренний и наружный блок. При этом внутренний блок является ведущим, через него осуществляется управлений сплит-системой.

Вспомогательная линия так же располагается в штробе, но уже вместе с медными трубками. По ним будет циркулировать фреон. Такую связку из проводов и трубок называют «трассой» или «магистралью». После монтажа трасса оштукатуривается и сверху осуществляется чистовая отделка.

Если кондиционер устанавливается после проведения чистового ремонта, придется прятать коммуникации в декоративном коробе. Словом, все так же, как и в случае с основной линией.

Для вспомогательной линии подбирается провод с сечением не менее 2.5 мм2. При этом кабель должен быть многожильным

Но при подборе так же следует уделить внимание мощности кондиционера. Мы рекомендуем брать провода с небольшим запасом по сечению

Подбор комплектующих

Кабели

Первый вопрос, который вы должны задать себе перед монтажом линии — какой провод использовать? Обратите внимание на следующие параметры:

Тип сети

В современных новостройках заземление есть по умолчанию. Поэтому для прокладки основной и вспомогательной линии обычно используют трехжильный провод. И, к тому же, чаще всего приходится подключать трехфазный кондиционер;

Мощность кондиционера

В справочной литературе по электротехнике есть вся необходимая информация о подборе сечения кабелей в зависимости от мощности устройства. В среднем, для аппаратов мощностью до 3 кВт применяют провода 2 мм2, до 5 кВт — 2.5 мм2, от 7 кВт — 4 мм2. Это лишь общие указания, обязательно ориентируйтесь на справочную литературу при подборе сечения;

Условия эксплуатации

(function(w, d, n, s, t) {
w = w || [];
w.push(function() {
Ya.Context.AdvManager.render({
blockId: “R-A-910396-5”,
renderTo: “yandex_rtb_R-A-910396-5”,
async: true
});
});
t = d.getElementsByTagName(“script”);
s = d.createElement(“script”);
s.type = “text/javascript”;
s.src = “//an.yandex.ru/system/context.js”;
s.async = true;
t.parentNode.insertBefore(s, t);
})(this, this.document, “yandexContextAsyncCallbacks”);

Кабель должен выдерживать те условия, для которых он был куплен. Мы рекомендуем использовать провода типа ВВГ. У них есть различные модификации, в том числе негорючая и плоская. Кабели ВВГ долговечны и стоят приемлемо.

Розетка

Розетка, в которую будет подключаться вилка кондиционера, должна соответствовать ряду требований:

  • Заземление ОБЯЗАТЕЛЬНО. Либо можно использовать реле;

  • Должна подключаться к электросети ТОЛЬКО медными проводами. Провода из алюминия не подходят. Если розетка подключена с помощью алюминиевых проводов, их нужно заменить на медные;

  • Подключение к щитку должно осуществляться через автомат.

Большинство современных розеток (т.н. «евророзетки») соответствуют необходимым требованиям. Главное — правильно их подключить. Вы должны понимать, что по закону кондиционер должен подключать специалист с допуском. Иначе гарантия не будет распространяться на розетку. Поэтому, если вы не уверены в своих силах, лучше доверьте монтаж специалисту.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
