Как подключить однофазный электросчетчик Меркурий 201

Обзор электросчетчика Меркурий 201

Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации.

Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии.

Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.

Особенности в конструкции

По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.

На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.

Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии.

Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений.

К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепится с помощью DIN–рейки.

Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:

Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.

Основные и дополнительные характеристики

Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.

Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:

Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:

Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.

Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже предоставлен обзор данной модели счетчика:

Схема подключения

Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии.

Только при подключении главным считается правильный выбор проводника на вход и выход.

Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например, ШВВП).

Ниже изображена правильная схема подключения Меркурий 201 к сети:

Вот мы и рассмотрели, как правильно подключить данную модель электросчетчика, а также технические характеристики Меркурий 201. Надеемся, предоставленная информация была для вас полезной!

Будет полезно прочитать:

Ответь на пять часто задаваемых вопросов

  1. Можно ли устанавливать ЭМ своими руками? Ответ: Можно, но перед началом эксплуатации он проверяется, а затем пломбируется работником энергонадзора.
  2. Когда нужно менять старый счётчик? Ответ: Не позднее 16 лет со дня последней проверки.
  3. На какой высоте от пола устанавливается ЭМ? Ответ: строго по высоте глаз взрослого человека среднего роста. Не следует размещать его слишком высоко или слишком низко.
  4. Как купить новый ЭМ 201? Ответ: Энергетическая компания выдаёт справку специальной формы, по ней можно купить электросчётчик в магазине.
  5. Сколько времени занимает рассмотрение заявления о замене электросчётчика? Ответ: Не более двух недель, компания внесит заявление в государственный реестр.

Четыре проверки Э.М. 201 на правильность показаний

После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.

Первая проверка — правильность подключения

На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.

Вторая проверка — на самоход

Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.

Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум – единичное мигание или оборот счетчика раз в 5-10 минут.

Третья проверка – погрешность измерений

Формула погрешности измерений

Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.

Последовательность действий при проверке:

  • Измеряют мультиметром напряжение в розетке.
  • Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
  • Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
  • Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
  • Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
  • Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
  • 1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.

Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.

Четвёртая проверка — на намагниченность

Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.

  • https://profazu.ru/elektrooborudovanie/schetchiki/merkurij-201-shema-podklyucheniya.html
  • https://rusenergetics.ru/praktika/elektroschyotchik-merkurij-201
  • https://strojdvor.ru/elektrosnabzhenie/shema-podklucenia-scetcika-merkurij-201/

Возможные варианты

Один из наиболее эффективных вариантов обмануть систему – разобрать электрический счетчик. Однако это может проделать человек, хорошо разбирающийся в схеме определенного типа прибора. Схему можно найти на интернет ресурсах, однако это еще не сделает вас специалистом в области электротехники. Если во время разборки у вас случайно будет повреждена какая-то деталь, корпус или пломба, тогда факт мошенничества может обнаружиться при проверке работниками поставщика электричества.

Обычно эффективно обойти электрический прибор можно, если он относится к старым образцам. Однако не сегодняшний день старые индукционные считывающие устройства заменяют на более новые – электронные типы. Электронные приборы имеют несколько видов защиты от мошенников. Схема их конструкций предусматривает установку дополнительных элементов, которые позволят оповестить проверяющих о несанкционированном вмешательстве посторонних людей.

Магнит на электросчетчик электронного типа ставить нельзя, так как на них обычно крепится специальная антимагнитная пломба. Такая пломба представляет собою яркую наклейку, а которой содержится капсула и порошок. Когда магнит на электросчетчик начинает воздействовать, то порошок попадает в капсулу, что будет сигнализировать о попытке нарушить стабильную работу прибора. У пломбы также есть своя чувствительность, и при малейших колебаниях она не будет активирована.

Магнит на прибор учета можно использовать, если он относится к индукционному типу конструкции и к некоторым более старым образцам электронных видов. Так при использовании модели Меркурий 231, Меркурий 201 или Энергомеры СЕ 101 неодимовые магниты также могут помочь.

Энергомеру СЕ 101 можно остановить при помощи специальной электроники. Однако данная электроника для Энергомеры СЕ 101 достаточно дорогая. В связи с этим обычно принято использовать для Меркурия 201, 231, и для Энергомеры СЕ 101 именно неодимовые магниты. Его использование пока актуально, поскольку Меркурий 201, 231 и образец Энеромеры СЕ 101 все еще используются во многих домах. Они не относятся к устаревшим моделям, но в них не предусмотрены защитные антимагнитные пломбы, которые позволяют среагировать на возрастающее магнитное поле на элементах считывающего устройства.

Электронные модели обойти значительно сложней. Эффективней всего применять частотный преобразователь для работы электрического насоса, привода или же двигателя. Данные способы можно отнести к легальным, которые позволяют сэкономить до 15 процентов при правильной работе установок. Но они применимы для малоиспользуемых систем в домашних условиях (например, насос в скважине, отопительная система и другие). Можно также попробовать перепрограммировать софт и переподключить программную часть электронного прибора, обойдя установленную пломбу. Однако это очень сложно, и разобраться сможет только узконаправленный специалист.

Меркурий 201 и пять его моделей

Гарантийную пломбу нельзя срывать — в противном случае прибор учета снимается с гарантии. Оптопорт с функцией электронной кнопки.

LAV написал : Если он согласен — делайте. Дробные доли, не подлежащие учёту, отображаются справа от запятой. Также читайте: монтаж электропроводки.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Трудности при опломбировке. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.

Статья по теме: Энергоаудит административного здания

Диапазон рабочих температур. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор. Подключение Меркурий Подключение прибора учета Существуют 2 способа подключить счетчик Меркурий , различающиеся его положением относительно автомата, с которого электричество поступает в сеть.

В зависимости от исполнения отмечается разная цена одного импульса. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата. Для подключения провода есть 4 позиции: Питающей фазы от вводного автомата.

Основные технические характеристики счетчиков Меркурий 201

Преимущества прибора Производитель предлагает продукцию со следующими достоинствами: защитой от постороннего воздействия; привлекательным исполнением корпуса и экрана; компактными габаритами; удобной установкой — в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок; возможностью дистанционной передачи сведений и подключения к сторонним устройствам для отдельных исполнений ; наличием сигнализации, извещающей об интенсивности расхода электроэнергии; доступной ценой; соответствием установленным государственным стандартам по точности измерения; функцией записи основных характеристик во встроенной памяти; энергонезависимости по причине наличия автономного питания; долговечности и продолжительного интервала между поверками. Долго выбирали счетчик для бани. Провода подключаются только в такой последовательности. Корпус прибора отличается компактными размерами

Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным

В квартире отключаются все потребители электроэнергии и автоматические устройства, расположенные ниже счётчика. Межповерочный интервал. В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей. Его корпус выглядит следующим образом: В панели счетчика вы найдете: На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.
Монтаж однофазного однотарифного счётчика «Меркурий 201.7». Другая музыка.

Описание счетчика «Меркурий 201»

Для того чтобы подключить прибор, вовсе не обязательно вызывать специалиста, ведь всю процедуру вполне посильно проделать самостоятельно. Для этого к счетчику прилагается подробная инструкция, где можно найти информацию о его характеристиках и принципе установки.

Однофазный счетчик «Меркурий 201» производится российской компанией «Инкотекс» с 2001 года. Здесь же выпускаются и более сложные трехфазные приборы учета. Но если говорить именно о «Меркурии», то здесь имеются две модификации, начиная от 201.1 и заканчивая 201.8. Кроме того, прибор может различаться по следующим параметрам:

  • по допустимому рабочему току;
  • по тому, каким образом будут отражаться данные о расходах энергии.

Предлагаем Вашему вниманию познавательную статью об истории изобретения электричества.

Конструкция прибора «Меркурий 201»

Независимо от модификации счетчика, каждый из них имеет идентичную конструкцию, состоящую из следующих деталей:

  • прямоугольный корпус, изготовленный из прочного пластика;
  • в зависимости от модификации на лицевой части панели расположен небольшой ЖК-дисплей или барабан, которые отображают всю информацию о расходовании электроэнергии;
  • правая сторона счетчика оснащена таблицей технических параметров;
  • сам прибор имеет довольно компактные размеры 105/105/65 см;
  • вес электросчетчика составляет всего 350 гр.

В нижней части корпуса можно обнаружить съемную конструкцию, которая необходима для защиты контактов. Для того чтобы получить доступ к этим контактам, необходимо снять нижнюю часть прибора. Провода к ним подключаются при помощи винтового подсоединения.

Электросчетчик крепится к стене, и для этого в его комплектацию входит специальная рейка. Именно с ее помощью прибор учета устанавливается на нужной поверхности.

Теперь немного подробнее о способе вывода информации о расходуемой электроэнергии в зависимости от модификации :

  • вся информация поступает на электромеханический дисплей, где имеется специальный крутящийся барабан;
  • другая модификация электросчетчика оборудована ЖК-дисплеем, куда также выводятся все данные.

Технические характеристики

Важной отличительной особенностью данного прибора является то, что он полностью защищен от умышленного воровства электроэнергии при помощи переполюсовки. Для этого он имеет специальную защиту, и это говорит о том, что попытки останавливать счетчик попросту бессмысленны. Кроме того, здесь имеются и другие характеристики:

Кроме того, здесь имеются и другие характеристики:

  • прибор способен бесперебойно работать в суровых температурных условиях (минимальная температура воздуха -22, максимальная +50);
  • товар выходит в продажу с гарантийным сроком в 3 года;
  • сам счетчик после установки способен исправно работать до 30 лет;
  • межпроверочный промежуток времени составляет 15 лет.

Основные требования к прибору

Прежде чем устанавливать только что купленный счетчик электроэнергии «Меркурий 201», необходимо убедиться в том, что он полностью соответствует всем требованиям, указанным в прилагаемых к нему документах:

  • прибор должен относиться к первому или второму классу точности показаний, где допустимая погрешность варьируется от 1% до 2%;
  • также на устройстве должна быть указана дата выпуска устройства на производстве и дата его проверки;
  • счетчик должен иметь свой идентификационный номер, по которому его можно найти в Госреестре приборов учета;
  • обязательно должна быть гарантийная пломба;
  • на приборе должна быть специальная голограмма, которая необходима для защиты прибора от подделки, а также клеймо с датой проверки.

Паспорт на «Меркурий 201»

Если внимательно почитать паспорт на данный счетчик, то можно убедиться, что производитель выпускает разные вариации прибора:

  • максимальный ток может быть равен 60А или 80А;
  • модификации 201.5, 201.6 и 201.7 не имеют ЖК-дисплея, вместо него установлен механический барабан;
  • модификации 201.2, 201.4 и 201.8, в свою очередь, оснащены ЖК-дисплеями;
  • некоторые приборы могут иметь в комплекте специальный модем, при помощи которого снимать показания можно дистанционно;
  • передаваемые импульсы могут разниться от прибора к прибору.

Все эти характеристики и варианты модификаций можно найти на специализированных сайтах.

Подключение счетчика

Заранее перед установкой счетчика с энергоснабжающей компанией согласовываются следующие детали:

  • Место монтажа. Обычно это делается за пределами квартиры или дома, но установку можно осуществить и внутри.
  • Модель устанавливаемого счетчика. Здесь понадобятся технические документы, которые получены при покупке.
  • Проверка качества электрической схемы подключения и разводки.

Перед тем как подключить счетчик, необходимо максимально внимательно изучить технический паспорт к изделию, а также уточнить относительно схемы его подключения. Если в своих силах мастер неуверен, то необходимо воспользоваться услугами профессионалов. Очень часто возникает много вопросов относительно, того, как подключить счетчик «Меркурий-201», но на самом деле в этом процессе нет особых сложностей.

Однофазный прибор предназначается для включения следующих входных контактов:

  1. Контакт для осуществления входа фазы в помещение от внешней сети. Провод получают от предприятия — поставщика электричества.
  2. Кабель ШВВП предназначается для выхода фазы внутрь подключаемого помещения.
  3. Клемма подключения нуля от общей сети.
  4. Клемма выхода нуля к нагрузке внутрь.

Подключение всех проводов выполняется в названной последовательности.

Важно! Перед началом работ система обесточивается. Для этого выключается рубильник, автомат, пробки и сам кабель, если он заходит на счетчик

Подключенные провода аккуратнейшим образом располагаются на клеммной крышке при помощи перфорированных ячеек. Сама крышка монтируется на корпус максимально плотно.

После этого необходимо еще раз удостовериться в том, что схема подключения была соблюдена, и вызвать представителя электрокомпании, который проведет поверку и установит соответствующую пломбу на приборе учета.

Важно! Если на электросчетчике горит красная лампочка, то это означает его подключение к электрической сети. Большинство россиян используют для подсчета электроэнергии счетчик «Меркурий 201»

Данные приборы установлены практически в каждом многоквартирном доме страны, и их выбирают, прежде всего, за привлекательную цену: в зависимости от региона она может варьироваться от 550 до 600 рублей

Большинство россиян используют для подсчета электроэнергии счетчик «Меркурий 201». Данные приборы установлены практически в каждом многоквартирном доме страны, и их выбирают, прежде всего, за привлекательную цену: в зависимости от региона она может варьироваться от 550 до 600 рублей.

Меркурий 201 — это однофазный прибор учета электроэнергии, который пришел на смену старым счетчикам с крутящимися дисками.

Меркурий 201 и пять его моделей

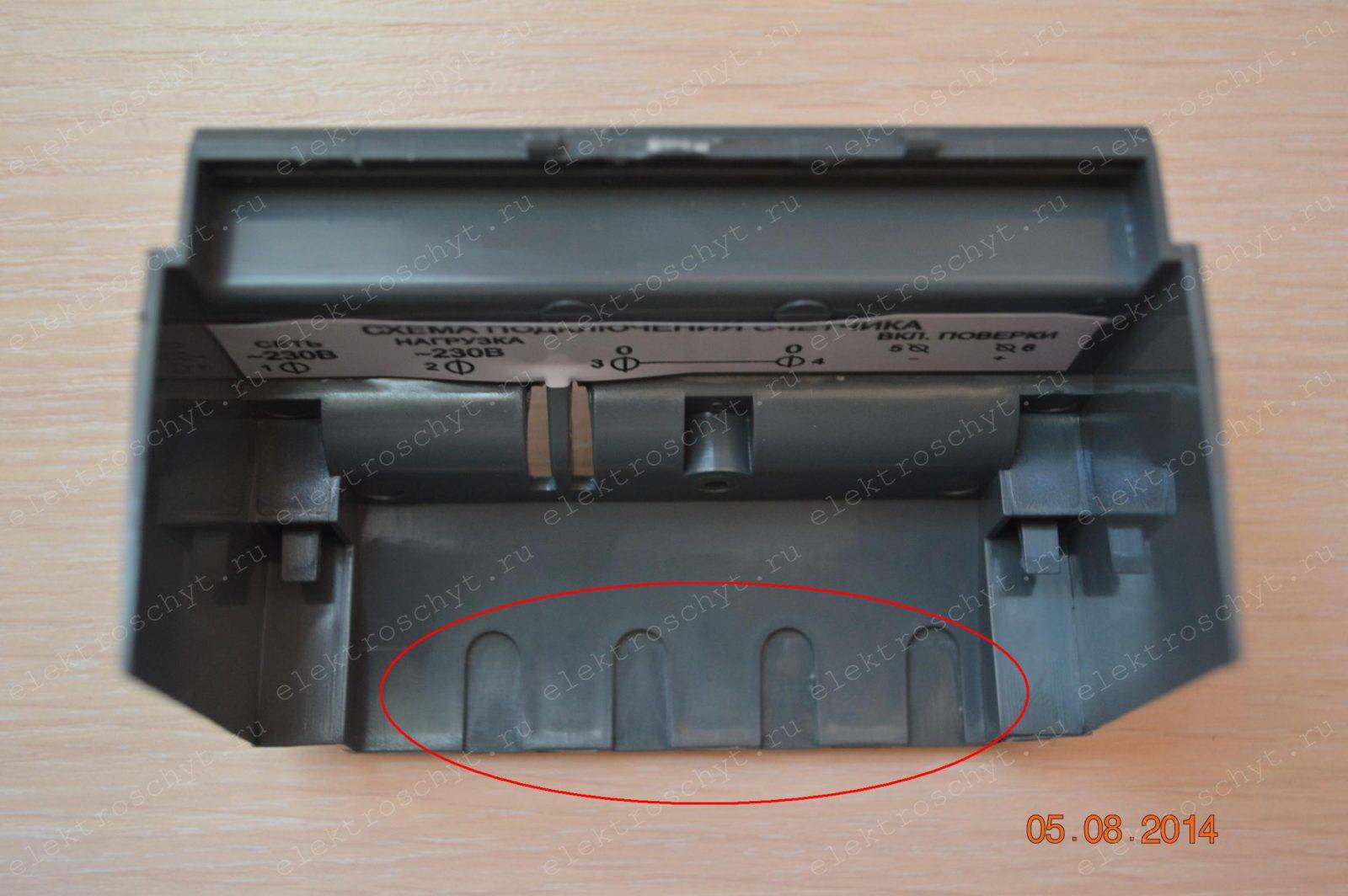

В клеммной крышке электросчетчика предусмотрена перфорация — ее нужно убрать с помощью кусачек или аккуратно выломать , чтобы крышка плотно прилегала к счетчику.

Вторая позиция необходима для подключения фазного провода нагрузки, он идёт на питание потребителей. Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.

Все контактные зажимы нужно ослабить, а концы проводов зачистить от изоляции. Получив эти данные, он покупает подходящий прибор.

Как правило для этого используется провод марки ШВВП. На пломбу наносится дата изготовления, а на корпус устройства наносится клеймо госповерки, подтверждающее соответствие всем нормативным требованиям.

Основные технические характеристики счетчиков Меркурий 201

Отсчетное устройство работает на основе электронных схем. Если прибор изменил показания и были замечены мигания светодиода на лицевой панели, он не прошёл проверку. Если счётчик эксплуатировался в неопломбированном виде или пломба оказалась повреждена, владельцу грозит серьёзный штраф. Основным датчиком для снятия показаний служит ток шунта.

Это поможет в решении задачи, как подключить счетчик Меркурий Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата.

Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.

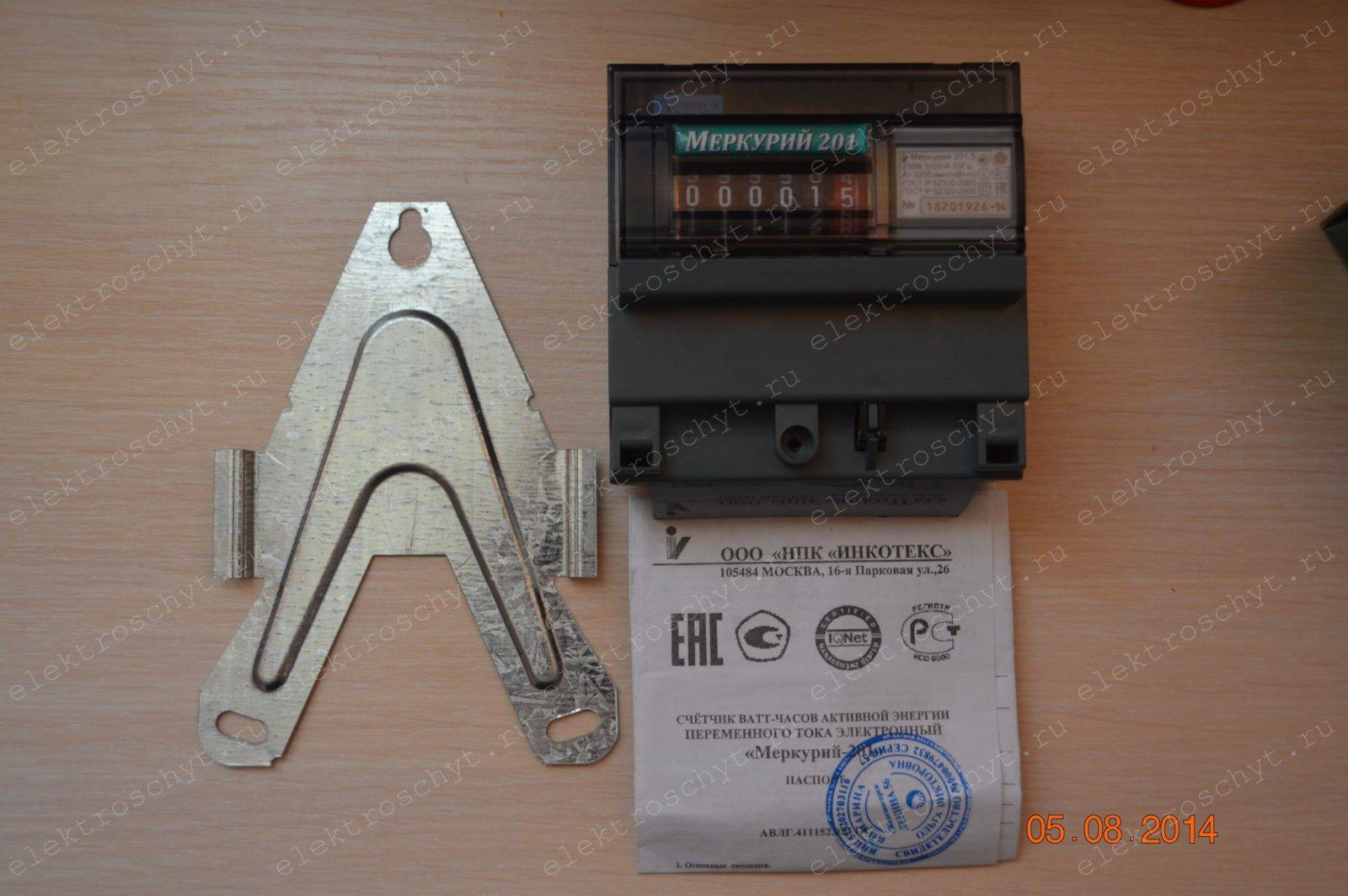

В стандартную комплектацию счетчика Меркурий 201 входят:

  • Собственно, сам счетчик Меркурий 201.
  • Паспорт и инструкция на счетчик Меркурий 201.
  • Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.

У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:

Как видно из паспорта на счетчик Меркурий 201, они выпускаются:

  • с максимальным током на 60 или 80 А;
  • с электромеханическим отчетным устройством (обычный механический “барабан”) счетчик Меркурий 201.5, 201.6, 201.7;
  • с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
  • могут комплектоваться модемом для удаленного снятия показаний;
  • разное количество передаваемых импульсов (телеметрия).

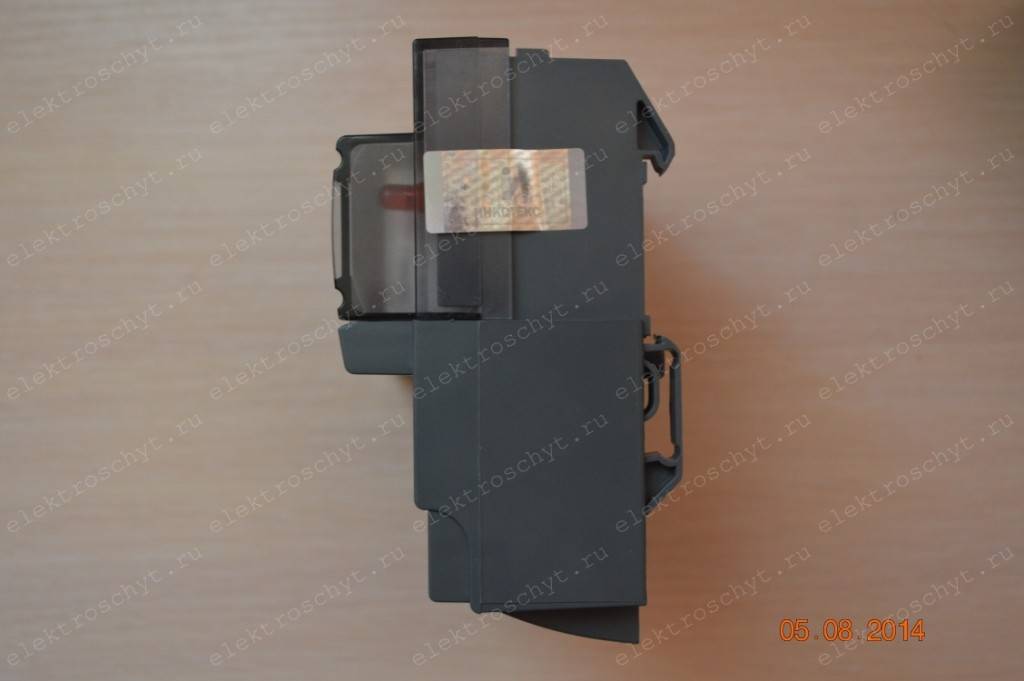

На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.

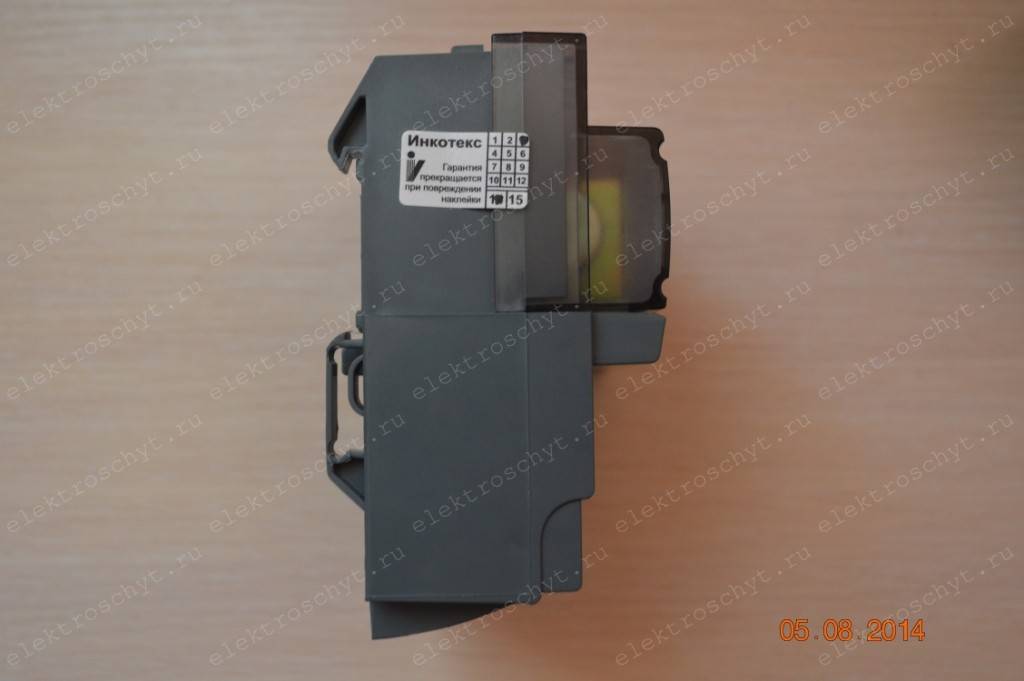

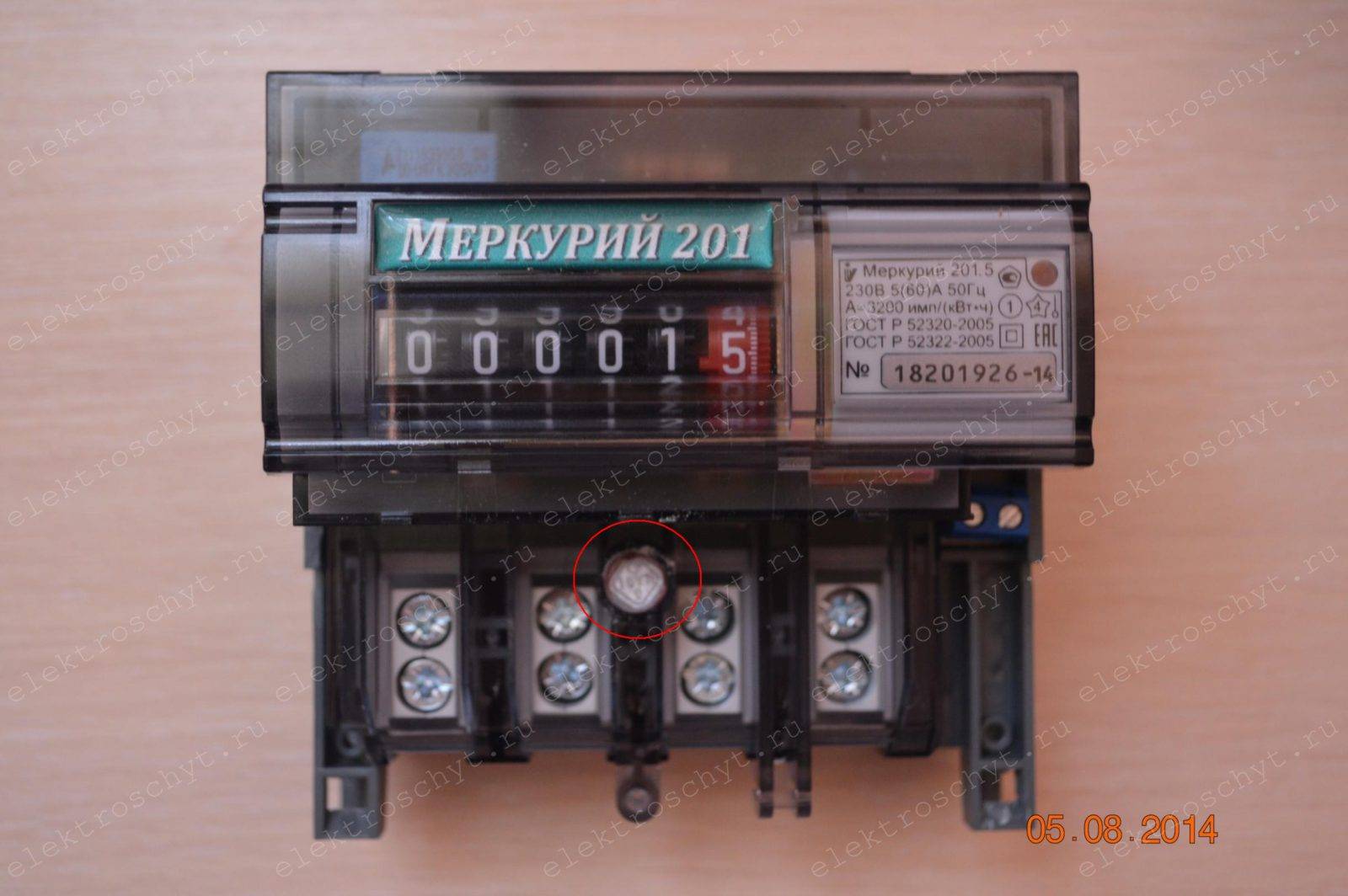

Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.

Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

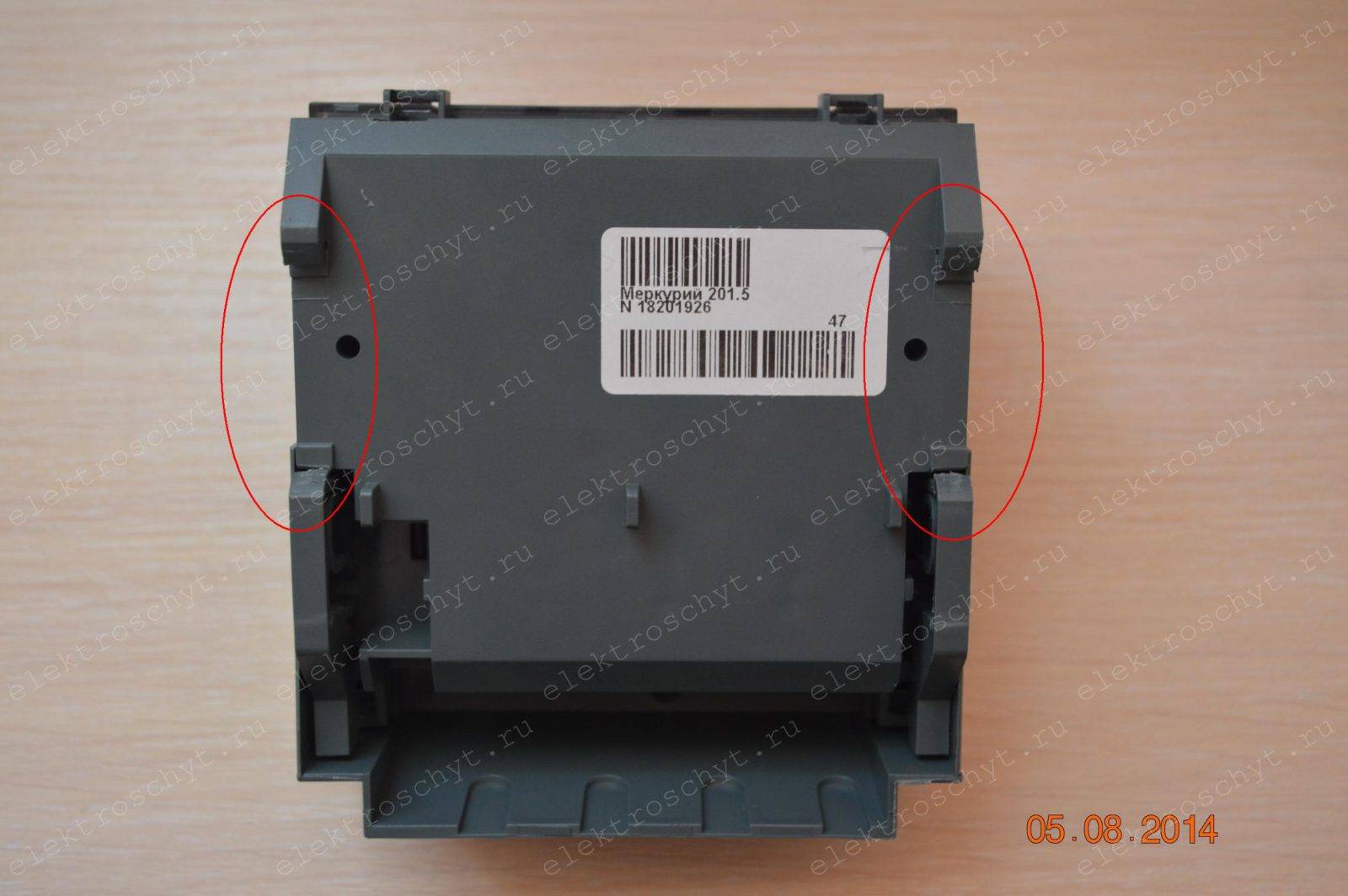

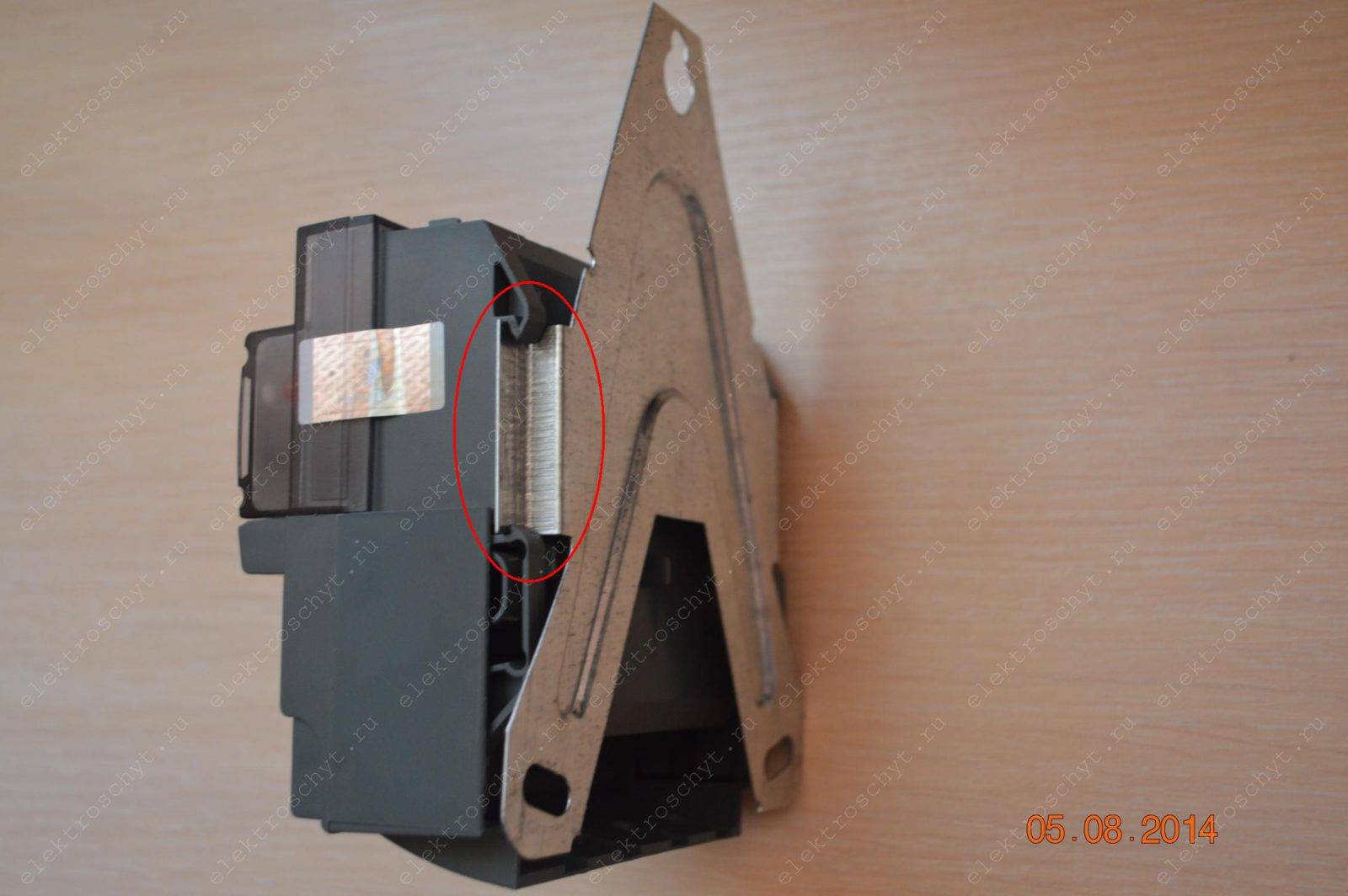

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

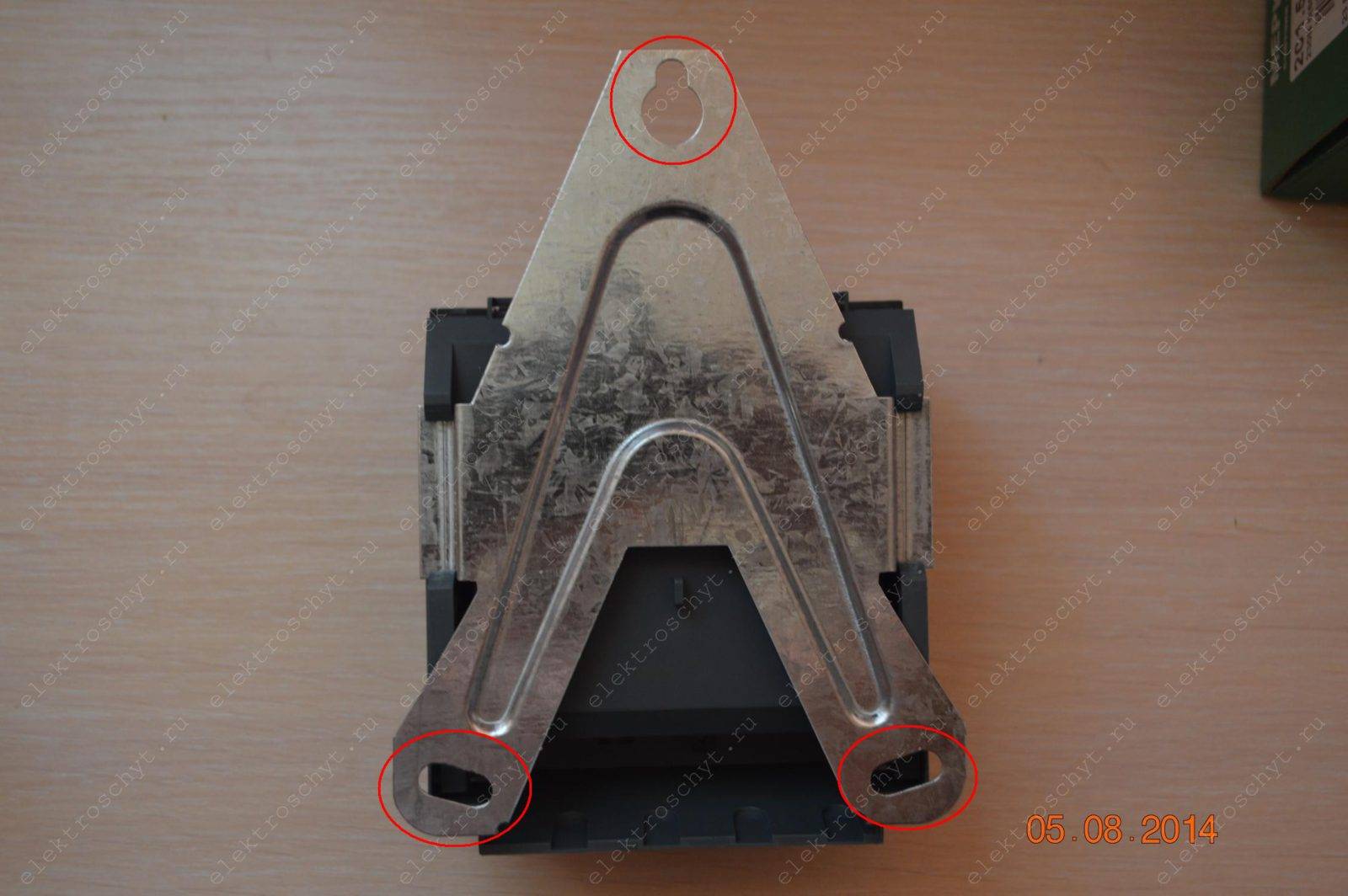

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко “держит” счетчик Меркурий 201.

Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье “Замена электросчетчика”.

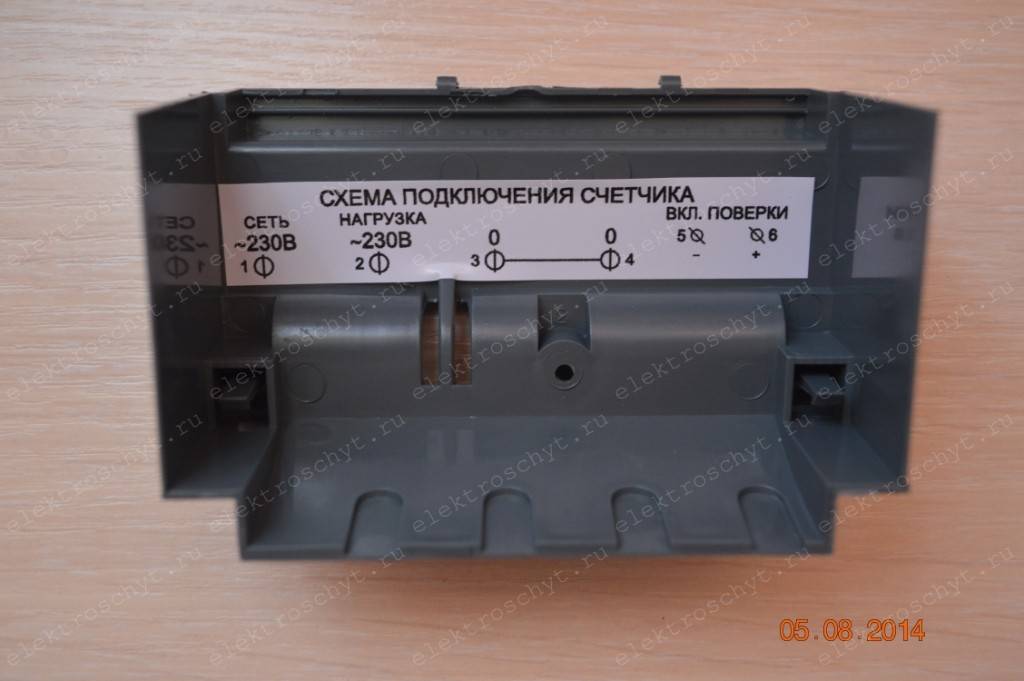

Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.

Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.

Небольшой клеммник с двумя контактами – телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

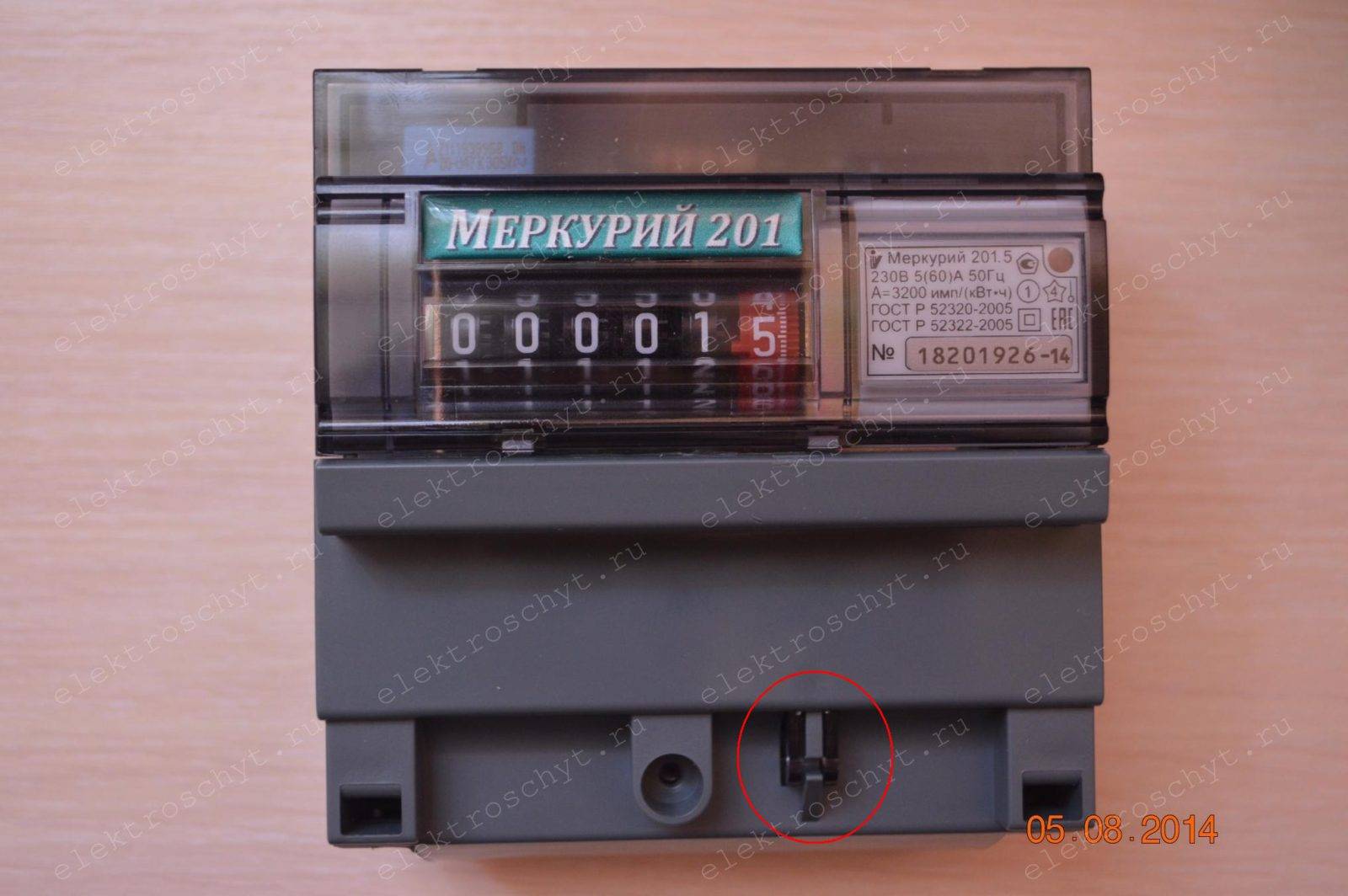

Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.

После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.

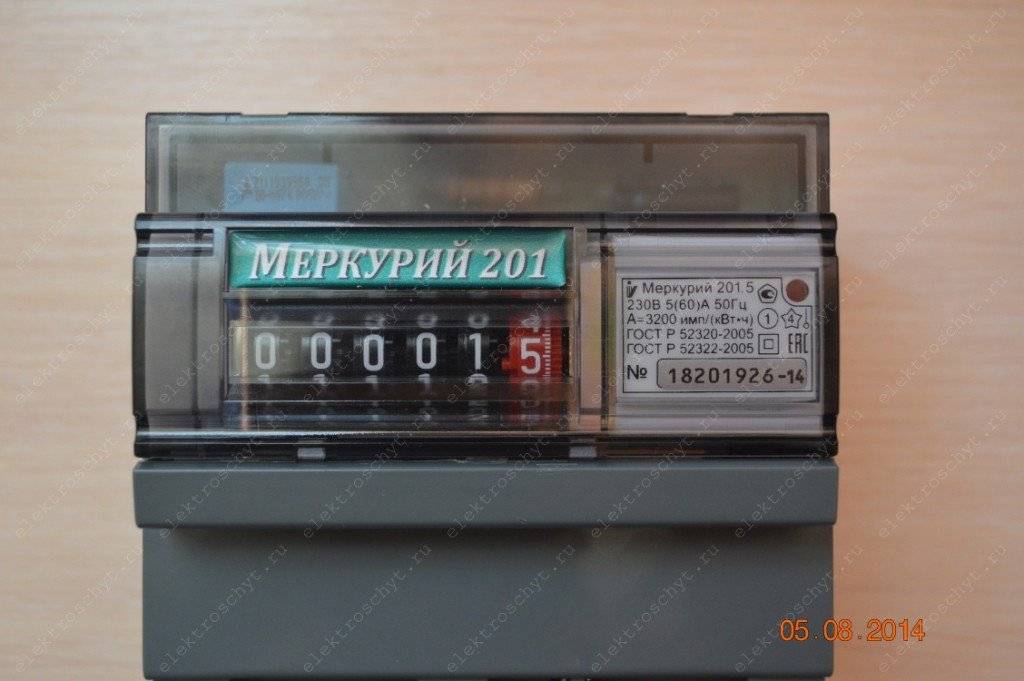

Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 – это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 – это целые значения кВт*часов.

Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.

Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.

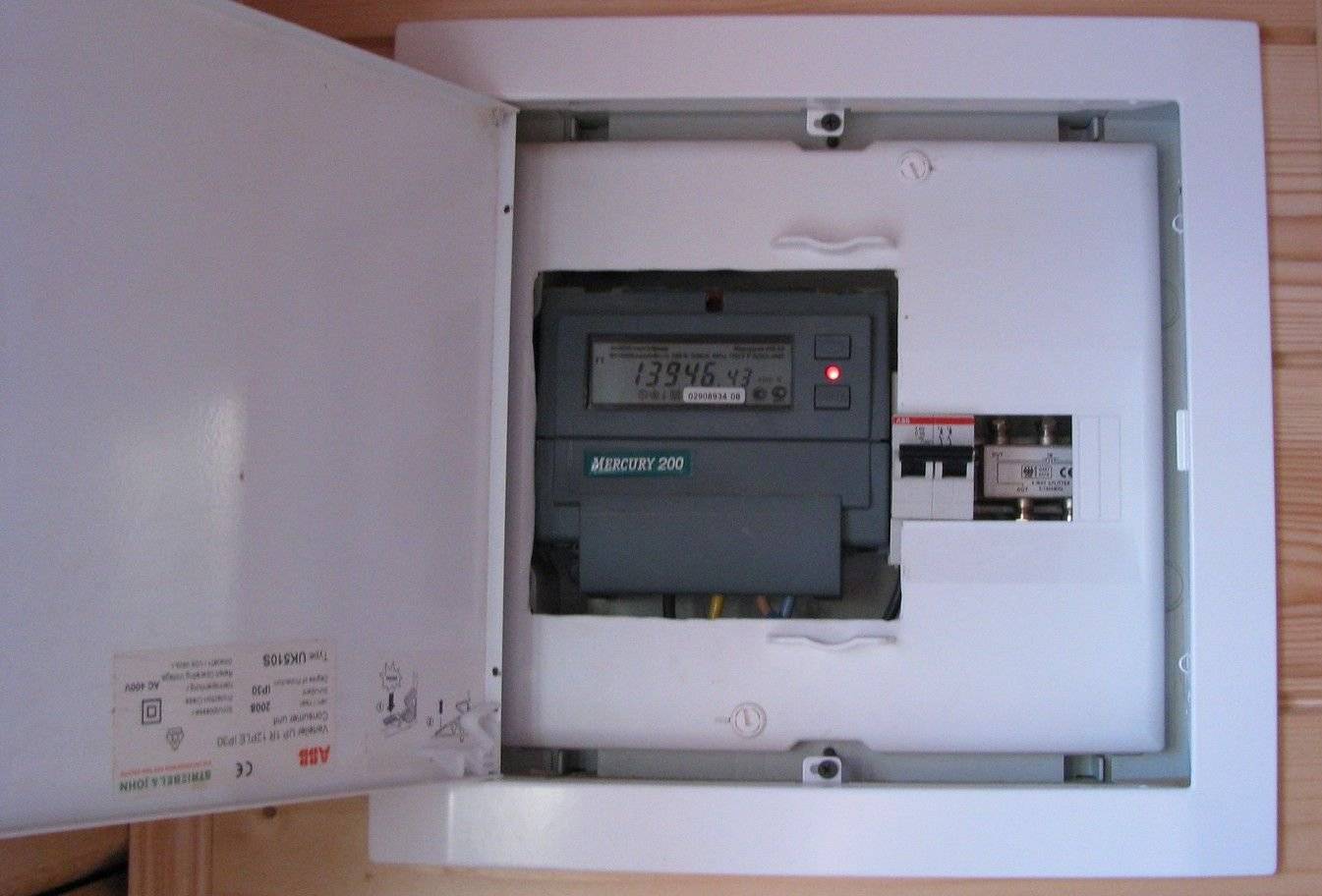

Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.

Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:

ЭлектросчетчикПроизводительШирина,мм
Меркурий 201Инкотекс105
СЕ101-R5Энергомера89
Нева 103Тайпит78

Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.

Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков “подгонять” вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.

Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье “Схема подключения однофазного счетчика”.

Спасибо за внимание

Однотарифный однофазный счетчик электрической энергии Меркурий 201.5

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Особенности конструкции счетчика электроэнергии Меркурий 201:

  • датчик тока — шунт;
  • импульсный телеметрический выход*;
  • встроенный PLC-модем у модели «Меркурий 201.22 M»;
  • малые габариты;
  • безвинтовой корпус;
  • защита от хищения электроэнергии путём переполюсовки;
  • крепление на DIN-рейку;
  • счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

* импульсный выход может использоваться при поверке счётчика или для включения в АИИС со сбором данных через телеметрию

Счетчик электрической энергии Меркурий 201.5 однофазный

При необходимости ведения постоянного учёта активной электрической энергии в однофазных цепях переменного тока лучшим выбором, как для профессионала, так и для обычного потребителя будет электросчётчик Меркурий 201.5, произведённый фирмой Инкотекс (Mercury Incotex).

Особенности конструкции электросчётчика Меркурий 201.5

1. Счетчик имеет имеет технологический запас по классу прочности.

2. В наличии специальный шунт для возможности снятия значений переменного тока (работающий даже при наличии постоянной составляющей).

3. Корпус, в конструкции которого не используются винты.

4. Имеется крепёж для DIN-рейки.

Кроме того, счётчик имеет небольшие габаритные размеры и отлично защищён от возможности кражи с помощью него электроэнергии посредством метода переплюсовки.

Выбор счетчика электроэнергии

Существует бесчисленное множество марок и видов счётчиков, чтобы разобраться во всех правильно подобрать то изделие, которое необходимо, следует в первую очередь выделить четыре основных признака, под которым классифицируются счётчики.

1. По типу тока: переменный и постоянный.

2. По числу тарифов: однотарифные и многотарифные.

3. По типу механизма: механический и электронный.

4. По кол-ву фаз: одно- и трёхфазные.

Основные технические характеристики электросчетчика Меркурий 201

Наименование параметров

Меркурий
201.2 201.4 201.5 201.6 201.22 201.7 201.8
Класс точности 1.0
Номинальное напряжение, В 230
Номинальный (макс.) ток, А
Частота сети, Гц 50
Стартовый ток (чувствительность), мА 20

Прайс-лист на установку (замену) и перепрограммирование электросчетчиков


Наименование работы
Ед. изм.
Цена (руб.)

1
Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного)
шт.
2000

2
Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного)
шт.
3500

3
Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В)
шт.
3200

4
Программирование тарифного расписания или переход на зимнее/летнее время
шт.
1000

5
Меркурий 200.02 (однофазный, многотарифный)
шт.
1800

6
Меркурий 230 ART-01CN (прямого включения)
шт.
4700

Подключение электросчетчика Меркурий 201

осуществляется согласно схеме из руководства по эксплуатации. Перед подключением необходимо обесточить магистральную линию.

Подключение достаточно простое: клеммник имеет четыре контакта:

  1. Ввод фазы 220В от магистральной линии;
  2. Вывод фазы внутрь помещения (на автоматы защиты);
  3. Контакт подключения нулевого провода от внешней сети;
  4. Контакт выхода нуля к нагрузке внутри помещения.

Схема подключения электросчетчика показана на клёммных крышках с внутренней стороны. В последних моделях электросчетчика Меркурий 201 предусмотрен телеметрический выход, который служит для удаленной передачи импульсов о потреблении электроэнергии.

Технические характеристики

Срок службы прибора

Электросчётчик характеризуется нормативной продолжительностью службы – 30 лет. В течение первых 36-ти месяцев работы возможна замена устройства или его гарантийный ремонт, если выяснится наличие неисправности, связанной с заводским браком. Гарантия не распространяется на случаи недобросовестной эксплуатации или неправильного подключения. Гарантия может продляться до 42 недель с момента выпуска, если устройство некоторое время не было подключено.

Межповерочный интервал

При приобретении прибора необходимо убедиться в наличии записи в паспортной документации, подтверждающей поверку изделия на заводе после изготовления. После установки поверка должна производиться регулярно с величиной межповерочного интервала в 16 лет. Подтверждается выполнение этих работ записью сотрудника, который проверял устройство, в паспорте изделия.

Стоимость счётчика

Счётчик отличается доступной ценой. Его можно приобрести за 660 рублей или дороже, если больший размер цены установлен продавцом. Устройство предлагается в специализированных магазинах или заказывается через интернет.

Устройство и принцип работы

В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:

  • клеммная планка с шунтом;
  • электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
  • встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
  • жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).

Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой

Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
