Варианты подключения видеодомофонов своими руками

Установка электрозамка

Установка электрозамка своими руками производится различными способами в зависимости от вида устройства и места его расположения.

Если запирающий механизм необходимо установить на двери, то преимущественно используются врезные замки.

Запирающий механизм, устанавливаемый внутрь двери

Если запорное устройство требуется для фиксации калитки, то применяются накладные замки.

Запорный механизм, устанавливаемый на поверхность двери

Монтаж электрозамка на входную дверь

Как поставить электрозамок на входную дверь? Для этого потребуются:

  • дрель с различными насадками для сверления отверстий под крепления элементов замка и дополнительного оборудования;
  • шуруповерт для надежной фиксации соединительных элементов;
  • стамеска, молоток. Необходимы для обустройства внутренней ниши в деревянных конструкциях;
  • короба или иные приспособления для защиты электрических проводов от механических повреждений и попадания влаги, а также для придания помещению эстетичного вида.

Врезать электрозамок своими руками можно по следующей схеме:

  1. на дверном полотне разметить область для установки замка и отметить места крепления устройства;

Корректная разметка – залог правильной установки и бесперебойной работы замка.

  1. вынуть часть дверного полотна и просверлить отверстия для соединительных болтов;
  2. установить замок в нишу и надежно зафиксировать устройство;
  3. на дверном косяке отметить область под ответную планку;
  4. аналогичным способом вынуть часть косяка;
  5. установить и закрепить ответную планку;
  6. установить дополнительное оборудование;

Блок питания располагается вблизи источника тока. Контроллер целесообразнее установить на стене рядом с дверью, чтобы оборудование не мешало проходу и открыванию двери.

  1. протянуть и убрать в короба все соединительные провода;
  2. подключить все механизмы. Схема подключения электрозамка находится в комплекте;
  3. подключить цепь к источнику питания;
  4. проверить работоспособность.

В случае обнаружения ошибок или недочетов их следует устранить и/или исправить, так как работа замка будет некорректной.

Процесс установки врезного замка подробно рассмотрен на видео.

Монтаж электрозамка на калитку

Чтобы установить электрозамок на калитку, дополнительно к вышеперечисленному оборудованию потребуется:

  • болгарка;
  • сварочный аппарат.

Это оборудование необходимо для монтажа профильных труб, на которых замок будет крепиться.

Пример изготовления каркаса из труб

Произвести установку замка можно, руководствуясь следующей инструкцией:

  1. при необходимости в области установки замка смонтировать каркас из профильных труб. Как это сделать правильно поможет разобраться схема электрозамка, приложенная к комплекту оборудования, на которой размечены все габариты устройства;
  2. произвести разметку под дальнейшую установку. Необходимо отметить места креплений и сквозных отверстий, требующихся для монтажа элементов системы;
  3. установить и закрепить замок;

Подключение питания

  1. аналогичным способом смонтировать ответную планку и предусмотренное конструкцией дополнительное оборудование;
  2. произвести подключение электрозамка согласно приложенной схемы;
  3. установить над замком защитный кожух;
  4. проверить корректность работы устройства. При необходимости исправить недочеты.

Установка электрозамков производится по приложенным к устройству схемам

Чтобы механизм правильно работал и использовался длительный период времени, требуется весь процесс монтажа проводить с предельной четкостью и повышенным вниманием

Порядок подключения

Перед тем, как подключить домофон самостоятельно, достаем из коробки с устройством инструкцию и схему подключения. Если второго в ней нет, то заходим в интернет и находим ее там. Без схемы осуществить коннект не получится.

Выглядит этот набор так:

  • саморезы, дрель или шуруповерт;
  • изолента, дюбель пробки;
  • пассатижи и алебастр.

После того, как схема изучена, а инструменты подготовлены к работе, выполняем следующие действия, чтобы осуществить подключение домофона в жилом помещении.

Находим коммутационную коробку в системе, изучаем четыре или восемь проводов, которые отходят к квартирам, которые уже осуществили подключение к системе.
Открываем коммутационную коробку и снимаем изоляцию со всех проводов. Делаем это аккуратно и не спешим. Запоминаем, какой провод соединяется с каждым.
Находим шину десятков. Это такой предмет, к которому осуществили коннект сразу несколько жителей с одной лестничной клетки.
К десятичной жиле подключаем плюсовой провод с трубки

В этот момент важно соблюсти полярность.
Теперь находим не шину десятков, но шину единиц. Чтобы не допустить ошибку, поднимаемся на этаж выше или спускаемся, и здесь видим, к какой шине подключена каждый отдельный пользователь.

Завершение этих этапов должно нести результат, в рамках которого домофон начнет работать.

Чтобы осуществить проверку, совершаем звонок и следим за его работоспособностью.

Последовательное подключение видеодомофона к подъездному домофону

Для того чтобы подсоединиться к домофону общего пользования, нужно сменить линию передачи звука от трубки домофона на видеокабель.

В практике применяются несколько вариантов установки, в зависимости от условий. Одним из лучших способов, считается с использованием подрозетника (если он был установлен при строительстве), откуда идут кабели слабого тока.

Концы кабеля прозваниваются, зачищаются, к ним подключаются разъемы, подсоединяются к домофону, подвергаются пайке и изолируются. Кабели, ведущие от квартиры и подъезда, подсоединяются к общей плате. Один из концов поводят к панели для вызова в слаботочный щит в квартире. Другой конец выводят в стояк этажа, где осуществляется подсоединение к проводу общего многоквартирного домофона.

1 шаг. Нужно соединить все элементы системы видеодомофона c видео панелью, электромагнитного замка и контроллера:

  • В части, где прикручивается панель нужно сразу просверлить две дырки, вставить дюбеля и зачистить кабели;
  • Чтобы панель хорошо сидела и не качалась, отбойным молотком проделывается специальное углубление в которое утрамбовываются все ненужные провода;
  • Через кабели подсоединяется панель для вызовов и устанавливается плотно на стену.

2 шаг. После можно подключать видеодомофон к вызывной панели:

  • Все кабели вставляются в подрозетник. Концы не должны выпирать более чем на 10 см, чтобы все поместилось в ямку;
  • Видеодомофон в комнате получает питание в автоматическом режиме, затем проводится загрузка данных аппарата, тестирование панели на все функции корректной работы;
  • Вместе с домофоном в комплекте может находится карта памяти для хранения видеозаписей и фотографий. Она помещается в разъем, расположенный сбоку, после чего может использоваться.

После того как было выполнено подключение, домофон необходимо протестировать по всем функциональной работоспособностью.

Панель для вызова отображается у входа в подъезд и перед квартирой пользователя. В главном меню можно изменить музыку звонка, цветовую гамму панели, яркость, контрастность. Тут же отдельно можно просмотреть все снятые ранее видеоматериалы и фотографии.

Подключение отличается от варианта установленного видеодомофона: может быть координатным и цифровым.

В случае цифрового типа, он является более дорогим, при этом имеет большое количество имеющихся возможностей и способов применения, но и настроить его сложнее.

Как раз на практике чаще используется координатный домофон. Использует двухканальную связь с возможностью присоединения двух панелей вызова.

Схема монтажа электромагнитного замка

Ключевым устройством, которое предохраняет катушку электромагнитного замка от постоянной подачи напряжения, является БУЗ – блок управления электромеханическим замком. Если его нет в стандартном комплекте видеодомофона, то необходимо обязательно приобрести, так как без него электромагнитная катушка запорного устройства довольно быстро выйдет из строя.

БУЗ с маркировкой на контактной планке

В зависимости от того в корпусе какого устройства будет размещен БУЗ подключение может производиться по следующим схемам:

СХЕМА 2 БУЗ размещается в корпусе вызывной панели

Кабель от видеодомофона к электромеханическому замку подводится двухжильный 12V+ иGND. В этом случае управление замком осуществляется с платы вызывной панели.

СХЕМА 3 БУЗ размещается в корпусе электромагнитного замка

В этом случае от видеопанели к электромагнитному замку подходят 4 провода. Для того, чтобы можно было открыть замок с вызывной панели от нее в БУЗ параллельно подсоединяются соответствующие кабеля, как указано на Схеме 3.

Подключение блока питания

Согласно противопожарных норм и правил, все электромеханические замки при отключении питания должны переходить в состояние открыто или освобождать блокирующие механизмы, для механического/ручного открытия. При таких особенностях функционирования злоумышленникам достаточно обесточить дом, чтобы замок открылся. Для предотвращения несанкционированного доступа целесообразно оборудовать видеодомофон бесперебойным источником питания.

В большинстве комплектов видеодомофонов предусмотрен блок питания только для видеопанели. Кроме того если была приобретена модель с возможностью подключения дополнительных устройств (видеокамер, вызывных панелей), то необходим мощный централизованный блок питания который обеспечит функционирование.

Блок питания модель Gira с выходным напряжением 26 В ±2 В постоянного тока и 700 мА

Выбор мощности такого устройства довольно прост. Необходимо сложить суммарную нагрузку всех используемых устройств и добавить к полученному числу 20%. Подключение осуществляется с контактной планки в левой части блока. К каждому устройству прокладывается пара кабелей.

СХЕМА ПОДКЛЮЧЕНИЯ ВИДЕОДОМОФОНА

Я провел натурный эксперимент, порылся в интернете и с третьей попытки нашел видеопанель, со схемой, которая меня вполне устроила. А немножко пояснений нарисовал на ней и кое что напишу словами.

Один предварительный совет: не надо забивать себе голову в попытках разобраться в опциях, которые на данном этапе вам не нужны.

Например, для целей, которые я преследую написанием этой статьи мне абсолютно не важны некоторые моменты. Например, я понимаю, что “PROGRAM”, скорее всего программатор, но на данном этапе мне это не интересно.

Описание я целиком читать не стал, для подключения этого комплекта мне достаточно схемы, а задачи настройки пока не стоит. И вот на этом примере постараюсь показать как подключить видеодомофон, пользуясь минимумом информации.

Кстати, иногда схема размещена на задней крышке монитора, выглядит она примерно также и пояснений, естественно, не содержит.

Итак, мы имеем видеодомофон с возможностью подключения двух вызывных панелей (ВП) плюс 2 дополнительные камеры. С ВП все ясно: соединяются с монитором один в один (берем четырехпроводный кабель, жилы там цветные, и каждый цвет к одинаковому номеру на каждой стороне). Теперь ясно, почему я за полную совместимость оборудования?

Что может неприятного здесь ожидать. По этой четырехпроводке идет, в том числе, видеосигнал от размещенной в вызывном блоке камеры. Если линия достаточно длинная, то на изображении могут появиться помехи. Как выход – применение коаксиального кабеля. Но если мы не знаем где видео клеммы?

Что можно посоветовать:

  1. Собираем всю схему на столе;
  2. Последовательно отключаем по одному проводнику (не не более одного за раз);
  3. На тех двух где изображение пропадет – там и видео;
  4. Меняем эту пару на коаксиал.

А вдруг один из найденных проводов общий – туда надо экран (оплетку) подключать, а мы можем сигнальную жилу по ошибке задействовать. Не страшно, в этом случае помеха на изображении будет. Меняем местами экран и центральный проводник (только одновременно с каждой стороны) и все.

Я специально стараюсь написать так, чтобы вы могли уверенно действовать в любой нештатной ситуации. Если для вас это очевидно – извините.

Но, видите, замок и блок питания подключаются отдельно. Кстати, панель может не иметь соединительных клемм. Или иметь их только для подключения электрозамка. В этом случае из корпуса будет выходить жгут из четырех цветных проводов – это для монитора. А клеммы или еще два проводника – для замка.

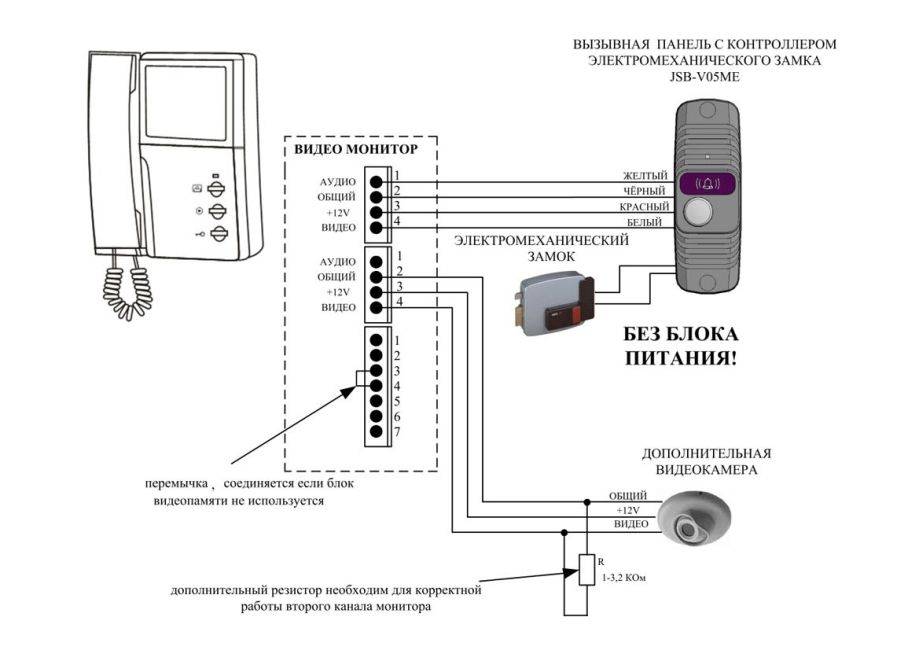

Как подключить к видеодомофону камеру.

Естественно, монитор должен обладать такой возможностью, поэтому интересуемся этим на стадии выбора устройства. В нашем случае такое возможно, но питание на видеокамеру подается отдельно. Поэтому к видеодомофону подключаются два провода:

  • видеосигнал (VIDEO);
  • общий или земля (GND).

Их цвета со стороны домофона указываются в инструкции (паспорте). Но если их попутать ничего страшного не произойдет, опять же на изображении будут помехи, которые исчезнут после того как поменять провода местами (на этот раз только с одной стороны!).

Что касается камеры видеонаблюдения как самостоятельного компонента, то варианты ее подключения достаточно подробно рассматриваются здесь, а на этой странице даются советы по ее правильной установке.

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

  • Встроенная видеокамера;
  • Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
  • Элемент, управляющий замком;
  • Переговорные элементы: Динамик;
  • Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы

Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня

Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.. Три совета

Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Типы домофонов и общие схемы их подключения

Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Многоквартирный домофон

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

  • домашний спикерфон (1);
  • блок питания (2);
  • вызывная наружная кнопка-спикер (3);
  • электромеханический или магнитный замок (4);
  • связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

  • калитка или входные двери будут заперты даже при отключении электроэнергии;
  • при поломке замок можно поменять на обычный, подобный по конструкции.

Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.
