Схема подключения подъездного домофона к квартирному видеодомофону

Пошаговая инструкция

  • Определяемся с выбором комплекта домофона. Это, может быть трубка, посредством какой можно будет общаться на расстоянии. В комплекте также есть наличие кнопки, которая выполняет функцию открывания дверей. Также можно приобрести видеодомофон. Здесь вы не только можете переговариваться, но и видеть человека, стоящего перед дверью.
  • Далее, выбираем место крепления устройства. Расстояние от низа поверхности 150 см. Следует выбрать месторасположение так, чтобы была возможность услышать вызывной сигнал со всех уголков квартиры или дома.
  • Теперь переходим к прокладке провода. В качестве материала используем витую пару с экраном. Не стоит забывать, что возможная длина кабеля 40 метров. Укладку провода нельзя делать около силовых кабелей, чтобы не было наводки и, что ещё хуже, может привести к повреждению домофона. Проводим дополнительное питание (220 В) к тому месту, где будет установлен модуль домофона (подъезд или ворота дома).
  • В квартиру сверлится отверстие, куда заводится кабель. Устройство закрепляем саморезами и подключаем питание.

Схема подключения вызывной панели

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

Провода, подписанные как “замок”, подключаете в любой последовательности.

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Ошибка №5Старайтесь здесь избегать скруток, с последующим применением изоленты.

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

Монтаж кабеля для видеодомофона

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Домофон отключен от сети: что делать

Мы часто сталкиваемся с ситуациями, когда домашняя техника выходит из строя. Перепады напряжения, короткие замыкания, сбои в электропитании, связанные с перегрузками сети. Отключаются не только стиральные машинки, компьютеры и микроволновки. Перестает работать система домофона, то есть вход в ваш жилище открыт для любого прохожего.

3 профессиональных совета:

  1. Найдите витую пару проводов, которая отвечает за работу устройства. В многоквартирных домах она находится в щитке на лестничной клетке или в тамбуре.
  2. Обязательно учитывайте полярность.
  3. Если вышел из строя домофон коттеджа или частного дома, вам надо соединить два кабеля: который относится к коммутатору и отпирающим функциям замка.

Не уверены, что справитесь самостоятельно, – вызывайте мастера!

Обзор популярных моделей и производителей видеодомофонов

На отечественном рынке в данной категории представлена продукция разных отечественных и зарубежных брендов. Рядовые потребители и специалисты высоко оценивают технику Commax, Optimus, FalconEye, Tantos, CTV, Slinex. Эти производители используют качественные комплектующие, тщательно контролируют сборку. Они дают надежные гарантии. В сопроводительной документации приводят правила установки и особенности эксплуатации. Ниже перечислены особенности нескольких популярных видеодомофонов для квартиры, приведены отзывы владельцев.

Optimus VM-7S

Качественный недорогой видеодомофон для квартиры с крупным сенсорным экраном

Эта модель выглядит естественно в современном интерьере. Производитель предлагает черное и белое оформление корпуса. На 7” экране хорошо видны мелкие детали. При необходимости можно подключить 2 камеры и 4 дополнительных монитора. Обеспечена поддержка карт памятиSD с максимальным объемом 32 Гб.

Commax CDV-50 A

Надежная техника этой торговой марки сохраняет внешний вид и технические характеристики в хорошем состоянии после нескольких лет непрерывной эксплуатации

Ekagur, Москва: Достоинства: Данная модель без трубки с громкоговорителем мне очень нравится и внешне, и по удобству использования, ведь не надо снимать и класть трубку, просто подошёл, нажал кнопочку и разговаривай – это очень удобно. Из-за отсутствия трубки выглядит он красиво и достаточно современно, мне нравится.

Недостатки: Нет.

Подробнее на Отзовик:

Slinex/ SM-04M

На стильном корпусе видеодомофона для квартиры нет никаких лишних элементов

Jessikacarter, Украина: Достоинства видеодомофона для квартиры: Сенсорное управление; автоматическое фотографирование звонящего. Если правильно настроить время и дату, то на экране можно будет увидеть, когда именно человек звонил вам. Указывается количество не просмотренных фотографий. То есть, если вас не было дома, и кто-то вам звонил. Вы увидите, когда именно это было и кто. Можно самостоятельно (нажав на “просмотр”) увидеть, что происходит внизу и при необходимости сделать фотографию.

Недостатки: При входящем звонке, хоть экран и загорается автоматически и срабатывает аудио, но для открытия необходимо сначала нажать на “ответить”, а потом “открыть”. Очень часто путаюсь.

Подробнее на Отзовик: https://otzovik.com/review_5083232.html

Tantos Violet

На сенсорном экране можно быстро выбрать нужную камеру, изменить индивидуальные настройки

Отзыв Regina Veselova: Преимущества: Удобный интерфейс, легкий в обращении. Функция фото рамки. Можно выбрать несколько режимов. К примеру – «не беспокоить». Когда вы дома, монитор будет не активен. Если гости звонят вам в звонок, автоматически начинается запись. Можно просматривать как запись, так и фото всех приходящих людей.

Недостатки видеодомофона для квартиры: Высокая цена.

Подробнее на Отзовик: http://otzovik.com/review_2417639.html

CTV DP3700

В стандартной комплектации есть симпатичная панель вызова с ИК подсветкой

Панов Денис, Москва: Достоинства: Сравнительно не дорого, понятный мануал на русском.Все заявленные функции на месте, по датчику движения может писать с камеры, видеозвонка. Движение ловит даже в полной темноте, испытано.

Недостатки: Нет в комплекте блока питания. Решается проблема покупкой блока питания на 12 вольт (я взял трехамперный).

Подробнее на Отзовик: http://otzovik.com/review_4737677.html

Виды подключений домофона

Координатно матричное. Переговорные квартирные устройства подключены к основному блоку каждый своим кабелем. При 10 абонентах будет 10 проводов, при 20- 20 и т.д. Этот тип подключения самый экономичный, но не рассчитан на количество абонентов более 30.

Цифровые домофоны имеют более высокую цену, чем координатно-матричные. Переговорные блоки вне зависимости от количества подключаются с помощью двух кабелей. Но в таких схемах часто случаются сбои.

Беспроводные домофоны относятся к элитной категории. Не требуют дополнительного кабеля, а используют имеющиеся. Например, телефонные или интернет, или IP. Связь проходит по интернет соединению, в том числе по wi-fi. Такие домофоны стоят дороже, но они более технологичны. Направляют сигнал на Тв, смартфон, планшет, причём открывать замок можно с мобильных устройств. Возможно подключение к видеокамере и вывод на экран цветного изображения.

Подключение видеодомофона к подъездному домофону с электрозамком

Для того чтобы не сделать ошибку с проводами, имеется информация с нумерацией. Без нее крайне трудно разобраться в подключении, разные сигналы можно запросто перепутать, установив не с тем кабелем.

Подключение осуществляется по указателям и соединениям разного цвета. Каждый кабель промаркирован, для исключения ошибок при подключении, по ним осуществляется определение места, по которому идет подсоединение к общему управлению домофоном. Цифра один осуществляет контроль за аудио от вызывной панели. Цифра два отвечает за общее питание. Тройка – плюс 12 вольт. Цифрой четыре контролируется видео прием.


схема подключения видеодомофона с электромеханическим замком к подъездному

Система видеодомофона в своем составе может иметь электромеханический замок, способный открывать дверь, в той же степени что и классическая версия без панели с видео. Чтобы подключить замок, нужно произвести ряд действий:

  • Один конец кабеля подсоединяется к электрозамку;
  • Другой конец подсоединяется к общему блоку питная;
  • Блок питания подключается к электромеханическому замку вторым проводом.

Пользоваться таким замком не трудно. Посетитель при помощи видео панели звонит владельцу, он появляется в виде изображения на другой панели. После окончания разговора посетитель повторно наживает на кнопку, после чего дверь открывается, панель отключается и можно спокойно заходить в здание.

Таким же способом осуществляется подключение второй вызывной панели.

Управление происходит между двумя видеопанелями и замками синхронизировано. В подъезде осуществляется установка одной из панелей, другая ставится около входной двери владельца.

Есть другие способы установки видеодомофона с подключением к подъездному домофону:

  • Вместо использования сразу двух электромеханических замков можно установить один, либо вовсе обойтись без них. В таком случае два кабеля, идущие от панели к замку, изолируют и применяют.
  • Могут быть варианты, когда используют вместо панелей вызова простую видеокамеру: В таком случае после нажатия кнопки, расположенной на домофоне, один раз, идет переход на первую видео панель.
  • После такого перехода владелец с посетителем будет общаться через трубку, применяя аудиоканал.
  • При нажатии на следующую кнопку, начинает использоваться второй канал, где можно осматривать изображение (как правило, используется в узких коридорных проходах).

На входе в помещение имеется дверь с первым экраном и замком:

  • Гость жмет на кнопку, после окончания связи дверь автоматически открывается.

Посетитель заходит внутрь подъезда.
Идет переключение на другую панель, к которой подключена видеокамера, висящая в коридоре, с нее сигнал поступает к владельцу.

В том случае, если ко второй линии не подсоединять панель вызова, видеокамеру, либо электромеханический замок, домофон будет применять, как простой одноканальный с видео панелью.

Что нужно учитывать желающим установить домофон

Перед тем как установить домофон в квартиру, ее владельцу нужно определить:

  1. какой аппарат выбрать – аудиодомофон или видеодомофон (черно-белый, цветной);
  2. сколько денег он готов отдать за установку аппаратуры и само устройство;
  3. согласны ли другие жители подъезда участвовать в данном мероприятии;
  4. какое количество трубок будет установлено в квартире;
  5. какой компании доверить обслуживание домофонной системы или хозяин жилья сможет справиться собственными силами.

Когда решение монтировать устройство (механическое или магнитное) принято, требуется подробнее изучить следующие моменты:

при условии, что установкой домофона будет заниматься компания, удостовериться в компетентности сотрудников, почитать отзывы об их работе;
поинтересоваться, сможет ли работать домофонная система в тех климатических условиях, в которых вы проживаете;
узнать степень защиты внешней панели от действий злоумышленников;
проверить наличие сертификата качества, руководство к использованию;
обратить внимание на наличие гарантийного обслуживания;
если сломается какая-нибудь деталь, получится ли ее заменить;
эффективность охранной функции;
наличие дополнительных возможностей (например, трансляция или запись происходящего около подъезда).

В заключение заметим, домофон в квартире – это удобно. Провести устройство несложно. Если человек хоть немного разбирается в электронике, знает и соблюдает правила техники безопасности при работе с электричеством, то он сможет с легкостью установить домофонную систему самостоятельно.

Как подключить домофон самостоятельно в многоквартирном доме? Видеоинструкция о том, как самому установить домофон:

Поделитесь записью

Обсуждение: 6 комментариев

Лена says: 20.09.2018 в 01:14Домофон конечно штука хорошая, но есть вопрос его как-то видно постороннему человеку, или нет? Не хотелось бы привлекать к себе излишнее внимание, боюсь наша местная шпана его умышлено сломают.
Ответить

Дмитрий says:10.06.2019 в 23:29
Да, технически установка домофонов имеет ряд нюансов. Если же Вы живете в МЖД, то нюанс только один — насколько хороша ваша УК/ТСЖ

В случае если здесь провал, то и с домофоном будут сплошные расходы.
Ответить

Татьяна says:13.07.2019 в 00:51
Я так и не поняла… Устанавливать домофон самому? Только для своей квартиры? Или на весь подъезд? Тогда в первую очередь нужно получить согласие жильцов, а это очень непросто…
Ответить

Иван says:24.08.2019 в 21:22
Если управляющая компания устанавливает в подъезде кодовую дверь и домофоны несмотря на то, что большинство жильцов проголосовало за другой вариант, куда лучше всего обратиться с жалобой жильцам?
Ответить
Регина says:
19.10.2019 в 09:14
Иван, это делается элементарно. Нужно оспорить в суде решение собрания жильцов. Подаёте иск, что не согласны и мировой судья будет разбирать этот вопрос. Пока будет идти процедура, то можно не платить за эти услуги.
Ответить

Павел says:

21.11.2020 в 18:23

Если в квартире был прописан новый жилец, а домофон оформлен на двух жильцов, будет увеличена обонентная плата? И надо ли переоформлять договор?

Ответить

Как можно подключить видеодомофон?

Сначала самыми распространенными были аудиодомофоны, с их помощью посетитель мог позвонить хозяевам квартиры, к которым он пришел. Благодаря аудиосвязи хозяин имел возможность пообщаться с гостем, чтобы понять, впускать его или нет. Однако сейчас видеодомофоны считаются более эффективными, ведь с их помощью можно услышать, а также увидеть гостя.

После совмещения двух систем сигнал будет идти на один монитор и пропадет необходимость вешать два абонентских устройства: от обычного домофона в подъезде и до видеопанели на этаже. Стоит более подробно разобраться с методами реализации данной задачи.

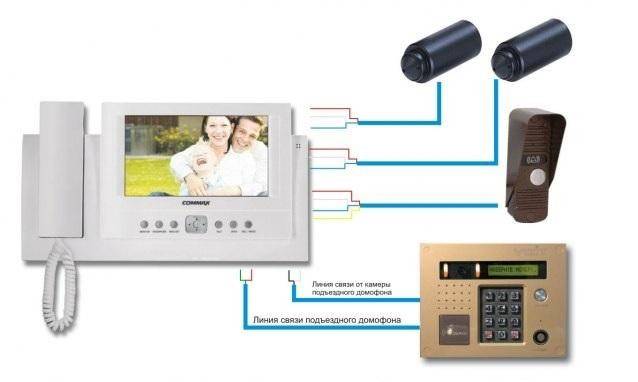

На картинке изображен четырехканальных видеодомофон согласованный с подъездным домофоном

Применение адаптера

Адаптер выполняет функцию синхронизации общего подъездного домофона и видеодомофона в квартире владельца. Он обязан подходить для работы сразу к обоим домофонам. Если он будет подходить только для одного из двух устройств, не будет никакой гарантии бесперебойной работы видеодомофона.

Комплектации подбирается под определенные цели и задачи:

  • Покупка двух или более камер, если важен дополнительный обзор;
  • Станция режима разделения сигнала на нескольких посетителей;
  • Иногда необходима установка усилителя сигнала.

Нужно иметь в виду, что у подавляющего числа моделей установлена гальваническая развязка или демпферы для исключения помех. В таком случае звуковая связь более стабильна, прерывание сигнала практически исключено.

Правильно выбранный адаптер, совмещенный с моделью домофона, моментально отправляет сигнал, производя идентификацию посетителя. В ином случае, устройство может оказаться полностью бесполезной покупкой. Видеокамера будет работать через раз, а качество звука превратиться в набор помех и шумов.

Выбирается он по следующим принципам:

  • Присутствие развязки. Функции цепей обязаны полностью отвечать нужным параметрам.
  • Вид модуля: МСЦ или МСК. Соединение имеет отдельные признаки.

Как правило, чаще применяется установка снаружи. Осуществляется в слаботочном щитке.

Установка видеодомофона в квартире с подключением к подъездному домофону

Несмотря на сложность системы видеонаблюдения, монтаж можно выполнить собственными силами. Еще до покупки видеодомофона следует убедиться, что выбранная модель совместима с подъездным домофоном. Если имеются несоответствия, стоит сразу приобрести специальный адаптер.

Предлагаем ознакомиться с основными этапами установки видеодомофона в квартире, а также с особенностями его подключения к подъездным домофонам различного типа.

Подключить систему можно собственными силами

Подключение к цифровому подъездному домофону

Приступая к выполнению монтажных работ, следует внимательно изучить схему подключения видеодомофона к подъездной системе. От этого напрямую зависит, насколько качественно будет выполнена установка в целом.

Со схемой подключения стоит ознакомить до начала работ, а не после

Сами монтажные работы можно выполнять в следующей последовательности:

ФотоОписание работ
Определяемся с месторасположением видеодомофона в квартире и производим его установку.
В распределительную коробку заводятся провода, обеспечивающие подачу аудио и видеосигнала в квартиру.
В распределительной коробке производится подключение соответствующих проводов к коммутаторам видео и аудиосигнала, идущих от подъездного домофона.
Производится проверка работоспособности системы наблюдения. Устройство должно обеспечивать передачу изображения с лестничной площадки и от входа в подъезд после нажатия кнопки на панели подъездного домофона.

Подключение к координатному подъездному домофону

Последовательность подключения видеодомофона к координатному устройству может несколько отличаться. Если интересует, как подключить видеодомофон к подъездному домофону координатного типа, предлагаем ознакомиться со следующим алгоритмом действий:

ФотоОписание работ
Готовим необходимое оборудование и инструменты, которые могут потребоваться при подключении к подъездному домофону.
К «Line-» и «Line+» модуля сопряжения подключаем провода, которые идут от подъездного домофона внутрь квартиры.
К разъему дополнительной камеры подключаем видеоканал.
Параллельно соединяем видео дополнительной камеры и вызывной панели. Это позволит видеть изображение не только в момент вызова, но в любое другое время.
Подключаем остальные провода в соответствии со схемой и проверяем работоспособность видеодомофона и подъездного домофона. При правильно выполненном монтаже на экране появится изображение.

Выбор модуля сопряжения

Чтобы обеспечить работоспособность видеодомофона, необязательно приобретать дорогостоящие устройства. Самый дешевый модуль сопряжения способен справиться с поставленной перед ним задачей.

С первым каналом монитора соединяется панель для вызова, со вторым – модуль сопряжения, который монтируется за видеопанелью. В некоторых случая в качестве места установки выбирается щиток распределения, через который проходит линия подъездного домофона.

Установка адаптера

Месторасположение адаптера выбирается в индивидуальном порядке. Нередко один и тот же монитор используется для отображения нескольких систем видеонаблюдения. В этом случае место установки адаптера выбирается с особой тщательностью. Чаще всего монтаж осуществляется в зоне на стене непосредственно за видеодомофоном, однако данное требование не является обязательным.

Адаптер подсоединяется к абонентской линии аудиодомофона. При этом обязательно соблюдается полярность трубки. В процессе работы следует обязательно руководствоваться схемой и инструкцией, прикладываемой к устройству.

Адаптер выбирается с учетом технических характеристик системы

Настройка

Порядок настройки системы зависит от ее функциональных возможностей. Рассмотрим последовательность действий для DOM DS-4S:

ФотоОписание работ
Основное меню включает: система, звонок, режим, тревога, цвет, файлы.
В подменю «Система» можно выбрать язык, установить время и выбрать другую системную информацию.
В подменю «Звонок» можно установить громкость вызова, а также выбрать одну из двенадцати доступных мелодий.
В подменю «Режим» настраивается режим работы оборудования. Если камера одна, режим будет основным. При наличии нескольких камер, можно выбрать дополнительный. Можно настроить время открытия/закрытия двери (2÷10 секунды), а также режим записи.
Подменю «Тревога» актуально при подключении датчика движения и внешней камеры.
В подменю «Цвет» производится настройка яркости и контрастности получаемых изображений.
Подменю «Файлы» позволяет просматривать и удалять записанные фото и видео.

Установка домофона выбранного типа

Для загородных домов и многоэтажек производители предлагают домофоны цифрового и координатно-матричного типа. Каждый из этих вариантов примерно сходен по принципу установки, но различается конструктивно и функционально.

В цифровых системах передача сигнала осуществляется через двухпроводные линии и контроллеры
, которые определяют, как подключить трубку домофона в квартире. Отдельные сопряжения по квартирам создают с помощью джамперов через передачу сигнала на микросхемы трубок.

Координатно-матричные устройства проще конструктивно, что повышает отказоустойчивость и надежность всей системы. В таком оборудовании передача сигнала от координатора до трубки в квартире происходит через коммутатор с помощью проводки (единицы/десяток) и сигнала DAT1. Исходная информация обрабатывается модулятором, а затем с выбранной квартирой создается соединение (LIN), и через электромагнитное реле подается соответствующий сигнал.

При установке цифровых и координатно-матричных систем требуется соблюдение мер безопасности
, которые аналогичны в обоих случаях:

  1. До того, как подключить домофон самостоятельно в многоквартирном доме, следует обесточить всю электропроводку, с которой планируется работать.
  2. Устанавливать рекомендуется только лицензированную продукцию проверенных производителей, которые обеспечивают техническое обслуживание и гарантийный ремонт своих изделий.
  3. Все узлы и электрокомпоненты нужно монтировать в закрытых помещениях или специальных контейнерах с минимальной влажностью.

На этапе подготовки и до того, как подключить домофон, выбирают подходящую по характеристикам проводку с длиной до 25 – 50 м и более и толщиной жилы до 1,5 мм
.

Устанавливать цифровые и координатно-матричные домофоны нужно с подключением к электросети, снабженной автоматами (16 А) или предохранителями (10 А), а также устройством защитного отключения (30 мА). Трансформаторы подключают к переговорному устройству и в сеть, а трубку через силовой кабель включают в обычную розетку. Для безопасной работы потребуется и скрытая прокладка электропроводки
, поэтому перед тем как подключить трубку домофона самостоятельно, по заранее разработанной схеме нужно закрепить гофрированные трубы.

Монтаж наружной панели и трубки

Подключение домофона включает установку уличной панели, которую нужно расположить на высоте не менее 1600 мм от основания. На дверях или стене закрепляют накладки для крепления основных компонентов или делают штробы под встраиваемые модули.

Затем устанавливают и фиксируют само оборудование
, подключают электропроводку. Подключение домофона в квартире выглядит следующим образом:

  • Сделать штробы под гофрированные трубы.
  • Зафиксировать проводку и заделать штробы.
  • Установить крепежи для трубки и подключить ее к электропитанию.

Высота установки внутри помещений составляет не менее полутора метра от пола. Трансформатор лучше разместить в труднодоступном и защищенном от влаги месте
и подключить через предохранитель.

Схема монтажа видеооборудования аналогична работам по установке обычной аппаратуры. Некоторые особенности касаются только монтажа видеокамеры, на которую не должны быть направлены солнечные лучи или яркий свет.

Понадобится и защита от вибраций
, действий вандалов или механических повреждений от любых других внешних воздействий. До того, как подключить домофон в квартире, нужно позаботиться, чтобы на видеокамеру не воздействовали и высокие температуры (выше +40 ºC).

Самостоятельно смонтировать домофонную систему вполне возможно, если обладать хотя бы базовыми навыками и умениями работать с электропроводкой и таким оборудованием. Не помешают предварительные консультации опытных специалистов
и работа под постоянным контролем мастера, который занимается такими работами профессионально.

Наверняка, этим вопросом задавался почти каждый, кто имел дело с установкой домофонной системы в своем подъезде. Может быть, кто-то даже занимался этим процессом полностью – с успешным результатом, или полным провалом.

Даже функционирующая система не может стать стопроцентным гарантом того, что вывновь не столкнетесь с разрешением проблемы, как подсоединить трубку домофона. Если вашей домофонной системе требуется замена трубки домофона, необходимо приобрести новое рабочее оборудование

При этом важно помнить об одном пункте: абонентская трубка должна соответствовать типу адресации сигнала вызова подъездного домофона. Это обстоятельство скажется и на том, как будет осуществляться подключение и установка трубки домофона в квартире

Принцип работы видеодомофона с замком

Работа любого стандартного видеодомофона организована следующим образом: дверь, воспрещающая вход на охраняемую территорию, оснащается специальной панелью с кнопкой вызова.

При этом панель чаще всего находится не на самой двери, а неподалеку от нее, например, на стене или любой другой неподвижной поверхности.

При нажатии кнопки для выяснения цели визита включаются переговорное устройство и камера, передающая изображение посетителя на монитор во внутреннем помещении.

Для допуска используется дистанционный способ – находящийся внутри человек одним нажатием кнопки подает сигнал на реле замка, и дверь открывается.

В большинстве случаев для входа в квартиру или на территорию предусмотрена функция открытия двери специальным ключом или бесконтактной карточкой. Таким образом, появляется возможность не только дистанционно управлять входом, но и избавиться от лишних хлопот, обеспечив определенный круг лиц ключами для доступа.

Этапы установки

Алгоритм довольно прост, но зависит от типа устройства и метода подключения.

  1. Выбирают место установки: лучше крепить вызывную панель на раму, а не на створку.
  2. Высверливают отверстия под крепеж, разбирают вызывную панель.
  3. С обратной стороны устройства самостоятельно заводят провод к панели и подключают в соответствии с инструкцией на эту модель.
  4. Кабель тянут к месту монтажа контроллера. Коробку обычно ставят возле двери или замка. Ее можно врезать в стену или закрыть щитком.
  5. Проверяют соединения. Если все в порядке, закрепляют вызывную панель и фиксируют саморезами. Одевают сверху крышку устройства.
  6. В доме – в прихожей или коридоре – выбирают место для трубки. Условие: рядом с ней должна размещаться розетка на 220 В либо же под трубку нужно заводить питание от щитка. Установка трубки домофона сводится к креплению кронштейнов, в котором и размещают устройство.
  7. Блок питания обычно идет в комплекте. В индивидуальном домофоне блок располагают рядом с контроллером. Если система включает монитор и видеокамеры, блок потребуется более мощный, так как заводской рассчитан на обслуживание только домофона. К блоку питания подключают все кабели от всех запитываемых устройств.
  8. Все элементы системы нужно соединить проводами. Провод на улице, если такой есть, укладывают в трубу – металлическую или пластиковую.
  9. Кабель внутри здания монтируют открытым либо закрытым способом. В первом случае провод протягивают через гофру или кабель-каналы. Монтируют трубы на стену с помощью держателей или хомутов. Во втором под кабель в стене делают штробы – канавки нужной глубины. После монтажа канавки заделывают гипсом или алебастром.

Схемы подключения

Схема подключения зависит от функционала системы.

  • Самый доступный вариант предполагает подсоединение монитора прямо к вызывной панели. Но при этом домофон обеспечивает только видео- или аудиосвязь между визитером и абонентом, а для управления замком необходимо устанавливать отдельную схему. Такой вариант очень дешев. Так как для обслуживания достаточно слаботочки с жилами витой пары. Если расстояние между вызывной панелью и трубкой большое, берут комбинированный кабель.
  • Для обслуживания нескольких абонентов используют схему с контроллером. В этом случае между панелью и трубкой в цепь включен контроллер, который обрабатывает входящие и выходящие сигналы. В зависимости от заложенных в него программ, контроллер активирует выполнение тех или иных действий: разблокировка двери, передача сигнала, запись.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

  • аудиодомофоны;
  • видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Что понимается под системой объединения видеодомофона с общем?

Домофон, расположенный в подъезде и квартире, можно объединить и создать между ними синхронную работу. Выполняются сразу обе задачи.

Перед тем как покупать видеодомофон, нужно обязательно узнать, какая модель домофона установлена в подъезде. Видеооборудование выбирается таким способом, чтобы она в самом начале было совмещена друг с другом, в совокупности применяло несколько панелей для вызова и видеокамер.

Чтобы иметь возможность подсоединить домофон с видео нужно иметь:

  • Видеодомофон;
  • Вызывную панель с камерой;
  • Видеокамеру на лестничной площадке (опционально);
  • Еще одна камера снаружи (опционально).

Не все видеодомофоны в базовой комплектации можно соединить с подъездным домофоном без применения дополнительных устройств. Зачастую требуется специальный блок сопряжения, адаптер.

Блок сопряжения

Вызывная панель с видеокамерой используется для визуализации личности и исполняет роль звонка. Аппаратура в совокупности состоит из нескольких видов: наружной части (вызывной панели) и внутренней части (панели видеодомофона):

  • Внутренняя подключается непосредственно в квартире.
  • Наружная ставится в подъезде дома.

Днем есть возможность просмотра общей картины перед подъездом на экране монитора. Ночью лицо человека может хорошо просматриваться только на расстоянии до метра.

Как прокладывать кабеля?

Провода и кабеля можно проводить с помощью специальных труб из гофры, а также используя пластиковые или металлические трубы.

Первый вариант отлично подойдет, если вам надо протянуть провода снаружи или за стеной из гипсокартона, также дополнительной возможностью будет укладка проводов с помощь кабель-канала.

Под землей лучше всего использовать трубы из полиэтилена с низким давлением и закапывать их стоит примерно на глубины в полметра.

Помните, что при прокладке кабеля для домофона силовые и сигнальные провода не стоит размещать в одном месте, при их близком расположении с большой вероятностью появятся наводки в виде звуковых сигналов во время разговора и помех на видеосвязи.

Вот еще немного советов, которые помогут качественно установить домофон:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
