Правила монтажа скользящих опор для стропильной системы

Монтаж

Чтобы установить скользящие опоры для стропил необходимо применение специальных конструктивных элементов. Всё дело в подвижных деталях, которые требуют особенного обращения.

Чтобы стропила не упали под собственной тяжестью, используются специальные методики возведения кровли, обеспечивающие достаточную прочность всей конструкции и минимальную нагрузка там, где это возможно.

Сначала нужно сделать специальный полукруглый запил в месте установки. Именно по нему в последующем будет делаться монтаж. Потом между бревном и стропильной ногой нужно установить два или один шип. Количество зависит от наклона кровли. Именно они будут минимизировать нагрузку за счёт переноса части веса на брёвна.

Важно! Использование шипов позволяет обезопасить всю конструкцию от продольного сдвига. Также возможно применение специальных пропилов

Они делаются в несущем бревне. Однако такой вариант возможен только в том случае, если угол ската относительно невелик. Мало того, в наличии должны быть промежуточные опоры

Также возможно применение специальных пропилов. Они делаются в несущем бревне. Однако такой вариант возможен только в том случае, если угол ската относительно невелик. Мало того, в наличии должны быть промежуточные опоры.

Врезку в тело несущего бревна нужно осуществлять не более чем на три четверти от общего диаметра. В противном случае возникает риск ослабления конструкции. Если делать монтаж таким образом, то возникшее трение позволит удержать все элементы во время установки.

При монтаже конструкций такого типа допускается применение небольших групп рабочих. Самое же главное достоинство данной методики заключается в том, что даже при небольшой численности все работы можно сделать довольно быстро.

Какие условия нужно соблюдать при монтаже

Есть ряд условий, применение которых в большой мере гарантирует сооружение прочной и надёжной крыши, которая прослужит многие годы, к таким относят:

• Перемычками при соединении мауэрлата или верхнего венца сруба со стропильными ногами должны служить скользящие опоры для стропил. При этом, при их создании необходимо применение стали с толщиной в 2 мм. Длина каждого элемента зависит от предполагаемого смещения ног.
• Направляющую линейку нужно устанавливать параллельно ноге стропила. При этом уголок монтируется перпендикулярно. Применение подобной конструктивной особенности обеспечит скольжение даже при максимальной усадке.
• При изготовлении стропил нужно использовать доски, сечение которых составляет 200 на 50 мм.
• Перед монтажом каждый элемент конструкции нужно обработать специальными составами. Это гарантирует огнеустойчивость, а также защиту против гниения, плесени и насекомых.

Соблюдение этих условий позволит гарантировать долгую службу кровли даже в самых экстремальных условиях

Особое внимание нужно уделить подбору препаратов биозащиты

Рекомендации при установке

Чтобы применение скользящих опор для стропил было оправданным и позволило укрепить всю конструкцию, необходимо следовать определённым рекомендациям:

• Объекты, на которые будут устанавливаться системы, должны иметь правильные пропорции.
• Все стропильные системы изготавливаются по созданному ранее шаблону. Это позволяет избежать подгонки и в то же время сохраняет все пропорции конструкции.
• При создании конькового соединения также могут использоваться подвижные элементы. Для креплений подойдут болты и шпильки. В качестве альтернативы можно использовать шарниры. Но их нужно дополнительно укрепить саморезами.
• Довольно часто при создании кровли со скользящими опорами используется технология наращивания досок. Эта методика позволяет работать даже с длинными пролётами. При соединении элементов необходимо применение длинных болтов. Наращивание должно делаться внахлёст. Монтажные отверстия должны быть друг от друга на расстоянии около 10 см.

Применение этих несложных рекомендаций при создании кровель с использованием скользящих опор для стропил позволяет добиться хороших результатов при сравнительно небольших затратах материалов и труда.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

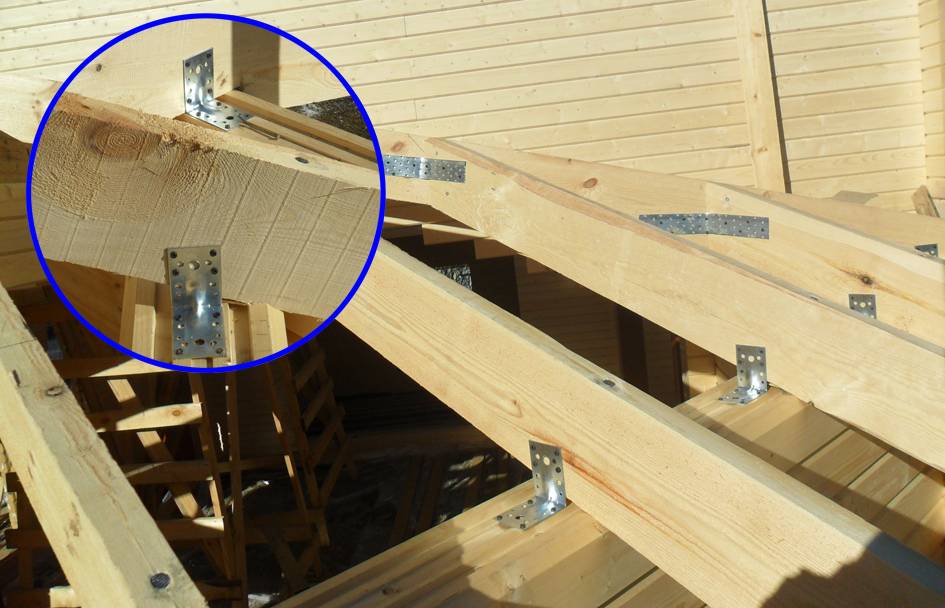

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :

• в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
• стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
• дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :

• стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
• по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
• по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
• готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :

• модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
• модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
• модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Как выполнить работу правильно?

Будущая кровля должна не только надежно защищать дом от осадков и других погодных явлений, но и служить украшением здания. Поэтому при выборе варианта системы стропил учитывают климатические факторы, а монтаж производится в определенном порядке, позволяющем сделать конструкцию красивой, прочной и устойчивой.

Всю работу проводят в несколько этапов:

1. Предварительным этапом создают шаблон выбранного типа стропильной системы.

   Две доски поднимают на потолочное перекрытие, соединяют их концы, а другие разводят и устанавливают на опорную балку.

   Фиксируют выбранный угол путем установки поперечной перемычки.

2. Начинают изготовление стропил. Для этого шаблон опускают на землю, следя, чтобы угол стропильных ног сохранялся.

   Первое стропило поднимают на постройку и устанавливают в качестве основания.

3. Следующий этап работ проводят на высоте. Для этого размечают место среза на мауэрлате и стропилах. После подготовки среза приступают к производству следующего стропила.
4. После того как две стропильные фермы будут готовы, их устанавливают по краям, после чего между ними натягивают шнур. Так определяют уровень монтажа промежуточных стропил.
5. Приступают к сборке остальных стропильных ферм. Шаг между ними должен составлять около 80 см. Сборку осуществляют прямо на балках.
6. Окончательный этап работ включает в себя установку подпорок и поперечных планок, монтаж систем пароизоляции, гидроизоляции и теплоизоляции. В последнюю очередь устанавливают обрешетку (основание для крепления кровельного материала).

Основные узлы стропильных систем

К основным узлам стропильной системы кровли можно отнести:

• Стропила.
  Они выполняют функцию скелета, оказывая поддержку внутренних и внешних элементов крыши, а также служат основой для прокладки коммуникаций;
• Мауэрлат.
  Это своеобразный кровельный фундамент, представляющий собой балку, на которую устанавливается вся конструкция. Он выполняет важную функцию – равномерное распределение нагрузки всей конструкции;
• Прогон.
  Предназначен для скрепления между собой стропильных ног и может располагаться как сверху, так и сбоку;
• Затяжка.
  Служит для фиксации стропил в нижней части конструкции;
• Подкосы и стойки.
  Обеспечивают максимально устойчивое расположение стропильных балок;
• Конек.
  Место соединения скатов кровли;
• Кобылки.
  Это продолжения стропильных ног, которые иногда обустраиваются;
• Ригель.
  Необходим для качественной и надежной опоры несущих элементов;
• Лежень.
  Поперечный брус, необходимый для распределения нагрузки.

Кроме перечисленных элементов, в конструкцию входят узлы крепления стропильной системы кровли. При их выполнении необходимо обязательно соблюдать определенные правила.

Важно!
Выполнять простое крепление основания к перекладине категорически не стоит, так как это может привести к полному разрушению стропильной системы. Следует использовать такие виды креплений:

Следует использовать такие виды креплений:

• С упором на конец перекладины
  ;
• Зубьями в упор
  ;
• Зубьями в шип
  .

Выбирать количество зубьев следует в зависимости от уклона ската, а дополнительная надежность конструкции может быть создана при помощи уголков из металла.

К основным узлам крепления стропильной конструкции относятся:

• Балочный
  узел;
• Мауэрлатный
  узел;
• Коньковый
  узел.

Балочный узел

Крепление выполняется специальными метизами с уголками из металла, или древесными брусьями, шипами и накладками.

Внимание!
Если кровля выполнена из материалов с незначительным весом, а уклон ее ската не превышает значение 35º, то следует размещать основания опор таким образом, чтобы они упирались в площадь большую, чем сама балка

Мауэрлатный узел

Такое крепление может быть выполнено как по жесткой технологии, так и по скользящей. Жесткая технология предполагает установку между мауэрлатом и стропилом прочного соединения, предотвращая возможность соскальзывания, прогиба или выскакивания. Для этого используются специальные опорные уголки с брусками. Полученный в результате узел скрепляется проволокой с применением метизов. При этом забивать гвозди следует наискосок, чтобы они входили в древесину наперекрест. Последний гвоздь должен быть вбит по вертикали.

В случае скользящего крепления совмещение выполняется с применением специального механизма, который позволяет передвигать стропильную ногу в необходимом направлении. Для этого выполняется врезка на опорах, на которые потом укладывается мауэрлат. Закрепляется конструкция, как и в предыдущем случае, скрещенными гвоздями. Такой способ обустройства узлов соединения позволяет всем узлам стропильной конструкции смещаться в некоторых пределах.

Внимание!
Жесткое крепление при неопытности строителей может привести к повреждению стен постройки

Коньковый узел

В этом случае крепление также может быть выполнено двумя видами – встык и внахлест. При стыковом соединении верхушка опор обрезается со скосом, как и угла наклона крыши. Они опираются в такие же подрезанные противоположные опоры. Крепление выполняется с использованием гвоздей, в количестве двух штук. Их забивают сверху под определенным углом. Швы, которые образуются между опорами, соединяют металлическими накладками или пластинами. Во втором случае скрепление выполняется стыковкой внахлест, не торцевыми частями, а боковыми участками и закрепляются при помощи болтов.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Какими способами могут крепиться к балкам стропила

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Стальные зубчатые пластины

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Использование перфорированного крепежа

Общий вид на стропильные фермы

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

Соединение стропил болтами

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.

Конструктивные узлы опоры стропил на балки перекрытия

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Варианты врубки стропил в балку

Монтаж узла в коньковой части

Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.

Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.

Как будут соединяться стропила

Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.

Также необходимо сделать две деревянные накладки

Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.

Крепление деревянных накладок

Также может использоваться специальная пластина

Скользящие стропила: их особенности

Строительство системы стропил является одним из важнейших этапов возведения крыши, и очень большую роль здесь играет крепление элементов. В данной статье будет рассказано о том, как выполняются различные варианты крепления стропил, в частности – скользящие стропила, и какие функции они выполняют.

Строительство системы стропил – непростая задача, относиться к которой надо со всей ответственностью.

Любая оплошность или недочет может привести к повреждению или разрушению крыши, поэтому такие элементы, как опора скользящая стропил, должны быть выполнены максимально качественно. Рассмотрим подробнее основные этапы возведения стропильной системы.

Для начала необходимо подготовить ее отдельные элементы:

• Самый верхний элемент кровельной конструкции называется коньком. Для правильного его изготовления следует после монтажа первого элемента выполнить по нему шаблон, согласно которого будут изготавливаться последующие элементы конька;
• В случае строительства большого дома требуется удлинение досок. Для этого выполняют в стыковочной доске отверстия для болтов. Во избежание повреждения древесины отверстия высверливаются сверлом.

Важно: при этом следует следить за тем, чтобы расстояние между торцом стыковочной доски и ближайшим отверстием составляло не менее 10 см. Кроме того, слишком частое высверливание отверстий может вызвать растрескивание доски, поэтому сверлить отверстия следует беспорядочно, соблюдая между ними расстояние около 10 сантиметров

При расчете системы стропил необходимо также принимать во внимание будущие нагрузки на кровлю, к которым относятся вес покрытия кровли, а также снеговые и ветровые нагрузки

Кроме того, важно учитывать усадку древесины. Например, в случае, если сечение бревна составляет 195х195 мм, общая величина усадки по фронтонам или карнизам будет составлять около 6%

Например, в случае, если сечение бревна составляет 195х195 мм, общая величина усадки по фронтонам или карнизам будет составлять около 6%

Кроме того, важно учитывать усадку древесины. Например, в случае, если сечение бревна составляет 195х195 мм, общая величина усадки по фронтонам или карнизам будет составлять около 6%

После завершения требуемых расчетов и подготовки элементов можно приступать непосредственно к монтажу системы стропил.

В ее состав входят следующие элементы:

• Конек крыши;
• Опоры стропильных ног на промежуточные балки;
• Опоры ног стропил на свес карниза.

Рассмотрим крепление данных элементов подробнее.

Для крепления кровельного конька используются специальные стыковочные пластины, использование которых не порождает каких-либо дополнительных вопросов по исполнению.

Для опирания стропил к промежуточным балкам применяются специальные скользящие элементы, называемые также «скользячки для стропил».

Опора стропил скользящая всегда монтируется перпендикулярно самому стропилу. Для этого над основной частью «скользячка» выполняется точный запил в брусьях, который должен обеспечивать правильную установку элемента под углом 90 градусов к стропилу.

Скользящая стропильная система предусматривает установку скользячка в самом крайнем положении, обеспечивающем максимальный ход стропила в процессе усадки дома.

В таком случае усадка древесины никак не скажется на системе стропил, а после стабилизации процесса можно будет приступить к укладке постоянного покрытия кровли, которое затем прослужит долгие годы.

Что такое мауэрлат и зачем он нужен в стропильной системе

Прежде чем разбираться, как выполняется крепление стропил к мауэрлату, необходимо уточнить, что понимается под этими терминами.

Мауэрлат – это опорный брус по всему периметру здания. В бревенчатых и брусовых конструкциях мауэрлатом может быть крайний верхний венец сруба или отдельно закрепленный брус (бревно) меньшего сечения. В постройках из природного или искусственного камня опорный брус укладывается поверх кладки или монолитной стены и крепится к ней. В зависимости от выбранного для крыши в целом материала мауэрлат может быть деревянным или металлическим. В обоих случаях брус обязательно защищают от действия влаги – конденсата – с помощью гидроизоляционных материалов. На иллюстрации ниже мауэрлат показан коричневым цветом. Этот конструктивный элемент может быть сплошным (по всей линии стены) или состоять из отдельных кусков бруса, подкладываемых под стропильные ноги.

Стропила– несущие элементы конструкции скатной крыши. Фактически это комплекс деталей, состоящий из стропильных ног — наклонных балок, опирающихся на мауэрлат, вертикальных стоек и подкосов. Дополнительно в комплекс могут включаться подстропильные балки, которые связывают стропильные ноги внизу, и кобылки – накладные элементы на стропильные ноги для увеличения свеса крыши.

В верхней части стропила связываются коньком – горизонтальной балкой увеличенного сечения, которая держится на вертикальных стойках и разделяют крышу на отдельные скаты. Соответственно, стропила крепятся одним концом к коньку, а вторым «ложатся» на стены здания, передавая нагрузку через мауэрлат.

В зависимости от того, как передается нагрузка от стропил – только на конек и мауэрлат или же дополнительно на промежуточные опоры – различают стропила висячие и наслонные.

В первом случае опора каждой стропильной ноги идет на две точки – в местах крепления к коньку и к мауэрлату. Такой способ хорош при небольших пролетах (до 4,5 метров) и при отсутствии внутренних несущих стен.

Если же несущие стены есть и на них можно смонтировать промежуточные опоры, получается второй тип стропил – наслонные. В зависимости от того, сколько промежуточных опор используется (одна, две или больше) пролет между коньком и внешней стеной дома может составлять 6 и более метров.
