Трубы из сшитого полиэтилена для отопления

Конструкция сшитой трубы

В большинстве случаев сшитые трубы обладают сложной конструкцией. Для увеличения показателей прочности трубопровода, снижения способности расширяться их покрывают армированным слоем, это:

1. Фольга из алюминия.
2. Перфорированный алюминий.;
3. Полипропилен.
4. Лист из алюминия.

Армированный слой (например, полипропилен) нивелирует перепады давления при применении изделия для отопления. Предусмотрено армирование на верхней стороне, на разной глубине изделия. При сшивке труб убирают слой армирования на 10 мм. Изделия, применяемые для обогреваемых полов, почти не армируют. Их называют «чистыми».

Помимо армирования, производитель все детали сшитого полиэтилена покрывает слоем, который имеет название «диффузный барьер». Это связано с тем, что молекулы кислорода способны проникать внутрь сшитого полиэтилена и медленно его разрушать. Поэтому кислородный защитный барьер обязателен – его делают снаружи или внутри.

Пошаговый монтаж теплого пола

Технология напольного отопления заключается в создании многослойной конструкции, каждый слой которой укладывается в строгой последовательности. Толщина этой конструкции зависит от типа утеплителя и раствора, а также наличия армирования.

Подготовительные работы перед сооружением

До начала монтажа системы отопления из сшитого полиэтилена необходимо выполнить следующие подготовительные работы:

• подготовить инструменты;
• удалить старое напольное покрытие и стяжку;
• очистить поверхность перекрытия от пыли и грязи;
• определиться с диаметром труб, соединительных деталей;
• купить сопутствующие материалы и оборудование.

Кроме самих труб из сшитого полиэтилена, конструкция напольного отопления состоит еще из нескольких обязательных элементов:

• водонагревателя для подогрева теплоносителя;
• расширительного бачка;
• специальной помпы или насоса, обеспечивающего принудительную циркуляцию теплоносителя;
• распределительного коллекторного узла;
• комплекта регулирующей, запорной и соединительной арматуры, например шаровых кранов, фитингов и т.п.;
• утеплительного материала;
• армирующей сетки;
• крепежных элементов для фиксации плит утеплителя и трубопроводов отопления из сшитого полиэтилена;
• демпферной ленты;
• цементно-песчаного раствора или бетонной смеси.

Выбор и создание схемы укладки труб

Контуры теплого пола можно укладывать по нескольким схемам:

1. Спиралью со смещением в центр. Это самый распространенный способ укладки сшитого полиэтилена, обеспечивающий равномерное распределение тепловой энергии: в спиральной схеме подающие участки чередуются с участками обратного направления. Укладка труб из сшитого полиэтилена начинается по периметру комнаты и заканчивается в центре пола. Прогрев пола у наружных стен получается более интенсивный, что позволяет устанавливать котел меньшей мощности, не снижая степень отдачи теплоносителя.
2. Змейкой. Укладка змейкой выполняется от одной стены к противоположной в несколько поворотов. Усиленный нагрев пола обеспечивается в начале ее пути, по мере удаления вода охлаждается и греет поверхность с меньшей интенсивностью.
3. Сдвоенной спиралью. Контур отопления при таком варианте разделяется на две спирали. Первая прилегает к наружной стене. Через нее проходит теплоноситель и попадает во вторую — основную спираль.

При выборе варианта монтажной схемы для напольного отопления нужно учитывать размеры комнат. Для небольших помещений, например, санузла или коридора, можно использовать укладку змейкой. Контур из сшитого полиэтилена в виде двойной спирали удобен для отопления больших площадей или при необходимости обогрева определенных зон в помещении с разной интенсивностью, например перед входной дверью.

Расчет количества труб

Существует ряд правил, которые помогут выполнить расчет будущего контура напольного отопления:

1. Трубопровод из сшитого полиэтилена сечением 16 мм должен быть протяженностью не более 100 м. Длина контура из труб сечением 20 мм не должна превышать 120 м. При увеличении этих показателей давление в системе будет слишком низким.
2. Если система из сшитого полиэтилена имеет несколько контуров, то они должны быть равными по длине или разниться минимально.
3. При достаточной изоляции участки трубопровода отопления должны располагаться с шагом в 15 см. В северных регионах, где зимой столбик термометра может опускаться ниже -20 ºС, шаг нужно сократить до 10 см.

В среднем расход труб из сшитого полиэтилена на 1 м² с шагом 15 см должен составлять 6,7 метра, с шагом в 10 см — около 10 метров. Для более точного определения длины контура нужно площадь помещения поделить на величину шага прокладки. Полученное значение следует увеличить на размер загибов и длину расстояния до узла коллектора.

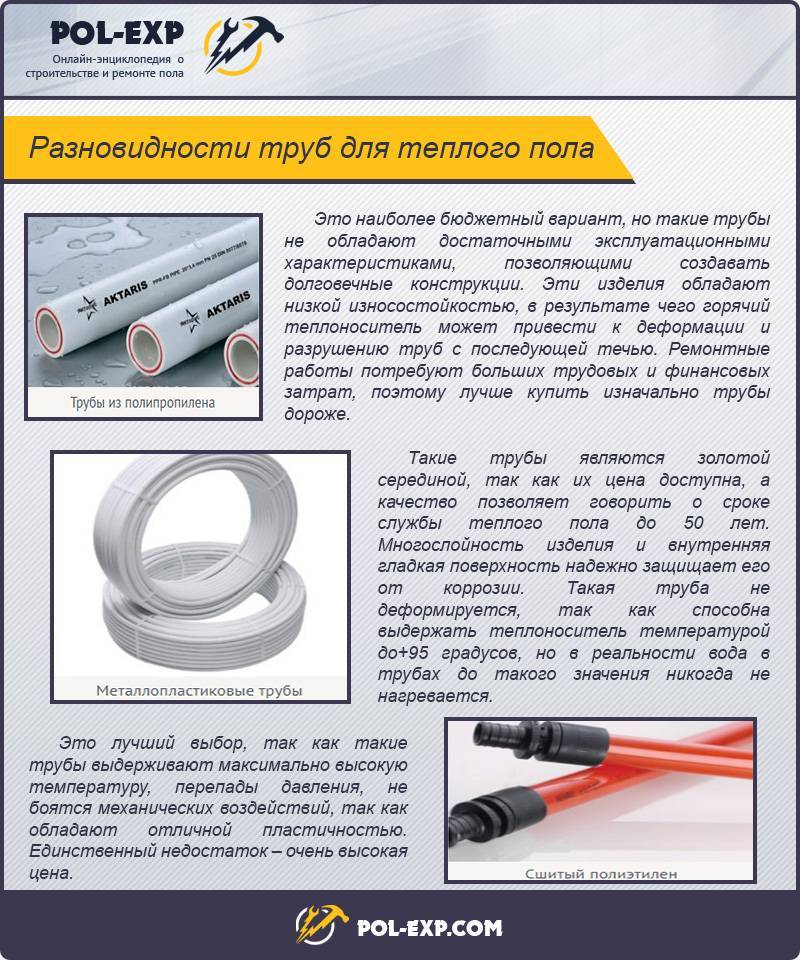

Сравнение полиэтиленовых труб с другими материалами

 Сравнение полиэтиленового контура с трубами из других материалов отражено в таблице:

Трубы из	Плюсы	Минусы
Сшитого полиэтилена	Изделия из этого материала могут восстанавливать форму. Они термостойки, прочны, не поддаются коррозии, имеют небольшой вес, способствуют защите от шума, экологичны и стоят недорого.	Сшитый полиэтилен отрицательно реагирует на ультрафиолетовое излучение, поэтому его можно укладывать только в закрытые коммуникации.
Меди	Медные трубы долговечны, они не расплавятся и не треснут, в них не происходит размножение бактерий и развитие коррозии. Медные изделия хорошо переносят высокую и минусовую температуру, и не подвержены механическим воздействиям.	Трубы из данного материала имеют высокую стоимость и тяжёлый вес, плохо переносят жёсткую воду насыщенную кислотностью. Нельзя сочетать в одной системе изделия из меди и стали.
Полипропилена	Данный материал нетоксичен, устойчив к химикатам, и перепадам давления и температур. Трубы из него лёгкие, что упрощает монтаж.	Полипропиленовые трубы имеют малую гибкость, обладают высоким коэффициентом расширения, что приводит к увеличению их габаритов.
Металлопластика	Несмотря на приемлемую стоимость металлопластиковых труб, они долговечны, не подвержены коррозии и оснащены антикислотной защитой. Имеют небольшой вес, держат форму и экологически безопасны. Легко гнутся, что делает монтаж проще.	Два слоя, из которых состоят трубы — полиэтилен и алюминий, обладают различной величиной линейного расширения, что может вызвать расслоение изделия. Есть риск разрыва труб при пережиме фитинга, а если используются резьбовые фитинги, то есть вероятность образования накипи внутри.

Подводя итог можно сказать, что трубы из меди для тёплого пола — отличный вариант, но по карману не всем. Полипропиленовые изделия дешевле, но недостаточно гибки, а металлопластик плохо переносит температурные изменения.

Поэтому, применение в нагревательных полах трубопровода из сшитого полиэтилена — практично и удобно, и с каждым годом набирает большую популярность. Кроме того, он  может выдержать промерзание, а небольшие деформации исчезают при комфортной температуре.

Однако специалисты советуют выбирая трубы для тёплого пола отталкиваться от характеристик помещения и условий эксплуатации, от этого зависит комфорт в доме и срок службы устройства.

Видео инструкции

Какая труба лучше? Металлопластиковые трубы или Сшитый Полиэтилен Классы эксплуатации труб

Watch this video on YouTube

Watch this video on YouTube

Особенности труб из полиэтилена

Обычные полиэтиленовые трубы, с обозначением РЕ, используются для монтажа отопительных, канализационных и водопроводных систем, включая питьевое водоснабжение. Трубы из подобного материала имеют некоторые особенности, среди которых можно выделить следующее:

Устойчивость к минусовым температурам. Эксплуатация и обслуживание систем из полиэтилена допускается при -20 градусах

Это имеет важность при проведении любых производственных работ в зимний период, включая установку нового оборудования и ремонт вышедших из строя участков.
Гибкость и пластичность. Эти свойства позволяют избежать деформации труб не только при сгибании

Гибкие трубы для отопления из сшитого полиэтилена способны расширяться при замерзании рабочей среды и сужаться при ее оттаивании. При этом изделие принимает прежнюю форму.
Использование полиэтиленовых труб при температуре рабочей среды не более 40С.

Сшитый полиэтилен в строительстве — свойства труб и других изделий

В последнее время широкое распространение в строительстве получил такой пластик, как сшитый полиэтилен (PE-X). Особенно хорошо себя зарекомендовали трубы, выполненные из этого материала. В то же время далеко не все знают, что он вообще собой представляет, поэтому предлагаю подробно ознакомиться с его особенностями, а также эксплуатационными качествами PE-X труб.

Трубы из сшитого полиэтилена обладают уникальными свойствами

Что представляет собой материал

PE-X представляет собой полимер этилена, обладающий модифицированной структурой молекулярных связей, т.е. его молекулы сшиты поперечно. Сшивкой называется связывание звеньев молекул в трехмерную широкоячеистую сетку, в результате чего образуются поперечные связи.

Но, не будем вдаваться в подробности химии. Все что вам надо знать о сшитом полиэтилене — это то, что он обладает наиболее высокой плотностью в сравнении с другими полиэтиленами. Соответственно, его технические характеристики наиболее высокие.

Основные свойства

PE-X нельзя назвать идеальным пластиком, так как он имеет свои плюсы и минусы. Но, как вы далее можете заметить сами, положительных качеств у него больше.

PE-X не боится низких температур

Достоинства. Благодаря укрепленной структуре, этот материал более прочный, чем обычный полиэтилен, и имеет более высокую температуру плавления — около 200 градусов. Правда, при температуре 150 градусов материал начинает размягчаться.

Также можно выделит и некоторые другие его положительные качества:

• Прочность на разрыв. Этот показатель в несколько раз выше, чем у обычного полиэтилена. Причем растяжение на разрыв находится в пределах 350-800 %, т.е. материал может растягиваться, сохраняя свою прочность,
• Морозостойкость. Сохраняет свои механические свойства при температуре до -50 градусов. Благодаря этому и вышеописанному качеству, трубы из сшитого полиэтилена не боятся заморозки. Даже если они замерзают и деформируются (раздуваются), после оттаивания возвращают себе форму,

PE-X обладает «памятью» формы

• Химическая и биологическая стойкость. Изделия из PE-X устойчивы к химическим реагентам и не подвержены воздействию негативных биологических факторов,
• Экологичность. Материал не выделяет в окружающую среду вредных веществ. Поэтому трубы из PE-X используют как для отопления и всевозможных технических трубопроводов, так и для питьевой воды.

Трубы из сшитого полиэтилена часто применяют для систем отопления «теплый пол»

Недостатки:

• Неустойчивость к УФ излучению. Под воздействием солнечных лучей материал постепенно начинает разрушаться, как и любые другие полиэтилены,
• Неустойчивость к кислороду. Кислород, при проникновении в структуру материала, оказывает на него негативное воздействие.

Чтобы защитить изделия из сшитого полиэтилена от негативных воздействий окружающей среды, их можно покрыть оболочкой из других материалов.

Материал применяется в качестве изоляции для кабелей

Область применения

Из сшитого полиэтилена чаще всего изготавливается следующая продукция:

• Всевозможные трубы для разных целей,
• Изоляция для кабелей,
• Элементы различных изделий конструкционного назначения.

PE-X, несмотря на наличие антипиренов в составе, все же горит. Поэтому внутренняя прокладка кабеля с изоляцией из сшитого полиэтилена должна осуществляться в кабель-канале из негорючих материалов.

В быту люди чаще всего сталкиваются с шитым полиэтиленом именно в виде труб, о которых вкратце поговорим ниже.

PE-X трубы применяются для систем полива

Несколько слов о трубах

Как я уже говорил, трубы из сшитого полиэтилена применяют для самых разных целей. Соответственно, их диаметры тоже бывают разными – от 10 до 250 мм. Благодаря морозостойкости, пластичности и эластичности, они отлично подходят трубопроводов, которые не защищены от замерзания.

Чтобы водопровод не боялся заморозки, все фитинги (тройники, муфты, поворотные детали и пр.) должны быть качественными, выполненными из стали или прочных сплавов.

Поэтому особой популярностью эти изделия пользуются у дачников, так как с их помощью прокладывают трубопроводы для полива. Кроме того, благодаря пластичности и эластичности трубы отлично подходят для теплого пола.

Еще один плюс заключается в том, что они продаются в бухтах. Это упрощает не только транспортировку, но и монтаж труб, так как уменьшается количество соединений.

На фото — качественные PE-X трубы от польского производителя KAN

Ниже приведена стоимость труб из PE-X от некоторых известных производителей:

Сшитый полиэтилен в строительстве Что такое сшитый полиэтилен? Читайте о характеристиках труб и других изделий в статье

Обзор производителей и стоимость

На рынках и в строймаркетах можно купить продукцию разных производителей, ориентируясь как на стоимость, так и на бренд. Многие марки стали синонимами отличного качества. Хорошо, когда выбор приходится делать из двух и более хороших материалов.

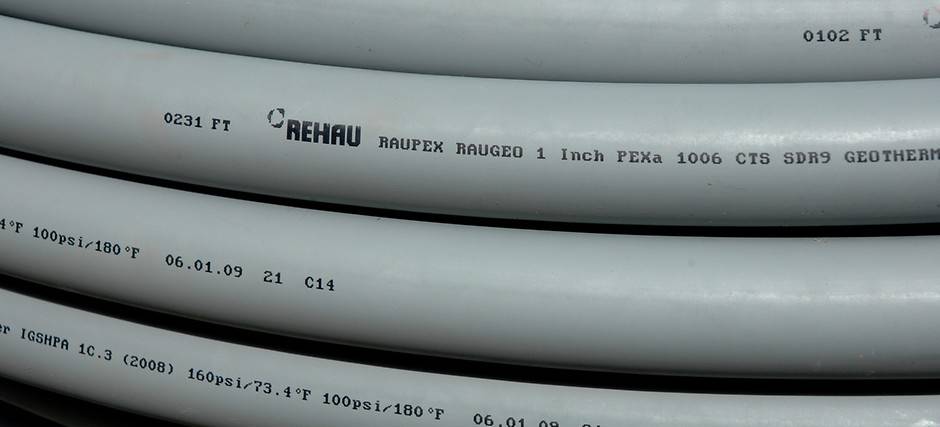

Рехау

Rehau (Германия) – один из популярных брендов. Как любой производитель, заботящийся о потребителе, эта компания выпускает не только трубы разных диаметров (от 16 до 63 мм), но и фитинги. При этом компания является разработчиком новаторских техник соединения. Приобретая трубы определенной марки, желательно использовать фитинги того же бренда.

В качестве защиты изделий от кислорода используется внешний слой ЭВАЛ (этиленвинилалкоголь). Комбинирование материалов может приводить к некоторой путанице, так как внутренний слой может быть изготовлен из полиэтилена, средний быть армирующим, что придает трубе статус металлопластиковой, а внешний являться металлополимером. Для удобства на трубы наносится информация о составе, ставится маркировка PEX или PE-X, обозначающая, что основной слой изготовлен из сшитого полиэтилена.

Для удобства пользователя трубы окрашиваются в разные цвета:

• красный – для напольного отопления;
• синий – для холодного водоснабжения;
• белый – для горячего.

Часто окрашивается не вся труба, а по всей длине наносится полоска соответствующего цвета. Продукция Rehau является самой дорогой, но и более качественной. Заявленный производителем срок службы изделий составляет 50 лет.

Упонор

Uponor (Германия) также является топовым брендом. Трубы этой марки обладают повышенной прочностью, гибкостью и долговечностью (срок службы — до 50 лет). Большинство специалистов считают, что качество трубы Упонор для отопления из сшитого полиэтилена ничем не хуже изделий фирмы Рехау.

Большинство споров возникает по поводу удобства проведения работ, так как принцип монтажа сильно отличается и требует разного набора инструментов. Цена может сильно зависеть от региона, в одних она практически одинакова, в других Упонор может быть дешевле на 20-25%.

Бир Пекс

Если ориентироваться на срок службы, то продукция Бир Пекс (Россия) ничем не уступает немецким аналогам. Отличием является более низкая цена, что связано не только с тем, что производство местное. При изготовлении используется только типы PE-Xb и PE-RT (из полиэтилена повышенной термостойкости).

В ассортименте компании также огромное количество фитингов, инструментов для монтажа, запорной арматуры. При обустройстве небольшой квартиры разница в стоимости может показаться несущественной, для больших объектов — довольно ощутимой.

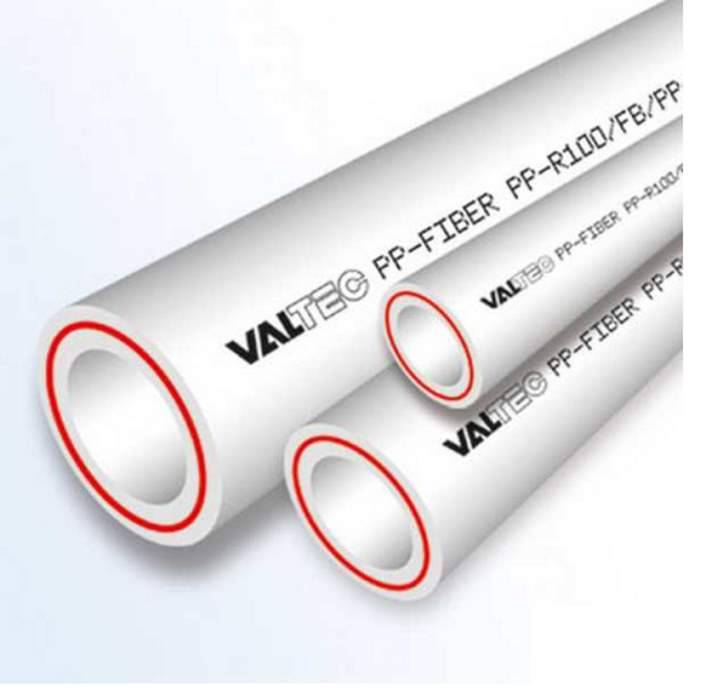

Валтек

Компания Valtec (Италия) также производит трубы только типа PE-Xb, что позволяет представлять на рынке вполне доступную в ценовом отношении продукцию.

Ассортимент изделий включает металлопластиковые (металлополимерные трубы) PEX-AL-PEX, подходящие для радиаторного отопления. При паспортных условиях использования срок службы составляет 50 лет. Гарантия на металлопластик — 10 лет.

Sanext

Основной продукцией SANEXT (Россия) являются трубопроводы PE-Xa. Помимо труб, фитингов и инструментов, ассортимент продукции включает: теплосчетчики, распределительные коллекторы, балансировочную арматуру, термостатическую арматуру и многое другое.

Гарантия на трубы и фитинги составляет 10 лет. Несмотря на местную локацию, компания имеет небольшое количество представительств, чуть более десятка.

Что лучше применить металлопластик или сшитый полиэтилен

Металлопластиковые трубы и трубы из сшитого полиэтилена довольно широко применяются как в системах водоснабжения, так и в отоплении.

Оба вида труб заслужили своё широкое применения за счёт надежности их эксплуатации. Но, как и у всех без исключения материалов имеются свои плюсы и минусы, к сожалению без этого никуда. Давайте теперь подробнее разберем каждую из этих труб и проведем параллели между ними, что бы понять что лучше металлопластик или сшитый полиэтилен.

Начнем с металлопластиковой трубы

Эта труба состоит из нескольких слоев, что наглядно демонстрирует рисунок ниже

Внутренний слой представлен чаще сшитым полиэтиленом, гладкая поверхность которого предотвращает карбонатные отложения на её внутренней стенке и защищает трубу от агрессивной среды.

Слой алюминия играет роль армирования всей трубы и препятствует проникновению свободного кислорода в транспортируемую ею среду, что является важной характеристикой при использовании трубы в системе отопления. Ведь кислород беспощадно и губительно воздействует на металлические элементы отопления, сокращая срок их службы в разы

Верхний слой металлопластиковой трубы состоит либо из полипропилена, либо из того же материала, что и внутренний слои. Этот слой защищает алюминиевый слой от механических повреждений, химических воздействий на неё, а так же придает общую прочность всей трубы.

Металлопластиковая труба выдерживает высокое давление при одновременном воздействии высоких температур.

Если перечислить все основные достоинства металлопластиковой трубы, то это будет выглядеть так:

• Защита от кислородного проникновения при применении их в системе отопления в частности для тёплого пола
• Антикоррозийные свойства трубы, то есть она не ржавеет, не подвержена электрохимической коррозии.
• Максимальная рабочее давление 10 атмосфер при максимальной температуре 95 C
• Срок эксплуатации до 50 лет при условии соблюдения условий эксплуатации
• Легкость при монтаже. Труба хорошо сгибается руками, что дает возможность обойтись без лишних соединения.
• Низкий коэффициент температурного расширения

К недостаткам металлопластиковых труб относится следующее:

• Разный коэффициент линейного расширения слоев трубы может спровоцировать их расслоение. По этой же причине места фитингового соединения могут время от времени давать течь.
• При сильном затягивании резьбовой фитинг может прорезать трубу.
• При замерзании воды в трубе её может порвать.
• При сгибании труба может заломиться. Хорошо что это будет короткий участок, который не жалко заменить. А если вы укладываете трубу в теплый пол, где необходимо сделать очень много изгибов и допустим у вас это произошло, вам придется заменить этот контур полностью, ведь соединение трубы в стяжке тёплого пола крайне нежелательны.

Теперь рассмотрим трубу из сшитого полиэтилена

Полиэтилен сшивается на молекулярном уровне различными способами. Она обозначается маркировкой PEX. Не будем разбирать технологию производства, ведь статья не об этом.

Сшитие придает трубе дополнительную прочность и выносливость

К плюсам трубы из сшитого полиэтилена относится:

• Противокислородный барьер. Производители наносят на трубу слой препятствующий прохождению свободного кислорода. Этот показатель не равняется нулю, но соответствуют немецким стандартам DIN.
• Простота в установке
• Рабочее давление до 20 атмосфер при максимальной температуры 95 C с допустимым кратковременным повышением до 110 C
• Низкий уровень шума
• Эксплуатация трубы около 50 лет при условии соблюдения эксплуатационных характеристик
• Труба устойчива к замерзанию в ней воды
• Сшитый полиэтилен обладает молекулярной памятью, что является большим плюсом. Если в случае с металлопластиковой трубой при заломе трубы её придется заменить, если это теплый пол или отрезать на месте перегиба и соединить фитингом, при условии что труба в дальнейшем будет всегда в доступном месте. В случае с PEX-трубой место перегиба достаточно нагреть до 100 C и она примет своё первоначальное состояние.

Залом трубы из сшитого полиэтилена до и после нагрева

Минусы полиэтиленовой трубы из сшитого полиэтилена:

Нежелательное воздействие прямых солнечных лучей.
Значительная разница линейного удлинения при нагреве по сравнению с металлопластиковой
Антидиффузный слой, предотвращающий проникновение кислорода, находится на наружной поверхности трубы, поэтому при неосторожном монтаже он легко повреждается.

Как видите у каждого из этих видов труб имеются свои плюсы и минусы и понять что лучше металлопластик или сшитый полиэтилен невозможно. Именно по этой причине оба вида трубы широко используются, но для тёплого пола всё же выбор делают больше в сторону PEX-трубы.

Российские трубы Бир Пекс

Компания «Бир Пекс» – это российский производитель, который освоил технологию изготовления пекс трубы для отопления. Собственные производственные линии позволяют своевременно реагировать на изменения рынка. Материал – PE-Xb. Особенность продукции – увеличенная толщина стенки.

Модели:

• Премиум. Соответствуют 6 классу эксплуатационных характеристик. Для открытого монтажа можно использовать Премиум УФ-стоп.
• Стандарт. Хороший вариант для организации автономного отопления. Пятый класс эксплуатационных характеристик. Максимальная температура воды в системе – +95°С.

Компания предлагает оригинальные компрессионные и напрессовочные фитинги Eagle.

Виды труб по способу сшивки полиэтилена

Сшитый полиэтилен прочнее и меньше поддается температурному расширению

Сшитым полиэтиленом (СП) называют синтетический материал, имеющий модифицированную сетчатую структуру. Его молекулы дополнительно сцепляются между собой отсутствующими в обычном полимере боковыми связями. Эффект сшивания придает материалу дополнительную прочность, одновременно снижая показатель температурной пластичности.

Технологии сшивки

Сшивка полиэтиленовых материалов организуется по одной из следующих технологий:

• пероксидный способ;
• химический метод;
• физический вариант.

В первом случае в качестве реактива применяется перекись водорода. Процесс протекает при температуре 200 градусов, благодаря чему сшивка получается более равномерной.

Химический (или силановый) метод характеризуется тем, что полиэтилен нужного качества изготавливается с добавлением воды, силана и специальных катализаторов. Этот метод считается самым распространенным в производственной практике, хотя процент сшивания составляет всего 65-70 единиц.

Сравнение свойств

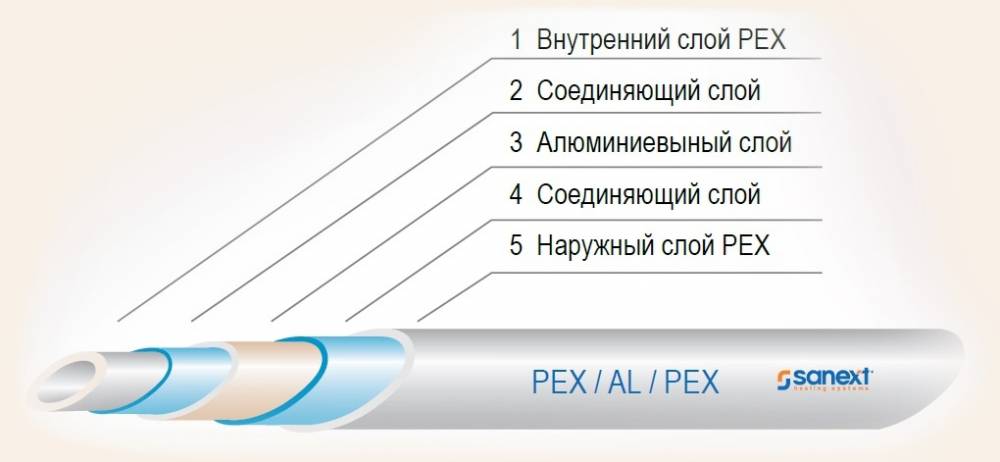

Послойная структура труб из сшитого полиэтилена

Сшитый полиэтилен имеет упорядоченную структуру, напоминающую кристаллическую решетку твердых веществ. При этом в каждом конкретном случае готовое изделие приобретает оригинальные свойства. Самая равномерная сшивка получается при пероксидном методе, считающемся малопродуктивным и дорогим. Этот подход к тому же совершенно неприменим при производстве многослойных труб. Силановый способом удается добиться высокой скорости изготовления не очень гибких изделий, а применение радиационного метода гарантирует простоту изготовления изделий из дешевого сырья. Выбор подходящего материала в данном случае зависит от особенностей применения трубных изделий.

Монтаж труб отопления из сшитого полиэтилена

Для установки и соединения труб рекомендуется использовать фитинги того же производителя. При составлении схемы нужно минимизировать число соединений, чтобы повысить надежность системы. Инструменты – линейка, рулетка, труборез, расширитель для фитингов, специальные зажимные ножницы. Перед началом работ нужно попробовать сделать несколько соединений на обрезках.

Советы по монтажу:

• Если температура на улице ниже +10°С, трубы должны пролежать в помещении с комнатной температурой до окончательного нагрева.
• Для скрытого монтажа использовать защитные ниши или скорлупы. Их размер должен быть больше сечения труб для компенсации линейного расширения.
• Доступ к механическим соединителям. Установить ревизионные люки.
• После сборки системы сделать пробный запуск.

Отопление должно проработать 2-3 суток. После этого проверяется целость магистралей, формируется цементная стяжка, устанавливаются защитные декоративные материалы.

Виды фитингов для стыковки сшитого полиэтилена

В настоящее время для стыковки отводов ПЭХ применяются три вида фитингов:

• Компрессионные (обжимные).
• Пресс-фитинги.
• Аксиальные.

Компрессионные

Этот вид фитингов относится к разъемному типу соединения. Состоит фитинг из гайки, разрезного кольца и штуцера. Материалом изготовления служит чаще никелированная латунь.

Пресс-фитинги

Пресс-фитинги создают неразъемное соединение, которое отличает долговечность и повышенная прочность.

Их применяют под стяжку, при обмоноличивании трубопровода, в системах с высокими показателями давления и температуры.

Устройство включает в себя корпус, обжимные кольца, гильзу. Необходим обжимной инструмент: ручные или электрические прессовые клещи.
