Что такое расширительный бак и зачем он нужен в системе водоснабжения

Открытый бачок

Все излишки в системе постепенно выталкиваются в это приспособление, поэтому зачастую их устанавливают в самой высокой точке постройки, часто я видел такое оборудование на крыше, они были утеплены специальными материалами.

Несколько сотен грамм в небольшой схеме отопления могут привести к значительным поломкам, выдавливаются прокладки, нарушается целостность труб. Поэтому без таких агрегатов обеспечить действенный и безопасный процесс не получится.

Устройство и принцип работы

Подобные модели достаточно просты в изготовлении, чем мембранные баки, их зачастую конструируют самостоятельно, для этого нужен металл и навыки в сварном деле. Если сказать проще, то для реализации задуманного можно использовать даже пустую канистру, необходимо лишь правильно подвести трубопровод, и обеспечить герметичность соединений.

Принцип действия также незамысловат, в процессе расширения лишний теплоноситель заполняет резервуар, а после остывания возвращается в систему.

Как рассчитать объем

Поскольку жидкость контактирует с воздухом, она будет постепенно испаряться, без участия человека устранить все нюансы процессов не получится. Для просчета объема существуют специальные формулы, используя их, можно достаточно быстро и точно вычислить нужный размер открытого расширительного бака. Изначально находится увеличение жидкости при повышении температуры, а затем эти показатели округляются в большую сторону.

Подключение

Благодаря доступности такие приспособления пользуются спросом на протяжении многих лет, их устанавливают зачастую на крышах частных домов. Существуют самодельные конструкции как прямого, так горизонтального строения. Они могут располагаться в стоячем положении или крепиться к дымоходной трубе для беспрепятственного ремонта.

Не исключается вынос агрегата в жилые помещения, найти верхнюю точку можно достаточно просто, но я не считаю это решение максимально эстетичным для интерьера комнаты, такие манипуляции лучше производить исключительно в бытовых помещениях.

Популярные модели

Сейчас на рынке представлен огромный ассортимент различных расширительных баков от всевозможных производителей. Модели отличаются друг от друга качеством, размерами, формой и даже цветом, хотя по принципу действия похожи друг на друга. Подобрать бак под конкретную систему водоснабжения труда не составит

Следует обратить внимание на модели баков от следующих фирм – российские «Джилекс» и итальянские Elbi, Aquasystem, а также Refix (Reflex), Zilmet. Как рассчитать объем воды в системе отопления, Вы можете прочитать в нашей статье

Преимуществами баков фирмы «Джилекс» являются полное отсутствие риска появления воздушных пробок в системе и отсутствие контакта воды с воздухом, за счет чего исключено испарение жидкости, а ржавчина не повреждает трубы. Бренд выпускает баки различных объемов – от 6 до 700 литров. Недостаток емкостей заключается в том, что съемные мембраны бывают лишь у установок объемом свыше 24 литров. Кстати, диафрагма выполняется из качественного EPDM – этилен-пропилен-диен-каучука. Баки «Джилекс» экономны, долговечны, недорогие, но при этом надежны и могут иметь различную форму.

Расширительные баки «Джилекс»

Баки Elbi имеют все необходимые документы, в том числе сертификат соответствия и санитарно-эпидемиологическое заключение, позволяющее смело использовать их в жилых домах. Бывают вертикальные, горизонтальные, а также для санитарной воды. Вертикальные емкости относятся к серии AS/AC и имеют сменные диафрагмы, могут быть разного объема – от 5 до 25 литров – и используются в домашних системах водоснабжения, а также в системах полива и других установках, не нуждающихся в мощном напоре воды. Мембраны внутри емкостей выполнены из EPDM, рабочая температура колеблется от -10 до +99 градусов. От коррозии бак защищен стойкой краской.

Баки Elbi горизонтального способа установки относятся к серии AFH и имеют сменные мембраны. Вместимость у них больше, чем у предыдущей серии – от 25 до 100 л воды. Такие установки уже могут применяться и на небольших производствах. Баки выполняются из прочной стали и имеют специальную площадку для крепления насоса.

Баки Elbi горизонтального способа

Баки Refix подходят для использования в системе как технического, так и питьевого водоснабжения и являются отличными гидроаккумуляторами. Все части, контактирующие с водой, защищены от ржавчины, а жидкость прекрасно хранится внутри резиновых груш. Модели DD, DE разработаны для использования в целях водосбережения, применяются в системах питьевого водоснабжения, идеальны для использования в условиях с повышенным уровнем образования ржавчины. В баках серии DE имеется груша, которая заменима только в моделях объемом свыше 50 л. У моделей серии HW, предназначенных для систем индивидуального водоснабжения, есть также ножки для установки на полу и место для крепления насоса.

Баки Reflex

Международная компания Zilmet уже более 50 лет удерживает высокие позиции на рынке оборудования, а в Европе считается крупнейшим производителем расширительных баков. Их устройства Hydro-PRO используются для работы с любой водой в различных типах установок. Оборудование изготавливается из углеродистой прочной и качественной стали, а также при производстве используется специальная внутренняя MIG-сварка, благодаря которой получается избежать повреждений мембран из бутиловой резины. Внутри баки покрыты высокопрочной порошковой смолой, которая предотвращает возникновение ржавчины при длительном контакте с влагой. Диапазон рабочих температур – от -10 до +99 градусов.

Бак расширительный Zilmet, 6л

Баки Aquasystem имеют сменные мембраны и бывают различных объемов – от 8 до 50 литров. Максимальное давление теплоносителя составляет 0,5 МПа, а воздуха – 0,15 МПа. Диапазон рабочих температур оборудования варьируется от -10 градусов до +110. Изготавливаются баки из черной стали, окрашенной порошковой краской.

Расширительный бак Aquasystem

Заменяемая мембрана расширительного бака

В отношении качества оборудования стоит особое внимание уделить каучуку, из которого изготавливается диафрагма. Хорошая резина – не только залог долгой службы оборудования, но и безопасность тех, кто будет пользоваться водой из оборудованной баком системы водоснабжения

Расширительный бак для водоснабжения, коллектор

Особенности самостоятельной установки

  • Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
  • Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
  • Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
  • Нужно заземлить устройство для избежания электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединить к циркуляционному контуру всей системы.

Место установки бака определяется по типу самой системы отопления.

Расширительный бачок в открытых отопительных системах выполнен в виде емкости, верх которой не закрывается. Подключение его к теплосистеме осуществляется с помощью резьбового соединения, расположенного на дне бака.

Установка и эксплуатация расширительного бака закрытого типа в системе отопления тоже имеет свои особенности. Конструкция бака закрытого типа выполнена в виде герметично закрытой капсулы, которая разделяется на две части с помощью резиновой мембраны.

Правильный выбор прибора


Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

  1. Количество постоянных пользователей водой. (Ежедневное использование).
  2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
  3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
  4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.


Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Виды мембранных баков

Расширительный бак с несъемной мембраной

На первый взгляд конструкция устройства довольно проста. Однако для различных систем нагрева со специфическими техническими характеристиками следует подбирать правильную модель мембранного расширительного бака для отопления. Рассмотрим наиболее популярные модели, которые можно устанавливать как в бытовой, так и в промышленной системе.

Фиксированный бак

Их особенностью является то, что мембранный бак для отопления по инструкции не разборной. т.е. эластичная мембрана не может быть демонтирована и заменена на новую. Несмотря на такой, казалось бы недостаток, эти модели имеют одно существенное преимущество — доступную стоимость. Именно поэтому они устанавливаются для небольших систем отопления с относительно стабильным давлением в трубах. Зачастую расчет мембранного бака для отопления подразумевает неизменный показатель давления в воздушной камере, который производитель указывает дополнительно. Но если есть вероятность превышения критического показателя расширения теплоносителя — необходимо устанавливать другой тип конструкции.

Фланцевые со сменной мембраной

Расширительный бак со сменной мембраной

Для установки новой мембраны в конструкции предусмотрен фланец, на которой она монтируется. Таким образом можно регулировать объем мембранного бака для отопления, устанавливать эластичные примочки с различными показателями упругости. Подобные модели монтируются для систем отопления с большой вероятностью превышения давления в трубах. В первую очередь это относится к твердотопливным котлам, где невозможна оперативная регулировка уровня нагрева воды. Баки могут изготавливаться горизонтального и вертикального типа. Для замены мембраны необходимо снять фланец, демонтировать старую и на ее место установить новую. Наиболее популярным производителем подобных моделей является компания Wester, мембранный бак для отопления, который можно встретить и в небольшом частном доме, и в системе нагрева производственного цеха.

Полезный объем мембранного отопительного бака зависит от его формы. Для больших систем лучше всего выбирать цилиндрические конструкции, а плоские модели будут оптимальны для отопления с малой протяженностью труб.

Устройство и назначение гидроаккумулятора

Подобное оборудование имеет свои особенности строения, которые могу также привести списком, в устройство входят:

  1. Воздушный ниппель.
  2. Мембрана.
  3. Металлический корпус.
  4. Полость для газа.
  5. Рабочий резервуар.
  6. Отверстие для подключения притока жидкости.

По мнению большинства хозяев, синий цвет корпуса подразумевает выполнение функции накопления воды, но этот агрегат выполняет не только эту операцию.

Хочу отметить частые возникновения колебаний напора в системе водоснабжения, в процессе работы мощного насоса могут появиться гидроудары, эти все эксцессы удачно демпфирует устройство, защищая тем временем трубопровод, фитинги и краны от разрыва.

Поскольку в объем бака заполняется питьевая вода, то от ее соприкосновения с металлическим корпусом будут возникать неприятные отложения ржавчины и других, вредных для здоровья человека веществ, поэтому внутри аппарата была придумана специальная мембрана.

Такой элемент интенсивнее поддается деформации, чем отличается от расширительной установки для отопления, которую создают из максимально прочного материала.

Открытый бак своими руками

Открытый бачок Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Закрытый расширительный бак для систем водоснабжения

Прежде чем выбрать подобную модель, необходимо разобраться с техническими характеристиками системы и купить именно тот агрегат, который будет максимально продуктивным и обеспечит надежную защиту системы.

Подключение и установка бака для водоснабжения в обязательном порядке должны быть произведены правильно, грамотный подход к процессу поможет добиться максимального продления срока службы оборудования.

Вертикальный или горизонтальный

Мембранные расширительные баки этих двух типов редко отличаются по техническим характеристикам, поэтому я советую выбирать агрегат в соответствии с потребностью. Исходить необходимо из способа установки и размещения в определенной части постройки. Разница в строении была специально разработана для достижения оптимального удобства при монтаже.

Устройство расширительного бака

Каждая модель современного экспанзомата состоит из таких элементов как:

  1. Корпус.
  2. Камера теплоносителя.
  3. Отсек для инертного газа или воздуха.
  4. Мембрана.

Обычный воздух является наиболее доступным для заправки, но альтернативный наполнитель резервуара способен продлить срок службы оборудования, поэтому зачастую, оказывается предпочтительнее.

Принцип работы

Любой теплоноситель может расширяться на 4% и превышать стандартные значения температуры до 95 градусов, этих цифр хватает, чтобы вывести систему отопления из строя. Закрытые баки для горячего водоснабжения предназначены, чтобы нивелировать эти нюансы, независимо от того, какая жидкость используется в трубопроводе.

Благодаря мембране из эластичных материалов чрезмерное давление нормализуется за счет воздушной камеры, а недостаток жидкости вовремя восполняется, чтобы не допустить закипание котла.

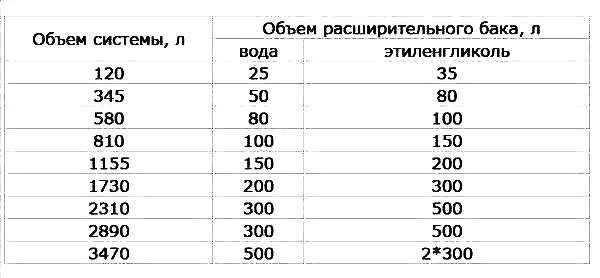

Расчет объема бака

Очень важным моментом в характеристике устройства является размер ее резервуара, произвести вычисления в системе, где теплоноситель не превышает 100 литров, мне было достаточно легко. Для таких показателей хватает 10% от общего объема, на этом примере ясно, что бачок должен вмещать не менее 10 литров.

Хочу сразу заметить, используя гликолевую жидкость, как теплоноситель необходимо делать расчеты с учетом 15%, в противном случае могут произойти неприятные нюансы в работе мембранного бака для водоснабжения. Коэффициент расширения антифриза достаточно внушительный, и обязательно через некоторое время себя проявит, к чему лучше быть готовым заранее.

Схема подключения

Ограничений в связи с местом для расположения устройства мембранного типа нет, устанавливать расширительный бак лучше по схеме, где точка обратной магистрали будет максимально выгодной. Чем прохладнее теплоноситель, тем продолжительнее срок эксплуатации мембраны и всей расширительной емкости в целом. Распространенными местами для монтажа агрегатов являются:

  1. Стена.
  2. Пол.

На перегородке монтируются только типы конструкций с умеренным объемом, в других случаях этого расположения я советую избегать.

Виды расширительных баков и их сравнение

В отопительной системе могут быть установлены разные виды расширительных баков.

Открытые расширительные баки

Расширительный бак открытого типа – это открытая ёмкость, в которую всегда можно долить теплоноситель. Он не требует наличия запорной арматуры, резиновой мембраны и даже крышки. Обычно ведром через него «доливают» в систему жидкость, хотя от водопровода всегда можно вывести водозаборный кран.

Схема работы расширительного бака открытого типа: 1 – корпус бака; 2 – уровень теплоносителя; 3 – холодная труба; 4 – спускная труба; 5 – предохранительный клапан; 6 – запорный вентиль; 7 – верхняя точка в стояке трубопровода отопительной системы

Несколько десятилетий назад повсеместно использовались открытые конструкции, компенсирующие изменение объёма теплоносителя при естественной циркуляции. Однако постоянный контроль уровня жидкости и её «доливание», сложности монтажа в верхней точке, низкое давление и коррозия металла – всё это привело к выходу на первый план закрытых систем и баков.

Закрытые расширительные баки

Там, где циркуляцию теплоносителя обеспечивает насос, устанавливают баки закрытого типа, именуемые в народе «мембранниками». Он всегда окрашен в красный цвет и конструкционно представляет собой герметичную ёмкость, внутри которой установлена мембрана из технической резины. А вот в синих баках, предназначенных для организации горячего водоснабжения, используется менее долговечная пищевая резина.

Устройство расширительного бака следующее: мембрана в виде баллона или диафрагмы разделяет ёмкость на две части. В верхнюю закачан инертный газ или воздух, а другая отводится для излишков теплоносителя.

С ростом температуры излишки расширяющегося теплоносителя попадают в ёмкость. Объём воздушной камеры уменьшается, и увеличивается давление в камере с воздухом, которое как раз компенсирует высокое давление в системе. При снижении температуры теплоносителя наблюдается обратный процесс.

При низкой температуре теплоносителя бак пустой, а мембрана занимает максимальной возможный объём. При нагревании жидкость начинает заполнять полость между мембраной и ёмкостью. Остывая, теплоноситель сжимается, и воздух начинает «выталкивать» его обратно в систему

Закрытый расширительный бак системы отопления может оснащаться фланцевой (сменной) или несменной мембраной. Единственное, но существенное преимущество последнего типа – его низкая стоимость. Мембрана жестко закреплена по периметру ёмкости. В исходном положении она прижата к внутренней поверхности, та как газом заполнен весь объём. При попадании теплоносителя в расширительный бак давление увеличивается.

При пуске системы существует риск разрыва диафрагмы, поскольку давление возрастает резко. В дальнейшем показания на манометре изменяются плавно и не представляют угрозу для её целостности.

Для того, чтобы предотвратить повреждение мембраны, в отопительных системах большого объёма давление контролируют с помощью манометра. Предохранительный клапан срабатывает при достижении максимально допустимого значения. Обычно оно находится в пределах от трёх с половиной до четырёх бар для частных домов.

Фланцевый расширительный бак имеет несколько преимуществ:

  • максимальная величина давления значительно больше, чем у бака с несменной диафрагмой;
  • возможность замены мембраны через фланец в случае её повреждения или разрыва;
  • вертикальное и горизонтальное исполнение изделий. Это даёт больше вариантов размещения в условиях маленькой котельной.

Какой лучше — открытый или закрытый?

Если сравнивать эксплуатационные и потребительские свойства открытого и закрытого типов, то преимущество последнего доказывают следующие факты:

  • закрытый бак не выносится наверх, следовательно, можно сэкономить на трубах;
  • мембранные баки имеют меньшие габаритные размеры;
  • теплоноситель из закрытого бака точно не испарится;
  • минимальные теплопотери, в отличие от требующего дополнительной изоляции открытого бака;
  • защита труб и узлов систем от коррозии, которая обеспечивается за счёт отсутствия воздуха;
  • закрытая система отопления может работать при высоком давлении, тогда как открытая только при низком;
  • эксплуатационные расходы мембранника ниже, что у открытого бака.

Ну а вообще, конечно — выбирать вам.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды. Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

  • «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
  • выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
  • особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

  • наполненность бачка на две третьих при нормальном состоянии;
  • увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
  • уход жидкости из бачка при снижении температуры;
  • стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

  • для соединения расширительной трубы, через которую вода наполняет бак;
  • при стыке переливной, для выливания излишков;
  • при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
  • для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
  • запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак

Достоинства:

  • Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
  • Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
  • Минимальное количество соединительных элементов, что придаёт корпусу прочность и надёжность в процессе работы.
  • Среднерыночная цена, благодаря вышеизложенным фактам.

Недостатки:

  • Малопривлекательный внешний вид, без возможности скрыть толстостенные громоздкие трубы за декоративными панелями.
  • Низкий КПД.
  • Использование воды, в качестве теплоносителя. При других антифризах испарение происходит быстрее.
  • Резервуар не герметичен.
  • Необходимость постоянного добавления воды (раз в неделю или раз в месяц) из-за испарения, которое, в свою очередь, влияет на завоздушивание и нормальное функционирование отопительной системы.
  • Присутствие воздушных пузырьков приводит к внутренней коррозии элементов системы и снижению срока эксплуатации и теплоотдачи, появлению шума.

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из пищевой резины (вулканизированные резиновые пластины). Материал корпуса имеет значение только в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.


Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла

В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец прогнивает обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Выбор расширительного бачка для водоснабжения

Прежде чем приобрести для холодного водоснабжения расширительный бак автономной сети, обращают внимание на его объем. При этом нужно учитывать:

При этом нужно учитывать:

  1. Количество предполагаемых пользователей водоснабжающей системой.
  2. Число мест водозабора, среди которых могут быть душ, краны и бытовые приборы, к примеру, стиральная машина.
  3. Возможность одновременного расхода воды несколькими потребителями.
  4. Наибольшее количество циклов выключения-включения насоса на протяжении одного часа.

Профессионалы советуют при выборе компенсационного бака для водоснабжения ориентироваться на следующие показатели:

  • если количество пользователей не более 3-х, а производительность насоса не превышает 2 кубометров в час, объем резервуара должен составлять 20 – 24 литра;
  • когда число домочадцев не превышает 8 человек, а мощность насоса около 3,5 кубометров в час, потребуется емкость на 50 литров;
  • если потребителей будет больше 10 человек, а производительность оборудования равна 5 кубометрам в час, следует приобрести модель объемом 100 литров.

Помимо этого, расширительный бак для холодной воды является емкостью, в которой хранится некоторый ее запас. С учетом данной информации необходимо корректировать объем компенсационного прибора.

Конструкция расширительного устройства позволяет устанавливать дополнительный резервуар. Это можно делать в процессе эксплуатации основного прибора без выполнения трудоемкого демонтажа.

После завершения установки дополнительного прибора, величина резервуара составит сумму объемов емкостей, имеющихся в системе

При покупке расширительного бака, помимо технических характеристик, надо обращать внимание на производителя данной продукции. Недорогая покупка может в будущем потребовать более значительных затрат

Обычно для изготовления недорогих моделей предприятия используют наиболее дешевые материалы, а они в большинстве случаев, как подтверждает практика, не всегда имеют соответствующее качество. Особенно этот нюанс важен для каучука, из которого производят мембрану.

От качества диафрагмы расширительного бака для скважины зависит не только длительность его эксплуатации, но и безопасность воды, поступающей из источника водоснабжения.

Чаще всего известные, хорошо себя зарекомендовавшие производители, дорожащие своей репутацией, готовы гарантировать качество выпускаемой продукции. Среди потребителей популярны следующие бренды: немецкие — Reflex, Zilmet и российские — Джилекс и Elbi.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
