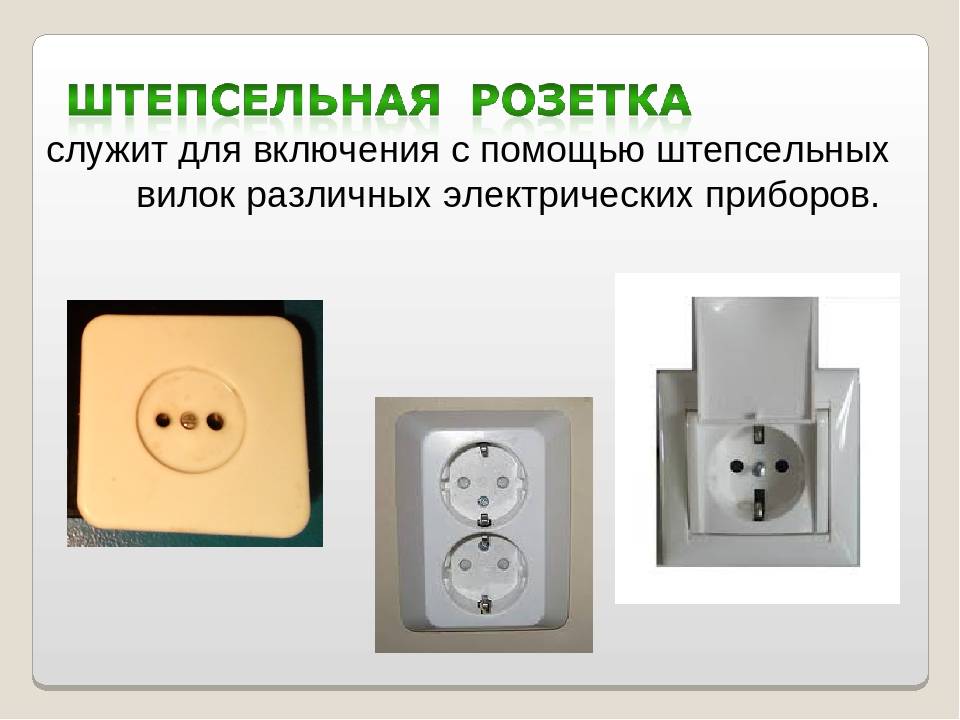

Что такое штепсельная розетка: утопленная и неутопленная

Установка и подключение розеток с пружинными клеммами на примере ABB Basic 55

Серия Basik 55 от известного бренда АББ представляет собой линейку внутренних штепсельных розеток (для заглубленного монтажа) с заземлением и пластиковыми колодками. Отличительной особенностью серии являются пружинные, а не винтовые клеммы, что облегчает монтаж и позволяет избежать перетягивания или наоборот — слишком слабой затяжки болтовых соединений.

Установка внутренних розеток немного сложнее и требует большей точности, чем наружных. Перечень основных этапов подключения:

• подготовка места для установки;
• монтаж подрозетника;
• ввод в подрозетник кабеля;
• разделка кабеля;
• подключение проводников к клеммам;
• установка колодки с саппортом;
• проверка точности установки по уровню;
• монтаж защитно-декоративной крышки;
• подача тока и проверка работоспособности.

Как правило, для бытового электропитания применяются розетки, выдерживающие 10–16 А (см. маркировку). По современным стандартам для них должен использоваться провод типа ВВГ или ВВГнг сечением 2.5 мм квадратных. Можно применять и кабель сечением 1.5 мм квадратных, при условии, что к розетке не будет подключаться энергоемкое оборудование вроде отопителя (желательно вообще ничего мощнее настольной лампы), так как кабель сечением 1.5 мм предназначается в основном для освещения.

Если нужно подключить мощный потребитель тока — электроплиту, бойлер, сварочный аппарат и подобное — то сечение кабеля (каждой жилы) должно быть не менее 4 мм, а электророзетка — рассчитана на 25 А.

Штепсельные розетки размещаются на высоте 30–80 см от уровня пола. По современным стандартам принято размещать их низко, исключение — детская комната. Они должны располагаться не ближе 10 см от газовых труб и плиты. Прокладка кабелей внутри стены — исключительно по вертикали или по горизонтали, по диагонали — строжайше запрещено (иначе можно впоследствии случайно пробить провод, вбивая гвоздь или сверля стену).

Вначале необходимо подготовить нишу под подрозетник, вытащив из своего гнезда старый (вместе с розеткой) или высверлив либо выдолбив новую нишу. В гипсовой стене это легко сделать молотком и зубилом, если нет специальной насадки на дрель.

Установите в нише подрозетник, посадив его на гипс либо смесь гипса с клемм ПВА. Он не должен выступать за пределы стены. Тщательно снимите излишки гипса, подождите, пока высохнет, и проверьте, чтобы подрозетник был установлен заподлицо со стеной. Через боковое гнездо осуществите ввод кабеля. Разделайте провод (ОБЯЗАТЕЛЬНО проверив, не под током ли он), зачистив концы примерно на 1 см и сняв верхнюю оболочку на 5–7 см.

Затем воткните оголенные концы в клеммы колодки до щелчка.

Вложите колодку с подключенными проводами в подрозетник (она идет вместе с металлической рамкой — саппортом), так, чтобы не передавить или не переломить жилы. Выровняйте верхний или нижний край рамки по уровню. Закрепите колодку с помощью раздвижных «лапок» и вкрутите в соответствующие гнезда саморезы-фиксаторы. Наденьте лицевую панель. Монтаж закончен.

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Частота переменного тока для европейцев и России составляет 50 Гц, а это значит, что все электрооборудование рассчитано под эту частоту.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Материалы и конструкции изделия

В основном в наше время корпуса (не крышка) изготавливаются из керамики и не горючего пластика. Конечно же преимущество у керамики, потому что полимеры всегда проигрывают керамике по стойкости и нагреву.

На корпус прикручиваются с помощью винтов медные или латунные контакты. В некоторых розетках используется пружины для лучшего контакта с вилкой.

Существуют такие модификации розеток, в которых отверстия фазы и нуля закрываются шторками внутри под крышкой. Такие розетки хорошо использовать в местах, где есть дети.

Если заглянуть в ПУЭ, то согласно требованию, повсеместно на всех объектах монтируется трех проводная система (фаза, нуль и заземление) при однофазном подключении. Заземление является, как дополнительная мера безопасности от поражения человека электрическим током.

Все оборудование, приборы и инструмент снабжены специальными вилками (с заземлением), где третий провод подключен к корпусу, а значит корпус заземлен и не представляет угрозу попадания человека под напряжение.

При совмещении вилки с розеткой, происходит контакт фазы, нуля и заземления. Причем сначала заземление, потом фаза и нуль.

Устройство розетки

Любая штепсельная розетка состоит из трех основных частей:

• колодки из диэлектрического материала;
• медных контактов;
• корпуса.

Колодка — базовая часть устройства, основа всей конструкции. К ней осуществляется крепление контактных пластины фазы и нуля, а также заземляющих контактов штепсельной розетки. Электротехнический контакт осуществляется за счет сил упругости. Выполняется колодка из специальной керамики либо пластика.

Тип корпуса у штепсельных розеток для скрытого и внешнего монтажа различается. Строго говоря, полноценный корпус имеют только накладные розетки, которые монтируются непосредственно на стену или другую поверхность. Устройство внутренней штепсельной розетки подразумевает монтаж методом вмуровывания в стену, где корпусом служит типовой металлический или пластиковый подрозетник. Он закрепляется в стене, как правило, на гипс или цементный клей, в нем располагается колодка, которая закрепляется враспорку, раздвижными лапками типа «ласточкин хвост». Окончательный крепеж осуществляется винтами. В клеммах контактов зажимаются концы соответствующих проводников. Последним элементом конструкции внутренняя штепсельная розетка имеет не корпус, а лицевую крышку, которая исполняет защитно-декоративные функции. Как правило, у штепсельных коннекторов для заглубленного монтажа обязательно присутствуют декоративные рамки, закрывающие подрозетник.

Отдельные виды электророзеток имеют различные дополнительные функции — защитные крышки, закрывающие гнезда контактов створки, светодиодную подсветку и другое.

Также эти устройства делятся по характеристикам влагозащищенности — для обычных, так называемых «сухих» комнат (с нормальным уровнем влажности), и влагозащищенные — для санузлов и ванных комнат. Последние имеют специальные мембраны и защитные крышки, предназначенные для защиты блока контактов от влаги, в том числе конденсата. Похожие механизмы защиты имеют штепсельные розетки «с защитой от детей» — в них блок контактов закрывается заслонкой, чтобы снять которую, нужно приложить значительное усилие.

По числу гнезд в настоящее время выпускаются одинарные и двойные розетки, а также блоки, позволяющие подключить большее числе штепселей. Есть розетки, совмещенные с выключателем, штепсельной розеткой для телевизора, телефона, Интернета и тому подобного.

Конструкция

Применяются технологии, материалы и конструкции различного типа для производства розеток, от которых зависят основные характеристики, такие как внешний вид, долговечность, надежность. В основном все варианты выглядят одинаково, но имеется существенное расхождение в технических особенностях. Изготавливается бюджетный штепсельный разъем из не самых лучших материалов и отличается примитивным устройством. Это приводит впоследствии к недолгому периоду эксплуатации и возможной угрозе безопасности.

Не стоит выбирать экономные варианты с жестяными силовыми контактами и пластиковым некачественным корпусом. Предпочтительнее использование негорючих материалов или керамики для внешней части с плотными электрическими контактами, имеющими обжимающие элементы и возможность подтягивать контакты.

Конструктивные особенности

Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов. Помимо этого, устройство также имеет корпус, который является основанием.

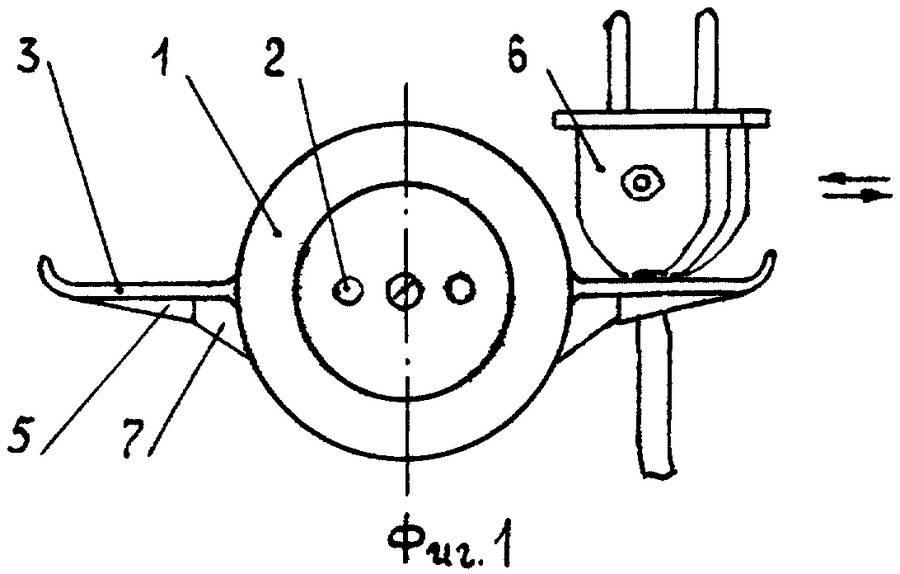

Фото — переходник

Колодка является самым важным элементом конструкции. Она производится из керамики, термопласта или специально обработанного поликарбоната. Для монтажа в жилых помещениях ранее использовались только модели с керамическими колодками, т. к. они отличаются отличными показателями защиты от огня, но вместе с этим, ломаются от малейшего удара. Поэтому сейчас в основном используются только пластиковые основания.

Фото — кабельная

В качестве рабочих контактов используются тонкие пластины из латуни, меди, бронзы. Они устанавливаются на колодку при помощи винтовых соединений, винта с шайбой, пружины (самый современный вариант). Подключения при помощи пружины являются наиболее удобными в использовании. В корпусе к пружине подключена кнопка, открывающая панель и контакты. При нажатии на кнопку пружина сжимается и открывается доступ к защитным и рабочим контактам.

Фото — описание схемы отвода, амперметра и лампы

Также контакты защищены специальными шторками для штепсельного соединения. Когда вилка входит в отверстия, они отодвигаются, предоставляя доступ к токопроводящим кабелям. Существуют модели с различными разъемами и их типами. В зависимости от вида может варьироваться их долговечность. Самые простые – пластинчатого типа, могут изнашиваться даже от ежедневных подключений – выключений приборов. Чтобы продлить их срок службы, шторки дополнительно укрепляются стальными кольцами, поперечными полосками латуни или стали.

Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:

Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.

Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.

Фото — двухместная модель

По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.

Фото — тройная

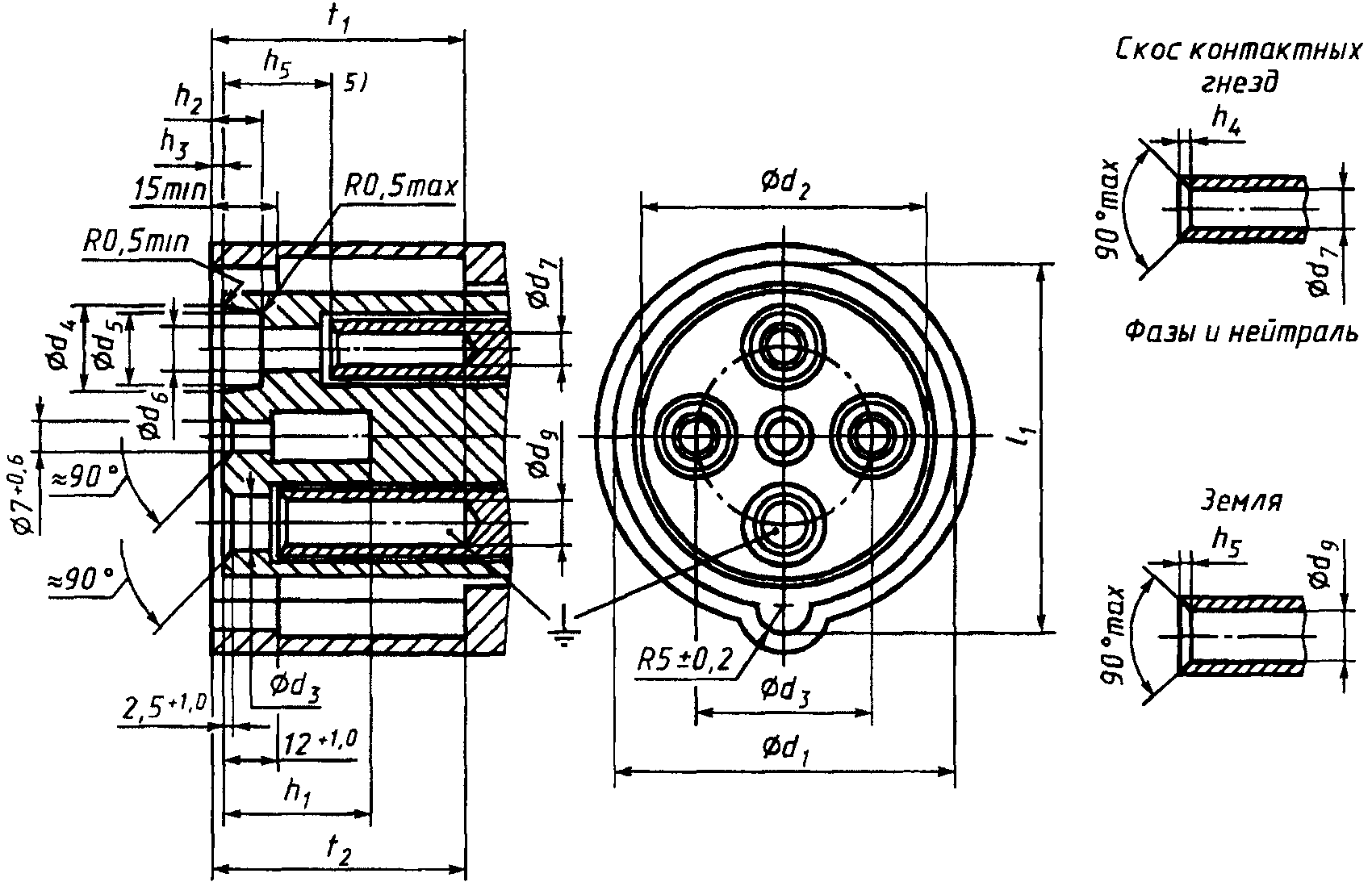

Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.

Фото — с крышкой

Также розетки бывают:

1. С одним вводом (одноместная);
2. С двумя отводами, соединенными в одном подрозетнике (двухместная);
3. Силовая трехфазная или 3-полюсная.

Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.

Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.

Видео: штепсельные вилки

Нормативы

Существуют нормативы количества и качества розеток в разных помещениях. Так, для комнат в обычных квартирах на каждые 6 кв. м должно приходиться по 1 розетке. Если это коридор, то одно устройство для подключения электроприборов должно приходиться на каждые 10 кв. м площади.

Для кухонь существуют особые требования. Если она меньше 8 кв. м, то в этом помещении должно быть не менее 3 розеток 6-10 А и одна с заземлением на 10-16 А.

Для кухни более 8 кв. м на одно 6-амперное устройство должно быть больше. Если используется электроплита или духовка, розетка должна быть на 25 А с обязательным заземлением.

На корпусе прописывают уровень защиты от попадания посторонних предметов и влаги. Рядом с мойкой устанавливают влагозащищенные экземпляры техники.

Штепсельная розетка является неотъемлемой честью системы электрообеспечения любой квартиры. Разновидности представленной техники позволяют совершать ее установку в помещения с самыми разными условиями. Следует правильно подбирать тот или иной тип розеток, опираясь на все перечисленные выше характеристики каждой из них. Это простое и часто встречающееся устройство требует к себе серьезного подхода, дабы в процессе эксплуатации избежать неприятных ситуаций и проблем.

Требования безопасности при эксплуатации электроприборов диктуют необходимость заземления. Заземления — это система проводников, которая отводит возникшее на корпусе установки напряжение в землю. Электрическое сопротивление земли гораздо ниже, чем человеческого тела, поэтому напряжение, возникшее вследствие повреждения изоляции или по другим причинам, не поражает пользователя.

Наличие заземляющего контура в электросети возводимых объектов — обязательное условие. Однако объекты, возведенные до вступления советующего пункта ПУЭ в силу, не оснащаются заземлением. Такие сети имеют только два проводника: фазу и ноль. Возможность добавления заземляющего контура в такой сети имеется, но ее воплощение сопряжено со значительными затратами времени и средств. Поэтому, в большинстве случаев ничего подобного не происходит. Таким образом, штепсельные розетки с заземляющим контактом (наличие которого отражается на цене механизма) имеет смысл приобретать, только если электросеть объекта имеет соответствующий проводник.

Виды и размеры

Классификация производится по типу установки, числу входов, виду разъемов, монтажу.

По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

Утопленного типа

Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

При установке прочно прикрепить концы жил к контактам, так как в этом месте чаще всего и происходит выгорание или искрение.

Внешние

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

С заземляющим контактом

В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.

С защитным контактом

Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.

Количество используемых розеток в модульном блоке

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

Тройная розетка

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

Четверная розетка

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

С этим читают

• Правила расположения и установки розеток на фартуке кухни
• Умная gsm розетка
• Как подключить двойную розетку
• Почему в странах разные розетки? причины, фото и видео
• Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением своими руками
• Подключение вилки к варочной панели
• 380 вольт 3 фазы частный дом схема. подключение электричества к дому
• Тройная розетка в один подрозетник
• Как установить розетку
• Розетка в ванной комнате

Функция по контролю питания

Капитальный ремонт, прокладка новых электросетей часто выполняется с помощью УЗО, защитных автоматов, нередко на практике задействуются стабилизаторы. Однако существует масса жилищ, иных помещений, проводка в которых насчитывает не один десяток лет. Она может быть во вполне рабочем состоянии, но защитную, контрольную роль выполняют элементарные пробки, установленные на входе в помещение. Хотя бы самые дорогостоящие приборы нуждаются в таком случае в безопасности. Решить проблему поможет:

1. Электророзетка, оснащенная УЗО. Работа мощных бытовых приборов обеспечивается через специально выделенные линии с автоматами защиты. В случае утечки тока (контакт человека с оголенным проводом, находящимся под напряжением, пробой изоляции) срабатывает защитная функция, и аппарат отключает подаваемое питание.
2. Розетка, функционирующая под защитой от высокого напряжения, будет уместной при отсутствии локального, общего стабилизатора. Она защитит от перенапряжения технику, нуждающуюся в качественном электропитании. Когда превышается пороговый предел напряжения, питание попросту прекращается.

Особенности установки

Монтаж штепселей скрытого типа

Пошаговый алгоритм подключения устройства скрытого типа в квартире:

1. Отключить подачу электроэнергии в помещение.
2. Определиться с местом, где будет находиться подрозетник.
3. Молотком с зубилом, сверлом или электродрелью проделать отверстие для коробки, вставить ее туда.
4. Жилы электрического кабеля продеть через отверстия, расположенные в нижней части установочной коробки.
5. Используя строительный гипс, гипсовый клей или штукатурку, закрепить короб в стене. Клеящий материал доводят до консистенции мягкого пластилина.
6. Оставить приблизительно на 10 минут, пока материал полностью не высохнет, удалить остатки.
7. Концы жил избавить от изоляции и подсоединить к ним фазовый и нулевой провода, если есть и заземляющий.
8. Винтовым или пружинным способом закрепить провода.

Завершающая манипуляция – установить защитный пластиковый корпус.

Установка штепселей наружного типа

Монтаж штепселей наружного типа отнимает меньше времени. Используется, если в доме проведена открытая электропроводка. Последовательность установки следующая:

1. Отключить подачу электроэнергии в помещение.
2. Схематически изобразить на стене размеры установки.
3. Разобрать корпус наружной розетки – снять лицевую крышку.
4. Основание при помощи болтов прикрутить к стене.
5. Подсоединить провода.
6. Монтировать сверху пластмассовую крышку, прикрепить к поверхности с помощью болтов.

Розетки изготавливают из негорючих материалов высокого качества, которые обеспечивают изоляцию токоведущих частей и надежный контакт.

Правильный выбор и установка штепсельных розеток существенно продлит эксплуатационный срок электрических приборов, поэтому к данному этапу нужно подойти со всей ответственностью.

Виды штепсельных розеток с заземлением

Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.

• Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
• Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
• Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.

Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.

Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная

Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы. Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники

Вот почему немецкий вариант прижился в нашей стране

Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.

Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.

Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.

Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.

Розетки с таймером

Очень полезную функцию может выполнять розетка с контроллером времени. Подача электричества на контакты прекращается по истечении установленного заранее времени. Это удобно при подключении отопительных приборов, различных нагревателей, варочных электрических плит и духовок. При этом значительно экономится потребление электричества.

Таймер может быть механический. Встроенный часовой механизм или специальный электрический моторчик работает установленное время, а потом подача тока отключается. Временной диапазон, обычно, не превышает 24 часов. Таймер может управляться специальным кольцом с цифрами или набором кнопок. Некоторые модели могут настраиваться как на подключение, так и на отключение тока в розетке.

Намного больше функций может выполнять электронный таймер. Продвинутые модели имеют до 140 режимов. Управление производится кнопками, при этом на небольшом дисплее отображается вся необходимая информация. Программировать можно на всю неделю – когда включить, на какое время, когда выключить и т. д.

Штепсельные розетки с таймером могут быть двух типов. Одни – самостоятельные устройства. Устанавливаются в коробке внутри стены и подключаются к электрической сети. Другие – работают как переходники. Вставляются в обычную розетку и не требуют дополнительного монтажа. Возможны варианты для использования в помещениях или для установки на открытом воздухе.

Номинальный ток для таких штепсельных розеток 16 А, но есть модели на 10 А и 7 А. Необходимую модель надо подбирать в зависимости от оборудования, которое будет подключаться.

Конструктивные особенности и технические характеристики

Традиционно штепсельная розетка состоит из трех элементов – корпус, колодка и контакт с устройством. Корпус выполняет декоративную и защитную функцию и изготавливается из прочных невозгораемых материалов. Колодка – основа прибора, изготавливается из керамики или карболита и удерживает крышку и контакты. По контактам с устройством электроэнергия доходит до потребителя. Выполняется из различных сплавов.

В конструктивном плане выделяют приборы утопленного и наружного типа. В первом случае подрозетник отсутствует, а накладные устройства имеют в составе крепежную панель. Утопленные приборы используются для скрытой проводки (выглядят эстетично). Устройства наружного типа монтируются на открытую прокладку сети.

Штепсельные розетки имеют маркировку, состоящую из цифр и букв. Например: РШ-Ц – 20-0-01-10/220 – это штепсельная электророзетка утопленного типа для открытой проводки, однофазная, с заземлением, используется для сети напряжением 220В и частотой 50 Гц.

В документации на каждый прибор должны быть указаны номинальные и предельные токи и напряжения, количество контактов, полюса, степень защиты и климатические требования.

Малогабаритная модель РС-16-006 скрытой установки

Розетка двухполюсная. Одноместной скрытой установки. Заземление отсутствует. Диаметр штырьков вилки составляет 4 или 4,8 мм.

Прибор накладной белого цвета, из матового пластика. Номинальное напряжение 250 В, номинальный ток 16  А. Степень защиты IP20, климатическое исполнение УХЛ4.

Розетка штепсельная ПС-326-100 (марка ИЭК)

ПС-326-100 утопленного типа для открытой проводки. Номинальный ток 40 А, напряжение 24В. Количество контактов 7. Применяется для прицепов ВАЗ, КАМАЗ и т.д.

Низковольтная розетка 42В РП-2Б

Влагозащищенная модель утопленного типа для скрытой проводки, степень защищенности IP43, номинальное напряжение 42 В, ток 10 А. Климатические условия эксплуатации УХЛ, количество полюсов 2.

Нейтральные малогабаритные типа НМШ

НМШ используются для соединения цепей повышенной мощности, являются устройствами электромагнитного типа. Схема установки отличается от классических моделей. В паспорте указывается сопротивление 310 Ом, напряжение 12 В, отпускание якоря 6,7 В и время срабатывания – мгновенно.
