Как подключить сетевую розетку RJ 45: схема, витая пара

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Компьютерная розетка RJ-45 – что это такое

RJ45 – это стандартный разъем, используемый для соединения компьютеров между собой в локальную или глобальную сеть. «RJ» обозначает «зарегистрированный разъем», а «45» – номер стандарта интерфейса.

Изначально разъемы платформы RJ были разработаны в качестве более дешевой замены старым телефонным методам установки проводных шнуров и вилок. Современные высокоскоростные модемы, роутеры, свитчи и другое оборудование оборудованы именно разъемами RJ-45. Используемый для прокладки сетей патч-корд RJ 45 тоже поставляется с этим зарегистрированным разъемом.

Существуют другие типы разъемов похожие на RJ45. Внешне на этот коннектор похож разъем RJ11, используемый с телефонными кабелями. Но RJ11 использует только 6 контактов вместо восьми, что не позволяет использовать такие разъемы в компьютерных сетях современной архитектуры.

Прокладка “витой пары” в/на стенах

Переходим от теории к практике. Если мы говорим о прокладывании кабелей и проводов в новом здании, то особых вопросов не должно возникнуть: вкладываем витую пару рядом с остальными коммуникациями обычно в гофрированные трубочки, а их в прорезанные ложбины.

Обязательно нужно помнить о количестве заводимых в канал проводов и их среднем диаметре, а также учитывать диаметр канала +25% от общей суммы всех диаметров кабелей.

Другое дело, если делаем ремонт в уже существующем помещении и заново создаём каналы. Необходимо учитывать материал из которых сделаны стены: каркасные гипсовые панели, кирпич, бетон и т.д..

Самое тяжелое – это сделать каналы в бетоне/кирпиче при этом не повредив остальные коммуникации.

Для обнаружения проводки в стенах можно использовать любые доступные строительные электромагнитные детекторы проводки.

Если нет возможности вынести мебель с помещения, тогда рекомендуется укрыть её защитной строительной плёнкой. Толщина её не больше 1 мм, а количество рассчитывается по формуле: (высота комнаты * периметр комнаты) + 10%

Нужно отметить, что пыли будет очень много, если работать в бетоне. В результате штробирования абразивной пылью и мелкими камушками будет покрыто всё, что находиться в помещении: стены, потолок, пол, мебель, оборудование.

Поэтому нужно изначально освободить помещение или укрыть всё полиэтиленовой плёнкой.

Настоятельно рекомендуем мастеру одеть следующий набор:

  • плотный комбинезон (курточка/штаны);
  • головной убор (можно плавательную шапочку, бандану);
  • очки (рекомендуем лыжные или иные с защитой височных участков лица);
  • тонкие и удобные перчатки, ботинки, средства индивидуальной защиты дыхательных путей (защитные маски, респираторы, повязки и т. д.).

Для штробирования (формирования каналов в пенобетонных или кирпичных стенах) нужно воспользоваться следующими инструментами: штроборубы, штроборезы, бороздоделы.

Как вариант ещё возможно использовать мощные “болгарки” с режущими дисками (с алмазным напылением). Глубина резки канала должна составлять 30-35 мм, ширина до 25 мм исключительно для одного или нескольких проводов витой пары.

Абсолютно все каналы и желоба необходимо делать под прямым углом – это обязательное правило любого строительного ремонта.

Чтобы сократить время на установку розеток и сократить затраты труда, можно применить пластиковые монтажные короба – кабель-каналы

Что касается полостей под розетки, их делают с помощью шлямбура, электрического молотка или дрели/перфоратора с насадкой под розеточное отверстие.

Но первоначально, нужно определить примерное размещение интернет-розеток в помещениях. Как правило, отверстия под RJ45-розетки сверлят на высоте 1000-1200 мм от пола или же 150-300 мм.

Для жилых помещений достаточно одной или двух розеток на противоположных стенах комнаты. Для офисов обычно ставят одну розетку возле будущего рабочего места.

В серверных и аналогичных по своим функциям помещениях иная стратегия – делают 3-4 отверстия под модульные розеточные блоки, два блока на одной стене и по одному на всех остальных стенах.

И последнее на что необходимо обратить внимание в части прокладки проводов – иногда есть возможность проложить коммуникации под полом или в потолке комнаты. В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене

В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене.

При подключении интернет-розетки крайне важно выполнить правильную распиновку. На схеме слева разным цветом обозначены два различающихся варианта расшивки розетки с зажимными контактами

На правой схеме фиксация производится ножевыми механизмами

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.

  • Розетки для внутреннего монтажа используются тогда, когда интернет-кабель прячется в стену, так же, как и электропровода.
  • А розетки для наружного применения предполагают, что интернет-кабель проходит по поверхности стены в переделах видимости. Розетки поверхностного монтажа внешне похожи на обычные телефонные розетки, которые крепятся к какой-либо поверхности.

При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Как правильно подключить компьютерную розетку RJ-45

Если крепление корпуса происходит на стену, входное отверстие для кабеля должно смотреть вверх, компьютерный разъем – вниз.

Для установки нужно:

Осторожно снять с витой пары изоляцию (5-7 см);
В пластиковый хомут завести проводник. Зачищенный от изоляции отрезок должен быть ниже хомута.. Можно подключить настенную розетку с четырьмя проводами

Для этого нужно к контактам-микроножам на корпусе подвести провод нужного цвета и вставить его так, чтобы он дотянулся в самый низ контактной группы. При прохождении проводника через ножи будет слышаться характерный щелчок. Если щелчка не было, но согласно цветам все правильно было разведено по контактам, нужно взять прямую отвертку с тонким лезвием и протолкнуть провода вниз. Когда все проводники окажутся на своих местах, нужно обрезать выходящие за пределы коннектора свободные края жил и надеть крышку

Можно подключить настенную розетку с четырьмя проводами. Для этого нужно к контактам-микроножам на корпусе подвести провод нужного цвета и вставить его так, чтобы он дотянулся в самый низ контактной группы. При прохождении проводника через ножи будет слышаться характерный щелчок. Если щелчка не было, но согласно цветам все правильно было разведено по контактам, нужно взять прямую отвертку с тонким лезвием и протолкнуть провода вниз. Когда все проводники окажутся на своих местах, нужно обрезать выходящие за пределы коннектора свободные края жил и надеть крышку.

Чтобы подключить внутреннюю интернет-розетку, нужно изучить изложенные в инструкции к ней особенности подключения и сборки. Больше всего вопросов вызывает демонтаж компьютерной розетки

Кода к ней будут подключаться проводники важно добраться до контактной части. Она их себя представляет небольшого размера корпус из керамики или пластика со встроенными контактами-микроножами

Основная проблема при подключении состоит в том, что у разных производителей эти монтажные пластины собираются и разбираются по-разному.

К примеру, для подключения компьютерных розеток от компании Legrand (Легранд) придется снять лицевую крышку, чтобы добраться до разъемов. Под ней находится белая крыльчатка из пластика с нанесенной на нее стрелкой. Нужно повернуть крыльчатку по указанной стрелке и корпус с контактной пластиной окажется в руках. На контактной пластине есть цветная маркировка проводников. Когда будете проводить подключение, нужно сначала продеть витую пару в отверстие на пластине, а затем разводить провода.

Розетка в пол

Накладные розетки для пола — сравнительно новое слово в современной индустрии домашней электротехники. Они используются, как правило, в современных домах с высокими потолками, где есть возможность «нарастить» пол, скрыв под ним проводку. Их основное назначение — оптимизация жизненного пространства, экономия места на стенах, и используют такие системы в основном для временного подключения бытовой техники, например лючки в пол Simon. Есть вариант полунапольных электрических розеток для бытовой техники, выполняющихся в виде небольших колонн.

К штепсельным электророзеткам для монтажа в полу предъявляются особые требования. Они в обязательном порядке должны:

  • выдерживать давящую нагрузку не меньше 200 кг;
  • иметь действенную защиту от влаги;
  • иметь защиту от пыли и грязи;
  • монтироваться заподлицо с полом, не выступая над его поверхностью;
  • иметь индекс безопасности IP не менее 69.

Использовать в качестве напольных обычные розетки категорически запрещается. Это может легко привести к короткому замыканию и пожару.

Если необходимо смонтировать несколько розеток, то для удобства их можно смонтировать в лючке под одной крышкой. Крышка может быть металлической или пластмассовой — при современных технологиях это уже не имеет значения, но брать нужно только изделие от известного бренда, на котором указана максимальная выдерживаемая масса.

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных.

При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

  • RJ-45 Cat.5 – предназначены для организации сетей 100BASE-TX с полосой частот 125 МГц при скорости передачи данных в пределах 100 Мбит/с.
  • RJ-45 Cat.5е – более «продвинутый» вариант, позволяющий передавать данные для двух пар в пределах 100 Мбит/с., для четырех пар – 1000 Мбит/с.
  • RJ-45 Cat.6 – предназначены для обустройства сетей “Gigabit Ethernet” и “Fast Ethernet”. Пропускная способность устройства до 1000Мбит/секунду.

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

  • Внешние – применяют, когда устройство необходимо разместить на поверхности стены. На тыльной стороне устройства для наружного монтажа есть коннектор, оснащенный ножевыми контактами. Если в них вдавить провод, изоляция пробивается то жилы, благодаря чему существенно облегчается монтаж.
  • Внутренние – предполагают установку внутри монтажной коробки с заглублением устройства в полость бетонной, кирпичной или гипсокартонной стены. Коннектор таких устройств обычно съемный. Его снимают, а после установки в углубленный в стену подрозетник зажимают пластиковым винтом.

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Применение внутренних розеток обеспечивает презентабельный внешний вид проводки, но усложняет процесс обслуживания оборудования в случае поломки

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

  • С встроенными модулями. В укомплектованные модели изначально встроена контактная плата и разъемы. В них предусмотрен неизменный тип экранирования.
  • Со сменными модулями. В устройствах этого типа модули отделены от лицевой панели. Такое решение позволяет составлять любые комбинации: «UTP» и «FTP» разных категорий – 3, 5, 6, 7.

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Приборы со сменным модулем выигрывают в том, что их легко обслуживать, а гибкий модуль в случае необходимости не составит заменить в соответствии с потребностями системы

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Монтаж

Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.

Установка и подключение розеток производится в несколько этапов:

  • подготовка места для установки розетки;
  • установка подрозетника и его ввод в кабель;
  • разделка кабеля;
  • подключение проводов к клеммам устройства;
  • монтаж колодки;
  • проверка точности установки;
  • монтаж защитного корпуса;
  • подача тока, проверка работоспособности электроустройства.

Любая розетка устанавливается в соответствии с правилами устройства электроустановок.

Необходимо:

  • учитывать место установки, количество розеток в помещении, сечение кабеля;
  • перед подключением проверить цепь на отсутствие короткого замыкания при помощи тестера;
  • следить за состоянием изоляции, не использовать поврежденные экземпляры.

Установка открытой проводки

Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.

Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также  применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки. В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.

Монтаж проводится строго при снятом напряжении и с соблюдением техники безопасности.

Монтаж закрытой проводки

Установка при скрытой проводке делается с использованием специальных подрозетников, которые изготавливаются в виде неглубокого стакана. Для размещения подрозетника на гипсокартонной стене нужно сначала просверлить отверстие по диаметру стакана, вставить его в нишу и закрепить. На гипсокартонную стену фиксация делается с помощью специальных лапок зажимов. Для бетонных стен используются специальные гипсовые смеси. Для проведения электропроводки нужно проштробить в стене бороздку с глубиной, достаточной для провода. В нее укладываются провода таким образом, чтобы запас составлял примерно 10 см.

Важно не укладывать их пучком. Затем закрепляется розеточный узел, а к клеммам подключаются провода

Корпус закрепляется с помощью шурупов или распорок. Фиксировать винты нужно усердно, так как при слабом контакте происходит нагрев.

В отдельную категорию выделяется установка силовых розеток. Используются для мощного электрооборудования – посудомоечные и стиральные машины, бойлеры, кондиционеры. Монтаж имеет особенности:

  • подключение к отдельной линии, которая идет от щитка;
  • линия должна выдерживать нагрузку не менее 40 Ампер;
  • толщина проводка должна быть больше.

Крепится силовая розетка в месте, где выходит силовой кабель. Крепление делается дюбелями. Защита должна быть степенью не менее IP20. Изоляция и соединение производятся путем скрутки и пайки.

Подключение интернет кабеля к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

  • Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
  • Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

По количеству точек подключение есть одинарные и двойные компьютерные розетки. Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Для любого проводного или беспроводного интернет-оборудования принят единый стандарт подключения к системному блоку. Каким бы образом в квартиру ни поступал интернет, всегда имеется витая пара – кабель, использующийся для подсоединения роутера и модема (за редким исключением используется оптический кабель).

Похожие коннекторы используются и на других соединительных проводах, например, между модемом и ПК. Разница только в расположении или, по терминологии компьютерщиков, в распиновке проводов.
Ранее для коннекта часть жил перекрещивалась в определённом порядке, только в этом случае оборудование работало.

С 2001 года было решено ввести два главных стандарта подключения – TIA/EIA-568-B и TIA/EIA-568-А. В нынешнее время в ходу первый стандарт (В) подключения проводов витой пары. Его-то и требуется запомнить. Выпускается двух- и четырёхпарный кабель для проведения сети.

Для скоростной передачи данных (1–10 Гб/с) рекомендуется четырёхпарный кабель, для передачи до 1 Гб/с – двухпарный.

Сейчас в помещения заводят линии со скоростью интернета до 100 Мб/с. Естественно, что качество и скорость передачи данных в будущем будут возрастать. Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Если сеть уже заведена двухпарным проводом, то используются эти же коннекторы, но после первых трёх (см. схему выше) два контакта пропускаются, а зелёный должен оказаться шестым.

Интернет розетка подключение по цветам

Существует две схемы подключения: T568A и T568B. Первый вариант у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Ввод кабеля в розетку

Все интернет-розетки бывают наружного и врезного исполнения. Каждый производитель может немного изменять механизм крепления кабелей, но сам принцип остается одинаковым.

Legrand (Легранд)

Схема подключения интернет-розетки Legrand

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации жил. Чтобы подключить ее нам понадобится сделать следующее:

  • При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
  • Берем розетку и снимаем лицевую панель. Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
  • Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этого часть фурнитуры снимается.
  • Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
  • На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером. Схема А – это второй вариант подключения, о котором говорилось раньше. Схема В – это тот, который нам нужен.
  • В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
  • Далее берем основную часть, подключаем к ней тот элемент, в который мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
  • Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
  • Крепим лицевую панель.

Возможные варианты подключения

Viko (Вико)

Интернет-розетка Vico

С этой розеткой не так все просто, как с предыдущей:

  • Снимаем лицевую панель.
  • Переворачиваем ее так, чтобы гнезда для жил витой пары оказались вверху, а лицевая часть смотрела на нас.
  • На этом этапе нас ожидает сюрприз. Здесь нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье под стандартом T568-B.
  • Зачищаем все жилы. Производитель не предусмотрел прокалывающего механизма.
  • Вставлять их будем попарно, как описывалось раньше. Двигаться будем справа налево, в том положении, в котором мы расположили розетку.
  • Зажимаем каждый кабелек при помощи болтика.
  • Проверяем правильность подключения при помощи тестера. Если такого нет, то можно, не монтируя розетку в подрозетник, воткнуть кабель, который идет в компьютер. В свойствах подключения должно показать работоспособность.
  • Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену.

Lezard (Лезард)

  • Начинаем со стандартного откручивания лицевой панели.
  • Теперь необходимо вытащить сам коннектор. Для этого нужно прижать фиксатор.
  • Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Верхняя крышечка должна открыться.
  • В согласии со схемой В вставляем жилы. Зачищать их не нужно. Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
  • Обрезаем лишние части жил и закрываем крышечку.
  • Ставим назад фиксатор и прикручиваем панель.
  • Монтируем в подрозетник.

Вот фотоинструкция:

Разбираем интернет-розетку Lezard

Сюда нужно подключить кабельки

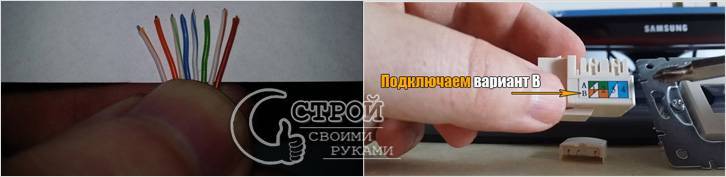

Выбираем вариант B

Делаем согласно схеме

Устанавливаем розетку на место

Schneider (Шнайдер)

Схема подключения интернет-розетки Schneider

Эта розетка подключается по аналогии с другими. Часто она может быть двойной. В этом случае придется подвести два кабеля от роутера, т.к. параллельное соединение не поддерживается для сетевого оборудования. Подключение осуществляется при помощи цветов, там они расписаны по схеме А, просто замените местами пары 2‒3 и 5‒6, как указано выше. Если же вам попалась одинарная, тогда все немного сложнее.

  • Снимаем декоративную панель.
  • Вынимаем основной механизм, прижав два фиксатора.
  • Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышечку.
  • Продеваем кабель в эту крышечку и подключаем провода по указанной схеме.
  • Собираем все в обратном порядке.

Как подсоединить

Теперь вы знаете, как правильно осуществить распарковку, а также самый распространенный стандарт. Для вас не станет проблемой подключение любой из розеток. Внешнюю можно использовать как удлинитель, если вдруг где-то перебило кабель – достаточно разрезать его в этом месте и вставить туда коннектор. Внутри коробки нанесены цветовые указатели, которые позволят вам не сбиться. Зафиксируйте кабель стяжкой, которая предусмотрена в конструкции.

Выбор силовой розетки для электроплиты

Выбирая розетки силовые 220 В для подключения электроплиты, необходимо руководствоваться двумя критериями. Первый из них – это мощность вашего оборудования:

  • при потребляемой мощности до 7 кВт целесообразно использовать изделия с номинальным током в 32А, и допустимой кратковременной нагрузкой в 63А;
  • если мощность электроплиты больше 7 кВт, то лучше выбирать комплект «вилка-розетка», рассчитанный на силу тока в 63А.

Вторым критерием выбора является тип питающей сети, заходящей в ваш дом или на предприятие. Силовая линия может быть одно- и трехфазной. Наиболее распространен однофазный тип подключения.Розетки, предназначенные для однофазной энергосети, имеют три разъема – два для вилки и один для заземления. Если ваш дом подключен к трехфазной сети, то силовая розетка для электроплиты должна иметь пять разъемов.

Установка наружной розетки своими руками

Установка штепсельных розеток наружного типа — один из самых простых видов монтажа этого оборудования. Вам понадобится:

  • непосредственно само устройство требуемой конструкции;
  • отвертка или шуруповерт;
  • индикатор или тестер;
  • пассатижи или бокорезы.

Желательна также пластина из диэлектрического материала — дерева, текстолита, пластика или гетинакса, на которую будет осуществляться монтаж розетки.

Штепсельная розетка внешнего типа применяется, как правило, только при внешней же проводке. То есть когда провода идут непосредственно по поверхности стены — в гофрированной трубе или без защиты (например, временная проводка). При скрытой проводке внешняя розетка применяется только в двух случаях:

  • нет другого варианта;
  • эта разновидность розетки предназначена для монтажа в кабель-канале и после установки будет являться его частью.

В первую очередь необходимо отключить питание той пары проводов, которые требуется подключить к розетке. Обязательно проверьте отсутствие тока на обоих проводах индикаторной отверткой или тестером. Зачистите концы нулевого и фазного проводников, а при необходимости и «земляного», примерно на 1 см. Разделайте провод, сняв или разрезав внешнюю оболочку (не трогая индивидуальную изоляцию) примерно на 5–7 см.

Отметьте маркером или карандашом на стене, где должна быть установлена конструкция. После этого разберите корпус штепсельной розетки (метод разбора зависит непосредственно от конструкции). В некоторых моделях гнездо для ввода кабеля закрыто резиновой заглушкой, как в распределительных коробках. В других потребуется аккуратно выломать или выкусить бокорезами пластину из тонкого пластика, закрывающую место ввода кабеля. Выполните эту операцию и прикрутите нижнюю часть розетки вместе с колодкой к деревянной или другой диэлектрической «подложке» толщиной около 1 см.

Осуществите ввод провода. Подключите  идущие от электропроводки зачищенные провода к соответствующим клеммам, затяните винты и уложите кабель внутри корпуса розетки, оставив небольшой запас. Если остались оголенные части проводников, то либо переделайте подключение, скусив излишек, либо тщательно заизолируйте данные участки. Закройте крышку. Закрепите подложку вместе с розеткой на стене или в кабель-канале, подайте питание и проверьте результат индикатором или тестером.

Конструкция розетки

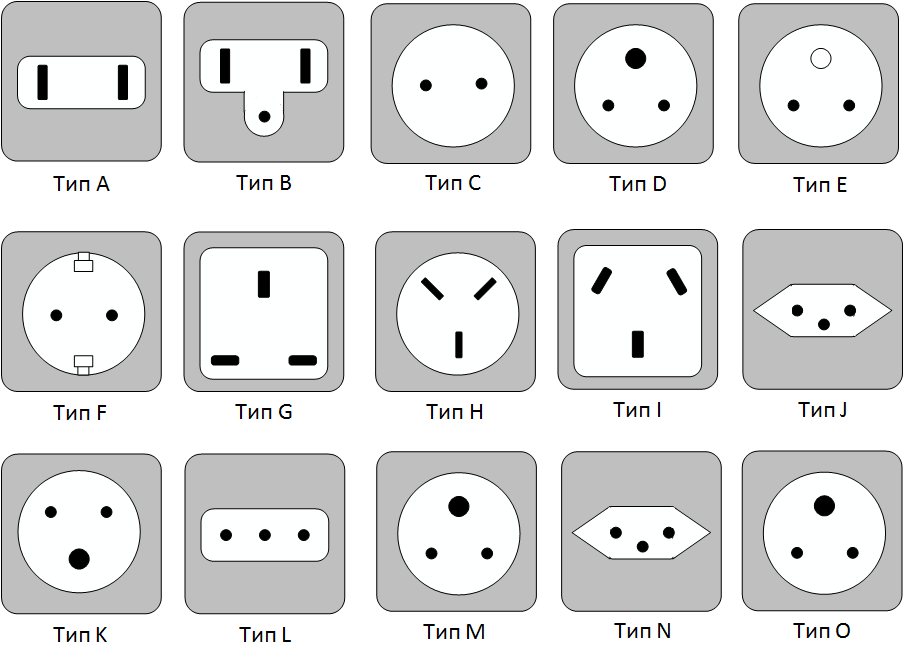

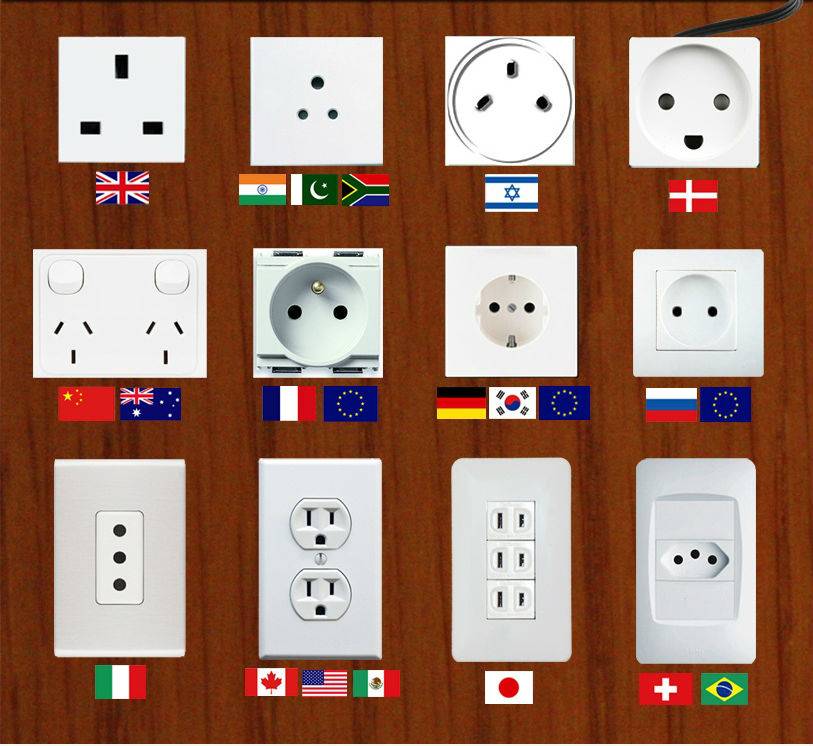

Существует множество разновидностей штепсельных розеток, но все они состоят из одинакового набора конструктивных элементов:

  • колодка (у моделей для наружной установки крепится на основе корпуса);
  • рабочие контакты;
  • защитный корпус (крышка).

Колодки изготавливают из материалов-диэлектриков, которые не проводят электрический ток. Это термопласт, поликарбонат, керамика. Керамические колодки лучше всего отвечают требованиям противопожарной безопасности, но это слишком хрупкий материал, поэтому сейчас в основном изготавливают штепсельные розетки с пластиковыми колодками. Рабочие контакты представляют собой тонкие металлические пластинки, которые крепятся к колодке винтовым или пружинным соединением. К контактам с помощью зажимов подсоединяют силовой кабель, когда с ними соприкасаются штыри штепсельной вилки, ток питает электроприбор.

Чем плотнее прилегание штырей вилки к этим контактам, тем выше качество изделия. Поэтому для изготовления рабочих контактов используют медь и ее сплавы, из которых получаются достаточно упругие пластинки. От технических характеристик контактов зависит максимальная сила тока, которую выдерживает розетка, и суммарная мощность электроприборов, которые могут от нее работать. Корпус закрывает контакты, делает невозможным случайное прикосновение к ним, и одновременно выполняет декоративную функцию.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
