Как пользоваться гидроуровнем при строительстве фундамента

Лазерный уровень – инструмент нового поколения

С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.

Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии

Лазерный уровень – небольшой аппарат (к нему в комплект обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).

Лазерный уровень излучает лазерный луч в нескольких проекциях

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

1. Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
2. Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.

Как правильно пользоваться гидроуровнем

Как только приобрели в строительном центре вспомогательный инструмент в виде гидроуровня, следует провести некоторые процедуры. Подогреть воду и развести в ней небольшое количество мыльного раствора.

Содержимым заполнить шланги и снова промыть под краном чистой водой. Перед заполнением надо снять колбы. Это делается для того, чтобы со стен убрались все частицы, которые могли попасть при изготовлении, и обязательно будут мешать работе в плане точности измерения.

Подготовить дополнительные инструменты, без которых не обойтись при работе:

— небольшое ведро или банку. Всё зависит от длины шланги;

— любой краситель. Он визуально помогает при работе;

— маркер;

— строительная рулетка;

— шнур;

— деревянная планка.

Раскрутить шланг и потянуть его по всей длине, чтобы появилась его эластичность. Освободить от колб и наполнить прибор водой. Чтобы уменьшить время на заполнение, лучше использовать дистиллированную, кипячёную воду.

В них меньшее содержание кислорода. Если работы проводятся в зимнее время на улице, профессиональные строители советуют наполнять кишку использованной тормозной жидкостью.

При использовании дистиллированной или кипячёной воды, тормозной жидкости, один конец опускается в ёмкость, куда они налиты и поднимается на высоту. В работе обязательно должен быть помощник, который на расстоянии будет держать вторую часть кишки намного ниже по уровню.

Причём следует сделать несколько всасывающих движений, как в случае наполнения бензина из бака в ведро. Жидкая консистенция незамедлительно пойдёт вдоль всей кишки. Как только она пришла к финишу, немного еще слить её и только потом поднять и закрыть заглушку.

Некоторые новички-строители считают, что выиграют время и пытаются залить жидкую консистенцию из крана. Да, заполнение будет быстрее, но очень долго придётся удалять пузырьки. Ведь длина шланги может быть до 30 метров. Можно заполнять шланг при помощи лейки. Этот приём можно использовать при больших диаметрах.

После заполнения кишки, её тщательно осматривают. Если видны воздушные пространства, надо придавить внизу рукав и при постепенном подъёме гнать их наверх. Как только удостоверились в чистом наполнении, заглушки ставятся на место.

Алгоритм работ, как пользоваться гидроуровнем:

— допустим надо выставить уровень во всех комнатах, для заливки пола;

— выбрать удобную высоту на стене и устанавливаем колбу с метками, пусть это будет 2;

— её можно закрепить или держать неподвижно одному строителю;

— отмечаем маркером первую метку;

— помощник идёт к концу первой стены и прикладывает колбу;

— метка делается только тогда, когда у обоих будет совпадать ризка 2;

— между двумя точками натягивается шнур, и отбивается полоса. Можно воспользоваться деревянной планкой;

— так первая комната шаг за шагом будет отмечена;

— теперь следует перейти в следующую комнату;

— строитель остаётся с неподвижной колбой в предыдущей комнате, а помощник идёт в следующую;

— снова выравниваются сосуды до риски 2 и делается метка;

— на каждом промежутке делать дополнительные замеры пузырьковым уровнем, так как сообщающиеся сосуды дают погрешность на несколько мм;

— когда по всем комнатам уровень выставлен, в дело идёт рулетка;

— выбирается самая нижняя точка до пола, и делаются метки;

— шнуром отбивается полоса и можно приступать к заливке пола.

Если надо сделать выравнивание гидроуровнем  потолка, работа проводится в обратном порядке. Рулеткой находится самая нижняя точка от потолка и по ней отбивается уровень.

Если выполняется кладка кирпича, всегда можно проверить высоту одного уровня. В этом случае, строитель на одной стороне кладки неподвижно выставляет одну колбу, а вторым концом рукава помощник регулирует следующую сторону. Здесь визуально будет видно, насколько горизонтально делается кладка кирпичом.

Работу с сообщающимися сосудами можно делать одному человеку. Тогда стоит применять крепление для первой колбы, а вторым регулировать высоту. Здесь есть один недостаток. Не будет возможности выставить уровень в другой комнате. Актуально это делать в маленьких помещениях, например, в ванной комнате, кухне и т д.

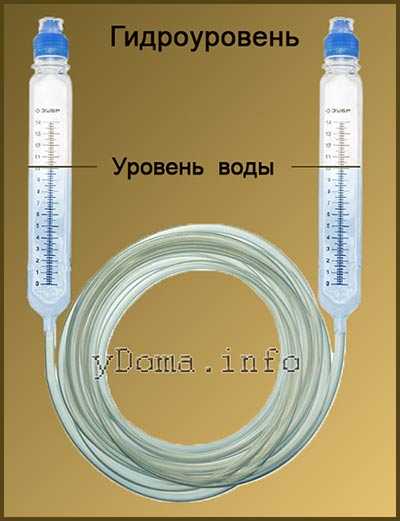

Описание строительного гидроуровня и его назначения

Внешне этот прибор состоит из двух емкостей в виде колб, а также шланга, соединяющего эти резервуары. Главная особенность прибора в том, что колбы, а также шланг имеют прозрачные стенки, что нужно для контроля жидкости. Применяется измерительный инструмент при проведении монтажа подвесного потолка, при установке столбов и заливки стяжки с фундаментом. С его помощью осуществляется выравнивание предметов, которые располагаются на двух параллельных или перпендикулярных основаниях.

Используемый шланг из ПВХ или силиконовый, а колбы из пластика имеют градуированную шкалу. По этой шкале и осуществляется проведение точных измерений

При этом важно сказать, что шкала на колбе не является обязательной, так как ее можно заменить отметкой, нанесенной маркером. Для чего нужна шкала и отметка маркером на колбах прибора, узнаете при изучении раздела, как пользоваться гидроуровнем

В силу того, что инструмент имеет простейшую конструкцию, стоит он не более 500 рублей. Причем цена зависит от двух основных факторов — длина шланга и его диаметр. Чем больше длина и диаметр, тем соответственно выше цена гидроуровня. Современные производители выпускают приборы с длиной шланга от 3 до 30 метров. Это примитивное устройство сегодня заменяется лазерным уровенем, который стоит во много раз дороже.

Это интересно!Ранее гидроуровни пользовались огромной популярностью, а сегодня их вытеснили лазерные приборы. Однако инструмент продолжает пользоваться спросом среди начинающих строителей, домашних мастеров и каменщиков.

Устройство

Конструктивно, пузырьковый уровень представляет из себя прямоугольную рейку из металла или пластмассы, оснащенную специальными прозрачными вставками, так называемыми «глазками», или визирами. Обычно их два или три: каждый необходим для проверки какой-либо определенной плоскости. Так, с помощью визиров определяют ровность горизонтальной, вертикальной, и поверхности, расположенной под углом. Эти вставки выполнены в виде колбы с закрашенной спиртовой жидкостью и пузырьком воздуха. На стенках «глазка» находятся специальные метки, которые служат ориентиром для правильного положения пузырька воздуха.

Строительные уровни используют как во время домашнего ремонта, так и при капитальном строительстве. Поэтому они бывают разных размеров и типов. Более надежными являются рейки с металлическим корпусом, который защищает инструмент во время падений и от прочих механических повреждений на строительной площадке. К тому же, металлические рейки выполнены из специального сплава, не поддающегося коррозии. Пластмассовые уровни менее прочные, точные, но более дешевые. Чтобы инструмент показывал наиболее точные измерения, рекомендуется приобретать его в специализированном магазине.

Кроме стандартных, прямоугольных моделей, существуют круглые уровни. Они изготовлены в виде запаянной капсулы с воздушным пузырьком внутри, которая помещена в небольшой корпус. Обычно такие устройства используют на промышленных предприятиях для соблюдения технологических условий работы оборудования.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

Рекомендуем вам еще:

Как сделать гидроуровень своими руками из подручных средств

Чтобы сделать гидроуровень из подручных средств, понадобится воспользоваться прозрачной трубкой из ПВХ, диаметр которой не должен быть менее 8-10 мм. Если стремитесь получить прибор, который будет полностью похож на производственный, то понадобится также два шприца. Дальнейшие действия по изготовлению самодельного гидроуровня имеют следующий вид:

1. Очистить шланг мыльным раствором, чтобы удалить остатки производственного масла. Мыльный раствор также сделает внутренние стенки гладкими, что положительно повлияет на устранение воздушных пузырьков
2. Расширить отверстия шприцов до наружного диаметра шланга. Соединить шприцы со шлангом при помощи герметика или клеевого пистолета
3. Поршни извлечь из шприцов. Образовавшиеся отверстия можно закрывать при помощи скотча после наполнения инструмента водой
4. Самодельный гидроуровень готов к использованию

Если нужно сделать гидроуровень максимально быстро, тогда понадобится только прозрачный шланг. На концах шланга ставятся отметки маркером во время калибрования. После этого инструмент готов к применению. Как сделать прибор своими руками, показано на видео.

Watch this video on YouTube

Гидроуровень хотя и является заменимым инструментом, однако он пользуется популярностью даже сегодня. Если планируется пользоваться измерителем при минусовых температурах, тогда в качестве жидкости нужно использовать незамерзайку для авто или спирт. Антифриз или тосол использовать нельзя, так как эти жидкости являются токсичными. Нельзя также хранить прибор с залитой жидкостью длительное время, и поэтому после применения следует сливать воду. Хранить измерительный инструмент необходимо вдали от солнца. Имея в наличии этот примитивный измеритель, всегда можно легко, быстро и правильно выровнять горизонтальную плоскость.

Виды строительных уровней. Их преимущества и недостатки.

Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.

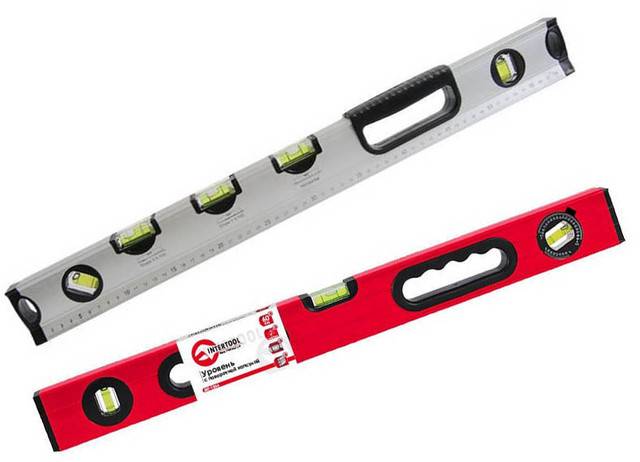

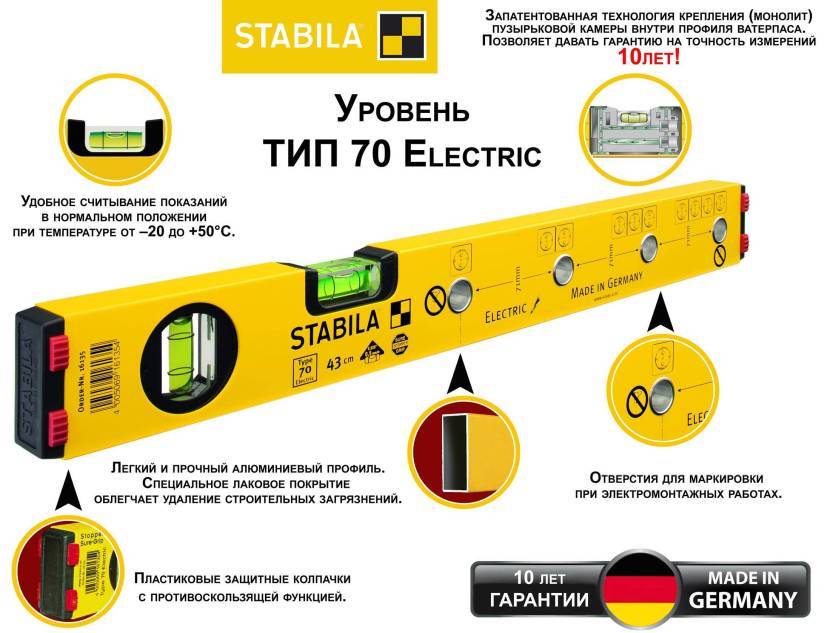

Пузырьковый (реечный) уровень.

Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.

Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.

Область применения. В профессиональной строительной работе и в быту.

Достоинства: простота в обращении, приемлемая цена, универсальный.

Недостатки: не подходит для масштабных работ.

Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

Трубный уровень.

Относится к разновидностям пузырькового уровня.

Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.

Область применения: используют для укладки труб и профиля.

Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.

Недостатки: узкая специализация.

Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

Гидроуровень (водяной строительный уровень).

Один из точных измерительных инструментов.

Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.

Область применения: для выравнивания горизонтальной поверхности большой площади.

Достоинства: простота в обращение и невысокая стоимость.

Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.

Перед использованием трубку промывают мыльным раствором, а затем заполняют водой

Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях. Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня

Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике

Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.

Лазерный строительный уровень.

Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.

Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.

Область применения: используется в профессиональной сфере.

Достоинства: высокая точность измерения. Универсален. Компактен.

Недостатки: сложность в управлении. Высокая цена.

Перед работой лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.

Удачного выбора!

Опалубка. Заливка. Кладка стен

Ровное основание дома обеспечивается установкой опалубки, для чего изначально вбиваются вертикально колышки для щитов. Верхняя доска щита – начало работы.

Она прибивается на нужной отметке, для проверки остальных потребуется гидроуровень.

• Верхний край заливки отмечается на внутренней части опалубки.
• Ровность обеспечивается копированием ноля на все углы.
• С отметкой на опалубке совмещаются с расположением в одной трубке жидкости, перенося второй конец в необходимое место.
• Здесь делается засечка на уровне воды. Чтобы повысить контроль, стоит по длине линии соответствующие отметки.

Определение под кладку наиболее высокого угла опоры необходимо для того, чтобы возвести ограждающие конструкции. При этом, можно воспользоваться измерениями, сделанными заранее, выбрав из них максимально высокую точку.

Подготовка к использованию

Хотя в работе гидроуровень очень прост, но все же требует к себе аккуратности и внимания. Перед началом работы надо провести некоторую подготовку, а именно: пропустить через трубку мыльный раствор, чтобы избавиться от маслянистой жидкости внутри, наличие которой может искажать показатели. Потом наполнить систему водой. Жидкость можно окрасить каким-либо пищевым красителем или марганцовкой для лучшего результата измерений. Как вариант используют кипяченую или дистиллированную воду. Для работы при отрицательных температурах использовать незамерзающую жидкость.

Наливать воду прямиком из крана не рекомендуется, потому что там может быть много пузырьков воздуха. Существует два способа наполнения шланга:

1. Набрать воду в ведро и поставить его на возвышенность (оптимально 2 метра). На дно ведра положить один конец уровня, а через второй потянуть воду, чтобы она свободно потекла.
2. Один конец с колбой опустить как можно ниже к земле, а в отверстие второго вставить воронку и равномерно из ковша влить в систему воду.

После этого следует проверить трубки на наличие воздуха. Для этого складываем трубку пополам концами вверх, прижать их друг к другу, легонько постучать по трубкам — пузырьки воздуха после такого воздействия поднимутся вверх и выйдут потихоньку своим путем.

https://youtube.com/watch?v=BiaiMJmWPu4

Что такое гидроуровень и для чего он нужен?

Гидроуровень поможет установить отклонение от горизонтали и вертикали

Создавая какую-либо постройку или производя строительные внутренние отделочные работы, необходимо, чтобы фундамент, пол, стены, потолочные перекрытия, дверные и оконные проемы располагались в одинаковых горизонтальных и вертикальных плоскостях.

Для этого применяют уровни – устройства, которые способны показывать отклонение от горизонтали и вертикали.

На сегодняшний день существует 3 вида уровней, которые широко применяются при организации строительных работ, это:

• капельный уровень;
• гидроуровень;
• лазерный уровень.

Лазерный уровень работает от батареи

Лазерный уровень является современным измерительным устройством, которым удобно пользуются строители в любом помещении и на улице.

Данный прибор является электронным изделием, работающим от аккумуляторной батареи, и имеет достаточно большую цену. Не каждый хозяин дома и даже строитель может себе позволить его приобретение.

Обычный капельный уровень – это незаменимое устройство при применении строительных работ, но оно теряет свою эффективность, когда необходимо делать замеры на конструкциях, находящихся на расстоянии друг от друга более 2 м.

Данное устройство недорогое и дает достаточно точные показания

Водяной уровень – это достаточно простой инструмент, который имеет небольшую цену и способен выдавать достаточно точные значения. Многие профессионалы справедливо считают, что данное устройство при выполнении частных строительных работ незаменимо.

Сфера применения уровня водяного типа достаточно разнообразна. При помощи гидроуровня возможно выставлять свайный и ленточный фундамент, определять перепад высоты. Устройство широко применяется при ремонтных работах и организации напольного настила (чернового и финишного).

Это будет иметь большое значение при организации систем канализации и водоснабжения, а также ухода сточных вод.

Гидроуровень — что он из себя представляет

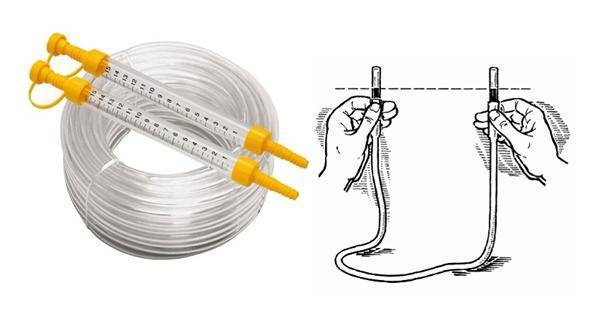

Принцип работы водяного уровня достаточно прост, он основан на физическом законе «о сообщающихся сосудах», в котором говорится, что если 2 сосуда соединить между собой шлангом или другим связующим материалом, по которому способна перемещаться жидкость, и наполнить водой или другим текучим материалом, уровень жидкости всегда будет сопоставим. Это значит, что, находясь на одной плоскости 2 сосуда, будут показывать 1 уровень воды, если же 1 сосуд приподнять, то в нем уровень текучего вещества уменьшится, соответственно во 2 емкости – увеличится.

В принципе, 2 сосуда – это 2 колбы гидроуровня, в которые наливается жидкость, и также они соединяются между собой прозрачной пластичной трубкой. На каждую из колб нанесена градуированная шкала, которая и позволяет определить, насколько миллиметров 2 сравниваемых предмета имеют перепады по горизонтальной плоскости.

Замеры удобнее делать вдвоем

Если гидроуровень будет применяться при выполнении внутренних работ, то достаточно длины трубки до 8 м, если даже длина полового перекрытия или потолочных балок превышают это расстояние, всегда выставляют дополнительные реперы (маяки), которые являются вспомогательным элементом для проведения качественной разметки.

Для наружных строительных работ, связанных с возведением строений, целесообразно выбирать длинные шланги 10-20 м длиной, чтобы была возможность провести замеры по диагоналям фундамента или дома в целом.

Наглядный пример использования гидроуровня, изготовленного своими руками, вы можете увидеть на схеме.

Текст видео

Прекрасная альтернатива гидроуровня – лазерный уровень – https://goo.gl/RkmMuN Как пользоваться гидроуровнем! В наш век, когда при строительстве мы используем новейшие технические приспособления, такие как лазерный уровень, старые проверенные инструменты уходят в кромешную тень! Всё меньше простых людей умеет, да и хочет знать, как устроенны строительный отвес, гидроуровень и угольник. Так нельзя – это не правильно! И канал «Парни из Камня» не хочет забывать наработки наших предшественников в строительстве. Яркое видео №97 – «Как пользоваться гидроуровнем»! Гидроуровень с виду простенький гибкий шланг и не более того, если Вы, конечно, не знакомы с трудами Паскаля. Правильно, закон сообщающихся сосудов в действии! При таких знаниях шланг (гидроуровень) легко превращается в очный инструмент для нахождения горизонта! При строительстве фундамента на открытом пространстве – лазерный уровень бесполезен, при севших батарейках – работать с лазером не выйдет. А работа наша не должна стоять! Смотрите видео №97 «Как пользоваться гидроуровнем», не забывайте наставления масонов!

Читать также: Как работать краскопультом видео

Инстаграм – молодой портал, но там сгодятся фоты о работе с гидроуровнем – https://www.instagram.com/guys_stone_/ Йоу, для Вас и только Вас, видео о том, как при заливке фундамента правильно пользоваться гидпроуровнем – https://www.youtube.com/c/Guysstone И Вконтакте теперь весь на ушах! Видео №97 о захватывающем устройстве гидроуровня – https://vk.com/guysstone

Коллекция нашего канала просто потрясает! К видео о гидрашке мы предлагаем еще три выпуска необходимых Вам на вашей стройке: №1 Работа с гидроуровнем поможет определиться с чего начать ремонт где захотите –

О, гидроуровень! Мы помни, как работать с тобой!

How to use the hydro level! In our age, when in the construction we use the latest technical devices, such as laser level, the old proven tools go into total shadow! Fewer ordinary people can, and wants to know how the dispensation plummet, hydro level and square . So you can not – it’s not prvilno! And the channel «Men of Stone» does not want to forget the achievements of our predecessors in the construction of . Bright Video №97 – «How to use the hydro level»! Gidrouroven seemingly simple hose and no more than that, if you are, of course, are not familiar with the works of Pascal. That’s right, the law soobschayaschihsya vessels in action! #Гидроуровень #КирпичнаяКладка #Инструмент

Строитель 4 разряда

Гидроуровень является строительным инструментом, который используется для определения уровня поверхности, расположенной на определенном расстоянии. Внешне прибор напоминает гибкую трубку со шкалой. Перед тем как пользоваться водяным уровнем, рекомендуется ознакомиться с принципом его работы. В его основе лежит закон Паскаля о сообщающихся сосудах. Определение уровня производится относительно положения горизонта.

Читать также: Граверный инструмент по металлу

Описание и характеристики инструмента

Водяное устройство состоит из шланга и двух резервуаров. Его применяют при монтаже подвесного потолка, заливке стяжки. Он помогает выровнять предметы, расположенные в различных помещениях.

Для упрощения работы с гидроуровнем рекомендуется использовать трубки с большим диаметром. Они обеспечивают легкое прохождение воды. Оптимальная длина трубки — 3-30 м. Водяной инструмент весит до 1 килограмма. Работать с водяным уровнем смогут не только специалисты, но и начинающие строители.

Чтобы проверить точность работы устройства, соизмеряется жидкость в двух ёмкостях. Чтобы отметить заданную высоту на объекте, один резервуар держится в определенной точке, а второй — перемещается в пространстве.

В этом видео вы узнаете как работать с гидроуровнем:

На крупных строительствах используют лазерный уровень с лучом длиной в 100 метров. Чтобы определить отклонения в любой плоскости, используют пузырьковый уровень. Он представлен в виде прямого корпуса в 15-200 см с колбами и жидкостью. Учитывая положение пузырька, определяют угол наклона устройства относительно поверхности.

Как пользоваться гидроуровнем — обучаемся применению разными способами

Строительный гидроуровень, как и любой другой измерительный инструмент, перед применением нуждается в подготовке. Эта подготовка включает в себя заправку прибора жидкостью. Заливаемая жидкость в виде обычной воды предварительно окрашивается в яркий цвет, что повышает точность измерений. Окрашивание воды в яркие цвета не является обязательным условием, но это положительно влияет на точность измерений.

Это интересно! Если прибор не новый, то перед его эксплуатацией нужно промыть мыльным раствором шланг. Это повысит точность проведения измерительных работ.

При заливании воды внутрь прибора нужно смотреть, чтобы в шланге не образовывались пузырьки воздуха. Их присутствие недопустимо, так как это приведет к получению неточных данных. Заливать воду нужно до момента, пока вся трубка не заполнится водой, и при этом будут отсутствовать воздушные пузырьки. Как правильно заливать жидкость в прибор, показано на схеме ниже.

После того, как прибор будет заполнен водой, можно приступать к его калиброванию. Калибровка нужна для того, чтобы получить точные результаты. Процедура представляет собой совмещение двух колб друг с другом, и доливание воды до совмещения на одинаковом значении.

Этим значением является нулевая отметка, но вовсе не обязательно заполнять колбы водой до совмещения жидкости на нулевом показателе. Для этого подойдет любое значение, которое нужно обязательно запомнить. В этом и заключается весь процесс калибрования гидроуровня. Когда прибор готов к применению, рассмотрим первый вариант его использования:

Подносим первый резервуар к поверхности, и совмещаем уровень воды на нулевом значении с предварительно нанесенной отметкой на стене. Эта отметка устанавливается в зависимости от выбранной высоты монтажа потолка или уровня заливки бетона
Один человек после совмещения резервуара на нулевом значении с отметкой на стене должен удерживать ее в неподвижном состоянии
Второй человек перемещается на другую поверхность, где необходимо выровнять плоскость. Эта отметка будет соответствовать по высоте с той, которая предварительно выбрана на первой стенке

Для этого прикладывается колба к стенке, и перемещается до момента, пока вода в колбе не установится на нулевом значении
При перемещении важно контролировать, чтобы трубка не изгибалась, что очень часто случается, если используется прибор с длинным шлангом
После этого делается отметка на стенке маркером или мелом, и получаем две точки, расположенные в одной плоскости. После этого нужно провести прямые линии по периметру, и соединить их

https://youtube.com/watch?v=z65h1KYdKrk%3F

Как видно, пользоваться этим прибором вовсе не трудно. Если обе колбы заполнены до отметки, которая не соответствует нулевому значению, то замеры проводятся по аналогичному методу. Это второй способ, как пользоваться гидроуровнем:

1. Запоминаем значение, на котором уравновесилось значение жидкости в обоих резервуарах (например, +3) при калибровании
2. Подносим первый резервуар к поверхности, и совмещаем с предварительно поставленной отметкой на стене колбу на том значении, которое было зафиксировано при калибровке (т.е. +3)
3. Один человек держит первый резервуар, а второй перемещается к другому объекту, и прикладывает колбу к стенке, и добивается, пока жидкость в колбе не достигнет отметки +3
4. После этого ставится пометка на стенке

Принцип измерения по второму способу полностью аналогичен первому, за одним небольшим исключением — необходимо запомнить значение уровня жидкости при калибровке. Именно от этого значения зависит точность результатов.

Это интересно! Если задаетесь вопросом, как пользоваться гидроуровнем одному человеку, то здесь все достаточно просто. Для этого следует воспользоваться скотчем или гвоздем. С их помощью фиксируется первая колба после совмещения с предварительно-поставленной отметкой на стене. Зафиксированная колба остается на месте, и мастеру необходимо переместить на другую поверхность, где и осуществляется нанесение второй отметки.

Преимущества и недостатки

Строительный инструмент на рынке представлен в нескольких размерах, и имеет такую длину шланга:

• три метра;
• пять метров;
• семь метров;
• десять метров;
• пятнадцать метров;
• двадцать метров.

Разная длина шнура позволяет делать разметку на разной высоте и в разных по площади помещениях.

Среди плюсов строители отмечают:

• точность;
• удобство в применении;
• небольшой вес;
• возможность работать в больших по площади помещениях.

Среди минусов отмечены следующие:

• высокая чувствительность к повышенной температуре воздуха;
• попадание в систему воздуха;
• замутнение шланги;
• невозможность работать в очень маленьких по площади помещениях.

В зависимости от фирмы-производителя, цена на гидроуровень варьируется в пределах от 30 до 300 рублей. Положительные рекомендации на строительном рынке получил водяной уровень фирмы Зубр (МАСТЕР), он имеет разную маркировку, в зависимости от длины шланга.
