Как определить и рассчитать мощность сплит-системы для дома

Потребляемая мощность кондиционера

Все сетевые приборы, в том числе кондиционеры, являются потребителями электрической энергии. Она преобразуется в механическую, и затрачивается на преодоление сопротивления воздуха, при его перемещении, для воспроизводства попутных функций, связанных с энергозатратами.

Потребляемая мощность кондиционера, измеряемая в кВт в несколько раз меньше мощности охлаждения. Это связано с особенностями климатического оборудования. Энергия затрачивается только на перемещение воздушных масс, и КПД установки по потребляемой мощности 250-300%. Это значит, для  бытового кондиционера, с мощностью охлаждения 2кВт, используется мотор с потребляемой мощностью 700 Вт, который включается в бытовую однофазную сеть.

В паспортных данных и на корпусе аппарата обозначена мощность кондиционера, при охлаждении, она больше потребляемой примерно в 3 раза. Выбирая кондиционер, исходят из потребности охлаждающей мощности. Для помещения высотой до 3 м, на 10 квадратных метров требуется 1 кВт. Показатель базовый при расчетах по выбору климатической системы. В зависимости от сложности конструкции, площади остекления, дверей, потребуется большая мощность охлаждения.

Если кондиционер может работать на охлаждение/нагрев, в конструкции используется дополнительное оборудование. При этом тепло забирается из наружного воздуха и подается в помещение. То есть при обогреве помещения блоки выполняют обратную работу, потребляемая мощность кондиционера не тратится на нагревательный элемент. Такие системы стоят дороже, так как в систему включается тепловой насос.

Как рассчитать мощность потребления кондиционера для комнаты

Рассчитать, мощность кондиционера как для комнаты, так и для любого бытового помещения, можно самостоятельно.

Возьмем комнату: площадь 20 кв. м, высота потолков 3 м, проживает 1 человек, есть компьютер, телевизор и холодильник. Комната солнечная, оргтехника работает поочередно.

Расчет:

  • Тепловые притоки в комнату складываются от стен и потолка Q1, от человека Q2 и от техники, выделяющей тепло Q 3.
  • В солнечной комнате для определения Q1 применяется q 20х3х40/1000 = 2,4 кВт. Q2 принято в спокойном состоянии 0,1 кВт. Q3 определяем суммой  тепловыделения компьютера, как наиболее затратного – 0,3 кВт и холодильника 30% от мощности в 150 Вт – 0,05 кВт. Тепловыделение – 2,4 кВт + 0,1 Квт + 0,35 кВт =2,85 кВт.
  • Используя Q range (-5~+15)% нужно искать кондиционер с мощностью охлаждения 2,7 – 3,3 кВт.
  • Выбираем по таблице модель подходящей мощности.

Самостоятельно выбирая климатическую систему по мощности охлаждения, необходимо учитывать, что мощность кондиционера может быть не в киловаттах , а в единицах  BTU/час, этот показатель отвечает британской системе измерения дюймы/фунты. Можно воспользоваться табличкой, которая связывает модельный ряд с мощностью кондиционера, по британской и международной системам.

РядBTUкВтРядBTUкВт
770002,1363600010,6
990002,6424200012,3
12120003,5484800014,0
18180005,3545400015,8
24240007,0565600016,4
28280008,2606000017,6

Зная охладительную способность, всегда можно определить сколько мощности в единицах измерения потребляет кондиционер.

Важно правильно выбрать сплит систему, оконный или напольный кондиционер. Излишняя потребляемая мощность  может привести к нарушению режима. Так, расчеты по небольшой комнате позволяют подобрать мобильный блок, настенный и оконный кондиционер

Напольно- потолочные  и канальные fggfhfns используются если площадь больше 26 кв. метров

Так, расчеты по небольшой комнате позволяют подобрать мобильный блок, настенный и оконный кондиционер. Напольно- потолочные  и канальные fggfhfns используются если площадь больше 26 кв. метров.

Виды

Существует много разновидностей сплит-системы, которые различаются по мощности, месту эксплуатации и формам.

Настенная

Ее называют бытовой или домашней, поскольку чаще, в жилых помещениях устанавливается именно она. Достоинство этого вида заключается в низкой стоимости, так как его можно приобрести за 12000 р. Стандартно уличный блок устанавливается под окном, а комнатная часть монтируется под потолком для большего радиуса обдува.

Потолочная и напольно-потолочная

Этот вид сплит-систем менее распространен, однако удобен. Комнатный блок можно установить в нижней части стены или на потолке, но только если у вас нет натяжного потолка. Если устройство установлено в нижней части комнаты, тогда поток воздуха будет направлен вверх, а струя потолочного кондиционера будет обдувать по горизонтали. Это избавит вас от прямых попаданий, а комната будет охлаждаться равномерно.

Существуют улучшенные конструкции, способные одновременно захватывать четыре направления, при этом с помощью пульта управления вы сможете изменять мощность каждого из них.

Канальная

Устройство чаще используется в офисах и магазинах, поскольку его средняя мощность составляет 10–23 кВт. Особенностью таких сплит-систем является возможность охлаждать сразу несколько комнат. Стандартно поток струи подается для всех разветвлений одинаково, поэтому, если вы хотите подавать для каждой комнаты отдельную температуру, вам придется устанавливать дополнительные электроприводы и термостаты в каждую комнату.

Мульти сплит-системы

Устройство состоит из одного уличного блока и нескольких комнатных. Оно позволяет охлаждать до 5 комнат одновременно, при этом температуру каждого блока можно менять при помощи пульта дистанционного управления.

За счет большого количества шлангов, компрессоров, проводников и вентиляторов, монтировать мульти-систему сложно и долго. Чаще конструкция используется в комплексных бизнес-центрах и промышленных помещениях, поэтому называется промышленной.

Существует два вида мульти сплит-систем:

  • Фиксированная. Предоставляется в готовом комплекте. Вы можете самостоятельно выбрать необходимое количество внутренних блоков. В дальнейшем нельзя будет добавить или убрать блоки самостоятельно.
  • Наборная. Этот вариант отличается возможностью одновременного подключения разного количества блоков.

Универсальное устройство дает возможность подключить любой по типу и виду блок.

Инверторная

Инверторный тип устройства оснащен электроприводом, способным автоматически регулировать обороты вентилятора. Если задать соответствующую температуру, то он будет ее поддерживать не постоянным запуском электропривода при изменении показателей, а постоянным изменением оборотов. То есть, двигатель будет работать постоянно, постепенно изменяя обороты. Такой электропривод актуален в местах постоянного присутствия людей. К ним относятся офисы, магазины, конференц-залы и другие публичные места.

Инверторный кондиционер отличается от стандартного меньшим потреблением электроэнергии и большей износоустойчивостью двигателя.

Сплит-системы для аллергиков

Для аллергиков существуют напольные и настенные кондиционеры. Эффективнее очищать воздух будет настенный тип устройства, поскольку из-за сложной конструкции будет происходить улучшенная фильтрация. Внешне сплит-система для аллергиков ничем не отличается от стандартной, но в нем есть отсек для фильтра. У бюджетных моделей есть ограничения по типу фильтров, так как для сложной процедуры фильтрации потребуется мощный компрессор. Дорогие сплит-системы оснащены несколькими порогами, создавая ступенчатую фильтрацию.

Дизайнерские модели

Процесс обработки, охлаждения или нагрева воздуха, в дизайнерских сплит-системах происходит аналогично стандартным. Вся разница заключается во внешнем виде. Такие сплит-системы обычно выделяются уникальными формами и расцветками, чтобы можно было максимально соответствовать интерьеру.

На рынке набирают популярность замаскированные кондиционеры, представляющие собой картины или какой-либо уникальный материал. Причем форма сплит-системы уже не стандартная, а квадратная, прямоугольная или закругленная. Как правило, такие устройства считаются самыми дорогими.

И другие параметры, влияющие на мощность кондиционера

Немаловажное значение будет иметь расположение комнаты. К примеру, если она находится на верхнем этаже дома, в котором по проекту отсутствует чердак

Через кровельную конструкцию, как бы вы ее не утепляли, тепловые потоки обязательно будут проникать внутрь здания. Особенно это касается помещений последнего этажа. Поэтому при расчете мощности кондиционера надо к полученному значению прибавить 15%. И на этом проблема решается.

Следующий параметр, влияющий на выбор мощностной характеристики, это площадь остекления. Приведенный выше расчет данную характеристику учитывает лишь косвенно. То есть, ее не надо учитывать, если площадь окон не превышает 2 м². В остальных случаях, с увеличением квадратуры, придется изменять и мощность кондиционера. При этом учитывается вот такое соотношение – на каждый дополнительный квадратный метр окна (превышающий 2 м² предел) надо прибавлять 100-200 Вт.

На что еще надо обратить внимание. Сегодня все чаще потребители обращают внимание на энергоэффективность приобретаемой техники

И чем она выше, тем меньше придется платить за израсходованные киловатты электроэнергии. Что касается кондиционеров, то здесь необходимо учитывать два коэффициента:

  1. Энергетической эффективности с аббревиатурой EER. По сути, это соотношение двух мощностей: охлаждения и потребления электричества.
  2. Теплового преобразования – COP. То же самое, только при работе на обогрев. Обычно данный коэффициент по значению выше, чем первый.

Если говорить проще, то чем выше оба коэффициента, тем по энергоэффективности агрегат лучше. То есть, он работает экономичнее. Введена буквенная система обозначения, которая упрощает цифровые значения. Здесь буква «А» — это наивысший показатель энергоэффективности, а «D» наименьший. К примеру, EER при обозначении «А» составляет 3,2 и выше, а при «D» не более 2,2.

Надо обратить внимание на тот факт, что оба коэффициента, как говорится, предназначены для лабораторных условий эксплуатации, где не учитываются побочные нагрузки. В принципе, для обывателей этого бывает достаточно

Но специалисты в расчетах используют поправочные коэффициенты с учетом температуры на улице, солнечно ли или облачно, сезонные факторы и прочее.

Пример расчёта

Рассмотрим, как произвести расчёт системы кондиционирования жилого помещения с площадью в 30,0 квадратных метров и его высоте 3,0 метров, где проживают три человека и стоит компьютер. Чтобы учесть компенсацию теплопритока от пола, потолка, стен и окон нужно:

30,0 кв.м * 3,0 м * 35Вт/кб.м = 3,15кВт.

Чтобы учесть компенсацию теплопритока от присутствующих в данном помещении людей, надо: 0,1кВт * 3 =0,3кВт.

Величина тепла, исходящего от компьютера постоянна (как установили выше) и составляет —0,3кВт.

Таким образом, сложив все величины теплопритоков, получаем нужную для указанного помещения мощность кондиционера:

3,15кВт + 0,3кВт +0,3кВт =3,75кВт

Разновидности конструктивного исполнения

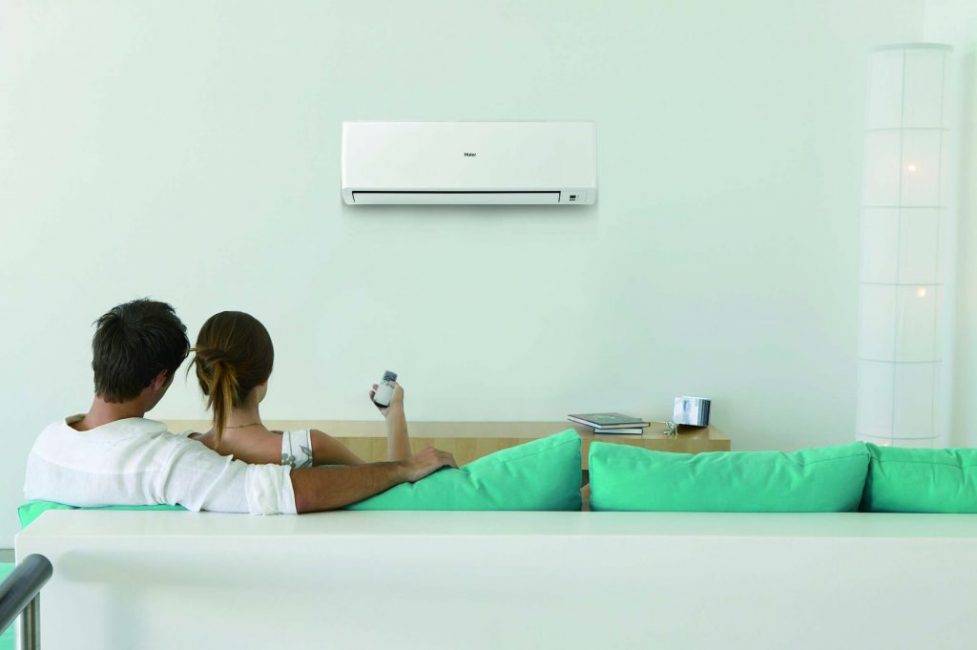

Внутренний блок кондиционера

По конструктивному исполнению различаются два типа кондиционеров – моноблочные и состоящие из двух блоков. Двухблочный вариант также именуют сплит-системой.

Моноблочные устройства

Моноблочный кондиционер выглядит как цельный корпус, внутри которого размещены все компоненты, необходимые для работы оборудования. К ним относится компрессор, фильтр для очистки поступающего снаружи воздуха, вентилятор, испаритель и конденсатор. Органы управления устройством располагаются на корпусе моноблока.

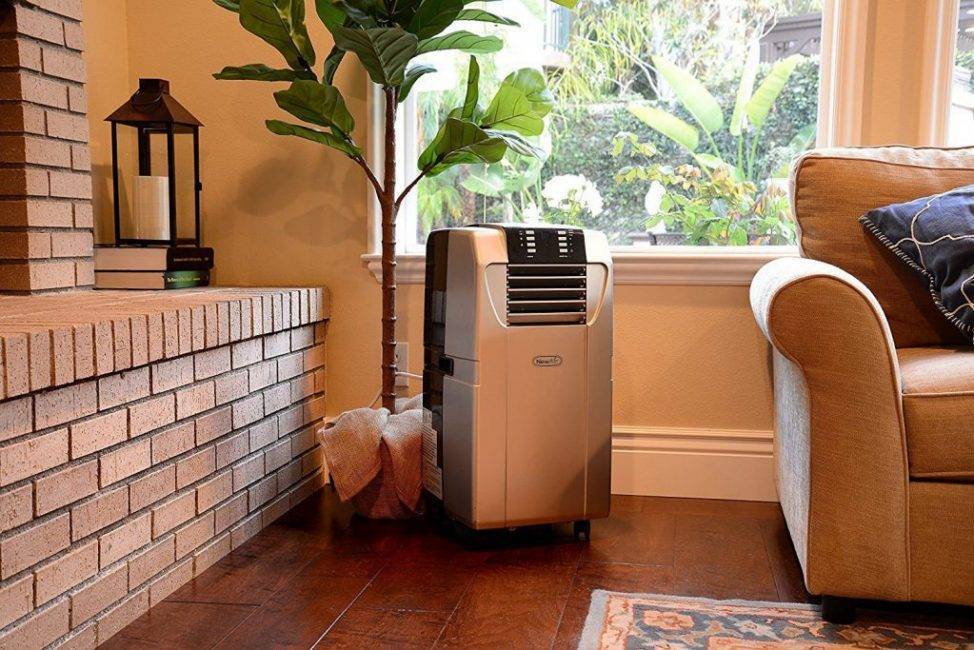

Напольный моноблок

Различаются моноблоки:

  • оконные (встраивают непосредственно в проем окна)
  • напольные (располагают вблизи окна на полу, гофрированными трубами подсоединяют к каналам, врезанным в окно, или просто трубы выводят на улицу через открытую створку)

Напольные модели также именуют мобильными – их легко отсоединить от каналов и установить на новом месте. Конденсат из таких моноблоков требуется удалять вручную.

Моноблочные кондиционеры недороги, просты в установке – смонтировать оборудование можно своими силами. При этом спрос на такую технику неуклонно падает – она имеет низкую производительность и заметно шумит при работе.

Двухблочные устройства

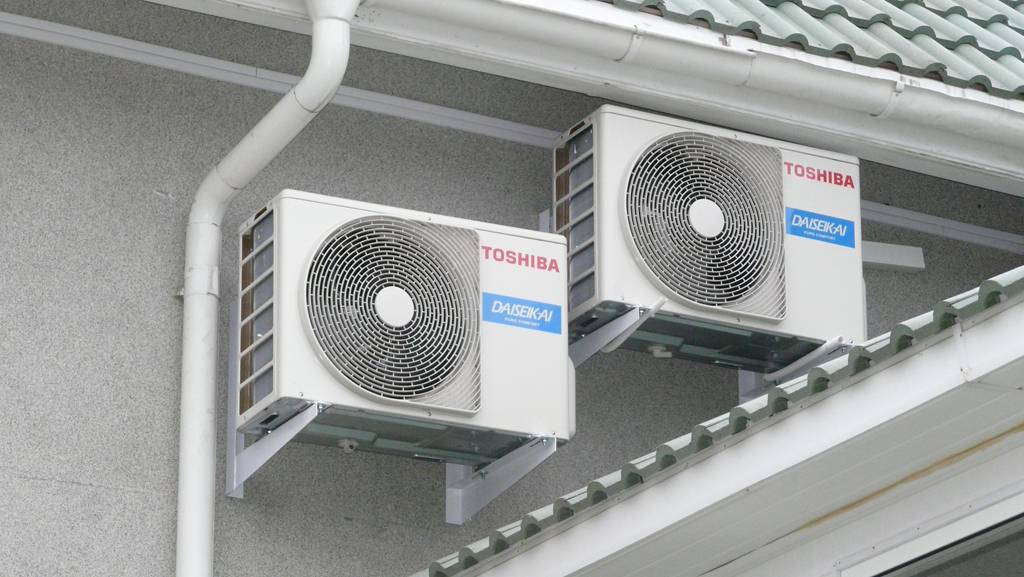

Внешний блок кондиционера

В составе сплит-системы два блока: внешний (с конденсатором и компрессором) монтируется снаружи строения на стене, а внутренний (с испарителем) размещается в помещении. Блоки соединены магистралью, предназначенной для циркуляции хладагента.

К кондиционерам данного типа относится мультисплит-система, состоящая из внешнего блока повышенной мощности и нескольких внутренних, которые можно установить в разных помещениях.

  • Настенные. Внутренний блок крепится на стену, с внешней стороны которой смонтирована наружная часть двухблочного кондиционера
  • Напольно-потолочные. Если остекление занимает значительную площадь стены, используется внутренний блок, который можно закрепить около стены на потолке или установить на полу
  • Кассетные. Блок рассчитан на скрытый монтаж в навесном потолке. Такие модели больше подходят для помещений большой площади в зданиях общественного назначения
  • Канальные. Внутренние блоки также монтируются в подвесном потолке. Такие системы принято устанавливать на промышленных, торговых и спортивных объектах с большими площадями

К достоинствам сплит-систем относятся широкие функциональные возможности и экономный расход электроэнергии. Благодаря небольшому уровню шума, акустический комфорт в квартире будет обеспечен даже в ночное время, когда посторонние звуки особенно слышны и могут мешать сну. Стоит отметить и богатый набор функций оборудования, удобство дистанционного управления.

Недостатком такой климатической техники является высокая цена, а также необходимость обращаться к мастерам для монтажа и обслуживания системы кондиционирования.  Перед покупкой сплит-системы необходимо удостовериться, что местные власти не запрещают монтировать внешние блоки кондиционеров на фасаде дома.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Производим расчёт по упрощённой методике

Итак, исходя из решения, оптимизировать вариант покупаемого прибора применительно к своей конкретной квартире, попробуем рассчитать кондиционер по высоте потолков. Для этого существует следующий приблизительный расклад: при потолочной высоте в 2,8 — 3,0 метра на 10 кв. метров жилой площади рассчитывают 1кВт мощности кондиционирования прибора.

Это означает, что при выше оговоренной высоте помещения вполне достаточно просто величину его площади разделить на десять, таким образом, получив необходимый уровень мощности охлаждения вашего будущего кондиционера.

То есть для, скажем, 20 кв. метров жилого помещения, следует приобрести прибор мощностью в 2,0 кВт, для 45 кв. метров — 4,5 кВт и т.д.

Операции, основанные на объёме помещения

Самые корректные вычисления МО кондиционеров проходят на основе удельного параметра холода на кубический метр помещения. Особо эффективны эти расчёты, если по площади помещение приближено к 70 кв.м.

Как выполнить подбор кондиционеров по площади помещения? Для операций задействуется удельная мощь (буква q). Её значения при некоторых световых условиях комнаты указаны в таблице:

Значения Вт/куб.м.Световые условия
30Затенённость
35Средняя освещённость
40Солнечная сторона

Мощь для компенсации тепловых притоков через строительные составляющие вычисляется таким способом:

Q1 = q x V, (V – объем помещения).

С условием нахождения в помещении жильцов и бытовых аппаратов к вычисленному значению (Q1 ) приплюсовываются Q2 (тепло от жильцов по нормативным документам) и Q3 (тепло от бытовых приборов).

Q3 варьируется в зависимости от целей бытовой техники.

  1. При работе компьютера Q3 поднимается на 250-300 Вт.
  2. При работе оргтехники – на 30 % от поглощаемой электрической силы.

Расчёт удельной мощи следующий:

Q = Q1 + Q2 + Q3.

В данном примере потолки по высоте достигают 2,7 м. Объём обнаруживается так: 20 (площадь) х 2,7 = 54 куб.м.

Средний параметр удельной МО = 35 Вт/куб.м. (по таблице). С его учётом операция такова: Q1 = 35 х 54 = 1890 Вт. К результату приплюсовываются Q2 и Q3. Получается:

Q = 1890 + 130 + 300 = 2320 Вт.

Вычисление производительности по квадратуре помещения

Второй доступный способ – это расчет мощности кондиционера по площади помещения. Это излюбленная методика торговых представителей, напоминающая подбор отопительной техники по удельному количеству тепла на единицу площади. Суть такова: при высоте потолков до 3 м на 1 м2 комнаты должно выделяться 100 Вт энергии холода. То есть, для помещения 20 м2 потребуется кондиционер мощностью 2 кВт. Если же потолки выше, чем 3 м, то удельная холодопроизводительность принимается не 100 Вт/ м2, а больше, в соответствии с таблицей:

В дополнение к затрачиваемому количеству холода на всю площадь помещения к нему прибавляется мощность на компенсацию тепловых поступлений от постоянно находящихся в комнате людей и бытовой техники. При этом предлагается принять следующие значения выделяющейся теплоты: от 1 человека – 300 Вт, от единицы бытового оборудования – также 300 Вт. Это значит, что если в вышеупомянутом помещении 20 м2 постоянно находится 1 человек, работающий на компьютере, то к полученным 2 кВт надо прибавить еще 600 Вт, итого 2.6 кВт. Подробности можно просмотреть на видео:

Расчет мощности охлаждения кондиционера

Существует установленный параметр, согласно которому для охлаждения помещения с объемом в 30 м3 нужен прибор с мощностью в 1 кВт. Если учитывать площадь помещения, то на кондиционер с мощностью в 1кВт может охладить 10 м2. Именно это соотношения используют многие консультанты и люди, которые сталкиваются с выбором сплит системы. Но, это соотношение не является точным вариантом расчета мощности охлаждения кондиционера. Если вы хотите быть уверенными в правильности выбора, то вам необходимо точно рассчитать мощность кондиционера с учетом всех факторов.

Итак, как рассчитать мощность сплит системы, и на какие факторы при этом стоит обратить внимание:

В каком месте будет устанавливаться агрегат. Сегодня их устанавливают и в магазинах, и в офисах, и в квартирах и других жилых и нежилых помещениях

Если вы проживаете в двух комнатной квартире и хотите создать в ней комфортные условия проживания, то лучше обратить внимание на мульти-сплит систему, которая имеет блоки с разной мощностью. Если же вы хотите установить данную технику в спальне, то не стоит рассматривать вариант с напольным моноблочным кондиционером, который в процессе работы издает сильный шум

Конечно, такой техникой можно охладить помещение, но взамен вы нарушите тишину, которая просто необходима для отдыха.
При расчетах и выборе техники стоит учесть ее назначение. Большинство приборов могут не только охлаждать помещение, но и обогревать его. Также есть кондиционеры, которые просто охлаждают помещение. Достоинством такой техники является низкая стоимость. Также стоит обратить внимание на другие функции сплит системы. Некоторые кондиционеры работают с воздухом, который находится внутри комнаты. А есть и такие системы, которые проводят подачу свежего воздуха с улицы.
Для того чтобы точно рассчитать параметры сплит системы, необходимо учесть точную площадь помещения. Даже 1 м2 может повлиять на эффективность выбора. Таким образом, можно подобрать сплит систему по площади квартиры.
На эффективность работы кондиционера влияет и количество комнат в квартире или магазине. Существуют некоторые системы, которые могут обслуживать несколько помещений одновременно. К такой технике относят мульти-сплит системы, которые устанавливаются на стены, а также промышленные кондиционеры, основной особенностью которых является высокая производительность охлаждения.

Наличие определенной техники, которая выделяет тепловую энергию в процессе эксплуатации. К такой технике можно отнести кухонную плиту, компьютер, электрочайник и другие. Наличие дополнительных источников тепла приводит к повышению мощности охлаждения. Таким образом, повышение продуктивности агрегата компенсирует наличие источников тепловой энергии.
Особого внимания нужно уделить и окнам. Большую роль в охлаждении комнаты играет количество окон, их размеры, а также то, на какую сторону они выходят. Особенно этот фактор стоит учесть тогда, когда в комнате установлены обычные деревянные окна без стеклопакета. Ока являются основной конструкцией, через которую в помещение поступает тепло. Поэтому, при расчете необходимо учесть все, что связано с окнами.
Количество проживающих в комнате людей. Человеческое тело выделяет близко 100 Вт. Поэтому, необходимо учесть этот фактор, для того чтобы компенсировать данный источник тепловой энергии.

Зная все эти факторы можно точно рассчитать производительность данной техники, и выбрать оптимальный вариант для себя.
