Назначение и принцип работы шумоглушителя для вентиляционных систем

Размеры устройства и шумопоглощаемость

Для мощной вытяжки подойдет устройство длиной 120 см

Выбирая глушитель вентиляционный, нужно ориентироваться на соответствие его габаритов параметрам воздуховода, размерам и планировке помещений. Оптимальным вариантом считается дина изделия 60-80 см. Такой протяженности обычно хватает, чтобы эффективно нейтрализовать звуки, которые издают лопасти бытового вентилятора. Если вытяжка мощная и громкая, потребуется взять устройство протяженностью 120 см. Более крупные устройства брать или делать не стоит, так как они становятся источниками косвенного шума. Лучше поставить два средних устройства или разобрать одно крупное и установить половины на расстоянии 70-100 см друг от друга.

Вторым фактором, на который нужно обратить внимание, является показатель снижения громкости производимых техникой звуков. Оптимальным считается уровень 10-15 дБ

Данная информация указана в инструкции к товару. Если при практических замерах показатели ниже, это повод сдать покупку обратно в магазин. Скорее всего это подделка, в процессе производства которой была нарушена технология или применялись теплоизоляторы низкого качества.

Рекомендуется ставить глушители впритык к вентилятору. Такой прием позволяет уловить все шумы до момента их проникновения в воздуховод.

Особенности использования шумоглушителя

Конструкция шумоглушителя достаточно проста — при наличии инструмента, умения с ним работать и доступных материалов устройство можно собрать самостоятельно. Тем не менее, готовые изделия более предпочтительны, так как сделаны согласно ГОСТ 22270–76.

Трубчатый прямоугольный шумоглушитель в системе вентиляции легко собрать самостоятельно

Жёстких требований, регламентирующих процесс монтажа шумоглушителя, не существует. Параметры и модель устройства подбираются с учётом индивидуальных особенностей вентиляционной системы.

Место монтажа определяется опытным путём и зависит от общего уровня акустических колебаний на конкретном участке вентиляционной системы. Перед установкой устройства обязательно измеряется уровень шума при помощи профессионального шумомера.

Средняя скорость воздушного потока в системе не должна превосходить рекомендуемые значения для конкретного изделия. Превышение нормы может сказаться на увеличении уровня шума и сделает устройство абсолютно не эффективным. Нежелательно использовать шумоглушители в системах вентилирования, где воздух имеет температуру выше 85 °С, с высоким содержанием опасных газов и вредных примесей.

Для большинства шумоглушителей средние показатели снижения шума варьируются от 10 до 15 ДБ. Если они значительно меньше, то, скорее всего, источник шума никак не связан с поступающим потоком воздуха.

Типы шумоглушителей

Устройство шумоглушителя

Существует несколько видов шумоглушителей для вентиляции:

• пластинчатые или прямоугольные;
• трубчатые.

Пластинчатые шумоглушители для вентиляции представляют собой трубу из оцинкованной стали прямоугольного сечения, разделенную ребрами вдоль. Расстояния между ними от 7,5 до 30 см. Ребра изготавливаются из базальтовой плиты и покрываются звукоизоляционным материалом (минватой, стекловатой, войлоком). При необходимости некоторые из ребер можно убрать, но чем меньше расстояние между ребрами, тем выше шумоизоляция. Одновременно увеличивается сопротивление потоку воздуха, чтобы его уменьшить, поверхности ребер обрабатывают пластиком или антиабразивным материалом. Чтобы, врезаясь в торцы ребер, воздух не создавал дополнительного гула, их снабжают обтекателями.

Трубчатые вентиляционные шумоглушители применяются в системах с вентканалами не больше 50 см. в диаметре. Их конструкция очень проста: две стальные тубы (прямоугольного или круглого сечения) установленные концентрично. Внутренняя труба перфорируется, наружная сплошная. Между стенками труб проложена звукоизоляция слоем 5 см. Чем плотнее материал, тем эффективнее шумопоглощение. Звукоизоляция укладывается в виде мягкого, полужесткого матов или жесткой плиты. Стандартная длина шумопоглощающего участка 50 – 90 см.

Для круглых каналов чаще используют трубчатые шумоглушители, а для прямоугольных (промышленные предприятия) – пластинчатые.

При смонтированном устройстве шум в помещении, расположенном возле вентиляционного оборудования, должен соответствовать санитарным нормам для этого вида помещения.

Цена шумоглушителя для вентиляции зависит от его длины. Стандартные изделия производятся 60, 90 и 120 см длиной. Но по индивидуальному заказу изготавливаются шумоглушители для вентиляции любого размера и диаметра. Цена в таком случае подсчитывается в каждом отдельном случае.

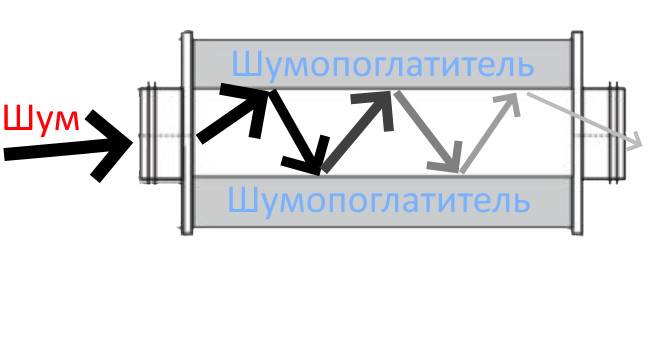

Принцип действия

Шумоглушение вентиляционного оборудования происходит с помощью изменения свойств и характеристик потока воздуха, который пропускается через материал с высоким уровнем звукопоглощения. Дополнительным фактором считают уменьшение звукового колебания, которое образовывается при функционировании установки.

При использовании глушителя устранить шумовые эффекты до конца нельзя, но устройство дает возможность снизить их уровень до минимума.

Обустройство узла не является обязательным, так как вентиляционная сеть может функционировать без него с требуемой эффективностью. Но из-за небольшой стоимости и создания комфортных условий глушитель рекомендуется устанавливать на все вентиляционные системы принудительного типа. Это относится, как к крупным промышленным сетям, так и к бытовым кондиционерам.

Установка узла проводится в оборудованном месте. Монтаж осуществляется внутри или снаружи помещения. Этот момент зависит от расположения вентиляции. Если система вытяжная, то устройство располагается на отрезке между вентилятором и центральным участком воздуховода. Приточная установка оборудуется глушителем за воздухоприемным клапаном при условии расположения около окна.

Для всех вариантов шумопоглощение имеет одинаковый принцип действия.

Как сделать шумоглушитель своими руками

Шумоглушитель для вентиляции, монтируемой в частном жилье, можно сделать самостоятельно, не применяя дорогостоящих материалов. Это особенно удобно, когда вентиляция имеет нестандартные размеры, а для изготовления устройства заводским путём требуется ждать около 2–3 недель. К тому же стоимость самодельного шумоглушителя в 2–3 раза ниже заводского аналога.

Необходимый материал и инструмент

Для самодельного шумоглушителя потребуются следующие материалы:

• оцинкованная сетка с ячейками 10?10, 20?20 или 30?30 мм;
• вентиляционная труба диаметром 80–150 мм длиной 400–500 мм;
• оцинкованная труба диаметром 150–250 мм длиной 500–1000 мм;
• пластиковая панель для откосов шириной 150–250 мм длиной 400–500 мм;
• пароизоляционный материал длиной 1 п. м;
• базальтовая вата от производителя в рулонах толщиной 50–100 мм;
• алюминиевая клейкая лента;
• санитарный герметик;
• пластиковые хомуты 8–16 шт.

Из ручного инструмента потребуется подготовить ножницы по металлу, электролобзик, механический пистолет для герметика. Если ранее уже был проведён акустический расчёт, то это сильно упростит процесс изготовления, так как не придётся подбирать параметры опытным путём.

Сначала следует подготовить материал для изготовления шумоглушителя своими руками

Если расчёты не проводились и оптимальный размер шумоглушителя неизвестен, то следует измерить уровень шума в вентилируемом помещении. Далее потребуется найти таблицу с параметрами устройств и величиной их шумоподавления от любого фирменного производителя. На основе данных о шумоподавлении нужно подобрать приемлемые габариты устройства.

Этот способ является простым в реализации, но следует учитывать, что величина погрешности может достигать 20–25%. Более точные результаты можно получить только при выполнении акустического расчёта квалифицированным специалистом.

Процесс изготовления шумоглушителя

Технология изготовления шумоглушителя своими руками состоит из следующих этапов:

1. Для изготовления вентиляционного канала шумоглушителя используется пластиковая труба и сетка. От трубы отпиливаются две заготовки длиной 20–25 см. Сетка размечается по длине и отрезается ножницами по металлу. После этого она скручивается в цилиндр и зажимается 3–4 хомутами до формирования нужного диаметра.
2. Монтажный конец пластиковых заготовок обезжиривается и проклеивается алюминиевой лентой. Сетка надевается на монтажные концы и затягивается для более плотного прилегания. При необходимости её можно перевязать стальной проволокой для формирования более прочного каркаса

   Пустоты с торца следует заполнить шумоизоляционным материалом

3. Собранный каркас обматывается пароизоляционной мембраной. Для фиксации она затягивается парой хомутов. Затем каркас обёртывается слоем звукопоглощающего материала толщиной 10–15 см, который также фиксируется при помощи хомутов.
4. Поверх изоляции надевается труба большего диаметра. Длина её должна быть больше длины внутренней части на 15–20 см. Из пластикового откоса вырезаются два круга, в которых прорезается отверстие под трубу меньшего диаметра. Далее заготовки обезжириваются и надеваются на торцы шумоглушителя.
5. Крайняя часть шумоглушителя обрабатывается растворителем и проклеивается по стыку между торцевой заготовкой из пластика и трубой. Оставшееся пространство заполняется изоляционным материалом. В завершении изоляция обклеивается алюминиевой лентой.

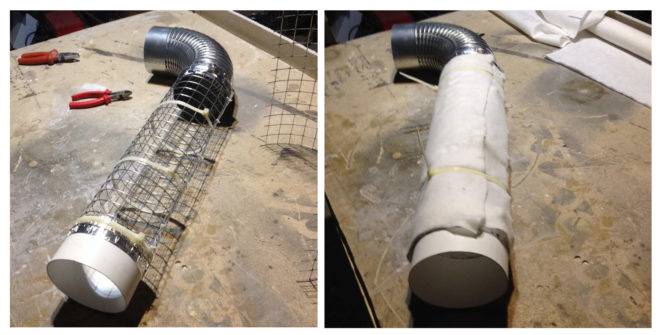

Вот так происходит сборка шумоглушителя из стальной сетки и пластиковой трубы

Перед монтажом все соприкасающиеся части и фасонные элементы обезжириваются. После фиксации стык обязательно проклеивается клейкой лентой, чтобы устранить вибрацию и потерю давления в вентиляционном канале.

Видео: шумоглушитель из пластикового воздуховода

Шумоглушитель — простое и эффективное устройство, особенно в условиях, когда вентиляция работает в круглосуточном режиме. Перед покупкой проконсультируйтесь со специалистом. Это поможет выбрать шумоглушитель с учётом текущих требований и общего уровня шума в вентиляционной системе.

Правила самостоятельной установки

На самом деле правил монтирования этих приспособлений не существует. Устанавливать шумоглушительное устройство можно как на воздуховоды приточной вентиляции, так и на каналы вытяжной вентиляционной системы.

• Полагаясь только на слух, монтировать эти приспособления не следует. Следует сделать акустические замеры.,/
• На основании замеров следует подсоединить шумоглушительное оборудование к воздуховоду, в месте наибольшего шума.
• Можно сделать дополнительную шумоизоляцию, обклеив воздуховод войлоком или обернув его минеральной ватой.
• Если в воздушном потоке вентиляционной системе присутствуют твердые включения, то следует перед шумопоглотителем установить фильтр грубой очистки.

При подборе наиболее эффективного устройства используется довольно сложная система расчета взаимодействия акустических колебаний вентилятора, воздуховодов и самого устройства с проявляемыми звуковыми колебаниями. Для этого используется специализированное оборудование. Но при желании всегда можно изготовить шумоглушитель для вентиляции своими руками, который может уступать по некоторым показателям своим производственным аналогам, но будет существенно дешевле их.

Устройство поглощения шумов в вентиляционной системе своими руками

Для того чтобы сделать такой шумоглушитель своими руками вам потребуется:

• Отрезок оцинкованной трубы совпадающий диаметром с воздуховодом вентиляционной системы. Отрезки продаются длиной 1 м.
• Отрезок трубы, диаметр которой на 60 мм будет больше предыдущей.
• Утеплитель, который является и эффективным звукоизолятором. В качестве него может выступать базальтовая вата, стекловата, любые прессованные органические волокна, пропитанные составом, предотвращающим его горение.
• Пластиковые хомуты и 1 шиферный гвоздь
• Заклепочный пистолет, молоток пассатижи.

Приступаем к сборке

Первый отрезок трубы нужно сделать перфорированным, отступив от обоих краев 100 мм. Для этого использовать гвоздь и молоток. Делать отверстия через каждые 10 мм.
После этого, накрутить на перфорированный отрезок трубы 1 слой базальтового мата, толщиной 50 мм. отступая от краев по 80 мм. Звукопоглощающий материал хорошо стянуть 4 пластиковыми хомутами.
С одного края большей трубы отступить 60 мм, прочертить по окружности линию и до нее сделать надрезы. Каждый «лепесток» согнуть по отмеченной линии под 90° к середине, после чего на каждом сделать отметку, отступая 30 мм от края каждого лепестка и согнуть под °90 вдоль трубы.
Первую заготовку вставляем во вторую, лепестки будут одновременно и упором для изолятора и местом крапления труб между собой.
С другой стороны труб повторить операцию с разрезанием лепестков.
Готовое изделие можно устанавливать в разрыв вентиляционного воздуховода, закрепив хомутами.

Совет: Проводите крепление устройства со всей серьезностью, используйте не только хомуты, но и саморезы. После монтирования шумоглушителя на воздуховод, тщательно промажьте герметиком все стыки и щели.

Если после его установки уровень шума упал хотя бы на 10-15 Дб, то вы получили прекрасный результат, и добились эффективности промышленных аналогов.

Процедура установки

Для установки шумоглушителя в вентиляцию нет каких-то особых рекомендаций и правил. Монтировать эти конструкции можно и на вытяжные каналы вентиляции, и на воздухоотводы приточной вентиляционной системы.

Приводим список рекомендаций от компетентных специалистов, которые будут вам полезны при установке шумопоглотителей.

Перед началом работ необходимо сделать замеры акустики и на их основании подключать шумоглушитель к воздуховоду в том месте, где акустические показатели наиболее высоки. А если воздуховод обклеить, например, войлоком или минеральной ватой, то создастся дополнительная шумоизоляция. При наличии в вентиляционных каналах различных твердых включений в систему монтируется фильтр грубой очистки.

Для выбора наиболее подходящего варианта необходимо иметь на руках сложную систему расчетов совместной работы воздуховода с самим устройством, его звуковыми потоками и воздействия акустических движений вентиляторной части. Здесь вам нужно полностью понять принцип работы всех деталей устройства, а для этого понадобится специальное оборудование.

Экономия при монтаже шумоглушителя

Чтобы не переплачивать, вы можете сделать шумоглушитель для вентиляции своими руками, такой прибор ничем не будет уступать покупному аналогу. Для изготовления приспособления вам понадобятся следующие детали и инструменты:

• оцинкованная труба, подходящая по диаметру к воздуховоду вентиляции, фрагмента, длины 1 метр будет вполне достаточно,
• утеплитель, одновременно являющийся и самим звукоизоляционным материалом. Это может быть базальтовая вата, различные прессованные органические материалы с противопожарной пропиткой или обычная стекловата,
• заклепочный пистолет,
• хомуты из пластика,
• пассатижи,
• 1 шиферный гвоздь,
• молоток.

Пошаговая инструкция

Перечислим этапы работы по сборке вентиляции:

1. На первом отрезке трубы нужно сделать перфорацию, отступая с каждого края по 100 мм, используя молоток и шиферный гвоздь. Расстояние между отверстиями должно составлять 10 мм.
2. На перфорированный участок накладываем базальтовый материал в один слой, поддерживая толщину 50 мм и отступы по краям по 80 мм каждый.
3. Звукоизоляцию стягиваем пластиковыми хомутами в количестве 4 штук. С одного из краев трубы следует отступить 60 мм, прочертить по окружности линию и произвести надрезы.
4. Каждый надрез сгибаем под углом в 90 градусов по направлению к середине и затем, делая на каждом загибе отметку, отступаем от края и сгибаем под таким же углом уже вдоль самой трубы.
5. Обе заготовки вставляем друг в друга таким образом, что они становятся местом крепления самих труб, а также упором для шумоизолятора.
6. С другой стороны трубы необходимо сделать аналогичные надрезы и загибы.
7. Готовое устройство можно монтировать в разрыв воздухоотвода вентиляции, закрепляя его специальными хомутами.

Совет: рекомендуется с особой внимательностью проводить крепление конструкции, используя, помимо хомутов, еще и саморезы. При установке шумоглушителя непосредственно на воздуховод следует хорошо промазать все щели и имеющиеся стыки герметиком.

Таким образом, вы получите не только качественный шумоглушитель для вентиляции, но и сможете при этом сэкономить. Как правило, такой шумоглушитель позволяет снизить уровень шума примерно на 12–15 Дб, и это хороший результат. К тому же, промышленные аналогичные модели обладают такими же показателями.

Материалы

Эффективность звукоизоляции вентиляционной системы связана с тем, насколько правильно будет подобран и использован тот или иной материал. Необходимо учитывать структуру материала, его способность поглощать звуки, стоимость и, непосредственно, качество. При выборе необходимо также базироваться на особенностях монтажа.

Слабыми местами в воздуховодах являются переходы и колени – именно в этих местах обычно начинает возникать шум. Используемая изоляция в этих местах довольно быстро деформируется и уменьшается, поэтому возникает необходимость наносить дополнительный лишний слой изоляции либо использовать ламельные маты для того, чтобы добавить дополнительный шумопоглотитель. Уникальное строение материала позволяет волокнам противостоять деформации.

Часто используемой технологией является напыление поверхности труб полимерными материалами. Популярностью пользуется использование изолона либо самоклейки изолонтейп. С помощью напыления можно справиться с купированием внешних шумов, однако на более вибрирующих участках он усиливает колебания при функционировании вентилятора.

Наилучшего эффекта можно достичь в том случае, если материалы для шумоизоляции повторяют конфигурацию в воздуховодах, соответствуют материалу, из которого состоит воздуховод, и его параметрам.

Важно отметить, что вентиляционная система, имеющая круглую форму сечения, характеризуется большей бесшумностью. Это достигается благодаря гибкому воздуховоду, который способен более эффективно подавлять звуковые колебания, нежели жесткий короб. Наиболее распространенным материалом для осуществления тепловой и звуковой изоляции воздуховодов является минеральная вата и вспененный полиэтилен

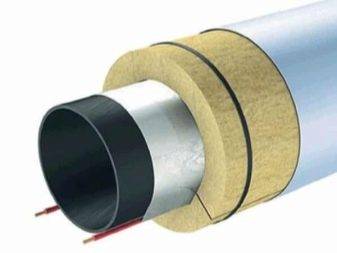

Минвата встречается гораздо чаще

Наиболее распространенным материалом для осуществления тепловой и звуковой изоляции воздуховодов является минеральная вата и вспененный полиэтилен. Минвата встречается гораздо чаще.

Процедура утепления выполняется следующим образом:

• Изначально требуется произвести очистку труб от имеющихся загрязнений.
• Затем необходимо выполнить обмотку труб слоем минеральной ваты.
• Осуществляется накладка фольгированного утеплителя, толщина которого равна 4 мм. Это требуется для того, чтобы холод не проникал внутрь, а тепло не выходило наружу.
• Происходит запаивание швов посредством алюминиевого скотча.

Вспененный полиэтилен также лидирует по частоте установки. Процесс монтажа крайне прост: сначала требуется осуществить замер, после чего оболочка полиэтилена вскрывается вдоль швов и прикрепляется вокруг трубы. При окончании осуществления работ необходимо заделать клеем либо скотчем имеющиеся швы и стыки.

Шумоглушитель пластинчатого типа

Данный тип оборудования устанавливается в вентсети, отличающиеся большой производительностью. Конструктивно шумоглушитель пластинчатый представляет собой корпус из оцинкованного металла (толщина обычно не превышает 1 мм), сечение которого соответствует форме и размерам воздуховода. Внутренняя часть устройства разделена пластинами или ячейками, поверхность которых покрыта звукоизолирующим материалом.

Принцип действия агрегата зависит на разделении основного воздушного потока на несколько частей, при этом несколько снижается скорость их движения и происходит поглощение вибрационных и звуковых колебаний. В качестве звукопоглотителя применяют различные материалы, чаще всего можно встретить шумоглушители с войлоком, минеральная или стекловата, полимерные покрытия, имеющие приблизительно одинаковые технические характеристики.

В большинстве случаев пластинчатый шумоглушитель прямоугольный устанавливается в промышленных системах вентиляции. Место его монтажа определяется специально разработанным проектом, допускается последовательная установка нескольких агрегатов, это позволяет снизить уровень шума до нормативных показателей.

Типы шумоглушителей

Все шумоглушители разделяются на два типа: трубчатые и пластинчатые. Пластинчатые устройства внешне напоминают металлическую коробку с отверстием для воздухооборота, разделенным на несколько секторов. Каждый отдел обложен звукоизоляцией. Второй подвид пластинчатого звукопоглотителя состоит из звукоизоляционных ячеек, сделанных из специального перфорированного материала. Его принцип работы очень эффективен для подавления аэродинамики, а также для снижения системного давления.

Трубчатые конструкции изготавливаются из двух одинаковых по длине труб с равным количеством специальных отверстий, причем внешняя служит корпусом шумоглушителя. Между стыком двух металлических поверхностей выложен звукоизоляционный материал. Обычно эти устройства больше подходят для воздушных каналов диаметром не более 500 мм.

Трубчатый шумоглушитель (ГТ)

ГТ можно приобрести двух видов:

• круглого сечения — ГТК;
• прямоугольного — ГТП.

Какого сечения ни были бы трубчатые глушители их конструкция практически одинакова. Они представляют собой трубу в трубе. Внутренняя перфорированная труба такого же диаметра как и воздуховод, к которому необходимо присоединить глушитель. Между внешней и внутренней трубой находится шумопоглащающий материал: минеральная вата, стекловата и т. д.

На нашем ресурсе имеется информация о многих видах материалов, который используют при прокладке вент-систем, в частности теплоизоляционные и огнезащитные материалы.

Так как пластинчатые глушители шума применяют для воздуховодов больших диаметров, не трудно догадаться, что трубчатые применяют для небольших воздуховодов, диаметром до 500 мм.  Устанавливается  круглый вентиляционный глушитель независимо от направления потока воздуха при помощи хомутов или же на ниппельном соединении, а прямоугольный на фланцевых соединениях.

Источники шума

Неприятный звук или шум в вентиляционной системе может идтипо различным причинам. Есть три вида источников звука:

• Шум, возникающий из-за работы вентиляционногооборудования.
• Вибрационные звуки, доносящиеся от силовыхагрегатов.
• Самогенерируемый шум появляется, когда проходятпотоки воздушных масс.

В зависимости от типа здания вентиляционные системы могутиспользовать вентиляторы, системы очистки воздуха, насосное оборудование ипрочие агрегаты. Во время работы механизма возникает звук, который хорошослышен по всей протяженности воздуховода. Избавиться от такого шума можно припомощи шумоизоляционных материалов.

Шум, возникающий от вибрации достаточно неприятный и одна иззадач при создании комфорта избавиться от него. Образуется такой шум при работедвигателей вентиляторов, систем охлаждения и кондиционирования. По поверхностиводоотвода шум передается очень далеко и проявляется везде, где проходитвентиляция. Стоит отметить, что где трубы воздуховода толще, вибрация и звукпередается ниже.

Саморегенерируемый шум появляется в вентиляционной системе,когда воздух проходит через различные каналы и заслонки. Правильнаяшумоизоляция поможет решить много проблем.

Показатель шумопоглощаемости устройства

На возможности шумоглушителя поглощать звуки, которыми сопровождается работа вентиляции, влияет следующее:

• габариты устройства, стандартизованные под величины 60, 90 и 120 см;
• толщина и месторасположение слоя, изолирующего звуки;
• скорость перемещения воздушных масс (шумы лучше всего поглощаются при медленном движении газа);
• зона, занимаемая устройством (если оно находится близко к вентилятору, то и работает хорошо).

Требования к установке шумоглушителя

Местом установки шумоглушителя становится зона между вентилятором и началом воздуховода. Иногда устройство монтируют в непосредственной близости от воздухораспределителей или применяют в вытяжных системах, где за движение воздуха отвечает специальный механизм. В последнем случае принято использовать в вентиляции два шумоглушителя — перед вентилятором и после него.

Однако самое распространённое место монтажа шумоглушителя находится за вентилятором, на некотором расстоянии от воздуховода. Бывает, что устройство поглощения громких звуков устанавливают дальше решётки вентиляционной системы.

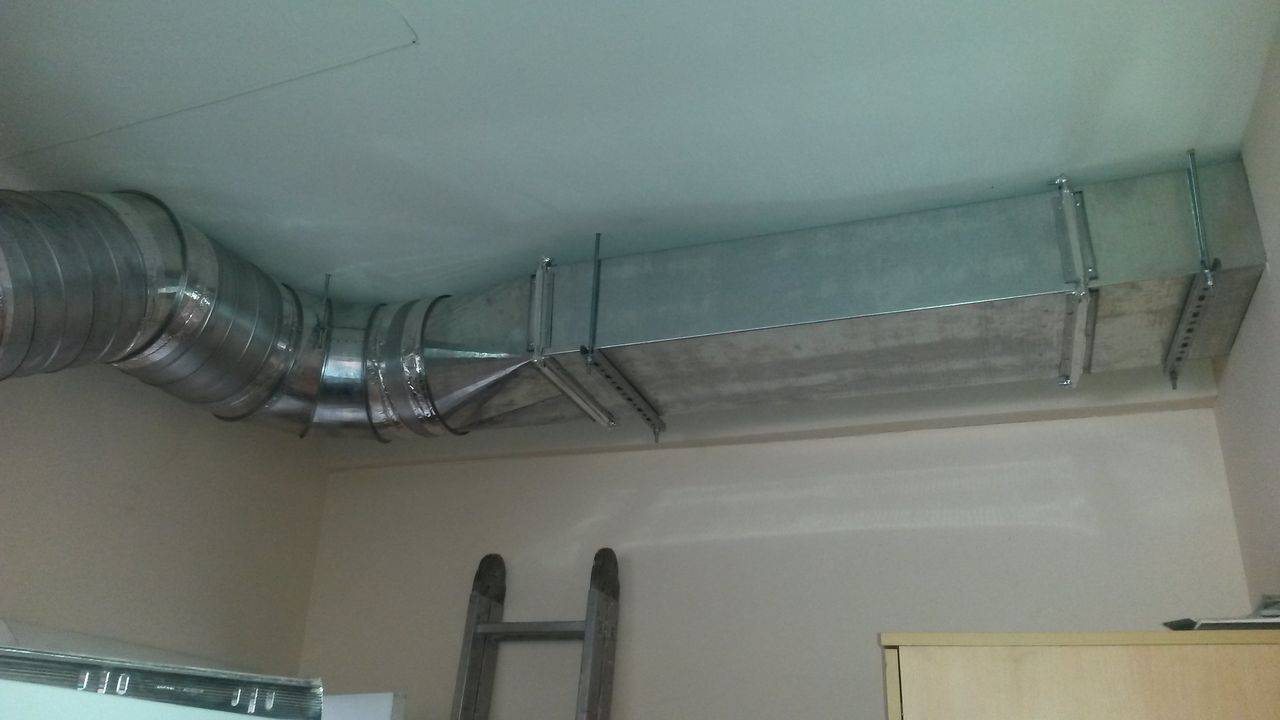

Устройство располагается близко к вентилятору

Шумоглушители применяют, стремясь уменьшить звуки, доносящиеся как из вытяжной или приточной, так и канальной вентиляционной системы. Какое количество устройств понадобится, чтобы добиться бесшумной работы вентилятора, зависит от схемы и длины системы по охлаждению воздушных масс.

Устройство расположено между фильтром и воздуховодом

Необходимости в установке шумоглушителей не возникает, если в квартире создана естественная вентиляция. Но в исключительной ситуации, которой может быть расположение дома в оживлённом районе, вентиляционную систему всё-таки оснащают устройством для снижения уровня звуковых колебаний. Таким образом в доме желают избавиться от звуков извне, свободно проникающих через отверстия вентиляции.
