Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками

Как изготовить собственными усилиями

Этот вариант подходит, если хочется сэкономить деньги либо появилась мысль по вписыванию изделия в дизайн кухни. Но, чтобы сделать монтаж короба вытяжки своими руками его необходимо изготовить.

Для начала необходимо учитывать, что он должен сочетаться с дизайном, а лучше быть его частью, обладать устойчивостью к воздействию моющих либо чистящих средств. Рассмотрим этапы его создания:

• Подготовьте эскиз на основе натуральной величины, чтобы с его помощью вырезать необходимые заготовки;
• Для этого рекомендуем пользоваться электрическим лобзиком, поскольку он позволяет создавать гладкие и ровные края заготовки;
• На нижней части необходимо создать отверстие для подсоединения гофры под систему вентиляции;
• Соедините заготовки саморезами и металлическими уголками;
• Используйте два уголка с толщиной не меньше 2 мм для создания одного соединения заготовок.

Теперь вы получили различную информацию для приобретения качественного короба под систему вытяжки либо изготовления собственными усилиями. Помните, что для различных вытяжек потребуется особый вариант короба.

Правила подключения

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

1. Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
2. Делайте воздуховод разборным, так как его периодически требуется чистить.
3. При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
4. Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
5. Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
6. Наиболее привлекательным внешним видом обладают прямоугольные коробы.

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

1. Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
2. Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
3. Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
4. Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.

Другие способы:

• при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
• используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
• если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
• некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

Пластиковые короба

Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.

В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.

Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

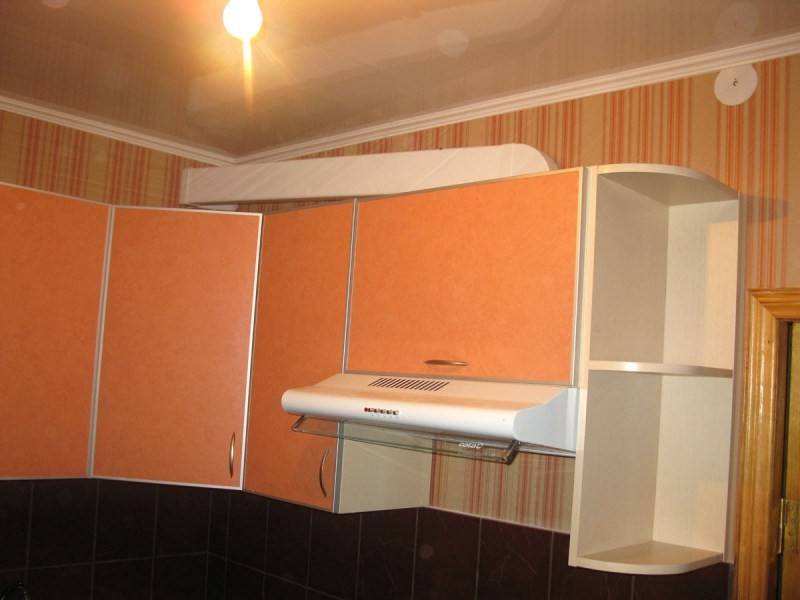

Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.

Пластиковые короба

Пластиковый короб

Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.

В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.

Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

Расчет сечения пластиковых воздуховодов

У каждой модели вытяжки есть патрубок с определенным сечением, поэтому круглые воздуховоды необходимо подбирать под этот размер. При монтаже плоских коробов необходим расчёт площади сечения круглой трубы.

Если диаметр на вытяжке равен 110 мм, площадь рассчитывается по формуле:

S=πD²/4= 3,14 х 0,11²: 4 = 0,01 м²

Площадь плоской трубы со сторонами 125мм*80мм будет равна 0,01 м2. Получается замена круглого воздуховода диаметром 110 мм. Можно установить большего размера, но меньшего нельзя. Это приведёт к снижению производительности всей системы.

Диаметр выходного отверстия вытяжки служит исходным размером при выборе вентиляционных пластиковых труб. Также учитывают мощность вытяжки и длину воздуховода. Чем длиннее и извилистее трасса, тем ниже производительность всей системы. Оптимальный вариант – один поворот при переходе с вытяжки на горизонтальный участок.

Правильный расчет сечения пластиковых воздуховодов для вытяжки обеспечит эффективность работы оборудования и оптимальный воздухообмен в помещении.

После вычисления необходимо обязательно перепроверить результат и только после этого принимать решение о покупке и приступать к монтажу.

Короб под вытяжку на кухне: варианты дизайна для нестандартных ситуаций

Местоположение общей вентиляционной шахты, особенно в домах старого типа, часто является проблемой, которую приходится решать в ходе стремления рационально разместить воздухоочистную систему. Если шахта расположена в углу и выступает на 40-50 см, то иной возможности, как обыграть вентиляционный короб на кухне, сделав его элементом мебели, практически не существует.

Уместнее всего сделать из короба фальшпенал. Если мебель двух цветов, то данную конструкцию стоит сделать темной: она разделит угловую мебель визуально на две зоны, которые и на практике могут иметь разные назначения: например, рабочая стенка с варочной поверхностью и мойкой с одной стороны помещения и бытовая техника – с другой.

Пример расположения вытяжки и короба в кухне с вентиляционной шахтой в углу

Выдвижение общего канала менее чем на 40 см расширяет возможности разработки дизайна кухни с вентиляционным коробом в углу. Верхнюю и нижнюю части можно закрыть соответственно навесным шкафом и тумбой. Так увеличится рабочая поверхность, и элементы мебели будут функциональными. Декорировать открытые части канала рекомендуется тем же материалом, что используется над всей столешницей. А можно организовать отдельную зону, где следует разместить кухонные принадлежности или предметы интерьера.

На предложенных фото кухонь с вентиляционным коробом в углу – идеи, которые помогут выбрать вариант, позволяющий сделать из проблемы выступающего канала интересный элемент дизайна.

В ситуации, когда общий вентиляционный канал расположен в стене и немного выступает, прибегать к креативным решениям, устраивая из него электрокамин или скалу, можно только в том случае, если размеры помещения составляют не менее 16-20 м². При меньшей площади выступ лучше декорировать общим для стен материалом и украсить необъемными предметами интерьера. Как вариант, можно расположить на нем телевизор.

Декоративные короба для вытяжки в интерьере кухонь

Стремление декорировать вентиляционные короба вполне естественно. После художественной обработки простейшая конструкция из правильных геометрических форм приобретает эстетичный вид и дополняет дизайн. Основными материалами для изготовления декоративных коробов являются:

Декоративные короба для вытяжки изготавливают из дерева, металла и гипсокартона

• дерево;
• металл;
• гипсокартон.

Короба из дерева отлично сочетаются с классической кухонной мебелью, имеющей фасадные части, выполненные из древесины или имитирующие данный материал. Такой короб сохраняет стиль, органично вписываясь в общий интерьер. Деревянные конструкции довольно тяжелые, они требуют прочного крепления.

До недавнего времени короба из металла выполняли одновременно функции декора и воздухоотвода. Большинство современных металлических изделий закрывают размещенные внутри гофрированные трубы или телескопические системы, применяемые в подвесных конструкциях. Металлические короба хорошо гармонируют с аналогичными или стеклянными варочными поверхностями. Отлично дополняют современный интерьер в стилях модерн и хай-тек.

Сами по себе короба из гипсокартона функцию воздухоотвода выполнять не могут. Они лишь скрывают трубы, по которым идет воздушный поток. Обычно данное устройство используют в тех случаях, когда необходимо закрыть канал в труднодоступном месте или проектируемый короб имеет неправильную форму. Достоинством данной модели является разнообразие в выборе вариантов, позволяющее проявить самую смелую фантазию. Отсутствие возможности чистки воздухоотвода без повреждения фрагментов гипсокартонной конструкции можно отнести к серьезным недостаткам.

Металлические декоративные короба отлично вписываются в стиль хай-тек, лофт и модерн

Изготовление короба своими руками

Размер короба для вытяжки:

• ширина стандартной встраиваемой вытяжки составляет 50 или 60 см. Поэтому, если вы изготавливаете короб своими руками, внимательно следите за соблюдением точных размеров: его ширина должна быть ровно 50 или 60 см. При несоответствии размеров качество работы устройства снижается;
• глубина составляет, как правило, 28 см. Однако, если короб под вытяжку на кухне будет использоваться в качестве шкафа, то глубина может быть увеличена;
• высота короба будет зависеть от роста хозяйки и расстояния, которое требуют правила техники безопасности — не больше 85 см и не меньше 65 см. Кроме того, высоту конструкции следует подгонять и под размеры кухонной мебели.

Короб с тонированными дверцами

Лицевую часть конструкции можно сделать в виде двух распашных дверей или одной горизонтальной, открывающейся снизу, дверцы. Дизайн фасада может быть самым разнообразным, но не стоит делать стеклянные дверцы, поскольку за ними будет видна внутренняя часть короба. Если же в качества материала для изготовления дверей выбрано стекло, то его лучше всего тонировать.

Фасад шкафа должен быть похож на фасады остальных кухонных шкафов. Следует помнить, что он выполняет декоративную функцию, маскирует все имеющиеся недостатки. Лучше всего приобрести гарнитур на заказ, предварительно сообщив мастерам размеры своей вытяжки. Если вы решили изготовить короб своими руками, то подбирайте такой же по цвету и качеству материал, из которого сделана кухонная мебель.

Материал короба должен быть устойчивым к воздействию бытовых моющих и чистящих средств, поскольку на всех кухонных поверхностях оседает влага и жир.

Изготовление

• В первую очередь необходимо сделать эскиз будущей конструкции в натуральную величину, а затем по готовому рисунку вырезать заготовки. Чтобы края деталей получились ровными и аккуратными, лучше всего распиливать материал с помощью электрического лобзика. На нижней полке следует сделать отверстие для вентиляционной гофры.
• Все панели соединяются между собой с помощью саморезов металлических уголков. Чтобы скрепить одно соединение, потребуется два уголка толщиной не менее 2 мм.
• Увеличить жесткость конструкции можно с помощью полки, установленной посередине. Среднюю полку и заднюю стенки устанавливают после монтажа самого короба.
• Крепление дверей производится после того, как будет готова вся конструкция.

Подключение к электросети

Этот прибор потребляет немного электричества, поэтому сложностей с его подключением не возникнет, все можно сделать самостоятельно. Вытяжку можно подключить к обычной розетке. Если рядом нет точки питания, то используют тройник или разветвитель.

При желании можно подвести отдельную линию к вытяжке. Для этого в стене штробят канал под провод. Затем открывают распределительную коробку, находят ноль и фазу, подключают к ним новый кабель с помощью клеммных колодок.

Провод прокладывают в выштробленном канале. На месте устанавливают накладную розетку. Закрывают все неэстетичные элементы. Заземление для вытяжки не требуется.

Можно обойтись без штробления, если не хочется портить стены, а розетки поблизости нет. Достаточно воспользоваться кабель-каналом. Его можно проложить незаметно.

Даже если он и будет где-то проходить на видных местах, кабель-канал выглядит достаточно эстетично и вряд ли испортит интерьер.

Какие существуют виды коробов для кухонных вытяжек?

Различают всего 3 основных вида.

1. Пластиковый.
2. Металлический.
3. Декоративный.

Рассмотрим детальнее каждый из них.

Пластиковый короб для вытяжки изготавливается из поливинилхлорида. Этот материал обеспечивает экологическую безопасность, достаточно прост в монтаже, обладает низкой степенью шероховатости, благодаря чему сажа, пыль, копоть и прочие гадости внутри трубы нарастают не очень быстро. Еще один положительный момент является его длительный срок эксплуатации, он устойчив к механическим повреждениям, резким перепадам температур.

Пластиковый короб очень прост в эксплуатации

К недостаткам подобной конструкции можно отнести следующие: небольшой выбор размеров пластиковых коробов, а также можно отметить, что устройство подобного вида может достаточно быстро потерять свой товарный вид, если не будет производиться надлежащий уход.

Металлический короб для вытяжки на кухне также имеет свои положительные и отрицательные качества. Начнем с того, что вентиляционные устройства могут делать из нержавеющей стали или из обычного черного металла, который покрывают специальной декоративно-защитной краской. Короб из нержавейки является более подходящим, поскольку его поверхность не облазит, не подвергается влиянию внешних факторов и также является долговечным. Из недостатков отмечают сравнительно немалый вес конструкции, сложности в демонтажных работах, а также на нержавейке часто остаются отпечатки пальцев, которые тяжело поддаются удалению.

Подобные конструкции служат не только элементом дизайна, но и выполняют определенные функции: снижают звук при работе устройства, или же скрывают детали конструкции.

Внешний вид декоративного короба

• дерево;
• гипсокартон;
• МДФ, ДСП;
• нержавейка, или алюминий.

С некоторыми из материалов мы уже ознакомились. Рассмотрим подробнее оставшиеся.

Конструкции из древесины можно использовать как часть гарнитура на кухне. Данный короб идеально вольется в интерьер и скроет все элементы устройства. Гофру в подобных коробах можно использовать как гнущуюся деталь дизайна, если же вентиляционное отверстие расположено на некотором расстоянии от системы вытяжки. Если подойти к данному моменту с творческой и креативной стороны, то гофрированные воздуховоды могут приобрести достаточно интересный вид.

Гипсокартон используют стеновой ил влагостойкий, потому как его можно зашпаклевать, или нанести любой другой материал отделки после установки. Данный материал прост в монтаже, позволяет соорудить короб самой разнообразной формы, является долговечным, при условии правильного использования. Предоставляет широкой ассортимент отделки. Короб из гипсокартона можно украсить, используя обои, кафель и прочие материалы. Доступная ценовая категория.

Когда необходимо подобное соединение

Воздуховодные системы возводятся из металлических труб двух видов сечения: прямоугольного и круглого, либо плоскоовального. Возникают ситуации, когда необходимо перейти с одного вида на другой в одной и той же воздушной магистрали. Как правило, это обусловлено либо технической необходимостью, либо проектными решениями.

Для того, чтобы плавно и надежно соединить разные типы, изготовляют специальные конструкции: переходы с одной формы сечения на другую форму.

Они изготовляются из оцинкованной или нержавеющей стали толщиной от 0,5 до 2 мм, прокатным методом. На фото внизу изображен переходник с круглого сечения на квадратный. Одна часть короба имеет отверстие прямоугольной формы, другая – круглой.

В соответствии с типом исполнения, расположение сечений может быть, как симметричным, так и асимметричным. Внизу на схеме указано 6 способов размещения круглых отверстий.

Пластиковые короба

Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.

В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.

Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.

Текстильные материалы

На рынке современных инженерных коммуникаций для формирования качественной вытяжной системы можно встретить и текстильные трубы для обустройства вентиляции, легко помещающиеся в полимерные или металлические короба, они характеризуются:

• минимальным весом, что исключает создание определенной нагрузки на весь комплекс воздухоотвода из помещения;
• отсутствие конденсата, на текстильной поверхности трубы не скапливается влага, впитываемая за счет ее фактуры и структуры;
• при высоком давлении в системе, возникающем при неправильном расчете мощности труба может пропускать воздух, попадающий обратно на кухню.

Отличительными особенностями текстильных конструкций, являются очень высокая стоимость и возможность изготовления только под заказ, необходимость приобрести короб под вытяжку обусловлена неэстетичным видом такой трубы.

Монтаж каркаса

Порядок установки короба под вытяжку на кухне из гипсокартона:

• Направляющий профиль крепим по трем линиям на стене. Лучше делать это с помощью двух забивных дюбелей.
• Аналогично крепим направляющие на потолке.
• Чтобы закрепить профиль под выступающий угол каркаса, нужно прикрепить к направляющим перемычки, нарезанные на одинаковые отрезки. Можно к передней стенке прикрепить лист материала, затем спустить соединяющие элементы и прикрепить к ним профиль.
• Соединения из металлического потолочного профиля 27×60 мм спускаются и крепятся саморезами.
• Устанавливаем горизонтальные перемычки, заходящие в паз профиля у стенки. Из-за того, что детали упрутся в ребро углового профиля, нужно подрезать их так, чтобы спинка зашла под профиль. Шаг установки перемычек — 60 см. Из-за отсутствия существенных нагрузок на конструкцию в этом месте, нет необходимости устанавливать их чаще. При установке перемычек нужно помнить о том, в каком месте будет располагаться гофра.
• Соединяем гофру с вентиляционным окошком и проводим ее туда, где будет выход.
• Нарезаем листы гипсокартона на полосы и прикручиваем к профилю. Нужно начинать обшивать короб спереди. Материал прижимается к профилю и прикручивается саморезами с шагом 20-25 см. Головки крепежей необходимо слегка утапливать в гипсокартон. В углах лучше не стыковать листы материала — так есть вероятность, что со временем в этих местах появятся трещины. Стоит помещать туда целые фрагменты.
• Затем обшивается каркас снизу. Отверстие для вентиляционной трубы можно просверлить перед креплением к каркасу.
• Обшитый короб готовят к финишной отделке: швы прочищают и оклеивают специальной лентой — серпянкой, шпаклюют, крепят перфорированные уголки.
• Установка светильников (подвод электричества делается на этапе, когда произведена разметка, перед креплением профилей).
• Финишная отделка. Можно проявить фантазию и отделать короб по своему усмотрению. Однако практика показывает, что самое удачное решение — покраска вытяжки в цвет, сочетающийся с интерьером кухни.

Для домашних умельцев короб из гипсокартона на кухне — не самое сложное испытание. Но приложить усилия все же придется. Зато полученное изделие станет изюминкой в интерьере. Видео

Дополнительные характеристики

При установке вентиляции важно знать, что существуют модели с отводом воздуха и рециркуляцией. Модель с рециркуляцией подключается к розетке, она оснащена угольным улавливателем, задерживающим жир и поглощающим запахи

Модели с отводом воздуха трудно монтировать, но такие системы считаются лучшими, так как они вытягивают всю пыль и копоть сразу на улицу.

Модели с рециркуляцией требуют частой замены кассеты. Хватает улавливателя максимум на 6 месяцев. Лучше всего заменять угольный компонент один раз в квартал. Какой лучше выбрать фильтр можно понять, зная на модель вытяжки.

Пластиковые короба

В сущности, здесь не нужно ничего изобретать. Эти секции самых различных сечений можно купить в любом строительном супермаркете (например, в Леруа Мерлен), а отдельные детали очень просто собрать самостоятельно.

Отдельный декоративный короб при этом устанавливать не нужно — трубы воздуховодов достаточно привлекательны и концептуальны по внешнему виду. Кроме того, они бывают разных типов: от самого большого сечения до вполне незаметных.

Плюсы пластиковых коробов для вытяжки на кухне:

• понижение общего уровня шума от работы системы вытяжки;
• долговечность в связи с тем, что пластик не коррозирует;
• простота монтажа;
• гигиеничность (за такими трубами относительно легко ухаживать).

Особенностью монтажа является то, что трубы прекрасно укладываются на имеющиеся поверхности: например, на верхнюю плоскость кухонных полок. В крайнем случае есть вариант сооружения поддерживающих кронштейнов.

Заключение

Некоторые компании выпускают композиционные короба, в которых наружная поверхность выполнена из ПВХ, а внутренняя из анодированного алюминия. Считается, что такие конструкции способны работать с горячим воздухом прямо от вытяжки, не боятся солнечных лучей и механической нагрузки. По заявлениям производителей, благодаря алюминиевой вставке короба не собирают, как пластиковые трубы, пыль и грязь в результате электризации поверхности. Стоимость таких коробов в 2-3 раза выше, чем лучших пластиковых воздуховодов.
