Ошибки проектирования шумоизоляции
Основными причинами появления шумов являются ошибки, допущенные при проектировании или реконструкции системы воздуховодов. Они влекут за собой несостоятельность шумоизоляции, которая не способна избавить от повышенного уровня гула от неправильно установленного оборудования. Кроме того, при создании проекта монтаж шумоизоляции зачастую не рассматривается вообще, чему имеются свои причины:
- сложно заранее предусмотреть появление шумов и их природу
- необходимость экономить средства, заставляющая сокращать или вовсе игнорировать некоторые позиции
Немалую долю проблем привносят реконструкции и перестройки имеющихся зданий. Системы вентиляции, установленные в них, оказываются разделены на части или частично демонтированы, вследствие чего проектный режим их работы полностью изменяется. Появляются резкие изменения направления, переходы каналов с одного сечения на другое, меняется их форма. Устанавливаются различные элементы отделки, фальшпотолки и прочие естественные резонаторы, способные многократно усилить шум, до этого малозаметный.
Нередко предпринимаются попытки снизить уровень звуков путем изменения режима вентиляции. Снижается скорость потока (этот фактор является первостепенной причиной возникновения шума), отключаются или перекрываются некоторые ответвления системы. Все эти меры приводят лишь к недостаточной вентиляции и преждевременному выходу системы каналов из строя. В них скапливается пыль и влага, появляется плесень, заводятся грызуны и т. д.
Нередко вопрос можно решить только демонтажом имеющихся воздуховодов и установкой новых, большего размера. Это затратно, но других вариантов решения вопроса может не быть.
Шумоизоляция вентиляции своими руками
Изоляция посторонних шумов вентиляции в квартире может быть проведена своими руками, проведение работ начинается с подготовительных мероприятий. Последовательность действий, следующая:
- Трубы очистить от скопившейся пыли, оценить качество установки. Осуществить ремонтные работы необходимо, если недостаточно крепко закреплены коленца проходов, провисает труба в некоторых местах.
- Проверить места выхода патрубка в общую вентиляционную систему дома, если нужно, усилить.
- Произвести подсчет основных деталей для монтажа глушителей.

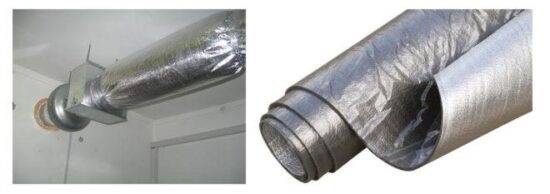

- Проведение шумоизоляционных работ, используя для этих целей стекловолокно или минвату: обмотать вентиляционную трубу слоем теплоизоляционного материала, поверх нее уложить фольгированный теплоутеплитель.
- Запаять швы теплоизоляционного материала алюминиевым скотчем, укрепить места переходов посредством двойной обмоткой липкой ленты.
Самый простой способ проведения работ по изоляции излишних звуков вентиляции от соседей – обклеить трубу вспененным полиэтиленом, желательно в 2 слоя, образовавшиеся швы заклеить липкой лентой. Также может использоваться специальный строительный клей.
Каучуковая плита поможет избавиться от ударных, низкочастотных звуков. Это достаточно мягкий материал, поэтому без особых усилий примет нужную форму. Порядок выполнения работ, следующий:
- Отмерить нужное количество материала.
- Отклеить липкую подложку, обложить систему вентиляции.
- Стыки пройти скотчем.
Если отсутствует липкая подложка, тогда стоит использовать специальный строительный клей, предназначенный для изделий из металла, резины.
Шумоглушители
Глушители шума применяются в системе вентиляции для снижения
аэродинамического шума, образующегося в результате работы: вентиляторов,
воздушных клапанов, нагревательных и охлаждающих агрегатов и т.д. При
перемещении воздушных масс, а также увеличении или уменьшении диаметров воздуховодов
образуется шум, который может негативно влиять на эмоциональное и
психологическое состояние человека.
Учитывая, что максимальный комфорт в помещении может быть
достигнут при снижении уровня шума, использование шумоглушителей считается
обязательным условием проектирования системы вентиляции дома. Шумоглушители
можно разделить на три вида, у каждого из которых свои особенности и
конструкция.
Шумоглушитель трубчатый прямоугольный ГТП
Изделие может иметь различные размеры сечения, что дает
возможность подбирать наиболее подходящий, по параметрам воздуховода.
Используется шумоглушитель ГТП в вентиляционной системе, чтобы понижать
аэродинамический шум. Изделие состоит из трех составляющих: корпуса, диафрагмы
и металлического кожуха. Корпусная часть глушителя изготавливается из листового
металла или оцинкованной стали. В качестве изоляционного материала в
конструкции выступает волокнистый материал или вата. Конструкция шумоглушителя
изготовлена таким образом, чтобы звукоизоляционный материал не выдувался под
высоким давлением. Трубчатый шумоглушитель прямоугольный способен снизить
уровень шума в разных звуковых диапазонах.
Шумоглушитель трубчатый прямоугольный ГТП
Шумоглушитель трубчатый ГКТ
Изделие состоит из двух труб вставленных одна в одну.
Наружная труба конструкции имеет гладкую поверхность, а внутренняя должна быть
перфорированной. Между трубами используется волокнистый шумоизолятор. Глушитель
данного типа может применяться в вентиляционной системе как для приточной, так
и вытяжной установках. Трубчатый шумоглушитель часто используется при
изготовлении вентиляционных систем многоэтажных домов и производственных цехах.
Шумоглушитель трубчатый ГКТ
Шумоглушитель пластинчатый ГП
Конструкция этого
вида глушителя не похоже на другие. Конструкция состоит из корпуса и тонких
пластин из металла. Пластины глушителя покрыты шумопоглощающим составом. Когда
воздух проходит через ГП, то происходит деление воздушного потока, а за счет
пластин уровень шума существенно снижается, создавая комфортные условия в
помещении.
Шумоглушитель пластинчатый ГП
Виды герметиков
Асбестовый шнур
Зачастую герметик используют для уплотнения соединений дымоудаляющих воздуховодов. Его применяют для герметизации, если температура плоскостей до 400 °С. Используют шнуры толщиной от 0,7 мм до 32 мм. Для уплотнения отрезают кусочек шнура и укладывают его на фланец. Затем через уплотнитель пропускают болты так, что их с двух сторон огибают нити. Этот вид герметика способствует повышенной виброустойчивости, температурной работоспособности. Для продления срока годности рекомендуется хранить асбестовый шнур в сухом месте.
Пористая резина
Этот герметик применяется для воздуховодов, внутри которых перемещается пыль и отходы при температуре 42-70° С. Изготовленная из твердых каучуков, она владеет высокими амортизационными и герметизирующими свойствами. Прокладку из пористой резины делают на месте монтажа. Из нее вырезается кольцо или рамка необходимого размера. После чего в ней пробивают отверстия для болтов и укладывают между фланцами. При этом плоскость фланца должна быть очищена от ржавчины. В вентиляционных работах используется кислотостойкая, морозостойкая и теплостойкая резины. Кислотостойкая резина отлично противостоит влиянию кислот и щелочей. Теплостойкая резина, в ее состав входит асбест, сберегает свои свойства в воздушной среде при температуре до 90°С.
Полимерный мастичный жгут ( ПМЖ-1)
Изготавливается из полиизобутилена, битума нефтяного, парафина, асбеста и нейтрального масла; диаметром от 8 до 10 мм. Этот уплотнитель очень эластичный, что позволяет ему очень плотно прилегать к зеркалу фланца. Хранится намотанным в катушки и пересыпан тальком.ПМЖ-2 применяют чаще нежели ПМЖ-1. Имеет вид плоской ленты 20мм в ширину и толщиной 2 мм. Лента создает очень надежное герметическое соединение.
Лента термоуплотнительная
Относится к огнестойким герметикам. Применяется для уплотнения фланцевых соединений воздуховодов и является одним из лучших уплотнителей. Лента сделана из графита. При возникновении пожара, уплотнитель вспучивается, тем самым проявляя свои огнестойкие качества. Она не дает попасть дыму в смежные комнаты в течении 4 часов. Это очень хороший показатель.
ПКР — Материал полимерного типа выпускается в виде ленты, толщиной до 6 мм и шириной до 50 мм. Ленту размещают на зеркале фланца, пронзают отверстия под соединительные болты и затягивают. Недостатком данного герметика является большая жесткость, из-за чего отверстия под болты приходится прокалывать с помощью бородка.
Термоусаживающиеся манжеты. Изготовляются из полимеров. Производятся изделия диаметром 130-355 мм. Применяются в температурном диапазоне – 40°С – + 60°С.
Невысыхающий состав, используемый при соединениях бандажного типа в круглых воздуховодах, по которым проходит воздушный поток, прогретый до +70°С. Чтоб обеспечить герметичность бандажного соединения, с внутренней стороны бандаж заполняют герметизирующей мастикой«Бутэпрол». Этот герметик являет собой однородную массу из бутилкаучука, этиленового каучука, наполнителей и пластификаторов. При нанесении герметика его необходимо разогреть. Мастика сохраняет свои свойства при температуре от -50 до +70°С.
Нетвердеющая плоская лента. Производится из материала нетканого типа. Герметик применяется при фланцевом соединении при температуре не выше +40°С. Выпускается в виде ленты длиной 12 м при ширине 80-200 мм.
Говоря о лентах типа «Герлен» нельзя не добавить, что частому использованию для монтажа уплотнителей или в качестве уплотнителя непосредственно часто используют алюминиевый монтажный скотч.
Синтетическая мастика, которая не высыхает и не твердеет. Хорошо подходит для герметизации оборудования вентиляционных систем.
Прокладочный пластикат
Прокладочный пластикат изготовляют из поливинилхлорида и применяют как герметизирующий материал. Пластикат выдерживает температуру от —30 до 70° С.
Асбестовый картон
Асбестовый картон выпускается в виде листов размерами от 900 X 900 до 1000 X 1000 мм, толщиной от 2 до б мм. Листы картона должны быть ровными, не иметь трещин, вдавленных мест и посторонних механических включений. Прокладки из этого герметика для фланцевых соединений изготовляют аналогично изготовлению прокладок из листа резины.
Как снизить шум принудительной вентиляции?
Главный источник шума – это использование принудительной вентиляции (вентиляторов). 1-ый фактор – это шум от работы электромотора названного устройства
Уменьшить его не получится, поэтому при покупке вентилятора необходимо обратить внимание на уровень шумового фона, создаваемого им
Схема снижения шума кожухами: 1 – электромотор; 2 – турбокомпрессор; 3 – акустически защищенные всасывающий и выпускной воздуховоды; 4 – защитная сетка.
В техническом паспорте этот параметр должен указываться. 2-ой момент – это шум от создаваемой крыльчаткой и электромотором вибрации. А вот этого избежать можно. Достаточно при монтаже под опору вентилятора подложить звукопоглощающие подушки. Обычно они продаются в наборе с самим вентилятором.
Но если таковых не окажется, то воспользоваться можно обычным куском резины. Такой своеобразный амортизатор уменьшит появление звуковых волн от вибрации. Ну а третий фактор связан с уже упомянутой ранее турбулентностью. Устанавливаемые всеми жильцами вентиляторы создают воздушный поток различной скорости. От этого и происходит смешивание потоков, которое сопровождается очень большим шумом. Выход из этого положения только один: воздуховод может быть дооборудован вентиляторами с одинаковыми техническими параметрами. Только так воздуховод получит равномерный поток воздуха, не обладающий дополнительным шумовым фоном.
Информация от производителя
Шум настолько важен в вентиляции, что в каталогах раздел шума часто оказывается самым большим. Указывается все три пути распространения, для них указывается частотная характеристика и общая величина.
Частотная характеристика нужна для подбора шумоглушителя, а если за дело берётся специалист, то для разработки системы мероприятий подавления шума.
Иногда указывается только шум на выходе (в нагнетающий канал), для бытовых вентиляторов иногда указывают только одну цифру, общий корректированный шум.
В каталогах принято указывать шумовую мощность источника, которая быстро падает при удалении от источника, так что цифр 80-90 дБ не нужно бояться.
Для неспециалиста подробная характеристика не очень нужна, но если она имеется, то можно проанализировать для сравнения и выбора. Чем меньше общий уровень шума, тем лучше, если у двух вентиляторов один уровень шума, то желателен более равномерный спектр шума, отсутствие пиков на каких-либо частотах.
Хотя, как всегда при углублении в тему, начинают появляться детали. Например, если у вентилятора плоский и низкий шумовой спектр с одним пиком на одной частоте, скажем 1000 Гц, то при разработке системы шумоподавления надо будет глушить одну это частоту. У вентилятора с более плоским, но и высоким спектром для получения заметного результата придётся глушить весь спектр.
Шумоизоляция вытяжки
Шумоизоляцию вытяжки можно произвести самостоятельно. Для этого нужно подготовить необходимые материалы:
- Лист гипсокартона.
- Металлический лист.
- Шуруповерт и перфоратор.
- Строительные ножницы или нож.
- Саморезы и дюбеля.
Далее переходим к монтажу:
- В первую очередь, необходимо сделать разметки на стене и потолке на месте будущей вытяжке. Далее, при помощи дюбелей, прикрепить профиль гипсокартона.
- Следующим этапом подготавливаем вертикальные стойки из профиля, длина которых должна совпадать с длиной вертикального размера вытяжки.
- Затем прикрепить стойки, соблюдая периметр будущей конструкции. Далее смонтировать нижнюю часть вентиляционной установки.
- В середину конструкции вмонтировать гофрированный трубопровод. Затем подготовить остальные части гипсокартонной конструкции и смонтировать их с использование саморезов и перфоратора.
Звукоизоляция вентиляционных систем разделена на следующие части:
Причины неполадок
Загрязнение воздуховода
Одной из самых распространенных проблем воздухообмена являются старые дома, не рассчитанные на установку герметичных пластиковых окон. В таком случае помещение изолируется, нарушается естественный ток воздуха.
В современных строениях приток затрудняется при загрязнении фильтров и поломке механизмов нагнетания потока воздуха в помещение.
Проблемы оттока воздушных масс связаны в основном с засорами, разгерметизацией и поломками. Нарушает нормальную циркуляцию также:
- оснащение жилища вытяжками, мощность которых несопоставима с проектной нагрузкой шахты воздуховода;
- установка климатического оборудования, которое способствует более резкому перепаду температур между внешней средой и помещением.
Шум в квартире из вентиляционного короба возникает в результате:
- вибрации отдельных узлов, особенно воздухораспределителей;
- ошибок, допущенных при расчетах и проектировке;
- ошибок при установке оборудования и выборе материалов.
Самостоятельное устранение неполадок в работе и загрязнений возможно при условии:
- наличия свободного доступа к основным узлам системы;
- отсутствие высокотехнологичного оборудования в оснащении;
- небольшая протяженность каналов воздуховода.
Использование приточных клапанов, оснащенных фильтрами, либо простейших вентиляторов дает возможность справиться с нарушением в их функциональности самостоятельно.
Диагностика проблем
Проявление недостаточности воздухообмена на оконных откосах
Самостоятельное обследование систем вентиляции подразумевает использование физических маркеров. В первую очередь это касается простейших естественных бытовых воздуховодов, не усложненных электроникой и высокотехнологичными решениями.
Регулярное проведение диагностики с последующим обслуживанием подразумевает периодичность не менее 2-х раз в год, а в идеале – 1 раз в квартал и позволяет предотвратить внезапные:
- засоры самой системы или фильтров;
- разгерметизацию отдельных узлов;
- поломки.
Естественная система воздухообмена построена на притоке свежих воздушных масс с улицы через оконные проемы и двери. Отток организован за счет единой вентиляционной системы.
Осмотр
Для понимания, что в квартире недостаточный воздухообмен, необходимо провести осмотр контрольных точек:
- Окна. На поверхности стекол в зимнее время обязательно есть конденсат, в летнее время проверяют откосы на следы плесени.
- Углы, стены за стоящими вплотную массивными предметами интерьера: шкафами, диванами проверяют на появление либо следы плесени.
- В ванных комнатах потолки осматривают на наличие конденсата, а полы и углы – на наличие плесени.
Использование маркеров
Наличие свободных потоков воздушных масс, определяют также маркерами:
- приток воздуха обеспечивают оконные проемы. Их герметизация современными пластиковыми системами полностью изолирует квартиру от поступления свежего воздуха при закрытых окнах. Если в доме установлены обычные окна, то приток можно ощутить тыльной стороной мокрой ладони непосредственно у поверхности окна. Ощущение сквозняка говорит об исправности системы;
- отток проверяется таким же образом у вентиляционной решетки: в ванной и кухне. Нормальное функционирование заставит почувствовать на мокрой поверхности руки движение воздуха, при засоренности и неисправности системы, оно будет отсутствовать.
Отток или приток воздуха можно также проверить, если прикрепить на верхний край решетки или оконного проема нескольких полосок мягкой бумаги (подойдет туалетная, одинарная салфетка или газета) размером примерно 2,5х6,5 см каждая. По интенсивности колебания полосок определяется сила движения воздушных масс. Если колебания отсутствуют – проблемы налицо.
Летом обследование вентиляции таким образом может не дать результатов.
Безусловным маркером послужит застой воздуха, длительное сохранение и распространение следов приготовления пищи, проникновение в помещение неприятных запахов мусоропровода или канализации.
Кроме того, наличие шума, даже при нормальном функционировании системы говорит о потенциальной опасности возникновения неполадок и требует устранения и ремонта.
Пошаговая инструкция изготовления шумоглушителя
Работы проводятся в несколько этапов. Для производства потребуется выполнить следующие операции.
Подготовительный этап
Готовим качественный материал и надежный инструмент к работе. Нам потребуются:
- обрезок трубы, не менее метра, равный по размеру основной трубе воздуховода;
- такой же длины отрезок трубы, но больше основной по диаметру или наружному размеру на 70 мм;
- хороший утеплитель. Для этого подойдем минеральная вата, стекловата, в общем, любой не горящий теплоизолятор;
- хомутики из пластика для крепления и один гвоздь для шифера;
- из инструментов: готовим пистолет заклепочный, плоскогубцы и молоток, ножницы по металлу.
Сборка готового устройства
Начинаем собирать наше устройство.
Сначала нужно выполнить перфорацию внутреннего трубопровода. Для этого можно использовать дрель и сверло, но легче сделать эту работу обычным кровельным гвоздем. Это как кому нравится. Через каждый сантиметр, делаем отверстия, отступив от края трубы 10 см.
На перфорированную часть, сажаем на клей пласт минеральной ваты или другого утеплителя. Главное – слой не должен быть более 5 см по толщине и отступ от края — не менее 8 см. Для большей надежности, при помощи приготовленных хомутиков, стягиваем изолятор в нескольких местах.
Внутренняя часть нашего устройства готова. Начинаем работу с наружной трубой. Для этого по окружности размечаем отступ от края на 6 см, и ножницами по металлу делаем продольные разрезы, через определенные промежутки. У нас должны получиться лепестки. Загибаем их внутрь, перпендикулярно наружной части трубы по разметке.
Каждый лепесток размечаем от края на 3 см и загибаем параллельно поверхности наружной трубы. У нас получился внутренний проход 6 сантиметров. Надеваем наружную часть на внутреннюю. При этом лепестки служат ограничителями от подвижек и опорой для внутренней трубы со слоем звукоизоляции.
На второй стороне наружной части, производим такую же работу, закрывая внутреннюю полость. Наше устройство готово. Остается вставить его в разрыв воздуховода лепестками и закрепить при помощи хомутов и саморезов. Надежней будет проклепать эти места, но это потребует дополнительных затрат. Поэтому, достаточно обмазать все стыки и места разрезов герметиком, для надежности крепления и хорошей герметизации устройства.
Работа несложная, но требующая исполнения строго по правилам. Выполнив все перечисленные операции качественно и ответственно, вы не только экономите средства семейного бюджета, но и получаете новые навыки и умения, которые вам пригодятся в дальнейшем.
https://www.youtube.com/watch?v=bSB9wq4kYSI
Индекс звукоизоляции
Выбирая строительную конструкцию, и ее акустические параметры, применяется индекс звукоизоляции. Этот параметр измеряется в дБ и дает характеристики для конструкции на уровень звукоизоляции. В зависимости от использования определенных строительных материалов можно рассчитать уровень шума, который будет в соседнем помещении. Нормы шумоизоляции в многоквартирном доме описаны в соответствующем документе.
@ProAntiShum
На сегодняшний день изобилие шумоизоляционных изделий настолько велико, что можно подобрать соответствующую звукоизоляцию. Индексы материалов указаны в стандартах СНиП, что позволяет максимально точно подобрать идеальный стройматериал, не тратя больше, чем нужно. Как известно для комфортного состояния человека уровень шума не должен превышать 30 дБ. Если взять за основу двухуровневую квартиру, то уровень звукоизоляции перекрытия составит порядка 45 дБ. Если подобрать шумоизоляцию, которая поглощает 15 децибел, то можно оптимизировать условия комфорта с минимальными затратами.
Информация от производителя
Шум настолько важен в вентиляции, что в каталогах раздел шума часто оказывается
самым большим. Указывается все три пути распространения, для них указывается
частотная характеристика и общая величина.
Частотная характеристика нужна для подбора шумоглушителя, а если за дело
берётся специалист, то для разработки системы мероприятий подавления шума.
Иногда указывается только шум на выходе (в нагнетающий канал), для бытовых
вентиляторов иногда указывают только одну цифру, общий корректированный
шум.
В каталогах принято указывать шумовую мощность источника, которая быстро
падает при удалении от источника, так что цифр 80-90 дБ не нужно бояться.
Для неспециалиста подробная характеристика не очень нужна, но если она
имеется, то можно проанализировать для сравнения и выбора. Чем меньше
общий уровень шума, тем лучше, если у двух вентиляторов один уровень шума,
то желателен более равномерный спектр шума, отсутствие пиков на каких-либо
частотах.
Хотя, как всегда при углублении в тему, начинают появляться детали. Например,
если у вентилятора плоский и низкий шумовой спектр с одним пиком на одной
частоте, скажем 1000 Гц, то при разработке системы шумоподавления надо
будет глушить одну это частоту. У вентилятора с более плоским, но и высоким
спектром для получения заметного результата придётся глушить весь спектр.
Какие шумы мешают нам жить
Грамотно спроектированная и монтированная вентиляция работает бесшумно
Воздействующие на ухо и нервную систему человека звуки имеют различную природу. Спектр звуковых колебаний, проникающих через стену от соседей, разнится от вентиляционного гула. Различные причины возникновения шумов в систем воздухообмена делят их на виды:
- Воздушные. Источник генерации – работающее оборудование, в частности, вращение лопастей вентилятора в воздушном столбе.
- Аэродинамические. Сопровождают прохождение воздушного потока в коленах, местах слияний разных вентиляционных ходов. Возникающие при этом турбулентные завихрения издают шум.
- Технологические. Образуются при некорректной работе динамических узлов, частей оборудования, провоцирующих вибрацию в процессе работы. Шум, создаваемый приводом работающего вентилятора, передается стенкам воздуховода и распространяется по ним.
Почему шумит воздуховод
измерение шума воздуховода
Основу вентиляции составляют трубы из тонкого металлического листа – жести. Они грохочут при малейшем прикосновении к ним, даже если это всего лишь поток воздуха. Различают три типа шумов вентиляционных систем:
- вибрационные – дребезжание самой конструкции;
- генерирующие – бывают в системах сложной конфигурации;
- воздушные – создаются самим потоком воздуха;
- механические шумы работающего нагнетающего оборудования.
Вибрационные шумы возникают при ослаблении крепления и стыков со временем или недоброкачественной сборки при строительстве.
Генерирующие шумы появляются в местах резкого поворота воздушного потока, изменения скорости движения при перепаде сечения воздуховода.
Шумоизоляция воздуховодов вентиляции в значительной степени снижает рабочие и сопутствующие звуки, делая их неслышимыми для уха человека.
Роль огнезащиты для вентиляционных систем
Вентиляционная система обеспечивает комфорт и безопасность в помещениях
Важной частью вентиляции являются дымоотводящие воздуховоды, которые помогают выведению токсичных продуктов горения. Именно дым наносит наибольший вред здоровью человека и может привести к летальному исходу еще на начальном этапе пожара
Поэтому снижение задымленности помещений увеличивает время на принятие мер по спасению людей и имущества.
Однако в полной мере обеспечить безопасность можно только при достаточном уровне огнестойкости вентиляционных каналов.
Трубы, по которым циркулирует воздух, выполняют из легких материалов, чтобы не перегружать несущие конструкции здания, но их сопротивляемости огню в случае пожара хватит всего на 15 минут. При этом воздуховоды дымоудаления чаще всего располагаются в тех же шахтах, где обычная вентиляция, снабжающая помещения свежим воздухом.
В случае прогорания стенок вентиляционных и дымоотводящих труб, не имеющих изоляции, дым по вентканалам быстро распространяется по всему зданию и наносит вреда не меньше, чем огонь.
Неизолированные воздуховоды несут и другую опасность: нагреваясь, они могут привести к распространению пожара по всему зданию, особенно если вблизи от труб находятся легко воспламеняемые материалы. При перегреве и прогорании вентиляционных каналов, скрытых в стенах и перекрытиях, окажутся повреждены несущие конструкции.
Выполнение огнезащиты позволяет изолировать друг от друга трубы, имеющие различное назначение, защитить от перегрева и разрушения перекрытия, предотвратить возгорание и оплавление отделочных материалов.
Изоляция воздуховодов замедляет распространение огня и дыма, увеличивая шансы спасения имущества, здоровья и жизни людей. Кроме того, некоторые виды огнезащитных материалов при нагревании вспениваются, препятствуя поступлению кислорода в охваченное огнем помещение. В результате пожар постепенно затухает, не получая кислородной подпитки.
Способы борьбы
Решить вопрос шума в вентиляционной системе можно, но
подходить к решению вопроса нужно комплексно. Невозможно убрать один вид звука,
а другой будет докучать. Если что-то делать, то все должно выполняться
качественно и в соответствии со стандартами качества.
При разработке проекта вентиляционной системы важно чтобы
воздуховод проходил не над жилыми комнатами, а в районе санузла, ванной комнаты
и кухни. Если находясь на кухне или в ванной, слышится небольшой шум
прохождения воздушных масс, то особого негатива они не принесут
В тех
ситуациях, когда вентиляцию можно проложить только над жилыми комнатами, то
воздуховод требует тщательной шумоизоляции.
Любая вентиляционная система должна быть оснащена
качественной виброизоляцией, которая предотвратит образование шума в системе
воздуховода. Как известно вибрация передается по твердым поверхностям, поэтому
к решению этой проблемы следует подходить ответственно и комплексно.
Особенности шумоизоляции воздуховодов
монтаж изолирующего материала
Самый популярный метод шумоизоляции – укладка внутри или снаружи труб специального материала (органическое и стекловолокно, каучук, пенополистирол). При этом источник шума заглушается, но причина его остается. Как уже было сказано, эту проблему следовало пресечь еще на корню, то есть на проектировочном этапе. Все методы звукоизоляции способны в той или иной степени снизить уровень шумов в функциональной среде, однако, ни один из них не устраняет первопричины шума.
Наилучшие изоляционные показатели у материалов, имеющих ворсистое покрытие: минеральная вата, органическое волокно. Не так давно на строительном рынке появился такой материал как ламельные маты, примечательные своей поперечной волокнистостью. Этот материал хорош, прежде всего, тем, что на сгибах он не образует заломов, так что материал максимально плотно прилегает к трубе, а уровень шума понижается на целых 8-15 Дб (конечный показатель звукоизоляции варьируется в зависимости от степени шума).
Для того чтобы подобрать подходящий в конкретном случае изоляционный материал, стоит учитывать сечение и форму труб. Очевидно, что наивысшую степень изоляции можно получить лишь тогда, когда вся поверхность системы вентиляции покрывается изолятором равномерно, что не допускает появления «звуковых разрывов» (мест, на которых нет изолирующего покрытия). Все швы и стыки необходимо тщательно заклеивать скотчем, либо стягивать бандажами.
Монтаж теплоизоляции
Рассмотрим несколько теплоизоляционных материалов в плане ответа на вопрос, как утеплить вентиляционные трубы в частном доме. С пенофолом все понятно, сразу оговоримся, что это самый простой вариант.
Утепление минеральной ватой
Утепление вентиляционной трубы минватой требует к производителю работ понимания, что этот материал является гигроскопичным. Поэтому все работы проводятся в следующем порядке.
- Вся трубная разводка оборачивается гидроизоляционной мембраной без щелей и зазоров. Полная герметичность покрытия.
- Наматывается минеральная вата внахлест относительно укладываемых полос. Толщина укладки определяется выше обозначенным СНиПом.
- Поверх наматывается еще один слой гидроизоляции.
- Если воздуховод проходит на улице, то поверх теплоизоляционного порога устанавливается короб, лучше сделанный из жести.
Кстати, установка коробов – обязательное условие сборки уличного участка, что обеспечит не только защиту системы, но и эффективный воздухообмен внутри здания.
Если вентиляционная труба не круглого сечения, а прямоугольного, то можно для ее утепления использовать минеральную вату в матах. Их подрезают под необходимые размеры, обкладывают ими трубу и стягивают хомутом, скотчем или вязальной проволокой. Гидроизоляция укладывается обязательно
Здесь важно плотно уложить куски ваты, чтобы между ними не оставалось промежутков. Самое неудобное место – это внешние углы воздуховодов. Их после стягивания основного теплоизоляционного покрытия заполняют кусками материала, вырезанного из мата под требуемые размеры
Их после стягивания основного теплоизоляционного покрытия заполняют кусками материала, вырезанного из мата под требуемые размеры.
Правильный подбор материала для монтажа звукоизоляции
Каменная вата выполняет две функции — утепляет воздуховод и устраняет шумность
Эффективность звукоизоляции в квартире или загородном доме зависит от того, насколько верно выбран и использован тот или иной защитный материал. При этом обязательно учитываются следующие факторы:
- структура, гарантирующая надежное поглощение мешающего шума;
- простота и удобство монтажа материала;
- соотношение стоимости и качества, определяющие целесообразность его применения.
В проблемных зонах воздуховодов (в переходах и в области колен) используемый изоляционный материал со временем истончается или деформируется. Этим объясняется необходимость повторного нанесения (монтажа) изоляции, в качестве которой нередко используются базальтовые пластины или маты. Пластичная структура этих средств гарантирует хорошую защищенность от нежелательных деформаций.
Еще один вариант обработки воздуховодов – использование технологии напыления полимерных материалов на поверхности шахт, каналов или труб. Среди них большой популярностью пользуются Изолон либо самоклеящийся Изолонтейп
Этот метод считается эффективным вариантам изоляции с купированием посторонних шумов, но пользоваться им следует осторожно
