Виды свай
Классификация свай:
- Винтовые. Заостренные металлические трубы с лопастями, установленными в нижней части. Завинчиваются в почву по принципу шурупа. Ленточно-винтовой фундамент удобен тем, что позволяет работать вручную поблизости от других построек.
- Буронабивные. Опоры заливаются прямо на площадке. Подготавливается скважина нужной длины, в нее помещается металлический каркас и водостойкая опалубка (асбоцементные или полиэтиленовые трубы). Если позволяет грунт, для этой цели могут использоваться стенки скважины.
- Погружные. Готовые опоры забиваются в почву с помощью строительного копра. Рядом с местом работы не должны находиться другие постройки. Требуется пространство для въезда строительной техники.
Ленточный фундамент на винтовых сваях представляет собой комбинированную конструкцию. Стены дома опираются на единую ленту, а опоры обеспечивают прочное сцепление с грунтом.
Способы погружения ленты:
- Заглубленный. Такой вариант применяется при постройке массивных сооружений. Лента опускается ниже отметки промерзания почвы. Требуется большое количество земляных работ и отсутствие водоносных горизонтов. Данная технология используется крайне редко из-за нецелесообразности установки вспомогательных опор. Если территория позволяет установить такую систему, данная конструкция выдержит любое строение.
- Мелкозаглубленный. Такой вариант используется наиболее часто. Опора погружается на глубину 30 см при открытом цоколе 50 см. К преимуществам относится небольшое количество земляных работ. Требуется точно рассчитать уровень грунтовых вод и узнать насчет сезонных изменений.
- Незаглубленный. Представляет собой свайно-ростверковую конструкцию. Лента находится выше нулевого значения, поэтому она не выполняет опорную функцию.
В большинстве случаев используется мелкозаглубленная методика с применением буронабивных свай.
Ее преимущества:
- небольшое количество земляных работ;
- возможность сделать все самостоятельно, без привлечения специалистов;
- легкая транспортировка, т. к. все детали схемы создаются непосредственно на территории;
- возможность обойтись без специальных устройств.
Материалы для ленточных фундаментов
Бутобетонный ленточный фундамент
Бутовый фундамент состоит из бутового камня и бетона в равных пропорциях. Камни для фундамента должны быть приблизительно одинакового размера (не превышающего 30 см), крепкими, без трещин, с неровными краями. Эти условия необходимы для лучшего сцепления камня с бетоном, что служит залогом прочности фундамента.
Бутовый ленточный фундамент укладывается на подушку из песка или гравия. Бетон заливается частями, перемежаясь с камнем. Ленточный фундамент без опалубки можно соорудить, если грунт имеет хорошую плотность. В этом случае потребуется изоляционный слой из рубероида или пленки, чтобы исключить попадание грунта в раствор и впитывание влаги из раствора в почву.
Ширина фундамента зависит от размера и нагрузки здания и может колебаться от 20 до 100 см. Ошибаться в расчетах при решении этого вопроса нельзя.
Бутобетонный ленточный фундамент на глинистой почве лучше не применять во избежание растрескивания бетона.
Железобетонный ленточный фундамент
Наиболее распространенный вид фундамента, привлекателен относительно невысокой стоимостью и простотой возведения. Такой фундамент хорош при строительстве домов со сложной конфигурацией. Составляющие железобетонного ленточного фундамента – цемент, песок, щебень и арматура. Такой фундамент может быть заложен под дом, расположенный на участке с песчаным грунтом.
Ленточный фундамент из кирпича
Этот вид фундамента используется при возведении нетяжелых строений – деревянных домов, гаражей, пристроек. Особое требование к грунту – он должен быть твердым и сухим. Кирпичный фундамент не следует применять на участках с высоким уровнем грунтовых вод. Указанные ограничения связаны с тем, что данный вид фундамента – обычная кирпичная кладка, недостаточно надежная и прочная для основы дома. При соблюдении правил (устройство гидроизоляции, использование обожженного кирпича, армирование) срок эксплуатации ленточного фундамента из кирпича составляет всего 30-50 лет.
Ленточный фундамент из бетонных блоков
Ленточный фундамент из ФБС (фундаментный блок сплошной) монтируется из готовых железобетонных блоков, имеющих прямоугольную форму.
Также фундаментные блоки могут иметь форму трапеции (ФЛ), называются они блоки-подушки.
Фундаментные блоки и плиты производятся на заводе. Ленточный фундамент из блоков фбс может устанавливаться на любом грунте под любым типом зданий.
Свайный фундамент – для проблемных грунтов
Устройство фундамента: в основе конструкции сваи – столбы с заостренными книзу концами, которые вбивают в землю. Они минуют слабый и подвижный грунт и упираются в более толстые слои. Именно на них приходится нагрузка здания. Сверху сваи соединяются балками. Каждая из них способна выдержать от 2 до 5 тонн. Сваи могут быть деревянными, буронабивными, бетонными и металлическими. Все способны выдержать более трех этажей, а деревянные только небольшие дома. Один из самых надежных видов – винтовые сваи. Они представляют собой металлическую трубу с лопастью. С ее помощью свая минует слабые слои и достигает твердого слоя. За счет взаимодействия с лопастью земля вокруг уплотняется. Затем сваи подрезают до одинакового уровня и бетонируют.
По месту установки свай различают несколько способов. Одиночный – под местами пересечения стен, кустовой – отдельными участками под несущими конструкциями, сплошной – по всей площади, близко друг к другу.
Внешне напоминает столбчатый, но они здорово отличаются размерами и несущей способностью.
Требования к постройке: чаще используется в крупных стройках, при воздвижении многоквартирных домов или промышленных сооружений.
Требования к почве: отлично подходит при строительстве на неустойчивых слоях земли. Когда он не в состоянии выдержать большую нагрузку, а также при высоком уровне грунтовых вод. Рельеф также может быть любым. Если установить высокий ростверк, можно строить на берегу или болотистых почвах.
Строим гараж на винтовых сваях – пошаговое руководство
Купив участок под строительство гаража, автовладельцы в последнюю очередь думают об устойчивости грунта. А впоследствии появляется необходимость в дополнительных тратах на возведение устойчивого фундамента. В этой ситуации не стоит экономить, ведь некачественная постройка гаража может привести к плачевным результатам. Поэтому если ваш участок под гараж находится на влажном или зыбучем грунте, следует выбирать фундамент, который будет крепиться к твердым слоям почвы.
Какой фундамент выбрать
Строительство гаража на винтовых сваях в данном случае будет оптимальным вариантом как в отношении стоимости постройки, так и в плане ее качества. Цена конструкции доступная, для закладки фундамента не требуется проводить глобальные раскопки
А самое важное, владелец гаража может быть уверен в том, что основа его здания надежная и качественная
Винтовой фундамент можно закладывать в любое время года, замерзший грунт не является проблемой.
Над землей свайный фундамент практически ничем не отличается от классического столбового фундамента, который используют при строительстве легких сооружений. А вот под землей длина свай может достигать до 20 м. Именно благодаря возможности проникать на такую глубину, конструкция всегда будет защищена от колебаний грунта.
Советы при работе
Если вы решили закладывать свайно-ленточный фундамент своими руками, профессионалы рекомендуют выбирать сваи с крупным сечением. Так как, в этом случае, для того чтобы опустить сваю в грунт понадобится только строительный бур.
При бурении скважин и канализаций следует помнить, что под сваями находится песчаная подушка, которая занимает около 3 см.
В свайно-ленточном фундаменте сваи расположены в основании стен и по углам. Расстояние от одной сваи до другой составляет примерно 2 м.
Чтобы провести гидроизоляцию можно использовать асбестоцементные трубы, диаметр которых составляет 15-20 см. Вы можете сделать гидроизоляцию с помощью рубероида. Для этого сверните его трубкой и перевяжите леской.
После того как сконструирована опалубка ленточного фундамента, необходимо переходить к армированию ленты и свай. Вы заливаете всю конструкцию бетоном. Для этой процедуры лучше всего подойдет строительная вибротехника.
Не следует упрощать процесс вкручивания сваи копанием ям или разными лунками. Винтовая свая входит в грунт под прямым углом, с нуля. Именно от этого зависит дальнейшая устойчивость возводимого строения.
Достоинства и недостатки
Строителям с опытом известно, что установка фундамента производится на глубине грунта ниже промерзания. Если не соблюдать эту технологию, то сооружение через время перекосится, и на стенах образуются трещины. А в случае возведения дорогостоящего ленточно-монолитного фундамента при строительстве гаража или другого легкого строения, траты будут необоснованными, поскольку фундамент будет очень мощным для такой постройки. Оптимальным вариантом в таком случае является возведение винтового фундамента. Он обладает рядом преимуществ:
- не требуется расчищать площадку для возведения фундамента;
- строительство, возможно, при любой погода;
- приемлемая цена;
- простой монтаж, возвести такой фундамент вручную, не составит труда;
- работа занимает несколько дней, при небольшой площади строения и опыте работы достаточно и одного дня;
- для возведения стен нет необходимости ждать, когда фундамент станет прочным.
Достоинства винтового фундамента неоспоримы, но наряду с ними, есть и ряд недостатков:
- Под действием коррозии металлические сваи рано или поздно разрушаются. Поэтому данный вид фундамента нельзя отнести к долговременному.
- Во время закручивания сваи в грунт нет возможности контролировать целостность антикоррозионного покрытия на них. В земле есть твердые породы, которые могут повредить покрытие.
- Возникает необходимость в монтаже цоколя. Не каждому нравится, как выглядят строения на винтовом фундаменте. А обработка цоколя, это трудное и порой дорогостоящее занятие.
- В зимний период канализация может замерзнуть. Поскольку при таком фундаменте о теплом подполье речи не идет.
- Зафиксированы случаи, когда установленные в холодное время года сваи к весне начинают шататься.
При этом следует отметить, что все проблемы с фундаментом на винтах возникают только в случаях некомпетентности специалистов или при использовании сваи плохого качества. Для того чтобы возвести долгосрочный и надежный фундамент внимательно отнеситесь к рабочему процессу и соблюдайте точность при работе с винтовыми сваями. Если вы решили воспользоваться услугами строительной компании, перед началом работы обязательно заключите контракт и убедитесь, что в нем прописан пункт о соблюдении технологии строительства.
Достоинства и плюсы свайно-винтового фундамента
Преимущества фундамента такого типа вполне очевидны и подтверждаются специалистами в строительной сфере.
+ 1. Низкая цена фундамента. Точно рассчитать, сколько вам удастся сэкономить на строительстве, можно, учитывая глубину закладки, тип почвы, размеры и среднюю массу самого здания и другие факторы.
+ 2. Водонепроницаемость. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. Строение будет отделено от поверхности почвы металлическими сваями, так что появление сырости, плесени, грибков в жилых помещениях исключено.
Да-да, это свайно-винтовая контрукция.

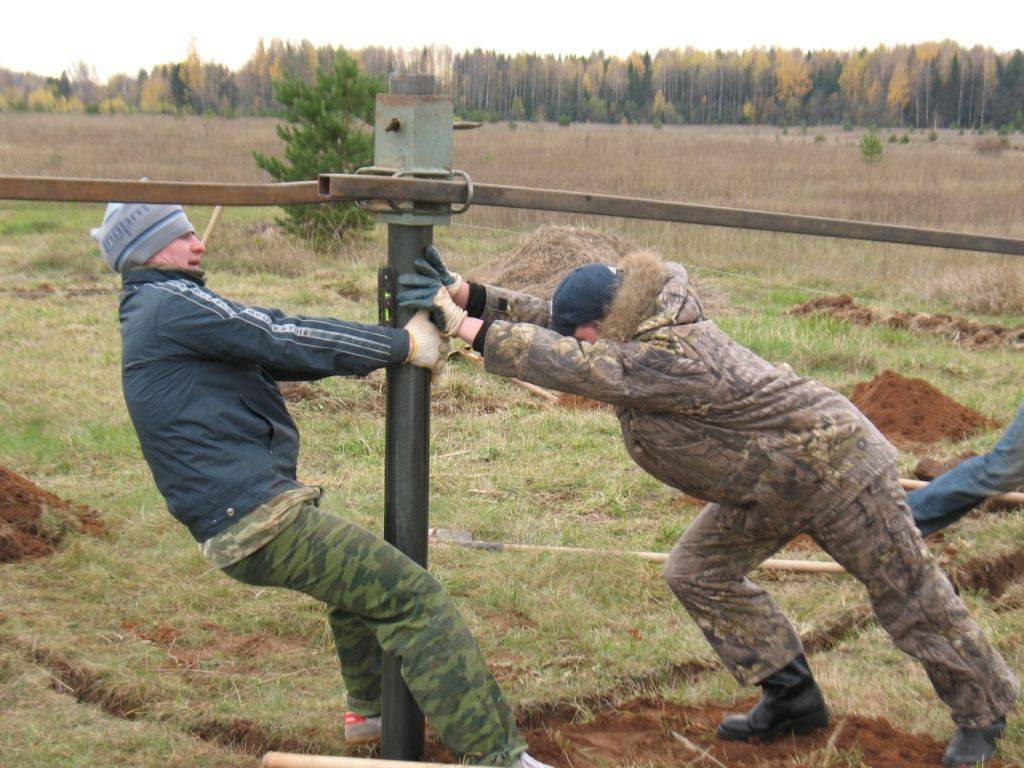

+ 3. Простота и легкость монтажа. Для установки свайно-винтового фундамента не требуется пригонять спецтехнику или покупать дорогостоящие инструменты. Сделать это без серьезных нарушений строительных нормативов удастся даже непрофессионалам. Просто попросите друзей или родных помочь вам: трех человек для закладки фундамента окажется более чем достаточно.
Монтаж могут осуществить даже непрофессионалы.
+ 4. Доступный ремонт. С некачественными материалами или халатностью мастеров может столкнуться каждый. Если ваш дом возведен на плитном или ленточном фундаменте, появление трещин и проседание станет серьезной проблемой и приведет к очень большим расходам.
+ 5. Высокая скорость установки винтовых свай. В отличие от других типов фундамента, винтовые сваи можно смонтировать всего лишь за 1-2 суток. Это связано с отсутствием таких дорогостоящих и сложных этапов, как заливка бетоном, выкапывание ямы, обустройство опалубки и армирование. Точное время монтажа обусловлено квалификацией работников, вида почвы и глубины закладки винтовых свай.

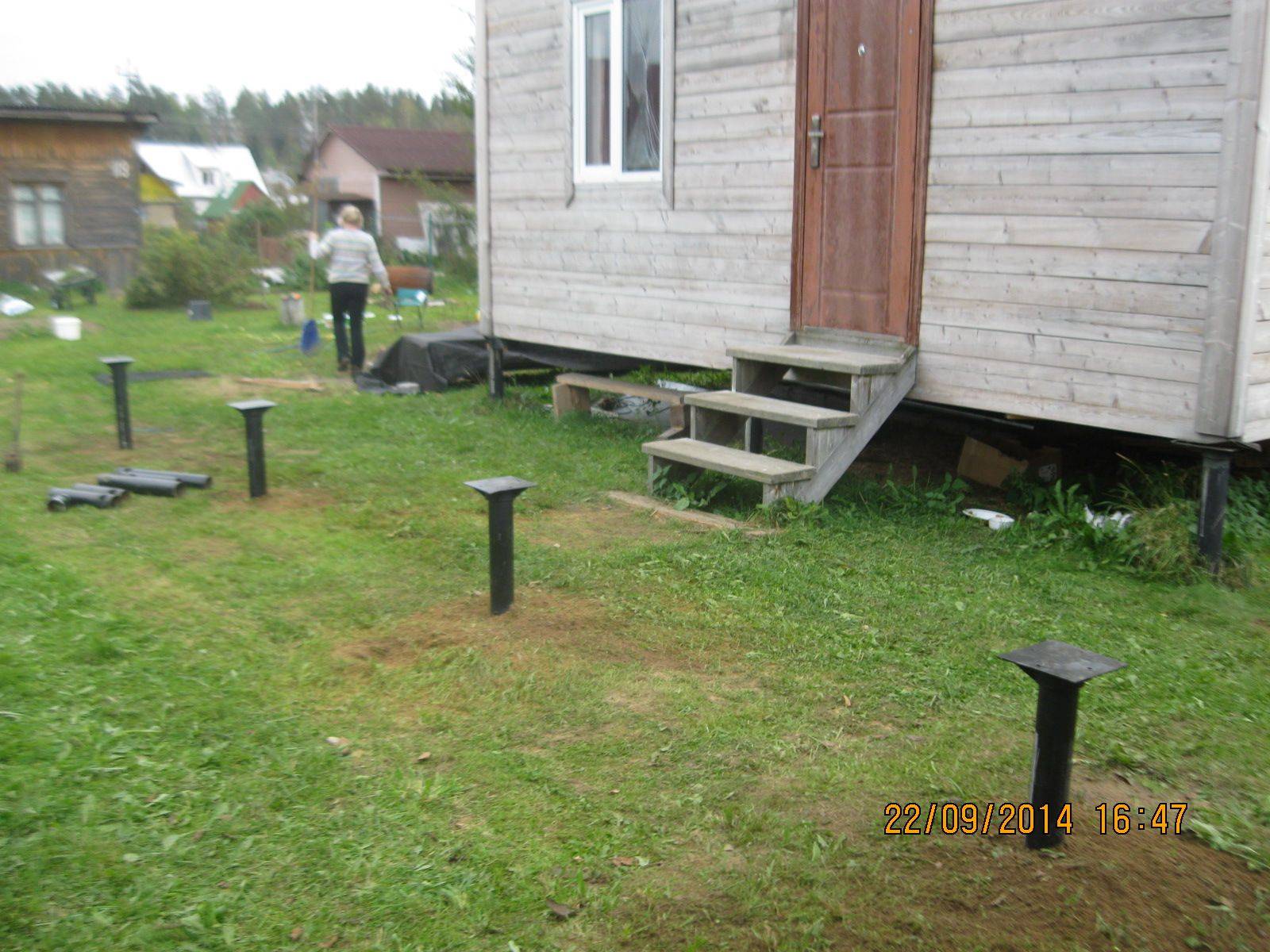

+ 6. Простота наращивания свайно-винтового фундамента. Если владелец дома решил сделать перепланировку или пристроить новое помещение, увеличить площадь фундамента в этом случае удастся с минимальными финансовыми затратами и силами.
Пристройка к дому со свайно-винтовым фундаментом – намного более простое решение, чем в случае с ленточным или плитным вариантом.
+ 7. Возможность монтажа на участке с неровным рельефом. Большой уклон участка с перепадом высот 5-8 м не является преградой для установки свайно-винтового фундамента. Железобетонный фундамент для такого строительства категорически не подходит, а ленточный обойдется значительно дороже.
Монтаж свайно-винтового фундамента на склонах не отличается от возведения на равнине ни стоимостью, ни сроками.
+8. Чистота участка после закладки фундамента.
При этом вам не придется вывозить лишний грунт и доплачивать за данную услугу.
+ 9. Теплый пол без дополнительных затрат. Специфика свайно-винтового фундамента такова, что между почвой и полом строения находится воздушная прослойка, являющаяся естественным теплоизолятором. Поэтому даже в самую морозную зиму жильцы не будут мерзнуть, ходя по дому в легких тапочках.
+ 10. Монтаж в любой сезон. Делать бетонные и железобетонные фундаменты поздней осенью или зимой, когда температура воздуха опускается существенно ниже нуля, довольно проблематично. Владельцу строения придется потратить деньги на различные антифризовые добавки, задуматься о прогреве бетона и т.п. Свайно—винтовой фундамент, в отличие от них, допускает монтаж и в холодную пору: об этом мы подготовили отдельную статью, читайте!.
СВФ, возведенный зимой.
+ 11. Повышенная устойчивость к зимнему «вспучиванию» почвы. Это гарантирует долговечность фундамента, возведенного на пучинистых почвах, при самых резких перепадах температур.
+ 12. Длительный срок эксплуатации. Винтовые сваи изготавливаются из стали высшей марки и обрабатываются специальными антикоррозионными средствами, поэтому фундамент не требует замены очень долго – до 150 лет.
+ 13. Экологичность. В процессе монтажа не происходит уплотнения почвы и серьезного изменения окружающего ландшафта, как в случаях с другими видами фундаментов.
Процесс возведения самого дома
Вначале обустраивается пол
Каркасный домик можно строить уже на следующий день после организации обвязки. Благодаря легкости такая конструкция не склонна к усадке и не нуждается в длительном выдерживании.
На обвязку устанавливаются стойки. Начинают процедуру с угловых элементов, потом переходят к промежуточным. При работе необходимо контролировать правильность углов. Чтобы каркас был жестче, его укрепляют горизонтальными брусками. Угловые стойки закрепляют подкосами. Сырье для каркаса должно быть тщательно обработано составами, защищающими от поражения грибком и повышающими пожароустойчивость. Там, где будут обустроены окна и дверные проемы, стойки монтировать не требуется.
Утепляют каркасный дом минеральной ватой
Для установки стеновых панелей потребуется купить утепляющий материал. Обычно это минеральная вата или субстанции из пенополистирола. Габариты материала зависят от таковых у брусков, задействованных в каркасной конструкции. Утеплитель монтируют плотно, без щелей, а с фасадной стороны его обклеивают гидроизоляционной прослойкой. Внутри и снаружи конструкцию покрывают листовым ОСБ и затем отделывают стены.
Кровля дома базируется на стропильной системе. Ее элементы опираются на бруски верхней обвязки. Потребуется также смонтировать фронтоны. Если используются элементы с сечением 15 на 5 см и уклон в 45 градусов, дистанция между стропильными опорами будет равна 0,7 м. Если используется добавочный утеплитель, шаг уменьшают до 0,6 м.
Фундамент на винтовых сваях
Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.
За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.
Ростверк
Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.
Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.
Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.
Устройство ростверка
Руководство и пособия по регулированию
Общий свод правил по проектированию и строительству свайного фундамента отражен в нормативных документах СП 50-101-2004 и СП 50-102-2003 — актуализированных версиях СНиП 2.02.01-83, СНиП 2.02.03-85 и СНиП 3.02.01-87. Руководства регламентируют формулы расчета и технологические этапы монтажа различных типов свай в разных гидрогеологических условиях.
Параллельно СП 11-105-97, СП 11-104-97, СП 11-102-97 и ГОСТ 5686-94 описывают требования к инженерно-геологическим, геодезическим и экологическим исследованиям для строительства. Свайные фундаменты, предназначенные для эксплуатации в агрессивной среде, следует проектировать согласно правилам ГОСТ 27751. Чтобы грамотно оценить климатические условия, конструктор должен руководствоваться СНиП 23-01-99 и СНиП 23-01.
Требования к железобетонным сваям с различными конструктивными особенностями изложены в ГОСТ 19804-91, №19804.2-79, №19804.3-80*, №9804.4-78, №19804.5-83 и №19804.6-83.
Утепление свайного фундамента
Вопрос утепления ростверка свайного фундамента всегда стоит остро, ведь сваи приподнимают основание дома над землей и оставляют просвет, который может легко промерзать и проветриваться. По сравнению с другими видами фундаментов, где монолитное основание образует замкнутый утепленный контур, неутепленный цоколь фундамента из свай является недостатком. Решается, однако, эта проблема достаточно просто.
Для начала по периметру здания у цоколя монтируется обрешетка, в которую впоследствии закладывается слой утеплителя (не забывая оставлять продухи для правильной вентиляции), затем монтируется чистовая облицовка в виде цокольных панелей, шифера или листов фанеры, таким образом, решается вопрос, чем закрыть свайный фундамент снаружи. Такая защитная оболочка воспрепятствует промерзанию пола и коммуникаций, а дополнительный монтаж отмостки вокруг дома, сохранит от промерзания грунт под домом.
Особенности устройства
Основание можно утеплить изнутри или снаружи
Ленточный фундамент при необходимости можно утеплить как с внутренней, так и с внешней стороны. Утепление возможно для всех типов ленточных оснований и зависит от климатических условий и состава почвы. Многие монолитные конструкции в силу положительных климатических и других факторов не требуют утепления. Лента в таких зданиях лишь покрывается слоем гидроизоляции.
В доме с таким фундаментом легко сделать подвал или цокольный этаж
Конструкция ленточного основания идеально подходит для устройства цокольного этажа или полуподвального помещения. При строительстве блочного ленточного фундамента можно сделать цоколь необходимой высоты, что позволит обойтись без длительных монолитных работ.
Основные нагрузки ленточный фундамент испытывает в углах. Поэтому армирование угловых частей ленты должно производиться с максимальной точностью в соответствии со строительными нормами и правилами.
Типы фундаментов, используемых для каркасных домов
С ошибками мы разобрались, осталось выяснить какой фундамент для каркасного дома лучше подходит (различные виды фундамента для частного дома ).
Свайный или столбчатый фундамент, заглубленный ниже линии промерзания грунта
Каркасные дома прекрасно стоят на заглубленных сваях и столбах, но только в том случае, если застройщик не пренебрег расчетами (опорно столбчатый фундамент своими руками ). На сваю в осенне — зимний период действуют две противоположные силы:
- часть нагрузки от надземной части строения – 500-700 кг;
- выталкивающая сила при пучении – 1,5-2 т.
В результате «неравной битвы» одна свая (или столб) может подняться выше прочих, освобождая тем самым от нагрузки близлежащие опоры. Их выдавит из грунта, грунт в скважине осыплется и не даст весной вернуться сваям на место.
Чтобы избежать выхода опорных элементов из грунта, им можно придать пирамидальную форму или устроить внизу подошву, по диаметру превосходящую основное тело сваи. Такие шаги повлекут за собой удорожание строительства и увеличение срока возведения дома. Но это единственно правильно решение при строительстве фундамента своими руками для каркасного дома на площадке с большим уклоном.
Еще один нюанс, который придется учитывать застройщику: свайный фундамент для каркасного дома нельзя оставлять ненагруженным. Построить его за полгода до сборки надземной конструкции не получится – сваи за это время благополучно поднимутся под воздействием сил выталкивания.
Расчет столбчатого фундамента для каркасного дома, равно как и свайного, заключается в следующем:
- производится сбор нагрузок на все основание;
- полученный результат распределяется поровну между всеми опорами.
При этом необходимо соблюдать следующее правило: сваи и столбы устанавливаются под каждым углом строения и в точках пересечения стен. Шаг между опорными конструкциями не должен превышать двух метров. Исходя из этих требований, рассчитывается количество свай.
Глубину столбчатого фундамента для каркасного дома (или свайного) определяет расположение прочных слоев грунта, обладающих высокой несущей способностью.
Свайно – винтовой фундамент
В последнее время наблюдается популяризация фундаментов под каркасные дома из винтовых свай (как сделать свайно — винтовой фундамент своими руками ). Данная технология позволяет создать надежное основание за несколько дней. Земляные работы в том случае практически отсутствуют. Винтовая свая состоит из двух основных составляющих (как сделать винтовые сваи своими руками ):
- трубы, заостренной на конце;
- лопастей, выполняющих роль резьбы.
Последний элемент обеспечивает легкое вкручивание сваи в грунт, раздвигая и уплотняя при этом грунт. Он же противостоит выталкивающим силам, которые пытаются выдавить сваю наверх.
При сооружении свайно – винтового фундамента для каркасного дома своими руками не забудьте установить в каждую трубу арматурный каркас, а затем заполнить ее бетоном.
Монолитный мелкозаглубленный фундамент
Ленточный фундамент под каркасный дом, заложенный на 500-700 мм, хорошо зарекомендовал себя на ровных участках (устройство мелкозаглубленного ленточного фундамента ). Если стройплощадка имеет значительный уклон, строение будет постепенно сползать вниз.
Монолитная конструкция воспринимает действие сил выталкивания равномерно по всему периметру. Коробка дома поднимается и опускается вместе с ней без угрозы отрыва от основания.
Ленточный фундамент глубокого заложения
Ленточный фундамент для каркасного дома, заложенный ниже границы промерзания грунта оправдан лишь в тех случаях, когда под зданием планируется соорудить подвал. Данный вариант требует проведения земляных работ в больших объемах:
- выравнивания участка застройки;
- рытье траншеи глубиной около двух метров и пр.
Ширина ленточного фундамента для каркасного дома выбирается в соответствии со следующими факторами:
- уровня подземных вод;
- наличия или отсутствия тяжелой облицовки фасадов;
- этажности здания.
Для дома в один этаж под наружные стены обычно сооружают ленту шириной 250 мм, а под внутренние – 200 мм. Но если впоследствии планируется обложить здание кирпичом, ширина монолита возрастет до 315 мм.
Мелкозаглубленные и заглубленные ленточные фундаменты
По глубине заложения ленточные фундаменты могут быть мелкозаглубленными и заглубленными.
Мелкозаглубленным считается фундамент, глубина заложения которого не более 50-60 см.
На мелкозаглубленном ленточном фундаменте строят легкие деревянные или каркасные дома, гаражи, заборы. Если планируется кирпичный дом, то он может иметь не более одного этажа.
Мелкозаглубленный фундамент следует возводить на прочных грунтах. Прочными называются грунты, слабо подвергающиеся пучению. Пучение – это увеличение объема грунта при его промерзании. Подходящими для ленточного фундамента мелкого заглубления являются песок, щебенка и каменные породы. Глина и суглинок могут быть основанием для обустройства мелкозаглубленноголенточного фундамента только при условии низкого уровня залегания грунтовых вод.
Мелкозаглубленный ленточный фундамент на склоне возможен только на стабильном грунте. В случае наличия признаков техногенности и пучинистости грунта, основание должно хорошо заглубляться. Вес здания при этом не имеет решающего значения.
Заглубленный ленточный фундамент имеет высокую прочность, поэтому его закладывают под строения, имеющие большой вес. Низкий уровень залегания грунтовых вод позволяет возводить дома с заглубленным ленточным фундаментом на песчаных, глинистых, суглинистых и каменистых почвах.
Заглубленный ленточный фундамент сооружается таким образом, что глубина его заложения ниже уровня промерзания почвы. При различных условиях она может быть от 70 до 1500 см и более.
Заглубленный фундамент может служить стенами для подвала.
Типы ленточного фундамента
Рассмотрим три основных типа комбинированных ленточных фундаментов: свайно-ленточный, столбчато-ленточный и плита на ленточном фундаменте.
Применение в строительстве
Уже из названия становится понятно, что конструкция ленточного фундамента со сваями соединила в себе две различные системы – опоры и привычный вариант, наиболее часто применяемый в виде простой малозаглубленной ленты из бетона. Затраты на строительство подобных систем значительно выше, но особенности конструкции позволяют достичь хороших показателей для основы будущего здания:
сваи понизят чувствительность ленточной фундаментной основы к пучению почвы. Если грунт сильно увлажнен, фундамент даст возможность перенести большую часть массы объекта на плотные грунтовые слои, находящиеся на глубине полутора – двух метров;
- ростверк из бетона по свайному фундаменту в несколько раз увеличит жесткость основы, поэтому по таким конструкциям без проблем строятся сооружения с применением легких стройматериалов;
- имеющийся у системы «мост», соединяющий отдельно стоящие сваи, не значит, что данный вариант подходит для объектов любой массы. В большинстве случаев фундаменты получаются недорогими и прочными, могут выдерживать массу здания из бревен или бруса, не превышающего пары этажей.
Что такое ленточный фундамент
Ленточный фундамент — это замкнутая опорная часть наружных и внутренних несущих стен здания, погруженная в грунт на определенную глубину. Изготавливается методом отливки из бетона прямо на площадке, из отдельных частей — камня, кирпича или фундаментных блоков (ФБС) или комбинированным способом.
Самый распространенный вид — монолитная лента из железобетона, обладающая максимальной прочностью и устойчивостью к внешним нагрузкам. Порядок возведения в основных чертах одинаков для всех видов, различия наблюдаются только в части создания самой ленты (в зависимости от материала).
Этапы строительства:
- Подготовка площадки — удаление верхнего слоя земли, выравнивание по горизонтали, создание ровной плоскости.
- Разметка участка с помощью колышков.
- Рытье траншеи на заранее определенную глубину.
- Создание подготовительного слоя засыпки, оборудование дренажной системы.
- Строительство самой ленты (порядок действий зависит от используемого материала)
- Гидроизоляция, утепление.
- Засыпка пазух, производство дальнейших работ.
Срок строительства ленты также зависит от исходного материала. Наиболее продолжительным по времени вариантом является монолитная бетонная лента. Срок застывания отливки составляет около месяца, требуя в течение первых 10 дней периодической поливки водой для уравновешивания влажности внутри и снаружи ленты чтобы выровнять напряжения.
Для ускорения процесса существуют другие технологии строительства ленты из сборных элементов — кирпича, ФБС, камня. Прочность и устойчивость основания несколько снижается, но скорость возведения увеличивается в несколько раз.
Если гидрогеологические условия участка позволяют, использование сборного ленточного фундамента становится более удачным выбором.
Сборный тип фундамента для частного дома
Конструктивно блочное ленточное основание представляет собой сборную конструкцию, для сооружения которой используются готовые железобетонные блоки ФБС. Существуют следующие варианты конструкции блочного фундамента:
Прямоугольного сечения – ФБС монтируются на песчано-гравийную подушку и формируют конструкцию стандартной прямоугольной формы.
Рисунок 3. Сборный фундамент прямоугольного сечения
Т-образного сечения – блоки укладываются на специальные железобетонные подошвы заводского производства ФЛ, формируя фундамент Т-образной формы. Такое основание отличается более высокой несущей способностью за счет большей площади опирания нижней подошвы.
Рисунок 4. Сборное основание Т-образной формы
Ленточный фундамент из ФБС – в чем его отличие?
Сборные фундаменты пользуются меньшим спросом по сравнению с монолитнымиВажно, что следует отметить – под дома из тяжелых материалов и большие здания опытные строители рекомендуют дополнительно делать армопояс.
Фото 5. Устройство армопояса на сборном ленточном основании
Благодаря изготовлению в заводских условиях, блоки ФБС отличаются высокими технико-эксплуатационными характеристиками. Выпускаются изделия разных размеров:
- толщина –300-600 мм (через каждые 100 мм);
- высота – 280, 300 и 580 мм;
- длина – 880, 1180, 1780 и 2380 мм.
Рисунок 6. Блоки ФБС разных размеров
Большие размеры и высокая несущая способность ФБС позволяют готовому фундаменту воспринимать значительные нагрузки и равномерно передавать их на грунтовое основание
Кладка блоков производится на стандартный цементно-песчаный раствор, но впоследствии нужно особое внимание уделять гидроизоляции конструкции (особенно в местах швов).
Плюсы и минусы ленточного фундамента из блоков ФБС
Конкурентные преимущества блочных оснований ленточного типа:
- Скорость строительства – не требуется выжидать 3-4 недели для застывания бетона, как в случае с монолитной конструкцией.
- Минимальная трудоемкость – монтаж блоков выполняется с помощью крана, не требуется сборка опалубки и последующая распалубка, исключается необходимость в изготовлении армирующего каркаса.
- Меньшая цена – при условии сравнения сборного и монолитного фундамента с идентичными геометрическими параметрами.
- Длительный срок службы – при соблюдении всех технологических моментов устройства сборное основание из ФБС прослужит не меньше, чем монолитное.
Фото 7. Внешний вид сборного ленточного фундамента из блоков ФБС
Из недостатков можно отметить наличие кладочных швов, которые нарушают целостность конструкции. Но это не значит, что фундамент будет менее надежным, тем более, если сверху усилить его армопоясом.
