Как сделать освещение в гараже своими руками

Как устроены светильники на диодах

Источник света такого светильника – лампа, состоящая из диодов. Они собраны в цепь, которая подключается к схеме управления через блок питания.

При работе, хотя и незначительно, но выделяется тепло, поэтому конструкция предусматривает радиатор для его отведения. Он обеспечивает стабильную, долгую эксплуатацию диодов и светильника.

Освещение гаража светодиодами предполагает использование отдельных ламп или лент из диодов.

Для гаража больше подходят потолочные конструкции, поскольку они лучше освещают все пространство. Настенными освещаются места работы, требующей визуальной нагрузки (стол, верстак). Качественную подсветку для смотровой ямы можно создать с помощью мобильного источника на светодиодах.

Их несколько, в том числе особо важные для изолированного пространства гаража. Достоинства светодиодных устройств:

1. Энергопотребление, а с ним и расходы на освещение, уменьшаются в разы: вдесятеро по сравнению с лампой накаливания и втрое – люминесцентной.
2. Загораются сразу, впоследствии не мерцают.
3. Излучаемый светодиодной лампой свет живой, насыщенный.
4. Вечный, в сравнении с другими моделями, срок эксплуатации – порядка 70-90 тысяч часов (почти 10 лет беспрерывной работы) качественного освещения.
5. Экологически безопасны: без ртути, других ядовитых веществ.
6. Не перегорают при частом включении-выключении.
7. Пригодны к использованию в условиях холода или жары.
8. Просты в установке: потолочная лампа монтируется за считанные минуты.
9. Пожаробезопасны, поскольку диоды почти не нагреваются при работе.
10. Для защиты от скачков напряжения, перегрузок в сети или короткого замыкания комплектуются специальными драйверами.

Таким образом, светодиодное освещение гаража самое лучшее и безопасное. Затраты на покупку его источников и обустройство немалые, но окупаются быстро, сохраняя нервы хозяев.

При многочисленных достоинствах таких светильников у них есть маленькие недостатки, которые желательно учитывать при монтаже:

1. поток света менее яркий (по сравнению, например, с лампами накаливания), узконаправленный, поэтому точки освещения устанавливаются гуще, их нужно больше на ту же площадь, чем обычных;
2. во влажных помещениях применяются лишь переносные модели, работающие от низковольтного напряжения.

Относительным недостатком является высокая цена. Однако она компенсируется крайне низким энергопотреблением и большим сроком службы.

Освещение для смотровой ямы мастерской

Яма — важная зона автомастерской в гараже. Из-за того, что в яме будет более влажно, чем в самом помещении, для ее освещения рекомендуется ставить светильники, которые имеют герметичную конструкцию. Она поможет не допустить накопления конденсата внутри лампы.

По условиям безопасности освещение смотровой ямы (как и погреба гаража, если он имеется) разрешено осуществлять только с помощью понижающего трансформатора. Напряжение в сети в яме рекомендуется не более 42 В. Ставить выключатель, розетку в яме категорически запрещено. При этом светильников можно сделать сколько угодно. Если вы часто ей пользуетесь, можно установить три или четыре лампы (по одной с каждой стороны в углублениях). Плафоны для этого места желательно приобрести с защитными решетками.

На форумах автолюбители рекомендуют поберечься и установить трансформатор, понижающий напряжение до 12 В. Он поможет избежать удара током. Это разумно, так как сырость и влажность способны накапливаться в яме.

Если вы будете использовать переносной светильник для работы в темных местах автомобиля в смотровой яме, то надо выбрать низковольтную модель. Такая лампа должна быть присоединена к четырехметровому проводу. Закрепляют осветительный прибор на вкрученный в стену крючок.

Альтернативой переноски является светильник-фонарик, который крепится на голове. Он продается в туристический магазинах, но некоторые умельцы изготавливают его своими руками, используя обычный фонарик на батарейках и ремень.

Вдохновиться идеями установки ламп в гараже можно, посмотрев два видео:

Как показывает практика, устроить освещение в гараже проще, чем в квартире. если грамотно подобрать лампы и спроектировать все заранее. Большинство владельцев предпочитают провести проводку самостоятельно. Главное — помнить о безопасности!

Свет в гараже — основные вехи

Искусственное освещение — лучший вариант для любого гаража и его хозяина. Чтобы проводить свои ремонтные работы качественно и правильно, освещение просто необходимо. Свет в гараже без электричества является достаточно популярным методом. Требование к качеству подобных осветителей очень высокое, поэтому тут есть над чем поработать и что обдумать.

Качественное освещение может принести своему хозяину одни преимущества, например, отсутствие темных мест. Таким образом, хозяин всегда найдет необходимый инструмент, особенно когда тот нужен очень срочно. Также не стоит забывать о приятной рабочей атмосфере, ведь темнота только напрягает и угнетает. Работать при нормальном освещении значительно легче.

Мы пришли к выводу о том, что каждый гараж должен быть освещен. Ведь этот факт приносить только преимущества. Хорошей новостью является тот факт, что выполнить осветительные процедуры сможет каждый человек, даже без определенных умений и знаний. Перед тем, как реализовать сам план, нужно обдумать несколько нюансов, от которых напрямую зависит сложность будущих работ. Эти факторы выглядят следующим образом:

• Нужно знать размер помещения, поэтому придется измерить его самостоятельно. Учитывать нужно как площадь, так и высоту гаража.
• Необходимо определиться с типом осветительных ламп, выбор очень велик, поэтому нужно хорошо подумать. Тут нужно учитывать ваши финансовые возможности в первую очередь.
• Гараж нужно разделить на несколько рабочих зон, она может быть одна или же сразу несколько. Иногда освещение требуется только в некоторых углах, а не по всему гаражу. Освещаются зоны, в которых проводится непосредственная работа или лежат инструменты.
• Необходимо выбрать вариант отделки и цвет. Только определившись со всеми этими пунктами, можно продолжать дальше.

Стоит упомянуть тот факт, что начинают создавать план будущего освещения с определения типа используемых ламп. Затем высчитывается их количество, и только потом хозяин может приступать к следующим расчетам.

Освещение рабочих зон

Чтобы освещение рабочих мест отвечало всем требованиям, надо знать, как правильно его организовать. В гараже этими зонами являются:

• верстак или рабочий стол;
• стеллажи;
• смотровая яма.

На самом деле количество рабочих мест может быть больше или меньше. Все зависит от размеров помещения и характера работ, проводимых в нем.

Установка светильников

Освещение верстака или рабочего стола обычно делают направленным, точечным. В нем используются галогенные светильники напряжением 220 или 12 В. Лампы устанавливаются ниже уровня глаз. Светильник могут крепиться на поворотном кронштейне для изменения направления света, он не должен слепить глаза. Если применяются низковольтные светильники, то питание осуществляется через понижающий трансформатор. При использовании ламп накаливания в освещении стола необходимо использовать защитные плафоны. Подача питания на рабочее место осуществляется от отдельного выключателя. Понижающий трансформатор имеет свою сеть и питает все низковольтные приборы. По условиям безопасности на все розетки наносятся надписи о напряжении сети, от которой они питаются.

От размещения стеллажей в гараже будет зависеть установка светильников. Если стеллажи многоярусные, то желательно осветить каждый ярус. Для этого использовать светодиоды нет необходимости. Здесь будет достаточно установить обычные лампы накаливания мощностью 40-60 Вт. Их обычно размещают в закрытых плафонах. Чтобы луч при включении не слепил глаза, светильники оборудуют защитными козырьками. На верхнем ярусе устанавливать светильники необязательно, там будет достаточно основного потолочного света. Так как освещение стеллажей используется периодически, то желательно, чтобы каждый ярус или стеллаж имел свой выключатель. Все стеллажное освещение запитывается от своего автомата. Наиболее простой вариант — использование светодиодного головного фонаря.

Схема подключения освещения смотровой ямы несколько отличается от основной. Из условий безопасности прокладка кабеля в яму осуществляется в бронерукаве, уложенном в полу на глубине не менее 5 см. Для освещения смотровой ямы используется низковольтное точечное освещение. В связи с влажностью места лампы напряжением 12 В обязательно устанавливаются в водозащищенный светильник с герметичным вводом. Приборы делают выдвижными и размещают в нишах. На дно смотровой ямы устанавливают деревянный поддон. В качестве подсветки можно использовать светодиодную ленту. Выключатели в яме не устанавливают.

Освещение в яме гаража

В смотровой яме без искусственного света не увидишь ничего. Однако, яма – сложный объект в плане электричества. Трудности заключаются в следующем:

• высокая влажность;
• человек, находящийся в яме, заземляется через землю или влажный бетон;
• невозможно быстро покинуть яму в случае опасности.

Поэтому рекомендуется освещение смотровой ямы делать низковольтным: максимум 24 В постоянного и 36 В переменного напряжения. Однако, проще всего монтировать 12-вольтовые лампы. Их выпускается много, стоят они недорого. К низковольтным источникам света нужен дополнительный блок питания. Трансформатор монтируется строго в распределительный щит. Запрещается использовать автотрансформатор.

Светильники обязательно должны быть влагозащищенными, свет от них должен направляться в основном вверх – на днище автомобиля. Поверх ламп устанавливаются защитные плафоны и оснащается заземление. Светильники, которые монтируют на стенах ямы, должны находиться в нише на уровне плеча. Стены лучше выкрасить белой краской.

Светильник в нише

Розетки и выключатели монтируются вне ямы на стенах или в щитке, чтобы избежать короткого замыкания при утечке жидкости.

Проводку необходимо скрыть и защитить от влаги специальным кабель-каналом.

Интересный вариант — использование светодиодной ленты. Она герметична, низковольтна. Удельная мощность должна быть не менее 4 Вт/м.

Освещение смотровой ямы led-лентой

Хорошо подойдут и любые другие влагозащищенные низковольтные светильники. Главное, располагать их так, чтобы свет шел вверх.

Варианты освещения смотровой ямы

Выбор схемы

Определившись, какие светильники выбрать для гаража, можно переходить к проектированию схемы. Лучше всего сделать их две. Основная подсветка обеспечивает общее обслуживание помещения, местная – точечное освещение определенных областей.

Для общего обслуживания гаража подойдут накладные осветительные приборы. Их легко монтировать на потолочной поверхности или стене. К устройствам предъявляются такие требования:

• закрытое исполнение с защитным стеклом высокой прочности;
• монтируемая сверху решетка из металла (ставится на изделия, размещенные ниже метра от пола);
• на пути светового потока устанавливается рассеиватель;
• устройства должны равномерно размещаться по площади помещения.

Обустраивать освещение гаража начинают с подбора ламп: их вида, числа, мощности и определения точек монтажа

Важно, чтобы большинство приборов направлялись на рабочие зоны

Простая схема освещения для гаража включает в себя понижающий напряжение трансформатор для светодиодных устройств (использовать сеть 220 В нельзя), автоматы (вводный, для розеток и питания), провода, УЗО и потребляющие компоненты. Вход в щиток распределения нужно заземлить, при этом сопротивление не должно превышать 4 Ом. Когда проводка не подсоединена к домашней сети, используется счетчик электричества. Розетки устанавливают минимум в 0,8 м от пола. Быстрый и экономичный вариант осветить помещение в отсутствие питания – светильник, снабженный аккумулятором.

Локальное освещение можно организовать с помощью прожектора на штативе, портативного фонарика или размещенной над столом лампочки. Приборы, входящие в общую сеть, часто устанавливаются на потолке либо на стыках стеновых плоскостей, образующих углы. Иногда их размещают и на самих стенах.

Какое освещение лучше выбрать

Cуществует несколько видов ламп:

• накаливания;
• галогеновые;
• люминисцентные;
• светодиодные.

На сегодняшний день использование ламп накаливания для устройства освещения устарело окончательно. Галогеновые лампы, хоть и обладают несколько лучшими характеристиками, являются разновидностью ламп накаливания, где источником света является раскалённая спираль. К достоинствам таких устройств относится низкая стоимость и простота монтажа. Такие лампы не нуждаются в пуско-регулирующих устройствах и подключаются напрямую к питающей сети. Из недостатков – высокий уровень потребления энергии, низкий ресурс, сильный нагрев при работе.

Люминисцентные лампы производятся в форме продолговатых или закрученных спиралью стеклянных трубок. Данный вид приборов для работы требует наличия электронного пуско-регулирующего устройства (ПРУ). Не нужно путать такой пусковой аппарат со старыми стартерно-дроссельными ПРУ. Современный электронный ПРУ работает на высокой частоте, обеспечивает мгновенное зажигание, отсутствие миганий и экономичный режим работы. В моделях со спиральной трубкой такое устройство встроено в цоколь. Достоинства: низкое энергопотребление, холодный или тёплый белый свет, распределённое по всей длине трубки свечение. Недостатки: хрупкая стеклянная оболочка, внутри которой содержатся пары ртути.

Наиболее современными являются светодиодные источники света. Так же, как и люминисцентные, для их работы требуется наличие специального электронного драйвера, что усложняет конструкцию и снижает надежность. Драйвер нужен для стабилизации потребляемого светодиодами тока. Без него срок службы светодиодов сократится в десятки раз. Светодиоды не содержат опасных или вредных для здоровья веществ. Они обладают широким спектром оттенков света, от холодного до тёплого свечения. Характеризуются наименьшим из всех источников света энергопотреблением. К недостаткам относится только высокая стоимость в сравнении с другими лампами.

Правильным решением будет отказ от использования ламп накаливания. Несмотря на более высокую, в сравнении с ними, стоимость светодиодных и люминисцентных источников света, последние обладают гораздо более высоким ресурсом и низким энергопотреблением, что в конечном итоге приводит к компенсации высокой начальной стоимости. С учётом постепенного снижения цен на энергоэффективные приборы и роста тарифов на электроэнергию, использование современных источников света оказывается всё более оправданным. В таблице приведены сравнительные характеристики различных типов ламп.

	Ресурс, часов	Мощность, Вт	Температура
Лампа накаливания	1 000	60	высокая
Люминисцентная лампа	8 000	11-15	средняя
Светодиодная лампа	20 000	7-11	низкая

Чтоб требуется для установки своими руками

Для прокладки электрической проводки потребуется:

• Тестер.
• Комплект изолированных отверток.
• Диэлектрические перчатки.
• Изоляционные ленты.
• Защитные очки.
• Плоскогубцы с изоляцией.
• Строительный нож или даже кусачки (ими вы будете отрезать провод и зачищать его).

Прокладывание проводки, установка распределительных шкафчиков и прочих компонентов невозможно быть дрелей, перфораторов и штроборезов. Еще стоит подготовить:

• Лобзики.
• Строительные шпатели.
• Пилы по древесине и металлу.
• Молотки и гаечные ключи.
• Сверла.
• Дисковые пилы.
• Строительный уровень и рулетку для измерений.

Особенности освещения смотровой ямы

К организации освещения смотровой ямы предъявляются особые требования, поскольку:

• в яме чаще всего повышенная влажность;
• человек, находящийся в яме, по сути, стоит на голой земле (сыром бетоне), а значит, электрически заземлен;
• в чрезвычайной ситуации некуда отскочить, а тем более невозможно быстро покинуть яму.

Поэтому все освещение в смотровой яме должно быть низковольтным (максимум 24 В постоянного тока и 36 переменного). Проще всего (и безопаснее) использовать 12 В, поскольку ламп на такое напряжение самого различного типа выпускается огромное количество. Источник питания на 12 вольт найти не составит никакого труда – это может быть электромагнитный трансформатор с выпрямителем и 12-вольтовым стабилизатором или электронный трансформатор. Устанавливается трансформатор в главный распределительный щит и НИКОГДА в смотровую яму.

Выбирая электромагнитный понижающий трансформатор, необходимо проследить за тем, чтобы вторичная обмотка прибора имела гальваническую развязку с сетью. Категорически запрещается использовать в качестве понижающего автотрансформатор!

Эти же требования относятся к переносным ручным светильникам

Какой тип светильников можно установить в смотровую яму? В принципе, это неважно. Главное, чтобы они были влагозащищенные, не мешали работе и в первую очередь хорошо освещали днище автомобиля, а потом уже и смотровую яму

Неплохим вариантом освещения смотровой ямы можно считать использование светодиодной ленты. Для этих целей лучше подобрать герметичную ленту 12 В с удельной мощностью не менее 4 Вт/м.

Петля, увеличено показанная на правом фото, обеспечивает освещение самой ямы.

Можно, конечно, использовать и обычные влагозащищенные светильники с низковольтными лампами. Главное, они должны светить вверх или хотя бы частично вверх.

Ниже изображен плохой вариант освещения, потому что освещается именно яма, а не днище автомобиля. Для ремонта автомобиля он абсолютно бесполезен. Придется постоянно иметь при себе переноску.

Ветрогенераторы и солнечные панели

Если вам необходимо автономное отопление, и при этом вы готовы вложить в это деньги, хорошим решением станет использование ветрогенераторов или солнечных панелей.

Не могу сказать, что вариант идеальный, но на фото выглядит эффектно. Такая схема имеет ряд недостатков:

• Вряд ли удастся самому разобраться, как сделать питание от батарей или ветрогенератора;
• Оборудование изначально стоит дорого, хотя в последнее время наблюдается тенденция снижения его цены;
• Компактные ветряки или панели могут питать только светодиоды на 12 Вольт, и не более. Обеспечить питанием более мощные светодиодные панели они вряд ли смогут. Потребуется более серьезные панели и ветрогенераторы;
• Потребуется приобретать дополнительные компоненты. В именно АКБ накопительного типа;
• Оба источника напрямую зависит от погоды. Нет солнца или нет ветра, и соответственно нет света, если запасы в АКБ иссякнут.

Технологии интересные и перспективные, но пока со слишком маленьким КПД. Плюс не стоит забывать о вандализме. Столь дорогостоящее оборудование мало кто рискнет устанавливать далеко от дома. А гараж при частном доме вполне можно запитать от централизованного электроснабжения.

Варианты осветительных приборов для гаража

Знание классификации поможет определить, организация какого освещения лучше в гараже. Осветительные приборы отличаются по конструкции и виду устанавливаемой лампы.

Виды источников света:

• Лампы накаливания имеют невысокую цену, небольшой ресурс, низкий КПД светоотдачи — до 15 лм/Вт. Неравномерно рассеивают свет, чувствительны к перепадам напряжения.
• Галогенные лампы нагреваются в процессе работы, обладают светоотдачей до 22 лм/Вт и средним сроком службы. Выходят из строя при скачках напряжения, попадании на стеклянную колбу жидкости, жира, поэтому требуют установки в герметичные колпаки.
• Люминесцентные трубки более экономичны — светоотдача от 45 лм/Вт. Неустойчиво работают при перепадах напряжения и температуре ниже +5℃. Содержат ртуть, которая при потере герметичности колбы попадает в окружающую среду, что вредно для здоровья человека.
• Светодиодные панели, ленты и лампы выдают на 1 Вт затраченной электроэнергии световой поток 120 лм, что характеризует их наиболее экономичными. Ресурс работы достигает 30 тыс. ч.

В гаражах применяют накладные, подвесные, встраиваемые светильники, а также устройства на регулируемом кронштейне. Исполнение корпуса бывает влагонепроницаемым, пылезащищенным, ударопрочным или с защитной решеткой.

Свет в гараже без электричества

Проблемы с электропитанием гаражей бывают трех типов:

• постоянные – нет возможности провести свет в гараж официально, от общей линии электропередач для гаражного кооператива, жилого или промышленного комплекса и т.д.;
• периодические – связаны с отключением электроэнергии в определенное время суток, недостаточным напряжение в сети при «повышенном разборе» (включении электричества в большом числе гаражей одновременно), частыми поломками;
• внезапные – при стихийных бедствиях, обрыве кабеля, аварии на электростанции.

Постоянное автономное питание

Если провести свет в гараж на постоянной основе не получается, необходимо позаботиться о стабильном источнике энергии. Для этого используют:

• солнечные батареи с преобразователем для получения нужного напряжения. Удобно, что в зависимости от используемого контроллера и инвертора можно получить напряжение на 12 и 220 В, то есть использовать галогенные (12 В) и любые другие (на 220 В) лампы;
• ветрогенератор. Их использование рационально в гористых или приморских местностях, на открытых степных пространствах с постоянным ветром;
• бензогенератор с прямой подачей электроэнергии на приборы-потребители или для подзарядки аккумуляторов;
• комплексные варианты.

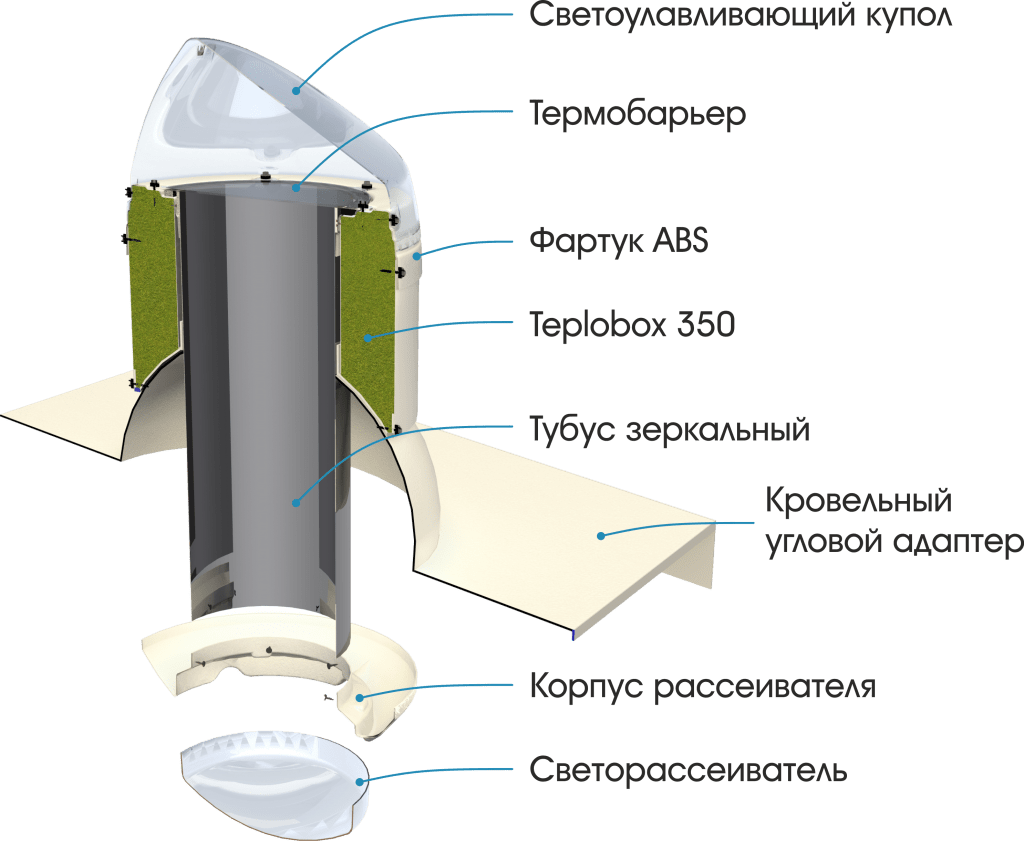

Еще один интересный способ наладить дневной свет в гараже своими руками – смонтировать световоды. В России представлено, к сожалению, мало компаний, производящих такие системы. Основной поставщик – компания «Соларжи», изготавливающая световоды SolarWay. Они успешно заменяют мансардное окно, при наличии нескольких световодов гарантируют достаточную освещенность помещения.

Устанавливать систему можно на любую крышу, но в железобетонной плите перекрытия потребуется заранее выполнить отверстия, а это делать не всегда удобно. Оптимальный вариант кровли для установки световода – легкая конструкция на каркасе с тонким покрытием (ондулин, металлочерепица, рубероид и так далее. Применение конкретных кровельных покрытий в зависимости от угла наклона крыши рассматривается в тематической статье).

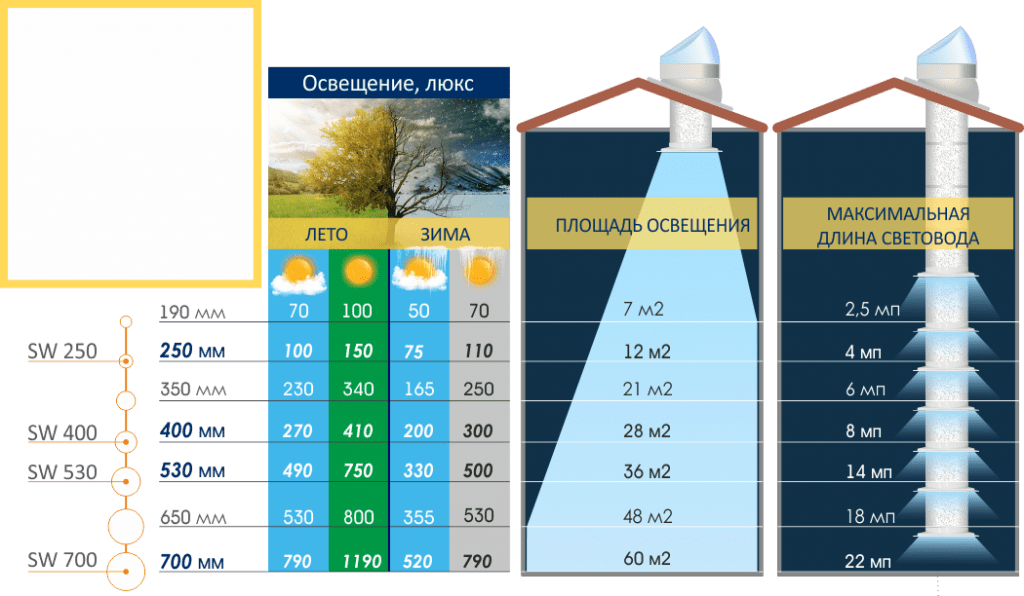

Технические параметры световодов СоларВей представлены в таблице.

Интересно, что даже при устройстве подземного гаража или его расположении под основной частью дома (другого здания) организовать дневное освещение вполне реально: потребуется только увеличить длину световода.

Ценное качество систем освещения с помощью концентрированного и отраженного солнечного излучения – рассеяние светового потока, получение мягкого и естественного света в помещении.

Периодические перебои с электричеством

Обеспечить временное освещение в гараж (12 вольт или 220 В) на время планового или аварийного отключения электроэнергии позволят бензогенераторы, газовые (или на другом топливе) генераторы, аккумуляторы, аккумуляторные лампы.

В первом случае схема подключения предусматривает использование генератора как заменителя основного электроснабжения. Переключение потребления электроэнергии с централизованный сети на генератор используется ручное или автоматическое.

Аналогично используются аккумуляторы: при подключенном централизованном энергоснабжении идет их постоянная дозарядка, при отключении – постепенная разрядка для обеспечения нужного уровня освещенности.

Аккумуляторные лампы – хороший выход для любых случаев проблем с электроэнергией. Будучи полностью заряженными от обычной электросети, они могут использоваться в моменты аварийного или планового отключения электричества, а также для местного освещения в тех зонах помещения, где обычно светильники не нужны.

Внезапные проблемы

Обрыв электролинии, стихийное бедствие, другие форс-мажорные обстоятельства требуют наличия в гараже способов аварийного освещения. Удачно, если получится встроить в основную схему энергоснабжения автоматический переключатель на генератор или аккумуляторы. При этом свет «мигает» и включается снова, запитываясь от альтернативного источника. Если такой возможности нет, под рукой лучше держать аккумуляторную лампу, обычный фонарик или хотя бы свечи со спичками. Их необходимо разместить в помещении так, чтобы при внезапном отключении света можно было добраться до места хранения без риска упасть в смотровую яму или получить ушиб.

Полезный набор для «быстрой» подсветки, чтобы получить напряжение 220 В:

• аккумулятор на 12 В;
• реле;
• провода;
• инвертор (преобразователь).
