Виды цоколей светодиодных лампочек — резьбовые и штыревые

Какие бывают типы цоколей

Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.

Резьбовой цоколь

Традиционным принято считать резьбовой цоколь, или по-другому – винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения – Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.

Размеры резьбовых цоколей

Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века

Это очень важно для тех, кто увлекается возрождением старинных вещей

В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.

Штырьковый цоколь

Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.

Штырьковые цоколи

Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.

Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.

  • Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
  • Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
  • Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
  • Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
  • Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
  • Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.

Так выглядит софитная лампа

Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:

  • V – цоколь, имеющий конический конец.
  • U – энергосберегающая люминесцентная.
  • A – автомобильная лампочка.

Различные типы цоколей бытовых ламп

Нормативные типы цоколей светодиодных ламп

Светодиодные лампы выпускаются, как с резьбовыми, так и с контактными цоколями.

Резьбовые цоколи светодиодных ламп

В этом списке четыре маркировки ламп по типу цоколя.

  • Е14 – светодиодная лампа миньон;
  • Е24- светодиодная лампа под стандартный патрон.
  • Менее известны лапы: Е10 (холодильник) и Е42 (для улиц).

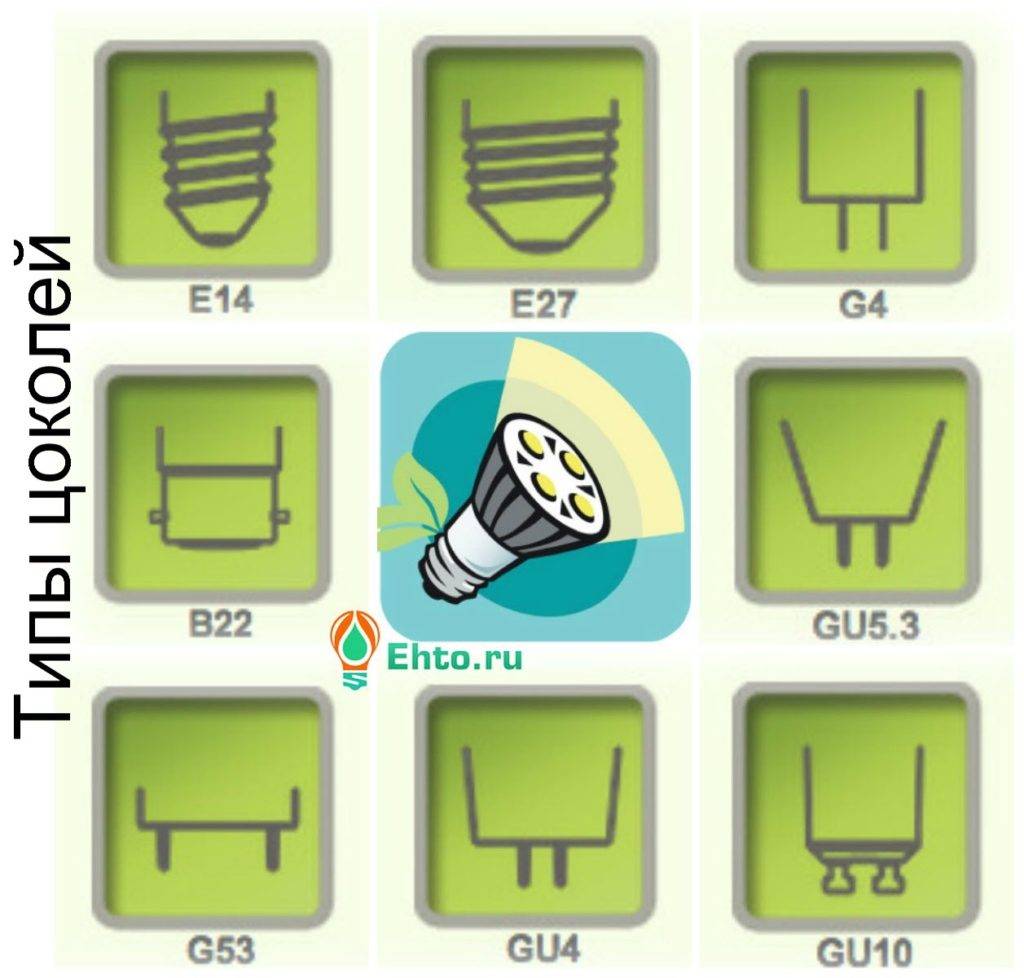

Цоколи светодиодных ламп

Штыревые цоколи

  • G13. Светодиодные лампы с трубками Т8 и Т10.
  • GU10. Светодиодные лампы. Штыри с утолщением на концах.
  • GU5.3. Светодиодные и галогеновые лампы.
  • G53. Галогеновые лампы
  • G4, GU4 и G9 Светодиодные лампы дизайнерского освещения.
  • B22 — штифтовой цоколь диаметр 22 мм

Виды резьбовых цоколей для светодиодных ламп и их особенности

Популярность светодиодных светильников сегодня увеличивается, это связано с тем, что они обеспечивают качественное освещение при минимальных энергозатратах. К остальным плюсам LED-лампочек относят долговечность, низкую пожаробезопасность, высокую электробезопасность, эстетический вид.

Наиболее популярный тип цоколя LED-лампы – резьбовой или винтовой. В технической документации он обозначен буквой Е, что расшифровывается, как Эдисон (фамилия создателя устройства). Источники света с таким типом держателя рассчитаны на переменный ток 220 В. Это наиболее простой способ соединения лампочек. Раньше цоколи Е использовались для ламп накалывания, сейчас все чаще проводят переоборудование электрической цепи с применением диодных лампочек.

Распространенные типы цоколей светодиодных (LED) ламп с маркировкой Е:

  • Е14 – подходит для маленьких лампочек, которые называют «миньоны». Их используют в маломощных (до 3 Bт) светильниках, компактных люстр, бра, которые обычно размещены на кухне, туалете, ванной, коридоре. Форма источников света отличается: свеча, шар или гриб;
  • Е27 – этот держатель используется для наиболее привычных всем лампочек. Их устанавливают в подвесные, накладные люстры, различные светильники и т. д. Оптимальная мощность осветительных элементов – от 4 Bт. Они подходят не только для обычной, но и галогенной, энергосберегающей, диодной лампы;

Универсальный винтовой цоколь подходит для ламп разного вида: обычные, галогенные, люминесцентные, светодиодные (LED).

Существует еще несколько видов разъемных соединений резьбового типа, которые используются реже:

  1. Е5 – это самый миниатюрный держатель лампы.
  2. Е10 – маленький цоколь, рассчитанный на низкое напряжение (до 6.3 B).
  3. Е12 немного больше предыдущего типа устройства.
  4. Е17 – малое разъемное соединение.
  5. Е26 – держатель среднего размера.

Цоколи Е17 и Е26 рассчитаны на сеть 110 В.

Перед тем, как сделать выбор, обязательно посмотрите на патрон светильника и изучите технические хаpaктеристики.

Цоколь штифтовый байонет

На корпусе этого соединительного устройства имеются специальные штифты. С их помощью цоколь подсоединяют к патрону. При разработке изделия была поставлена конкретная цель — сделать так, чтобы осветительный прибор приобрел более компактные формы, а время замены лампочек сократилось.

Круглые боковые штифты (2 шт.) расположены на основе симметрично. Их закрепляют в предназначенных для этого прорезях патрона, а далее проворачивают на ¼ оборота для лучшей фиксации.


На фото светодиодная лампочка с цоколем bayonet, маркировка – BA15D. размеры светильника – 22*60 мм, напряжение – 0,5-1 В

Одним из видов штифтового изделия является цоколь ВА с несимметричными боковыми контактами. Применяют его в автомобилях. Своеобразная конструкция позволяет особым образом вставить лампу в патрон и фокусировать световой поток фар.

В некоторых странах, в основном англоязычных, штифтовые соединители обозначают BC, сокращение от Bayonet Cap, в Европе — B22d, в России — 2Ш22.

Аналогом европейскому B15d является отечественный 2Ш15 и на английском — SBC, полное название — Small Bayonet Cap. MBC/MBB соответствует российский 1Ш9 и европейский Ba9s.

Характеристики популярных цоколей лампочек

Существующие виды лампочек и их названия можно разделить на группы:

  • для бытового использования (могут оснащаться резьбовыми элементами или разъемами с круглыми или квадратными стержнями);
  • для установки в оборудование и автомобили (оснащаются креплениями с металлическими стержнями).

Разъемы соответствуют международным нормативам, но перед проведением ремонта или обслуживания светильников следует уточнить вид цоколя. Дополнительным критерием при подборе является мощность. При чрезмерном тепловом излучении возможно разрушение корпуса патрона или повреждение изоляции проводов, что чревато коротким замыканием и пожаром.

Е14

Типоразмер «миньон» с круглым фиксатором диаметром 14 мм. На внешней поверхности имеется резьба. Центральный пятак отделен от металлического стакана изолятором. Если необходимо выяснить, какой цоколь у обычной лампочки (например, установленной на этаже или лестничной клетке), то габарит можно определить по конфигурации колбы. Для Е14 характерны лампы с узкой или вытянутой стеклянной частью.

Е14 имеет резьбу на внешней поверхности.

E27

Распространенный стандарт, используемый для изделий со светодиодами или нитями накаливания. Фиксатор представляет собой стакан из оцинкованной стали с полукруглой резьбой и центральным контактом. Внешний диаметр составляет 27 мм, колба (прозрачная или с матовым либо цветным покрытием) закреплена в кожухе при помощи специального клея, выдерживающего повышенную температуру. Мощность изделий с нитью накаливания доходит до 200 Вт, ресурс не превышает 1 тыс. часов.

G4

Штыревой разъем предназначен для светодиодных и галогенных ламп, рассчитанных на напряжение в цепи питания до 24 В. Источники света применяются в качестве декоративных или сигнальных. Средний ресурс элементов с нитью накаливания не превышает 2 тыс. часов. Зазор между металлическими выходами круглого сечения составляет 4 мм.

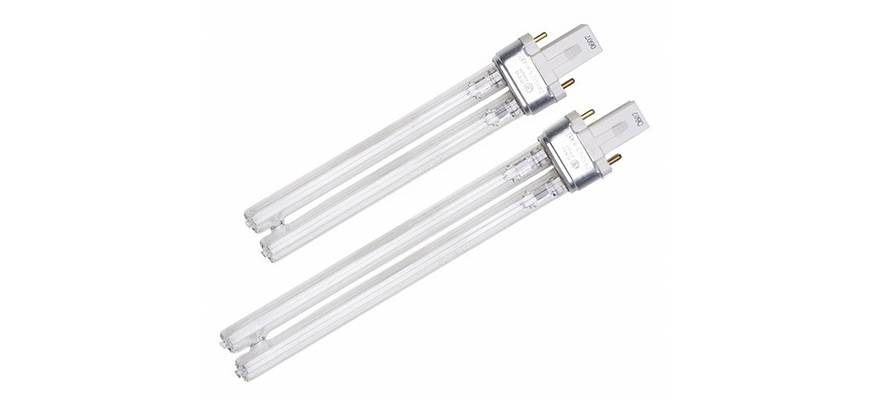

2G10

Типоразмер рассчитан на люминесцентные источники света, состоящие из пары U-образных матовых колб на общем основании. По торцам корпуса расположены выводы для подачи питания, за счет повышения мощности увеличен световой поток. Цоколи используют в помещениях с увеличенной площадью. Допускается эксплуатация в уличных условиях при температуре воздуха не ниже +5°С.

2G10 — размер люминесцентных источников света.

G13

Формат предназначен для светодиодных ламп с колбой стандарта Т8, имеющей диаметр до 26 мм. На торцах источника света предусмотрены заглушки с парой металлических стержней. Удержание детали в патроне осуществляется поворотом корпуса. Цоколи предназначены для подсветки интерьера и изредка применяются снаружи помещений. Расстояние между металлическими штырями составляет 13 мм.

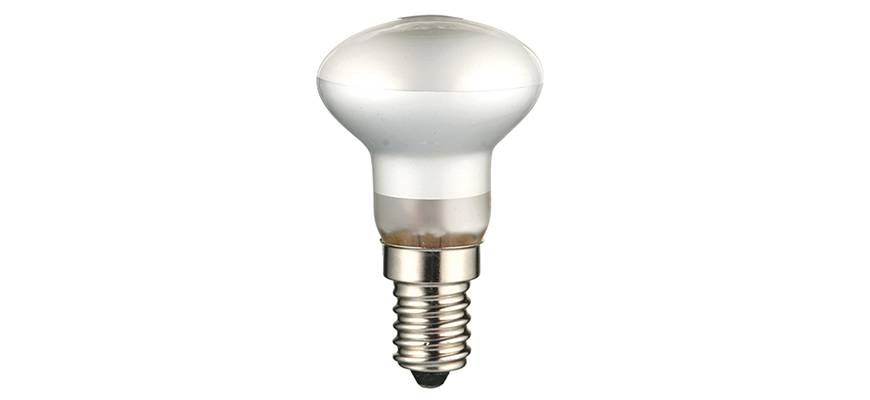

R50

Обозначение используют для источников света зеркального типа, устанавливаемых в подвесных потолках или точечных плафонах. Отличием является вытянутая колба с матовым покрытием, на торце которой предусмотрена расширенная секция. Лампочку оборудуют стандартным винтовым креплением Е14 или Е27. Индекс R50 указывает на конструкцию (литера R) и диаметр верхней части колбы (50 мм).

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.


Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.


Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Светодиодные лампы G4 часто используют для замены низковольтных галогеновых светильников в люстрах.

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме “U”. В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Типы цоколей под LED-лампы

Резьбовой, Е (Эдисона)

Самый распространённый тип держателей. Буква Е прямо указывает на отца этой лампочки – Томаса Эдисона. Резьбовой цоколь – наиболее универсальный способ крепления не только из-за простоты, но и благодаря работе от напряжения 220 В.


Стандартная ЛЕД-лампочка с резьбовым разъёмом Е-27.

Известные модели ЛЕД-ламп с разъёмом типа Е:

  • Е5;
  • Е10;
  • Е12;
  • Е14 (миньон);
  • Е17;
  • Е27;
  • Е40.

Узнайте также: Чем отличаются цоколи Е14 и Е27.

Штырьковый, G

Не меньшим спросом пользуются светодиодные лампы с соединительными разъёмами, маркированными литерой G.


Такие держатели визуально похожи на вилку.

Чаще всего используются следующие модели:

  • GU3 (для сети 220 В или 12 В);
  • G4 (12 В или 24 В);
  • GU10 (поворотный цоколь);
  • G9 (для декоративных ЛЕД-ламп);
  • G13;
  • G23;
  • GX53 – лампочка с закручиваемым держателем, используется для установки в натяжные, подвесные, гипсокартонные потолки;
  • GX70 – отличается от GX53 только расстоянием между штырьками.

Телефонный, Т

Такой тип светодиодных лампочек в быту не используется. Сферы применения – электроника и промышленность:

  • пульты управления;
  • автоматические щитки;
  • электростанции.


Лампочки имеют продолговатый вид и напоминают колбу.

Цифра после буквы Т в маркировке показывает внешнюю ширину, которую замеряют по контактным пластинам.

Штифтовой, В

Этот тип держателя, по сути – усовершенствованная версия резьбовых цоколей Эдисона. Его сконструировали под более маленькие виды ламп, которые, если понадобится, можно быстро заменять. Штифтовой цоколь ЛЕД отличают круглые штифты, расположенные по бокам. С помощью этих деталей держатель вставляется в патрон.


Здесь хорошо виден один из штифтов.

Встречается также модель ВА с ассиметрично расположенными штифтами. Такие световые устройства используют в автомобильных фарах, огнях морских судов, поездов.

Держатель с утопленным контактом, R

Цоколи типа R редко используются в LED-освещении. Эти держатели более характерны для галогенных и кварцевых лампочек. Чаще всего разъёмы с утопленным контактом применяют в небольших, лёгких светильниках, что входят в высокоинтенсивные осветительные системы. Простой пример подобной установки – уличные прожекторы.

Самая известная модель держателя с утопленным контактом – R7s. На маркировке после этих символов указаны числа 78 или 118. Это – общая длина лампы в миллиметрах.

Софитный, S

Маркировку с заглавной литерой S имеют софитные держатели. Они оборудованы контактами с обеих сторон

Автолюбители, конечно, знают о важности ламп с софитными цоколями для подсветки номеров. Помимо этого, S-цоколи используют для освещения зеркал, ванных комнат, а также сцен в театрах и концертных залах

Цифра после буквы S указывает на величину диаметра корпуса.


Типовой софитный цоколь.

Фокусирующий, Р

Основная задача этого типа цоколя заложена в самом названии. Кинопроекторы, прожекторы: все эти осветительные приборы невозможно представить без ламп с фокусирующими держателями. Главный нюанс конструкции таких соединений – специальная линза. Она собирает, а затем рассеивает световой поток в нужном направлении. Цифра в маркировке указывает на диаметр корпуса держателя.

Виды ламп

Для каждой разновидности ламп производители изготавливают специальные цоколи. Изделия отличают такие показатели, как мощность светового потока и экономичность использования.

Лампа накаливания

Размеры держателей у данного вида ламп строго стандартизированы. В быту используются светильники с цоколем Эдисона E14, E27 и E40. Встречаются держатели, у которых крепление лампы в патроне осуществляется с помощью трения или нерезьбового соединения.

В США и Канаде используются иные цоколи, это обусловлено напряжением в сети равным 110 В. Размеры диаметров крепежных элементов предотвращают случайное ввинчивание европейских ламп.

Маркируются элементы следующим образом:

  • Е12 (candelabra);
  • Е17 (intermediate);
  • Е26 (standard или medium);
  • Е39 (mogul).

Галогенная лампа

Популярны среди галогенных ламп изделия с винтовыми цоколями E27 и E14, а также штырьковыми держателями. Разнообразие моделей этого вида обусловлено их широким практическим применением. Так, линейные галогенные лампочки R7s не требуют подключения к сети переменного тока через трансформатор, металлическая часть у них с утопленным контактом.

Примеры ламп со штырьковым цоколем:

  • GU5.3 – стандартные галогенные устройства с отражателем, компактные и удобные при монтаже и эксплуатации;
  • G9 – маленькие, яркие галогенные лампочки, монтируются во встраиваемые и потолочные светильники, не требуют подключения через трансформатор;
  • GU10 – оснащены отражателем и рефлекторной колбой, не требующих использования трансформатора;
  • G53 – имеют дихроичный отражатель для создания мощного светового пучка, их срок службы не более 3 000 часов;
  • G4 – миниатюрные изделия для точечных светильников, работающих в сети 12 В.

Энергосберегающая лампа

Этот вид ламп с легкостью вкручивается в классический цоколь «Эдисона» — Е27. В компактных светильниках, настольных приборах и бра чаще используется Е14. Для более мощного освещения используют держатель Е40, который отличается большим диаметром. Держатели энергосберегающих ламп имеют и штырьковый типоразмер.

Наиболее распространённые варианты исполнения цоколей:

  • 2D;
  • G23;
  • 2G7;
  • G24Q1;
  • G24Q2;
  • G24Q3;
  • G53.

Люминесцентная лампа

Цоколи для ламп дневного света выпускают с резьбой двух диаметров – стандартным E27 и маленьким E14. Некоторые люминесцентные лампы комплектуются ПРА-пускорегулирующей аппаратурой и подключаются при помощи специального устройства или дросселя. Модели с ПРА внешнего исполнения бывают с 2-х и 4-штырьковыми цоколями.

Цоколи для разных типов ламп

Светодиодная лампа

Устройства комплектуются резьбовыми и штырьковыми видами цоколей.

Области применения светодиодных ламп с различными видами держателей приведены в таблице:

Тип цоколяВиды освещения и типы приборов
E27Потолочные и настольные, люстры
E14Бра, миниатюрные светильники
E40Уличное и промышленное

Описание конструкций с разными видами цоколей:

  1. Светодиодные лампы с поворотно-штырьковым цоколем GU10 относятся к типоразмеру MR16, работают по принципу вкручивания и фиксации до упора в специальном замке. Те же MR16 имеют точечные источники света с цоколем GU5.3, которые используются для организации декоративного освещения витрин, подсветки ниш и прочих бытовых целей.
  2. В миниатюрных моделях MR11 для яркого точечного излучения используют элементы типа G4 и G6.35. Самые маленькие лампочки декоративного освещения — с цоколем G4, их второе название – капсульные.
  3. Элемент со штырьковым цоколем G9 представляет собой две вытянутые проволочные петли. Находит применение такой держатель в люстрах и LED устройствах декоративного и акцентного освещения.
  4. Цоколь типа G13 необходим для установки в осветительные приборы типа ЛПО, Армстронг, ЛСП, ЛВО.
  5. Цокольные держатели G23 снабжены добавочным элементом установки в привычный светильник. Лампы для ванн, душевых, настольных устройств – подходящий способ использования подобного вида элементов.
  6. Цоколи GX53 и GX70 применяются при монтаже натяжных, подвесных потолков в жилых и офисных помещениях, приемлемы также для точечных светильников.

Создать качественное, направленное освещение помогает лампа с цоколем G53. Она используется в ресторанах, выставочных и торговых залах, галереях.

Цоколи светодиодных ламп

Использование цокольных переходников

Иногда возникают ситуации, когда найти лампу с требуемыми параметрами под конкретный формат не удается. Например, после покупки трехрожковой люстры с патронами “E14”, ее монтажа и подключения ламп, выясняется, что света от нее недостаточно, даже при использовании мощных светодиодных источников, типа Lightstar T35, выдающих по 950 Лм.

Чтобы не менять люстру, можно воспользоваться специальными переходниками с одного типоразмера цоколя “E” на другой. Применив адаптер “E14 –> E27” можно будет подключить лампы формата “E27”, которые смогут выдать более значительный световой поток. Например, модель X-flash 50 светит с яркостью 1650 Лм.

Также в продаже есть переходники от одного типа цоколя к другому. Наиболее популярные виды “E –> G” и обратно. Все эти устройства можно приобрести в магазинах или заказать на известных интернет-площадках.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.


Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.


Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.


Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Преимущества и недостатки светодиодных ламп.

Плюсы

  • энергоэффективность – потребляемая мощность в 8-10 раз меньше, чем у ламп накаливания;
  • большой срок службы – светят примерно в 25 раз дольше ламп накаливания;
  • практически не нагреваются;
  • широкий выбор цветовых температур позволяет «играть» с освещением интерьера;
  • стабильная яркость при перепадах напряжения;
  • мгновенное включение;
  • количество включений не влияет на работоспособность;
  • стойкость к механическим повреждениям и вибрациям;
  • возможность применения в «умном доме»;
  • отличные декоративные качества – выпускается множество интересных форм и размеров;
  • не привлекают мошек и других насекомых из-за отсутствия ультрафиолетового свечения;
  • безопасная утилизация и эксплуатация из-за отсутствия в составе опасных веществ.

Минусы

  • сравнительно высокая стоимость, хотя она постоянно снижается;
  • мерцание (пульсация), которое невидно невооруженному глазу, но очень опасно для зрения (более распространено в дешевых моделях, которые часто производятся без драйвера);
  • сложность конструкции приводит к повышению стоимости и снижению надежности в сравнении с лампами накаливания;
  • непригодны для использования при очень низких и очень высоких температурах;
  • во многих моделях яркость невозможно регулировать при помощи диммера;
  • если используется выключатель с подсветкой, то LED лампа может мерцать или светиться в выключенном состоянии (как этого избежать, читайте в статье «Почему моргает светодиодная лампа»);
  • снижение яркости в процессе эксплуатации;
  • высокий процент брака среди изделий, особенно среди недорогих.

В заключение стоит сказать, что светодиодные источники света – действительно экономичные осветительные приборы. Только перед выбором надо внимательно изучить технические характеристики.

Во-первых, ими экономически целесообразно заменять лампы накаливания мощностью свыше 60 Вт. Иначе стоимость самой светодиодной лампы не окупится.

Во-вторых, стоит заменять только источники света в светильниках, которые работают максимальное количество часов в день.

И, в-третьих, специалисты советуют вначале опробовать несколько марок светодиодных ламп, чтобы определиться, чья цветовая температура (и другие параметры) устроит ваши глаза на 100%.

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.


Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Энергосберегающие лампы

Энергосберегающие лампы представляют собой компактные люминесцентные источники света, которые стали отдельным классом. Состоят, как правило, из трех компонентов: цоколя, электронного блока (ЭБ) и люминесцентной лампы. Цоколь предназначен для подключения к светильнику. Электронный блок при подаче электричества обеспечивает зажигание светового элемента и его дальнейшее горение. ЭБ преобразует напряжение 220В в рабочее напряжение источника света. Люминесцентная лампа – это свернутая в компактную спираль люминесцентная трубка. Благодаря электронному блоку энергосберегающая лампа включается без мерцания и работает без мигания, свойственного стандартным люминесцентным светильникам.

Энергосберегающие лампы производят в виде спирали и U-образной формы. Спиралевидные лампы, за счет оптимальной формы, немного меньше по габаритам U-образных ламп такой же мощности. Форма энергосберегающих ламп никак не сказывается на работе, однако спиралевидные лампы стоят дороже аналогов, так как они более сложны в производстве.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.


Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.


Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Назначение лампового цоколя

У лампового цоколя два предназначения:

  • Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
  • Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение “цоколь-патрон” должно обеспечить безопасность и простоту проведения этой операции.

Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.

Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение “патрон – цоколь” в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.

Как расшифровать маркировку

Установленная классификация цоколей по типам часто вызывает пyтaницу. Чтобы разобраться с маркировкой, нужно понять, что аббревиатура состоит из одного или нескольких символов и цифры.

Обозначение первой буквы – это тип цоколя:

  1. Е – резьбовой.
  2. G – штырьковой.
  3. R – с утопленным контактом.
  4. Р – фокусирующий.
  5. B – штифтовой.
  6. S – софитный.
  7. Т – телефонный.
  8. К – кабельный.
  9. W – со стеклянным цоколем (безцокольный).

В маркировке присутствует цифра – это диаметр держателя или расстояние межу штырьками (мм). Например, для винтовых устройств это показатель может равняться 14, 27, 40 мм, а для штырьковых – 5, 9, 10, 13 и т. д.

С помощью маленьких букв обозначается количество контактов или пластинок:

  • s – 1 контакт;
  • d – 2;
  • t – 3;
  • q – 4;
  • p – 5.

В конце маркировки могут быть дополнительные данные:

  1. U – обозначение энергосберегающих ламп.
  2. V – устройства имеют конец в форме конуса.
  3. A – автомобильные лампочки.

В маркировке штырьковых цоколей могут применяться буквы U, X, Y, Z. Таким способом определяется модификация держателей. Использовать устройство с маркировкой U вместо цоколя с обозначением X не получиться, так как они отличаются.

Например, маркировка E14U значит, что перед вами винтовой держатель с диаметром 14 мм для энергосберегающей лампы. Надпись BА9 означает, что разъемное соединение штифтового типа с круглыми боковыми контактами, а его диаметр 9 мм.

Умные

В любой момент можно проверить, включён ли свет в квартире. Можно контролировать освещение посредством мобильного приложения.

Smart цоколем управляет мобильное приложение Ready For Sky: внутри дома или в квартире (до 50 м.) при помощи Bluetooth, а с далёкого расстояния при подключении технологии R4S Gateway на домашнем смартфоне.

При помощи смарт-цоколя можно включать свет для создания эффекта присутствия в доме почти с любого расстояния, настроить включение света на дачном участке в ночное время суток, перед сном выключить свет в прихожей со смартфона, не вставая с дивана, наладить «световой» будильник по утрам, чтобы быстрее пробудиться.

Ещё одним преимущество является планировка включения и выключения освещения: когда SkySocket очутится в зоне действия Bluetooth смартфона, лампочка сама включится. А если связь между устройствами прервется, свет моментально выключится. Smart цоколь совместим с любыми экономными лампам с патроном Е27.

Нормативные типы цоколей светодиодных ламп

Светодиодные лампы выпускаются, как с резьбовыми, так и с контактными цоколями.

Резьбовые цоколи светодиодных ламп

В этом списке четыре маркировки ламп по типу цоколя.

  • Е14 – светодиодная лампа миньон;
  • Е24- светодиодная лампа под стандартный патрон.
  • Менее известны лапы: Е10 (холодильник) и Е42 (для улиц).

Цоколи светодиодных ламп

Штыревые цоколи

  • G13. Светодиодные лампы с трубками Т8 и Т10.
  • GU10. Светодиодные лампы. Штыри с утолщением на концах.
  • GU5.3. Светодиодные и галогеновые лампы.
  • G53. Галогеновые лампы
  • G4, GU4 и G9 Светодиодные лампы дизайнерского освещения.
  • B22 — штифтовой цоколь диаметр 22 мм

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
