Особенности монтажа двухклавишного выключателя для скрытой проводки

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

  • выключатель с подсветкой для ночного времени
  • выключатель с таймером отключения.
  • Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

И такие бывают

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Конструктивные отличия

Тыльная сторона выключателя

Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения. Для крепления контактных клемм и переключения предназначен пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

Тумблер производится с двумя клавишами без стандартных обозначений, но о его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличатся независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопок.

Конструктивное устройство и принцип действия

Устроен выключатель с 2-мя клавишами несложно.

Основная часть – это рабочий механизм, установленный в подрозетник. Его фиксация в монтажной коробке происходит двумя способами в зависимости от модели выключателя:

  • с помощью металлической рамки, в которой для этого есть специально предназначенные отверстия;
  • при помощи распорных лапок.

Главной частью рабочего механизма являются три контакта:

  • один входящий, который должен соединяться проводом с источником питания;
  • два отходящих, от них провода идут на две группы осветительных приборов (либо на две разные комнаты – туалет и ванную).

Все эти контакты неподвижные, а связь между ними осуществляется при помощи подвижных контактов, расположенных также в рабочей части.

Ещё у выключателя имеется защита, состоящая их двух клавиш и рамки, выполнены они из пластика. Каждая клавиша крепится на один приводной механизм, путём нажатия она будет замыкать входящий и отходящий контакты, тем самым подавая напряжение на одну группу светильников. Рамка из диэлектрического материала крепится сверху, чтобы исключить возможность прикосновения рукою к рабочей части выключателя. Она закрепляется защёлками либо двумя винтами.

Теперь немного всё это обобщим. Из распределительной коробки приходит провод на входящий неподвижный контакт выключателя, по нему поступает напряжение от источника питания. Вы нажимаете одну клавишу, при помощи подвижного контакта замкнулись неподвижные (входящий и один отходящий), по полученной замкнутой цепочке напряжение поступает на одну группу светильников и лампочки в ней загораются. Аналогично нажимаете другую клавишу, и приводите в работу вторую группу светильников.

Обратный процесс происходит в точности до наоборот. Нажали клавишу в обратную сторону, подвижный контакт разомкнул цепь между входящим и отходящим неподвижными контактами, напряжение по разорванной цепочке поступать уже не может и лампы на светильниках не горят.

Устройство и задачи проходного выключателя

Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.

Проходные и традиционные двухклавишные выключатели служат для управления:

  • двумя независимыми светильниками/люстарами;
  • двумя группами ламп на одном осветительном приборе.

Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.

Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.

При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.

Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения

В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.

Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.

Чем отличаются от одноклавишных включателей?

Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.

Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок

В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.

Конструкционные особенности изделия

Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.

Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:

  • входных — 2;
  • выходных — 4.

Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.

Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.

Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.

То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении

Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.

Назначение, область применения, место установки

Одноклавишные модели предназначены для включения/выключения одного электрического прибора или одновременного управления несколькими устройствами:

  • потолочных или настенных светильников (независимо от количества ламп);
  • вентиляторов (вытяжных, приточных, напольных или потолочных);
  • водонагревателей (проточных или накопительных);
  • приборов наружного освещения;
  • декоративной подсветки наружных фасадов зданий.

Выключатели устанавливают в месте, наиболее удобном для последующего использования. Например, изделия для управления освещением в помещениях устанавливают вблизи входных дверей. Раньше такие выключатели монтировали на уровне головы человека среднего роста. По современным эргономическим требованиям их, в основном, монтируют так, чтобы не было необходимости поднимать руку (то есть на высоте 80-100 см от уровня пола).

Выбираем выключатель

Выбор выключателя исходя из технологии установки

Итак:

При выборе выключателя, прежде всего, следует определиться с местом его установки. Это может быть наружная установка или внутренняя. Выключатель для наружной проводки имеет более высокую степень защиты от осадков, а места ввода кабеля имеют специальные уплотнения.

На фото изображен выключатель для открытой проводки

Следующим важным фактором в выборе является метод установки. Это может быть открытое и скрытое исполнение.
У выключателей для открытой проводки к стене крепится коробка, скрывающая внутренности выключателя. Как вы можете видеть на видео, у выключателей для скрытой проводки на стене расположена только рамка выключателя и клавиши. Сам же механизм выключателя и защитная коробка находятся в специальной нише в стене.
По функциональному наполнению выключатели разделяют на одно-, двух- и трехклавишные. Здесь ваш выбор зависит только от задач стоящих перед выключателем и схемы вашей электросети.

Еще одним важным аспектом является номинальные параметры выключателя. Во-первых, он должен быть предназначен для сети 220В (производители обычно указывают номинальное напряжение 250В), а также быть рассчитан на коммутацию токов в вашей сети освещения.
На данный момент на рынке представлены выключатели с номинальным током в 6 и 10А

Поэтому если от выключателя зажигается более 10 ламп, советуем вам обратить внимание на этот параметр.

Выключатель для скрытой проводки

Выбор выключателя исходя из конструкции

По принципу включения/отключения все выключатели можно разделить на следующие виды:

  • Беспроводные
  • Веревочные
  • Диммеры
  • Клавишные
  • Кнопочные
  • Переключатели
  • Поворотные
  • Рычажные
  • С датчиком движения
  • Сенсорные

Выбор выключателя, подходящего именно вам, осуществляется исходя из ваших пожеланий и финансовых возможностей.

В нашей статье мы рассмотрим модели клавишных выключателей. Ведь они являются наиболее распространенными, а их цена вполне доступна

В клавишных выключателях могут быть использованы следующие принципы включения:
Качающийся механизм с пружиной сжатия
Качающийся механизм с пружиной растяжения
Кулачковый механизм.

Какой бы механизм вы не выбрали, следует уделить должное внимание четкости его работы и фиксации положения. Хорошим признаком этого является наличие щелчка при переключении клавиши.
Если не будет хорошего контакта и фиксации положения выключателя, свет в вашей комнате будет моргать, а выключатель быстро выйдет из строя

И хорошо, если без возгорания.

Клеммы двухклавишного выключателя

Еще при покупке следует уделить внимание методу крепления проводки в выключателе. Это может быть винтовое или зажимное крепление.
Возможно, я слишком скептично отношусь к зажимным способам крепления, но советую выбрать именно винтовое крепление

Хотя оно чуть более трудоемкое в монтаже, но обеспечивает надежную фиксацию провода и даже при перегревах не ослабевает. Чем не всегда могут похвастаться зажимные способы крепления.

Подключаем двухклавишный выключатель для скрытой проводки

Давно прошли те времена, когда наши предки с наступлением темноты зажигали лучины и, вдыхая дымок, со страхом косились в темные углы горницы. Сегодня три стоваттные лампочки не оставляют нечисти никаких шансов там спрятаться. Яркий свет люстры радует глаз, хотя и ощутимо бьет по карману – неумолимо иссякающие мировые запасы углеводородов вынуждают поставщиков электроэнергии каждый день поднимать ее стоимость . Пора уже начинать экономить: устанавливаем двухклавишный выключатель для скрытой проводки и зажигаем весь свет только для того, чтобы найти упавшую иголку или во время приема дорогих гостей .

Читая этот цикл статей по электрике, Вы много нового узнаете про монтаж электрических розеток, о том, как работает система автономного электроснабжения, и, конечно же, как подключить проходной двухклавишный выключатель. Совершенно не обязательно все работы по установке и монтажу электроприборов делать самостоятельно, знание тонкостей процесса позволит вам успешно проконтролировать работу электрика из местного ЖЭУ или ЖРЭТа.

Многие жильцы современных деревянных домов предпочитают делать электропроводку, стилизованную под старину: внешнюю на керамических изоляторах. Витой провод на бревенчатой стене смотрится стильно и обеспечивает пожарную безопасность. В городских квартирах и каменных (железобетонных) домах СниПы позволяют скрывать проводку в толще стен

– в специальных каналах или под штукатуркой. Именно для таких электросетей разработаны и широко применяются двухклавишные выключатели для скрытой проводки. Они устанавливаются в специальные отверстия в железобетонных плитах или в пластиковые установочные коробки, закрепленные в кирпичной кладке. К этим коробкам в стенах подходят кабель-каналы, в которые укладывается гофрированный рукав с пропущенными в нем электрическими кабелями. Каналы должны прокладываться строго горизонтально или вертикально, что позволяет легко их находить во время ремонтных или других работ.

Крепятся выключатели с помощью раздвижных металлических лапок, являющихся частью их конструкции. По мере закручивания двух длинных винтов лапки раздвигаются и надежно фиксируют электроприбор в стене или установочной коробке. На рынке существуют специальные выключатели, предназначенные для установки в гипсокартонные стены и перегородки. Они имеют фигурные отверстия в корпусе для крепления винтами и саморезами. После того как выключатель закреплен в стене, его корпус закрывается декоративной рамкой из качественного АБС-пластика. Съемные клавиши устанавливаются на свое место и выключатель готов к работе.

Современные двухклавишные выключатели для скрытой проводки – это высокотехнологичный электрический прибор. Если еще лет двадцать назад их корпуса изготавливались из хрупкого бакелита, то сейчас в дело идет высокопрочная керамика. Контакты из технического серебра, оригинальный механизм их приведения в действие обеспечивают высокую степень надежности выключателей (более 40000 циклов коммутации) и уверенный, мягкий и очень приятный щелчок. Винтовые клеммы позволяют надежно, не повреждая, зажать электрические провода сечением до 2,5 мм2.

Производители уделяют большое внимание не только высоким показателям технических характеристик, но в первую очередь красоте и гармоничности линий видимых частей выключателей. Цветной пластик может иметь самые различные расцветки: от классической снежно-белой до имитирующей ценные породы экзотических деревьев. Последние достижения химической промышленности, применяемые в процессе производства пластмасс, позволяют изделиям, из них изготовленным, сохранять свой цвет неизменным под влиянием ультрафиолетового излучения, высоких температур и высокой влажности

Последние достижения химической промышленности, применяемые в процессе производства пластмасс, позволяют изделиям, из них изготовленным, сохранять свой цвет неизменным под влиянием ультрафиолетового излучения, высоких температур и высокой влажности.

Никакие плесневые грибки и раздражающие царапины не появятся на идеально гладкой поверхности двухклавишных выключателей для скрытой проводки в течение всего срока их безукоризненной службы. Для облегчения обнаружения выключателя в кромешной темноте, некоторые модели снабжаются неоновой подсветкой. Она не выйдет из строя в течение долгих лет и избавит ночных путешественников по квартире от многочисленных ссадин и ушибов. Устанавливая двухклавишные выключатели, мы получаем кроме удобства и комфорта существенную экономию энергоресурсов нашей планеты!

Успехов Вам!

Установка и поиск неисправностей двухклавишного выключателя

Установка двухклавишного выключателя

Итак:

Мы выбрали выключатель для открытой проводки двухклавишный в качестве примера, так как это средний вариант между одно- и трехклавишным выключателем. И их установка практически идентична установке двухклавишного выключателя. Отличием является только количество подключаемых групп.

Схема подключения двухклавишного выключателя

Все дальнейшие операции выполняем при снятом напряжении на группе, в которой мы устанавливаем выключатель. Итак, определяемся с местом установки выключателя и выводим туда провода.
От распределительной коробки к выключателю должен спускаться один фазный провод. От выключателя к одной группе светильников идет второй провод, к другой группе светильников — третий провод. Итого, к двухклавишному выключателю подходит три провода.

  • Для открытой проводки двухклавишный выключатель имеет защитный короб, который нам необходимо закрепить. Для этого разбираем выключатель, достаем механизм (чтоб не мешал) и крепим короб при помощи саморезов к стене.
  • Теперь заводим провода в короб и производим подключение выключателя. В нижней части выключателя к токоведущим частям крепим общий фазный провод. Это тот провод, который подключен к фазному в распределительной коробке. К верхним токоведущим частям выключателя крепим два провода, подключенных непосредственно к светильникам.
  • Теперь собираем выключатель и правильно вставляем все части. Поверьте, лишних деталей тут не было.
  • Если у нас уже смонтирована вся разводка данной группы, то можно подать напряжение и выполнить проверку ее работоспособности. При включении одной клавиши будет загораться одна группа светильников, при включении второй клавиши — другая. Кроме того, если у вас на выключателе имеется светящийся диод, то после подачи напряжения он должен засветиться.

Устранение возможных неисправностей выключателя

Проверка работоспособности выключателя

Итак:

  • Прежде всего убедитесь, что виноват именно наш выключатель на открытую проводку. Для этого снимите напряжение с нашей группы. Снимите клавиши, чтоб обеспечить себе доступ к клеммам.
    Включите обе клавиши выключателя. После этого подайте напряжение на группу.
    Теперь при помощи пробника проверьте наличие напряжения на клеммах провода, подключенных к светильнику. Если напряжение есть на обеих клеммах, то проблемы не в выключателе.
  • Если напряжения нет на обеих клеммах, то проверьте его наличие на клемме провода, приходящего с распределительной коробки. Если и здесь его нет, то опять-таки виноват не выключатель.
  • Если же на приходящем проводе напряжение есть, а на       отходящих его нет, то проблему следует искать в выключателе. К сожалению, сегодня производители оставляют мало шансов починить       выключатель своими руками. Поэтому единственное, что мы можем сделать, это проверить надежность крепления проводов в клеммах. Особенно это касается выключателей с зажимными клеммами. Если провода закреплены надежно, то остается только поменять выключатель.

Устройство и принцип действия

Конструктивно одноклавишный выключатель состоит из четырех основных частей:

  • основания (металлического, реже пластикового);
  • рабочего механизма, состоящего из контактной группы, зажимов (для присоединения электрических проводов) и элементов крепления;
  • клавиши;
  • защитного декоративного элемента (рамки или корпуса).

Принцип действия любого одноклавишного выключателя предельно прост:

  • В положении «включено» элементы контактной группы замыкаются и напряжение поступает на осветительный прибор. Он начинает функционировать.
  • И наоборот, в положении «выключено» контакты разъединяются, в цепи «фазы» происходит «разрыв», и лампа гаснет.

Конструкция и принцип действия двухклавишного выключателя

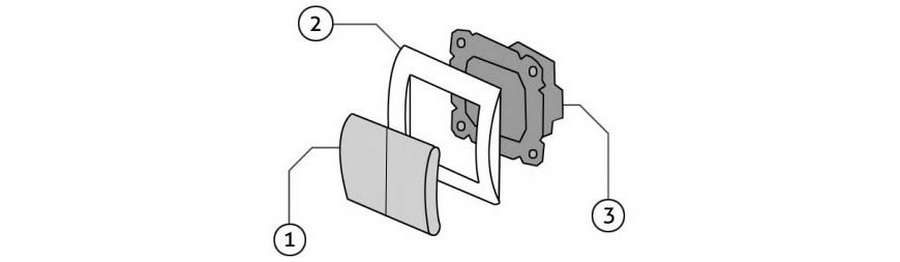

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Конструкция-выключателя

В редких случаях третий элемент — клеммные колодки — можно заменить в конструкции винтовыми зажимами. Разница в том, что первые долго и надежно держат провод, а вторые делают то же самое, но не зажимая провод, скручивая его, поэтому первый вариант проще подключить и дольше работать. В конструкцию также может входить дополнительная подсветка — диммер, расположенный на каждой клавише.

Внутри двухклавишного выключателя без подсветки есть два провода, идущие параллельно друг другу + вход для фазы. Каждая из клемм подходящих к клавишам, может независимо размыкать или замыкать контакт, который включает одну лампу, вторую лампу или все лампы сразу.

Провода выключателя двухклавишного

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу — освещение изменится, так как одни части комнаты будут хорошо видны, а другие — немного затемнены.
  3. Третий вариант — включение всех ламп сразу — в положении “вкл” находятся обе клавиши — тогда комната получает максимум освещения.

Некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Для бра, торшеров, настольных ламп и переносных светильников

Установка одноклавишного выключателя непосредственно на провод электропитания, идущий от электрического прибора к розетке, значительно увеличивает удобство эксплуатации таких осветительных устройств, как настенные бра, настольные лампы или торшеры. Внутри небольшого корпуса смонтирована контактная группа, которая при переключении управляющей клавиши замыкает или размыкает электрическую цепь. Для повышения безопасности эксплуатации (например, при смене лампочки без отключения устройства от розетки) коммутирующие контакты в положении «выключено» «разрывают» оба провода («ноль» и «фазу»). Обычно такие переключатели рассчитаны на ток до 4 А, которого вполне достаточно для большинства переносных бытовых электроосветительных приборов.
