Описание технических характеристик компонентов отопления: радиаторов, труб, насосов и котлов

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

  • небольшие габаритные размеры и вес;
  • экономичное потребление электрического тока;
  • длительная и бесперебойная работа;
  • простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

  1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
  2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Проектирование систем отопления – гарантия правильного функционирования здания

Одна из важнейших инженерных коммуникаций помещения — отопление. От отопительной системы напрямую зависят комфортные условия пребывания. Иногда компании игнорируют проектирование отопления зданий, проводят монтаж собственноручно. Во избежание неприятных ситуаций, приводящих нарушению функционирования, рекомендуется составить проектную документацию. Проект учитывает все факторы, влияющие на систему, отмечает архитектурные особенности сооружения, его площадь, особенности перекрытий, климатические условия, а также взаимодействие отопительной сети с другими инженерными коммуникациями.

Климатические условия нашей страны требуют решения вопроса проектирования системы отопления здания четко и основательно. Проектирование нужно проводить в соответствии с исходными данными:

  • Техническое задание.
  • Условия, предоставляемые управляющей компанией-поставщиком энергетических ресурсов.
  • Нормативная документация соответствия (СНиП, Госстандарт).
  • Планировка проектируемого здания.
  • Сопротивление ограждающих конструкций, класс энергоэффективности помещения.

Аварийные контуры

В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

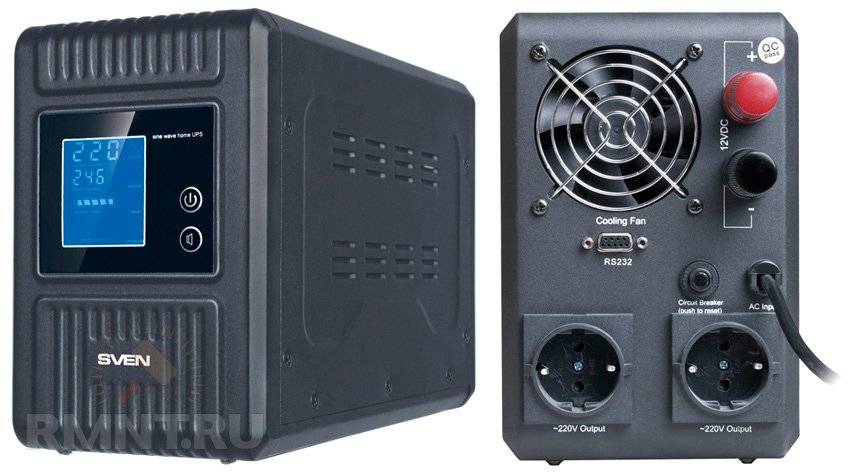

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).

В заключение предлагаем посмотреть видео о правилах расчета однотрубной системы отопления частного дома.

Отопление в доме представляет собой сложное устройство. До недавнего времени практически повсеместно использовалась система, в которой теплоноситель естественно циркулировал по ней. Но в этой системе имеется много недочетов, а значительные повышения тарифов на газ и электроэнергию сделали ее дорогостоящей. Так, всё больше людей начало устанавливать у себя дома систему отопления с принудительной циркуляцией тепла, о которой мы поговорим далее.

Схема обвязки котла при принудительной циркуляции

Побудителем движения воды в контуре с принудительной циркуляцией является циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).

Циркуляционный насос, как правило, устанавливают в месте, где температура воды имеет самое низкое значение — на её входе в котёл, и монтируют на той же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, и характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе в котёл датчика.

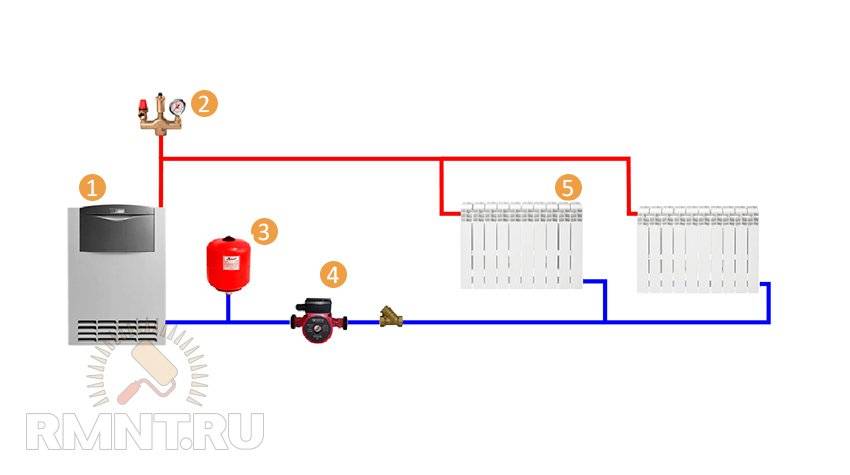

1. Котёл. 2. Группа безопасности. 3. Расширительный бак. 4. Циркуляционный насос. 5. Радиаторы отопления

Продукция компании Wilo

Конструкция насоса Wilo

Как правильно подобрать оптимальную модель насоса для автономной системы отопления? Прежде всего нужно рассчитать его мощность. Каждая инструкция циркуляционного насоса для отопления Wilo характеризуется такими важными показателями, как напор (м) и расход (м³/час). Приблизительное вычисление в данном случае некорректно. Для этого следует учитывать все особенности системы – высота дома, объем теплоносителя, протяженность магистрали, тепловой режим работы и т.д. Оптимальный вариант расчета насоса для водяного отопления Wilo – онлайн калькулятор или специальная программа.

Только после этого этапа можно приступать к выбору определенной модели. Составить объективное мнение об особенностях ее эксплуатации помогут отзывы о циркуляционных насосах для отопления Wilo. Но нужно учитывать, что качество работы устройства во многом зависит от правильного монтажа и соответствия его параметров характеристикам системы.

Циркуляционные насосы Wilo-Star-RS

Основными характеристиками насосов Wilo для отопления этого класса являются простота конструкции и доступная стоимость. Его конструкция представляет собой зигзагообразный патрубок, посередине которого располагается циркуляционная крыльчатка.

Размеры насоса Wilo Star-RS

Модели этого класса имеют 3 градации частоты вращения ротора, необходимые для равномерного распределения нагрузки. Каждый циркуляционный насос для систем отопления Wilo имеет следующее обозначение:

Wilo-Star-RS N/Q

Где N – размер номинального внутреннего диаметра (от 15 до 30 мм), Q – значение напора (от 2 до 8 м).

Помимо этих характеристик нужно знать параметры подключения в трубопровод и к электросети. Устройство насоса Wilo для отопления Star-RS имеет 4-х позиционную коробку для клемм и наружное резьбовое соединение с размерами — ½”, 1”и 1½”. Особенности конструкции также выражаются в следующем:

  • Возможность установки в любом положении с горизонтальным валом;
  • Защита класса IP44;
  • Электрическая сеть – 220В.

Насос Wilo-Star-RSD

Если после предварительного ознакомления с инструкцией для циркуляционного насоса для отопления Wilo стало ясно, что данной мощности будет недостаточно – можно приобрести спаренную модель Wilo-Star-RSD.

Ее максимальный расход может составлять 7 м³/час при расчетном напоре 5 м. При этом нужно учитывать синхронность работы двигателей на одной частоте вращения вала. В противном случае будет снижена не только эффективность функционирования устройства, но и возникнет вероятность его поломки. В некоторых негативных отзывах о циркуляционных насосах для отопления Wilo не упоминается о неправильной эксплуатации конкретной модели. Поэтому следует учитывать их субъективность.

Средняя стоимость Star-RS зависит от ее параметров и может составлять от 2200 до 4500 руб.

Цена спаренной модели колеблется от 6300 до 6800 руб.

Циркуляционные насосы Wilo-Stratos

Насос Wilo-Stratos

Для создания автоматического управления параметрами водяного отопления рекомендуется приобретать насосы Wilo серии Stratos. Их механическая часть полностью идентична Star-RS. Разница заключается в электронном блоке управления.

Для визуализации текущих характеристики насосов Wilo для конкретного режима отопления предусмотрен ЖК дисплей. На нем отображается частота вращения крыльчатки. Коммутационная часть устройства включает в себя самые распространенные модули – CAN, LON, Modbus и др. С их помощью устройство насоса Wilo коммутируется с элементами отопления – котлом и программатором.

Примечательно, что количество моделей серии Wilo-Stratos значительно больше, чем у Star-RS. Они имеют следующие диапазоны основных характеристик:

  • Максимальный расход – от 5 до 62 м³/час;
  • Значение напора – от 4 до 17 м;
  • Номинальное давление — от 10 до 16 бар.

Правила установки насосов в системе отопления

Подключение можно осуществлять как с помощью фланцевых узлов, так и на резьбовых соединениях. Размер последних варьируется от 1’’ до DIN-100.

Такое разнообразие моделей циркуляционных насосов Wilo для отопления объясняет большой диапазон их стоимости – от 11700 до 67000 руб.

Во время монтажа нужно внимательно ознакомиться с инструкцией для конкретного циркуляционного насоса для отопления Wilo. В ней обязательно будет указано, что независимо от выбранного положения вал должен находиться строго горизонтально. Это является обязательным условием нормальной эксплуатации.

Можно ли самостоятельно отремонтировать насос в случае его поломки? В видеоматериале показан пример восстановления его работоспособности:

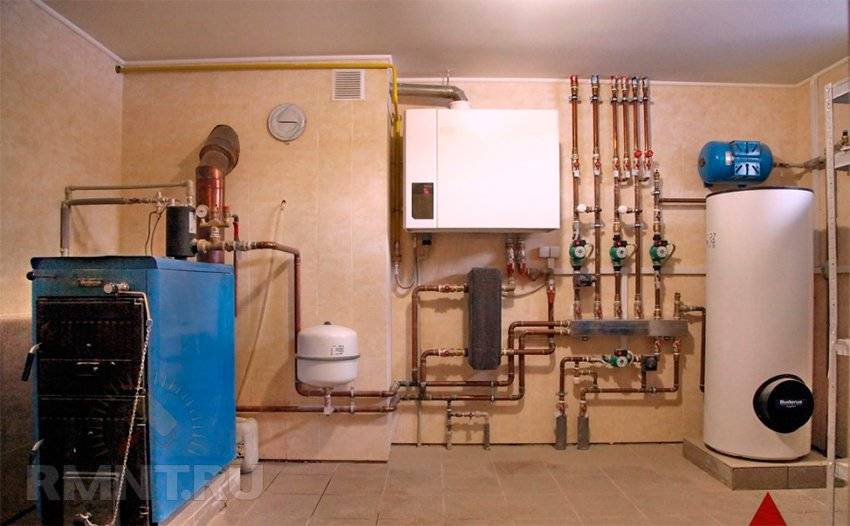

Схема обустройства отопительной системы

Основным элементом в каждой отопительной системе является нагревательный котел. Во многом схемы обвязки радиаторов отопления зависят от него. Если выбран нагревательный прибор напольного варианта изготовления, его не следует монтировать в верхней части отопительной конструкции, поскольку такое расположение снижает эффективности работы системы или даже способно привести к сбою в ее функционировании.

Обычно такие котлы не имеют устройств для отвода воздуха, а это нередко приводит к появлению воздушных пробок. Необходимо учитывать, что при отсутствии воздухоотвода, трубы подающего отрезка магистрали следует монтировать строго вертикально.

Узнать, имеет ли котел воздухоотводчик несложно – надо посмотреть, находятся или нет в его нижней части патрубки, которые предназначаются для подсоединения нагревательного прибора к отопительной системе. Подающую магистраль в этом случае соединяют с трубами обрата при помощи специального коллектора. Обычно патрубки имеются у газовых и электрических отопительных котлов настенного типа.

У некоторых моделей нагревательных агрегатов нет циркулярного насоса, расширительного бака и устройства регулировки давления. Все эти комплектующие элементы можно при необходимости приобрести и установить с учетом их месторасположения. Так циркулярный насос разумнее всего размещать на трубах обрата.

Что касается группы безопасности, то ее разрешается монтировать и на подающем отрезке контура, и на обратном (прочитайте: «Группа безопасности для отопления — делаем систему надежной «).

Когда делается обвязка батарей отопления полипропиленом, нужно учитывать тип системы, на которую предстоит устанавливать дополнительные компоненты. Если конструкция предусматривает естественную циркуляцию теплоносителя, то они вряд ли потребуются. В том случае, когда обвязка радиатора полипропиленом производится в конструкции с принудительной циркуляцией, нужно будет дополнительно использовать как циркулярный насос, так и другие элементы. После этого для проверки качества системы производят опрессовку радиаторов отопления.

В квартирах с центральным теплоснабжением сейчас принято устанавливать биметаллические радиаторы, а в частном домостроении более распространена обвязка алюминиевого радиатора или стальной отопительной батареи.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

  1. Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
  2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

  1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
  2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
  3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
  4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм.

Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

квадратура помещения.

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме.

Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

теплопотери.

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с.

При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м2:

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход.

У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал.

В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

  • если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
  • если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Влияние диаметра труб на КПД для системы отопления в частном доме

Ошибочно полагаться на принцип «больше — лучше» при выборе сечения трубопровода. Слишком большое сечение трубы ведёт к снижению давления в ней, а значит и скорости теплоносителя и теплового потока.

Более того, если диаметр слишком велик, у насоса попросту может не хватить производительности для перемещения такого большого объёма теплоносителя.

Важно! Больший объём теплоносителя в системе подразумевает высокую суммарную теплоёмкость, а значит времени и энергии на его подогрев будет затрачиваться больше, что также влияет на КПД не в лучшую сторону

Подбор сечения трубы: таблица

Оптимальное сечение трубы должно быть минимально возможным для данной конфигурации (см. таблицу) по следующим причинам:

Однако, не стоит переусердствовать: помимо того, что маленький диаметр создаёт повышенную нагрузку на соединительную и запорную арматуру, он также не в состоянии перенести достаточно тепловой энергии.

Чтобы определить оптимальное сечение трубы, используется следующая таблица.

Фото 1. Таблица, в которой значения приведены для стандартной двухтрубной схемы системы отопления.
