Технология каркасные дома: пошагово своими руками, особенности и виды

Изготовление фундамента

Установка винтовых свай

Поскольку конструкция модульного строения обладает небольшой массой, делать мощные фундаменты не нужно. В зависимости от характера грунта, а также высоты строения выбирают один из трёх типов фундамента:

с применением винтовых свай
столбчатый
ленточный

Первый способ является самым популярным в силу его универсальности. Он может применяться практически на всех видах грунта (стандартный, заболоченный, со сложным рельефом и т.п.). Единственное место, где он не применяется – на скалистых грунтах. Недостаток такого фундамента – самая высокая стоимость из всех вариантов.

Небольшие строения на семью из 4 человек лучше всего делать на столбчатых фундаментах. Такой фундамент представляет собой асбоцементные трубы, углублённые на 80 см и расположенные в несколько рядов с расстоянием до 90 см друг от друга. Их среднее количество на один дом составляет от 120 до 150 штук. Пространство между ними засыпают песком или щебнем. После утрамбовывания всю конструкцию заливают легким бетоном или цементным раствором.

Столбчатый фундамент

Ленточный фундамент является классической технологией изготовления основания строительных объектов. Это обычная бетонная полоса, представляющая собой замкнутый по периметру строения контур. Он обеспечивает хорошую несущую способность. Учитывая лёгкость конструкции, сильно заглублять его не нужно. Такой фундамент легко сделать самостоятельно. Для этого понадобятся такие компоненты:

арматурный прут 18 мм
сыпучие материалы (песок, щебень, проч.)
стальная проволока
цемент марки 400 или 500
средства гидроизоляции

Возведение подобного фундамента потребует минимума строительного инструмента:

лопата
пила
миксер для бетона

Ленточный фундамент для каркасного дома

Периметр фундамента размечается на участке, под него вырывается неглубокий ров. Глубина рва после снятия плодородного слоя почвы составляет не более полуметра.

На дно рва укладывается геотекстиль, а сверху насыпается подушка. Её толщина для глинистых почв составляет 50 см, для песчаных – 25 см. Далее производится возведение опалубки, после чего выполняется монтаж каркаса из арматуры и стальной проволоки.

Дальнейший этап – изготовление бетона из смеси песка, щебня и цемента и его равномерная заливка в опалубку. Для равномерной заливки бетона его постоянно утрамбовывают.

Рекомендуется заливка фундамента в два этапа. Вначале заливается первый слой (40-50% высоты), затем, до окончательного схватывания, в нём делаются отверстия. Далее бетон заливается до верхнего уровня.

После окончательного утрамбовывания фундамента и выравнивания верхнего слоя его посыпают сухим цементом. Окончательное высыхание фундамента наступает примерно через месяц, затем работы продолжаются.

Каркасный дом своими руками. Часть 1. Обвязка свайного фундамента

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Утепление стен

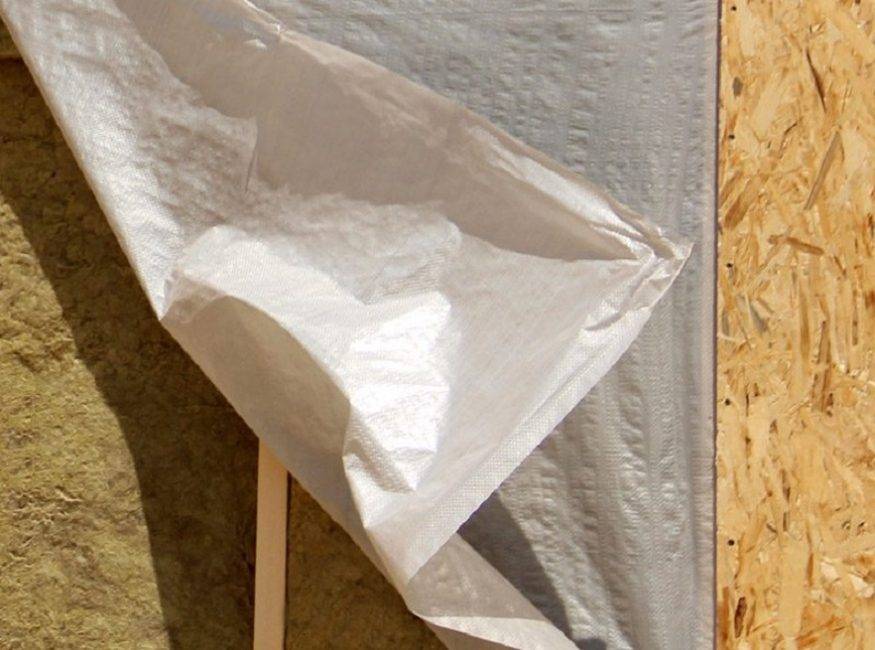

Слои теплоизоляции: минеральная вата, влагозащитная мембрана, лист OSB

Для этой цели используется выбранный ранее материал рассчитанной толщины. В качестве такого материала выступают минеральная вата, пенополистирол, пенополиуретан или пенопласт.

Вначале закладывают маты между стойками, расположенными вертикально. Если применяется двойной настил, стыки располагаются таким образом, чтобы они не накладывались друг на друга. С внешней стороны располагают гидроизолирующий слой.

После этого производится набивка решетки из реек, толщина которых соответствует толщине утепляющего материала. Таким образом гарантируется циркуляция воздуха между теплоизоляцией и внутренней отделкой.

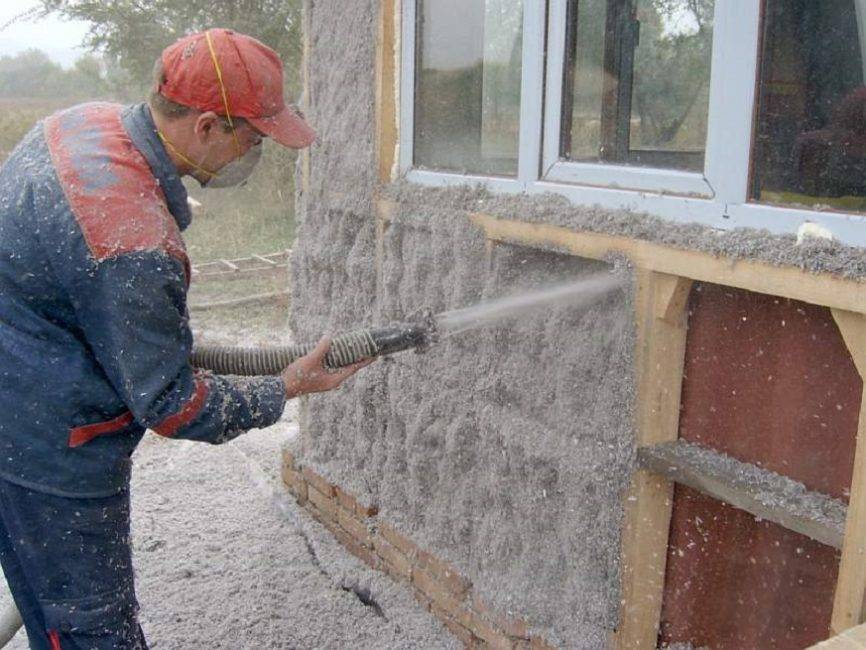

Утепление стен при помощи напыления целлюлозного утеплителя

С внутренней стороны также обязательно наличие гидроизоляции (или хотя-бы пароизоляции). Обычно, её прикрепляют к рейкам при помощи строительного степлера.

Внутренняя облицовка стен делается с применением гипсоволокна, фанеры или вагонки. Дальнейшая внутренняя отделка зависит от желания хозяина.

С наружной стороны стены следует защитить лёгким отделочным материалом: металлическим или пластиковым сайдингом. При желании можно использовать блок-хаус или любой другой сходный материал.

На этом строительство фактически завершено. Останется только завершить внутреннюю отделку и провести коммуникации.

Каркасный дом своими руками. Часть 26. Утепление стен

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

Свайно-винтовой фундамент.
Ленточное основание.
Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

Иллюстрация
Описание действия

Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.

Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины

Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.

Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами

Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.

Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Шаг № 7 Стропильная система каркасного дома

Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.

Сечение стропил выбирается с учетом следующих параметров:

Длины стропильных ног и шага их установки
Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Для начала надо изготовить шаблон стропильных ног. Делается это так:

Крепление стропильных ног к коньку

Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
Шаблон поднимают наверх и устанавливают края досок на мауерлаты
Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
Все расчеты должны быть сняты с максимальной точностью

Стропильная система (Лари Хон)

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.

Крепление стропил к мауэрлату

Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.

Чертеж стропильной фермы

Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

Готовый силовой каркас дома с крышей

На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.

Плюсы каркасных домов

Сколько тысячелетий существует человечество – столько же времени оно строит для себя жилища. От пещер и примитивных землянок люди постепенно пришли к строительству более совершенных домов из камня и дерева, в зависимости от доступности того или иного материала. Строительные процессы, технологии и материалы совершенствовались, жизнь становилась комфортней, но и по сегодняшний день, любая технология и материалы имеют свои недостатки. Это выражается в долговечности, доступности материалов, стоимости строительства, времени затраченном на него.

Традиционные каменные и деревянные дома долговечны, но требуют больших затрат времени, материалов и денег. Революция в домостроении произошла в середине прошлого века, когда в Северной Америке была разработана технология строительства каркасных домов. Плюсы и минусы каркасных домов, американские и европейские застройщики определили сразу, поэтому технология получила развитие во многих странах, а последние годы и в России.

Среди наиболее явных плюсов застройщиками называется:

Стоимость строительства – она самая низкая в пересчете на кв. метр, поэтому дома по этой технологии возводятся по всему миру.
Быстрота возведения – на готовый фундамент индивидуальный каркасный дом монтируется за 1 месяц бригадой из 3 человек; со строительством фундамента и отделочными работами не более 2-х месяцев.
Низкая теплопроводность – особенности конструкции и современные утеплители создают комфортный уровень жизни зимой и обеспечивают прохладу летом.
Низкая теплоемкость – конструктивные особенности каркасного дома позволяют отапливать только необходимые на конкретный момент помещения, что приносит существенную экономию, а после длительного отсутствия – возможность быстро отопить нужные помещения.
Эстетичность внутренних стен – каркасная технология позволяет уже в процессе возведения готовить каналы в стенах и прокладывать трубы водопровода, отопления, разводить электропроводку и монтировать систему вентиляции
Облегченный фундамент – небольшой вес конструкций такого дома дает возможность заливать фундаменты мелкого заглубления, что значительно уменьшает расходы на строительство, потребность в материалах и сокращает сроки строительства.
Отсутствие усадки – при строительстве каркасных домов используются сухие модули и материалы, они не дают усадки, не нарушают геометрию дома и позволяют сразу проводить работы по внутренней отделке.
Экологическая безопасность – при строительстве каркасных домов используется натуральное дерево и материалы, изготовленные на основе натурального сырья, которые соответствуют санитарным нормам и безопасны для людей.
Длительная устойчивость к колебаниям температур – материалы, используемые в конструкции дома, позволяют эксплуатировать его круглый год, прогревая только периодически, даже зимой.
Сейсмоустойчивость – каркасные дома, благодаря своей конструкции способны выдержать колебания магнитудой до 9 баллов, поэтому они очень популярны в Японии.
Всесезонность строительства – для каркасного домостроения время года значения не имеет, так как полностью исключены «мокрые» строительные процессы, но если имеются залитые летом фундаменты. Зимой можно строить прри температуре до -15 °C.
Простота строительства – так как каркасная технология не предусматривает объемных тяжелых конструкций, нет необходимости в специальной строительной технике, дом может возвести мобильная бригада, что также положительно влияет на уменьшение стоимости строительства.
Легкий монтаж и демонтаж – при внесении в проект необходимых дополнений, каркасные дома становятся мобильными, их легко разобрать без повреждений конструкций и снова собрать на другом месте.
Удобный доступ к внутренним полостям стен и перекрытий — это облегчает оперативное до утепление, ремонт и обслуживание коммуникаций.
Ветроустойчивость – большие плоскости наружных и внутренних поверхностей стен, плотно уложенный утеплитель закрытый паро- и гидроизоляционными пленками, гарантируют защиту от ветра и движения воздушных потоков между улицей и помещениями.
Микроклимат помещений – наличие дерева и других натуральных материалов, которые «дышат», поглощают и отдают влагу, в помещениях создается свой здоровый микроклимат.

Каркасный дом: плюсы и минусы

Каркасный или модульный дом в процессе изготовления

Исследуя опыт Западной Европы, модно смело утверждать, что в скором времени каркасные дома выйдут на первые места по объёмам строительства среди малых и средних объектов. Главным их преимуществом по сравнению с обычными зданиями станет экономичность, поскольку аспект финансирования – основной вопрос, волнующий желающих обзавестись собственным жильём.

Материалы, используемые при строительстве каркасного дома – это дерево, теплоизоляция и плиты из древесных материалов (фанера, ДСП, OSB и проч.) Посчитано, что стоимость каркасного дома примерно на 30% дешевле дома из пенобетона, на 58% дешевле кирпичного и на 27% дешевле изготовленного из бруса. Кроме того, современный уровень развития технологий строительства подобных сооружений позволяет строить такие объекты в три уровня, что особенно актуально при возведении строений на участках ограниченной площади. Размеры типовых зданий такого типа составляют 6 на 6 или 6 на 8 метров.

Другим плюсом каркасного строения являются его прекрасные теплоизолирующие свойства. Например, модульные строения с толщиной стен всего 15 см имеют коэффициенты теплопроводности соизмеримые с двойной бетонной кладкой (от 38 до 43 см).

Заполнение стен каркасного дома теплоизоляцией

Толщина стен каркасного дома определяется климатическими условиями, а также временем проживания в нём; для сезонного пребывания в нём необходимость в приобретении дорогих утеплителей отпадает сама собой.

Тем не менее, для круглогодичного проживания в условиях, например, холодного канадского климата, достаточно толщины стен около 20 см (без учёта обшивки изнутри, а также снаружи). Мало какой другой строительный материал может похвастаться подобными показателями.

Однако, каркасные дома имеют ряд недостатков, к которым относят:

высокую степень поглощения влаги
повышенную пожароопасность
посредственную работу вентиляции
уязвимость к вибрациям, механическим повреждениям
относительно малую долговечность

Ниже рассмотрены основные этапы возведения каркасного дома, описаны их особенности.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Недостатки каркасных домов

каркасные дома пожароопасны

Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной. Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе ощущается вибрация и хорошо слышны шумы

Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.

Плюсы и минусы щитовых домов

Выделяют несколько серьезных преимуществ подобного строительства:

Облегченный фундамент. Для каркасно-щитовой конструкции достаточно ленточного фундамента, поскольку дом очень легкий. Это существенно экономит деньги на этапе строительства.
Быстрое строительство. Каркасный дом можно построить за несколько месяцев, максимум – за полгода. И это вместе с заливкой фундамента и ожиданием материалов с завода. Эта технология считается одной из самых быстрых по срокам строительства.
Отсутствие усадки. Здание не проседает, поэтому в стенах не образуются трещины. В доме можно сразу делать внутреннюю отделку.
Каркасные щиты стоят сравнительно дешево.
Нет необходимости привлекать тяжелую технику для строительства любых элементов дома.
Все материалы экологичны и безопасны для здоровья жильцов.
Внутри каркасных стен можно спрятать различные коммуникации, делая внешний вид помещений более привлекательным.

Распространенность каркасно-щитовых технологий в регионе с разным климатом крайне высока. Но у каркасных домов есть и минусы, о которых нужно также поминать:

Меньший срок эксплуатации. Если каменные и кирпичные дома могут простоять несколько сотен лет, то каркасные здания – 50-70 лет, после чего потребуется серьезный ремонт. При нарушении технологии строительства или использовании непроверенных материалов срок эксплуатации может сократиться в два раза.
Отсутствие возможности построить высотный дом. Каркасные дома, как правило, строятся в один или два этажа.

Конечно, можно построить и более масштабные сооружения, но тогда необходимо ставить более надежный фундамент, покупать дорогие строительные материалы. В таком случае постройку уже нельзя считать бюджетной.
