Теплоизоляция для труб водоснабжения в земле: важность, материалы, способы и цена за метр

Требования к утеплителю

Сейчас в магазинах можно найти большое количество разновидностей утеплителя для водопровода

И тут важно не ошибиться с выбором. Стоит изучить характеристики того или иного состава, приобретя оптимальный для конкретной ситуации

Во многом все зависит от места расположения трубопровода, который обычно находится в земле или на улице. Но существуют и общие критерии, на которых нужно основывать выбор.

Требования к утеплителю:

Устойчивость к воздействию атмосферных явлений;
Огнестойкость;
Низкая теплопроводность;
Долгий срок службы;
Простота монтажа;
Невысокая цена;
Низкое водопоглощение;
Возможность многократного монтажа.

Требования к утеплителям и типы материалов

Если говорить о трубах, проложенных на улице, то особое внимание необходимо уделить местам их выхода к счётчикам и насосам. В число общепринятых требований к утеплительным материалам входят следующие аспекты:

низкая теплопроводность, высокие теплосберегающие свойства;
хорошие водоотталкивающие характеристики;
устойчивость к биологическим, химическим воздействиям окружающей среды;
долговечность. Материал должен служить много лет;
удобство монтажа;
приемлемая стоимость.

Сегодня на рынке стройматериалов можно увидеть широкое разнообразие утеплителей. Рассмотрим лишь те из них, которые применяются наиболее часто.

Стекловата. Другое её название — стекловолоконный утеплитель. Используется, преимущественно, для утепления труб из металлопластика. Наиболее эффективно работает продукция таких брендов, как Ursa, Isover, Knauf. Однако, привлекательное свойство стекловаты — низкая плотность (читай, небольшой вес), нивелируется повышенной гигроскопичностью.

Базальтовые утеплители. Выпускаются они в виде скорлупы цилиндрической формы. Лёгкость монтажа – вот основное достоинство данного стройматериала. Чтобы обеспечить дополнительную защиту, базальтовое волокно покрывается слоем фольгоизола, пергамина или того же рубероида. Недостаток таких скорлуп только один – высокая стоимость.

Утеплители с волокнистой структурой должны иметь влагозащитное покрытие

Пенопласт (он же пенополистирол). Пожалуй, это наиболее часто используемый материал при утеплении водопровода на даче своими руками. Укладка лотков для пенопластовых теплоизоляционных скорлуп не обязательна. На прилавках магазинов стройматериалов присутствует два варианта данного утеплителя: с дополнительным покрытием либо без такового.

Помимо всего прочего, многие владельцы частных домов останавливают свой выбор на подобной продукции ещё и с целью экономии: теплоизоляцию из пенополистирола можно монтировать неоднократно. Причём не только внутри помещения, но снаружи и даже в земле.

Утепление в помещениях

Самое опасное место для труб зимой – в неотапливаемых помещениях, в подвалах. Точная инструкция поможет нам разобраться, как предотвратить замерзание водопровода в доме. Во-первых, подбираем пожаробезопасный изоляционный материал. Например, пенопласт. Надеваем его на трубу и фиксируем скотчем или клейкой лентой. Покрываем защитным слоем. Кому-то может показаться, что защита нужна под землей, но она нужна не только от механического воздействия грунта, но и от влаги. А уж чего-чего, а влаги в наших подвалах хватает. Поэтому обязательно оберните рубероидом.

Во-вторых, от того, каким способом вы утепляли водопровод под землей, будет зависеть, как вы утеплите их дома. Для помещений, где работает отопление, уже не требуется монтаж утеплителя. А вот для подвальных оно необходимо, хотя не нужно покупать другой материал.

Виды утеплителя для труб водопровода в земле и на улице

Широкий ассортимент – вот что характерно данному сегменту рынка стройматериалов. Исходя из этого, вы наверняка сможете определиться, чем утеплить водопроводную трубу на улице или в земле. Острая конкуренция играет на руку потребителям: производители вынуждены расширять ассортимент продукции.

В качестве тепловой изоляции для водопроводных труб в земле и на улице используются следующие материалы:

стекловата. С её помощью можно утеплить поверхности любого типа;
теплоизоляционные базальтовые скорлупы (цилиндры). Для утепления водопроводных труб в частном доме можно подобрать такие изделия различного исполнения, в том числе с покрытием из алюминиевой фольги, которое повышает износостойкость утеплителя;
пенопластовые (пенополистироловые) скорлупы. Использование этих изделий – лучшее решение вопроса, чем утеплить трубу водопровода на улице своими руками;
синтетический каучук. Этот материал нетоксичен и подходит для утепления водопроводных труб на даче или частном доме. После оборачивания им элементов системы водоснабжения, швы склеиваются.

Что касается стекловаты, то этот материал считается вредным, и поэтому используется сейчас намного реже, чем раньше

Но если вы решили сэкономить, то не забывайте о мерах предосторожности при работе с ним

Второй слой трубы

Есть еще вариант, чем утеплить трубы водопровода в земле. Такой способ можно сделать своими руками. Для этого необходима труба большего диаметра. Лучше всего подойдут полипропиленовые изделия. Суть в том, что водопроводная труба укладывается в большую.

Еще можно использовать специальную краску. Это передовой вариант утепления системы водопровода. Для ее нанесения необходим распылитель. Чем больше слой краски, тем выше будут теплоизоляционные свойства системы.

Состав легко переносит перепады температур, давая трубе антикоррозийные свойства. Данный способ утепления по всем показателям лучше использования пенополистирола.

Способы утепления водопровода под землёй

Поговорим о том, как утеплить трубопровод перед укладкой в землю. Ознакомимся с двумя самыми популярными вариантами теплоизоляции:

Можно обмотать базальтом, закрепив его на ней электроизоляционной лентой. Затем сверху покрыть рубероидом, или же, гидроизоляционным фиксатором.
Плотно укутать стекловатой. После чего, так же обмотать клейкой лентой.

Труба на вашей территории

Если водопроводная труба закопана выше уровня промерзания, то делаем короб из доски. Конструкция 2 метра в ширину (длинна по месту), высота варьируется в зависимости от уровня промерзания. То есть, если в вашем регионе промерзание почвы 2 метра, а труба закопана на 1 метр, то соответственно высота конструкции 1 метр 20 сантиметров. Далее ставим конструкцию по центру вдоль водопровода, внутрь засыпаем сухие опилки. Желательно сделать крышу. Также с таким же успехом можно воспользоваться утеплителями.

Трубопровод под дорогой

Лучшим решением данного вопроса станет внедрение греющего кабеля внутрь трубопровода. Такой способ подогрева трубопровода подходит для водоснабжения и канализации.

Греющий кабель является довольно практичным методом теплоизоляции и идеальным вариантом для подогрева труб глубоко земле. Этот прибор оснащен множеством датчиков и, когда градус опускается ниже уровня установленной нормы — он моментально нагревается от сетевого источника. Его допустимая энергетическая мощность от сети — 220 Вт, а посредством трансформатора — 36 Вт. Управление системой возможно как вручную, так и автономно. Монтировка провода возможна изнутри, и с внешней стороны системы.

Какова должна быть толщина слоя утепления подземного участка трубы

Точная методика расчета необходимой толщины утеплительного слоя приводится в своде правил СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов». В руководстве содержатся формулы подсчета изоляции трубопроводов и сводные таблицы с учетом теплопроводности и расчетных характеристик материалов.

В интернете можно найти различные онлайн калькуляторы расчета толщины теплоизоляционного слоя, которые учитывают особенности прокладки каждого водопровода.

Совет: утепление трубопроводов наружных, проложенных на глубине 1 метр, производится утепляющим слоем 50 мм, а водопровод, уложенный на глубине 50 мм, утепляют слоем утеплителя 100 мм.

Материалы для теплоизоляции трубопроводов

Жесткий утеплитель для труб

Их выбор зависит от условий, при которых будет работать водопровод в холодное время. Необходимо учитывать следующие параметры:

расположение наружных труб – под землей или на открытом воздухе;
условия эксплуатации – постоянная или периодическая;
материал самого трубопровода – металл или пластик;
сложность монтажа;
предполагаемая стоимость материалов и работы.

Пассивная защита позволяет надежно утеплить трубы дачного водопровода в земле. А богатый выбор материалов — выбрать наиболее подходящие по стоимости.

Жесткие утеплители

В эту категорию входят пенопласт и пенополистирол. Они обладают малой теплопроводностью и стоимость их невелика. Но листы из этого материала не годятся для обматывания круглых труб. Зато их хорошо использовать при утеплении подземных магистралей, установленных внутри защитного короба. Пенопласт обеспечит теплоизоляцию внутренних стен самого кожуха.

Рулонные материалы

Утеплять водопроводные трубы можно, обертывая их полиэтиленом, пенофолом или различными вариантами минеральной ваты. Единственная сложность при монтаже – подобрать надежный способ закрепления гибких листов на трубе.

Недостаток – большинство этих материалов обладают высокой гигроскопичностью, а при намокании теряют свои теплозащитные свойства. Можно самостоятельно оцинковать их гибкими металлическими листами или фольгой. Но выпускаются и рулоны, уже фольгированные с одной стороны.

Сегментные утеплители

Это готовые кожуха разного диаметра, плотно одеваемые на трубу. Как правило, они уже покрыты защитным слоем от проникновения влаги.

Варианты таких утепляющих структур:

Жесткие сегменты, называемые скорлупой. Они делаются из пенополиуретана (ППУ) или прочного пенопласта.
Мягкие элементы из вспененного полиэтилена.
Длинномерные цилиндры из каменной ваты.

Напыляемые материалы

Жидкий пенополиуретан можно наносить слоем любой толщины на поверхность труб и фитингов. Такой способ теплоизоляции обеспечивает полную герметичность защиты, так как при нем не образуются мостики холода в местах стыков.

Но для напыления требуется специализированное оборудование. А фирмы, занимающиеся созданием такой изоляции, предпочитают работать с трубопроводами большой длины. Поэтому утеплить частный водопровод в 10–20 м нанесением жидкого ППУ будет проблематично.

Самостоятельно покрыть трубы слоем жидкого утеплителя с последующим его застыванием можно, используя термоизоляционную краску. Она выпускается как в виде аэрозоля, так и в жидком состоянии для нанесения кистью. По степени защиты от холода она превосходит даже каменную вату.

Но стоит она дорого, поэтому целесообразно применять ее на трубопроводах сложной конфигурации или в местах выхода магистрали на поверхность.

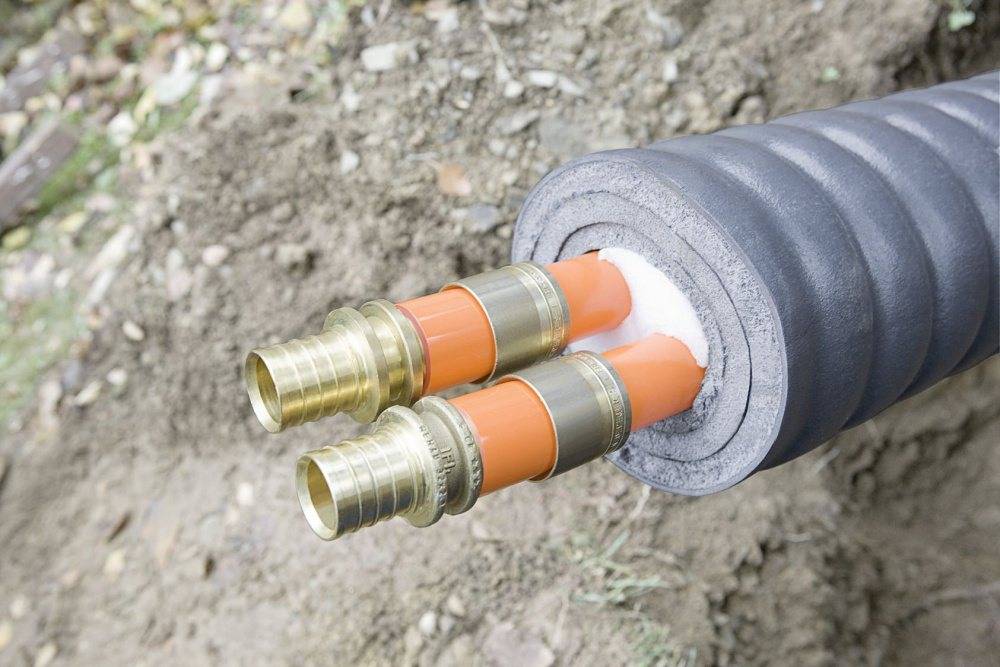

Готовые изделия с теплоизоляцией

Чтобы не возиться самому с нанесением защиты на дачный водопровод, можно при прокладке использовать трубы с уже нанесенной на них термоизоляцией. В изолирующем слое зачастую предусмотрен паз для установки подогревающей кабельной системы. Такие трубы выпускаются как в прямом длинномерном варианте, так и в виде гибких полимерных или металлопластиковые изделия.

Одной бухты может быть достаточно для прокладки всего дачного водопровода с готовой теплоизоляцией.

Теплозащитные материалы

Утепление канализационных труб в земле может производиться теплоизолирующими материалами. Перечень их достаточно широк:

Полистирол, пенопласт. Выпускаются в виде листов или цилиндрических разборных обечаек. Внутренний диаметр изделия соответствует наружному размеру коллектора. Собирается по принципу «скорлупы»: разделение идёт вдоль срединной продольной линии. Фиксация друг с другом происходит за счёт замка «паз-шип».
Базальтовое волокно. В основе лежит природный каменный материал. Посредством специальной технологии получают тонкие нити, которые образуют «воздушную» конструкцию в виде матов, рулонов. Для труб создают цилиндрические обечайки, усиленные по внешней стороне слоем фольги. Является одним из самых дорогих, среди распространённых теплозащитных материалов.
Минеральное волокно, стекловата. Самый дешёвый утеплитель. Хорошо держит тепло, но имеет ряд недостатков:
- образует в процессе монтажа мелкие острые осколки, поэтому необходимо применять индивидуальные средства защиты: респиратор, очки, перчатки;
- обладает малой механической прочностью, – под нагрузкой уплотняется, слёживается; вследствие этого теряются теплоизоляционные свойства;
- является гигроскопичным продуктом, – впитывает влагу, что сводит на нет защитные функции; из-за этого необходимо производить защитные мероприятия от попадания воды.

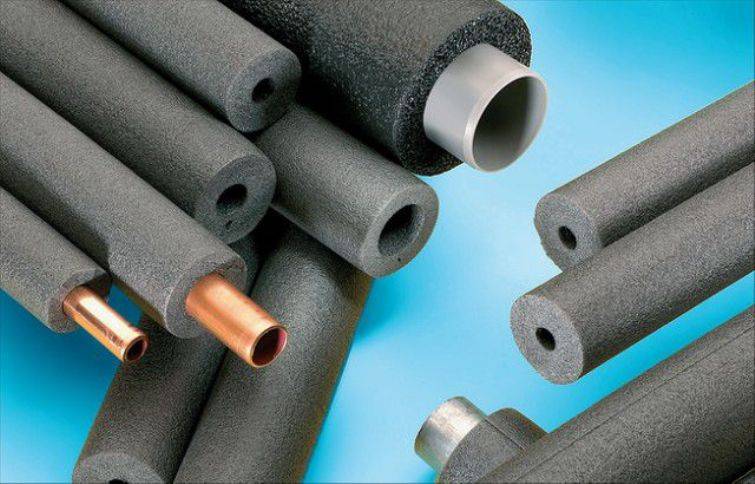

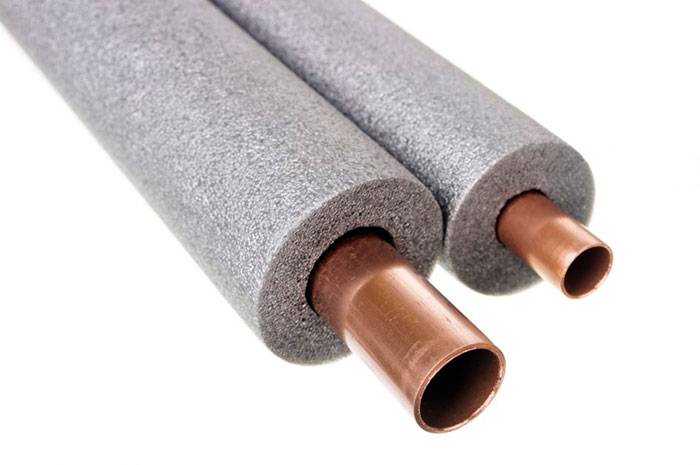

Вспененный полиэтилен. Выпускается в виде разъёмной цилиндрической обечайки. Наряду с хорошими теплоизоляционными свойствами, обладает малой гигроскопичностью. Для повышения свойств, выпускаются изделия с наружным фольгированием. Ходовые размеры (по внутреннему диаметру) 100–150 мм.
Сыпучие материалы. К ним относятся:
- шлак от металлургических печей;
- керамзит;
- вермикулит и другие.

В чистом виде можно использовать для засыпки в защитные короба.

Часть теплозащитных материалов (вата, полиэтилен) имеют слабую механическую прочность и легко сминаются под весом грунта. Поэтому, при расположении трубы в земле, необходимо применять дополнительную защиту. Например, создание разгрузочного кожуха из половинки трубы большего диаметра.

Необходимость утепления водотранспортной системы (статья 1)

Думаю, даже те читатели, которые не знают о моих зимних приключениях (речь идет о том случае, когда я размораживал трубы соседу), понимают необходимость утепления труб, по которым из скважины или колодца в дом поступает вода.

Утепление может не выполняться только в одном случае: когда инженерные коммуникации достаточно заглублены в грунт, то есть находятся ниже уровня промерзания почвы. Утеплитель в земле может понадобиться только в том случае, если трубы закопаны неглубоко.

Чтобы вода в водопроводе не замерзла, трубы должны находится ниже уровня промерзания грунта в конкретном регионе РФ.

Поэтому я рекомендую, если вы еще этого не сделали, защитить ваши трубы от холода. Тем более что протяженность инженерных коммуникаций на любом частном земельном участке не так уж велика, а закопаны они очень неглубоко.

Ну, я надеюсь, я убедил вас в необходимости проведения работ по утеплению, самое время решить, какой материал для этого нужно использовать. Об этом поговорим в следующем разделе.

Уличная теплоизоляция

Часто используется подземный способ прокладки системы водоснабжения. Но это не защищает на 100% от возможности заморозки воды, поскольку точно определить глубину промерзания грунта довольно сложно. Холод может легко добраться к ним. Если изолировать трубы, проложенные подземным способом, с помощью термофлекса, то это позволит решить проблему и избежать промерзания. Хорошие результаты такой материал показывает и летом. По системе, изолированной термофлексом, течет более прохладная вода.

При прокладке разводки водопроводной конструкции в квартире пристальное внимание уделяется кранам, муфтам, фитингам и другим соединительным приспособлениям. Особенно это актуально для тех помещений, которые не отапливаются

Такие места необходимо утеплять в обязательном порядке. При устройстве теплых водяных полов термофлексу, как утеплителю, нет равных. К тому же, достигается качественная шумоизоляция.

Защита утеплителя от негативных факторов

Защита от перемерзания расположенного в земле водопровода имеет свою специфику. Материал не должен полностью или частично потерять своих теплоизоляционных свойств под действием внешних факторов.

Повторное утепление или ремонт внешних слоев требует выполнения дорогих и трудоемких земляных работ, поэтому необходимо сразу позаботиться о сохранении целостности защитной структуры.

Деструктивное воздействие земли и воды

Подземный водопровод испытывает давление грунта, поэтому используемый при утеплении материал может быть смят. При этом может значительно увеличиться его теплопроводность. Для недопущения подобного развития событий необходимо создать твердую внешнюю оболочку с помощью труб большего диаметра или специальных лотков.

Минеральная вата гигроскопична и может быть смята небольшим усилием пальцев, поэтому слой земли спрессует материал, и он потеряет свойство низкой теплопроводности

В случае применения в качестве теплоизоляции трубопроводов гигроскопичных материалов, необходимо предотвратить возможность влияние на них грунтовой воды, всегда находящейся в земле независимо от степени водонасыщенности грунта.

Для защиты минеральной и стекловаты применяют дополнительные средства защиты – пластиковые трубы размера большего, чем водопроводные, что одновременно решает проблему смятия утеплителя.

Также можно использовать следующие материалы для создания гидроизоляционной оболочки:

рулонная алюминиевая фольга;
армированный (сантехнический) скотч;
рубероид;
полиэтиленовая пленка высокой плотности.

Пенопласт, экструдированный пенополистирол слабо впитывают влагу, но со временем тоже приходят в негодность при постоянном размораживании. Полностью не подвержены смятию и воздействию влаги пеностекло, пенополиуретан, а также теплоизоляционная краска.

Защита объектов, расположенных в земле от воздействия влаги с помощью рубероида – давно используемый, но не самый практичный вариант

Решение проблемы насекомых и грызунов

Еще одной причиной повреждения утепления водопровода могут быть грызуны и насекомые. Муравьи прогрызают в привлекательной для них теплоизоляции многочисленные ходы, а мыши используют его для строительства гнезда. Эти действия оголяют части труб, что негативно влияет на качество утепления.

Ни насекомые, ни мыши не могут испортить пенополиуретан, пеностекло, но отлично расправляются с базальтовой ватой. Ее и подобные материалы для наружного утепления труб водопровода необходимо обязательно защитить от грызунов, если они расположены на глубине менее 2 метров. Земляные муравьи не проникают ниже 1 метра, а лесные при этом строят большой муравейник, надземную часть которого невозможно не заметить.

Для защиты от грызунов можно оборачивать утеплитель металлической мелкоячеистой сеткой. Чтобы воспрепятствовать доступу не только мышей, но и муравьев необходимо обернуть материал алюминиевой фольгой, армированным скотчем или использовать в качестве внешней оболочки пластиковые трубы или лотки любой формы.

Скорлупа из пенополиуретана или пеностекла выдерживает давление грунта, воздействие находящейся в земле влаги, а также не может быть испорчена грызунами и насекомыми

Подземное утепление

Подогрев кабелем

нутренний подогрев трубы кабелем

Подогревающим кабелем чаще всего осуществляют утепление ввода водопровода в дом, так как эту часть системы чаще всего не удается оставить под землей. В данном случае большая часть труб достаточно надежно защищена от замерзания и вам потребуется всего несколько метров обогревающего кабеля.

Его цена составляет от 400 до 600 рублей за метр, а потребляемая мощность 10 – 20 Вт.

Кабелем можно обвить трубу и затем утеплить ее подручным утеплителем, или же вставить его непосредственно в трубу на проблемном участке, тем самым полностью защитив трубу от замерзания.

Утепление воздухом

Схематическое расположение труб

Суть данного способа заключается в том, чтобы водопроводные трубы не закапывались прямо в землю, а проходили внутри трубы большего диаметра, тем самым уменьшая воздействие холода. Таким образом, создается воздушная прослойка между водопроводом и промерзающей сверху землей. Также такая система обогревается естественным способом от внутреннего тепла земли.

Пластиковые коммуникационные трубы необходимого диаметра стоят относительно недорого. Однако следует отметить, что утепление наружного водопровода таким способом возможно только при частичной или полной реконструкции системы. Его применение наиболее рационально в момент прокладывания труб.

Высокое давление

Данным способом можно произвести утепление водопровода на даче или частном доме, если вы не собираетесь проводить там зиму

Часто случается так, что загородные участки не очень приспособлены к морозам – их утеплению не всегда уделяется должное внимание, учитывая то, что вы находитесь там только в теплое время года. В результате замерзшая вода разрывает трубы, и они приходят в полную негодность. Вода, находящаяся под высоким давлением не подвержена замерзанию – это свойство можно использовать вместо наружной теплоизоляции, экономя, таким образом, средства на ее покупку и установку

Вода, находящаяся под высоким давлением не подвержена замерзанию – это свойство можно использовать вместо наружной теплоизоляции, экономя, таким образом, средства на ее покупку и установку.

Однако это решение подходит только для систем, которые не будут эксплуатироваться на протяжении зимнего периода времени. Как только вы создадите необходимое давление в трубах – использовать их по назначение не представится возможным.

Испытание труб давлением: фото

Порядок работ выглядит таким образом:

Предварительно система проверяется на предмет возможности нагнетания давления равного 5 атмосферам – трубы должны выдерживать это давление; Необходимые данные можно найти в заводской аннотации к изделию. Также она осматривается на наличие трещин, течи и других механических повреждений – в дальнейшем они могут привести к постепенному стравливанию давления и замерзанию труб;
Затем в систему врезается погружной насос, посредством которого будет создаваться необходимое давление – их стандартная мощность нагнетания равняется 5 – 7 атмосферам. Сразу после насоса необходимо установить обратный клапан;
После проведения всех вышеупомянутых операций необходимо закрыть кран на ресивере и включить насос. После нагнетания необходимого давления насос выключается, и трубы будут надежно защищены от замерзания и разрыва. Чтобы привести систему в работоспособное состояние достаточно просто стравить давление;

Участок в неотапливаемых помещениях дома

К неотапливаемым помещениям дома можно отнести цоколь и чердак, а также любые «холодные» пристройки. Подвал дома нельзя отнести к полностью неотапливаемым помещениям, так как ниже промерзания грунта земля за стенами подвала будет иметь температуру в 3-4 градуса по Цельсию. Это значит, что вода внутри подвала в трубах не будет замерзать даже при отсутствии отопления.

А вот внутри цоколя, стенки которого не утеплены и пространство которого не сообщается с домом, температура зимой может опускаться ниже 0С. При этом участки трубопровода, проложенные в таком цоколе, могут быть подвержены замораживанию.

Такая же картина может быть и в холодном чердаке, который не утеплен и не отапливается.

Для предотвращения замерзания воды на этих участках водопровода, трубы должны в обязательном порядке утепляться и, по возможности, оборудоваться греющим кабелем.

Необходимость утепления

Опасность разрыва труб заключается в том, что в сильные морозы проведение ремонтных работ часто оказывается невозможным. В результате зимняя авария может привести к прекращению подачи воды вплоть до наступления весны.

Во избежание этого прежде всего необходимо обеспечить достаточную глубину пролегания труб — она должна составлять не менее 50 см. Однако указанная глубина может оказаться недостаточной, если в зимнее время в вашем регионе бывают сильные морозы.

Пагубному воздействию мороза подвержены как высококачественные трубы, изготовленные из оцинкованной стали, так и изделия из металлопластика от лучших производителей. Поэтому, какие бы качественные трубы вы не использовали, следует позаботиться об их дополнительной защите. При этом утепления потребуют не только участки, проходящие по улице, но и трубы, находящиеся в неотапливаемых помещениях, особенно в тех местах, где они соединяются со счетчиком или насосом.

Как утеплить водопроводную трубу: варианты утепления

Чтобы предотвратить замерзание воды в холодное время в трубопроводе, перед тем, как утеплить водопроводную трубу, нужно тщательно продумать технологию выполнения теплоизоляции с учетом ряда факторов.

Устраивая трубопровод круглогодичного использования, его прокладывают ниже отметки промерзания грунта, где всегда стабильная температура близко +50С. Но в некоторых случаях глубина промерзания составляет 2 метра, что делает теплоизоляцию водопровода таким методом очень трудоемкой.

Однако существуют альтернативные способы, как утеплить трубы водопровода, избежав прокладки коммуникаций на большой глубине. О них вы узнаете из нашей статьи.

Способы теплоизоляции водопроводных труб

Основной причиной, по которой трубы для тепло и водоснабжения нужно утеплять, является риск замерзания воды в них. А это приводит не только к коммунальной катастрофе местного значения, но и к таким серьезным последствиям, как разрыв трубы. То есть, жильцам дома грозит остаться без воды и тепла плюс заниматься реставрацией всей системы.

Что очень недешево и связано с большими трудозатратами. Поэтому ещё на этапе проектирования и монтажа трубопроводов нужно тщательно продумать этот момент.

Создание высокого давления в трубопроводе

Если вода находится под высоким давлением, она не замерзает. Это её свойство можно использовать для сохранения целостности системы в домах непостоянного проживания. Например, на дачах, в которые вы приезжаете только на выходные, а среди недели дом не отапливается.

Для этого в систему распределения воды внедряется ресивер и насос.

Ресивер или гидроаккумулятор, поддерживающий в системе высокое давление

Они должны создавать и поддерживать давление в трубах на уровне 3-5 атмосфер.

Этот метод требует выполнения определенных условий:

Электроснабжение должно быть постоянным, без перебоев;
За насосом необходимо установить обратный клапан, чтобы защитить систему от излишнего давления;
Инструкция требует обязательной опрессовки трубопровода и проведения гидравлических испытаний, чтобы убедиться в его прочности и способности выдерживать заданное давление;
Перед каждым запуском водопровода нужно отключать ресивер и стравливать давление.

Использование греющего кабеля

Этот метод самый надежный и эффективный. Конечно, при условии бесперебойного электроснабжения. Заключается он в том, что на поверхности трубы закрепляется специальный греющий кабель мощностью 10-20 Вт, который и не дает воде остывать.

Схема устройства трубопровода с обогревом электрическим кабелем

Данный способ позволяет не заглублять трубы на большую глубину, достаточно траншеи в 40-60 см. Процесс монтажа кабеля очень прост. В продаже есть и готовые наборы, и отдельные элементы для сборки такой системы.

Рассмотрим вариант, когда кабель приобретен отдельно:

Изображение	Описание
Шаг 1	Закрепите кабель на трубе с помощью изоленты или скотча.
Шаг 2	Наклейте поверх кабеля алюминиевый фольгированный скотч. Он будет фиксировать кабель и равномерно распределять тепло по поверхности трубы.
Шаг 3	Для уменьшения теплопотерь наденьте утеплитель для труб водоснабжения из вспененного полиэтилена или обмотайте трубу другим изоляционным материалом.
Шаг 4	Закрепите утеплитель металлическими или пластиковыми хомутами.

Если труба будет прокладываться в земле, поверх утеплителя нужно закрепить гидроизоляцию, чтобы грунтовые воды не просочились к обмотке. Подробнее об этом будет рассказано в следующей главе, посвященной теплоизоляционным материалам и их применению.

Кабель может быть обычным, и в этом случае на трассу устанавливаются датчики температуры для ручного или автоматического управления режимом нагрева. При падении температуры до определенного уровня система будет включаться на обогрев, а при повышении – отключаться.

Теплоизоляция трубопроводов холодного водоснабжения с греющим кабелем и термодатчиком

Но намного удобнее использовать саморегулирующийся кабель, который сам контролирует температуру на всех участках и реагирует соответственно ей.

Конструкция саморегулирующегося кабеля

Труба медная для тепло водоснабжения с обмоткой саморегулирующимся кабелем в неотапливаемом гараже

Утепление «труба в трубе»

Самый лучший теплоизолятор – это воздух. Поэтому если поместить одну трубу в другую, тем самым оградив её от холода, идущего сверху от промерзшей земли, вода в первой так замерзать не будет.

Усилить эффект можно двумя способами:

Используя специальные утеплители для труб холодного водоснабжения, создав из них внешнюю трубу;
Запустив во внешнюю трубу теплый воздух. Например, из подвала или погреба. Для этого её соединяют с вентиляционной системой этих помещений, а на канал, выведенный на поверхность, устанавливают всасывающий дефлектор, усиливающий циркуляцию воздуха.

Водопровод можно проложить в вентиляционных трубах подвала

Как выполнить утепление водопроводных труб в земле
