Как правильно провести теплоизоляцию воздуховода

Виды утеплителя

Для изоляционных работ на воздуховодах могут быть использованы любые материалы данного назначения, которые применяются для стен, полов или потолка. Однако существуют отдельные образцы, специально разработанные для такой цели.

Специальный теплоизолятор

К примеру, таким материалом является синтетический вспененный каучук, производимый в виде эластичных гибких листов. Он отлично держит заданную форму, служит четверть века, абсолютно не горит и обладает звукоизоляционными свойствами.

Традиционные материалы

К традиционным утеплителям можно отнести:

• минеральную вату (0,035 – 0,045 Вт/мС, эксплуатация не менее 30 лет);
• базальтовые волокна (0,030 – 0,048 Вт/мС, служит около 50 лет);
• стекловата (0,035 – 0,05 Вт/мС, без замены до 25 лет);
• вспененный полиэтилен (0,04 Вт/мС, срок службы до 80 лет);
• пенополиуретан (0,02 – 0,03 Вт/мС).

Воздушный клапан

В современной практике нередко встречается утепленный воздушный клапан, при установке которого теплоизоляция для системы воздуховодов не требуется. Эта конструкция состоит из рамы, нагревательного элемента и поворотных лопаток. С ее помощью регулируется подача прогретого воздуха. В какой-то мере клапан является своеобразным утеплителем.

Во время втягивания внутрь воздух нагревается, при этом исчезает грань между холодными и горячими воздушными массами. Для каждой отдельной системы вентиляции требуется свой клапан, однако будет необходим тщательный расчет, без которого невозможно правильно подобрать приспособление.

Утепление пенополистиролом

Пенопласт или пенополистирол – это плитный материал, поэтому им утепляют вытяжку прямоугольного сечения. Технология теплоизоляции вентиляционных труб точно такая же, как и в случае с матами минваты. Единственное, что можно отметить, это необязательная укладка гидроизоляционных слоев, то есть их использовать можно не всегда. Все зависит от плотности используемого материала, которая варьируется в пределах 40-75 кг/м³.

Чем плотнее материал, тем его способность не впитывать влагу выше.

К примеру, для ППС-40 лучше укладывать гидроизоляцию, для ППС-60 ее можно уже не использовать. И еще один момент, касающийся утепления вентиляционных труб на чердаке, как в неотапливаемом помещении. Это плотная стыковка плит утеплителя с заполнением щелей и зазоров монтажной пеной.

Способы и материалы для утепления

Вентсистемы по устройству делятся на две категории:

• бытовые инженерные сети. Оборудование представляет собой небольшую трубную разводку малого уровня разветвленности, функционирует на основе естественной тяги или по принципу принудительной системы воздухообмена. Бытовые модели используются в обустройстве домов и офисных зданий;
• промышленные системы отвода отработанных потоков. Воздуховоды этой категории используются в сооружениях с разветвленной вентиляционной сетью с мощными вентиляторными установками, к примеру, в зданиях вокзалов, заводских цехах, терминалах аэропортов, торговых центрах.

Способы теплоизоляции воздуховодов и актуальные материалы определяются в зависимости от норм и требований СНиП.

Утепление бытовой вентиляционной системы

Теплозащита труб воздухообмена бытовой сети производится с помощью традиционных материалов и нового поколения утеплителей, среди которых:

• минеральная вата;
• пенопласт;
• вспененный полиэтилен – пенофол – с фольгированным покрытием;
• асбест в виде раствора или плит.

Минеральная вата

Волокнистый материал располагает предельно низким коэффициентом теплопроводности, однако отличается высокой гигроскопичностью, легко теряет эксплуатационные качества под воздействием влаги. Применяют минеральный утеплитель в комбинации с гидроизоляционным материалом, к примеру, специальной мембраной с фольгированной поверхностью. Чаще всего для утепления воздуховодов используют минвату в виде рулонов с толщиной пласта в пределах 40-80 мм.

Вспененный полиэтилен

Цилиндрические оболочки из пенофола заводского исполнения отличаются высокой эффективностью и удобством монтажа. Рулонный материал применяется способом крепления хомутами или проволокой. Вспененный полиэтилен располагает меньшей теплоемкостью, чем минеральная вата, и реализуется в недорогом сегменте. Трубу придется обматывать несколькими слоями этого утеплителя в силу малой толщины материала.

Асбестовый утеплитель

Раствор асбеста используется для изоляции труб любого сечения. Важным условием применения утепляющего состава на уличном секторе вентканала является установка короба из жести или рубероида для защиты от внешнего воздействия.

Теплоизоляционная скорлупа

Скорлупу в виде заготовок цилиндрической формы для изоляции труб изготавливают на основе различных составляющих, среди которых:

• стекловата;
• базальтовая вата;
• каучук;
• вспененный полиэтилен;
• пенополистирол;
• пенополиуретан.

Монолитные модели скорлупы применяются в процессе монтажа вентиляционных труб. Сборно-разборные варианты и модификации цилиндров с линией разреза устанавливаются на действующие узлы вентканала. Теплоизоляционная скорлупа особенно актуальна в местах прокладки труб через стену или плиты перекрытий. Стоимость скорлупы варьируется в зависимости от материала основы: пенополиуретановые модели реализуются в дорогом сегменте, аналоги из минваты и вспененного полиэтилена предлагаются по относительно доступным расценкам.

Самоклеющаяся изоляция

Пенофол марки «С» с фольгированной поверхностью располагает с тыльной стороны полиэтиленовой пленкой с клеевым составом. Самоклеющаяся теплоизоляция для воздуховодов представлена в большинстве строительных магазинов Москвы и регионов, и востребована как эффективный материал для самостоятельного утепления вентиляционных труб.

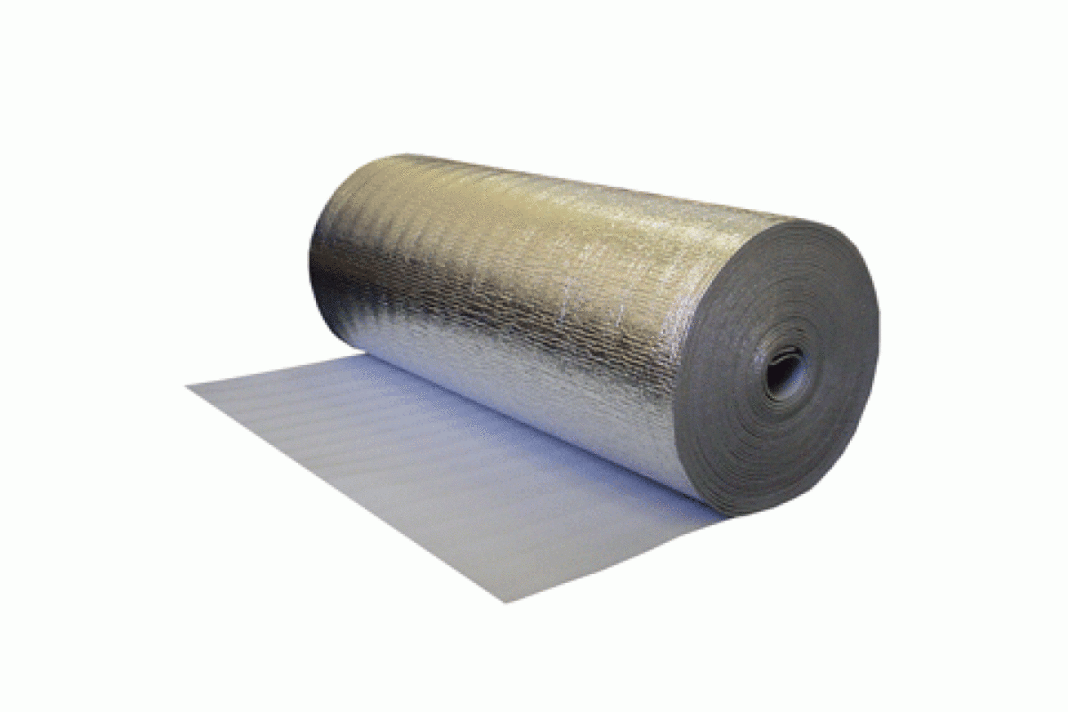

Пенофол марки «С» – материал для теплоизоляции воздуховодов

Теплоизоляция промышленных сетей вентиляции

Здесь востребованы все те же утеплители в виде рулонов, плит и растворов, как и для теплозащиты бытовой вентсистемы. Однако для промышленной изоляции воздуховодов актуальны также уникальные технологические разработки, к примеру, пенополиуретан. Воздушно-пенный состав наносится под высоким давлением с помощью специального оборудования. Пенная структура легко прилипает к трубе, плотно обволакивает основу, обеспечивая эффективный термобарьер.

Новое слово в обустройстве промышленных вентсистем – воздуховоды с термоизоляцией заводского исполнения. Среди предложений известных брендов по производству климатического оборудования есть готовые модели труб и узлов с разными теплоизоляционными материалами в виде минваты, пенофола, ППУ и пенополистирола.

Что собой представляет

Огнезащита для воздуховодов представляет собой пассивное средство защиты от пожара и заключается в создании на поверхности вентиляционных трубопроводов теплоизолирующей защиты (экрана) с высокой тепло- и огнестойкостью.

Экран должен в течение заданного времени защищать:

• возле источников возгорания – воздуховод от разрушения и по возможности от нагрева;
• в выше- и нижерасположенных помещениях, стенах, перекрытиях – горючие конструкции и материалы, примыкающие к трубам воздухопровода, от вторичного возгорания.

Огнезащита выполняется путем нанесения специальных составов или теплоизоляции различными изделиями из негорючих материалов (минеральной ваты, асбеста, иногда керамических материалов – например, керамзитобетона, кирпича).

Монтаж теплоизоляции

Рассмотрим несколько теплоизоляционных материалов в плане ответа на вопрос, как утеплить вентиляционные трубы в частном доме. С пенофолом все понятно, сразу оговоримся, что это самый простой вариант.

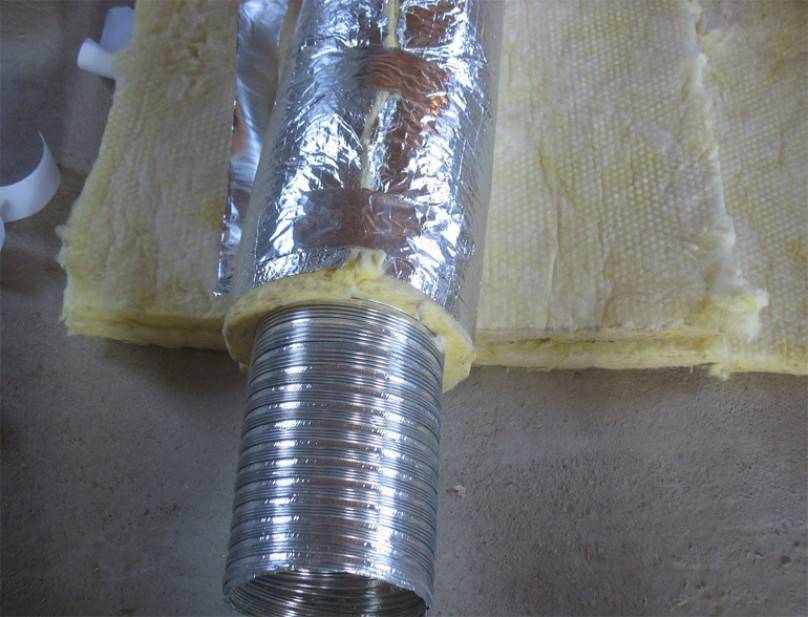

Утепление минеральной ватой

Утепление вентиляционной трубы минватой требует к производителю работ понимания, что этот материал является гигроскопичным. Поэтому все работы проводятся в следующем порядке.

1. Вся трубная разводка оборачивается гидроизоляционной мембраной без щелей и зазоров. Полная герметичность покрытия.
2. Наматывается минеральная вата внахлест относительно укладываемых полос. Толщина укладки определяется выше обозначенным СНиПом.
3. Поверх наматывается еще один слой гидроизоляции.
4. Если воздуховод проходит на улице, то поверх теплоизоляционного порога устанавливается короб, лучше сделанный из жести.

Кстати, установка коробов – обязательное условие сборки уличного участка, что обеспечит не только защиту системы, но и эффективный воздухообмен внутри здания.

Если вентиляционная труба не круглого сечения, а прямоугольного, то можно для ее утепления использовать минеральную вату в матах. Их подрезают под необходимые размеры, обкладывают ими трубу и стягивают хомутом, скотчем или вязальной проволокой. Гидроизоляция укладывается обязательно

Здесь важно плотно уложить куски ваты, чтобы между ними не оставалось промежутков. Самое неудобное место – это внешние углы воздуховодов

Их после стягивания основного теплоизоляционного покрытия заполняют кусками материала, вырезанного из мата под требуемые размеры.

Способы установки

Существует два способа установить теплоизоляцию воздуховода, которые обладают своими недостатками и преимуществами:

Внутреннее крепление. Используя этот метод, воздушный поток непосредственно контактирует с теплоизоляцией. Большое значение имеет выбор материала. В ходе эксплуатации он не должен отслаиваться под воздействием высокой скорости, для этого необходимо улучшить его структурные свойства с помощью специальных клеящих средств

Важно выбирать такие вещества, которые при возможном возгорании не будут выделять токсичные газы. Сторона теплоизоляции должна иметь ровное покрытие, чтобы не препятствовать потокам воздуха и не снижать степень пропускной способности.
Внешнее крепление

Благодаря использованию разнообразных шумоглушителей и звукоизолирующих средств установка воздуховода с фасадной стороны помещения приобретает большую популярность. Преимуществом внешнего крепления теплоизоляции является низкий уровень возникновения в конструкции разнообразных бактериальных структур и образования слоев пыли. Такие вещества способны ускорить процесс расслаивания и выделять пары, которые негативно сказываются на качестве материала. Использование наружной установки позволяет снизить риск распространения очага возгорания на соседние поверхности.

Технология монтажа теплоизоляции своими руками

Планируя теплозащиту воздуховода, следует подготовить нужное количество утеплителя и крепежных элементов на основе предварительных замеров.

Необходимые расчеты

Если планируется применение готовой скорлупы, требуется определить длину обрабатываемых участков и подготовить материал с некоторым запасом. В случае с рулонным утеплителем дополнительно следует рассчитать нужную ширину изделия. Для этого определяют диаметр трубы, прибавляют сдвоенный параметр толщины изолятора, умножают результат на 3,14 (число Пи).

Подготовительные работы

Перед началом работ по изоляции наружного отрезка вентканала следует снять дефлектор, если предстоит работа с готовым кожухом, который натягивается на трубу. В остальных случаях нет необходимости демонтировать защитный зонт

Также важно подготовить хомуты и другой крепеж в требуемом количестве

Утепление минватой

Для монтажа рулонного утеплителя требуется следующий набор инструментов и материалов:

• строительный нож;
• степлер;
• алюминиевый скотч;
• рулетка;
• резиновый шпатель.

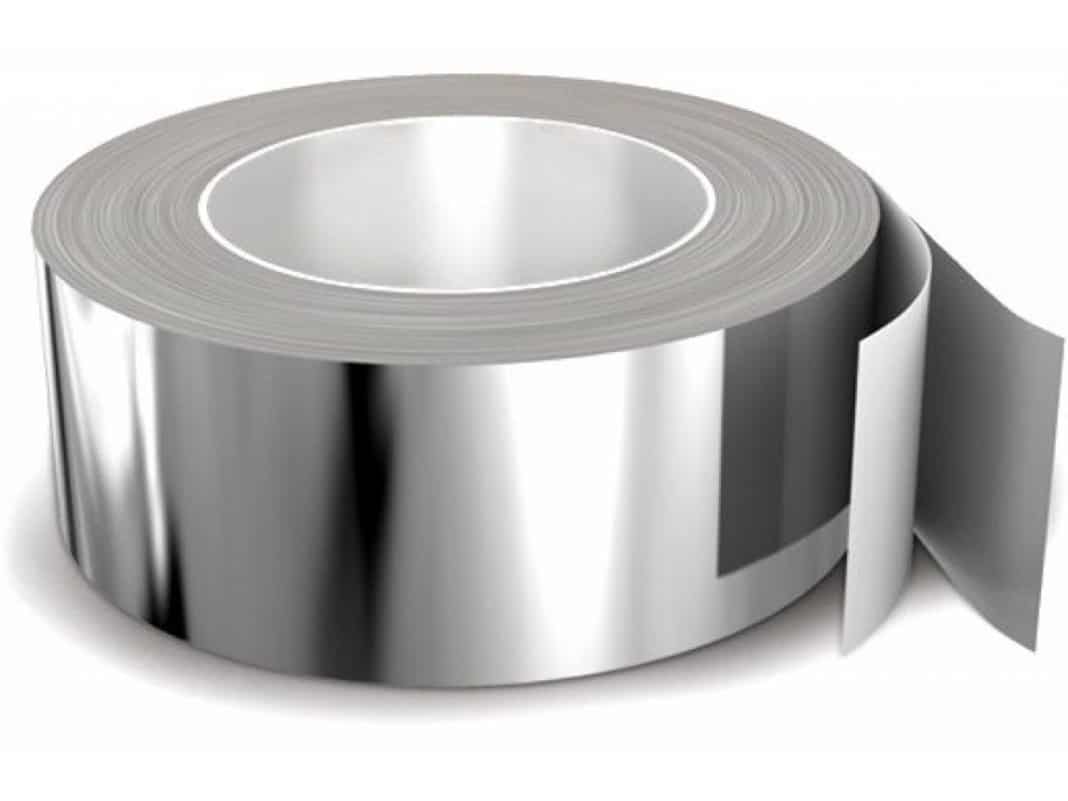

Алюминиевый скотч понадобится для утепления минватой воздуховодов

Применяют фольгированную минвату, что обуславливает надежную гидроизоляцию волокнистой основы утеплителя. Особенно востребована изоляция в виде каменной ваты с фольгой марки Isover.

Этапы работ:

• выполняют разметку на полотне с алюминиевым покрытием с учетом укладки внахлест, нарезают необходимое количество заготовок. Притом следует сделать надрез по длине торца, отступая от края на 7-8 см. Далее снимают вату по линии надреза, оставляя слой фольги;
• оборачивают трубу утеплителем так, чтобы выступ фольги по краю закрыл стыковочный шов;
• соединительная линия фиксируется с помощью степлера шагом в 10 см, сверху проклеивается алюминиевым скотчем.

Для изоляции угловых элементов вентканала применяют криволинейные фрагменты утеплителя, вырезанные по параметрам основы. Уличный отрезок воздуховода необходимо укрепить хомутами поверх минваты. Также требуется соорудить защитный короб из жести.

Утепление пенополиуретаном

Пенополиуретановый утеплитель напыляется с помощью специального оборудования. Из-за высокой стоимости монтажных работ с участием профессионалов ППУ применяется в основном при обустройстве промышленных систем отведения отработанного воздуха. Производители также предлагают компактные установки для смешивания компонентов пенного изолятора для утепления воздуховодов в частном домостроении. Комплектация весит в пределах 30 кг и позволяет запенить небольшую трубную разводку в чердаке и на крыше.

Утепление пенопластом

Плитный материал применяется при обустройстве вентсистем прямоугольного сечения. Пенополистирольный слой комплектуется специальной гидроизоляционной продукцией в виде мембраны или фольги. Из плит нарезают заготовки под требуемые размеры, монтируют фрагменты с помощью хомутов, скотча, степлера или металлической проволоки. Чтобы исключить зазоры на внешних углах, дополнительно заделывают стыки монтажной пеной.

Гидроизоляция требуется в зависимости от параметров плотности плит. К примеру, для ППС-60 нет необходимости защиты от влаги, а ППС-40 стоит использовать в комплекте с гидроизоляционной мембраной.

Нюансы монтажа самоклеющейся теплоизоляции

Самоклеющийся утеплитель – пенофол марки «С» – ценится за удобство монтажа. Наружная поверхность материала на основе вспененного полиэтилена отделана алюминиевым покрытием. На тыльную сторону изолятора нанесен клей, который закрыт пленкой. Полотно подрезают под необходимый размер в соответствии с параметрами воздуховода, удаляют пленку и приклеивают на выделенную поверхность трубы. Края самоклеющейся теплоизоляции складываются с нахлестом не менее 5 см и закрепляются алюминиевым скотчем.

Теплоизоляция специальными цилиндрами

Скорлупу применяют только для круглых труб, подбирая модель соответствующего размера. Цельные цилиндры с продольным разрезом актуальны при обустройстве вентканалов небольшого диаметра. Скорлупу раскрывают по линии зазора, надевают на трубу и скрепляют скотчем или хомутом. Сборно-разборные модели готовых цилиндров также востребованы для теплоизоляции участков выхода воздуховода за пределы отапливаемого помещения и уличных сегментов вентиляционного канала с обязательным сооружением защитного короба.

Система теплоизоляции WDVS

Вслед за странами Европы, в Российской Федерации приняли новые нормы теплосопротивления ограждающих и несущих конструкций, направленные на снижение эксплуатационных расходов и энергосбережение. С выходом СНиП II-3-79*, СНиП 23-02-2003 «Тепловая защита зданий» прежние нормы теплосопротивления устарели. Новыми нормами предусмотрено резкое возрастание требуемого сопротивления теплопередаче ограждающих конструкций. Теперь прежде использовавшиеся подходы в строительстве не соответствуют новым нормативным документам, необходимо менять принципы проектирования и строительства, внедрять современные технологии.

Как показали расчёты, однослойные конструкции экономически не отвечают принятым новым нормам строительной теплотехники. К примеру, в случае использования высокой несущей способности железобетона или кирпичной кладки, для того, чтобы этим же материалом выдержать нормы теплосопротивления, толщину стен необходимо увеличить соответственно до 6 и 2,3 метров, что противоречит здравому смыслу. Если же использовать материалы с лучшими показателями по теплосопротивлению, то их несущая способность сильно ограничена, к примеру, как у газобетона и керамзитобетона, а пенополистирол и минвата, эффективные утеплители, вообще не являются конструкционными материалами. На данный момент нет абсолютного строительного материала, у которого бы была высокая несущая способность в сочетании с высоким коэффициентом теплосопротивления.

Чтобы отвечать всем нормам строительства и энергосбережения необходимо здание строить по принципу многослойных конструкций, где одна часть будет выполнять несущую функцию, вторая — тепловую защиту здания. В таком случае толщина стен остаётся разумной, соблюдается нормированное теплосопротивление стен. Системы WDVS по своим теплотехническим показателям являются самыми оптимальными из всех представленных на рынке фасадных систем.

Таблица, где: 1 — географическая точка 2 — средняя температура отопительного периода 3 — продолжительность отопительного периода в сутках 4 — градусо-сутки отопительного периода Dd, °С * сут 5 — нормируемое значение сопротивления теплопередаче Rreq, м2*°С/Вт стен 6 — требуемая толщина утеплителя

 Условия выполнения расчётов для таблицы:

1. Расчёт основывается на требованиях СНиП 23-02-2003 2. За пример расчёта взята группа зданий 1 — Жилые, лечебно-профилактические и детские учреждения, школы, интернаты, гостиницы и общежития. 3. За несущую стену в таблице принимается кирпичная кладка толщиной 510 мм из глиняного обыкновенного кирпича на цементно-песчаном растворе l = 0,76 Вт/(м * °С) 4. Коэффициент теплопроводности берётся для зон А. 5. Расчётная температура внутреннего воздуха помещения + 21 °С «жилая комната в холодный период года» (ГОСТ 30494-96) 6. Rreq рассчитано по формуле Rreq=aDd+b для данного географического места 7. Расчёт: Формула расчёта общего сопротивления теплопередаче многослойных ограждений: R0= Rв + Rв.п + Rн.к + Rо.к + Rн Rв — сопротивление теплообмену у внутренней поверхности конструкции Rн — сопротивление теплообмену у наружной поверхности конструкции Rв.п — сопротивление теплопроводности воздушной прослойки (20 мм) Rн.к — сопротивление теплопроводности несущей конструкции Rо.к — сопротивление теплопроводности ограждающей конструкции R = d/l d — толщина однородного материала в м, l — коэффициент теплопроводности материала, Вт/(м * °С) R0 = 0,115 + 0,02/7,3 + 0,51/0,76 + dу/l + 0,043 = 0,832 + dу/l dу — толщина теплоизоляции R0 = Rreq Формула расчёта толщины утеплителя для данных условий: dу = l * ( Rreq — 0,832 )

а) — за среднюю толщину воздушной прослойки между стеной и теплоизоляцией принято 20 мм б) — коэффициент теплопроводности пенополистирола ПСБ-С-25Ф l = 0,039 Вт/(м * °С) (на основании протокола испытаний) в) — коэффициент теплопроводности фасадной минваты l = 0,041 Вт/(м * °С) (на основании протокола испытаний)

* в таблице даны усреднённые показатели необходимой толщины этих двух типов утеплителя.

Примерный расчёт толщины стен из однородного материала для выполнения требований СНиП 23-02-2003 «Тепловая защита зданий».

* для сравнительного анализа используются данные климатической зоны г. Москвы и Московской области.

Таким образом, из таблицы видно, что для того, чтобы построить здание из однородного материала, отвечающее современным требованиям теплосопротивления, к примеру, из традиционной кирпичной кладки, даже из дырчатого кирпича, толщина стен должна быть не менее 1,53 метра.

Теплоизоляция для промышленных систем

Для утепления труб в промышленных системах вентиляции кроме утеплителей, перечисленных выше, могут быть использованы и более дорогостоящие способы:

• нанесения напыляемой разновидности пенополиурентана;
• монтаж уже готовых к установке теплоизолированных воздуховодов.

Пенополиуретан

Напыляемый утеплитель из пенополиуретана считается одним из наиболее эффективных способов для защиты труб вентиляции промышленных систем от промерзания. Слой пены наносится поверх воздуховодов при помощи специализированного оборудования.

Разновидности пенополиуретана:

1. Жесткий. Имеет ячейки закрытого типа и кроме превосходных утепляющих качеств служит одновременно и гидроизоляцией, поглощая не больше 4 % влаги.
2. Легкий. Отличается наличием ячеек открытого типа, обладает низким весом, отлично поглощает звук, относительно недорог. Но для наружных работ его использовать нельзя, а при внутренних потребуется гидроизоляция, так как утеплитель впитывает до 15 процентов влаги.

Характеристики:

• показатели теплопроводности варьируются от 0,019 до 0,04 Вт/м°C;
• рабочий температурный диапазоне составляет -160°С — +150°С;
• слабогорючий материал;
• показатели прочности на сжатие — свыше 150 кПа;
• нормативный срок службы — более 20 лет.

Преимущества:

• слой утеплителя максимально плотно прилегает к поверхности труб;
• швы полностью отсутствуют;
• можно наносить материал на трубы сложной конфигурации;
• монтаж не занимает много времени.

Недостатки:

• высокая ценовая категория;
• монтаж довольно сложен и требует определенного опыта;
• в составе материала имеются токсичные вещества, предусматривающие наличие у работника специальной защитной одежды,маски и очков. При этом застывшая пена не представляет никакой опасности.

Утепленные воздуховоды

Один из удобных вариантов решения проблемы возникновения конденсата в системе вентиляции — применение при монтаже уже теплоизолированных воздуховодов.

Разновидности:

1. Гибкие. На спиральный проволочный каркас закрепляется металлизированная пленка, утепляющий слой и пленочный фольгированный чехол.
2. Жесткие. Состоят из PIR-плит (PirroVentiDuct) или стекловолоконных плит Climaver и т. д . Прочность труб, изготовленных из подобных материалов аналогично показателям традиционных стальных воздуховодов. Для соединения с обычными трубами вентиляции из стали можно использовать фланцы.

Преимущества утепленных воздуховодов:

• уменьшение расходов на приобретение материалов;
• снижение общего веса всей системы вентиляции;
• скорость монтажа.

Критических недостатков у воздуховодов с теплоизоляцией нет.

Советы специалистов

Если трубы проходят в закрытом помещении, верхний защитный слой можно не ставить

Основные рекомендации для изоляции вентиляционных каналов:

При утеплении на открытом воздухе минеральной ватой требуется создание качественной гидроизоляции. Для этого может использоваться рубероид.
В случае использования скорлуп из ППС или ППУ в темном помещении (подвал, чердак), верхний покровный слой можно не устанавливать.
Пластиковые изоляторы нельзя крепить на битум или битумный праймер
Он нарушает структуру, из-за чего скорлупа может треснуть.

Особое внимание уделяется гидроизоляции места прохода труб по кровле

Именно здесь скапливается весь конденсат, поэтому место важно защитить
Для гидроизоляции узла подходит мастер-флэш.
Важно уделить внимание теплоизоляции холодных воздуходувов приточной вентиляции до ввода в дом. Также утепляются отрезки труб подачи воздуха в котел или камин

Исключением являются коаксиальные дымоходы.

Сделать качественное утепление можно своими руками

Важно лишь правильно подобрать материал и инструменты, после чего сделать теплоизоляцию по инструкции

https://youtube.com/watch?v=oYkRkzQGF-o

Как рассчитать слой утеплителя?

Очень важно провести грамотный расчет толщины теплоизоляции. Нам потребуются два основных параметра материала:

1. Показатель теплопроводности.
2. Показатель поверхностной теплоотдачи.

Чтобы проще было сориентироваться, ниже расположена таблица, в которой приведены показатели теплопроводности самых популярных утеплителей.

Проводя расчет толщины материала можно сказать, что чем меньше он проводит тепло, тем тоньше может быть его слой, и наоборот.

Бытует мнение, что в обработке воздуховода предпочтительнее применять утеплитель, у которого есть фольгированный слой, но это заблуждение. Современный строительный рынок предлагает множество утеплителей, которые даже без фольги превосходят по своим полезным показателям вышеназванный материал.

К примеру, тот же синтетический каучук отлично справляется со своими защитными функциями

Специалисты советуют особое внимание уделять удобству фиксации, поэтому лучше других здесь подойдет самоклеящаяся изоляция

Нужна ли теплоизоляция при монтаже воздуховодов — выбор материала и правила утепления

Чем опасен конденсат

Появление влаги, независимо от того, образуется она внутри трубы или снаружи, вызывает ряд неприятных последствий, которые сокращают срок службы воздуховода, и неблагоприятно влияют на здоровье людей, вынужденных дышать воздухом, который через вентканал поступает в помещение.

Трубы, где водяной пар оседает на стенках, если они сделаны из оцинкованного металла, постепенно разрушают защитный слой, а это рано или поздно становится причиной коррозии, влага впитывается в перекрытия, постепенно разрушая их, появляются разводы на потолке, которые портят внешний вид помещения.

Влажность способствует также промерзанию труб, и, как следствие, нарушает проходимость.

Появление плесени и грибковых образований загрязняют воздух, который циркулирует в трубах, споры простейших легко переносятся с воздушным потоком, пагубно влияя на людей, постоянно находящихся в помещении. Головная боль, аллергия — это только некоторые последствия загрязненного воздуха, который распространяется в помещении из воздуховодов с повышенной влажностью.

Обратите внимание! Утепление труб, помимо того, что помогает избежать этих неприятных последствий, является прекрасным средством звукоизоляции. Звуки, доносящиеся из труб, порой раздражают гораздо больше, чем громкая музыка в соседней квартире

Как утеплять воздуховод

Прежде чем приступить к теплоизоляции, нужно определиться в каком месте труба нуждается в утеплении.

Самое уязвимое место для появления конденсата — место перепада температур, т.е там, где труба проходит сквозь стену дома, или в месте прохождения через крышу и неотапливаемый чердак.

• В первом случае стеновое отверстие прохода трубы утепляется теплоизолирующим материалом, также как и сама труба до рефлектора.
• Во втором случае утепляется место прохода через потолок, а труба оборачивается утеплителем до места выхода на крышу.

Таким образом, утепление начинается от так называемой точки росы — места выпадения конденсата.

Это важно! Определить точку росы — одна из первых задач при утеплении вентканала. Сложнее бывает определить точку росы в приточной вентиляционной системе, где количество выпадающей в конденсат влаги определяется длиной воздуховода и его монтажных особенностей

Зачастую такие воздуховоды нуждаются не только в утеплении трубы, но и теплоизоляции клапанов, например, с помощью электроприводной системы, которая напоминает жалюзи, ограничивающие воздушный поток и нагревающие клапаны с помощью трубчатых нагревательных элементов

Сложнее бывает определить точку росы в приточной вентиляционной системе, где количество выпадающей в конденсат влаги определяется длиной воздуховода и его монтажных особенностей. Зачастую такие воздуховоды нуждаются не только в утеплении трубы, но и теплоизоляции клапанов, например, с помощью электроприводной системы, которая напоминает жалюзи, ограничивающие воздушный поток и нагревающие клапаны с помощью трубчатых нагревательных элементов.

Выбор варианта утеплителя зависит от длины трубы, необходимого количества утеплителя и возможных затрат на ремонт.

Целесообразность применения того или иного теплоизолирующего материала зависит от экономической обоснованности.

Определить точку росы можно с помощью таблицы, которая учитывает температуру воздуха в помещении и уровень влажности.

Виды утеплителя

Теплоизолирующие материалы на сегодняшний день представлены различными видами утеплителя, каждый из которых имеет свои достоинства и недостатки:

Монтаж

А теперь приступим непосредственно к процессу монтажа теплоизоляции на воздуховод. Существует два способа теплоизоляции вентиляции. Первый способ это внутренняя теплоизоляция. Но так как он требует увеличения размеров воздуховода, и грозит отложением грязи на утеплителе, что конечно же снизит его свойства, мы такой способ рассматривать не станем. А остановимся на внешнем утеплении вентиляции.

Итак как уже упоминалось монтаж утеплителя зависит от сечения воздуховода. Для прямоугольных вентканалов используются теплоизолирующие плиты и маты, а для круглых — рулонные материалы. Самыми распространенными способами монтажа утепления вентиляции является:

1. Утепление воздуховодов минеральной ватой. Монтаж состоит из таких этапов:

• очищается поверхность воздуховода и наносится слой гидроизоляции;
• отрезается кусок мин.ваты необходимого размера;
• утеплитель ложится как можно плотнее  к стенке воздуховода на специальный клей;

• стыковку теплоизолятора заклеивают строительным скотчем.

1. Утепление вентиляции вспененным полиэтиленом. Этапы монтажа:

• очищают воздуховод;
• отмеряют длину утеплителя;
• в оболочке есть специальный шов по которому делается разрез;
• устанавливают полиэтилен на воздуховод;
• склеиваются швы с помощью монтажного клея.

Вспененный полиэтилен

Монтаж полиэтиленового утеплителя

3.Утепление воздуховодов пенополиуретаном. Монтаж производится в 5 шагов:

• определяется размер утеплителя;
• нарезается материал нужного размера;
• обеспечивается припуск покровного слоя;
• монтируется утеплитель;
• при помощи бандажей надежно закрепляются стыки.

Монтаж пенополиуретанового утеплителя

4.Утепление вентиляции пенополистирольной скорлупой. Для монтажа этого вида утеплителя особых навыков не нужно:

• определить размер скорлупы;
• разрезать скорлупу необходимого размера;
• установить скорлупу на воздуховод, при этом тщательно замкнуть стыки.

Утепление вентиляции пенополистиролом

Во время монтажа крепление утеплителей производится крепежными деталями, хомутами или проволокой. Для  улучшения теплоизоляционных свойств советуют применять гидроизоляцию перед началом монтажа утеплителя. А после на утеплитель нанести слой фольги.

Главным отличием теплоизоляции внешних вентиляционных труб от внутренних является наличие защитного материала, которым служит  оцинкованная жесть, листы алюминия или неопрен.
