Монтаж теплого пола на деревянном полу своими руками

Как сделать теплый пол по деревянным лагам своими руками

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Можно сделать электрические тёплые полы в деревянном доме без бетонной стяжки. Рассмотрим два способа:

  • на сплошной деревянный пол;
  • на лаги.

Первый метод проще, но практически не пригоден для кабельных типов полов, так как имеет внушительную толщину. Такой способ подходит для инфракрасных плёночных систем.

Инфракрасная плёнка — самый легкий вариант сделать тёплые полы в деревянном доме, так как процесс не займёт много времени и конструкция не заберёт полезную площадь, ведь толщина «пирога» небольшая.

Начинать работы по обустройству в частном доме инфракрасных тёплых полов без стяжки своими руками, следует с составления плана размещения плёнки и расположения терморегулятора.

Сам процесс сооружения «пирога» тёплого пола «сухим» способом выглядит так:

  1. Подготавливается деревянное основание — оно должно быть ровным, без трещин. Для этого, на черновой пол стелется фанера или ДСП, и фиксируется на саморезы.

Укладывается слой тепло материала, его толщина должна быть не менее 4 мм. Кладётся встык друг к другу, и крепится степлером к основе, а стыки проклеиваются скотчем.

Подготавливается и раскладывается плёнка. Изделие нарезается нужной длины, резать плёнку можно только по специальным линиям. Нарезанные полотна укладываются на пол согласно схеме, медными полосами вниз, и фиксируются на скотч.

Устанавливаются контактные клипсы на медные шины, и подсоединяются провода. Каждая секция подключается отдельно, поэтому при выходе из строя одной, вся система продолжает функционировать. Чтобы контакт получился прочный, необходимо сжать его плоскогубцами.

  • Монтируется температурный датчик, он закрепляется скотчем снизу плёнки, на чёрной полосе. Сам прибор и провода от него, идущие к терморегулятору, следует расположить в подготовленных пазах.
  • Подсоединяются провода от датчика и плёнки к установленному на стене терморегулятору, который подключён к источнику питания.

Укладывается полиэтиленовая плёнка поверх нагревательных элементов, она служит в качестве гидроизоляционного слоя.

Стелется финальное покрытие на фанерную подложку, которая предварительно уложена поверх плёнки.

Инфракрасный пол, установленный без стяжки на деревянные перекрытия готов к эксплуатации.

Сооружение электрического кабельного пола на лаги проще, чем водяного контура данным способом, так как для кабеля не требуются глубокие каналы. Начинать следует с определения места, схемы и шага прокладки кабеля.

Последовательность работ по установке кабельной системы без стяжки:

  1. Основание. Его необходимо осмотреть для выявления неровностей и повреждений, которые следует устранить.

Лаги. Они крепятся к черновому полу на саморезы. На участках, где провод будет пересекаться с лагами, требуется сделать пазы для прокладки кабеля.

Термоизоляция. В качестве неё используется фольга, которая прокладывается между брусками и в пропиленные пазы. Фольга, помимо теплоизолирующих свойств, отражает тепло идущее от устройства.

  • Оцинкованная сетка. Кладётся следующим слоем, стандартный размер ячеек 40 на 40 или 50 на 50. К сетке будет фиксироваться нагревательный элемент.
  • Кабель. Провод укладывается в соответствии с разработанной схеме. Фиксируется к сетке при помощи хомутов, а к лагам — на монтажную плёнку.

Подключение пола. На стене, согласно составленного плана, монтируется терморегулятор. Термодатчик помещается в гофру, располагается между проводами, и подключается к терморегулятору.

  • Настил. Он служит в качестве подложки для напольного покрытия. Для этих целей используется листы фанеры. Между ней и нагревательными элементами должен быть зазор 10 мм.
  • Финишное покрытие. Укладывается выбранное изделие поверх фанеры.

Кроме того, стоит заметить, что не следует чрезмерно экономить при выборе материала, ведь некачественные комплектующие быстро выйдут из строя, и потребуются дополнительные вложения для демонтажа пола и устранения неполадок.

Блиц-советы

  • Наиболее предпочтительный материал для водных контуров – полипропиленовая труба. Однако, какая бы труба ни использовалась, наличие дополнительной гидроизоляции поможет уберечь деревянный пол от возможных протеканий. В качестве такой изоляции используют специальную гофру для труб. Все деревянные изделия также нужно обрабатывать водоотталкивающими пропитками.
  • При толщине трубы в 16 мм ее длина не должна превышать 70 м. Также, не рекомендуется делать один большой общий контур на большую комнату, а потом эту комнату делить простенком. На каждое помещение желательно делать отдельный контур.

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

  • Составление проекта.
  • Подготовительные работы.
  • Сборка и последующее тестирование отопительного трубопровода.
  • Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

  • Детальный чертеж (схему).
  • Расчет тепловых потерь для каждого помещения.
  • Расчет количества тепла, которое должно поступать в каждое помещение.
  • Сопротивление трубопровода отопительной системы.
  • Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
  • Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

  • На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
  • В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
  • Когда все готово укладывают теплопроводящий водный контур.

Теплый водный пол на реечной основе

  • Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
  • Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
  • В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
  • Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Инфракрасные напольные системы

Если роль напольного покрытия будет играть ламинат, паркет или ковролин, целесообразнее устроить его подогрев посредством инфракрасных излучателей. В большинстве случаев такие нагреватели — это полимерная пленка с помещенными внутрь нее дорожками из углеродной пасты, реже – имеют вид карбоновых стержней без какой-либо основы.

Перечислим достоинства инфракрасных напольных систем:

  1. Мизерная толщина – всего 0,5 мм. При этом устройство отнюдь не является маломощным: 1 кв. м нагревателя может развивать производительность по теплу до 220 Вт.
  2. Вещество, применяемое в качестве излучателя, распределено по поверхности пленки равномерно, поэтому прибор не нуждается в устройстве стяжки или монтаже металлических листов для распределения тепла.
  3. Тепло передается не за счет непосредственного контакта, а путем инфракрасного излучения, которое частично пропускается напольным покрытием (кроме плитки и ей подобных материалов). Благодаря этому, тепло от такого пола ощущается лучше, чем от кабельного.
  4. Все дорожки в инфракрасном обогревателе подключены параллельно, поэтому при обрыве любой из них теплый пол останется работоспособным.

Монтаж пленки осуществляется предельно просто. Сначала настилается теплоизоляция, затем – отражатель из фольги, после чего укладывают сам нагреватель. Выпускаются фольгированные теплоизоляционные материалы, например, из вспененного полиэтилена, которые значительно упрощают монтаж. Такую продукцию можной найти под марками «Тилит Супер», «МаксИзол» и др.

Если нагревательная поверхность формируется из нескольких фрагментов, они обязательно должны укладываться только встык – нахлест, даже самый небольшой, приведет к перегреву. К терморегулятору такие фрагменты следует подключать параллельно.

Проще всего крепить пленку двусторонним скотчем, но можно «пришить» ее саморезами или гвоздями – для этого в ней выполнены специальные дорожки без углеродной пасты.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

ИллюстрацияСпособ укладки системы водяного обогрева
Фрезерованные сборные основания.

Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

Минусы модульного настила из ДСП:

  • высокая стоимость материала за счет фрезеровки;
  • низкая влагостойкость;
  • склонность к деформациям.
Реечные конструкции.

Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

Полимерные маты.

Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

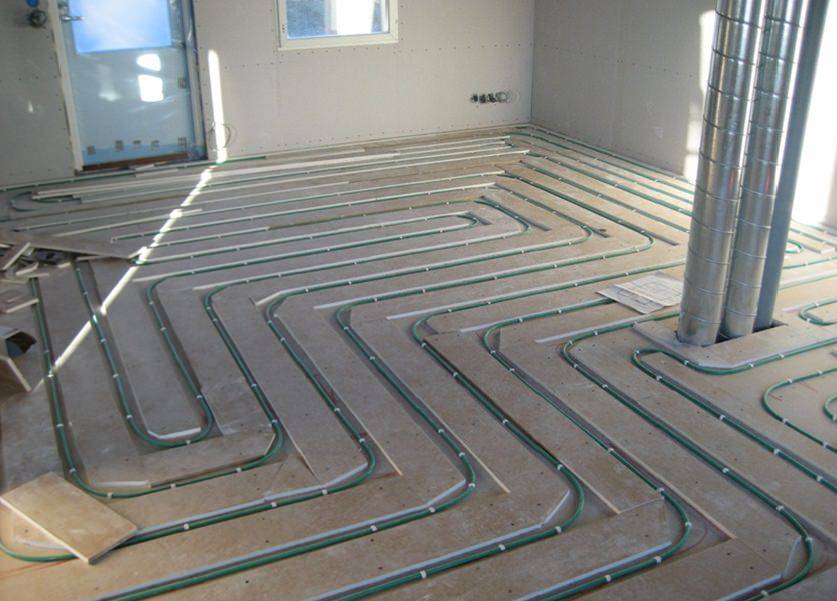

Сборное основание из ламинированной ДСП, готовое к укладке труб

Трубы

В качестве нагревательных элементов для устройства водяного теплого пола под плитку выступают трубы. С их помощью формируется контур, по которому циркулирует теплоноситель. В готовый комплект для устройства отопительной системы напольного типа включаются трубы, изготовленные из следующих материалов:

  • медь. Отличается повышенной устойчивостью к коррозии, долговечностью. Срок службы медных труб составляет от 50 до 200 лет. Такие комплектующие отличаются высокой стоимостью;

  • металлопластик. Монтаж данных труб происходит при помощи фитингов, которые могут быть разборными или устанавливаться по технологии «пресс». Комплект с металлопластиковыми трубами будет стоить недешево, а его монтаж может оказаться достаточно сложным и дорогостоящим. Преимуществом таких элементов считается высокая прочность, гибкость, отсутствие большого количества отходов во время установки;

  • полиэтилен. Преимущество трубопроводов из этого материала в том, что на их стенках не накапливается грязь. Недостаток – прочность и гибкость ниже, чем в элементах из меди или металлопластика;

  • полипропилен. Основной недостаток – отсутствие гибкости, что усложняет монтаж. Полипропиленовые трубы стоят недорого, как и комплектующие детали к ним. Соединение отдельных частей происходит при помощи специального сварочного аппарата (паяльника);

  • сшитый полиэтилен. Срок службы такого комплекта составляет 25 лет. Трубы из сшитого полиэтилена отличаются повышенной прочностью, коррозийной стойкостью, ударопрочностью, пластичностью. Также на рынке существует современная вариация данных элементов, отличающаяся повышенной надежностью. Такие трубы из сшитого полиэтилена покрываются кислородным барьером.

Для устройства теплого водяного пола под плитку устанавливается контур из одного отрезка трубы. Его максимальная длина может достигать 80-120 м. Если предполагается, что водяной контур будет иметь размер намного больше, тогда рекомендуется устанавливать две независимые системы из отдельных трубопроводов.

Трубы для теплого пола

Теплый электрический пол под деревянный пол

Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:

  • Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.
  • Оптимальным является использование греющего кабеля на первом этаже помещения. При необходимости допускается укладка на втором этаже частного деревянного дома, но это потребует использовать дополнительную изоляцию.
  • Предел удельной мощности для раскладываемых матов или кабеля по деревянным лагам не должна превышать 130Вт/м². Превышение показателей приводит к повышенному риску возгорания и является грубым нарушением правил безопасной эксплуатации.
  • Сверху напольного покрытия в месте прохождения провода запрещается устанавливать мебель, класть ковер и т.д. Низкая теплопроводность деревянного покрытия приводит к быстрому перегреву кабеля, что приводит к сокращению сроков эксплуатации провода.
  • Пирог теплого кабельного пола для деревянных перекрытий должен состоять из: гидроизоляции и паробарьера, фольгированного утеплителя. Верхний слой подложки расчерчен для более удобного монтажа провода.

При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:

  1. Укладка провода в бетонную стяжку.
  2. Монтаж кабеля или нагревательных матов между лагами.

Максимальный температурный режим, позволяющий избежать возгорания, не больше 40°С. При этом, для обеспечения безопасности, следует позаботиться о противопожарной защитной обработке древесины от возгорания.

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

  • паркетная доска;
  • ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Оценка состояния деревянных конструкций. Предварительное утепление

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами

Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение

Оценка состояния в себя включает:

  • визуальный осмотр состояния поверхности деревянных досок;
  • ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
  • устранение треснувших и прогнувшихся досок;
  • выравнивание лагов в местах прогиба;
  • добавление лагов, если расстояние между существующими элементами слишком большое.

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Использование теплоотражающих пластин

Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.

Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:

  • отопительные трубы;
  • теплоизоляционный слой толщиной не менее 10-15 сантиметров;
  • каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.

Используемые виды труб

Для оборудования теплого пола можно использовать металлопластиковые и пластиковые трубы. Многие сантехники позитивно оценили трубы из сшитого полипропилена. Они характеризуются высокой степенью герметичности, устойчивостью к деформации и хорошей теплопроводностью.

Выбирая трубы для монтажа теплого пола, внимательно изучите их технические характеристики

В частности, обратите внимание на пригодность материала к использованию в системах отопления. Будьте бдительны, ведь некоторые недобросовестные продавцы могут продавать трубы, предназначенные для водопровода. В результате система обогрева пола будет малоэффективна

Поэтому обращайте внимание на маркировку на трубах. Показатели, на которые следует ориентироваться, при выборе труб для монтажа теплого пола:

В результате система обогрева пола будет малоэффективна

Поэтому обращайте внимание на маркировку на трубах. Показатели, на которые следует ориентироваться, при выборе труб для монтажа теплого пола:

  • линейное расширение (до 0,025 мм/м);
  • теплопроводность (более 0,43 Вт/м °C).

Необходимое количество труб вы можете узнать, учитывая диаметр материала и шаг его укладки.

Источник gydrost.ru

При подборе труб для теплого пола есть ряд нюансов, поэтому лучше доверить выбор профессионалам

Особенности настильной системы

Традиционный вариант  пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

  • Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
  • Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
  • Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
  • Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Особенности подготовки основания

Пол с обогревом, уложенный на деревянные лаги, отличается таким преимуществом как отсутствие необходимости проведения «мокрых» работ, например, связанных с устройством стяжки. В этом случае основанием будут доски. Хотя, можно уложить теплый пол по грунту, но сейчас не будем рассматривать этот вариант.

К используемым при укладке теплого пола на деревянный пол пиломатериалам предъявляют ряд требований:

  • толщина настила из древесины дуба и бука максимум 24 миллиметра, а из лиственницы или сосны –22 миллиметра;
  • когда предстоит сделать новый настил, тогда доски нужно разложить на несколько дней в помещении на полу, чтобы они в будущем не подвергались деформации.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
