Схема отопления частного дома с газовым котлом и теплым полом

Схема подключения

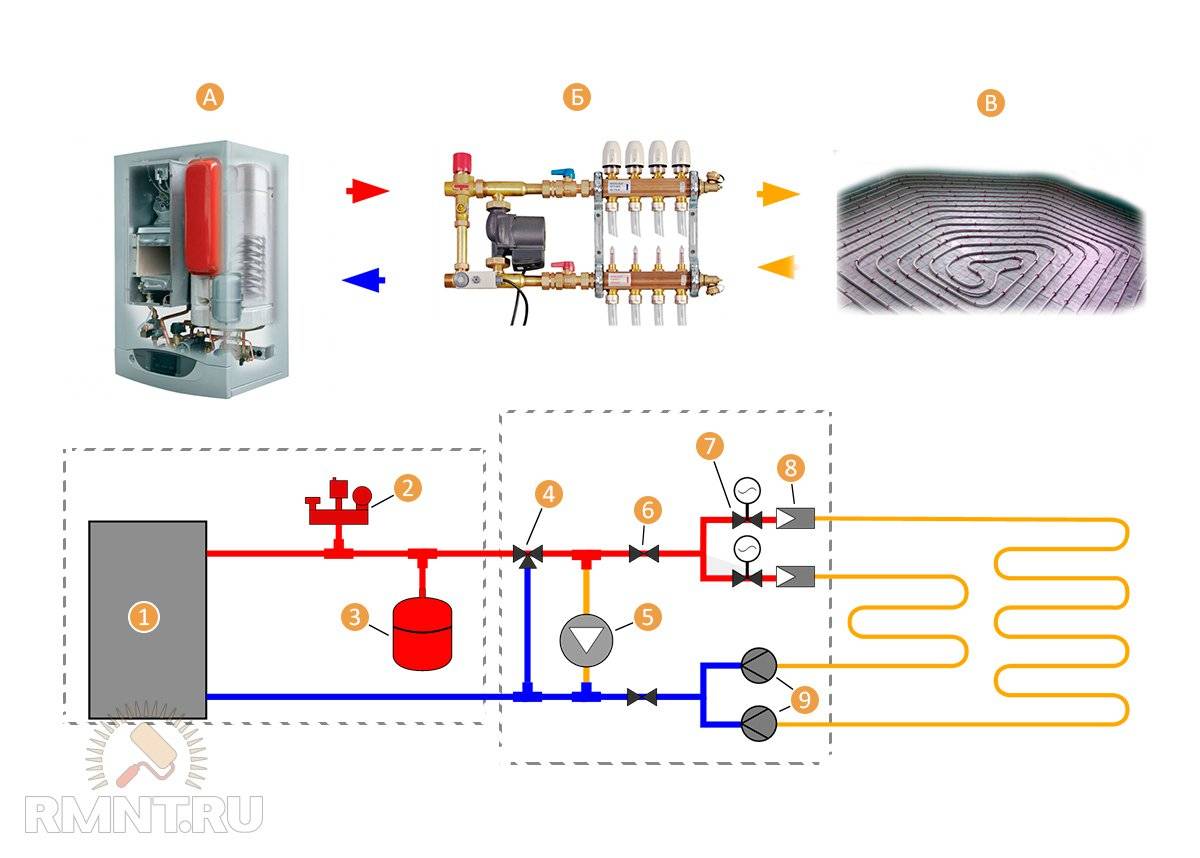

Схема отопления дома водяными тёплыми полами. А — газовый котёл отопления; Б — объединённый узел смешения и коллекторная группа; В — контур тёплого пола. 1 — котёл со встроенным циркуляционным насосом; 2 — группа безопасности; 3 — расширительный бак; 4 — трёхходовой клапан смешения; 5 — циркуляционный насос; 6 — шаровый вентиль; 7 — игольчатый вентиль или вентиль с сервоприводом; 8 — редуктор давления; 9 — расходомер

С одной стороны, установка и ввод в работу таких сложных сетей сопоставимы с дополнительными затратами. Однако все усилия на организацию отопления тёплым полом с лихвой компенсируются комфортом его использования: в каждой комнате можно легко наладить собственный тепловой режим, при этом вся система может быть легко и качественно сбалансирована даже при наличии нескольких десятков «петель».

В остальном подключение теплого пола производится по классической схеме организации закрытой системы отопления с избыточным давлением. Единственным дополнением является узел подготовки воды на вводе подпитки: поскольку теплообменник представлен достаточно узкими каналами, расположенными в самой низкой точке системы, требуется удалить из воды все механические примеси, способные осаждаться и со временем полностью закупорить трубки.

рмнт.ру

Преимущества и недостатки


Если котел энергозависимый, при отключении электрики система перестанет работать Плюсами системы являются ее надежность, высокая скорость реакции на действия потребителя (регулировка степени нагрева). Жильцы смогут круглогодично поддерживать оптимальную температуру в доме. Использование установки с двухконтурным котлом позволит иметь в доме и горячую воду.

Минусы связаны с особенностями функционирования агрегатов и требованиями к их монтажу. При прекращении подачи электричества или газа работа системы может остановиться. Чтобы этого не случилось, пользователю нужно вовремя платить за ресурсы, а также приобрести источник бесперебойного питания, если в районе часто отключают электроэнергию. Кроме того, установка котла требует отдельного помещения, к которому предъявляется ряд требований, соблюдение которых необходимо для обеспечения безопасной работы системы.

Какие трубы подойдут для комбинированного отопления

Водяной контур для теплого пола очень удобно укладывать из труб из сшитого полиэтилена. Благодаря гибкости материала, изделия можно укладывать в помещениях со сложной конфигурацией, а не только строго по прямой. Допускается монтаж таких труб в стяжку. В места продажи изделия поступают в бухтах, так что доставить их на место работы несложно.

Что касается подключения радиаторов, то для этих целей подойдут полипропиленовые трубы. Они достаточно дешевые и с ними удобно работать. Для их установки нужно будет подготовить фаскосниматель, насадки, раструбный сварочный аппарат и шейвер, если трубы с армированием. Кроме того, для монтажа радиаторов нужны еще и запорные элементы.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

  • котёл с расширительным баком — нагревает теплоноситель;
  • гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
  • радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
  • коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
  • смесительный узел — в нём происходит разбавление теплоносителя для ТП;
  • термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел, 2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Виды источников тепла

Котлы для нагрева теплоносителя могут быть нескольких видов. Они отличаются особенностями эксплуатации, установки и типом топлива, на котором работают.

Бывают одноконтурные и двухконтурные нагреватели. Первые предназначены обслуживать только одну линию отопления или подогревать воду. Вторые выступают как источник тепла для отопительной системы и осуществляют горячее водоснабжение (ГВС). Работать в обоих режимах агрегат не может: при подогреве воды для ГВС отключается отопление.

По месту установки котлы делятся на два вида: настенные и напольные. Первые позволяют сэкономить площадь, вторые отличаются большой мощностью.

По типу топлива котлы бывают:

  1. Дизельные. Топливом для них является солярка. Они автономны, имеют высокую производительность при малом расходе горючего, легко устанавливаются.
  2. Твердотопливные. В качестве топлива используется все, что горит: уголь, дрова, паллеты, брикеты и т. д. Процесс напоминает сжигание дров в обычной печи, только проходит при повышенных температурах без доступа воздуха. Носитель нагревается горячим дымом, образующимся во время горения. Применяются для автономного отопления в доме. Они требуют постоянной загрузки топки.
  3. Газовые. Самые экономичные и эффективные. При небольшой стоимости энергии имеют наиболее высокий коэффициент полезного действия. Для подключения к системе водяного пола придется дополнительно включить распределительный коллектор и циркуляционный насос.
  4. Электрические. Могут работать при помощи электродов, индукции или ТЭНов. Они просты в эксплуатации, но это самый дорогой источник тепла.

При выборе котла для подключения системы теплых полов ориентируются на следующие критерии:

  • совместимость;
  • простота монтажа;
  • мощность оборудования;
  • возможность регулирования температуры нагрева;
  • эффективность;
  • удобство эксплуатации;
  • безопасность;
  • производитель.

От правильности выбора и подключения приборов и оборудования зависит качество отопления и эксплуатационные расходы.

Как подключить котёл к напольной магистрали?

На выходе для теплоносителя и на обратке установлены маркеры. Они показывают, к какому патрубку подсоединить подающий и обратный контуры. Для напольного обогрева рекомендуют использовать оборудование с низкой способность нагрева. Теплоноситель в нём разогревается до 60 0С. Для «тёплого пола» используют пластиковые трубы.

Подключение тёплого пола к системе отопления

Под постоянным воздействием высоких температур они могут деформироваться, поэтому подключение к котлу напольной магистрали проводят через металлические трубы из оцинкованной стали или меди.

Рекомендуем: Какой должна быть жидкость для тёплого пола?

Узел соединения выполняют резьбовым способом посредством накидных гаек. Для герметичности используют каучуковые вставки. На патрубке устанавливают запорный вентиль, чтобы иметь возможность перекрыть выход горячего теплоносителя или охлаждённой воды из напольной магистрали. Диаметр труб 26 мм. Контур подсоединяют к коммуникационной гребёнке. Водяной «тёплый пол» от газового котла выводят через распределительный узел.

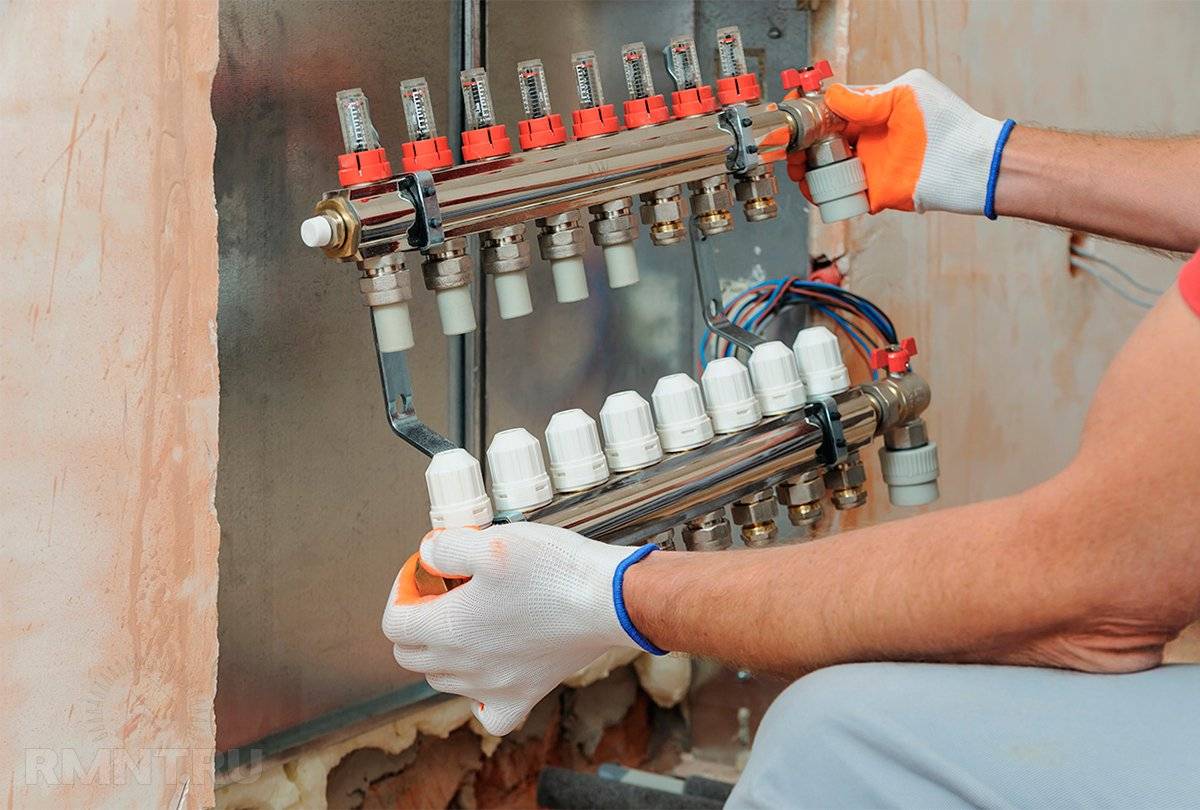

Оборудование укрепляются к стене. От подающего коллектора выводится напольная магистраль. К обратному коллектору подсоединяется другой конец трубы. Теплоноситель циркулирует по напольной магистрали. Через обратную трубу, он попадает вновь в котёл.

Чтобы иметь возможность отключить гребёнку, на входной и обратной трубе устанавливают вентили. Краны врезают и на каждом патрубке подающего и обратного коллектора. Для регулирования наполнения водяного контура устанавливают ротаметры. Автоматика, которая регулирует температуру жидкости, установлена в котле.

Чтобы подключить пластиковую трубу к коллектору используют латунные переходные фитинги. Их вставляют методом пайки. Трубу разогревают расширителем, устанавливают фитинг. Пластик охлаждается, надёжно фиксируя переходник; герметик не используют.

  • Систему наполняют холодной водой. Для этого на нижней панели нагревательного агрегата имеется кран. Он традиционно отмечен синим маркером. Вода поступает из центрального трубопровода. Предварительно проводят опрессовку магистрали, выводят из системы воздух.
  • С помощью пьезорозжига зажигают газовую горелку. Вода в теплообменнике начинает нагреваться и поступать от котла в систему отопления.
  • Циркуляционный насос, который находится в котле, укреплён на холодном контуре. Он нагнетает теплоноситель по обратному контуру в топку. Насос функционирует от электросети.
  • Жидкость нагревается и вновь поступает в напольную магистраль.

Данная схема подключения водяного «тёплого пола» от газового котла в доме является самой простой. На терморегуляторе, который находится на передней стенки агрегата, устанавливают определённую температуру воздуха в помещении.

Если тепловой режим превышает норму, то терморегулятор прекращает работу циркуляционного насоса. При снижении температуры воздуха в комнате, насос включается, теплоноситель начинает циркулировать в напольной системе.

Особенности и виды водяного теплого пола


Обвязка водяного контура теплого пола, подключенного к газовому котлу От других вариантов водяная установка отличается тем, что переносчиком тепла выступает протекающая по трубам жидкость. Чтобы она нагревалась до требуемой температуры, нужно подключение отопительного котла, работающего на газу или на электричестве. Циркуляцию жидкости в пределах системы обеспечивает насосный механизм.

Схемы установок различаются между собой строением, используемым типом теплоносителя и требованиями к отапливаемым помещениям. Какую модель лучше предпочесть, зависит от особенностей внутреннего устройства жилища.

Для частного дома

В данном случае допускается монтаж водяного теплого пола от газового котла и использование электрических вариантов – кабельных или инфракрасных. Нужно учитывать, что каждая из моделей имеет определенные ограничения к внедрению. Кабельные установки нельзя монтировать под деревянное напольное покрытие (паркет, доски). Также часть типов проводов излучают вредное для жильцов электромагнитное поле, но его воздействие нивелируется использованием экранирующей пленки. Выбрав инфракрасный пол, нельзя забывать, что покрытие отличается тонкостью и легко рвется (исключение – варианты из карбоновых стержней). Отопление с помощью теплого пола можно сочетать с другими формами – солнечным или обычными обогревательными электроприборами.

Для квартиры

Установка водяного пола в городской квартире невозможна, так как при соединении системы со стояком давление в последнем падает, что ухудшает качество отопления у подключенных к нему пользователей. Кроме того, возрастает риск протечки и затопления жильцов, находящихся этажом ниже.

Какие виды полов существуют?

Настало время поговорить подробнее о всех видах теплых полов, которые существуют. Во-первых, их делят на группы, по виду теплоносителя:

  1. Электрический теплый пол. Суть системы в том, что питание осуществляется за счет электроэнергии, что будет сразу и + и -. Плюс состоит в том, что будет автономность при отоплении. А вот слабая сторона в том, что счета за оплату энергии значительно вырастут, особенно, если вы будете пользоваться полом очень часто.
  2. Водяной теплый пол. Данный вид пола менее затратный, но только в обслуживании. А вот монтаж, по сравнению с электрическим, гораздо сложнее и дольше будет производиться. Плюс это тоже будут лишние траты денег. Но тут можно сразу выделить и огромный плюс водяного пола, от нет никаких излучений, которые могли бы хоть как-то вредить человеку.

Мы выделили лишь 2 основные категории полов. Но если смотреть еще детальнее, то в электрических теплых полах, есть еще 3 подвида.

  • Пленочный теплый пол. Данный вид является инфракрасным полом, суть которого нагревать не воздух, а находящиеся в помещении предметы, мебель. Производить монтаж можно под любую поверхность, только не под керамическую плитку.
  • Кабельный теплый пол. Его суть в том, что укладывается нагревающий кабель, кладется под стяжку. Использовать можно под любое напольное покрытие.
  • Термоматы. Теплый пол выполняется в виде обогревающей сетки, которая находится так же под стяжкой. Отлично подойдут под керамическую плитку.

Коротко о достоинствах и недостатках

Теплый водяной пол обладает самым главным преимуществом – очень долгим сроком службы. Здесь не потребуется каждые 2-3 года менять трубы и внутренние механизмы. Финансовые затраты на отопление при обогреве теплыми полами значительно снижаются. Установка оборудования теплого пола отвечает всем санитарным нормам, соблюдая эстетическую красоту жилого помещения – ведь они монтируются в пол, под напольное покрытие, а значит, не видны и не портят дизайн интерьера.

Водяная система наиболее безопасная из всех существующих видов отопления на сегодняшний день. Установив такой пол один раз, можно на ближайшие 10-15 лет вообще про него забыть. Он не требует регулярного технического или сервисного обслуживания.

Установка такой системы отопления в жилом помещении избавляет человека от множества стандартных проблем, делая его жизнь, более простой и комфортной. Не стоит стараться сэкономить на стандартных системах отопления, ведь водяной теплый пол более экономичен и безопасен.

Среди основных преимуществ такого отопления выделяют:

  • Экономичное использование энергетических ресурсов при отоплении помещения
  • Надежность конструкции и безопасность во время ее эксплуатации
  • Такие полы можно применять как единственное отопление для всего помещения, где они установлены. Практика доказывает, что их вполне хватает, чтобы обеспечить комнату теплом даже в зимний сезон.
  • Возможность верхнего перекрытия любым видом напольного покрытия от паркета до плитки.
  • Отсутствие выступающих частей системы, которые будут визуально видны.
  • Отсутствие излучения электромагнитных полей.
  • Уровень тепла и микроклимата можно регулировать вручную в любое время.
  • Самое комфортное для человека отопление, которое уберегает от всех простудных заболеваний в холодное время года и рекомендовано для таких учреждений как: детские сады, поликлиники, больницы.

Среди недостатков теплого пола выделяют:

  • Высокая стоимость оборудования и монтажа. Никто не скрывает, что такая система достаточно дорогое удовольствие. Так может показаться сначала, но если начать сравнивать его первоначальную стоимость и преимущества, которые получаются в итоге, можно понять, что не настолько уж и велика его стоимость и монтаж.
  • Сложность в ремонте (если она возникает). Для осуществления ремонтных работ придется снимать все напольное покрытие или какую-то его часть.
  • Очень высокие требования к профессиональной квалификации монтажников, которые будут осуществлять сборку и подключение системы теплого пола. Здесь уже не получится его купить и поставить самому. Монтажом водяного теплого пола должны заниматься не просто специалисты, а высококвалифицированные специалисты.

Обращаясь за сборкой и подключением системы теплого пола в специализированные фирмы не нужно стараться сэкономить и купить материалы самому. Даже если специалист предоставит вам необходимый перечень материалов, у человека, не разбирающегося в этих вопросах, всегда может возникнуть риск купить что-то не то. Большая часть компаний, которая профессионально занимается этим вопросом, имеет договоренности с фирмами-производителями необходимых материалов. Как бы это не казалось дорого, но будет лучше, если специалисты приедут со своими материалами, на которые имеются все необходимые Сертификаты соответствия.

Но если хорошо разобраться во всех аспектах монтажа водяного пола и закупить сертифицированные комплектующие смонтировать его можно и самостоятельно.

Важно помнить, что после монтажа водяного контура необходимо опрессовать систему сжатым воздухом или теплоносителем, создать давление в системе в 3 раза выше рабочего и выждать 2-3 суток. Если давление в системе упало, необходимо найти протечку и устранить ее

Чаще всего место протечки – коллекторный фитинг, нужно определить какой именно и переобжать его. После чего выждать снова 48-72 часа и проверить давление. Если система герметична и давление не упало – приступить к бетонным работам по монтажу цементно-бетонной стяжки.

Эти статьи Вам тоже могут быть интересны:

  1. Устанавливаем водяной теплый пол
  2. Системы водяного отопления в частном доме
  3. Мой дом. Системы отопления
  4. Электрические теплые полы. Какие они бывают?

Подсоединение от централизованного отопления

По закону РФ, РБ и Украины, а также остальных стран бывшего СССР, вмешательство в систему центрального отопления без разрешений органов местной власти категорически запрещается. Если говорить проще, за подключение дополнительных приборов отопления и теплого пола вам будет грозить большой штраф, а также предписание от органов провести демонтажные работы.

Обратите внимание, что подобные меры предусматриваются и за подсоединение теплого пола к центральной сети горячего водоснабжения. Как обнаружить несанкционированное подключение от системы центрального отопления:

Как обнаружить несанкционированное подключение от системы центрального отопления:

  • К соседям в квартиру подается меньше тепла, жильцы постоянно начинают писать жалобы в управляющую компанию или ЖЭК, комиссия от компании находит вашу отопительную систему.
  • Из-за давления и его скачков или вследствие некачественно выполненного монтажа получается прорыв, и вы затопите квартиру соседей снизу.
  • Лица, ответственные за учет и проверку данных, замечают большую разницу в показаниях квартирных приборов и общедомовых по учету тепловой энергии.
  • Если подключить контур теплого пола последовательно и вместе с батареями, увеличится гидравлическое сопротивление всей ветки, проток станет меньше, а в квартирах по этому стояку будет все холоднее.

Как сделать нагревание пола законным, чтобы в будущем у вас не было проблем?

  1. Обратитесь с организацию теплоснабжения с заявлением и получите особое разрешение.
  2. Вместе с документом, который разрешает выполнение работ по монтажу теплого пола, получите технические условия на установки и подключение напольного контура.
  3. Разработайте и согласуйте проектную документацию.
  4. И теперь можно своими руками установить системы и сдать ее в эксплуатацию.

Надо отметить, что большое количество заявителей получает отказ только при обращении. Исключения допустимы для квартир в новосторойках с индивидуальным подключением отопления квартир к разводным стоякам. Но если вы все же решили на свой риск и страх врезать контур отопления в теплоснабжающую сеть, подробно изучите следующий раздел.

Разновидности газовых котлов


Существует два основных вида газовых водогрейных агрегатов.

  1. Конвекционный котёл, он же традиционный. В нём вода нагревается только от сгорания газа в топке. Это самый простой вид водогрейных агрегатов, который по своему устройству схож с котлами на других видах топлива.
  2. Конденсационный котёл. В этом агрегате установлен экономайзер, который позволяет дополнительно подогревать воду за счёт конденсата уходящих газов помимо подогрева воды в топке. Коэффициент полезного действия у такого котла очень высокий, так как потери тепловой энергии от продукта сгорания сведены к минимуму.

По дополнительным характеристикам можно отметить следующие разновидности.

  1. По количеству контуров.
  2. По способу розжига.
  3. По способу отвода продуктов сгорания.
  4. По исполнению экономайзера в конденсационных котлах.


Двухконтурные котлы более удобны в быту При оценке дополнительных параметров большое значение имеет количество контуров в агрегате.

Одноконтурные котлы могут быть применены или для системы отопления, или для системы горячего водоснабжения.

Двухконтурные позволяют использовать один агрегат как для получения горячей воды, так и для отопления дома.

Чтобы в полной мере использовать и энергию сгорания, и функциональные возможности оборудования, можно установить в загородном доме двухконтурный конденсационный котёл. Подробнее о выборе котла смотрите в этом видео:

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Преимущества и недостатки


Если котел энергозависимый, при отключении электрики система перестанет работать Плюсами системы являются ее надежность, высокая скорость реакции на действия потребителя (регулировка степени нагрева). Жильцы смогут круглогодично поддерживать оптимальную температуру в доме. Использование установки с двухконтурным котлом позволит иметь в доме и горячую воду.

Минусы связаны с особенностями функционирования агрегатов и требованиями к их монтажу. При прекращении подачи электричества или газа работа системы может остановиться. Чтобы этого не случилось, пользователю нужно вовремя платить за ресурсы, а также приобрести источник бесперебойного питания, если в районе часто отключают электроэнергию. Кроме того, установка котла требует отдельного помещения, к которому предъявляется ряд требований, соблюдение которых необходимо для обеспечения безопасной работы системы.

Как выбрать котел

Несмотря на все преимущества теплых полов, есть необходимость основательно подойти к выбору источника тепла. Делая упор на стоимость оборудования, потребитель в будущем может начать переплачивать, не изучив тщательно особенности конструкции и характеристики элементов. Как мы писали ранее, оптимально использование теплых водяных полов от газового котла.

Для монтажа в квартире выбор стоит сделать в пользу настенных приборов. Эти котлы имеют небольшие габариты и аккуратно впишутся в небольшое помещение. Согласно нормативам, необходимо выдерживать противопожарные разрывы:

  • высота установки газового котла от пола должна составлять от 0,8 до 1,2 метра;
  • расстояние от дымоходной трубы до котла – 2 диаметра трубы дымохода;
  • от стены под газовым котлом минимум 0,1м;
  • от противоположной стены крепления – 0,4м.

При наличии достаточных площадей в доме, выбор лучше сделать в пользу напольного газового котла. Основное преимущество – возможность установки прибора высокой мощности. Основной недостаток – необходимость оборудования отдельного помещения. При небольших площадях дома или квартиры, установить подвесной нагреватель целесообразнее.

По способу получения воздуха для горения газа выделяют атмосферные и турбированные котлы.

При выборе так же необходимо определиться с количеством источников для подогрева. Для отопления только теплого пола, выбор стоит сделать в пользу одноконтурных газовых котлов. Если есть необходимость нагрева еще и системы водоснабжения, то существуют двухконтурные элементы. Стоит заметить, что для обогрева исключительно теплых полов установок не существует, но производителями предусмотрены газовые котлы с функцией “теплый пол”.

Еще одной особенностью теплого водяного пола от газового котла является отсутствие возможности подключения напрямую. Связано это с рабочим режимом теплообменника. Для нормальной работы агрегата температура теплоносителя должна составлять 80-90 С, а так как нам необходим низкотемпературный газовый котел, то стоит использовать коллектор с автоматикой для получения нужного результата. Так же образующийся конденсат в низкотемпературном газовом котле для теплого пола используют для образования дополнительной энергии. Эта модернизация и лежит в основе этой системы для получения увеличенного КПД.

В целях безопасности подбирается расширительный бак. Он необходим для компенсации увеличенного в объеме теплоносителя при нагреве. Начальное давление рассчитывается при помощи онлайн программ. Для эффективной работы необходима его настройка квалифицированным мастером.

Одноконтурный

Для отопления помещения и исправной работы теплых одноконтурных полов с газовыми котлами нет необходимости в установки дополнительного оборудования. Это поможет сэкономить средства и не загромождать помещения. Для подогрева воды, в систему так же устанавливается бойлер.

Конструкция агрегата чаще всего содержит следующие элементы:

  1. Корпус газового котла – объединяет всю конструкцию обогрева.
  2. Теплообменник. Устройство, соединенное с трубами подачи и обратки. Необходим для нагрева теплоносителя.
  3. Камера сгорания. Часть котла, в которой происходит горение газа и нагрев теплообменника.
  4. Газовая горелка.
  5. Вспомогательное оборудование. Патрубки для подключения котла к системе.
  6. Автоматика. Запрограммированная система, координирующая работу всех элементов.

Двухконтурный

Двухконтурным газовым котлом называют агрегат, который используют для нагрева воды в системе водоснабжения, а так же теплоносителя при обогреве дома. Сама по себе конструкция схожа с одноконтурным. В зависимости от типа установки, существуют элементы с двумя теплообменниками и битермическим элементом.

При установке двух теплообменников вода, используемая в водоснабжении, нагревается посредством передачи части тепла от первого ко второму. Нагрев системы происходит за счет горения пламени.

В котлах с битермическим теплообменником вода и теплоноситель циркулируют в трубе разделенной внутри еще одной трубой. Нагрев происходит за счет прямого горения.

Используются различные схемы теплого пола с двухконтурным газовым котлом. Одна из самых распространенных и простых – при которой теплоноситель движется от котла к коллектору, затем распределяется по помещениям и возвращается обратно. Движение осуществляется посредством циркуляционного насоса. Нагретая для бытовых нужд вода, поступающая на смесители, ограничивается интенсивностью расхода.

Степень автономности

Требования по комфортности отопительного оборудования — это не капризы избалованных потребителей: далеко не у всех есть возможность постоянно контролировать работу системы отопления и подбрасывать топливо. Потому и рассматриваем этот параметр первым.

Самая высокая степень автономности у . Есть электричество — работают они без вмешательства человека. Причем после пропадания электропитания они включаются в работу самостоятельно, многие из них имеют «память» и сохраняют настройки. Но электрические колы — это целых три разновидности:

  • на ТЭНах;
  • электродные;
  • индукционные.

Электрокотел для теплого пола на ТЭНах — традиционное решение. Вот только есть у них одна «болезнь» — горят нагреватели, причем довольно часто. Зато стоимость у них средняя, и технологии проверены и отработаны, заменить перегоревший ТЭН по силам даже не очень хорошо общающемуся с техникой человеку. В общем, неплохой (но и не самый хороший) вариант.

Самые «несамостоятельные» — это твердотопливные установки. Топливо в них подкидывать нужно часто, регулярно выгребать золу и шлак, регулировать интенсивность горения. Есть, конечно, . Самые лучшие модели на одной закладке угля могут работать несколько суток (до 7 суток у некоторых моделей фирмы ). Но есть и тут сложности: они требовательны к топливу (нужны сухие дрова или уголь определенной кондиции), а также отпугнуть может цена.

Твердотопливный котел для водяного теплого пола требует постоянного присутствия человека. В два-три раза реже требуется «заправка» пиролизным агрегатам и установкам длительного горения

Обычный твердотопливный котел для водяного теплого пола использовать можно, но вам придется много времени проводить возле печки. Хотя есть уже и агрегаты на твердом топливе с автоматизированной подачей. К ним делают бункера по типу пеллетных и шнековую подачу. Только требования по размерам и качеству топлива в них не менее жесткие, чем у тех, которые работают на пеллетах. Зато вы на несколько дней можете оставить свой дом и не бояться, что система размерзнется.

Пятое место за жидким топливом — недешевое оно. К эксплуатационным расходам нужно отнести также и необходимость подогрева топливного резервуара, или установку бака в обогреваемом помещении. К тому же установки на солярке требуют наличия котельной. Причем котельную лучше строить на приличном удалении от дома: шум вовремя работы горелки стоит приличный, да и запах сильный, и проникает он везде.

Принято считать, что самое дорогое отопление — электричеством. Но при использовании автоматизированных современных устройств платить приходится лишь чуть дороже, чем при использовании угля или дров. Так что и электрические котлы для теплого пола не сбрасывайте со счетов. Просто для более экономного отопления вам желательно брать тепловой агрегат с возможностью регулировки мощности. В некоторых традиционных электрокотлах ТЭНы собраны группами, и автоматика, включая/выключая группы, регулирует мощность работы и экономит электроэнергию. Для теплого пола желательно взять трехступенчатый, или, в крайнем случае, двухступенчатый агрегат. Индукционные и электродные котлы сами по себе экономичны (если управляются электроникой) и малоинерционны, то есть впустую энергоносители не расходуют.

Требования безопасности


Котел или розетка должны иметь заземление Монтировать газовый теплогенератор полагается в нежилой комнате площадью не менее 4 квадратных метров и минимальной высотой 2,5 м. В ней должен иметься дымоход. Некоторые модели котлов также требуют, чтобы в помещении имелось окно с определенными габаритами (сведения об этом имеются в прилагающихся документах). При монтаже нужно предусмотреть заземление и размещать агрегат на специально подготовленном противопожарном основании.

Стены помещения должны быть стойкими к воздействию огня. При необходимости делают отделку материалами, обладающими этим свойством. Расстояние от корпуса до ближайшей точки каждой стены должно быть не менее 0,5 м. Вблизи нельзя помещать легковоспламеняющиеся объекты. Нелишним будет установить газоанализатор – это обеспечит максимальную безопасность эксплуатации.
