Как проверить термопару на газовом котле

Ремонт своими руками

Уметь починить любую вещь в доме – признак настоящего хозяина. Но в отношении газового оборудования нужно быть осторожным.

Ремонтом газового оборудования должен заниматься специалист, имеющий сертификат.

Но не все, что есть в таком приборе – газовое. Заменить конфорки, горелки, почистить детали – для этого не нужен мастер с допуском к работе. Прежде всего, нужно выявить неисправность.

Сбой в работе термопары для газовой плиты выглядит так. Газ горит только при нажатой кнопке. Стоит ее отпустить – пламя тухнет. Чтобы выяснить причину, нужно тщательно осмотреть как сам прибор, так и плиту в целом.

Работу по устранению неисправности термопары начинают с отключения подачи газа и осмотра техники.

• Разбираем газовую плиту.
• Снимаем с конфорки рассекатель.
• Убираем отражатель.
• Проверяем состояние термопары.

Частыми причинами поломки термопары являются ее загрязнение или повреждение датчика.

Возле газовой горелки находится два прибора. Один из них напоминает свечу зажигания в автомобиле. Это для розжига плиты. Второй – термопара. Причинами выхода ее из строя могут быть:

• загрязнение;
• повреждения;
• смена вида газа;
• поломка датчика или клапана.

Если загрязнен элемент термопары в газовой плите – его нужно как следует почистить. Термопара – два куска металла и чистка ее это пройти мелкой наждачной бумагой по поверхности.

Возможны повреждения проводки прибора. Потертости из-за неправильного монтажа, грызуны или домашние животные, возможны и другие причины повреждений.

После устранения неисправности газконтроля, необходимо тщательно проверить прибор.

После проверки и, при необходимости замены проводки, следует правильно подключить термопару. В противном случае «холодный» и «горячий» контакты контура окажутся не в противофазе. Все плюсовые провода подсоединяют к плюсовому выводу. Минусовые – к минусовому.

Правильно установленная термопара – залог безопасности при эксплуатации газового оборудования.

В зависимости от типа датчика цвет проводки меняется. В некоторых случаях изоляция может быть двойной и разного цвета. Но первичный слой будет всегда неизменным. В таблице представлены цвета основного изоляционного слоя.

Тип термопары	Цвет изоляции
	Плюс	Минус
J	белый	красный
K	желтый	красный
T	голубой	красный
E	малиновый	красный
S	черный	красный
R	черный	красный

Нетрудно запомнить, что цвет провода с минусом всегда красный.

Термопары на котлах АОГВ

В этот класс входят напольные и схожие с ними котлы. Подаем газ нажатием кнопки, открывая этим самым электромагнитный клапан.

Тут же включаем пьезорозжиг, не давая закрыться клапану, и запальник вспыхнет.

Причем кнопка удерживается от 5 до 30 сек. Временной интервал, который отводится на то, чтобы фитилем прогреть измерительный электрод, у каждой модели свой.

Термоэлектроды дают электромагнитной цепи постоянный ток. С его появлением можно отпустить кнопку.

Клапан останется открытым, удерживаемый напряжением термопары.

Может случиться, что пламя погаснет. Когда термоэлемент перестанет нагреваться, ЭДС «улетучится».

Произойдет отключение электромагнита, сработает пружина, и клапан захлопнется. Топливо перестанет подаваться.

Для информации. На газовых энергонезависимых водогрейках встречается автоматика, производимая ЖМЗ (Жуковский з-д), компаниями «Арбат», «EuroSIT», «Орион» и др. Но принципиальная схема действия термопары остается неизменной. Пламя нагревает электрод, газ поступает. Остывает – газ не поступает.

Преимущества термопары для котла

Термопара присутствует во всех газовых нагревательных оборудованиях. Она есть и в колонках и в котлах. При этом, раньше данный элемент в котлах не использовался и они вполне обходились без него. Почему сейчас без этого элемента не обходится ни один газовый котел?

Свою популярность термопара получила благодаря большому количеству преимуществ ее использования. Ведь только с появлением этого устройства, производители смогли обеспечить безопасный и качественный электророзжииг.

Преимущества использования термопары:

• Несмотря на то, что термо пара является датчиком контроля пламени, она может одновременно являться и тестером температуры;
• Этот элемент газового котла устроен очень просто, в нем нет дополнительных деталей и сложной аппаратуры, такое устройство делает термопару дешевой;
• Данная деталь может выдержать широкий диапазон изменяемых температур;
• Точность термопары находится на высоте, именно поэтому ее можно использовать в таких опасных изделиях, как газовые котлы и колонки;
• Ремонт и установка термопары настолько просты, что с ними справиться даже простой обыватель.

Несмотря на то, что у термопары масса достоинств, она имеет свои недостатки. Во-первых, связь между температурой нагрева и ростом потенциала не линейная, то есть электрический потенциал не возрастает при росте температуры. Во-вторых, предел роста потенциала достаточно мал. Эти отрицательные качества не влияют на работу оборудования в целом, но при изменении температур, прибор требует качественной калибровки.

Также достоинство термопары – простота и надежность, одновременно является и ее недостатком. Вы спросите как? Дело в том, что если термопара перегорит, а это иногда случается, ее ремонт будет невозможен. В этом случае термопару придется попросту заменить. Кроме того, газовый котел без этого элемента работать не будет. Однако цена термопары вполне приемлема, а ее монтаж достаточно прост.

Материалы изготовления термопары для газового котла

Для изготовления термопар используются специальные сплавы, в состав которых входят благородные и неблагородные металлы. Принципиальным условием при выборе материалов является наличие у них постоянной повторяемой зависимости между перепадами температуры и напряжением. Формирование групп сплавов для производства тех или иных нагревательных приборов зависит от определенных температурных диапазонов.

В специализированных магазинах имеются следующие разновидности термопар:

1. Тип Е (заводская маркировка – ТХКн). Материалом изготовления здесь выступают пластины хромеля и константа, что делает приборы особенно надежными. Рабочая температура допускается в диапазоне от 0 до +600 градусов.
2. Тип J (маркировка – ТЖК). Почти полная идентичность термопары типа Е, однако хромель в этом случае заменен железом. Качество термопары типа J также отличается высоким уровнем, при более низкой стоимости. Температурный режим варьируется от -100 до +1200 градусов.
3. Тип К (маркировка ТХА). Самая популярная разновидность термопары в котле отопления, получившая повсеместное распространение. Состоит из алюминиевых и хромовых пластин. Температурный диапазон – от -200 до +1350 градусов. Для изделий типа К характерна высокая чувствительность по отношению к температурным колебаниям, при значительной зависимости от условий эксплуатации. Активный контакт с углекислым газом приводит к заметному уменьшению срока службы. Перед тем, как почистить термопару в газовом котле, котел необходимо полностью остановить.

Что такое термопара для газового котла

Чтобы понять, как работает термопара, нужно сначала определиться, что она собой представляет. Только в этом случае вы сможете поменять ее в случае неисправности и проверить ее работу.

Вы можете найти ответ на вопрос: «Что такое термопара?», в специальных документациях. Однако мы предлагаем вам объяснение устройства этого элемента простым языком.

Что такое термопара:

1. Термопара представляет собой устройство контроля за оборудованием. Она состоит из двух проводников разного типа.
2. Проводники термопары обязательно должны контактировать между собой. Такой контакт обеспечивается в одной или двух точках устройства.
3. Благодаря разнотипности проводников в термопаре, нагреваясь, они создают между собой напряжение. Это напряжение учитывается в процессе работы газового котла.
4. Именно благодаря проводникам и их характеристикам, вам не придется применять внешнее возбуждение газового котла. Эти детали могут питаться автономно.

Таким образом, термопара является датчиком контроля температуры в котле. Она имеет очень простое устройство, за счет этого обеспечивается ее универсальность.

Есть лишь одно правило касательно выбора термопары

При покупке подобного устройства нужно обращать внимание на качества фиксации точек соединения проводников. Если данный параметр выполнен не качественно, то устройство может давать погрешность больше чем в один градус

Это недопустимый показатель для газового оборудования.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

• сопротивление;
• величину напряжения (переменного и постоянного);
• силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.

Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.

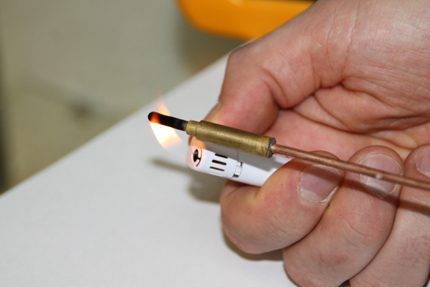

По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

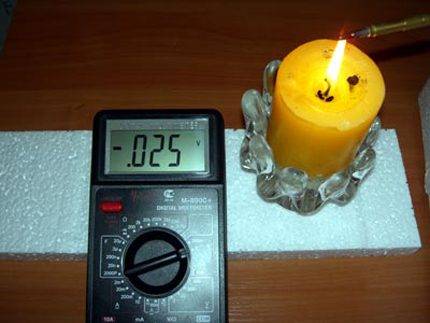

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Термопара для котла: устройство и принцип работы

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Основные компоненты и принцип её работы

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Из каких металлов состоят проводники термопары

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

1. Тип Е. Изготавливается из пластин хромеля и константа. Отличается высокой надежностью. Имеет заводскую маркировку ТХКн. Диапазон рабочей температуры составляет от 0 до +600°С.
2. Тип J. Аналог предыдущей термопары, но вместо хромеля здесь применяется железо. Устройство практически не уступает по функциям типу Е, однако цена значительно меньше. Маркировка – ТЖК. Диапазон температур варьируется в пределах от -100 до +1200°С.
3. Тип К. Наиболее распространенный и повсеместно применяемый тип термопары. Маркировка – ТХА. В составе содержатся пластины из хромеля и алюминия. Рабочие температуры находятся в пределах от – 200 до +1350°С. Такие приборы довольно чувствительны к малейшим изменениям температур, но при этом сильно зависят от окружающей среды. К примеру углекислый газ способен существенно снизить срок эксплуатации устройства и вызвать преждевременный ремонт.

Проверка и замена

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.

Если на самих проводниках имеются окисленные или загрязненные участки, а мультиметр показывает напряжение отличное от нормы – термопара вышла из строя. В таких случаях рекомендуется просто поменять термоэлемент и установить вместо него новый. Средняя цена на устройство по территории России составляет от 500 до 1800 рублей в зависимости от марки и типа.

Преимущества и недостатки

В силу того, что изготавливать термопару достаточно просто и недорого, она стала незаменимым элементом автоматики и контроля в газоиспользующем оборудовании. Помимо этого, есть и другие преимущества данных изделий:

• Выступая в роли датчика контроля пламени, термоэлектрический элемент может работать и как датчик температуры.
• Отсутствие движущихся частей, сложных комплектующих и дорогих материалов делает изделие недорогим и долговечным.
• Широкий диапазон измеряемых температур.
• Достаточная точность измерений, позволяющих использовать данное устройство в отопительной технике.
• Простота, с которой производится монтаж или замена термопары в газовом котле.

Простота и надежность конструкции термоэлектрического датчика имеют и отрицательную сторону. Когда этот элемент выходит из строя, что иногда случается по причине некачественного выполнения спая, то ремонт термопары невозможен. Изделие может просто прогореть и ремонтировать там нечего, остается только произвести замену, причем как можно быстрее, поскольку газовый котел без термопары работать не будет. Но тут не должно возникнуть особых проблем, устройство легко снимается и отсоединяется, да и цена его вовсе не велика.

Распространенные проблемы газовых плит

Часто бывает, что купить такую термопару в газовую плиту, какая установлена изготовителем невозможно. Не всегда в наличии комплектующие для новых или устаревших моделей. В этом случае можно приобрести подходящий по характеристике датчик. Естественно, после консультации со специалистами.

Иногда сложно найти подходящий к модели газовой плиты прибор газконтроля. В этом случае можно заменить только неисправный датчик.

Грамотно подобранные крепления для установки термопары помогут избежать проблем при выполнении работ.

Если тухнет газ в духовке, это не всегда может быть из-за сбоя работ системы газового контроля.

Не всегда виновницей потухшего газа будет функция газконтроля. Существует много других причин, способных вызвать данную проблему.

Часто причинами могут быть:

• износ электромагнитного клапана;
• сбой термостата;
• слишком плотно прилегающая дверца;
• термопара выше огня;
• ослабли контакты системы газ-контроль;
• газ при горении коптит;
• неисправность газового крана.

Самостоятельно определить причину может быть трудно. Мастер ремонтник проведет диагностику и качественный ремонт.

Качественную диагностику газового оборудования и выяснение причин неисправности может провести только мастер.

Термопара сломалась: что делать?

Классика неисправности: фитиль гаснет, стоит отпустить кнопку.

Но бывает, что запальник горит, однако при розжиге основной горелки путь топливу снова перекрывается. Котел останавливается.

Это может происходить по разным причинам. Вот некоторые из них:

• сажа плотно облепила электрод, прогрев идет недостаточный, в цепи не хватает напряжения;
• крепежная гайка развинтилась, что перекосило рабочий стержень, и запальник не может хорошо его прогреть;
• на измерителе корпус испорчен прогаром или в месте «горячей» спайки нарушение в контакте;
• датчик тяги изношен или его электроцепь нарушена обрывом.

Не забывайте время от времени проводить чистку электрода, который нагревает запальник, от нагара.

Насколько сильно он «зарос» грязью, снаружи толком не разглядеть. Так что, снимайте или планку, или панель целиком вместе с горелкой.

Для информации. Похожие явления бывают при неисправном датчике тяги. Он же находится в одной цепи с термопарой. Как тогда узнать, кто «виноват»? Нужно на время замкнуть провода датчика.

При проверке можно пользоваться мультиметром или еще каким устройством, которым можно измерить низкое – до 100 в напряжение

Плюсы и минусы

Как и у любого устройства, у термопар имеются как достоинства, так и недостатки. Среди преимуществ приборов можно отметить их низкую стоимость, что обусловлено достаточно простой конструкцией, и продолжительный срок службы. Долговечность устройств объясняется отсутствием сложных узлов и подверженных трению движущих элементов. Важным плюсом является широкий спектр измеряемых температур, а также лёгкий монтаж и демонтаж прибора. Нельзя оставить без внимания и многофункциональность термопар, позволяющую использовать устройство как в качестве датчика контроля за пламенем, так и в роли термометра.

К недостаткам относят предел напряжения, который ограничен 50 мВ. Это является одной из причин погрешностей показаний, возникающих при измерении температур. Отсутствие линейной зависимости между значениями температур и разницей потенциалов также является минусом устройства. К тому же деталь не подлежит ремонту, и при выходе из строя заменяется на новую. Впрочем, иногда прекращение работы термопары связано с плохим контактом. Для возобновления работы котла нужно снять термопару, зачистить проводники и установить прибор на место.

Схема подключения термопары

• Подключение потенциометра или гальванометра непосредственно к проводникам.
• Подключение с помощью компенсационных проводов;
• Подключение обычными медными проводами к термопаре, имеющей унифицированный выход.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

• функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
• если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Основные типы термопар для газового котла

При изготовлении термоэлектрических преобразователей применяют сплавы благородных и неблагородных металлов. Для конкретных диапазонов рабочих температур используют определенные группы сплавов.

В зависимости от металлических пар, применяемых при изготовлении, приборы делятся на несколько типов.

Для работы котельного оборудования на газовом топливе чаще всего используют следующие типы устройств:

• термопара типа E. Заводская маркировка ТХКн, представляет собой пластины из хромеля и константана. Прибор предназначен для температурного диапазона от 0°C и до +600°C;
• тип J. Предусматривает композицию из железа и константана, маркировка ТЖК. Используется для рабочих температур в пределах от -100°C и до +1200°C;
• тип Kс маркировкой ТХА, изготавливается на основе пластин из хромеля и алюмеля. Температурный диапазон применения термопары типа Kзначительный – от -200°C и до +1350°C;
• тип Lс маркировкой ТХК. Элементы конструкции представляют собой хромель и копель. Устройство предназначено для температур от -200°C и до +850°C.

Термопара для газового котла типа J

Следующие образцы продукции находят применение в сфере тяжелой промышленности:

• тип Sс маркировкой ТПП10 представляет собой композицию платинородий-платина. Применяется в установках при температурном режиме до +1700°C;
• тип Bс маркировкой ТПР состоит из композиции пластин платинородий-платинородий. Продукт предназначен для температурного диапазона от -100°C и до +1800°C.

Также изготавливаются и другие варианты аналогичных приборов из сплавов благородных металлов, которые актуальны в тяжелой промышленности и литейном производстве.

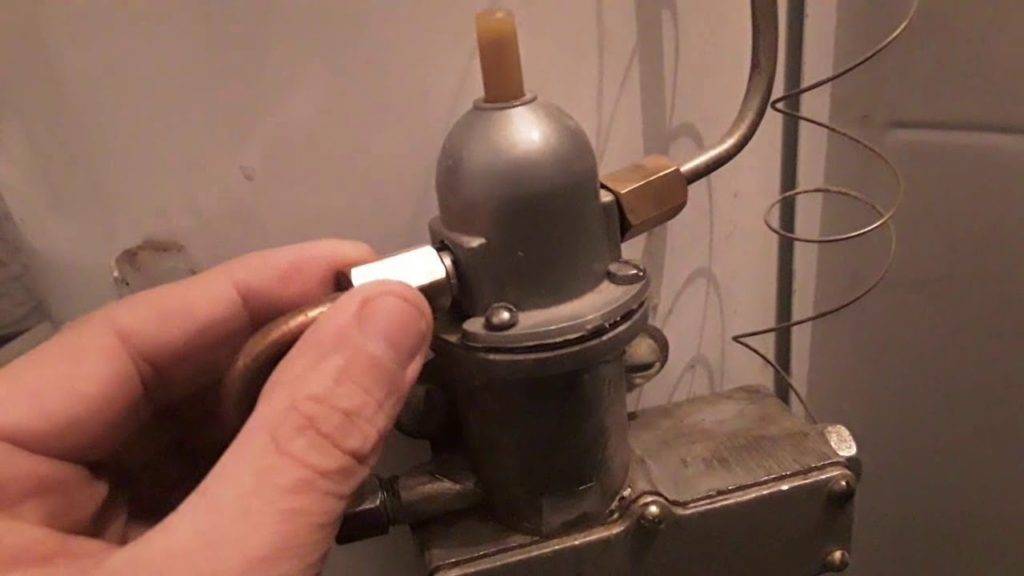

Термопара в системе газового контроля

При эксплуатации газового оборудования требуется энергонезависимая автоматика, что способствует оперативному перекрытию подачи газа в случае, если внезапно погаснет пламя. В современных отопительных котлах с газовой горелкой предусмотрена система газ-контроль, которая включает в себя электромагнитный клапан и термопару. К составным элементам электроклапана относятся:

• сердечник с обмоткой;
• колпачок;
• возвратная пружина;
• якорь;
• резинка, перекрывающая подачу газа.

При нажатии на кнопку подачи газа, шток заглубляется внутрь катушки и заряжается пружина. По регламенту клапан подачи следует удерживать около 30 секунд, чтобы термопара прогрелась, и на концах образовалось напряжение для удержания клапана внутри катушки. Термопара начинает остывать, если гаснет горелка. Что дальше происходит:

• это сопровождается уменьшением напряжения на концах термопары;
• возвратная сила пружины превышает электромагнитную силу, которая удерживает шток внутри катушки;
• клапан возвращается в исходное положение и перекрывается подача газа.

В этом заключается работа термопары в газовом котле. Система газ-контроль на термопаре отличается высокой надежностью, в том числе и благодаря тому, что она способна функционировать без подключения к энергосети.

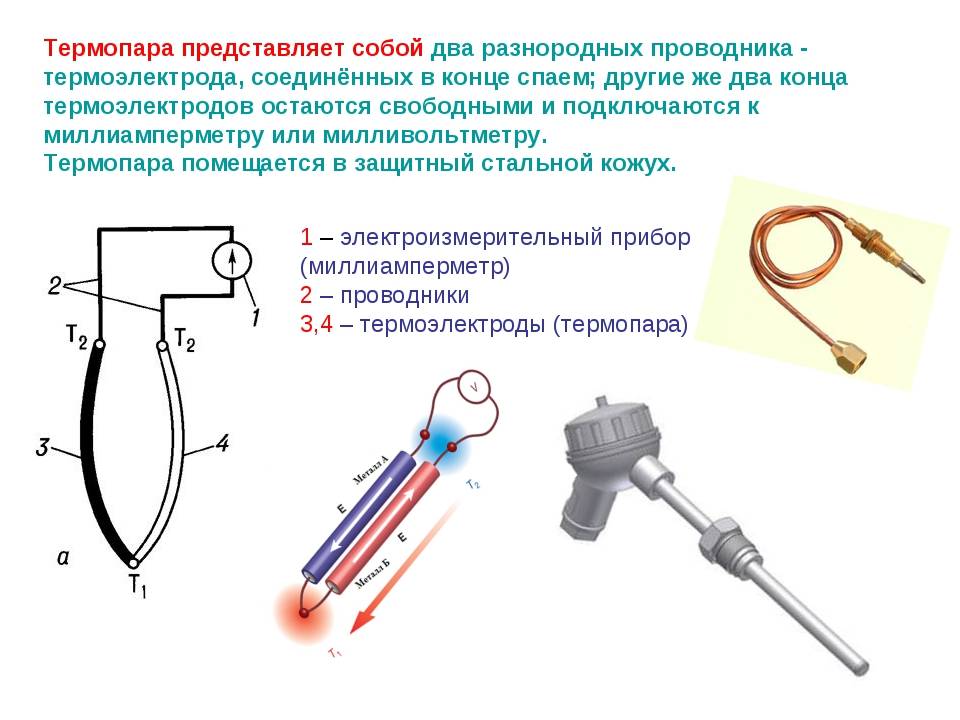

Устройство и принцип работы термопары в газовом котле

Термопара предусматривает два проводника из различных видов металла, устойчивых к максимальным температурам, которые соединены в кольцо. Одна из точек спайки устанавливается в зоне измерения, вторую подключают к преобразовательному устройству. Физическое явление в виде термоэлектрического эффекта (эффект Зеебека) составляет основу принципа работы термопары:

• два элемента из различных металлических основ прочно соединяют в одной точке. Отличие в составах проводников – основополагающий фактор в работе устройства;
• когда место стыка помещают в открытый огонь, на других концах спаянного проводника появляется разница потенциалов.

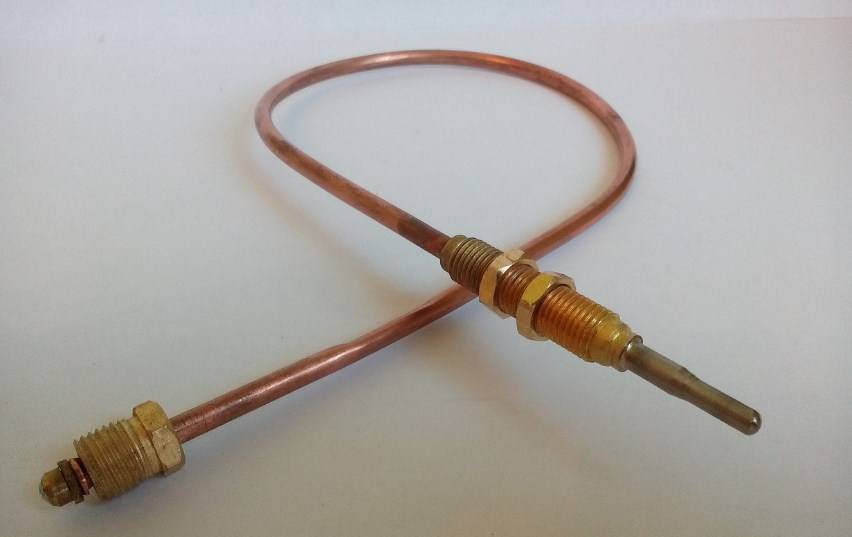

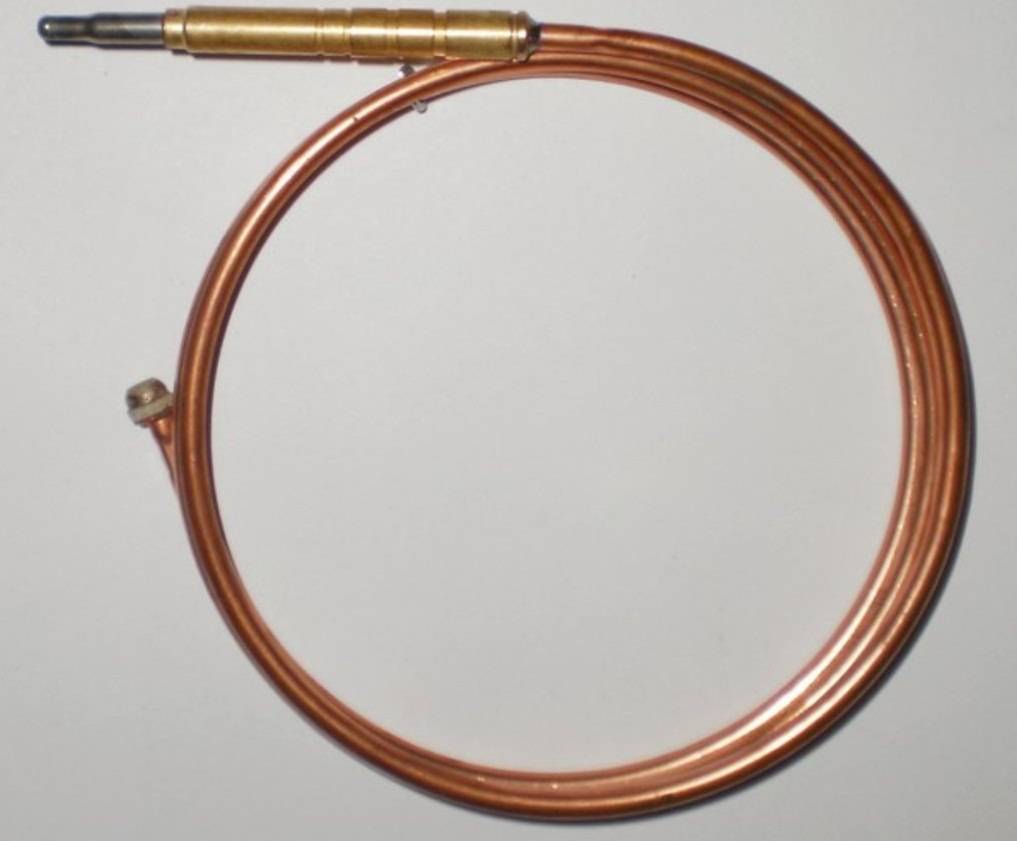

Как выглядит термопара для газового котла

Далее к холодным концам устройства подсоединяют вольтметр, цепь замыкается и измерительный прибор показывает напряжение.

Когда самостоятельная работа невозможна?

Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.

Неисправность электромагнитного клапана устранить не получится, необходима его замена.

Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.

Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.

Принцип действия в составе котла

Схема подключения термоэлектрического датчика в различных газоиспользующих приборах примерно одинакова. Измерительный электрод находится в зоне действия фитиля либо основной горелки, проводник присоединен к электромагниту, открывающему подачу газа.

Как работает термопара на напольных котлах типа АОГВ и аналогичных аппаратах:

1. Пользователь одной рукой нажимает кнопку и принудительно открывает электромагнитный клапан подачи газа.
2. Второй рукой домовладелец включает пьезорозжиг, удерживая первую клавишу. Вспыхивает запальник.
3. Согласно инструкции по эксплуатации, кнопку необходимо держать 5—30 секунд (зависит от модели агрегата), в течение которых фитиль прогревает измерительный электрод.
4. В цепи электромагнита возникает постоянный ток, идущий от термоэлектродов. Пользователь отпускает клавишу, но подача топлива не прекращается – теперь клапан удерживает напряжение термопары.

Если в силу разных причин огонь потухнет, нагрев термоэлемента закончится, ЭДС исчезнет. Электромагнит отключится, пружина захлопнет клапан и перекроет путь топливу.

Электрод термопары располагается рядом с запальником на всех водогрейных аппаратах

Что такое термопара для газового котла отопления – как работает, преимущества оборудования

Чтобы измерить температуру внутри топки, газовые котлы оснащаются термопарой. Этот прибор также обеспечивает автоматическое прекращение подачи газа, когда из-за порывов ветра или по другой причине затухает пламя в горелке.

Назначение

Благодаря термопаре для газового котла тепловая энергия преобразовывается в электрическую, тем самым обеспечивая питание электромагнитных катушек. Кроме того, устройство выступает в качестве основы газ-контроля. Для его изготовления используется несколько видов металла, способных стойко переносить значительное нагревание в камере сгорания.

Вместе с термопарой обычно устанавливается автоматический отсекающий клапан, прекращающий поступление газа в топливопровод. Предохранители газовых агрегатов обладают специфическим устройством.

Как только термоэлектрический элемент ломается, или происходит резкое прекращение горения, автоматически срабатывает отсекающий клапан, и подача газа останавливается.

Из чего состоит и как работает

Термоэлектрический преобразователь – это простейшая конструкция, включающая в себя два соприкасающихся в одной или нескольких точках проводника. Материалом изготовления проводников выступают разнородные металлы.

Такая специфика состава дает возможность прибору выполнять свои функции, так как работает термопара в газовом котле благодаря физическому процессу «эффект Зеебека».

При условии прочной коммутации двух тел из разного металла и последующем разогреве соединительного участка открытым пламенем, свободные концы проводника будут давать разницу потенциала. При коммутации к ним вольтметра цепь замыкается, и на измерительном приборе фиксируется напряжение.

Хотя уровень напряжения от разницы потенциалов нагретых металлов и не очень большой, однако даже он в состоянии возбудить индукцию внутри катушек отсекающих клапанов. Когда свободные концы начнут давать напряжение, клапан автоматически срабатывает. Как результат – топливо получает свободный доступ к запальнику

Важно помнить, что последние модели клапанов имеют специфическое устройство: повышенная чувствительность катушек позволяет топливному каналу оставаться в открытом положении до падения напряжения ниже отметки в 20 мВ. Термопара обычно выдает напряжение в 40-50 мВ

Материалы изготовления термопары для газового котла

Для изготовления термопар используются специальные сплавы, в состав которых входят благородные и неблагородные металлы. Принципиальным условием при выборе материалов является наличие у них постоянной повторяемой зависимости между перепадами температуры и напряжением. Формирование групп сплавов для производства тех или иных нагревательных приборов зависит от определенных температурных диапазонов.

В специализированных магазинах имеются следующие разновидности термопар:

1. Тип Е (заводская маркировка – ТХКн). Материалом изготовления здесь выступают пластины хромеля и константа, что делает приборы особенно надежными. Рабочая температура допускается в диапазоне от 0 до +600 градусов.
2. Тип J (маркировка – ТЖК). Почти полная идентичность термопары типа Е, однако хромель в этом случае заменен железом. Качество термопары типа J также отличается высоким уровнем, при более низкой стоимости. Температурный режим варьируется от -100 до +1200 градусов.
3. Тип К (маркировка ТХА). Самая популярная разновидность термопары в котле отопления, получившая повсеместное распространение. Состоит из алюминиевых и хромовых пластин. Температурный диапазон – от -200 до +1350 градусов. Для изделий типа К характерна высокая чувствительность по отношению к температурным колебаниям, при значительной зависимости от условий эксплуатации. Активный контакт с углекислым газом приводит к заметному уменьшению срока службы. Перед тем, как почистить термопару в газовом котле, котел необходимо полностью остановить.

Особенности проверки и замены

Как показывает практика, ремонтировать термопару в случае ее поломки не имеет смысла. Основными признаками того, что клапан или терморегулятор вышел из строя, является прекращение самостоятельного розжига газового котла. Чтобы проверить исправность прибора, необходимо присоединить к одному из концов мультиметр. Другой конец по ходу тестирования разогревают, используя зажигалку или другой способ. Признаком пригодности термопары является показатель напряжение на датчике в районе 50 мВ.

Чем измеритель t отличается от датчика

Схема работы топливного клапана на автоматике предусматривает, кроме термопары, также термобаллон.

Он отключает основную горелку, когда теплоноситель нагрелся до нужной t. Термобаллон соединен с клапаном котла.

По виду медные соединительные трубки измерителя и колбы датчиков (изготовлены из меди) несколько смахивают друг на друга. Не имеющий достаточного опыта домашний мастер обознаться.

Рассмотрим, чем различаются температурный измеритель и термопара.

Конструктивно датчик представлен цилиндрическим сильфоном, изготовленным как медная колба, у которой один конец запаян.

У термобаллона капиллярная трубка, которой он присоединяется к газовой автоматике, гораздо тоньше, чем датчик. Причем термочувствительная колба расположена внутри погружной гильзы, иногда – устанавливается под обшивку около водяной рубашки.

Рядом с запальником она никогда не крепится. Кроме того, измеритель t и разъем термопары имеют разные d гайки, а первый иногда и вовсе не отсоединяется от клапана.

Для информации. У термобаллона другой принцип действия. Когда колба нагревается, происходит расширение специальной жидкости, что у нее внутри. Давление по капилляру поступает на клапан и основная горелка затухает. Но запальник не гаснет.

Нюансы подключения и проверка

Подключают термоэлектрический преобразователь к измерительному прибору при помощи компенсационного кабеля. Чтобы максимально нивелировать погрешность измерения, жилы этого провода выполняют из того же материала, что и сам датчик.

Проверяют работоспособность термопары следующим образом:

• один конец устройства соединяют с мультиметром;
• второй конец вручную нагревают при помощи зажигалки или газовой горелки.

Чтобы проверить работоспособность термопары – один конец устройства соединяют с мультиметром

Если прибор в исправном состоянии, об этом свидетельствует наличие напряжения в районе 50 мВ.
