Преимущества терморегуляторов отопления Danfoss

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

  1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
  2. Разрезается труба отопления, выпиливается лишний отрезок.
  3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
  4. Соединение обрабатывается сантехнической пастой и фум-лентой.
  5. На получившуюся резьбу накручивается корпус клапана.
  6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
  7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
  8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

  • бронзы (с никелевым и хромированным покрытием);
  • латуни (покрывают слоем никеля);
  • нержавеющей стали.

    Корпуса обычно латунные или бронзовые с никелевым или хромированным покрытием

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Модельный ряд

Данфосс производит регуляторы с 1943 года. С 2009 года в серию запущена единая серия терморегуляторов для радиаторов, обозначенная индексом RA.

В 2016 году фирма презентовала локализованную под российский рынок линейку с обозначением RTR. Приборы приспособлены для условий эксплуатации в теплоцентралях нашей страны с учётом качества теплоносителя и параметров гидравлического давления.

При покупке регуляторов обязательно принимают во внимание сведения, содержащиеся в инструкции к автоматизированному регулятору отопления Данфосс. Регулирующие клапаны типа RTR:

Регулирующие клапаны типа RTR:

  1. Приборы для двухтрубной системы с насосами — RTR-N, обладающие повышенным сопротивлением. В составе прибора имеется устройство монтажной настройки для выполнения гидравлической балансировки системы отопления.
  2. RTR-G клапаны повышенной пропускной способности для насосной однотрубной или двухтрубной гравитационной системы отопления.

В квартирах и частных домах наиболее востребована серия приборов RTR7000, в которую входят приборы:

  • RTR 7090 и 7091 со встроенным температурным датчиком и регулировкой температуры от 5 до 26 оС, серия 7091 может быть настроена на 0оС.
  • RTR 7092 оснащены выносным датчиком* и устройством фиксирования минимальной и максимальной температуры (ограничитель хода).
  • RTR 7094 — защищены от несанкционированного вмешательства в работу, встроенный датчик, предотвращающий замерзание.
  • RTR 7096 защищён специальным кожухом, имеет ограничения регулировки температуры, датчик в приборе выносной*.

Выносной датчик присоединяется к прибору сверхтонкой трубкой длиной до 2 м.

Датчики с жидкостным заполнением обозначаются RTRW.

При замене датчиков старых серий RTD, RA на приборы RTR следует пользоваться таблицей.

Новая серияЭквивалент
RTR 7090RA 2994RTD 3640
RTD 3110
RTD-R
RTD 7092RA 2992RTD 3642
RTD 3120
RTD 7094RA 2920RTD 3120

Какая термоголовка для радиатора отопления лучше – выбор и установка

Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;Правильный монтаж термостата на отопительный радиатор

Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи;
Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе;
Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком

В этом случае будет неважно, на какой высоте находится термоголовка;
Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа;
Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;Схема установки терморегуляторов для разных систем отопления

Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них

Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

На заметку: Желательно перед термоклапаном установить шаровой кран. Он позволит поменять клапан или радиатор в случае необходимости, а также предохранит от чрезмерной нагрузки терморегулятор, которой он может подвергнуться при использовании его в качестве запорной арматуры при замене радиатора.

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

  1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
  2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
  3. Соединить терморегулятор с подающей магистралью.
  4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
  5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.
  6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
  7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

Настройка терморегулятора

Важно: В процессе настройки оградите помещение от сквозняков, которые вносят путаницу в работу датчика. После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура

Делается это для механического устройства в следующем порядке:

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

  1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
  2. В комнате должен находиться обычный термометр.
  3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
  4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
  5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
  6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
  7. Клапан оставляется в данном положении.
  8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Советы перед началом монтажа

В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:

  1. Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
  2. Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
  3. Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
  4. Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
  5. Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
  6. В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.

Клапан установлен на тройник

Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.

Установка термоголовки Danfoss

Прибор монтируют именно на трубе контура горячего водоснабжения. Установка не подразумевает ничего сложного, даже в случае с дизайнерскими вариантами, монтаж происходит по одному принципу. Работа осуществляется поэтапно:

p, blockquote 15,0,0,0,0 —>

  1. Делается разметка на патрубке подачи для обозначения области, что потребуется срезать. Стоит учитывать размеры корпуса клапана. Отнимается резьбовый элемент, что будет входить прямо в трубу.
  2. Отключается отопление и спускается жидкость, для исключения потопа в доме.
  3. По отметкам срезается лишний участок трубы, а на внешней части среза делается резьба плашкой.
  4. Стык обрабатывается специальной пастой для сантехнических работ (производитель не важен).
  5. На резьбу, выполненную плашкой, накручивается клапан и крепко затягивается шайбой. Дополнительно закреплять соединение для герметичности не требуется. Выполненных действий достаточно для надёжного стыка.
  6. Убирается предохранитель, устанавливается на регуляторе максимальный показатель «пять» и сверху надевается корпус со шкалой.
  7. Проверяются все стыки и подключается тепловой прибор ко всей системе отопления.

Если подключение терморегулятора Danfoss было произведено правильно, то появиться проблем не должно. Стоит проконтролировать работу прибора до первого открывания и закрывания клапана.

p, blockquote 16,0,0,0,0 —>

Регулировочные устройства

Это механические клапаны или автоматические приборы, с помощью которых можно изменять теплоотдачу радиатора. Монтируются как на одиночные батареи, так и их группы.

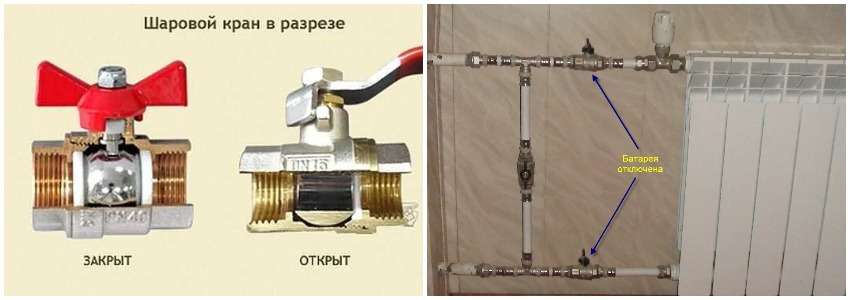

Краны шаровые

Применяются, чтобы открыть или прекратить подачу теплоносителя. Устанавливаются совместно с байпасами перед радиаторами или целыми участками отопительной системы.

Шаровый кран состоит из корпуса с внутренней металлической сферой. Внутри нее предусмотрено отверстие, которое в положении «открыто» не создает препятствий движению жидкости. При закрытии крана сфера поворачивается глухой стороной и перекрывает просвет.

Шаровый вентиль может работать и в промежуточном положении, но оставлять его в полуоткрытом состоянии надолго нежелательно. При высокой температуре теплоносителя шарик может прикипеть к стенкам, что в дальнейшем вызывает поломки.

Краны игольчатые

Вентили этой конструкции могут плавно регулировать расход жидкости, от которого напрямую зависит температура в радиаторе отопления. В литом корпусе расположен конусообразный шток, приводимый в движение рукояткой. При вращении ручки игла продвигается в канале, закрывая или открывая проход. Наконечник может быть не вращающимся, сферическим, с мягкой насадкой, что позволяет сделать регулировку более плавной.

Игольчатые краны могут управляться вручную или автоматически. Дополнительно оснащаются датчиками температуры и электроприводом.

Терморегулятор механический

Предназначен для регулировки и постоянного поддержания заданной температуры в радиаторе. Представляет собой механический клапан, который врезается в трубу подачи теплоносителя. В верхней части устройства расположена термоголовка для выставления нужного режима.

Термостатическая головка — чувствительный к изменениям температуры элемент. Внутри него расположен упругий цилиндрический сильфон, наполненный газом или жидкостью с высоким коэффициентом температурного расширения. При нагреве он увеличивается в объеме и сдвигает шток, уменьшая тем самым просвет трубы. Интенсивность потока падает, радиатор охлаждается.

Механические терморегуляторы позволяют управлять микроклиматом в помещении без постоянного контроля человека. Заданный режим будет поддерживаться автоматически. Главные условия долговечной работы клапана — в системе должна циркулировать качественная незамерзающая жидкость или специально подготовленная вода, поскольку прибор чутко реагирует на загрязнения.

Автоматический терморегулятор с выносным датчиком

Такие устройства состоят из двух частей — механической термоголовки и датчика температуры, которые соединяются тонкой капиллярной трубкой длиной 1-10 м. Капиллярный механический термодатчик служит для поддержания заданной температуры в рабочем интервале от 30 до 90°С. Может применяться как для запуска клапанов, так и включения/отключения циркуляционного насоса.

Электронный терморегулятор

Это приборы последнего поколения, позволяющие создать благоприятную температуру в помещении с помощью встроенного в термоголовку микропроцессора. Работают от батареек в двух режимах управления:

  • в стандартном — поддерживается постоянная температура, которую можно установить сенсорными кнопками или по радио-каналу.
  • в программируемом — датчик регулирует температуру по часам и дням недели, температурный график задается с радио-пульта или с помощью различных приложений от смартфона, планшета или компьютера.

Автоматические терморегуляторы с датчиками помогают снять лишнюю нагрузку с отопительной системы, сэкономить на обогреве помещений в отсутствие жильцов, сделать условия в каждой комнате максимально комфортными.

Выбор регулятора батареи отопления

Как осуществить выбор термостата? На помощь придут продавцы данных приборов. Обычно выпускаются они с разной степенью гидросопротивления клапана. Двухконтурные модели терморегуляторов батареи отопления работают со значительными перепадами давления. Например, регуляторы DANFOSS выпускаются двух видов. Модель RTD-N предназначена для двухтрубных конструкций, а RTD-G — для однотрубных. Оба типа разработаны с хорошим запасом прочности при малом проходном сечении. Цена терморегулятора батареи отопления серии G примерно 600 рублей, в то время как модель с клапаном N — свыше 1200 рублей.

Приборы для однотрубных систем отопления имеют существенный недостаток, который выражается в том, что заданную температуру будет отражать только один радиатор, у остальных этот показатель значительно ниже. Из этого следует, что прежде чем приобрести регулятор «Данфосс» серии G, нужно установить обводную трубу. Благодаря ей будет осуществляться равномерность потока и поддержание определенной температуры. Но все же из-за дополнительной обводки часть тепла будет утеряна.

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

  1. Термостат (или термостатический элемент).
  2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Виды

Представленные на рынке терморегуляторы различаются способом управления.

Механические

Предусматривают ручную регулировку потока теплоносителя. Это недорогие модели, простые в настройке и не дающие сбоев в работе. Механические терморегуляторы состоят из газового или жидкостного сильфона, привода и регулятора. На вентилях таких механизмов нанесена шкала, отражающая степень нагрева радиатора.

Установку проводят опытным путем, постепенным поворотом вентиля. При повороте вентиля теплоноситель поступает в золотник и влияет на положение штока, который под воздействием давления перекрывает поток теплоносителя.

Недостаток таких приборов – необходимость регулярной корректировки, в зависимости от температуры окружающего воздуха.

Электронные (автоматические)

Внутри таких терморегуляторов установлены микропроцессоры, отвечающие за регулировку нагрева радиатора. Механизмы оснащены датчиками, позволяющими замерять окружающую температуру и в соответствии с ней регулировать подачу теплоносителя в радиаторы без участия человека. Настройку автоматических моделей производят при помощи кнопочной панели.

Механическая часть такого терморегулятора не отличается от ручных моделей. Сильфон в них цилиндрический, а стенки сделаны в виде гофры. Внутри сильфона находится вещество, реагирующее на окружающую температуру. При нагревании оно расширяется, внутри прибора растет давление, оказывающее влияние на положение штока. Он регулирует объем поступающего в радиатор теплоносителя. При понижении температуры происходит обратный процесс.

Мнение эксперта
Торсунов Павел Максимович

Такой терморегулятор очень надежный, сильфон способен выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет.

Среди электронных термостатов можно выделить два вида приборов:

Работают электронные термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется: за весь отопительный сезон не более 2 раз. Есть модели, в которых установлен аккумулятор с зарядным устройством.

Газонаполненные и жидкостные термостаты

При разработке регулятора в качестве термостатического элемента могут использовать вещество в газообразном или жидком состоянии (например, парафин). Исходя из этого, приборы делят на газонаполненные и жидкостные.

Парафин (жидкий или газообразный) обладает свойством расширяться под действием температуры. В результате масса давит на шток, к которому подсоединен клапан. Шток частично перекрывает трубу, через который проходит теплоноситель. Все происходит автоматически

Газонаполненные регуляторы обладают высоким сроком службы (от 20 лет). Газообразное вещество позволяет более плавно и четко регулировать температуру воздуха в жилище. Приборы идут с датчиком , которые определяет температуру воздуха в жилище.

Газовые сильфоны быстрее срабатывают на колебания температуры воздуха в помещении. Жидкостные же отличаются более высокой точность в передаче внутреннего давления на подвижные механизм.  При выборе регулятора на основе жидкого или газообразного вещества ориентируются на качество и срок службы агрегата.

Жидкостные и газовые регуляторы могут быть двух типов:

  • со встроенным датчиком;
  • с дистанционным.

Приборы со встроенным датчиком устанавливают горизонтально, поскольку они требуют циркуляцию воздуха вокруг себя, что предотвращает воздействия тепла от трубы.

Термостаты подходят не только для систем отопления на основе газового, электрического котла или конвертера. Они используются в системах “теплый пол”, “теплые стены”

Важно подобрать модификацию, которая подойдет для той или иной системы (+)

Дистанционные датчики целесообразно использовать в случаях, когда:

  • батарея закрыта плотными шторами;
  • термостат располагается в вертикальном положении;
  • глубина радиатора превышает 16 см;
  • регулятор располагается на расстоянии меньше, чем 10 см от подоконника и более, чем на 22 см;
  • радиатор установлен в нише.

В этих ситуациях встроенный датчик может работать некорректно, поэтому использую дистанционный.

Обычно датчики располагаются под углом 90 градусов относительно корпуса радиатора отопления. В случае параллельной установки его показания будут сбиваться под действием исходящего от радиаторов тепла.

Принцип работы термоголовки для радиатора отопления

Задача термостата — контроль нагрева батареи при изменениях температуры воздуха в помещении. Порядок работы у всех автономных термоголовок основан на внутреннем устройстве. Внутри корпуса прибора расположен сильфон — гофрированная емкость с теплочувствительным веществом.

Принцип работы термоголовки:

  1. Нагретый воздух действует на состав, начинается расширение сильфона.
  2. За счет гофрированной структуры сама емкость тоже увеличивается в объеме.
  3. Расширение приводит в движение шток, который постепенно ограничивает проход теплоносителя в радиатор.
  4. Пропускная способность уменьшается, температура радиатора отопления падает.
  5. Обогрев ослабляется, воздух остывает.
  6. Охлаждение заставляет сильфон сжиматься, возвращая шток в исходное положение.
  7. Подача теплоносителя возобновляется с прежней силой.

Контроль работы устройства у разных типов моделей отличается. У каждого вида своя точность регулировки термоголовки радиатора, удобство использования и стоимость.

Деления определяют границу движения штока

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

  1. Термостат (или термостатический элемент).
  2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

  1. Термостат (или термостатический элемент).
  2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

  1. Выставляют температуру на рукоятке с метками.
  2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
  3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

  1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
  2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.
  1. Вынимаются оба штифта.
  2. Рукоятка ставится на желаемый показатель.
  3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
  4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
