Что такое централизованная система отопления

​По схеме разводки

Типы отопительных систем многоэтажного дома различаются также по схемам разводки.

Однотрубная

Принцип работы однотрубной отопительной системы прост: вода двигается по замкнутому контуру от котла до отопительных радиаторов. Установка может быть вертикальной и горизонтальной.

Вертикальная: подключение нагревательных элементов к одному вертикальному стояку. Такая система подходит для многоквартирных домов. Горизонтальная: последовательное соединение радиаторов горизонтальным стояком. Самый подходящий способ для одноэтажных построек.

Преимущества:

  • Экономичность: не требуется много материалов.
  • Простота установки.

Недостатки:

  • Нет контроля над отдельно взятыми батареями.
  • Для ремонта одного элемента необходимо остановить всю систему.

«Ленинградка»

Ленинградка признана самой простой и удобной системой отопления. Она надёжна, элементарная в установке и идеальная для многоэтажных домов. Кроме того, ленинградка может работать без принудительной циркуляции в зданиях до 30 метров в высоту.

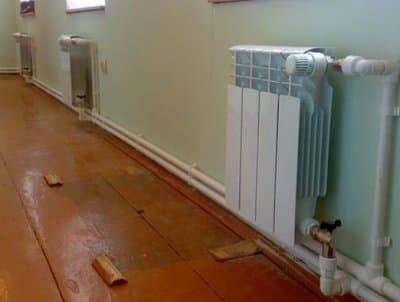

Фото 3. Принципы подключения отопительных радиаторов по схеме «Ленинградка». Подача и обратка находится в нижней части батарей.

Преимущества:

  • Легко монтируется.
  • Вы выбираете температуру батареи.
  • Стояки просто спрятать.
  • Надёжна при правильном расчёте.

Недостатки:

  • Неравномерный прогрев радиатора.
  • Невозможность «тёплого пола».

Двухтрубная

Схема двухтрубной системы теплоснабжения отличается от однотрубной только тем, что по одной трубе в батареи поступает горячий теплоноситель, а вторая собирает охладившуюся воду и направляет её обратно в котёл.

Плюсы:

  • Во все радиаторы поступает вода одинаковой температуры без перепадов.
  • На каждую батарею можно поставить регулятор потока и это не отразится на общем тепловом потоке.
  • Есть возможность использования фитингов меньшего диаметра.
  • Лёгкий демонтаж при аварии одного радиатора.

Минусы:

Дорогостоящий монтаж.

Лучевая

Батареи подводятся в помещении к коллектору, от которого к радиатору идёт одна труба. Радиаторы становятся обособлены от остальных батарей.

Преимущества:

  • Быстрая окупаемость установки.
  • Возможность регулирования температуры нагрева.
  • Трубы легко прячутся в пол.

Фото 4. Монтаж отопительной системы в квартире по лучевой схеме. Красным обозначены трубы с горячим теплоносителем, синим — с холодным.

Недостатки:

  • Большое число соединений и фитингов, следовательно, выше финансовые затраты.
  • Частые поломки.

Тепло мира

Конденсационный газовый котел

Подход к теплоснабжению в разных частях света зависит от нескольких факторов, но в первую очередь от суровости климата, доступности энергоресурсов и отношения к экологии. В зависимости от этого обогрев помещений может осуществляться очень разными способами — от сжигания угля или биомассы до использования энергии земной коры.

Германия

В этой стране теплоснабжение децентрализовано. Это значит, что тепло в дома поступает не из большой общей трубы, а вырабатывается каждым домом (квартирой или районом) самостоятельно. Главное преимущество такого подхода — возможность регулировать потребление и выбирать его источник. Частные дома в Германии отапливаются бойлерами, многоквартирные — как правило, отдельным газовым оборудованием. При этом немцы ведут четкий учет использованной теплоты в каждой квартире: на всех батареях стоят вентили, которые регулируют температуру в помещении, есть счетчик, который учитывает количество потребляемого теплоносителя каждой квартирой. В последние годы существенно растет популярность теплоснабжения за счет использования экологичных видов топлива — биомассы, отходов деревообработки, солнечных батарей и прочего. Государственные программы компенсируют до 15 % расходов на приобретение и установку такого оборудования.

Финляндия

У жителей Суоми есть возможность выбирать способ отопления — централизованное газовое или индивидуальное электрическое. И то и другое обходится довольно дорого — в 100–150 евро. Из диковинных способов отопления в Финляндии используют тепловые насосы, которые работают на геотермальной энергии. Для этого в грунте прокладывают трубы и подключают их к такой отопительной системе. По трубам циркулирует 40%-ный этиловый спирт, который доставляет тепло из недр финской земли в дом. Установка теплового насоса стоит недешево, но зато позволяет неплохо экономить на электроэнергии, за счет чего система окупается в течение пяти-семи лет. Такой вид отопления, как правило, используют в небольших частных хозяйствах.

Норвегия

В Норвегии довольно дешевая электроэнергия, поэтому отопительная система страны на 70 % работает за счет электричества и, соответственно, децентрализовано. Но есть и центральное отопление, которое согревает примерно 3 % бытовых потребителей по всей стране и 10 % в ее столице Осло. При этом основным источником энергии (49 %) для центрального отопления являются различные виды отходов, которые сжигаются на специальных заводах.

Исландия

Исландия, как и Россия, одна из немногих стран мира, где основное — центральное отопление, но организовано оно необычным образом. 90 % домов в стране отапливаются за счет геотермальной энергии. В Исландии очень много активных вулканических зон и гейзеров, получать энергию от них дешево, и поэтому цены на теплоснабжение в Исландии существенно ниже среднеевропейских. Теплом горячих вод гейзеров здесь даже отогревают тротуары зимой и нагревают воду в муниципальных бассейнах. Остальные 10 % населения согревают дома различными децентрализованными системами, например бойлерами.

США

В Штатах отопительные системы преимущественно децентрализованные. В многоквартирных домах для обогрева помещений в основном используют электроприборы — фанкойлы и кондиционеры, в загородных коттеджах — системы, работающие на газе. Считается, что в стране с довольно мягким климатом это не только способ отказаться от дорогостоящей центральной системы отопления, но и возможность каждому рассчитывать свои потребности.

Канада

По климатическим условиям эта страна, пожалуй, наиболее близка к России, но расселение населения здесь значительно менее плотное. Во многом из-за этого основным является внутридомовое, то есть децентрализованное отопление. Чаще всего в Канаде используют электрические нагреватели воздуха (кондиционеры) и газовые бойлеры. Кондиционеры удобны еще и тем, что летом они легко переходят в режим охлаждения.

Китай

Из-за довольно мягкого климата в стране для отопления в основном используют электричество. Кроме кондиционеров, китайцы греются электрическими одеялами и электрическими обогревателями. В бедных районах используют печки, которые топят дровами или углем. Централизованное отопление здесь применяется только в нескольких регионах к северу от реки Янцзы, где климат более суровый. При этом зимние туристы нередко жалуются на холод в отелях, где температура может опускаться ниже 10 градусов.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Отопительные внутриквартирные приборы и температурный режим

Тип батарей, установленных в квартирах, зависят от года строительства здания. Если оно возведено в советскую эпоху, то в квартирах будет установлен, один из следующих типов радиаторов:

  1. Стальные конвекторы, имеющие металлический корпус, в котором находятся витки трубы ДУ-20 и соединенные поперечным сечением.
  2. Чугунные секционные батареи, которые имеют не только солидный вес, но и значительную теплоотдачу. На каждый радиатор приходится до 150 Вт. К их недостаткам относится риск протечек и непривлекательный внешний вид.

Размер радиаторов или секций в них зависит от того, на каком этаже находится квартира и какой вид циркуляции теплоносителя в доме. К примеру, если она верхняя, то теплоноситель доходя до первого этажа, будет терять свою температуру. Значит, чтобы отопление многоквартирного дома было эффективным, в квартире, если она находится на нижних этажах, следует увеличить число секций или установить радиаторы большего размера.

В современных многоэтажных зданиях обычно монтируются биметаллические радиаторы. Разумеется, в том случае если водяная

Внимание: Подобные радиаторы изготовляются из алюминия и отличаются прекрасной теплоотдачей, которая равняется примерно 200 Вт на каждую батарею. Но стоимость подобных радиаторов довольно высокая. Но и их эффективность на высоте

На достаточно распространенный вопрос – устанавливать биметаллические батареи или нет, владелец квартиры должен ответить самостоятельно, решив для себя, готов ли он «раскошелится», чтобы у него было тепло

Но и их эффективность на высоте. На достаточно распространенный вопрос – устанавливать биметаллические батареи или нет, владелец квартиры должен ответить самостоятельно, решив для себя, готов ли он «раскошелится», чтобы у него было тепло.

Температурный режим в квартирах указан в действующем положении СНиП. При наличии центрального отопления он составляет:

  • ванная комната – 25 градусов;
  • жилые комнаты и спальня – 20 градусов;
  • кухня – 22 градусов;
  • угловые комнаты – 22 градуса.

Установлена и максимальная температура воды в трубах отопительной системы. Она не должна превышать 95 градусов.

Централизованный обогрев многоквартирного дома, позволяет эффективно согревать помещение, но в то же время, температура в квартире полностью зависит от работы котельной и других внешних факторов. В этом эта система значительно уступает индивидуальному отоплению, которая лишена этого недостатка.

Как провести центральное отопление в частный дом

Правильная установка центрального отопления – залог благополучия частного дома.

В центральном отоплении тепловую энергию генерирует независимая от рядового потребителя главная котельная, например, тепловая электрическая централь. Через тепловые сети осуществляется транспортировка тепла, а потребление – через отопительные приборы, размещённые в Вашем доме.

Как провести установку центрального отопления?

Первое, что необходимо сделать – оценить экономическую целесообразность установки центрального отопления. Базовый критерий – это расстояние от вашего дома до точки врезки в систему центрального отопления. За такой информацией необходимо обратиться в тепловые сети. На основании соответствующих вычислений Вы можете решить, устанавливать ли в Вашем частном доме индивидуальное отопление (что гораздо сложнее технически) – или же центральное.

Если решение установить центральное отопление принято, следующие этапы таковы:

  1. Получение разрешения местных (муниципальных) органов на подключение к системе центрального отопления ;
  2. Получение технических условий от теплоснабжающей организации ;
  3. Разработка и согласование проекта работ;
  4. Выполнение работы в соответствии с проектом, заключение договора с теплоснабжающей организацией и получение необходимых документов.

Разумеется, простому частному домовладельцу не под силу осуществить данный объём работ. Поэтому здесь встаёт вопрос о грамотном выборе подрядчика. В контексте данного вопроса следует обратиться к ряду нюансов, которые всегда вызывают сложности.

Первая возникающая здесь сложность – это «бумажная» работа: получение соответствующих разрешений, согласований для проведения работ, а также технических условий. При выборе подрядчика стоит отдавать предпочтение тем подрядным организациям, в перечень услуг которых входит выполнение данного этапа. Разумеется, это можно сделать и самостоятельно, но не имеющему опыта в этом деле человеку будет непросто разобраться в подобного рода вопросах. ООО «ЭЛЕЗАР» берёт на себя получение технических условий и их обработку, оформление разрешений и согласований, а также оформление документации на готовые объекты. ООО «ЭЛЕЗАР» имеет допуски на проектирование и строительство.

Составление проекта – особо важный вопрос. В случае, если установка была проведена правильно, но проект включает определённые изъяны – отопление установить не удастся. По этой причине следует обращаться только к тем подрядчикам, которые имеют положительный опыт в данной работе, то есть тем, кто выполнит работу качественно, соблюдя все условия и сроки. ООО «ЭЛЕЗАР» имеет более 10 лет опыта работы в данной отрасли. Общее количество исполненных проектов превышает 1000 — как с организациями, так и с физическими лицами. Сроки подключения и ввода в конечную эксплуатацию объекта определяются изначально и неукоснительно соблюдаются. Также соблюдаются все требования законодательства Российской Федерации.

Вам нужны коммуникации?

Обратитесь к нам за консультацией сейчас

+7 (495) 989 18 49

Вытекающая из предыдущей проблема – вероятность возникновения сложностей на разных этапах работы, если, например, проект составлялся одной организацией, а непосредственная установка – другой. Несогласованность процессов работы и возникновение обоснованных претензий к исполнителям предыдущего этапа, в случае обнаружения изъянов в результатах их трудов лишь на следующем этапе, когда Вас обслуживает уже другая организация, может заставить Вас понести серьёзные издержки и вынудить вступить в длительные споры и, возможно, даже судебные тяжбы с разными подрядчиками. Это, разумеется, резко негативно отразится на ходе работ.

По причинам, описанным выше, следует подбирать подрядчика, который будет выполнять все этапы работы – то есть когда каждый этап осуществляется сотрудниками одной и той же организации, согласующими между собой работу, в рамках единого договора, по которому ответственность несёт единый подрядчик. ООО «ЭЛЕЗАР» выполняет полный цикл работ, обеспечивая сопровождение проекта на всех этапах – от оформления подготовительной документации – до проведения работ и оформления документации на готовые объекты. На каждом этапе осуществляется контроль. Предоставляется гарантия. Также осуществляется обслуживание построенных объектов.

Если Вы решите обратиться в ООО «ЭЛЕЗАР», то для того, чтобы начать процесс подключения Вашего частного дома к центральному отоплению, достаточно набрать номер и проконсультироваться с инженером ООО «ЭЛЕЗАР» по телефону. Остальное – сделаем мы!

Устройство централизованной системы отопления и принцип работы ее узлов в многоквартирном доме

Понятно, что для обеспечения теплом многоквартирного дома его нужно подключить к теплосети, идущей от котельной или ТЭЦ. Для этих целей в ведущих к зданию трубах устанавливают входные задвижки, от которых запитан один или два тепловых узла.

После задвижек, как правило, устанавливаются грязевики, предназначенные для осаждения образующихся в трубопроводе при длительном контакте с горячей водой окислов и солей металлов. К слову, эти устройства позволяют продлить срок безремонтной работы системы отопления.

Далее в домовом контуре расположены врезки горячего водоснабжения: одна на подаче, вторая на обратке. Как известно, центральное отопление функционирует на перегретой воде (температура теплоносителя с ТЭЦ составляет 130-150 0С, а чтобы жидкость не превращалась в пар, в системе создается давление 6-10 кгс). Поэтому в холодный период года ГВС подключается с обратки, где температура воды не превышает обычно 70 0С. В летний период, когда температура теплоносителя в теплосети относительно низкая, горячее водоснабжение подключается с подачи.

После задвижек ГВС находится самый главный узел системы – элеватор отопления, основное предназначение которого заключается в охлаждении перегретой (поступающей с ТЭЦ) воды до нормативных показателей, необходимых для подачи непосредственно к отопительным приборам многоквартирного дома.

Это устройство состоит из стального корпуса, в котором расположено сопло, из которого поступающая с теплоэнергоцентрали вода выходит с пониженным давлением и высокой скоростью. В результате этого создается разрежение, вызывающее подсос теплоносителя из обратки в элеватор, где и происходит смешивание воды, т.е. изменение ее температуры.

Рисунок 6 – Устройство элеватора отопления

За элеватором обычно расположены задвижки на отопление подъездов или многоквартирного дома в целом.

Далее центральное отопление предусматривает монтаж так называемых сбросов, представляющих собой вентили для перепускания или осушения системы. Иногда их соединяют с трубопроводом холодного водоснабжения с целью заполнения радиаторов водой в летний период.

В последние годы в соответствии с требованиями по обязательной установке приборов учета, на вводе в подъезды или дом устанавливаются теплосчетчики.

Рисунок 7 – Схема устройства теплового узла центральной системы отопления

Стояки и розливы централизованной системы отопления

Схема организации циркуляции воды в системе многоквартирного дома представляет собой, как правило, однотрубный вариант подачи теплоносителя с верхним или нижним розливом. При этом трубы подачи и обратки могут разводиться либо обе в подвале, либо подача на чердаке или техэтаже, а обратка в подвале.

Стояки, в свою очередь, бывают с:

  • попутным движением теплоносителя;
  • движением воды верху вниз;
  • встречным движением снизу вверх.

При использовании схемы с нижним розливом каждая пара стояков соединяется посредством перемычек, которая может располагаться либо в квартирах на последнем этаже, либо на чердаке. При этом в верхней точке перемычки обязательно должен быть смонтирован воздухоотводчик (воздушник).

Основным недостатком этого варианта является завоздушивание системы после каждого сброса воды, что требует стравления воздуха из каждой перемычки.

Рисунок 8 – Возможные схемы центральной системы отопления с нижним розливом

Система отопления с верхним розливом предусматривает установку на техэтаже многоэтажного дома расширительного бака с вентилем-воздухоотводчиком, а также отдельные вентили, позволяющие отсекать каждый стояк.

Правильный уклон при прокладке розлива обеспечивает при открытии воздушников полный слив воды из системы за очень короткое время. Но такой вариант имеет ряд особенностей, которые необходимо учитывать при проектировании.

  1. Температура отопительных приборов уменьшается по мере движения теплоносителя вниз. Понятно, что на нижних этажах она будет значительно ниже, чем на верхних, что обычно компенсируется увеличением количества секций радиаторов или площади конвекторов.
  2. Процесс запуска отопления довольно прост. Для этого требуется заполнить систему, открыть имеющиеся домовые задвижки и на короткое время воздушник на расширительном баке. После этого центральное отопление и вся система начинают функционировать в полной мере.
  3. Сброс теплоносителя из конкретного стояка, наоборот, имеет некоторые сложности. Для этого требуется сначала найти и перекрыть нужный стояк на техэтаже многоэтажного дома, затем найти и отключить его вентиль в подвале, и только после этого можно будет открыть сбросник.

Рисунок 9 – Схема однотрубной системы отопления с верхним розливом
