Ассортимент термостатов для бойлера
Терморегуляторы по размерам, форме, устройству отличаются друг от друга. Однако среди производителей этих приспособлений можно выделить лучшие. Это качественная, долговечная и надежная продукция:
- Devi – фирма из Дании, действует на рынке нагревательных элементов еще с 1942 г. Поначалу компания производила приборы для промышленных нужд. Но уже в 60-ые ассортимент расширили. Теперь она поставляет как бытовые, так и индустриальные нагреватели и терморегуляторы.
- Mondail Electronics Co – китайский изготовитель, предлагающий бытовую и электротехнику, и продукцию для легкой промышленности. Ассортимент включает также термостаты для разного типа бойлеров. По отзывам продукция вполне надежная и устойчивая к нагрузкам.
- RTCElectronics – южнокорейская компания. Специализируется на бытовой электротехнике разного вида. Особенность продукции – адаптация под нестабильную работу электросети, скачки напряжения, некачественную воду. Терморегуляторы компании очень популярны на российском рынке благодаря их устойчивости к неблагоприятным условиям эксплуатации.
- Techem – шведская компания. Главное предложение – устройства автоматизированного учета тепла, газа, воды и приспособления для регуляции параметров. Продукция качественная, но стоит дорого.
- Valtec – интернациональная организация, выпускающая инженерную сантехнику и электроприборы для бытового пользования. Продукция адаптирована под российские условия. Это очень распространенная марка в России.
Причины неполадок бойлеров
Чтобы понять, почему нагреватели выходят из строя, нужно разобраться в принципе их работы и назначении основных элементов. Независимо от того, какой у вас тип бойлера — накопительный или проточный, их конструкция схожа. Отличается только марка, дизайн и вместительность бака.
Устройство бака нагревателя достаточно простое. Он состоит из двух частей: внутренней и внешней. Между ними закладывается слой термоизоляции — пенополиуретан. Корпус включает два патрубка: один с рассекателем на конце служит для закачивания холодной воды, другой — горячей.
Наличие терморегулятора позволяет устанавливать нужную температуру нагрева.
Поломки просто так не случаются, для этого есть свои причины:
- Скачки напряжения в сети.
- Длительное пренебрежение сервисным обслуживанием.
- Неверная установка или подключение прибора.
- Появление накипи и коррозии на деталях.
- Несвоевременный ремонт.
Чтобы выяснить причину и точно определить место неполадки, проводится диагностика деталей.
Виды терморегуляторов
Водонагреватели могут быть оснащены разными терморегуляторами. Основные виды – это стержневые, капиллярные, электронные.
Термостат стержневой для водонагревателя – это сегодня самый популярный вид. Представляет собой небольшую в диаметре трубку, функционирующую по законам физики. При нагревании трубка линейно расширяется и давит на выключатель, а при остывании происходит сжатие и включение ТЭНа.
Имеет недостаток в неточности работы, так как его расположение близко к подводу воды.
Накопительный бойлер выполнен так, что при выходе горячей воды, в бак тут же поступает холодная, чтобы водный уровень всегда был одинаковым. Так как терморегулятор стержневой находится вблизи подвода холодной воды, то ему остаётся критически мало времени на расширение до нужных размеров. Холодная жидкость быстро его остужает, и бойлер во время его применения функционирует почти что без остановки.

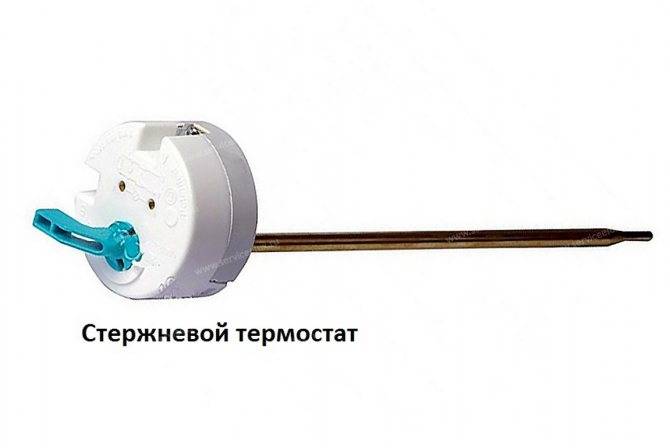

Стержневой термостат для водонагревателя
Капиллярный защитный термостат для водонагревателя является более современным решением. Состоит он из такой же трубки небольшого диаметра, в которой находится капсула с контрастной жидкостью. Такой терморегулятор меняет свой объём от температуры в ёмкости нагревателя. При определённом нагреве вода давит на мембрану , которая связана с электроконтактами.
Капиллярный термостат для водонагревателя
Электронный термостат для водонагревателя считается также современным вариантом. Для лучшего функционирования он взаимодействует с защитным реле . Это даёт возможность аварийному отключению питания в случае, если ёмкость водонагревателя пуста.
Электронный термостат водонагревателя Ariston
Безусловно, есть и другие классификации термостатов. Если рассматривать со стороны главного управляющего элемента, то можно выделить электромеханические и электронные приспособления. Если взять за основу способ указания температуры, то бывают простые и программируемые. Накладные и врезные термостаты выделяют на основании типа установки.
Еще пара слов
Узнавая о том, что такое накопительный водонагреватель, многие начинают представлять себе огромную бочку с водой с массой труб, шипящую и изрыгающую из себя струи пара. Это совсем не так.
Легко это опровергнуть можно на примере водонагревателя Аристон. Размерами эти бойлеры немногим больше обычных газовых колонок, а в глубину даже меньше многих из них. Современный дизайн, интуитивно понятное управление, безопасность в использовании, благодаря многоступенчатой системе защиты, а также автоматике, которая отключает ТЭН после нагрева, а также, если в баке нет воды. А еще он экономит электроэнергию и очень тихо работает.
Водонагреватель Аристон
Это не реклама бойлеров Аристон, а лишь пример конкретного производителя, чтобы убедить, что не стоит опасаться водонагревателей. Они экономят не только электроэнергию, но и деньги за воду, так как используют для нагрева холодную.
датчик температуры водонагревателя
Принцип работы
Несмотря на то, что практически каждый производитель оснащает бойлеры термостатами разного образца, принцип работы у всех устройств подобного рода будет один и тот же.
Для начала нужное значение температуры задается пользователем при помощи специального регулятора на панели управления водонагревателя. Далее вода нагревается до заданной температуры, при этом реле, установленное на термостате, размыкает контакты ТЭНа.
Когда вода в баке остывает, то есть, температура падает ниже нормы, реле вновь замыкает контакты, в результате чего запускается процесс нагрева воды.
Терморегуляторы, которыми оснащают водонагреватели, бывают нескольких разновидностей – стержневые, капиллярные и электронные. Рассмотрим каждую из них подробнее.

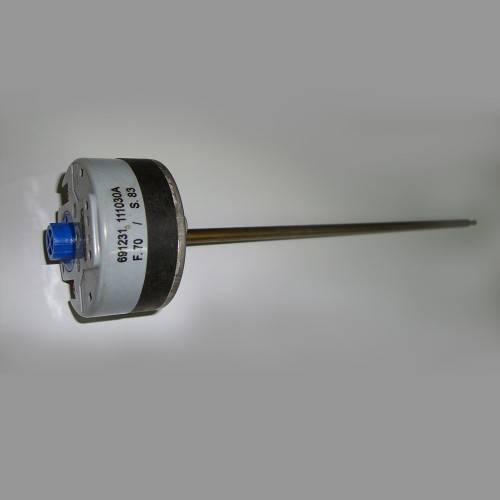

Стержневые
Стержневые терморегуляторы, пожалуй, самые старые из всех подобных приборов. Они представляют собой небольшую трубку длиной примерно 35 см, а шириной – 1 см. Под воздействием высокой температуры трубка увеличивается в размерах и надавливает на выключатель. Недостатком такой системы является невысокая точность, так как трубка может быстро остывать, заставляя бойлер работать дольше, чем нужно.
Капиллярные
Капиллярные терморегуляторы появились позже стержневых, но и они используются уже достаточно давно. Они также выполнены в виде трубки, но внутри находятся баллоны с жидкостью, плотность которой иная, чем у обычной воды. Когда происходит нагрев, жидкость увеличивается в объеме и баллон соприкасается с мембраной, отключающей прибор. Точность этого вида термостатов составляет +/- 3 градуса.
Электронные
Электронные терморегуляторы являются самыми современными и точными из всех вышеперечисленных. Для более совершенной работы они взаимодействуют с реле защиты, что позволяет аварийно отключать питание, если резервуар водонагреватель пуст.
Существует и иная классификация терморегуляторов, согласно которой данные приборы разделяются на следующие типы:
- электромеханические/электронные – в зависимости от ключевого элемента управления;
- простые/программируемые – в зависимости от способа задавания температуры;
- накладные/врезные – в зависимости от способа установки.
Конструкция и принцип работы
Электрический водонагреватель представляет собой прибор, предназначенный для автономного обеспечения недвижимого объекта горячей водой. Часто владельцы квартир в многоэтажных домах устанавливают нагреватели, чтобы свободно пользоваться водой в периоды планового отключения централизованного горячего водоснабжения. Принцип работы зависит от конкретной разновидности оборудования, поэтому при выборе нужно предварительно ознакомиться с техническими характеристиками.
Проточный
Нагреватели проточного типа подходят для использования в случае редкого и непродолжительного отключения подачи горячей воды. Жидкость проходит через нагревательный элемент и становится теплее, поэтому прибор способен выдавать любое количество воды без ограничений
При этом важно учитывать, что вода будет теплой, а не горячей, и не будет возможности подключить несколько кранов одновременно
Накопительный
Накопительная модель отличается увеличенными габаритами и изготавливается в форме бака, подключенного к трубам. Холодная вода сначала поступает в бак, а затем внутри нагревается до заданной температуры. Бытовые накопительные нагреватели ценятся за следующие характеристики:
- экономичный расход жидкости;
- возможность всегда иметь запас горячей воды с температурой в пределах 60-90 градусов;
- простота эксплуатации и выбора температуры нагрева;
- универсальное назначение — установка возможна в доме, офисном помещении, на даче.
Биметаллические термостаты механического действия
Биметаллический элемент (диск, катушка, лента), в силу присущих ему свойств, при достижении температуры срабатывания резко изгибается, приводя в действие исполнительный механизм – электроконтакты или клапан. В исходное состояние прибор возвращается либо автоматически (обычно применяют в системах защиты систем от перегрева или переохлаждения), либо при воздействии на биметаллический элемент (при помощи ручки можно устанавливать желаемый уровень температуры). Применяется в недорогих системах контроля температуры – домашние нагреватели, тепловые завесы и т.п.). Точность очень сильно зависит от качества используемого биметалла, и обычно находится в диапазоне 0,5–4°С.
Что такое термостат
Термостат – это дискретный механический прибор, который при достижении заданной уставки по температуре, изменяет своё состояние или состояние своих электрических контактов.
Эти контакты, например, могут использоваться в релейных электросхемах, запуская или останавливая различные агрегаты или передавать информацию о достижении температуры в систему автоматизации АСУТП. Само слово происходит от двух греческих слов: «θερµο-», что означает тепло и «στατός» — стоячий, неподвижный.
В отличие от аналоговых датчиков температуры, таких как термопара или термометр сопротивления, термостат не покажет истинное значение температуры в определённый момент времени. Задача его заключается лишь в том, чтобы при выставленном заранее значении температуры «сработать», то есть изменить своё состояние. После этого в зависимости от типа термостата выполняются требуемые при регулировании действия.
Термостаты применяют в устройствах или системах, которые что-либо нагревают или охлаждают до заданных температурных значений. Например, в холодильниках, отопительных приборах, системах охлаждения автомобильных двигателей, промышленных печах и др.
Из чего состоит термостат и какой у него принцип работы
Устройство термостата и его принцип работы зависят от используемого типа чувствительного элемента. Это могут быть биметаллические пластинки или металлические капсулы с капиллярными трубками, заполненные жидкостью или газом.
Биметаллическая пластина представляет собой две разнородные металлические полоски с разными коэффициентами теплового расширения, которые сваривают вместе. Во время нагрева одна из металлических пластин расширяется больше, что приводит, при достижении заданной температуры, к её изгибанию или выпрямлению.
Механически передвигаясь таким образом, биметаллическая пластина может замкнуть или разомкнуть электрические контакты или, например, открыть клапан охлаждающей жидкости.
Ещё один из распространенных видов термостата – капиллярный. Его работа основана на первом законе термодинамики, согласно которому при изменении температуры в термодинамической системе, она должна выполнять механическую работу до тех пор, пока не придет в равновесное состояние.
Капиллярный термостат включает в себя следующие элементы:
- металлическую капсулу, содержащую рабочую жидкость (например, гликоль);
- капиллярную трубку, соединяющий датчик с регулирующим блоком термостата;
- регулирующий блок или электромеханическое реле, при помощи которого задаётся уставочное значение температуры.
При нагреве металлической капсулы изменяется объём её содержимого, которое через капиллярную трубку давит на мембрану реле и при достижении заданной температуры происходит замыкание или размыкание его контактов.
У всех типов термостатов задание температуры происходит механически, поворачивая регулировочный винт, либо жёстко задано производителем на определённую температуру.
Назначение термостата
Как было сказано выше, основной задачей термостата является контроль за температурным режимом. Сфера использования термостатов очень широкая: от утюга в маленькой квартире до огромных печей на промышленных объектах. Они применяются в различной технике, отопительных системах, кондиционерах и бытовых приборах.
Термостат делает их использование безопасным и в то же время комфортным, поскольку регулирование температуры осуществляется автоматически.
Термостаты могут быть уже встроенными или применяться дополнительно, например, в смесителях для воды, для корректировки работы газовых котлов или подогрева пола.

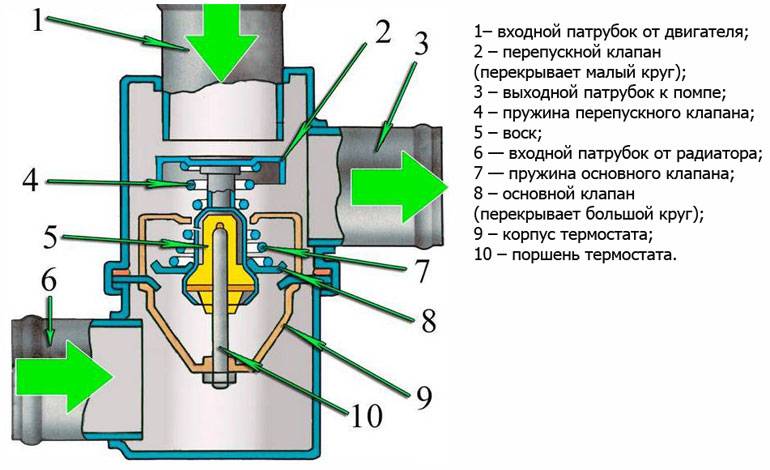

Автомобильный термостат – обязательный компонент для системы охлаждения двигателя. Он помогает поддерживать необходимую температуру, не допуская перегрева.
Как правильно выбрать терморегулятор
Желательно купить терморегулятор для водонагревателя на замену той же модели, что был установлен изначально. Но если вы не нашли в продаже точно такую же модель, то при выборе необходимо учитывать следующее:
- тип терморегулятора, установочные размеры и способ крепления;
- величину тока, на который рассчитан терморегулятор;
- функции, которые он выполняет (регулировка температуры, защитная функция или обе одновременно).
Термоэлектронагреватель (тэн)
Термоэлектронагреватель (тэн) — это нагревательный элемент, его мощность определяет, насколько быстро будет нагреваться вода в баке.
Удалите все провода, а затем сам термостат. Установите новый термостат таким же образом, как и старый, и снова подключите все провода. Отрегулируйте температуру в соответствии с указаниями на новом термостате – хорошая настройка составляет 120 ° на верхнем термостате и 110 ° для нижнего термостата. Проверьте и установите оба параметра, даже если был изменен только один. Включите питание и, уделяя много времени, убедитесь, что бак работает правильно и производит горячую воду.
Термостаты нагревателя горячей воды – регулируемые термостаты, используемые для контроля температуры выходящей горячей воды. Мы рассмотрим два наиболее типичных типа водонагревательных приборов; газовых и электрических. Обе жилые устройства будут содержать по крайней мере один термостат для работы нагревателя и один верхний концевой выключатель для защиты устройства от чрезмерной температуры.
Тэны бывают двух видов.
Виды нагревательных элементов
Трубочный нагревательный элемент. Этот вид тэнов является наиболее распространенным, сюда входят и тэны для водонагревателя с терморегулятором. Такой тэн имеет вид металлической трубки (она может иметь любую форму), внутри которой находится проводник с высоким электрическим сопротивлением (за счет него осуществляется нагрев трубки, которая в свою очередь передает тепло воде). Изоляция обеспечивается с помощью диэлектрического песка, которым заполнено пространство между стенкой металлической трубки и проводником. Основной проблемой при эксплуатации таких тэнов является накипь, из-за которой значительно уменьшается теплопередача.
Сухой нагревательный элемент. Он отличается от описанного выше тем, что помещен в специальную колбу для защиты. Пространство в колбе заполняет либо кварцевый песок, либо специальное масло. Таким образом, получается, что конструкция представляет собой тэн из керамики.
Обнаружение неисправности
Отметим сразу, что такой элемент как терморегулятор для водонагревателя ремонту не поддается, то есть при выходе его из строя следует сразу заменить на новый компонент. Но ведь сперва нужно определить, что старый девайс неисправен.
Если вы заметили, что ТЭН не работает при включении напряжения, вполне возможно, что регулятор сломался. Чтобы проверить его работоспособность, следует извлечь из бака, измерить сопротивление, которое вычисляют в Омах при помощи специального устройства.
Поставьте рукоятку регулировки на максимум и на контактах проверьте сопротивление. Если тестер останется неподвижным, тогда компонент вышел из строя. Приобрести новый терморегулятор вовсе не сложно, но и тут есть свои нюансы.
Как устранить неприятный запах воды из бойлера
Некачественную воду или плохие трубы можно победить двумя способами:
Фильтр очистки для воды
- Установкой фильтра, абсорбирующего газообразные включения и летучие эфиры.
- Жалобой в санитарно-эпидемиологическую службу на качество воды.
Оба способа гарантируют 100-процентное избавление от неприятного запаха. Только в первом случае за решение проблемы заплатите лично вы, получив мгновенный результат. А во втором случае устранять запах будет «администратор» водопровода, оттягивая эту работу на долгое время.
Обустройство фильтрующего блока осуществляется следующим образом:
- Перекрывается вентиль перед «водяным» счетчиком.
- В напорной ветке бытового водопровода, подающей холодную воду в бойлер, делается разрез.
- На торцы разрезанных труб монтируют резьбовые фитинги.
- На обустроенные резьбовые сгоны ставят шаровые вентили.
- Корпус (стакан) фильтра снабжают фитингами-американками.
- Резьбовые штуцеры американок вкручивают в патрубки шаровых вентилей.
Проблемы с «горячей веткой» решают немного иначе – удалить запах горячей воды из водонагревателя можно двумя путями:
- Длительным кипячением бойлера, в процессе которого вы стерилизуете накопитель.
- Чисткой бойлера от накипи – уничтожая среду для развития микроорганизмов, мы избавляемся от запаха на очень долгое время.
Накипь на тэне
При этом самым простым способом устранения неприятного запаха от горячей воды является именно «кипячение» бойлера, реализуемое следующим образом:
- Перекрывается центральный водопроводный вентиль.
- Открывается ближайший к бойлеру кран горячей воды.
- После опорожнения емкости бойлера кран зарывается, а вентиль – открывается.
- После заполнения бойлера его терморегулятор «выкручивают» на максимальную температуру, программируя на нагрев до 80-90 градусов Цельсия.
- Спустя 5-6 часов вышеописанные действия повторяются еще раз.
Нагретая выше 60 °C вода «пастеризует» емкость, прореживая колонию микроорганизмов. А многократное повторение этой процедуры подавляет развитие колонии как минимум на 3-4 недели. Причем вся привлекательность защиты кипячением заключается в возможности использовать эту технологию прямо после прочтения этой статьи.
Меры профилактики
Воняет горячая вода из бойлера — что делать в данном случае мы уже рассказали в предыдущем абзаце.
А теперь давайте рассмотрим меры профилактики, опираясь на которые вы сможете предотвратить появление неприятного запаха в дальнейшем:
- Во-первых, не оставляете воду в выключенном на долгое время бойлере. Если вы не будете использовать водонагреватель в течение недели – слейте воду, перекрыв центральный шаровой вентиль под «холодным» патрубком бойлера и открыв кран горячей воды в ванной. Ведь за неделю ваш водонагреватель остынет и содержащиеся в холодной воде микроорганизмы начнут «обживать» слой известкового налета на стенках накопительной емкости.
- Во-вторых, не пренебрегайте процедурой чистки емкости водонагревателя от накипи. Если не можете сделать это своими руками – позовите мастера.
- В-третьих, не экономьте на фильтрах. Установив блок из механического и абсорбционного фильтра, вы не только повысите качество воды, но и продлите срок эксплуатации вашего бойлера.
- В-четвертых, контролируйте качество воды. Не стесняйтесь обращаться в санэпидемстанцию. Вы оплачиваете воду и вправе требовать качества предоставляемых «водоканалом» услуг.
Как выполнить ремонт своими руками
По возможности элемент можно починить или установить новый.
Как снять терморегулятор:
- Отключите технику от сети.
- Перекройте подачу воды.
- Слейте содержимое бака. Для этого можно использовать специальный клапан. , читайте в отдельной статье.
- Демонтируйте ТЭН. Для этого открутите гайки и болты фланца, достаньте его из корпуса.
- Термостат обычно располагается в основании нагревателя или рядом.
Отсоедините проводку и извлеките датчик из основания.
В случае с механической моделью можно зачистить биметаллические пластины от окисления
. Для этого смочите кусок ткани в спирте, протрите пластины. Если окисление сильно распространилось, тогда выполните зачистку мелкой наждачкой.
Из-за скачков напряжения размыкающий контакт мог залипнуть
Чтобы отрегулировать, осторожно отсоедините его от корпуса, зачистите проблемное место. В норме контакт должен стать в гнездо автоматически
Как отремонтировать контакт, если он не срабатывает:
- Достаньте деталь из корпуса полностью.
- Зачистите ее поверхность, а также посадочное место.
- Если после чистки контакт не включается, подложите снизу изоляционную ленту.
- Установите на место шток.
- Соберите корпус.
Чем хорош капиллярный термостат
Есть некоторые классификации терморегуляторов, по которым можно поделить водонагреватель на несколько типов. Электромеханический-электронный, что влияет на способ управления. Программируемый или простой, что повлияет на то, как будет задаваться температура. Врезной или накладной, что влияет на способ монтажа.
Термостаты в этом рисунке рассчитаны на элемент дуэли на 240 вольт для хранения воды. Термостат слева — это верхний или первичный термостат. Термостат справа — это нижний или вторичный термостат. Верхний термостат установлен на концевой выключатель. Этот конечный выключатель имеет красную кнопку сброса.
Как вы можете видеть, этот термостат очень прост. Питание входит в термостат на верхнем левом терминале. Когда термостат требует тепловой энергии, отправляется на нижнюю левую клемму, которая активирует верхний элемент. Когда термостат удовлетворен, мощность затем отправляется в верхний правый терминал и передается на нижний термостат.
В основном, термовыключатель бывает:
- Стержневой;
- Капиллярный;
- Электронный.
Особенность стержневой модели состоит в том, что это наиболее старый прибор. Выглядит он, как небольшая трубка, длина которой 35 см, а ширина 1 см. Когда на нее воздействует высокая температура, трубка расширяется в размере, и происходит надавливание на выключатель. Именно так работает данная система.
Видеозапись: Универсальный смеситель для ванны с термостатом Uniterm
Питание подается на верхний терминал с верхнего термостата. Если термостат требует тепловой энергии, он будет передан на нижнюю клемму, которая активирует нижний элемент. Термостат справа предназначен для одноэлементного водонагревателя. Термостат слева предназначен для водонагревателя с элементами дуэли. Поскольку вы можете видеть, что один элемент термостата имеет только две клеммы с правой стороны. Питание подается в верхний терминал от основного источника питания. Когда термостат требует тепла, питание передается на нижнюю клемму, которая активирует нижний элемент.
Принцип работы у капиллярного термостата немного усовершенствованный, так как он появился после стержневого. Вид термостата – это трубка, с расположенными внутри нее баллонами. В них присутствует жидкость, с плотностью, отличающейся от водной. При нагревании, происходит увеличение объема жидкости, баллон начинает давить на мембрану и на прибор отключения. По точности данный способ имеет расхождение в 3 ᵒС.
Руководство для покупателей термостата водонагревателя
Если вы покупаете термостат водонагревателя, вам нужно знать, какие именно элементы в водонагревателе и напряжение водонагревателя. Если этикетка отсутствует в водонагревателе, вы можете найти напряжение, записанное на конце элемента водонагревателя. Общие водонагреватели для жилых дуэлей — 240 вольт. Верхний термостат и концевой выключатель всегда продаются вместе. В США более 50 наименований электрических водонагревателей жилого резервуара, большинство термостатов взаимозаменяемы, однако внимательно прочитайте описание продукта. Если вы должны заменить термостат, всегда рекомендуется заменить оба термостата одновременно.
Термодатчик электронного вида – это наиболее распространенная модель и она является самой точной на фоне остальных. Совершенство модели состоит в том, что у термодатчика есть прямое взаимодействие с реле защиты, благодаря чему проводится аварийное автоматическое отключение питания, если в резервуаре отсутствует жидкость.
Верхние, нижние термостаты и наборы
Ремонт собственного водонагревателя. Пошаговые руководства с фотографиями. Инструменты, которые вам понадобятся, руководство по устранению неполадок и рекомендации по безопасности
Понимание того, как работает электрический водонагреватель, важно для решения проблем с электронагревателем. Когда вы понимаете, что должна делать часть, и когда решение проблемы будет легко
Холодная вода поступает в дно бака через заполняющую трубку внутри бака. Горячая вода отводится от верхней части бака через линию горячей воды. На водонагревателе элементов дуэли, оба элемента не нагреваются одновременно. Начиная с бака с холодной водой, верхний термостат активирует верхний элемент. Когда вода в верхней половине бака горячая, верхний термостат отключит питание верхнего элемента и отправит его на нижний термостат и элемент.
