Назначение, устройство и принцип действия трансформаторов тока

Трансформатор тока: общие понятия

В цепи учета устанавливают трансформаторы тока (ТТ) класса точности не ниже 0,5 номинальная мощность которых подбирается в соответствии с параметрами сети. Назначение этого устройства – обеспечение контроля потребления электроэнергии. Типы трансформаторов тока: ТПЛ, ТОЛ 10, ТПОЛ, Т-0,66, ТФЗМ и другие.

Трансформаторы тока ТПОЛ-10 с первичной обмоткой 1000 А

Конструкция трансформаторов тока обладает следующими особенностями.

1. Первичная обмотка выполняется в виде толстой шины (количество витков минимизировано). Такая конструкция позволяет оптимизировать коэффициент трансформации и улучшить работу трансформатора.
2. Провод вторичной обмотки наматывается на основу, изготовленную из магнитного материала с большой площадью поперечного сечения. Ток вторичной обмотки обычно равен 5А (иногда – 1А).

Виды трансформаторов тока

В современном мире существует огромное различных видов трансформаторов, которых можно классифицировать сразу по нескольким признакам.

По месту установки

Начнем с видов трансформаторов, которые классифицируются по месту установки:

1. Специальные (используются в транспортных средствах и производственных предприятиях);
2. Встроенные (устанавливаются в конструкции других электрических приборах);
3. Внутренние (используются в закрытых комплексных предприятиях);
4. Наружные (устанавливаются на открытом воздухе);
5. Переносные (универсальные, можно устанавливать и на открытом воздухе, и в закрытых лабораториях).

По способу установки

Продолжим видами трансформаторов, которые классифицируются по способу установки:

1. Опорные (одноступенчатые и многоступенчатые устройства);
2. Проходные (образуют металлическую подставку и устанавливаются на производственных станциях).

По типу витков

Подошла очередь видов тех трансформаторов, которые классифицируются по типу витков:

1. С одним витком (имеют форму стержня и используются в производственных предприятиях);
2. Со множеством витков (имеют форму петли и устанавливаются в многофазных системах и конструкциях);
3. Без первичной обмотки (имеют форму шин и применяются в качестве контроля фаз электрической сети ).

По назначению

Заканчиваем видами трансформаторов, которые классифицируются по различным назначениям:

1. Лабораторные (способны обеспечить высокую точность величин);
2. Измерительные (являются приборами учета);
3. Многоступенчатые (имеют сложное строение, поэтому способны устроить процесс трансформации электротока);
4. Промежуточные (способны преобразовать значение тока первичной обмотки или вторичной);
5. Защитные.

Классификация трансформаторов тока

Все трансформаторы тока можно классифицировать, в зависимости от их особенностей и технических характеристик:

По назначению. Устройства могут быть измерительными, защитными или промежуточными. Последний вариант используется при включении измерительных приборов в токовые цепи релейной защиты и других аналогичных схемах.

Кроме того, существуют лабораторные трансформаторы тока, отличающиеся высокой точностью и множеством коэффициентов трансформации.По типу установки. Существуют трансформаторные устройства для наружной и внутренней установки, накладные и переносные. Некоторые виды приборов могут встраиваться в машины, электрические аппараты и другое оборудование.В соответствии с конструкцией первичной обмотки.

Устройства разделяются на одновитковые или стержневые, многовитковые или катушечные, а также шинные, например, ТШ-0,66.Внутренняя и наружная установка трансформаторов предполагает проходные и опорные способы монтажа этих устройств.Изоляция трансформаторов бывает сухая, с применением бакелита, фарфора, и других материалов. Кроме того, применяется обычная и конденсаторная бумажно-масляная изоляция. В некоторых конструкциях используется заливка компаундом.По количеству ступеней трансформации, устройства могут быть одно- или двухступенчатыми, то есть, каскадными.Номинальное рабочее напряжение трансформаторов может быть до 1000 В или более 1000 В.

Все характерные классификационные признаки присутствуют в условных обозначениях трансформаторовтока, состоят из определенных буквенных и цифровых символов.

Виды трансформаторов тока

Данные электротехнические устройства классифицируются по нескольким характеристикам. В зависимости от назначения токовые трансформаторы могут быть:

• защитными – снижающими параметры тока для предотвращения выхода из строя потребляющих устройств;
• измерительными – через которые подключаются средства измерения, в том числе электросчётчики;
• промежуточными – устанавливаемыми в системы релейной защиты;
• лабораторными – используемыми для исследовательских целей, обладающими низкой погрешностью измерения, нередко – с несколькими коэффициентами трансформации.

Также читайте: Однофазный литой трансформатор тока — ТПОЛ Учитывая характер условий эксплуатации, различают трансформаторы:

• для наружной установки – защищённые от воздействия атмосферных факторов, которые можно использовать на открытом воздухе;

  Три трансформатора тока для 3-х фаз(А, B? C)

• внутренние – применяемые внутри помещений;

  ТТ для установки внутри помещений

• встроенные – расположенные внутри электрических приборов и являющиеся их составной частью(3 ТА для каждой фазы показаны стрелкой).

  Встроенные ТТ

В зависимости от исполнения первичных обмоток различают устройства:

• одновиткового исполнения;
• многовитковые;
• шинные.

С учётом способа установки их подразделяют на следующие типы:

• проходной;
• опорный.

По числу ступеней изменения тока выделяют трансформаторы:

• одноступенчатого,
• двухступенчатого (каскадного) типа.

Устройства, в зависимости от величины напряжения, на которое они рассчитаны делят на предназначенные для работы в условиях более и менее 1000 В.

Для изготовления сердечника применяется специальная трансформаторная сталь. Изоляция выполняется сухой (бакелитовой, фарфоровой), обычной или бумажно-масляной.

Типы трансформаторов по конструкции

Однофазные трансформаторы

Это трансформаторы, которые преобразуют однофазное переменное напряжение одного значения в однофазное переменное напряжение другого значения.

В основном однофазные трансформаторы имеют две обмотки, первичную и вторичную. На первичную обмотку подают одно значение напряжения, а со вторичной снимают нужное нам напряжение. Чаще всего в повседневной жизни можно увидеть так называемые сетевые трансформаторы, у которых первичная обмотка рассчитана на сетевое напряжение, то есть 220 В.

На схемах однофазный трансформатор обозначается так:

Первичная обмотка слева, а вторичная – справа.

Иногда требуется множество различных напряжений для питания различных приборов. Зачем ставить на каждый прибор свой трансформатор, если можно с одного трансформатора получить сразу несколько напряжений? Поэтому, иногда вторичных обмоток бывает несколько пар, а иногда даже некоторые обмотки выводят прямо из имеющихся вторичных обмоток. Такой трансформатор называется трансформатором со множеством вторичных обмоток. На схемах можно увидеть что-то подобное:

Трехфазные трансформаторы

Эти трансформаторы в основном используются в промышленности и чаще всего превосходят по габаритам простые однофазные трансформаторы. Почти все трехфазные трансформаторы считаются силовыми. То есть они используются в цепях, где нужно питать мощные нагрузки. Это могут быть станки ЧПУ и другое промышленное оборудование.

На схемах трехфазные трансформаторы обозначаются вот так:

Первичные обмотки обозначаются заглавными буквами, а вторичные обмотки – маленькими буквами.

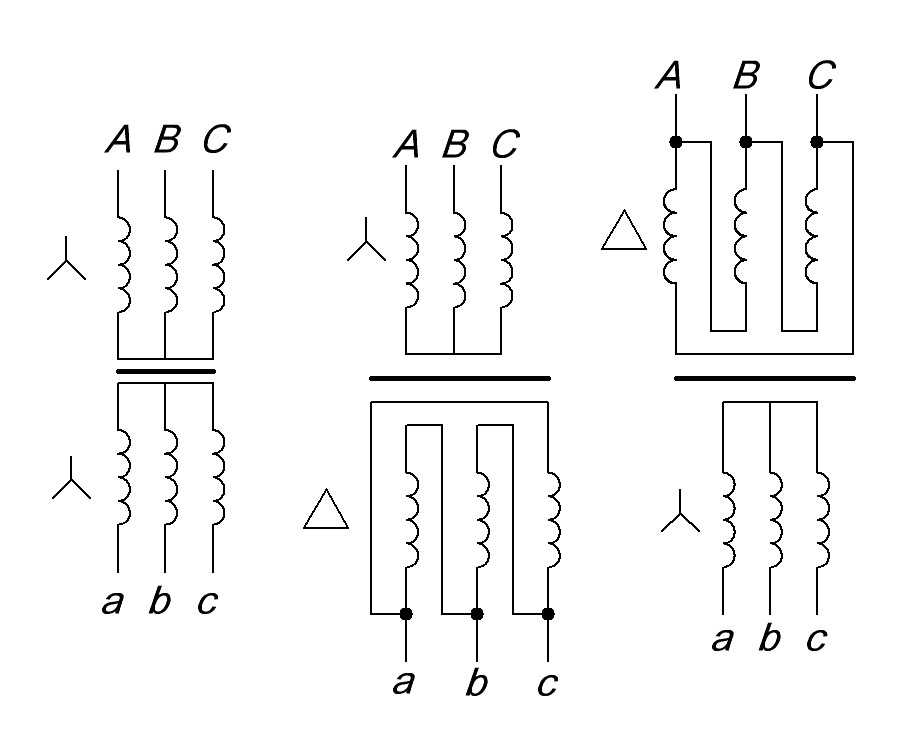

Здесь мы видим три типа соединения обмоток (слева-направо)

• звезда-звезда
• звезда-треугольник
• треугольник-звезда

В 90% случаев используется именно звезда-звезда.

Какие бывают трансформаторы?

Трансформаторами называют устройства электромагнитного или электронного типа. Они несколько отличаются принципом работы и некоторыми другими характеристиками.

Электромагнитные варианты изменяют параметры стандартного сетевого напряжения на характеристики, пригодные для работы низковольтных галогенок, электронные устройства кроме указанной работы выполняют еще преобразование тока.

Тороидальный электромагнитный прибор

Простейший тороидальный трансформатор собран из двух обмоток и сердечника. Последний называют еще магнитопроводом. Его изготавливают из ферромагнитного материала, обычно это сталь. Обмотки размещаются на стержне.

Первичная подключена к источнику энергии, вторичная, соответственно, к потребителю. Электрическая связь между вторичной и первичной обмотками отсутствует.

Несмотря на невысокую стоимость и надежность в эксплуатации тороидальный электромагнитный трансформатор сегодня редко используется при подключении галогенных ламп

Таким образом мощность между ними передается только электромагнитным путем. Для увеличения индуктивной связи между обмотками используется магнитопровод. При подаче переменного тока клемму, соединенную с первой обмоткой, он образует внутри сердечника магнитный поток переменного типа.

Последний сцепляется с обеими обмотками и индуцирует в них электродвижущую силу или ЭДС. Под ее воздействием во вторичной обмотке создается переменный ток с напряжением, отличным от того, что было в первичной.

В зависимости от числа витков устанавливается тип трансформатора, который может быть повышающим либо понижающим, и коэффициент трансформации. Для галогенных ламп всегда используются только понижающие аппараты.

Достоинствами обмоточных устройств считаются:

• Высокая надежность в работе.
• Простота в подключении.
• Невысокая стоимость.

Тем не менее, тороидальные трансформаторы можно встретить в современных схемах с галогенными лампами достаточно редко. Это объясняется тем, что в силу конструктивных особенностей такие устройства имеют довольно внушительные габариты и массу. Поэтому их сложно замаскировать при обустройстве мебельной или потолочной подсветки, например.

Пожалуй, главный недостаток тороидальных электромагнитных трансформаторов – массивность и значительные габариты. Их крайне сложно замаскировать, если необходима скрытая установка

Также к минусам устройств этого типа можно отнести нагрев в процессе функционирования и чувствительность к возможным перепадам напряжения в сети, что отрицательно сказывается на сроке эксплуатации галогенок.

Помимо этого обмоточные трансформаторы могут гудеть при работе, это не всегда приемлемо. Поэтому устройства используются большей частью в нежилых помещениях либо в производственных зданиях.

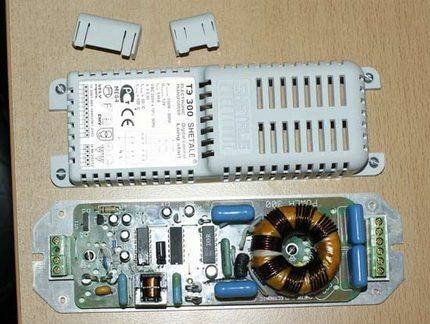

Импульсное или электронное устройство

Трансформатор состоит из магнитопровода или середчника и двух обмоток. В зависимости от формы сердечника и способа размещения на нем обмоток различают четыре разновидности таких устройств: стержневой, тороидальный, броневой и бронестрежневой.

Разным может быть и число витков вторичной и первичной намотки. Варьируя их соотношения, получают понижающие и повышающие устройства.

В конструкции импульсного трансформатора присутствуют не только обмотки с сердечником, но и электронная начинка. Благодаря этому в него можно встроить системы защиты от перегрева, плавного включения и другие

Принцип работы трансформатора импульсного типа несколько отличается. На первичную обмотку подаются короткие однополярные импульсы, благодаря этому сердечник постоянно находится в состоянии намагничивания.

Импульсы на первичной обмотке характеризуются как кратковременные сигналы прямоугольной формы. Они генерируют индуктивность с такими же характерными перепадами.

Они в свою очередь создают импульсы на вторичной катушке.

Эта особенность дает электронным трансформаторам целый ряд преимуществ:

• Небольшой вес и компактность.
• Высокий уровень КПД.
• Возможность встроить дополнительную защиту.
• Расширенный рабочий диапазон напряжения.
• Отсутствие нагрева и шума при работе.
• Возможность корректировки выходящего напряжения.

Из недостатков стоит отметить регламентируемую минимальную нагрузку и достаточно высокую цену. Последнее связано с определенными сложностями в процессе изготовления таких устройств.

Устройство и принцип работы однофазного двухобмоточного трансформатора

Назначение, области применения и классификация трансформаторов

Трансформаторы.

Трансформатором называется электромагнитное устройство, служащее для преобразования электрической энергии переменного тока одного напряжения в электрическую энергию переменного тока другого напряжения без изменения частоты.

Потребность трансформирования, т.е. повышения и понижения переменного напряжения вызвана необходимостью передачи электрической энергии на большие расстояния. Чем выше величина передаваемого напряжения, тем, при равной мощности генератора, меньше ток. Следовательно, для передачи энергии потребуются провода меньшего сечения, что приводит к экономии цветных металлов, к уменьшению веса и стоимости линий электропередач (ЛЭП). Кроме того, с уменьшением тока уменьшаются потери мощности в линиях передач ∆P=I2Rл.

По применению трансформаторы можно разделить на следующие типы:

1. Силовые трансформаторы, используемые в сетях передачи и распределения электроэнергии.

2. Автотрансформаторы, имеющие плавную регулировку выходного напряжения и используемые для его изменения (регулирования).

3. Измерительные трансформаторы, применяемые в качестве элементов измерительных устройств.

4. Трансформаторы специального назначения (печные, сварочные, пиковые, изолирующие и т.д.)

Применяемые в настоящее время изоляционные материалы позволяют увеличить напряжения в ЛЭП до 1250кВ.

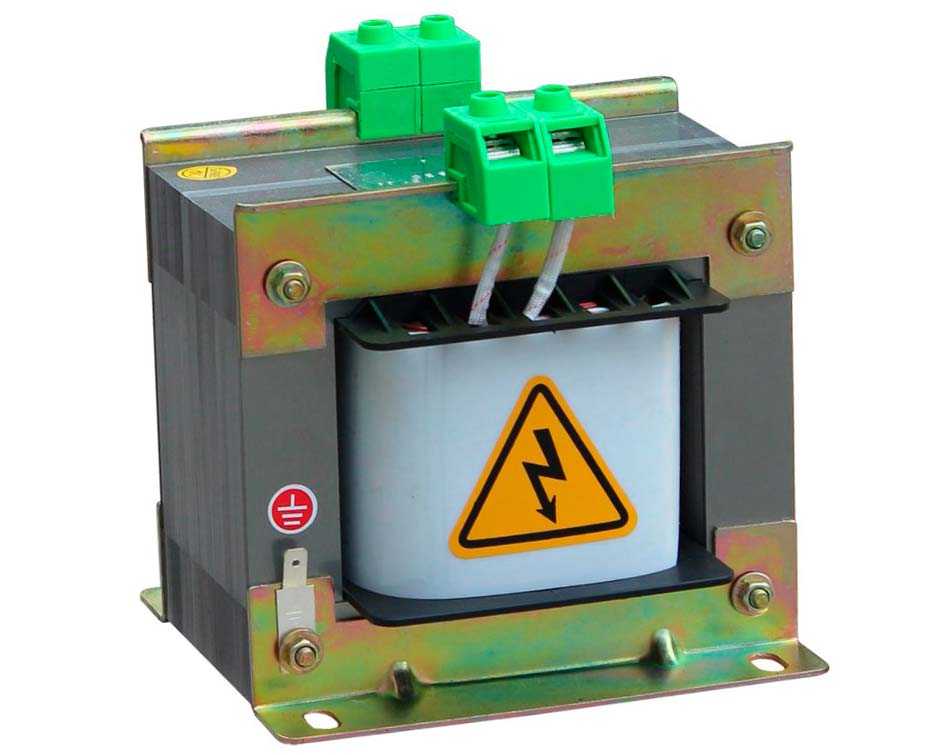

Трансформатор состоит из ферромагнитного (стального) сердечника (ФМС) и двух обмоток: первичной с числом витков W1, к которой подводится напряжение источника U1, и вторичной – с числом витков W2,на зажимах которой возникает напряжение U2.Сердечник трансформатора собирается из отдельных листов электротехнической стали (толщиной 0,3-0,5 мм), изолированных друг от друга для уменьшения потерь на вихревые токи.

В основу работы трансформатора положен принцип взаимоиндукции. При включении первичной обмотки W1 на переменное напряжение U1 в ней появится ток I0.Этот ток, протекая по виткам W1, вызовет появление магнитного потока первичной обмотки, который состоит из основного или, по-другому, рабочего потока Ф, замыкающегося по сердечнику и потока рассеяния Фδ1, замыкающегося по воздуху (рис. 4.3.). Электрическая энергия передается из первичной обмотки во вторичную с помощью рабочего потока.

Переменный синусоидальный рабочий магнитный поток Ф на основании закона электромагнитной индукции наводит в первичной обмотке ЭДС самоиндукции E1, а во вторичной обмотке — ЭДС взаимоиндукции Е2, которая создает на зажимах вторичной обмотки напряжение U2.

Если ко вторичной обмотке трансформатора присоединить нагрузку Zн(рис. 4.4.), то в ней появится ток I2, который, протекая по виткам W2, вызовет появление магнитного потока во вторичной обмотке. Этот поток состоит из потока Ф2, замыкающегося по сердечнику и потока рассеяния Фδ2, замыкающегося по воздуху.

Вторичный поток Ф2 по правилу Ленца всегда направлен навстречу потоку первичной обмотки и стремится его уменьшить. Уменьшение потока Ф повлечет за собой уменьшение ЭДС Е1. В результате увеличится разность между напряжением U1 и ЭДС Е1, что приведет увеличению токапеовичной обмоткиI0 до тока I1, что компенсирует поток Ф2 (рис.4.4). Таким образом, суммарный рабочий магнитный поток Ф1 — Ф2останется неизменным и приблизительно равным первоначальному потоку Ф, сцепленному с обеими обмотками трансформатора.

Переменные магнитные потоки рассеяния первичной и вторичной обмоток Фδ1 и Фδ2 сцеплены с одной из обмоток и наводят в них соответствующие ЭДС рассеяния Еδ1 и Еδ2.

Понятие трансформатор тока, назначение

Под трансформаторами тока (ТТ) подразумевают аппараты статичного типа с электромагнитным принципом с обмотками (две или больше) на металлическом стержне (магнитопроводе) с выводами для подключения в сеть и к измерительным приборам.

Для чего применяют ТТ:

• подсоединения измерителей, РЗиА (защитных реле), которые не выдержали бы первоначальной нагрузки. Происходит изолирование подключаемого и работающего узла от чрезмерных мощностей обслуживаемого оснащения;
• расширение пределов измерений;
• понижения тока по мощности и создание защиты;
• контроль в цепях с высокими величинами, например, в сварочном аппарате, где ток достигает 150–250 А;
• в любых других случаях, когда надо понизить ток.

ТТ работают с переменными, в крайнем случае с пульсирующими напряжением — если подключить к постоянному, то на выходе потенциал будет нулевым. Иногда встречается название «трансформатор постоянного тока», это значит, что в нем используются специальные выпрямители.

Где используются

ТТ широко применяются при транспортировке электроэнергии на большие расстояния, для распределения между приемниками. Они отличаются тем, что предназначены для выпрямительных, стабилизирующих, сигнальных, усиливающих, контрольных узлов, на станциях и объектах, производящих электричество. Именно поэтому к их точности и подключению требования чрезвычайно высокие — даже ничтожные отклонения значимые.

Где чаще всего и зачем применяют:

• в промышленной, производственной энергетике, в релейных узлах подстанций, распределительных конструкциях, мощных электроустановках;
• для замеров и в приборах, осуществляющих данную функцию. Ставят в узлы учета (коммерческого, бытового);
• для контроля высоких величин, при подсоединении учетных устройств, электросчетчиков.

Группы соединений обмоток

Для включения трансформатора на параллельную работу с другими трансформаторами имеет значение сдвиг фаз между э. д. с. первичной и вторичной обмоток. Для характеристики этого сдвига вводится понятие о группе соединений обмоток.

Рисунок 2. Группы соединений однофазного трансформатора

На рисунке 2, а показаны обмотки однофазного трансформатора, намотанные по левой винтовой линии и называемые поэтому «левыми», причем у обеих обмоток начала A, a находятся сверху, а концы X, x – снизу. Будем считать э. д. с. положительной, если она действует от конца обмотки к ее началу. Обмотки на рисунке 2, а сцепляются с одним и тем же потоком. Вследствие этого э. д. с. этих обмоток в каждый момент времени действуют в одинаковых направлениях – от концов к началам или наоборот, то есть они одновременно положительны или отрицательны. Поэтому э. д. с. EA и Ea совпадают по фазе, как показано на рисунке 2, а. Если же у одной из обмоток переменить начало и конец (рисунок 2, б), то направление ее э. д. с., действующей от конца к началу, изменится на обратное и э. д. с. EA и Ea будут иметь сдвиг 180°. Такой же результат получится, если на рисунке 2, а одну из обмоток выполнит «правой».

Для обозначения сдвига фаз обмоток трансформатора векторы их линейных э. д. с. уподобляют стрелкам часового циферблата, причем вектор обмотки ВН принимают за минутную стрелку и считают, что на циферблате часов она направлена на цифру 12, а вектор обмотки НН принимают за часовую стрелку. Тогда на рисунке 2, а часы будут показывать 0 или 12 часов, и такое соединение обмоток поэтому называется группой 0 (ранее в этом случае применялось название «группа 12»). На рисунке 2, б часы будут показывать 6 часов, и такое соединение называется группой 6. Соответственно соединение обмоток однофазных трансформаторов согласно рисунку 2, а обозначается I/I-0, а согласно рисунку 2, б – I/I-6. В России стандартизированы и изготовляются однофазные трансформаторы только соединением I/I-0.

Рисунок 3. Трехфазный трансформатор со схемой и группой соединений Y/Y-0

Рассмотрим теперь трехфазный трансформатор с соединением обмоток ВН и НН в звезду, причем предположим, что 1) обмотки ВН и НН имеют одинаковую намотку (например, «правую»); 2) начала и концы обмоток расположены одинаково (например, концы снизу, а начала сверху); и 3) одноименные обмотки (например, A и a, а также B и b, C и c) находятся на общих стержнях (рисунок 3, а). Тогда звезды фазных э. д. с. и треугольники линейных э. д. с. будут иметь вид, показанный на рисунке 3, б. При этом одноименные векторы линейных э. д. с. (например, E_AB и E_ab) направлены одинаково, то есть совпадают по фазе, и при расположении их на циферблате часов, согласно изложенному правилу, часы будут показывать 0 часов (рисунок 3, в). Поэтому схема и группа соединений такого трансформатора обозначается Y/Y-0.

Если на рисунке 3, а произвести круговую перемаркировку (или перестановку) фаз обмотки НН и разместить фазу a на среднем стержне, фазу b – на правом и c – на левом, то на векторной диаграмме НН (рисунок 3, б) произойдет круговая перестановка букв a, b, c по часовой стрелке. При этом получится группа соединений 4, а при обратной круговой перестановке будет группа соединений 8. Если переменить местами начала и концы обмоток, то получатся еще группы соединений 6, 10 и 2. Значит, при соединении по схеме Y/Y возможно шесть групп соединений, причем все они четные. Такие же группы соединений можно получить при схеме соединений Δ/Δ.

Рисунок 4. Трехфазный трансформатор со схемой и группой соединений Y/Δ-11

Допустим теперь, что обмотки соединены по схеме Y/Δ, как показано на рисунке 4, а, и соблюдены те же условия, которые были оговорены для рисунка 3, а. Тогда векторные диаграммы э. д. с. обмоток ВН и НН будут иметь вид, показанный на рисунке 4, б. При этом одноименные линейные э. д. с. (напрмер, E_AB и E_ab) будут сдвинуты на 30° и расположатся на циферблате часов, как показано на рисунке 4, в. Соединение обмоток такого трансформатора обозначаются Y/Δ-11. При круговых перестановках фаз и при перемаркировке начал и концов одной из обмоток (или при установке вместо перемычек ay, bz, cx  в треугольнике на рисунке 4, а перемычек az, bx, cy) можно получить также другие нечетные группы: 1, 3, 5, 7 и 9.

Большой разнобой в схемах и группах соединений изготовляемых трансформаторов нежелателен. Поэтому ГОСТ 11677-85,»Трансформаторы силовые. Общие технические условия», предусматривает изготовление трехфазных силовых трансформаторов со следующими группами соединений обмоток: Y/Y0-0, Y0/Y-0, Y/Δ-11, Y0/Δ-11, Y/Z0-11,  Δ/Y0-11, и Δ /Δ-0. При этом первым обозначено соединение обмотки ВН, вторым – соединение обмотки НН, а индекс «0» указывает на то, что наружу выводится нулевая точка обмотки.

Поверка трансформаторов тока

Поверка ТТ выполняется в соответствии ГОСТ 8.217-2003. Нормативный документ предусматривает следующие операции:

• проведение внешнего осмотра (проверяется целостность корпуса, наличие и правильность нанесения маркировок, паспортные данные);
• размагничивание: существует несколько способов, один из которых предписывает плавное увеличение тока (в течение 2 мин.) на первичной обмотке от 0 до 100% от номинального значения при полной номинальной нагрузке и затем – плавное снижение до нуля;
• проверка соответствия полярности клемм первичной и вторичной обмоток (по схеме поверки);
• определение токовых и угловых погрешностей: выполняется с помощью эталонного трансформатора тока, магазина нагрузок и прибора сравнения (компаратора).

Результаты поверки оформляются протоколом и свидетельством. В определенных случаях предусматривается пломбирование.

Стенд для поверки трансформаторов тока

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным?
Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

-А можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником?
Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

-Можно ли подключить понижающий трансформатор как повышающий?
Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение?
Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия?
Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы.

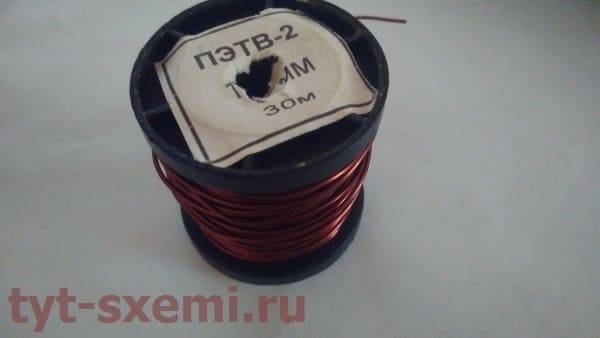

Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети.
Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

-Что будет, если включить трансформатор без сердечника?
Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

• Коррозия и наличие ржавчины на сердечнике;
• Перегрев и нарушение изоляции;
• Межвитковое короткое замыкание;
• Деформация корпуса, обмоток и сердечника
• Попадание воды в обмотку.

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки.
Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

Эксплуатация

При использовании однофазных трансформаторов технике безопасности отводится особое место. Обусловлено это тем, что устройство находится под высоким напряжением, находящимся на первичных обмотках

При подключении и установке трансформатора в электрические схемы важно соблюдать ряд правил, для исключения поломок и нарушений работы прибора:

• Чтобы обмотки не выходили из строя (выгорали), необходимо поставить защиту от короткого замыкания на вторичной цепи;
• Необходимо контролировать температурный режим сердечника и обмоток. Желательно установить систему охлаждения, предусматривающую исключение критического повышения температуры при работе.

В случае различной нагрузки от электросети изменяется и её напряжение. Для стабильной работы устройств, получающих энергию, необходимо, чтобы напряжение не изменялось от установленного уровня выше допустимого диапазона. Ввиду этого допускается использование методов регулирования напряжения в сети.
