Расчет потерь электроэнергии в электросетях

Технические потери: физические причины появления и где возникают

Сущность технических потерь заключается в несовершенстве технологии и проводников, используемых в современной электроэнергетике. В процессе генерации, передачи и трансформации электроэнергии возникают физические явления, которые и создают условия утечки тока, нагрев проводников или прочие моменты. Технические потери могут возникать в следующих элементах:

  1. Трансформаторы. Каждый силовой трансформатор обладает двумя или тремя обмотками, посередине которого расположен сердечник. В процессе трансформации электроэнергии с большего на меньшего в этом элементе происходит нагрев, что и предполагает появление потерь.
  2. Линии электропередач. При транспортировке энергии на расстояния происходит утечка тока на корону для ВЛ, нагрев проводников. На расчет потерь в линии влияют следующие технические параметры: длина, сечение, удельная плотность проводника (медь или алюминий), коэффициенты потерь электроэнергии, в частности, коэффициент распределенности нагрузки, коэффициент формы графика.
  3. Дополнительное оборудование. К этой категории необходимо отнести технические элементы, которые участвуют в генерации, транспортировке, учете и потреблении электроэнергии. Величины для этой категории в основном постоянные или учитываются через счетчики.

Для каждого вида элементов электрической сети, для которой рассчитываются технические потери, имеется разделение на потери холостого хода и нагрузочные потери. Первые считаются постоянной величиной, вторые зависят от уровня пропуска и определяются для анализируемого периода, зачастую за месяц.

Понятие норматива потерь

Под данным термином подразумевается установка экономически обоснованных критериев нецелевого расхода за определенный период. При нормировании учитываются все составляющие. Каждая из них тщательно анализируется отдельно. По итогу производятся вычисления с учетом фактического (абсолютного) уровня затрат за прошедший период и анализа различных возможностей, позволяющих реализовать выявленные резервы для снижения потерь. То есть, нормативы не статичны, а регулярно пересматриваются.

Под абсолютным уровнем затрат в данном случае подразумевается сальдо между переданной электроэнергией и техническими (относительными) потерями. Нормативы технологических потерь определяются путем соответствующих вычислений.

Что такое потери электрической энергии?

Под потерями электроэнергии в широком смысле следует понимать разницу между поступлениями в сети и фактическим потреблением (полезным отпуском). Расчет потерь предполагает определение двух величин, что выполняется через учет электрической энергии. Одни стоят непосредственно на подстанции, другие у потребителей.

Потери могут рассчитываться в относительных и абсолютных величинах. В первом случае исчисление выполняется в процентах, во втором – в киловатт-часах. Структура разделена на две основных категории по причине возникновения. Общие потери именуются фактическими и являются основой эффективности работы подразделения.

Использование готовых таблиц

Как домашнему мастеру или специалисту упростить систему расчетов при определении потерь напряжения по длине кабеля? Можно пользоваться специальными таблицами, приведенными в узкоспециализированной литературе для инженеров ЛЭП. Таблицы рассчитаны по двум основным параметрам — длина кабеля в 1000 м и величина тока в 1 А.

В качестве примера представлена таблица с готовыми расчетами для однофазных и трехфазных электрических силовых и осветительных цепей из меди и алюминия с разным сечением от 1,5 до 70 кв. мм при подаче питания на электродвигатель.

Таблица 1. Определение потерь напряжения по длине кабеля

Площадь сечения, мм2Линия с одной фазойЛиния с тремя фазами
ПитаниеОсвещениеПитаниеОсвещение
РежимПускРежимПуск
МедьАлюминийКосинус фазового угла = 0,8Косинус фазового угла = 0,35Косинус фазового угла = 1Косинус фазового угла = 0,8Косинус фазового угла = 0,35Косинус фазового угла = 1
1,524,010,630,020,09,425,0
2,514,46,418,012,05,715,0
4,09,14,111,28,03,69,5
6,010,06,12,97,55,32,56,2
10,016,03,71,74,53,21,53,6
16,025,02,361,152,82,051,02,4
25,035,01,50,751,81,30,651,5
35,050,01,150,61,291,00,521,1
50,070,00,860,470,950,750,410,77

Советуем изучить — Магнитные цепи электрических аппаратов

Таблицы удобно использовать для расчетов при проектировании линий электропередач. Пример расчетов: двигатель работает с номинальной силой тока 100 А, но при запуске требуется сила тока 500 А. При нормальном режиме работы cos ȹ составляет 0,8, а на момент пуска значение равно 0,35. Электрический щит распределяет ток 1000 А. Потери напряжения рассчитывают по формуле ∆U% = 100∆U/U номинальное.

Двигатель рассчитан на высокую мощность, поэтому рационально использовать для подключения провод с сечением 35 кв. мм, для трехфазной цепи в обычном режиме работы двигателя потери напряжения равны 1 вольт по длине провода 1 км. Если длина провода меньше (к примеру, 50 метров), сила тока равна 100 А, то потери напряжения достигнут:

∆U = 1 В*0,05 км*100А = 5 В

Потери на распределительном щите при запуске двигателя равны 10 В. Суммарное падение 5 + 10 = 15 В, что в процентном отношении от номинального значения составляет 100*15*/400 = 3,75 %. Полученное число не превышает допустимое значение, поэтому монтаж такой силовой линии вполне реальный.

На момент пуска двигателя сила тока должна составлять 500 А, а при рабочем режиме — 100 А, разница равна 400 А, на которые увеличивается ток в распределительном щите. 1000 + 400 = 1400 А. В таблице 1 указано, что при пуске двигателя потери по длине кабеля 1 км равны 0,52 В, тогда

∆U при запуске = 0,52*0,05*500 = 13 В

∆U щита = 10*1400/100 = 14 В

∆U суммарные = 13+14 = 27 В, в процентном отношении ∆U = 27/400*100 = 6,75 % — допустимое значение, не превышает максимальную величину 8 %. С учетом всех параметров монтаж силовой линии приемлем.

Коммерческие потери: основное направление повышения эффективности в электроэнергетике

Коммерческие потери электроэнергии считаются сложно прогнозируемой величиной, так как зависят от потребителей, от их желания обмануть предприятие или государство. Основой указанных проблем являются:

  1. Сезонная составляющая. В представленное понятие вкладывается недоплата физических лиц по реально отпущенной электрической энергии. К примеру, в Республике Беларусь существует 2 причины появления «сезонки» – это наличие льгот по тарифам и оплата не на 1, а на 25 число.

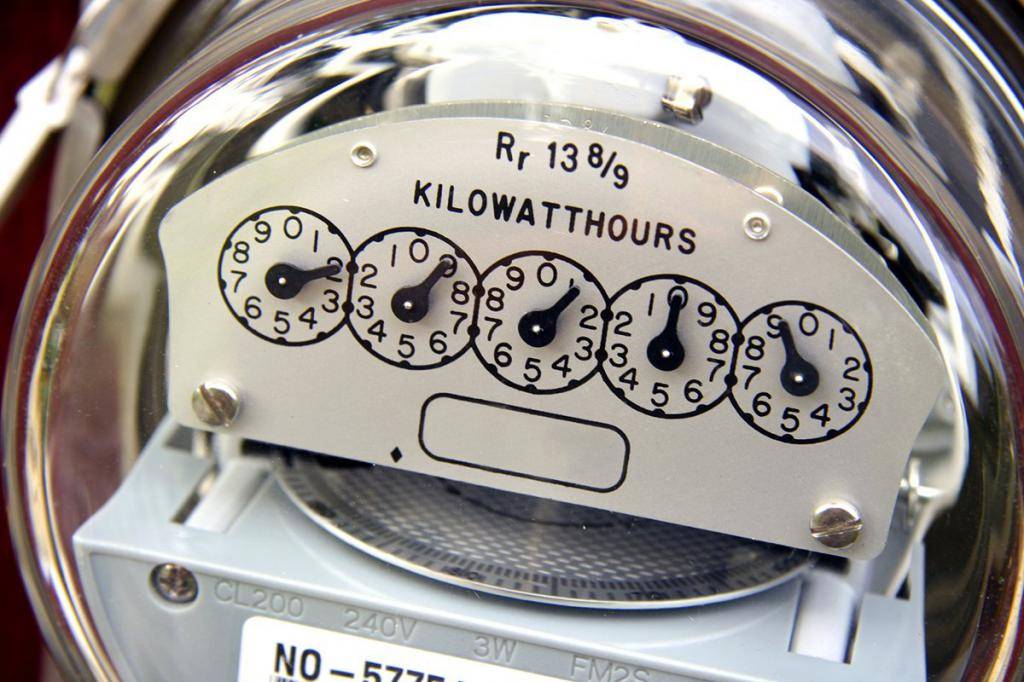

  2. Несовершенство приборов учетов и их неправильная работа. Современные технические средства для определения потребленной энергии значительно упростили задачу абонентской службе. Но электроника или неправильно налаженная система учета может подвести, что и становится причиной рост коммерческих потерь.
  3. Воровство, занижение показаний счетчиков коммерческими организациями. Это отдельная тема для разговора, которая предполагает различные ухищрения физических и юридических лиц по сокращению расходов на электрическую энергию. Все это сказывается на росте потерь.

Потери электроэнергии в электрических сетях: виды, причины, расчет

Потери электроэнергии в электрических сетях неминуемы, поэтому важно чтобы они не превышали экономически обоснованного уровня. Превышение норм технологического расхода говорит о возникших проблемах

Чтобы исправить ситуацию необходимо установить причины возникновения нецелевых затрат и выбрать способы их снижения. Собранная в статье информация описывает многие аспекты этой непростой задачи.

Виды и структура потерь

Под потерями подразумевается разница между отпущенной потребителям электроэнергией и фактически поступившей к ним. Для нормирования потерь и расчетов их фактической величины, была принята следующая классификация:

  • Технологический фактор. Он напрямую зависит от характерных физических процессов, и может меняться под воздействием нагрузочной составляющей, условно-постоянных затрат, а также климатических условий.
  • Расходы, затрачиваемые на эксплуатацию вспомогательного оборудования и обеспечение необходимых условий для работы техперсонала.
  • Коммерческая составляющая. К данной категории относятся погрешности приборов учета, а также другие факторы, вызывающие недоучет электроэнергии.

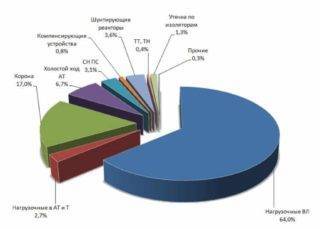

Ниже представлен среднестатистический график потерь типовой электрокомпании.

Примерная структура потерь

Как видно из графика наибольшие расходы связаны с передачей по воздушным линиям (ЛЭП), это составляет около 64% от общего числа потерь. На втором месте эффект коронированния (ионизация воздуха рядом с проводами ВЛ и, как следствие, возникновение разрядных токов между ними) – 17%.

Коронный разряд на изоляторе ЛЭП

Исходя из представленного графика, можно констатировать, что наибольший процент нецелевых расходов приходится на технологический фактор.

Собственные нужды

Потери в силовых трансформаторах подстанции

Собственные нужды обычно относят к особой категории, классифицируемой как фактические потери. В этом показателе принято фиксировать затраты на поддержание работоспособности следующих объектов:

  • подстанций с установленными в них трансформаторами;
  • административных строений, вспомогательных зданий и т. п.

Каждая из статей входит в итоговую сумму в пропорции, нормируемой для данного вида потребителя.

Зарядное помещение для тяговых АКБ

Для фиксации величины этих затрат на подстанциях устанавливаются собственные приборы учета.

Список потребителей, традиционно относящихся к рассматриваемой категории:

  • вентиляционные системы, гарантирующие полноценное охлаждение комплекта трансформаторного оборудования;
  • системы отопления и вентиляции для технологических помещений, а также смонтированные в них осветительные сети;
  • приборы освещения, располагающиеся на прилегающих к подстанциям секторах и территориях;
  • оборудование помещений для зарядки АКБ;
  • системы обогрева установок наружного размещения (для управления воздушными коммутаторами, в частности);
  • компрессоры и вспомогательные механизмы.

К этому же типу оборудования относят приспособления и инструменты, используемые для проведения ремонтных работ, а также при восстановлении вспомогательной аппаратуры.

Сокращение коммерческой составляющей потерь: современные возможности

Потери электроэнергии по коммерческой части предполагают использование следующих методов:

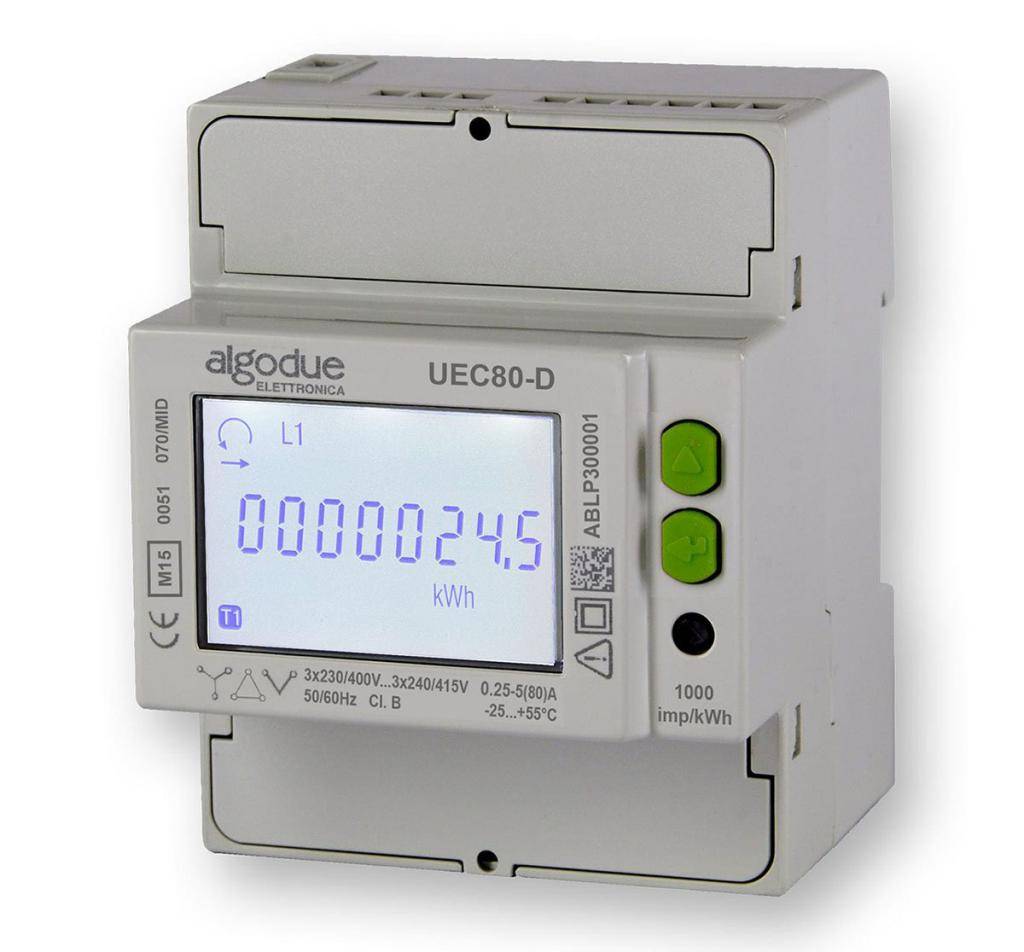

  1. Установка приборов учетов и систем с меньшей погрешностью. На текущий момент оптимальными считаются варианты с классом точности 0,5 S.
  2. Использование автоматизированных систем передачи информации, АСКУЭ, которые призваны убрать сезонные колебания. Контроль за показаниями является условием борьбы с воровством и занижением данных.
  3. Осуществление рейдов по проблемным адресам, которые определяются через систему балансов распределительной сети. Последнее актуально при обвязке абонентов современными учетами.
  4. Применение новых технологий по определению недоучета систем с трансформаторами тока. Специализированные приборы распознают коэффициент смещения тангенса вектора распределения электрической энергии.

Потери электроэнергии в электрических сетях – важный показатель, который обладает существенным потенциалом для коммерческих организаций энергетического бизнеса. Сокращение фактических потерь приводит к росту получаемой прибыли, а это влияет на рентабельность. В заключение необходимо отметить, что оптимальный уровень потерь должен составлять 3-5 % в зависимости от района.

Методика и пример расчета потерь электроэнергии

На практике применяют следующие методики для определения потерь:

  • проведение оперативных вычислений;
  • суточный критерий;
  • вычисление средних нагрузок;
  • анализ наибольших потерь передаваемой мощности в разрезе суток-часов;
  • обращение к обобщенным данным.

Полную информацию по каждой из представленных выше методик, можно найти в нормативных документах.

В завершении приведем пример вычисления затрат в силовом трансформаторе TM 630-6-0,4. Формула для расчета и ее описание приведены ниже, она подходит для большинства видов подобных устройств.


Расчет потерь в силовом трансформаторе

Для понимания процесса следует ознакомиться с основными характеристиками TM 630-6-0,4.


Параметры TM 630/6/0,4

Теперь переходим к расчету.

Итоги расчета

Понятие нормативного показателя

Под этим термином понимается подтвержденная на практике и экономически обоснованная величина потерь за определенный промежуток времени. При утверждении норматива учитываются все рассмотренные ранее составляющие, для каждой из которых проводится отдельный анализ. По их результатам вычисляется фактическое (абсолютное) значение и рассматриваются возможные варианты снижения этого показателя.

Под абсолютными показателями в данном случае понимается разница между переданной потребителю мощностью и технологическими (переменными) потерями. Нормативные значения для последнего параметра вычисляются по соответствующим формулам.

Основные причины потерь электроэнергии

Разобравшись со структурой, перейдем к причинам, вызывающим нецелевой расход в каждой из перечисленных выше категорий. Начнем с составляющих технологического фактора:

  1. Нагрузочные потери, они возникают в ЛЭП, оборудовании и различных элементах электросетей. Такие расходы напрямую зависят от суммарной нагрузки. В данную составляющую входят:
  • Потери в ЛЭП, они напрямую связаны с силой тока. Именно поэтому при передаче электроэнергии на большие расстояния используется принцип повышения в несколько раз, что способствует пропорциональному уменьшению тока, соответственно, и затрат.
  • Расход в трансформаторах, имеющий магнитную и электрическую природу ( ). В качестве примера ниже представлена таблица, в которой приводятся данные затрат на трансформаторах напряжения подстанций в сетях 10 кВ.


Потери в силовых трансформаторах подстанций Нецелевой расход в других элементах не входит в данную категорию, ввиду сложностей таких расчетов и незначительного объема затрат. Для этого предусмотрена следующая составляющая.

  1. Категория условно-постоянных расходов. В нее входят затраты, связанные со штатной эксплуатацией электрооборудования, к таковым относятся:
  • Холостая работа силовых установок.
  • Затраты в оборудовании, обеспечивающем компенсацию реактивной нагрузки.
  • Другие виды затрат в различных устройствах, характеристики которых не зависят от нагрузки. В качестве примера можно привестисиловую изоляцию, приборы учета в сетях 0,38 кВ, змерительные трансформаторы тока, ограничители перенапряжения и т.д.
  1. Климатическая составляющая. Нецелевой расход электроэнергии может быть связан с климатическими условиями характерными для той местности, где проходят ЛЭП. В сетях 6 кВ и выше от этого зависит величина тока утечки в изоляторах. В магистралях от 110 кВ большая доля затрат приходится на коронные разряды, возникновению которых способствует влажность воздуха. Помимо этого в холодное время года для нашего климата характерно такое явление, как обледенение на проводах высоковольтных линий, а также обычных ЛЭП.

    Гололед на ЛЭП

Учитывая последний фактор, следует учитывать затраты электроэнергии на расплавление льда.

Измерение полезного действия

Эксплуатация оборудования при разомкнутом контуре вторичной цепи называется холостым ходом, а с подключением нагрузочного тока – рабочим режимом. В первом контуре цепи поток Ф создает ЭДС самоиндукции, и при разомкнутом вторичном контуре она уравновешивает часть напряжения. Передавая вторичной обмотке нагрузку, можно вызвать образование тока I2, который возбуждает собственный поток Ф2. Суммарный магнитный поток уменьшается, снижая величину ЭДС Е1, а некоторая часть U1 остается несбалансированной.

Одновременно I1 увеличивается и возрастает до прекращения размагничивающего действия тока нагрузки. Это способствует восстановлению Ф приблизительно до исходного значения.

Проводник вторичной обмотки закономерно обладает активным сопротивлением. Если оно растет, I2 и Ф2 уменьшаются, обуславливая увеличение Ф и возрастание ЭДС Е1. В результате баланс U1 и ЭДС Е2 нарушается – разница между ними уменьшается, снижая I2 до такого значения, при котором суммарный магнитный поток вернется к первоначальной величине.

Способ вычисления

Данный процесс способствует практически полному постоянству величин магнитных потоков при эксплуатации трансформатора на холостом ходе и в рабочем режиме. Такое свойство преобразователя энергии называют саморегулирующей способностью, благодаря которой значение нагрузочного тока I1 автоматически корректируется при колебаниях тока нагрузки I2.

Процесс преобразования электроэнергии в трансформаторных узлах сопровождается потерями и отражается на величине КПД, который является отношением отдаваемой активной мощности к потребляемой. Показатель полезного действия отражает соотношение активной мощности на входе и выходе для замкнутой цепи. Его вычисляют по простой формуле:

КПД = (М1 / М2) * 100% или

ƞ = (Р2 / Р1) * 100%, где активную мощность в обмотках входного и исходящего контуров определяют путем измерения.

Упростить процесс замеров можно при включении во вторичную обмотку активного тока нагрузки. Для определяя значение М2 используют амперметр, соединенный с вторичной цепью. Поток рассеивания будет незначительным, что позволяет приблизительно приравнять cos φ в квадрате к единице.

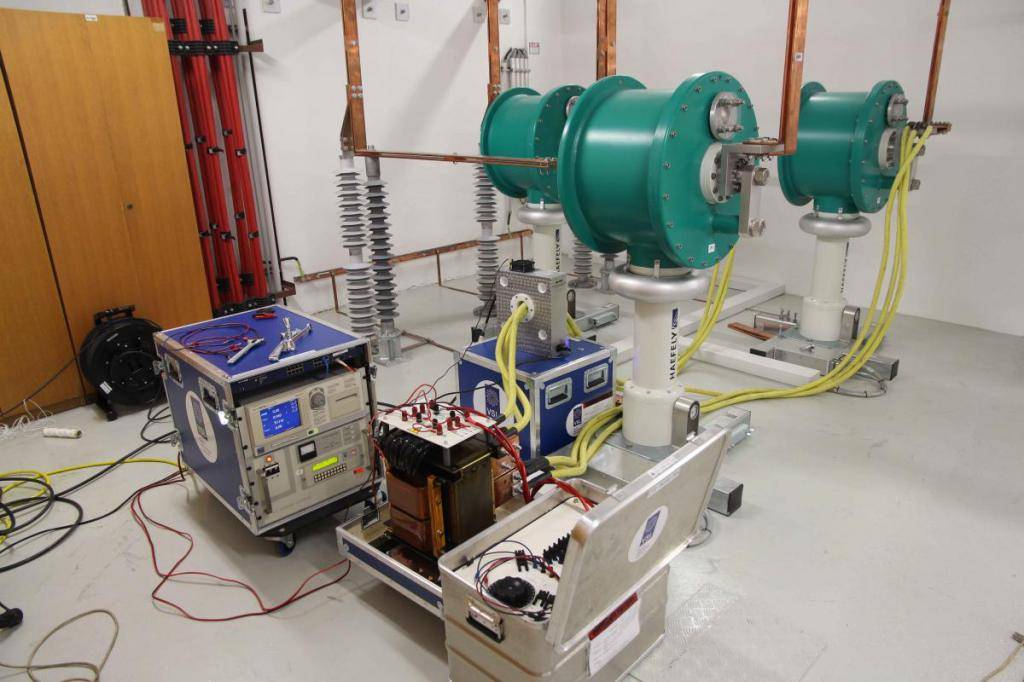

Данный способ вычисление КПД – это метод непосредственных измерений. Такая теория вычислений приводит к погрешностям в расчетах, поскольку КПД высокомощных трансформаторов очень большой и составляет 0,98-0,99%. Несмотря на то, что величины М1 и М2 различаются несущественно, в промышленном оборудовании незначительная разница показаний вызывает существенное искажение значения КПД.

Смысл первого метода заключается в подаче номинального напряжения на первичный контур при разомкнутой вторичной цепи. Энергия тратится на потери в стали, мощность которых можно замерять ваттметром, соединенным с контуром первичной обмотки.

Другой способ состоит в замыкании вторичного контура накоротко и одновременной подаче напряжения на первичную цепь. Включение ваттметра в первую цепь позволяет измерить мощность, отражающую потери медного проводника обмотки.

Групповая обработка прикрепленных файлов

Кому не знакомы авралы в бухгалтерии, когда налоговая требует представить копии всех документов за два-три года? Кто не получал сюрпризов в виде отсутствия документов, когда завтра их нужно уже представлять проверяющим? 1С предлагает прикрепление и хранение копий документов (в том числе со сканера) в базе, а данная обработка решает вопрос их быстрой подборки, сортировки и выгрузки, а также быстрого и эффективного контроля наличия или отсутствия документов в базе с формированием реестров как выгруженных, так и отсутствующих документов. В настоящий момент обработка бесплатна, в дальнейшем планируется платная версия с расширенными возможностями. Скажите решительное «Нет» авралам в бухгалтерии и штрафам за несвоевременное представление документов!

4 стартмани

Расходы на поддержку работы подстанций

К данной категории отнесены затраты электрической энергии на функционирование вспомогательных устройств. Такое оборудование необходимо для нормальной эксплуатации основных узлов, отвечающих за преобразование электроэнергии и ее распределение. Фиксация затрат осуществляется приборами учета. Приведем список основных потребителей, относящихся к данной категории:

  • системы вентиляции и охлаждения трансформаторного оборудования;
  • отопление и вентиляция технологического помещения, а также внутренние осветительные приборы;
  • освещение прилегающих к подстанциям территорий;
  • зарядное оборудование АКБ;
  • оперативные цепи и системы контроля и управления;
  • системы обогрева наружного оборудования, например, модули управления воздушными выключателями;
  • различные виды компрессорного оборудования;
  • вспомогательные механизмы;
  • оборудование для ремонтных работ, аппаратура связи, а также другие приспособления.

Где выполняется расчет?

Расчет потерь электроэнергии в электрических сетях выполняется по следующим направлениям:

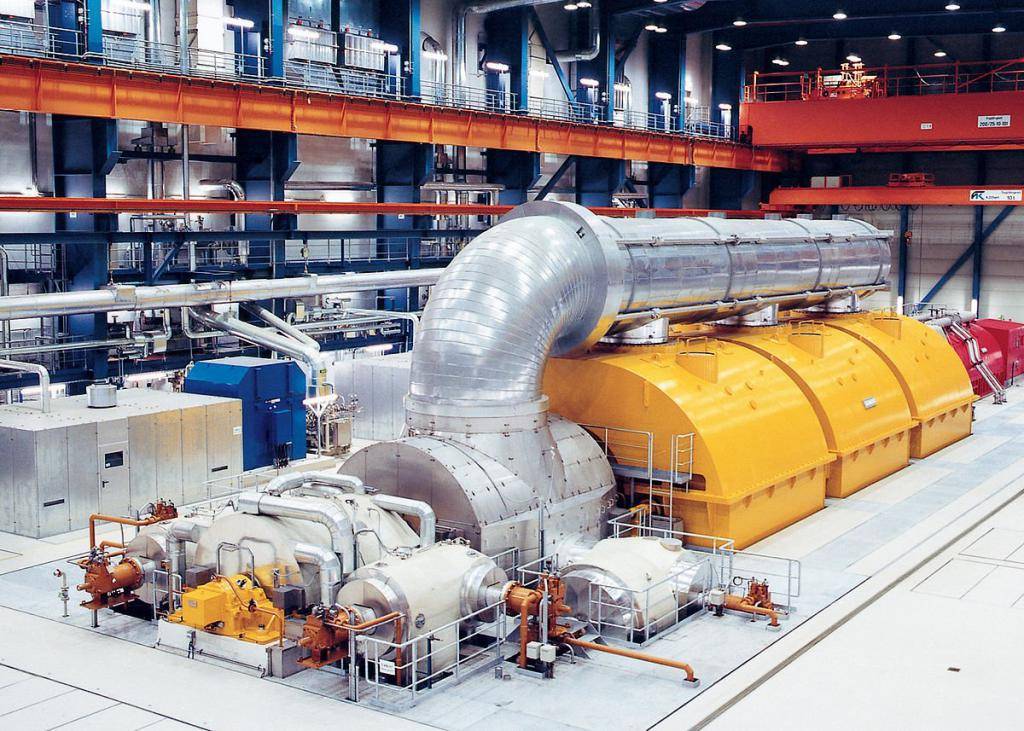

  1. Для предприятий, генерирующих энергию и отдающих в сеть. Уровень зависит от технологии производства, правильности определения собственных нужд, наличия технических и коммерческих учетов. Потери генерации ложатся на коммерческие организации (включаются в стоимость) или добавляются в нормативы и фактические величины на районы или предприятия электрических сетей.
  2. Для высоковольтной сети. Передача на дальние расстояния сопровождается высоким уровнем потерь электроэнергии в линиях и силовом оборудовании подстанций 220/110/35/10 кВ. Рассчитывается путем определения норматива, а в более совершенных системах через приборы электронного учета и автоматизированных систем.
  3. Распределительные сети, где происходит разделение потерь на коммерческие и технические. Именно в этой области сложно прогнозировать уровень величины из-за фактора сложности обвязки абонентов современными системами учета. Потери при передаче электроэнергии рассчитываются по принципу поступило за минусом платы за потребленную электрическую энергию. Определение технической и коммерческой части выполняется через норматив.

Виды и структура

Примерная структура потерь

Потери в электросетях с точки зрения энергосбережения – это разница между отпущенным поставщиком объемом электричества и той энергией, которую по факту получает потребитель. С целью нормирования и подсчета их реальной величины была принята следующая классификация:

  • потери технологического характера;
  • эксплуатационные (коммерческие) издержки;
  • фактические непроизводительные расходы.

Второй фактор – коммерческий – обычно увязывается с такими неустранимыми причинами, как погрешность приборов, измеряющих контролируемые параметры. В нем также учитывается ряд нюансов, касающихся ошибочных снятий показаний по потреблению и хищений энергии.

Коронный разряд на линии ЛЭП

Большую их часть составляют расходы на ионизацию воздуха из-за коронарного разряда (17%). Фактическими называют потери, которые были определены в самом начале – разница между отпущенным продуктом и его потребленным объемом. При их упрощенном расчете иногда две описанные составляющие просто складываются. Однако на практике техника вычисления этого показателя оказывается несколько иной. Для его определения применяется проверенная временем методика расчета потерь в проводах с учетом всех остальных компонентов.

Фактическая их величина согласно специальной формуле равна притоку энергии в сеть за минусом следующих составляющих:

  • полученный частным потребителем объем;
  • перетоки в другие ветви энергосистемы;
  • собственные технологические нужды.

Затем полученный результат делится на поступающий в сеть объем электроэнергии минус потребление в нагрузках, где потери отсутствуют, минус перетоки и собственные нужды. На завершающем этапе расчетной операции итоговая цифра умножается на 100%. Если требуется получить результат в абсолютных значениях, при использовании этого метода ограничиваются расчетами одного только числителя.

Определение нагрузки, обходящейся без непроизводительных расходов (перетоки)

В рассмотренной ранее формуле введено понятие нагрузки без потерь, определяемой посредством приборов коммерческого учета, устанавливаемых на подстанциях. Любое предприятие или государственная организация самостоятельно оплачивают потери в электрической сети, фиксируемые отдельным счетчиком в точке подключения. «Перетоки» также относят к категории расходов энергии без потерь (так удобнее вести расчет). Под ними понимается та ее часть, которая из одной энергосистемы перенаправляется в другую. Для учета этих объемов также применяются отдельные измерительные приборы.

Где выполняется расчет?

Расчет потерь электроэнергии в электрических сетях выполняется по следующим направлениям:

  1. Для предприятий, генерирующих энергию и отдающих в сеть. Уровень зависит от технологии производства, правильности определения собственных нужд, наличия технических и коммерческих учетов. Потери генерации ложатся на коммерческие организации (включаются в стоимость) или добавляются в нормативы и фактические величины на районы или предприятия электрических сетей.
  2. Для высоковольтной сети. Передача на дальние расстояния сопровождается высоким уровнем потерь электроэнергии в линиях и силовом оборудовании подстанций 220/110/35/10 кВ. Рассчитывается путем определения норматива, а в более совершенных системах через приборы электронного учета и автоматизированных систем.
  3. Распределительные сети, где происходит разделение потерь на коммерческие и технические. Именно в этой области сложно прогнозировать уровень величины из-за фактора сложности обвязки абонентов современными системами учета. Потери при передаче электроэнергии рассчитываются по принципу поступило за минусом платы за потребленную электрическую энергию. Определение технической и коммерческой части выполняется через норматив.

Методики расчета технических потерь на предприятиях электроэнергетики

Потери электроэнергии в электрических сетях осуществляется по двум основным методикам:

  1. Расчет и составление норматива потерь, что реализовывается через специальное программное обеспечение, куда закладывается информация по топологии схемы. Согласно последней определяются нормативные величины.
  2. Составление небалансов для каждого элемента электрических сетей. В основе этого метода лежит ежедневное, еженедельное и ежемесячное составление балансов в высоковольтной и распределительных сетях.

Каждый вариант обладает особенностями и эффективностью. Необходимо понимать, что выбор варианта зависит и от финансовой стороны вопроса.
