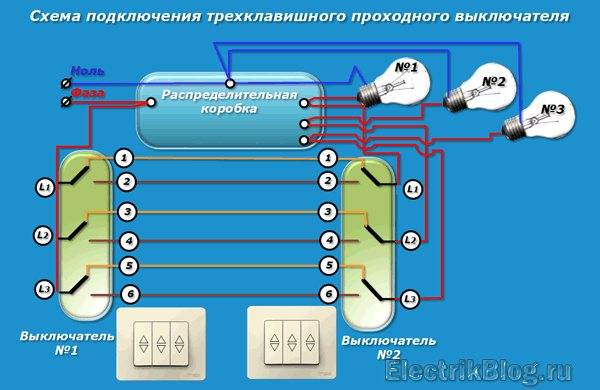

Схема и особенности подключения трехклавишного проходного выключателя

Проводка через распределительную коробку

Лучше той же одной штрабой снова довести все три фазных провода до распределительной коробки, после чего по общей верхней штрабе довести их до ламп. Если делаем проводку к люстре, то последний вариант — наилучший.

Тройной выключатель: схема подключения к люстре

L – фаза к выключателю (красный); далее фаза (желтый, коричневый, розовый ) идет на три группы ламп люстры; N – рабочий ноль (синий), идет сразу на люстру и разводится клеммником люстры по группам; PE – заземление (желто-зеленый), подводится к корпусу люстры

Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Все работы следует проводить при выключенном автоматами питании осветительной сети. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова.

Далее производятся следующие работы:

1. Поиск имеющейся проводки: надо найти распредкоробку, штрабы, которые будут участвовать в проводке. Необходимо разметить стены под обработку. Намечается место для отверстия, куда будет установлен трехклавишный выключатель, и для штрабления проводки к нему и от него.
2. Вскрытие имеющихся каналов и пробивка новых.
3. Прокладка и закрепление кабелей от коробки к месту установки. Должны быть помечены провода под фазу, ноль и землю (если есть). Придерживаться нужно по возможности стандартной расцветки проводов: синий для нулевого, желто-зеленый для заземления и других цветов под фазу.
4. Установка и закрепление подрозетников. Провода проводятся вовнутрь их.

Подключение тройного выключателя

Определение проводов в распределительной коробке, к которым следует подключить проводку. Фаза и ноль находятся индикатором. Они помечаются (изолентой).

Данную работу проводят после того, как при осмотре убедились, что предыдущие действия не нанесли проводке ущерба. После этого включается автомат осветительной сети и определяется фазность проводов распредкоробки, к которым необходимо сделать подключение. Провода маркируются, после чего питание выключается снова.

Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Для проверки правильности подключения снова включают автомат и, убедившись, что все нормально, проверяют фазу на всех проводах. Она должна находиться только на одном фазном проводе, идущем через подрозетник к выключателю. На остальных должен быть ноль: на нулевых проводах, идущих к лампам, на проводах заземления и фазных проводах, идущих от выключателя к лампам, так как они разомкнуты.

1. Снова выключив автомат, можно подключить выключатель, подсоединив провода к клеммам согласно схеме соединения. После этого выключатель можно ставить на его место, закрепив в подрозетнике согласно конструкции.
2. Подключаются провода к патронам ламп или клеммникам люстры. К каждому патрону должно подходить по два провода — ноль и разомкнутая фаза.

Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль (идущие от распредкоробки, синие по норме) и какие — фаза. Цветовая идентификация каждого провода помогает. Но чтобы они правильно подключались, нужно для определения включить автомат и по очереди проверить каждый из них индикатором, включая соответствующую кнопку трехкнопочного переключателя.

После установки и проверки, что подключились все блоки ламп, можно считать работу законченной.

Провеяем качество монтажа

Промежуточная проверка надежности клемм, соответствия проводов и маркировок, отсутствия сгибов, сломов должна проводиться на каждом этапе работы. Контрольная проверка заключается во включении электричества в квартире и поочередного включения каждой клавиши.

• Электрические розетки

• Моментный двигатель: принцип работы, основные характеристики и преимущества

• Для чего нужен автоматический выключатель в квартире

Если свет опять погас, появились искры, неприятный запах или одна клавиша запускает сразу несколько ламп, необходимо вновь разобрать устройство и проверить подключение проводов.

Фотографии трехклавишных выключателей привлекают своей современностью и многофункциональностью, поэтому неудивительно, что многие хотели бы заменить новыми моделями старые экземпляры. Если Вы из их числа, то можете приступать к осуществлению задуманного – вся необходимая информация, подкрепленная схема и рекомендации.

Подключение трехклавишного выключателя

Для осуществления монтажа рассматриваемого аппарата нужно подготовить следующие инструменты.

• плоскую и крестообразную отвертку;
• отвертку с индикацией напряжения;
• стриппер;
• пассатижи;
• изоленту или зажимы.

В распределительную коробку, установленную в комнате, идет от питающей сети двухжильный провод.

К устройству должно подходить 4 провода. Первый – это фаза из питающей сети (идет из распределительной коробки), другие три – от осветительных приборов.

Подключение трехклавишного выключателя (с розеткой и без нее) осуществляется следующим образом:

Перед тем как подключать устройство, важно обеспечить полное обесточивание квартиры. Это необходимое условие при выполнении любых связанных с электричеством работ.
На обратной стороне любого выключателя имеется схема подключения, по которой подсоединяются фазные провода из питающей электросети и от осветительных приборов.
Далее устройство крепится в монтажной коробке при помощи зажимных винтов

Сверху закрепляются клавиши и рамка.
Теперь нужно подсоединенный включатель с тремя клавишами проверить. Включите электричество в квартире и поочередно нажимайте клавиши смонтированного аппарата, проверяя, загораются ли лампочки светильников.

Где применяется и как правильно подключить

Что касается применения, тут нет никаких рамок. Чаще всего такой вариант ставят на лестницах – сверху и снизу, в спальнях – у входа и около кровати, в разных концах коридора, в гостиных и т.д. Выключатели можно использовать везде, где это повысит удобство управления светом. При этом, чтобы система работала правильно, ее надо правильно подключить:

Для начала переключатель разбирается, с задней стороны есть три крепежных элемента. Два из них – это общий контакт, который обязательно надо найти перед подключением. Если схемы на корпусе нет, можно выяснить этот момент с помощью тестера.
На общую клемму подключается фаза. Подводящий провод всегда трехжильный, так как на двухжильном реализовать этот вариант не получится. Остальные два провода присоединяются к другим контактам, их расположение не имеет принципиального значения.
Далее нужно собрать розетку и установить на место. Со вторым выключателем проводится аналогичная работа

Ничего сложного нет, главное – не перепутать расположение проводов.
Очень важно правильно соединить провода в распределительной коробке. Туда должно входить четыре трехжильных кабеля – силовой, два на выключатели и один на люстру

Соединение проводов проводится по схеме, которая дана снизу. Проще всего ориентироваться по цвету изоляции, тогда можно не волноваться, что что-то будет перепутано.

Разобраться в подключении несложно даже тем, у кого нет опыта в электромонтажных работах.

Область применения трехклавишника

Самое очевидное использование 3-х панельного прибора – раздельное управление тремя осветительными устройствами. Такая необходимость в быту – редкость. А в офисных или складских помещениях – вполне реальная ситуация.

Зато в доме или в квартире могут использоваться многорожковые люстры. Хотя они и являются настоящими пожирателями электроэнергии (две лампочки накаливания по 50 ватт дают меньший световой поток, чем одна стоваттная), такие осветительные приборы широко применяются из эстетических соображений. Повысить экономичность и комфортность эксплуатации таких светильников можно применением выключателей с несколькими клавишами. Управляя не люстрой в целом, а отдельными лампами или группами ламп, можно выбрать удобный уровень освещения и не тратить зря электроэнергию.

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Немного теории о проходных выключателях

Назначение проходного выключателя состоит в переключении электрических цепей. Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя.

Схема подключения проходного выключателя с двумя точками управления — Фото

В обоих случаях мы имеем по три контакта и три подходящих провода, и происходит простое переключение контактов. Но в первом случае электрические цепи при нажатии или соединяются, или разъединяются. В проходном же выключателе одновременно размыкается одна и замыкается другая цепь.

Пример функционирования проходного выключателя

Возьмем электрическую цепь, состоящую из лампочки и двух одноклавишных проходных выключателей.

Лампочка не горит, то есть две цепи разорваны. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается. Переходя ко второму выключателю, при нажатии мы, разрывая цепь, гасим лампу и одновременно подготавливаем другую линию, для включения с первого выключателя.

Сущность функционирования такого выключателя состоит в перекидывании контактов — один замыкается, другой размыкается. Проходной выключатель, если не использовать один из контактов, может работать как обычный. Но из финансовых соображений лучше отказаться от этого: обойдется дороже.

Схема подключения

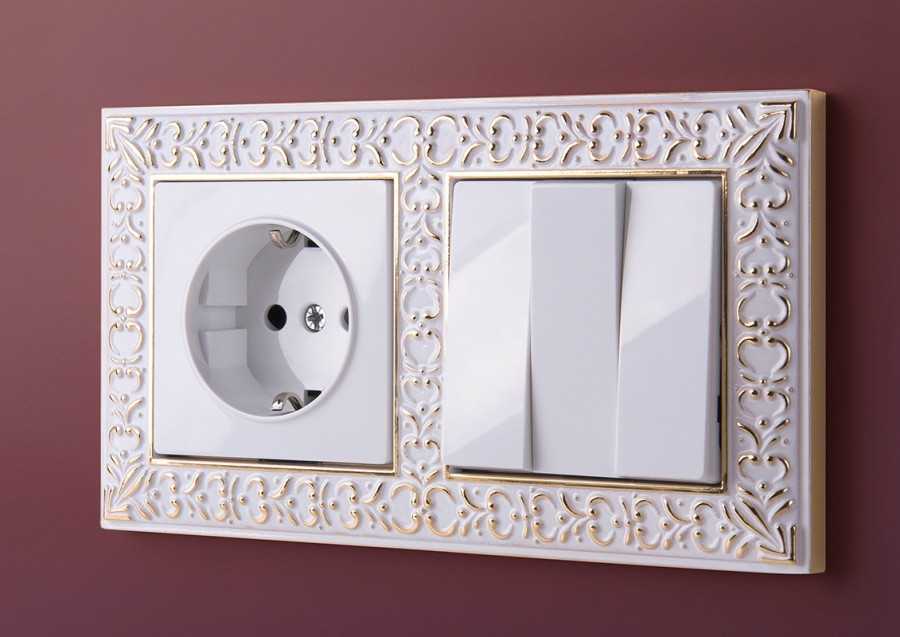

Перед тем как подключить трехклавишный выключатель с розеткой, рекомендуется изучить типовую схему установки тройного выключателя (как с розеткой, так и без нее). В распределительной коробке имеется два провода (нулевой — синего цвета и фазовый — коричневого). Иногда встречаются и другие цвета или даже бесцветные провода. К нулю подключается три нулевых провода от осветительных приборов, а один провод идет на розетку. В квартирах нуль обычно направляют сразу к светильнику, а от стены отходят лишь фазовые провода. Если выключатель оснащен розеткой, то имеется еще один ноль.

На схеме показано, что к выключателю и розетке подводится пять проводов. Если не учитывать розетку, таких проводов будет четыре.

Ниже представлена пошаговая инструкция по подключению тройного выключателя с розеткой:

1. Отключаем электропитание в сети. Для этого используем автомат-выключатель, ответственный за конкретное помещение или все здание в целом. Обесточивание сети — ключевой момент, обеспечивающий безопасность проведения работ.
2. Снимаем старый выключатель. Вначале демонтируем кнопки, затем рамку, а после этого откручиваем винты и достаем выключатель из стены. Высвобождаем провода, после того как слегка ослабили контактные крепления.
3. Ищем фазовый провод. Вновь подключаем напряжение и при помощи индикационной отвертки находим провод, отходящий от электрощита. При нахождении фазы индикатор начнет светиться. Найденный провод помечаем, чтобы в дальнейшем не потерять его.
4. Выполняем подключение для нового выключателя. После нахождения фазы снова обесточиваем сеть и начинаем установку прибора. На обратной стороне выключателя имеется схема подключения, где есть подсказка о местах, к которым нужно присоединить фазу и оставшиеся три провода. Осуществляем подключение в соответствии со схемой.
5. Устанавливаем выключатель и розетку в ниши. Тщательно закручиваем контакты. Блок закрепляем зажимными винтами, устанавливаем облицовочную панель с клавишами.
6. Тестируем систему на работоспособность. Для этого подключаем ток и проверяем работу всех кнопок.

В домах старой планировки установка тройных выключателей возможна только на участках, где стыкуются санузел, коридор и кухня. В комнатах же можно установить только одноклавишные или двухклавишные выключатели. Если все же необходимо установить в этих помещениях тройники, понадобится внести изменения в проводку.

При наличии розетки схема подключения остается практически такой же. Фазовые провода направляются к нужным контактам, а розетка питается от еще одного нуля, а также фазовой перемычки, отходящей от выключателей.

Если внимательно изучить схему, установка трехклавишного выключателя с розеткой не должна вызвать особых сложностей

Во время проведения любых электромонтажных работ рекомендуется уделять особое внимание соблюдению техники безопасности

В последнее время для того чтобы рационально использовать электричество многие планируют подключить трехклавишный выключатель. С его помощью вы легко сможете управлять частями освещения. Больше не нужно чтобы все лампочки горели одновременно. При необходимости теперь включить освещение вы можете в той зоне, где оно будет необходимо. Для реализации этого процесса вам потребуется трехклавишный выключатель.

В этой статье вы узнаете, как подключить трехклавишный выключатель. Для вас мы поместили подробную информацию о его устройство и схеме подключения.

Альтернативные варианты

К таким способам относятся применение снабженных элементами фиксации освещенности и происходящего в помещение движения устройств светодиодного исполнения или специальных реле бистабильной конструкции. Последние более практичны при разном количестве выключателей.

Схема подсоединения двух выключателей на одну лампочку с присутствием датчиков движения из-за множества сопутствующих факторов менее удобна для использования.

Похожие материалы:

• Подключение выключателя с подсветкой
• Схема двухклавишного выключателя на две …
• Подключение датчика движения к …
• Технические характеристики выключателя

← Предыдущая страница

Следующая страница →

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

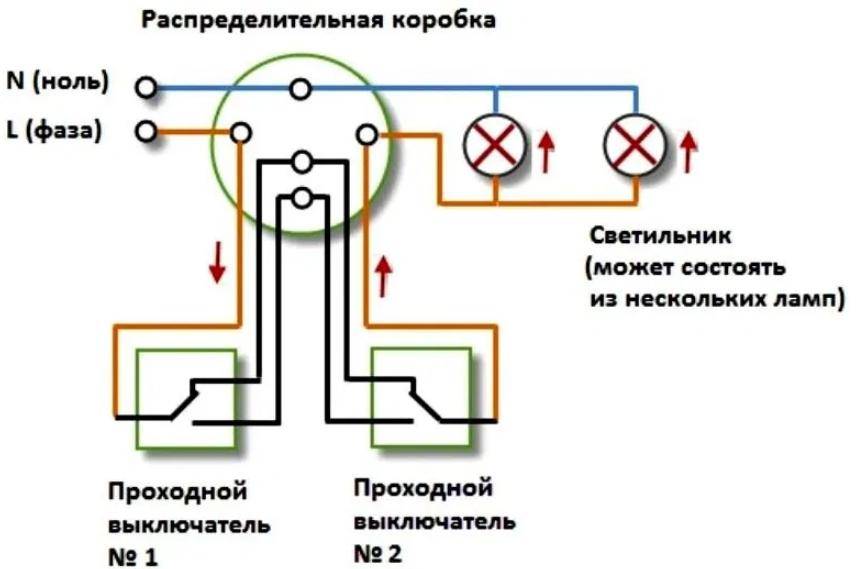

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Выбор сечения проводников

Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.

Сечение проводника, кв.мм	Допустимый ток, А	Допустимая нагрузка при 220 В, Вт
Медь	Алюминий	Медь	Алюминий
1,5	19	—	4100	—
2,5	27	21	5900	4600
4	38	29	8300	6300
6	50	38	11000	8300

Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.

Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.

Проходной выключатель

Проходной выключатель – это аппарат, предназначенный для включения, отключения и переключения электрических цепей. В отличии от обычного выключателя, он имеет три неподвижных контакта, что даёт возможность переключаться между двумя цепями. Такие выключатели используются “в паре”. Они включаются последовательно “в рассечку” цепи и осуществляют расщепление (разделение) фазного провода.

Схема проходного выключателя

Таким образом два выключателя оказываются соединёнными между собой двумя проводами, а не одним. Благодаря этому появляется возможность управления одним осветительным оборудованием от двух разных выключателей. Поэтому целесообразно использовать данный тип выключателя, в длинных коридорах, переходах, лестничных пролётах промышленных и торговых зданий. Удобство заключается в том, что отпадает необходимость возвращаться к выключателю, чтобы отключить свет. В связи с этим проходные выключатели часто устанавливают в спальнях жилых зданий.

Назначение переключателя

Проходной аппарат — электротехнический прибор, служащий для управления энергетическими потребителями из разных мест. Электрические сети в этом случае сложнее традиционных, поскольку требуют установки нескольких коммутационных приборов. Компенсацией неудобств служит возможность регулировать источники освещения. Например, удобно включать или отключать лампочки на каждом этаже в подъезде многоэтажного здания.

В частных домах управлять дворовыми, коридорными и иными светильниками из спальной комнаты при отходе ко сну. Перекидной выключатель отличается от стандартного аналога увеличенным количеством контактных элементов и проводов. Принцип действия у обоих приборов идентичен. У обычного изделия 2 контакта. Включение цепи производится замыканием. При разъединении ток к источникам света не подаётся. Подключить аппарат к сети несложно. Для этого не требуется специальной квалификации исполнителя.

В проходных выключателях бывает от 3 и больше контактов. Классический вариант включает фазу и два вывода. Рабочие положения:

• вводная фаза — выходной контакт 1;
• вводная фаза — выходной контакт 2.

Промежуточные состояния отсутствуют. После переключения соединений устройство исполняет функции коммутатора. Чтобы правильно смонтировать аппарат требуются определённые знания и навыки.

https://youtube.com/watch?v=3yLQJbjN8Eo

Трехклавишный выключатель в быту

На сегодняшний день многие люди используют в своем доме большое количество источников освещения. Их количество иногда и в два раза может превышать потребность человека. После проведения исследований удалось выяснить, что если человек перестанет зажигать лишние лампы, тогда он сможет сэкономить электричество на 30%. С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней.

Устройство трехклавишного выключателя достаточно простое. Но благодаря своей простой конструкции он позволяет решать большинство проблем. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Благодаря ему включать дополнительное освещение вы сможете только при необходимости.

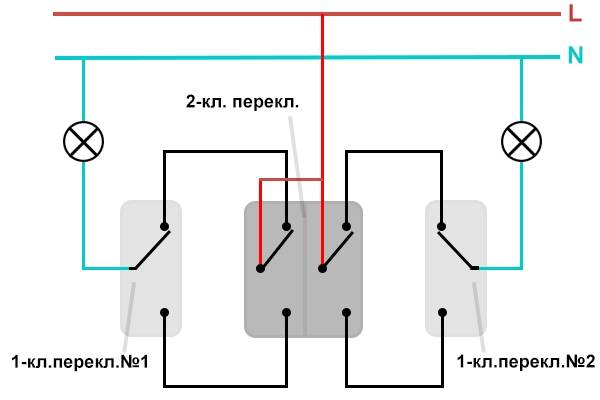

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как перекрестный выключатель всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

• в обычном их две;
• в переходном их три;
• в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Схема управления для двухклавишного проходного выключателя

Принцип действия и схема подключения двухклавишного проходного выключателя аналогично одноклавишным, однако в отличии от предыдущих, данные устройства позволяют управлять освещением в нескольких группах.

Рассмотрим принцип действия данных устройств согласно следующему фото:

В данной схеме смонтировано:

• два двойных проходных выключателя;
• источник питания 220 В (фаза и ноль);
• распределительная коробка, в которой выполняется коммутация;
• 2 группы цепей освещения (для примера это может быть люстра и светодиодная подсветка в зале или комнате).

В данной схеме «0» (при правильной коммутации синего цвета) напрямую из распределительной коробки подключается к одному выходу 1-й и 2-й групп освещения. Далее фазный провод (коричневого цвета) приходит в распределительную коробку и с нее выходит и подключается к выходам №1 и №2 проходного выключателя №1.

Далее выходы из проходного выключателя №1 с номерами №3, 4, 5, 6 выходят в распределительную коробку, в которой они коммутируются с аналогичными выходами №3, 4, 5, 6. Далее с выходов №1 и №2 проходного выключателя №2 фаза уходит на 1-ю и 2-ю группы освещения и подключаются ко второму контакту.

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.

А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Они делятся на обычные (проходные), комбинированные и перекрестные (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой (накладные изделия) и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.

Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Выводы и полезное видео по теме

Как установить одноклавишный накладной выключатель:

Последовательность работ при замене прибора:

Правила и последовательность подключения двухклавишного выключателя:

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и  умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.
