С чего начинать
В независимости от того, какой прибор был вами приобретён, его надо установить в столешницу. Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора шкафа для варочной панели.
Последовательность действий по установке варочной панели.
На заранее выбранное место делаем разметку. Для этого просто переворачиваем панель и обводим контур.
На любом участке разметки делаем отверстие для пилки электролобзика с помощью обычной дрели.
Приступаем к просверливанию контура.
Вот что должно получиться в конце этой операции.
Проверяем качество «посадки» прибора в столешницу
Тут торопиться нельзя, важно точно и досконально вымерить все расстояния, не оставив зазоры.
Места стыков обрабатываются силиконовым герметиком.
Конструкцию прижимаем руками для прочной фиксации.
Переходим к монтажу корпуса прибора к столешнице. Для этого используем специальные скобы
Они могут быть разной формы и размеров, но суть их установки заключается в том, что в них есть две прорези. Через одну скоба крепится к столешнице, через вторую − к плите.
Полностью установленная варочная панель выглядит вот так.
Видео: как своими руками правильно провести установку варочной панели в столешницу
Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та кухонная мебель, которая будет находиться в непосредственной близости к плите.
Watch this video on YouTube
Уникальная инженерная доска Bentline SUPERBASE
Массивная доска — популярное напольное покрытие, которое часто выбирают, однако у этого покрытия есть свои недостатки: в условиях российского климата доска нередко начинает усыхать, что приводит к короблению, появлению щелей и трещинам. При этом, чем толще доски, тем большие усилия возникают при их усыхании.
Но решение есть – это совершенный вариант инженерной доски с уникальной конструкцией и системой крепления SUPERBASE!
Инженерная доска Bentline имеет 2-х слойную конструкцию, c креплением SUPERBASE, которого нет больше ни у одного производителя. Оно специально разработано для условий отечественного климата с резкими перепадами влажностно-температурного режима.
Процесс подключения электрической поверхности для варки
Если потребитель решил подключить сложную и мощную бытовую технику к сети электроснабжения своими руками, то он должен обладать элементарными знаниями в области электромонтажных работ. В противном случае во избежание негативных последствий, следует пригласить специалиста. Поэтому мы не будем описывать, какие инструменты необходимо использовать при подключении электрической варочной панели и предоставлять пошаговую инструкцию проведения монтажных работ. А также будем считать, что силовой кабель с заземлением уже проложен до места установки устройства. Итак, приступаем! Начнем с монтажа силовой розетки.
Силовая розетка
Выбор и установка силовой розетки и вилки — это важнейшая часть всего процесса подключения мощной бытовой техники. Штепсельное соединение должно выдерживать максимально возможный ток потребления. Конструкция и другие особенности розетки и вилки не имеют значения. Для однофазной сети силовая розетка и вилка имеет по три контакта, а для трехфазной по пять. На следующем рисунке представлены оба типа штепсельных соединений для подключения мощной бытовой техники.
Монтаж силовой розетки и вилки осуществляется по общим правилам проведения электромонтажных работ. Главное, соблюдать полярность подключения и не перепутать фазы с нулевыми проводниками и заземлением. Если вы неуверенны, какой из проводников является фазой, а какой нулем и заземлением необходимо использовать индикаторную отвертку или мультиметр. После установки силовой розетки и соединения кабеля варочной панели с вилкой, необходимо выполнить определенные манипуляции в клеммной коробке устройства. Этому посвящен следующий раздел статьи.

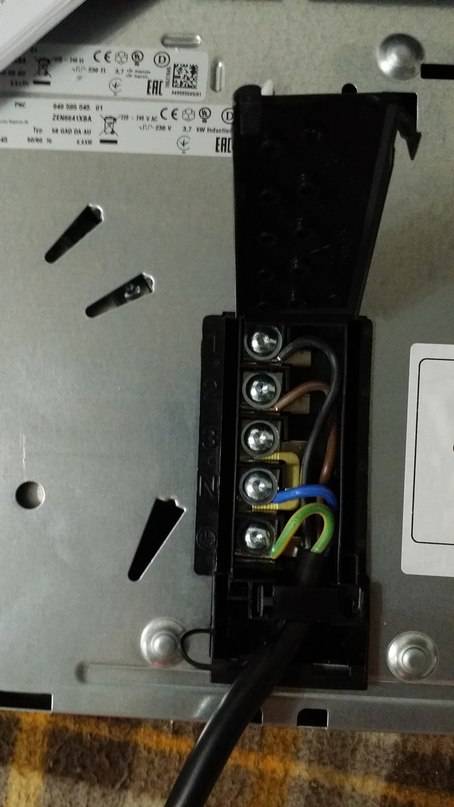

Клеммы подключения
У разных моделей варочных поверхностей клеммные коробки могут иметь различное конструктивное исполнение, но все они, в обязательном порядке, снабжены контактами для подключения следующих жил силового кабеля.

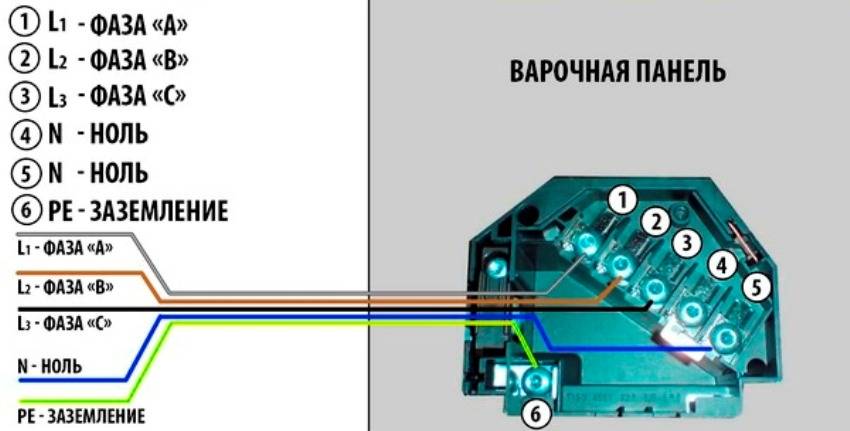

- Фазные выводы для подключения электропитания L1, L2 и L3.
- Контакт для подключения рабочего нулевого проводника N.
- Вывод для подключения защитного заземления PE.
Как уже было сказано выше, для подключения панелей к однофазной сети необходимо установить специальные перемычки на фазные контакты. Для двухфазной сети устанавливается одна перемычка. Два нулевых проводника перемыкаются для любого соединения. На нижеприведенном рисунке представлена схема установки перемычек для всех видов электрических сетей.
Чаще всего перемычки входят в комплект поставки варочных панелей
Важно правильно их установить и не перепутать контакты. В противном случае может произойти короткое замыкание или панель просто не будет работать
На нижнем фото показан самый распространенный вариант соединений внутри клеммной коробки варочной поверхности для однофазной электропроводки.

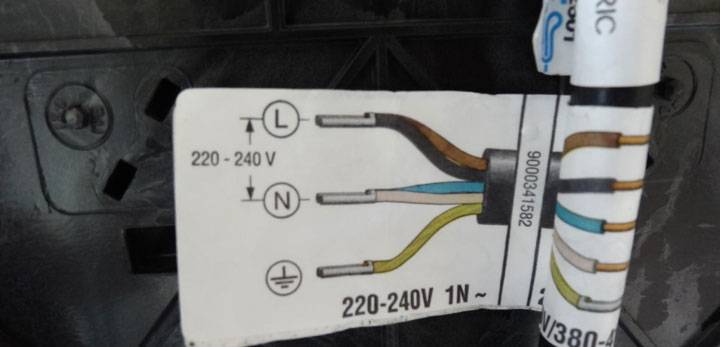

Перед выполнением манипуляций с клеммами подключения устройства следует изучить инструкцию по подключению приобретенной техники. На корпусе большинства моделей варочных поверхностей также представлена подробная схема подключения, вид клемм и расположение перемычек для разных вариантов соединения. Это позволит избежать основных ошибок при подключении панелей, о которых мы расскажем ниже.
Индукционные панели
Теперь можно сказать и о подключении индукционных плит, которые также называются духовыми шкафами. Их также можно обнаружить на некоторых кухнях, так что их покупателям тоже потребуется некоторая помощь и знания при осуществлении подключения таких устройств к своей квартирной электросети.
Принципиальных различий между подключением индукционных плит и варочных панелей нет. Читатель сможет сам в этом убедиться, прочитав нижеприведённую инструкцию:
Шнуры тут тоже могут быть четырёхжильными или трёхжильными. В том случае, если пользователь приобрёл индукционную варочную панель, рекомендуется приобрести шнур питания, который будет подходить для розетки на кухне. Он может быть рассчитан на 220 или 240 вольт;
Понадобится открыть панель доступа. На задней стороне приобретённой электроплиты есть небольшой прямоугольник. Он скрыт под металлической пластиной, которую потребуется снять. Трудностей с этим не возникнет — в этом деле поможет обычная отвёртка;
После того как металлическая пластина будет снята, нужно будет найти клеммы. Зажим кабеля потребуется вставить в получившееся отверстие. Шнур кабеля будет удерживаться с помощью имеющихся зажимов. Таким образом, электрический провод не выпадет. После проделанных манипуляций нужно будет через кабельный режим пропустить шнур. Не надо затягивать винты сразу;
Подключение фаз осуществляется по принципу, который аналогичен принципу подключения варочной панели
Он был описан выше в статье;
Обязательно следует обратить внимание на процесс совмещения шнуров. Понять, какой провод за что отвечает, можно по его цвету
В индукционных панелях имеется провода трёх цветов: синий — нейтральный, зелёный обозначает заземление, а красный или чёрный цвет указывает на фазы. Сначала нужно подсоединить зелёный провод, затем синий, а потом уже подключать провода фаз.
Для того чтобы лучше понять то, как следует подключать индукционные варочные панели, читатель может ознакомиться с видео далее в статье:
Подключение варочной поверхности к электросети: однофазный и двухфазный вариант
Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.
Схема подключения варочной поверхности — однофазный вариант
Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.
Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.
В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.
В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.
Двухфазная схема подключения элетропплиты 380 В
Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.
Как подключить варочную панель к электросети трехфазной (380 В)
Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²
Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока
В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5
Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.
Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.
При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.
Подключение устройства к трехфазной сети 380 В
Кабель для электроплиты и варочной панели
Подключение варочной панели производят строго по инструкции. Если сечение проводов и розетка неправильно подобраны, а панель неверно подсоединили, то это может привести к пожару.
Согласно требованиям ПЭУ (правила устройства электроустановок), кабель для варочной панели может быть только медным. Алюминиевый разрешается прокладывать только если его сечение — 16 кв. мм и более. К квартирам это не относится.
Электрические панели удобны тем, что быстро нагреваются. Это происходит за счет мощности, которая достигает 7 кВт и более. Именно поэтому многие модели можно подключать к сети как 220 В, так и 380 В.
Требования, которым должен соответствовать электрокабель
Не всегда в комплекте с электрической плитой идет кабель — в этом случае его придется покупать отдельно
Но как его выбрать? На какие моменты обратить внимание?. Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:
Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:
- Мощность. Она указана в техпаспорте. Именно от мощности зависит сечение провода, точнее то, каким оно должно быть. Если мощность прибора, подключенного к однофазной сети не более 3 кВт, то размер сечения, который подойдет в этом случае, составляет 1,5 кв. мм, для мощности 3-5 кВт — 2,5 кв. мм, 7,5-10 кВт — 6 кв. мм. Если подключение происходит к трехфазной сети, а мощность не более 5 кВт, то размер сечения будет 1,5 кв. мм, при мощности в 10 кВт необходим проводник диаметром 2,5 кв. мм.
- Фазность подключения. Этот фактор зависит от количества жил кабеля. Он бывает трехжильным или пятижильным. Количество жил кабеля зависит от сети электропитания в доме, а сеть бывает однофазной или трехфазной. Для однофазной сети кабель должен иметь три жилы (нулевую, фазную и жилу заземления). А для трехфазной сети провод состоит из пяти жил (нулевой, заземляющей и трех фазных).
Технические характеристики, влияющие на подключение варочной панели к сети
При выборе варочной панели мало кто уделяет внимание требованиям по электропитанию. Однако это важнейшая характеристика, поскольку при монтаже современной техники в старых домах зачастую возникают проблемы с электропроводкой
Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством. Большую роль играет количество фаз и наличие заземляющего контура.
Варочные панели бывают разными и различаются они по типу нагревательного элемента:
- ТЭНы;
- газовые;
- индукционные;
- комбинированные (электрические и газовые конфорки).
Также варочная панель может идти в комплекте с духовым шкафом, что смотрится гармонично и современно.
Варочная поверхность подключается к выделенной электролинии с розеткой и заземлением. Розетка должна выдерживать ток 32-40 А, а подключаемый кабель должен быть трехжильным с сечением не менее 4 кв. мм. В городских квартирах практически везде используются комбинированные или газовые варочные панели. Индукционные и ТЭНовые используют в домах, где невозможно подключиться к газовой магистрали.

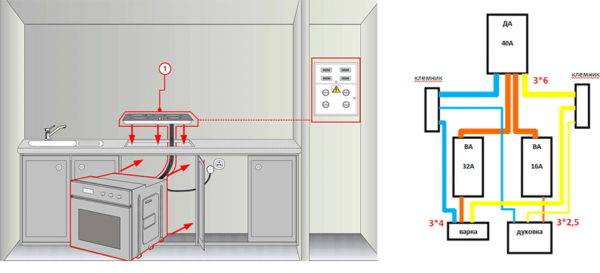

Варианты подключения: напрямую, розетка с вилкой или клеммная колодка в распределительной коробке
Человеку, разбирающемуся в электричестве и соблюдающему технику безопасности, не составит труда самому подключить варочную плиту. Перед тем как встроить прибор, надо поставить столешницу, подвести отдельную электролинию с заземлением. Лишь после можно начинать монтаж и подсоединение техники к сети. Подключают каждую модель варочной панели Bosch (Бош), Electrolux (Электролюкс), Hansa, Weissgauff и другие так, как указано в инструкции по эксплуатации.

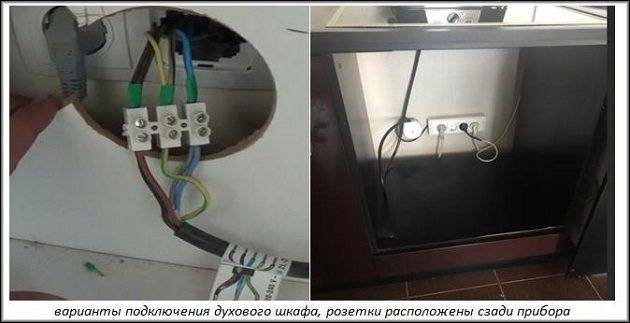

Для подсоединения духового шкафа и варочной панели к электросети выбирают один из способов:
- к розетке необходимой мощности;
- напрямую к линии, идущей от электрощитка;
- на клеммную колодку, которая закреплена недалеко от прибора в распаечной коробке;
- к автомату, установленному вблизи в специальном щитке;
- с помощью сетевого шнура.
Подключиться напрямую можно только, если длины кабеля хватает от стены до прибора.
Кабель должен соответствовать мощности варочной панели
Какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности
Основная характеристика электроплиты индукционного типа — это мощность энергопотребления. Этот параметр заметно отличается от показателей других бытовых приборов. Стандартной для индукционной плиты считается мощность 7,2 кВт.
Это максимальный уровень, достигаемый одновременным включением всех конфорок на полную степень нагрева. Ежедневное пользование одной – двумя конфорками составляет рабочую нагрузку сети электропитания в пределах 3,5 кВт.
Однако в таких вопросах учитывается максимальный уровень, которому и должны соответствовать технические возможности домашней электросети.
В договоре с поставщиком ресурса указан номинал присоединяемой мощности. Потребитель заранее определяет необходимый номинал исходя из суммарной мощности приборов, предполагаемых к использованию. Это имеет особое значение для негазифицированных домов. Для потребителей без газоснабжения изначально проектируется мощность в пределах от 9 до 15 кВт.
После точки ввода или электрощита начинается домашняя электросеть. Этот щит называют еще распределительным, потому что от него по всей квартире прокладывается кабель разной нагрузочной мощности.
На линии освещения используют кабель с сечением провода и нагрузкой, достаточной для питания приборов до 3 кВт суммарной мощности. Для электрификации кухни в современных новостройках всегда ведут отдельную линию кабелем повышенной мощности — до 9 кВт и даже с запасом.
Владельцы старых «хрущевок» и частных домов вопрос приобретения индукционной плиты решают комплексно. Изучают проектную документацию на предмет разрешенной мощности электроснабжения. При необходимости проводят к месту установки плиты или варочной панели отдельную питающую линию с использованием кабеля мощностью 7,5 кВт и сечением провода от 3-х мм.
Руководство по самостоятельной установке электрической варочной панели
Подключение варочной панели чаще всего состоит из пяти контактов. К первым трем из них следует подключить провод фазы, которые чаще всего имеет серую изоляцию. А последующие два контакта подключаются так:
- при помощи специальной перемычки зафиксируйте на них нулевой провод;
- приступайте к установке заземления. При этом разъем в данном случае отмечается отдельно, нужно лишь зафиксировать проводок под заранее подготовленный болт.
Если же вы проводите подключение в помещении с питанием 380 вольт, то варочную панель следует подключать к трем фазам, убрав при этом перемычки первого, второго, третьего и четвертого контакта, присоединив к ним три разноименные фазы. А к пятому контакту следует подсоединить нулевой провод. Таким образом вы сможете рассредоточить напряжение и обеспечить максимальный уровень безопасности в плане возгорания и других проблем, связанных с электрикой.
Подключение розетки своими руками
Теперь нужно подключить розетку, и это тоже можно сделать самостоятельно. Двухпроводной кабель просто соединяется и служит достаточно длительный срок. Если же он оснащен тремя проводами, третий из которых относится к заземлению, то нужно вдобавок соединить провода заземления. Для такой работы потребуется следующий набор инструментов:
- кусачки;
- пассатижи;
- нож:
- изолента;
- индикатор напряжения.
Чтобы правильно выбрать и поставить нужную розетку для работы варочной панели, примите во внимание такие советы и рекомендации:
- розетка должна быть сделана из качественного сырья и способна обеспечивать надежный контакт;
- количество контактов должно совпадать с количеством жил на проводе. Никогда не соединяйте провода, чтобы подключать их к одному контакту;
- при подключении розетки допускается применять только медный кабель;
- розетку нужно ставить на ровную поверхность и негорючую;
- при кирпичной стене розетку лучше ставить на специальную подкладку, чтобы она при установке не треснула;
- не устанавливайте розетки рядом с горячими поверхностями, трубами, оконными или дверными проемами или рукомойниками;
- когда вы меняете старую розетку на новую, смотрите, чтобы изоляция проводов не была нарушена и не было следов перегрева кабеля;
- провода, имеющие много жил, следует пропаять при помощи паяльника в местах крепления с контактами розетки;
- после того как розетка установлена, следует убедиться в том, что провода подключены правильно, используйте мультиметр на предмет отсутствия короткого замыкания.
Далее следует подключить автоматический выключатель, который располагается в распределительном щитке и проверить наличие напряжение на разных фазных контактах при помощи мультиметра.
Пошаговая инструкция по подключению варочной панели
Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.
Выбор розетки и вилки для варочной панели
Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.
Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.
Заранее нужно купить все необходимое для подключения
Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.
У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям
Есть два выхода из такой ситуации.
Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.
Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно
Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.
Кабель лучше выбирать с запасом по мощности
Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.
Кабель должен проходить в отдельной штробе
В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.
Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления
Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен
Порядок подключения проводов к дифавтомату
Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

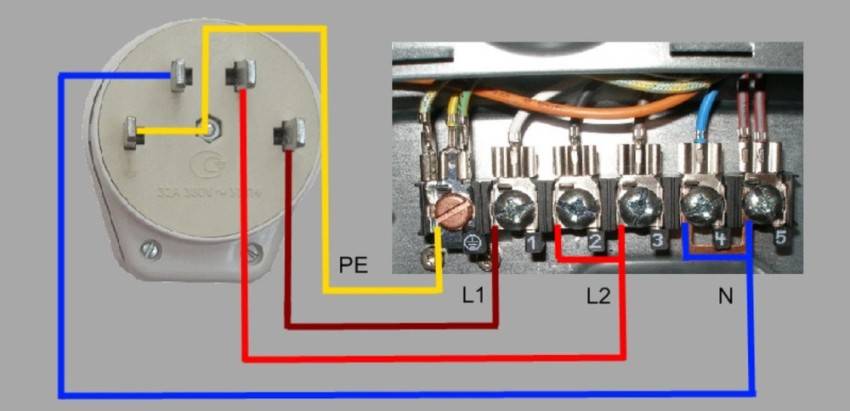

Схема подключения к розетке
Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.
Вилку разбирают, чтобы подключить провод
Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.
Перед подключением провода опрессовывают

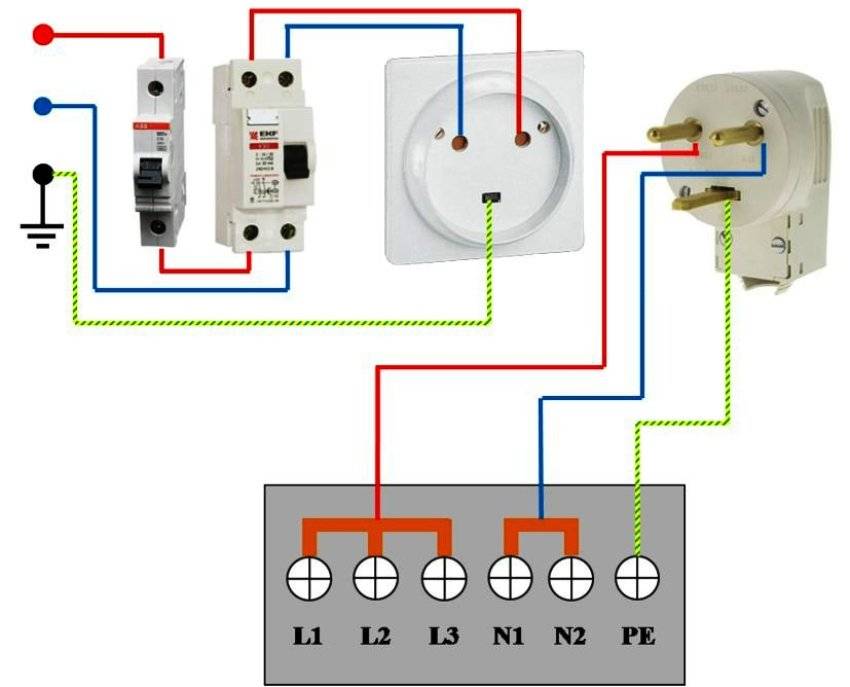

Схема подключения розетки и вилки варочной панели
После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.
Розетка и вилка
Если для варочной панели кабель не будет подводиться напрямую, необходимо установить отдельную розетку. Пользоваться техникой и обслуживать ее удобнее при наличии вилки, особенно когда приходится делать влажную уборку. На это время прибор обязательно обесточивают. При отсутствии розетки приходиться отключать, а потом опять включать автомат.
Устанавливают розетку на удобной высоте. Специалисты советуют сделать так, чтобы она находилась от пола на расстоянии до 90 см. Подрозетник не должен быть на одинаковом уровне с техникой. Его размещают слева или справа от панели. Если предстоит поставить духовой шкаф, то розетку для него надо ставить ниже его уровня. Очень близко к поверхности пола делать запрещается, всегда существует вероятность прорыва водопровода.
Какая розетка у варочной панели должна быть? Приборы небольшой мощности (до 3.5кВт), такие в основном оснащены двумя конфорками, разрешено подключать через евророзетку и соответствующую ей вилку. Но скорее всего она будет сильно греться, все время работая на свою обычную мощность 16 А. Также если был взят провод 3-6 мм2, будет сложно его завести на контакты вилки. Потому лучше всего воспользоваться специальной розеткой до 40А и вилкой для электрических плит.
Перед тем как остановить свой выбор на конкретном виде варочной панели, нужно грамотно рассчитать электрическую проводку, купить нужные кабель, вилку и розетку, которые смогут выдерживать существенные нагрузки. Не забыть приобрести устройство защитного отключения. В отличии от новостроек в старых домах провода не рассчитаны на большое количество бытовой техники и их мощность. В результате неправильной эксплуатации варочной панели постоянно срабатывает автомат. Если же будет поставлено УЗО с завышенным номиналом, это приведет к сильному нагреванию проводов, может случиться пожар. Обязательно наличие в распределительном щите контура заземления.
При грамотном выборе вилки и розетки для варочной панели и их подсоединении техника будет работать без перебоев, безопасность использования гарантирована. Все работы, связанные с электричеством небезопасны. Если у того, кто хочет самостоятельно подсоединить прибор к электросети, отсутствует уверенность в своих знаниях и умении правильно выполнить данную работу, стоит поручить ее опытному специалисту.
Топ-10 индукционных варочных панелей
Существующие технические требования
Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.
Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.
Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5–7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.
Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.
Если вы проживаете в хрущевке, то устанавливать мощную варочную панель без монтажа новой электрической проводки, замены предохранительной арматуры и получения согласия у уполномоченных организаций запрещается. Это же касается и старых деревенских домов.
Обзор цен на розетки
Сегодня приобрести розетку для плиты можно практически в любом отделе электротоваров. Стоимость их несколько выше, чем у обычных бытовых розеток, что связано со сложностью их конструкции. Стоимость модели среднего ценового сегмента колеблется в диапазоне 400 рублей.
- Москва и Киев – 420 руб.
- Самара – 405 руб.
- Екатеринбург и Воронеж – 400 руб.
Но для дизайнерских розеток, от известных западных производителей, цена может достигать нескольких тысячей рублей. Среди них имеются настоящие шедевры, выполненные под мрамор, натуральное дерево, стилизованные под хай-тек. Это позволяет с успехом вписать их в любые варианты интерьерной отделки вашей кухни. Точно также можно найти в продаже и бюджетные варианты «Мэйд-ин-Чина», стоимостью порядка 150-250 рублей.
Как действовать?
Любой из описанных ниже шагов вы предпримете на свой страх и риск. Администрация сайта не несет ответственности за любые негативные последствия, связанные с такой установкой. Для работы понадобятся:
- лобзик (можно заменить на циркулярную пилу);
- ФУМ-лента;
- ключи монтажные разводные;
- раствор туалетного мыла.
Чтобы правильно подключить варочную поверхность, сначала требуется выбрать место монтажа. Чаще всего стараются приблизить оборудование к газовым магистралям. Но если предстоит (или возможна) перепланировка, используют сильфонные гофрированные шланги. Далее режущим инструментом в столешнице готовят отверстие необходимого размера. Удаляют всю пыль и оставшиеся опилки.
Следующий шаг — наклеивание по периметру выемки особой поролоновой ленты. Она или берется из комплекта поставки или покупается отдельно в специализированных магазинах газового оборудования.
Далее требуется подсоединить один из концов гибкого шланга к магистральной трубе либо к баллону. Противоположный конец соединяют с входным каналом варочной поверхности.Необходимое отверстие находится в нижней части бытового прибора.
Потому при подсоединении газовых шлангов к встраиваемой модели надо открыть двери и убрать полки на соответствующем шкафу. Шланг прикручивают плотно, его необходимо герметизировать его ФУМ-лентой. Далее прокручивают вентиль в положение «полностью открыто». Конфорки при этом не разжигают.
Надо покрыть все места соединений мыльным раствором. В норме никаких пузырьков появляться не должно. Но предположим, пена все же появилась. Тогда надо вновь подкручивать гайку в проблемном месте. Затем снова проверяют его при помощи пены. Процедуру повторяют до тех пор, пока не перестанут появляться даже небольшие пузырьки газа.
В большинство стандартных комплектов входят жиклеры двух типов. Тот, у которого отверстие потолще — для магистрального газа. Тот, у которого вход меньше по размеру — для подсоединения к баллонам. Всегда по умолчанию ставится именно жиклер для стыковки с газопроводом. Если есть необходимость сменить его, используют также ключи, идущие в комплекте.
Газовые панели с электроподжигом надо будет присоединить к электросети. Недалеко от бытового прибора нужно поставить розетку. Ее допустимая нагрузка определяется очень тщательно. В идеале через эту розетку должен свободно течь не только предельный потребляемый ток, следует обеспечить запас где-то 20% по мощности. Варочные поверхности всегда монтируют в толстые столешницы (слой дерева минимум 3,8 см).
Если попытаться установить панель на тонком основании, система может подвести внезапно. Согласно стандартным правилам, варочные панели с электрическим поджигом устанавливают при помощи любых шлангов, кроме имеющих оплетку из металла. Какими бы хорошими ни были такие рукава, они могут привести к возгоранию и взрыву газа, если случится короткое замыкание.
О том, как правильно подключить газ к варочной панели, смотрите в следующем видео.
Выбор и установка автомата
Можно устанавливать для защиты от токового пробоя на корпусе устройство УЗО вместе с одним или несколькими автоматами. Дифференциальный автомат (дифавтомат) представляет собой прибор с этими элементами уже скомпонованными в одном корпусе. Устройство защищает человека от удара током и одновременно предохраняет линию от перегрузки.
Дифавтомат стоит дороже, но для бытового использования можно применить сочетание УЗО с автоматическим выключателем. Для панелей мощностью до 4 кВт выбирают автоматы на 20 А, больше — на 32 А с дифференциальной силой тока отключения на 30 мА.
Предохранительный комплект монтируют после выхода со счетчика. Для соединения используют провода аналогичного сечения, которые применялись для разводки проводки.
Рейтинг лучших индукционных варочных панелей
Индукционные панели на четыре конфорки экономно расходуют электрическую энергию. Они отличаются высокой безопасностью. При хорошем обращении и уходе прослужат не один год. Представленный ниже обзор 4-х конфорочных приборов поможет определиться с выбором оптимальной модели.
Electrolux EHH 56240 IK
Модель со стеклокерамической поверхностью и передним расположением панели управления. Есть сенсорные переключатели, кнопочное управление, кнопка блокировки панели, защитное отключение, индикатор остаточного тепла.
Electrolux IPE 6453 KF
Прибор с передним расположением панели, сенсорными переключателями и слайдерным типом сенсорного управления. Есть кнопка блокировки панели, таймер конфорок, защитное отключение, индикатор остаточного тепла. Автоматическая функция – распознавание наличия посуды.
Haier HHX-Y64NFB
У модели расположение панели управления – спереди, переключатели – сенсорные, тип управления – кнопочный. Есть индикатор остаточного тепла, защитное отключение, кнопка блокировки панели, таймер конфорок.
Bosch PUE611FB1E
Техника линейки Serie 6 с передним расположением панели управления. У нее сенсорные переключатели, кнопочный тип сенсорного управления. Есть звуковой таймер с отключением конфорок, кнопка блокировки панели, индикатор остаточного тепла, защитное отключение, автоматическое распознавание наличия посуды.
Weissgauff HI 641 BSC
Прибор с передним расположением панели управления, сенсорными переключателями, слайдерным управлением. Есть кнопка блокировки панели, звуковой таймер с отключением конфорок, индикатор остаточного тепла, защитное отключение, автоматическое распознавание наличия посуды.
