Подача воды поверхностным насосом
Устанавливаются поверхностные насосы вне колодца, это недорогие, надежные устройства, но подходят больше для эксплуатации летом.
Устанавливается рядом с колодцем в который опускается шланг. Насос подключается к электросети.
Чтобы сделать независимую подачу воды в дом потребуется:
- Поверхностный насос.
- Гидробак.
- Реле давления.
- Дополнительные монтажные элементы.
При наличии бака можно делать запас воды и сама система не будет работать вхолостую, что значительно продлит работу насоса. Если в гидробаке нет манометра его ставят отдельно.
Гидробак или бочка-бак
Вместо гидроаккумулятора с поверхностным насосом можно поставить обычную пластиковую бак-бочку. Устанавливают ее на подставке, как можно выше от земли, чтобы в доме был хороший напор.
Чтобы систему сделать автоматической в накопительном баке монтируют поплавковый датчик, он показывает уровень воды и, если он существенно снизился, пересылает сигнал к переключателю. Тогда насос начинает работать до заполнения бака.
Где устанавливают? Требования к установке бака:
- Близко к воде.
- Поверхностный насос помещают в укрытие. Для летнего использования достаточно сделать оголовок (крышу), но для круглогодичного потребуется постройка теплого, отапливаемого помещения.
- Место где стоит насос, должно быть хорошо вентилируемое, с небольшим уровнем влажности, чтобы металл не подвергался коррозии.
- Помещение удаляют от дома и от соседей, поверхностный насос работает шумно и даже в подвальном помещении без звукоизоляции не обойтись.
Для круглогодичного использования поверхностного насоса лучше построить рядом с колодцем мини-котельную.
Как подключить
Хлопот с поверхностной конструкцией меньше, чем с погружной, но потребуется соблюсти ряд условий, чтобы работа была эффективной.
Список необходимых материалов и инструментов:·
- Трубы, идущие от насоса к баку.
- Штуцер (соединяет шланг и насос).
- Адаптер 2-го входа.
- Шланги: заборный и для полива.
- Обратный клапан и фильтр.
- Разнообразный крепеж.
Если система оборудуется гидробаком покупают манометр, реле давления. Поплавковый датчик нужен при установке накопительного бака.
Из инструментов потребуется:
- набор гаечных, разводных ключей;
- рулетка;
- изоляционные материалы;
- строительный уровень;
- прибор для пайки пластиковых труб и пр.
Монтаж основания
Всю установку с насосом крепят на прочную, стабильную основу, чтобы исключить малейший крен или вибрацию. В качестве подложки может быть полка из массива дерева, крепеж на кирпичную или бетонную стену с помощью металлических кронштейнов.
Чтобы закрепить используют анкерные болты, а под корпус лучше поместить резиновую прокладку. Она выступает как амортизатор и гасит вибрацию.
Подающий шланг
К нему с одной (нижней) стороны крепят обратный клапан, фильтр при помощи муфты с наружной резьбой. Можно купить готовую конструкцию с фильтром грубой очистки.
Верхний конец шланга или трубы на 32 мм прикрепляют к насосу при помощи штуцера. Готовый шланг опускают в колодец, обратный клапан должен погружаться в воду на 30-50 см.
Монтаж к водопроводу
Когда разводка по дому сделана, насос с гидробочкой смонтирован, нужно помнить, что горизонтальная часть шланга ставится с небольшим уклоном. Все соединения, сделанные на резьбе герметизируют при помощи ФУМ-ленты.
Трубы от насоса к дому можно сделать поверхностные или проложить в землю с обязательным утеплением.

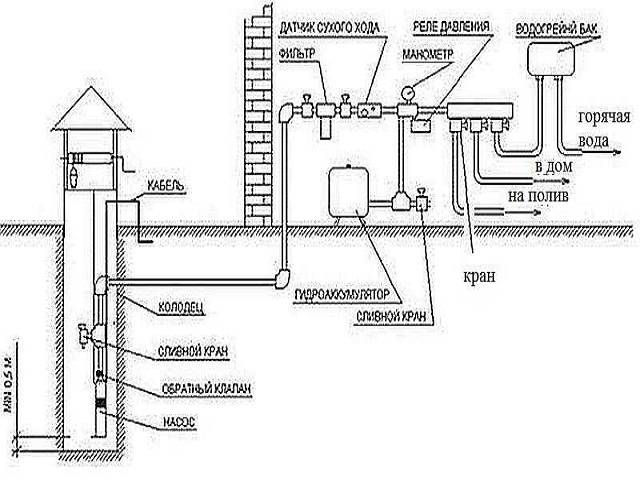

Принцип прокладки трубопровода с погружным насосом
Для того, чтобы вода на даче была постоянно выбираем водоснабжение частного дома из колодца погружным насосом. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые трубы с шириной стенок 3 мм.) для холодного водоснабжения, а не прокладывать обычный шланг, который прослужит 1-3 сезона.
Если в доме ставится колонка, – то от нее отводят трубы для горячего водоснабжения, более прочные с прослойкой из алюминиевой фольги или стекловолокна.
Диаметр труб оптимально 32 мм, прокладывают из в земле, под углом, и каждые 15-20 см чуть повышают ее, если смотреть по направлению от строения к колодцу.
Что нужно купить:
- Погружной насос.
- Трос (подвесной) диаметром от 3 мм.
- Реле (типа РДМ-5), которое работает на сухом ходу. Фитинги, шарового типа краны.
- Фильтры для очистки грубых и тонких примесей.
- Манометр, чтобы отслеживать функционирование насоса.
Технические характеристики
Свою широкую популярность полиэтиленовые трубы заслужили благодаря своим высоким эксплуатационно-техническим качествам. Технические характеристики труб ПНД регламентируются положениями ГОСТа №18599 от 2001г. Одним из главных факторов, влияющих на выбор трубы, выступает её необходимая пропускная способность: так, труба с диаметром 25мм способна пропускать ок. 30 л/мин., d=32 мм уже 50 л/мин.
Технические характеристики напрямую зависят от марки полиэтилена, из которого была изготовлена труба. Так модель из ПЭ-100 обладает такими данными:
- Плотность 0,95 кг на 1 куб. дм.
- Упругость, определяющая эластичность на разрыв — 800 мПа.
- Линейное расширение — 2 мм на метр длины.
- Модуль удлинения на разрыв — до 250% при комнатной температуре.
- Теплопроводность — 0,4 Ватт на мК.
- Рекомендованный диапазон эксплуатационных температур от -50о до +40оС.
- Рабочее давление может варьироваться, в зависимости от типа трубы до 40 атмосфер.
- Средний срок эксплуатации — около 50 лет.
Плюсы и минусы труб ПНД
Как и любой иной материал, ПНД имеет свои достоинства, и свои недостатки. Среди плюсов ПНД-труб можно указать:
- Стойкость к коррозии и воздействию химических сред.
- Достаточная прочность и долговечность в эксплуатации.
- Невысокая цена, по сравнению с металлическими аналогами.
- Гладкая внутренняя поверхность, позволяющая избежать образования наростов и засоров.
- Широкий диапазон эксплуатационных температур.
- Достаточная эластичность позволяет трубе из ПНД не лопаться при замерзании внутри неё воды.
- Экологичность материала и безопасность его для человеческого организма.
- Малая масса, обуславливающая удобство транспортировки и хранения.
- Простота соединения между собой, наличие широкого ассортимента доборных элементов и фитингов.
Недостатки ПНД-труб:
- Возможность применения только для холодного водоснабжения, за исключением моделей из сшитого ПНД.
- Невысокая устойчивость к механическим ударам и излишним нагрузкам.
Как видим, положительных качеств у ПНД-труб гораздо больше, нежели отрицательных. В связи с этим, полиэтиленовая труба является одним из лучших вариантов для прокладки дачного водопровода с точки зрения цена-качество.
Область применения ВШЧГ
После появления пластика и иных современных материалов при проектировании трубопровода есть смысл рассматривать трубы ВШГЧ, которые намного превосходят по своим эксплуатационным параметрам другие варианты исполнения. Область применения ВШГЧ:Прокладка водопровода для подачи питьевой и технической воды.Прокладка канализаций в частном строительстве и на промышленных объектах.На буровых установках.Создание центральных магистралей, работающих под давлением.
Некоторые разновидности ВЧШГ могут выдерживать давление до 1,8 МПа.При прокладке нефтепровода. Тот момент, что поверхность не восприимчива к воздействию нефтепродуктов и химикатов, позволяет использовать ВЧШГ в случае высокой агрессивности среды.В некоторых случаях используют рассматриваемый трубы при прокладке газопровода.Самые прочные водонапорные трубы относятся к классу Б, производятся с учетом ГОСТа 5525-61. Проведенные тесты и установленные нормы определяют то, что они могут прослужить на протяжении более 100 лет.За счет внутренней и наружной защиты поверхность подвержена меньшему воздействию, за многие годы эксплуатации основные свойства остаются неизменными, прорыв возможен только при существенно увеличении давления в системе или допущения ошибок во время проведения монтажных работ.
Кроме этого не стоит забывать о малой пластичности чугуна: при замерзании жидкости она расширяется, создаваемое давление может нарушить целостность системы. Поэтому прокладывая чугунные трубы всегда учитывается уровень промерзания грунта или проводится качественная теплоизоляция.Чугунные трубы — это прочный, надежный и долговечный материал, что просто незаменим во время прокладки наружной канализации. Также чугунные трубы активно используют для водопровода и системы отопления.
Виды садового акведука
Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.
Летний вариант
Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.
Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.
На заметку! Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.
Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.
Система полива
Схема
Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.
Типовая схема дачного водопровода
Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника.
Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана
Капитальная система
Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.
Ввод ПНД трубы в дом
Утепление
Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.
Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:
- Базальтовые утеплители в виде готовых цилиндрических модулей.
- Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
- Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.
Изоляция для труб из вспененного полиэтилена По статистике, глубина промерзания грунта зимой в России превышает 1 метр. Для глины и суглинка Москвы и области это…
На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.
В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.
Разморозка труб водопровода и канализации Россия находится в суровом климатическом регионе, поэтому в зимний и ранневесенний периоды существует риск…
Как выбрать?
Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.
Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!
Для сборки трубопровода подземным способом используют два типа полиэтилена:
- ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
- ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.
Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.
Разнообразие материалов и их особенности
Для выполнения летнего и зимнего дачного водопровода обычно применяются пластиковые трубы. Их достоинства:
- Стойкость к коррозии;
- Не образуется отложений;
- Не выделяет вредных элементов;
- Бактериологическая безопасность.
- Большой срок службы;
- Повышенная прочность;
- Легкость;
- Низкая стоимость.
Какие пластиковые конструкции лучше для транспортировки горячей или холодной воды на даче? Для холодной воды лучше подходят полипропиленовые трубы, для горячей – полиэтиленовые.
Для прокладки водопровода на даче чаще всего применяются полипропиленовые конструкции. Их преимущества:
- Герметичность, что позволяет осуществлять прокладку скрытого водопровода;
- Легкость;
- Прочность.
Соединяют водопроводные трубы подобного типа посредством сварки. Это позволяет увеличить герметичность водопровода.
Для дачи отлично подходят трубы из ПНД. Их применение:
- Транспортировка воды по всему участку, что облегчает полив;
- Подвод воды для водоснабжения в доме;
- Подвод воды для дальних построек (бани, бассейны).
Трубы из ПНД имеют ряд достоинств:
Легкость, что облегчает транспортировку, установку;
Простой монтаж, для которого не нужно вспомогательное оборудование и инструменты. Конструкции ПНД соединяются посредством фитингов из ПНД;
Долгий срок службы;
Стойкость к влияниям внешней среды;
Стойкость к заморозкам. На холоде они не лопаются
Даже если жидкость внутри замерзла, изделия ПНД просто расширяются, а при нормальной температуре возвращают свою форму;
Конструкции ПНД не выделяют вредных элементов, что важно при подаче воды для питья;
Низкая стоимость относительно иных вариантов.
Среди минусов можно отметить, что изделия для водоснабжения из ПНД не отличаются устойчивостью к ультрафиолетовым лучам. Для предотвращения разрушения вследствие воздействия солнечных лучей может быть установлена защита. Также изделия могут быть помещены в землю. Их функциональность, при этом, останется прежней.
Основные требования к трубам для водопровода в земле
Копание колодцев и бурение скважин являются достаточно затратными мероприятиями, поэтому жители частных домов все чаще отдают предпочтение установке подземного водопровода. Подбирать оптимальный вариант вида труб следует в зависимости от многих факторов: назначение водопровода, протяженность участка, бюджет. Можно выделить несколько общих требований, которым должны соответствовать все трубы для подземного водопровода:
- Качество. Трубы должны быть произведены в соответствии с технологическими нормами, их поверхность должна быть ровной, гладкой, без каких-либо вмятин, заломов или выпуклостей.
- Надёжность. Подразумевается стойкость к механическим воздействиям, возможность выдерживать высокое давление.
- Долговечность. Материал, из которого изготовлена труба, должен быть износостойким, не подвергаться действию биологических факторов: коррозии, появлению ржавчины, воздействию грызунов.
- Устойчивость к резким перепадам температуры. Учитывается также стойкость к промерзанию грунта. Даже хорошо утепленная труба будет испытывать постоянные тепловые изменения, что не должно сказываться на её работоспособности.
Также трубы для водопровода в земле, особенно предназначенного для подачи питьевой воды, должны быть изготовлены из экологически чистого материала. Тогда вода, проходящая через них, будет сохранять прозрачность, в ней не будут обнаруживаться посторонние запахи и примеси.
От качества труб зависит чистота воды и пригодность ее для питья
Станция водоснабжения и фильтры
Выбирая станцию для обеспечения водоснабжения нужно отталкиваться из особенностей автономного источника водных ресурсов, а, также планируемых объёмов потребления воды на протяжении 24 часов. Исходя, из основных параметров станции будет производиться выбор подходящего сечения труб для водопровода и сопутствующих для его сооружения конструктивных элементов.
При выборе подходящего места для размещения станции обеспечения дачи водой важно учитывать удалённость источника водных ресурсов: колодца, глубинной скважины или другого естественного водоёма. Если водный резервуар располагается практически возле домостроения, то установку оборудования целесообразно выполнять внутри дома
Если водная скважина размещена в значительной отдалённости от жилого строения, то понадобиться оборудовать дополнительное место для установки оборудования, не забыв провести утеплительные работы. Если утеплением насосной станции и сопутствующего оборудования пренебречь, то надеяться на бесперебойную подачу воды в зимний период года не приходится.
Чтобы вода, подающаяся в жилое домостроение, была безопасной для жильцов дачи и могла использоваться для употребления в пищу нужно выполнить монтаж фильтра глубокой очистки. Благодаря такому оборудованию вода, которая поступает из скважины будет проходить качественную очистку и все элементы водопровода будут защищены от примесей, содержащихся в водных ресурсах. После установки насосного оборудования, фильтров и других элементов водоснабжения выполняется пробный пуск, и если все работы были проведены с соблюдением технологического процесса, то система водоснабжения вводится в эксплуатацию на постоянной основе.
Выбор труб для сезонного водопровода
Для устройства садового водопровода можно использовать материалы:
- Сталь;
- Полипропилен;
- Полиэтилен низкого давления.
Стальные трубы
Использование стальных труб при укладке дачной инженерной сети является самым нерациональным решением.
Достоинства стали:
- Прочность;
- Устойчивость к воздействию температур.
Однако, при обустройстве сезонного варианта данные плюсы не являются существенно важными. При этом минусов у подобного материала куда больше:
- Подверженность коррозии;
- Большой вес;
- Обрастание грязью и солями;
- Сложность обработки.
Трубы из полимерных материалов
Полимерные трубы являются куда более удачным вариантом для обустройства сезонного дачного водопровода.
К плюсам можно отнести следующее:
- Они легкие;
- Не ржавеют;
- Благодаря гладкости поверхности на них ничего не скапливается и не откладывается;
- Их легко перевозить даже в багажнике легкового автомобиля.
Давайте подробнее рассмотрим каждый вид пластика.
Трубы из полипропилена
Уличный водопровод из полипропиленовых патрубков беспроигрышный вариант. При этом важнейшим преимуществом ПП-труб является возможность их неразъемной стыковки довольно простым способом. Для сборки два патрубка нагревают паяльником до момента начала плавления, затем сразу соединяют их, тем самым получается довольно прочное скрепление без особых усилий. Но если вы паяете трубы впервые, то целесообразнее сначала потренироваться на ненужных кусках.
Еще одним плюсом является тот факт, что угроза протечек в подобной системе сводится к минимуму. Поэтому нет нужды волноваться за вероятные порывы и протечки при скрытом способе укладки водопровода.
Трубы из полиэтилена низкого давления
Для укладки сезонной сети из ПНД труб понадобятся только ножовка и специальный торцовочный нож конусовидной формы. Инструменты предназначены для нарезки патрубков.
Гайки на фитингах необходимо будет закручивать исключительно руками – при использовании гаечного ключа возможна перетяжка, приводящая к дальнейшим протечкам.
Выбор металлических труб
Выше уже были перечислены виды металлов, которые используются для производства водопроводных труб. Однако если речь идет о создании водопровода в квартире или частном загородном домовладении, то лучшим вариантом все-таки являются стальные изделия (прочитайте: “Преимущества и недостатки стальных труб для водоснабжения, виды и правила монтажа”). Дело в том, что медь сама по себе – токсичный материал, использование чугунных труб в данных условиях невозможно. Последние в основном используются для создания безнапорной канализационной сети на дачах, загородных домах.
Данный тип труб позволяет создать водопровод, способный выдержать значительные нагрузки повышенного давления. Кроме этого, он имеет эстетически привлекательный вид и отличается внушительным эксплуатационным сроком. Современные трубы для водопровода из нержавеющей стали можно использовать для транспортировки горячей и холодной воды, что нисколько не влияет на продолжительность срока их службы.
Но кроме очевидных преимуществ, такие изделия обладают и недостатками. В первую очередь это касается стоимости металла. Еще одним минусом этих труб является изделие не очень пластично, а это существенно повышает риск прорыва водопровода из-за замерзания нержавеющей трубы. Последний недостаток может стать решающим фактором в выборе подходящего изделия для создания водопровода в определенных условиях, например, на даче.
Сложность установки собственными силами тоже нельзя отнести к достоинствам таких труб. Сборка коммуникации осуществляется с помощью резьбовой стыковки либо соединения сваркой. Независимо от вида монтажа, практически невозможно справиться с ним без привлечения квалифицированного специалиста. Только котельщик с достаточным опытом работы сможет заварить торцевой шов так, чтобы это было герметично и аккуратно.
Для герметизации стыков необходимо использовать особый уплотнитель, который накручивается на сгон до того, как муфта будет прижата контргайкой. Особой тщательности данный этап требует при установке труб на резьбу. Несмотря на кажущуюся простоту этого процесса, далеко не каждый сантехник или мастер сможет аккуратно сделать обмотку изделия из нержавеющей стали с резьбой. Любые ошибки и недочеты на данном этапе приведут к том, что в скором времени появятся протечки даже если жидкость в трубопроводе подается при слабом давлении.
Пошаговая инструкция для самостоятельного выполнения прокладки
Когда план и смета готовы, закуплен материал и выбран способ соединения, можно приступать к прокладке ПНД в земле.
Шаг 1
На первом этапе копают траншею по ранее разработанной схеме. Форма выемки зависит от типа грунта и глубины залегания подземных вод. Простая и менее трудозатратная — прямоугольная форма. Выбирать этот вариант следует в том случае, когда глубина траншеи не более 1,5 метров, так как этот способ не предусматривает укрепление стенок.
Популярная форма — трапециевидная. Допускается для прокладки водопровода из ПНД на глубину от 1,5 метров и ниже, что актуально для большей части России. При этом не требуется дополнительно укреплять стенки.
В местах, где близко залегают грунтовые воды, рекомендуется выбирать смешанную форму с укреплением. Ширину определяют исходя из данных сборника СНиП 2.04.02-84. В среднем она варьируется от 0,5 до 0,8 метра.
Если трасса водопровода находится в труднодоступном для техники месте или длина небольшая — 5–10 метров, можно выкопать траншею вручную. В остальных случаях лучше обратиться к экскаваторщику, тем более если источник воды находится за пределами участка и врезается в существующий водопровод.
Вдоль трассы вбиваются колышки по двум сторонам будущей траншеи, натягивается веревка. В последующем это станет ориентиром для выемки грунта. Землю убирают в отвал.
Шаг 2
Следующим шагом трубы ПНД компонуются в цельную систему водопровода. Подается вода под напором для проверки герметизации. Если водопровод получается длинный, и его неудобно монтировать на поверхности, участки труб укладываются сразу в траншею. Сваривать в таком случае лучше муфтовым методом. Далее необходимо утеплить трубопровод по всей длине.
Перед укладкой дно траншеи засыпают слоем песка 15 сантиметров. Также следует засыпать песком уложенную трубу ПНД, это облегчит доступ к системе в случае аварийной ситуации
Шаг 3
Последний шаг — врезка в дом, устанавливается запорная арматура. Грунт из отвала засыпается обратно в траншею, выравнивается.
