Особенности выбора
При подборе необходимого приспособления учитывают такие нюансы:
Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу
Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)
Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)
- Особой популярностью пользуются рейки в 1 мм из стали при длине 1 м. Это универсальный вариант, который дешевле алюминиевого аналога.
- Пластины режутся под размер щитов. Выбор производится по размерным характеристикам ящика, куда будет производиться монтаж. Для новых креплений размер планки должен предусматривать запас.
- Когда ставятся модули для din рейки, обычно берется пластина ан 10-15 мм плюс запас.
- Если покупается собранные щиты, то в них уже установленные рейки нужного размера.
Крепление рейки производится по краям. Следует избегать провисания, размеры должны четко соответствовать месту установки. При необходимости целесообразно применять специальные держатели.
Виды клеммников
Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.
На сегодняшний день массовое распространение получили два вида клеммников:
винтовые
пружинные
В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.
В своем обозначении они имеют две цифры.
первая цифра указывает на максимально возможное сечение проводника для подключения
вторая – ширину колодки в миллиметрах
Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.
Ток на который рассчитана клемма прописывается на корпусе.
Даже привычные всем проходные клеммы могут быть различных видов:
во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.
Попадаются силовые модели вплоть до 240-270мм2.
с рубильником (ножевым размыкателем)
Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.
Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.
Откидываете поочередно все цепи и вызваниваете провода.
с диодами
с предохранителями
Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.
двухрядными
двух, трех, четырехпроводными
С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.
Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.
Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.
токовыми
Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.
Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.
Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.
В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.
Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.
Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.
Как выбрать?
Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:
Немаловажно учитывать и размеры приобретаемой рельсы. Для типа “С” ширина и высота установлены в пределах 15 на 32, для вида “G” – 15 (верх), 9 (низ) на 32, а “Омега” имеет три вариации: 15*35, 7,5*35 и 5*15.
Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.
Что такое DIN-рейка
В электротехнике, DIN-рейкой, в обиходе, называется специальный металлический профиль различной конфигурации, который применяется при выполнении . К Дин-рейкам предъявляются самые различные требования, поэтому они могут изготавливаться либо из гальванизированной стали, либо из алюминия. Din рейки бывают сплошными, или со специальной перфорацией, то есть предварительно нанесенной насечкой, облегчающей их разделение на какую-то определенную длину. Стандартные дин-рейки выпускаются длиной два метра и шириной 35 миллиметров.
Они повсеместно используются для того, чтобы надежно закрепить разнообразное оборудование модульного типа, включающее в себя выключатели автоматические, различные защитные устройства и многое другое. Дин рейка предназначена для использования в электрических . Это привело к тому, что вся современная аппаратура имеет типовые размеры и компактные корпуса, в которых имеются крепления под дин-рейку.
Виды реек
DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.
По типу профиля
По форме профиля рейки разделяются на следующие типы:
- Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.
- С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.
- Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.
Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.
По перфорации
По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.
Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.
По способу изготовления
По способу производства изделия разделяются на:
- штампованные;
- литые.
Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.
По материалу изготовления
В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:
- стальные, усиленные защитным гальваническим покрытием;
- алюминиевые, отличающиеся легкостью.
По прочим параметрам
DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.
Преимущества применения
Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.
Сколько розеток можно подключить на один провод 2.5 квадрата?
Сразу же нужно отметить, что согласно ГОСТ Р 53315-2009 в жилых помещениях (квартиры и частные дома) разрешено делать электропроводку для розеток медным кабелем ВВГнгLS с сечением каждой жилы 2.5мм.кв.
Довольно часто в двух и даже в трехкомнатных квартирах на таком кабеле, идущем от распределительного щитка, установлено 15-20 розеток и это нормально. Розеток можно «повесить» на один кабель сколько угодно, ведь они не являются потребителями электрической энергии и не создают нагрузки на кабель. Каждая розетка (даже если несколько механизмов соединены шлейфом) при надежном подключении являются только проводником (также как и кабель).
Главным условием безопасной работы кабеля является чтобы суммарная потребляемая мощность потребителей (электроприборов, устройств), которые будут включены одновременно, не превысила порогового значения для данного кабеля.
ГОСТовский кабель с сечением жил 2.5 квадрата рассчитан на длительную передачу тока 25-27А, что равняется мощности электрических устройств 5.5-5.9кВт. Превышение этих показателей приводит к нагреву проводника и как результат – возможность возникновения пожара.
При необходимости подключить электроприборы с большей суммарной мощностью, рекомендуется розетки разделить на две или больше линий. Каждая группа, при этом, запитывается отдельным кабелем.
На сегодняшний день при наличии большого количества электротехники такой принцип используется в квартирах и домах при проектировании и устройстве электропроводки – отдельные линии прокладываются на кухню, в санузлы и в жилые помещения (зал, спальня, детская…).
Для энергоёмких электроприборов, таких, к примеру, как бойлер, стиралка, кондиционер, электроплита, духовой шкаф… прокладывается отдельная линия и устанавливается только одна розетка или прибор подключается напрямую к электро кабелю.
Каждая отдельная линия или розеточная группа должны быть защищены своим автоматическим выключателем или дифавтоматом.
Вывод: на один кабель сечением 2.5 квадрата можно подключить неограниченное количество розеток, с условием, что суммарная мощность подключенных к ним потребителей не будет превышать 5.5-5.9кВт. Но как показывает практика, максимальными нагрузками лучше не злоупотреблять и оставлять 20% запаса мощности для кабеля. Значит безопасной будет максимальная нагрузка на кабель 2.5 квадрата – 4.4 – 4.7кВт.
Фото din рейки
Быстрый монтаж электрооборудования — только на дин-рейки!
Мы предлагаем перфорированные рейки:
- 75 мм;
- 300 мм;
- 500 мм;
- 1000 мм;
- 2000 мм.
Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.
Использование
Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.
Используются для крепежа:
- автоматических выключателей;
- дифференциальных автоматов;
- электросчётчиков,
- реле, контакторов и пускателей;
- кросс-модулей и клемм;
- электророзеток;
- коммутационной аппаратуры.
С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.
Классификация
Динрейки различаются по:
- материалу изготовления (стальные, алюминиевые);
- длине (от 75 до 2000 мм);
- наличию перфорации (сплошные, перфорированные);
- толщине профиля (от 0,8 до 1,5 мм);
- форме профиля (омега, Г-рейки, С-рейки).
Представленный ассортимент
В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».
В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.
Для малых нагрузок
Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).
Для средних нагрузок
Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.
Для увеличенных нагрузок
Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.
Для максимальных нагрузок
Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.
Разные типы и дополнительные аксессуары
Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.

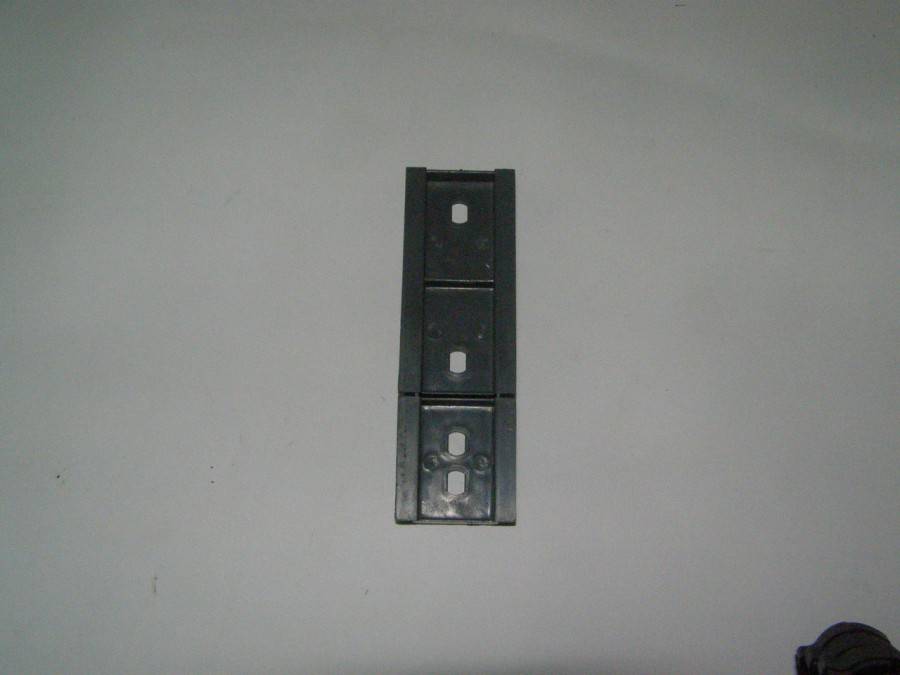

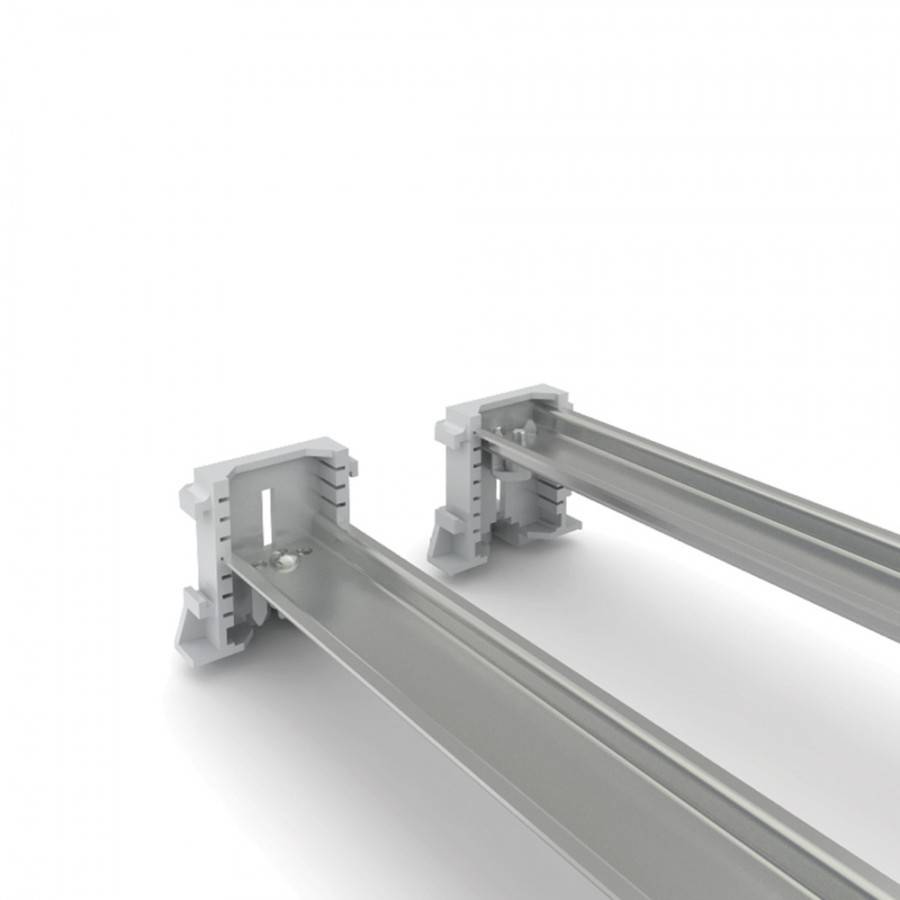

В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.
Преимущества использования дин-реек:
- стандартные размеры (подходит для любых типов оборудования и электроизделий);
- безопасный монтаж электропроводки открытого типа;
- подходит для электрощитов, боксов;
- высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
- быстрая установка и демонтаж аппаратуры;
- перфорация для удобства крепления на винты;
- насечки по длине рейки для нарезки в размер;
- монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
- доступные цены;
- соответствие требованиям ГОСТ и IEC.
Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.
Виды дин-реек

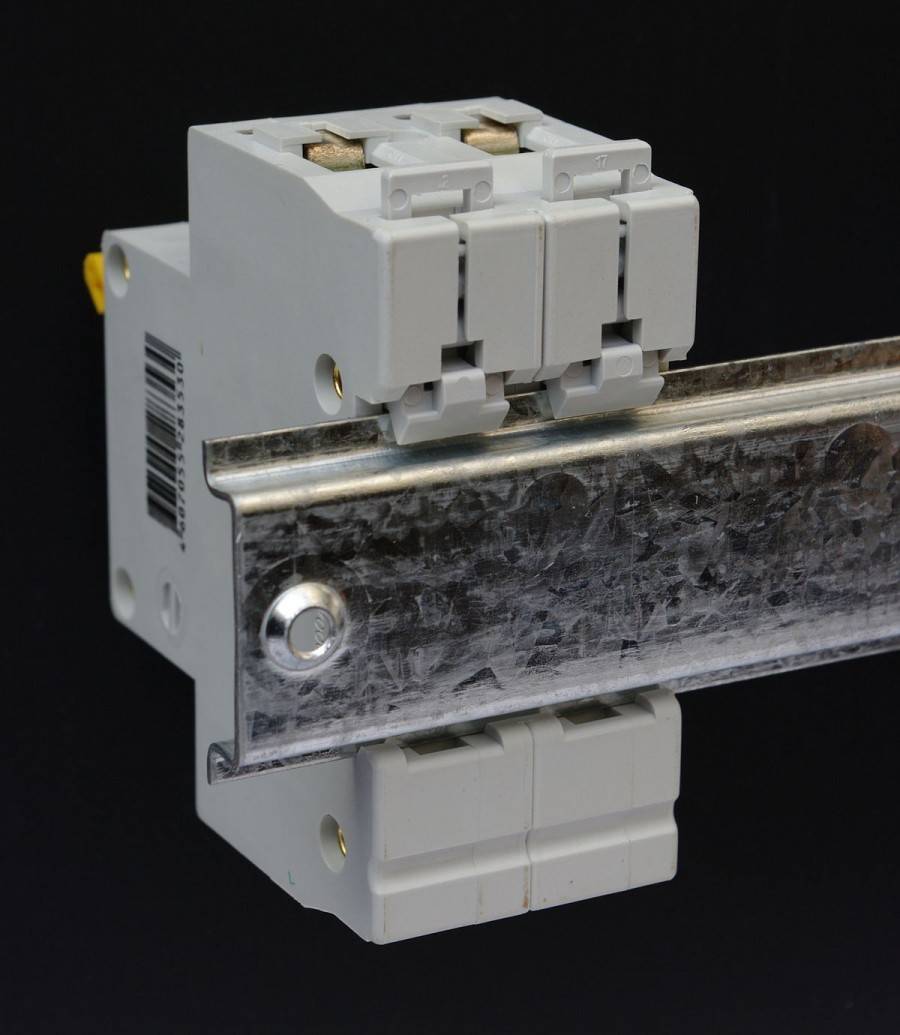

Установка автоматического выключателя на din-рейку

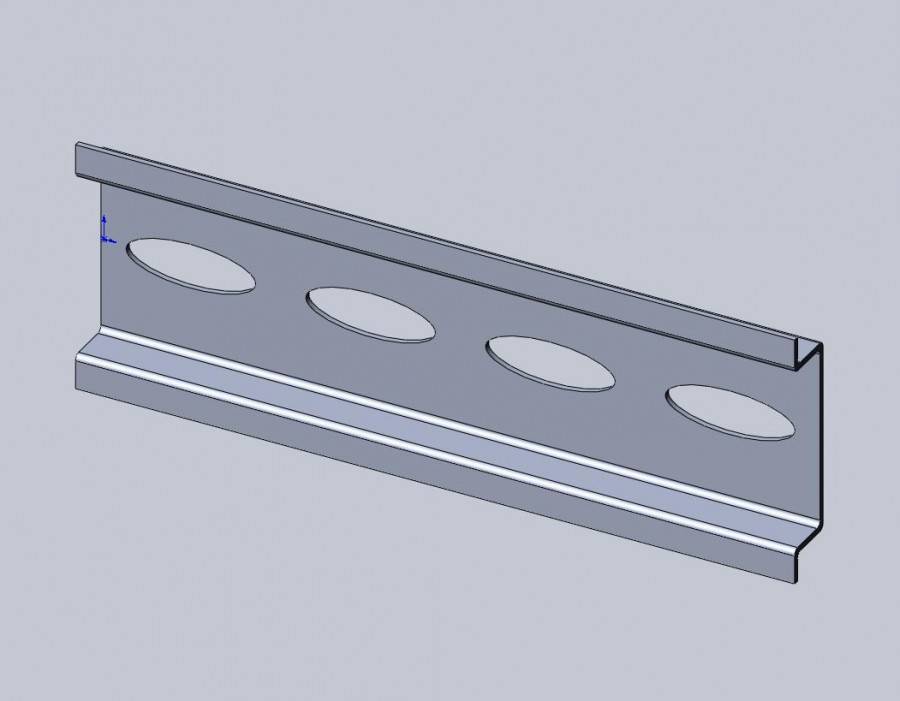

В зависимости от формы крепежной планки известные образцы изделий этого класса делятся на следующие виды:
- рельсы ТН типа (их разновидности – ТН 15, ТН 35, ТН 75),
- изделия класса «C» (C20, 30, 40, 50),
- планки G-типа (G 32).
Первая из этих конструкций по форме напоминает букву греческого алфавита «омега» и является самой распространенной среди выпускаемых промышленностью образцов. На ней традиционно крепятся корпуса электросчетчиков и автоматов.
У С-образных моделей боковые края загнуты вовнутрь, благодаря чему ее профиль позволяет фиксировать клеммные колодки особой формы и конструкции. G-планка является слегка измененной модификацией, используемой крайне редко и применяемой для тех же целей. Длина этих крепежных изделий в зависимости от производителя варьируется в пределах от 7,5 см до 2 метров, что позволяет размещать на них от 4 до 96-ти штук защитных приборов при стандартной ширине одного модуля автомата.
Преимущество первых конструкций – в удобстве установки, поскольку при наличии отверстий, набитых с шагом 10-15 мм, крепить стальную рейку намного проще. Зато литые образцы более прочные и надежные. Они не деформируются при наличии большого числа автоматов в распределительном щитке.
Технические характеристики выключателей S203 C
| Общие сведения | Стандарты | ГОСТ Р 50345-2010 (МЭК 60898-1) ГОСТ Р 50030.2-2010 (МЭК 60947-2) | |
| UL 1077 | |||
| Количество полюсов | 3P | ||
| Характеристики срабатывания | C | ||
| Номинальный ток In | А | 0,5…63 A | |
| Номинальная частота f | Гц | 50 / 60 Гц | |
| Номинальное напряжение изоляции Ui согл. IEC/EN 60664-1 | В | 250 В перем. тока (фаза-земля), 500 В перем. тока (фаза-фаза) | |
| Категория перенапряжения | III | ||
| Степень загрязнения | 3 | ||
| Данные согл. IEC/EN 60898-1 (за исключением данных согл. IEC/EN 60898-2) | Ном. рабочее напряжение Un | В | 3P: 400 В перем. тока |
| Макс. восстанавливающееся после отключения напряжение промышленной частоты (Umax ) | В | 3P: 440 В перем. тока | |
| Мин. рабочее напряжение | В | 12 В перем. тока — 12 В пост. тока | |
| Номинальная наибольшая отключающая способность Icn | кА | 6 кА | |
| Класс ограничения энергии (B, Cдо 40 А) | 3 | ||
| Ном. импульсное выдерживаемое напряжение Uimp. (1,2/50 мкс) | кВ | 4 кВ (испытательное напряжение 6,2 кВ на уровне моря, 5 кВ на высоте 2000 м) | |
| Испытательное напряжение изоляции | кВ | 2 кВ (50 / 60 Гц, 1 мин.) | |
| Температура калибровки расцепителя | C | 30C | |
| Электрическая износостойкость | операций | In < 32A: 20 000 операций (перем. ток), In ≥ 32 A: 10 000 операций (перем. ток); 1 000 операций (пост. ток) (1 цикл 2 с – ВКЛ., 13 с – ВЫКЛ., In ≤ 32A), (1 цикл 2 с – ВКЛ., 28 с – ВЫКЛ., In > 32 A) | |
| Данные согл. IEC/EN 60947-2 | Номинальное рабочее напряжение Ue | В | 3P: 440 В перем. Тока |
| Макс. восстанавливающееся после отключения напряжение промышленной частоты (Umax) | В | 3P: 462 В перем. Тока | |
| Мин. рабочее напряжение | В | 12 В перем. тока — 12 В пост. Тока | |
| Номинальная предельная наибольшая отключающая способность Icu | кА | 10 кА | |
| Номинальная рабочая наибольшая отключающая способность Ics | кА | 7,5 кА | |
| Ном. импульсное выдерживаемое напряжение Uimp. (1,2/50 мкс) | кВ | 4 кВ (испытательное напряжение 6,2 кВ на уровне моря, 5 кВ на высоте 2000 м) | |
| Испытательное напряжение изоляции | кВ | 2кВ (50 / 60 Гц, 1 мин.) | |
| Температура калибровки расцепителя | C | 55C | |
| Электрическая износостойкость | операций | In < 32A: 20 000 операций (перем. ток), In ≥ 32 A: 10 000 операций (перем. ток); 1 000 операций (пост. ток) (1 цикл 2 с – ВКЛ., 13 с – ВЫКЛ., In ≤ 32A), (1 цикл 2 с – ВКЛ., 28 с – ВЫКЛ., In > 32 A) | |
| Данные согл. UL / CSA | Номинальное напряжение | В | 480Y / 277 В перем. тока; |
| 110 В пост. тока | |||
| Номинальная отключающая способность согл. UL 1077 | кА | 6 кА перем. тока; 10 кА пост, тока | |
| Мощность тока короткого замыкания согл. UL 489 | — | ||
| Применение | Доп. защита для общ. примен. Коды применения: TC2, OL0, SC: U1 | ||
| Температура калибровки расцепителя | C | 25 C | |
| Электрическая износостойкость | операций | 6000 операций (перем. ток), 6000 опер. (пост. ток), 1 цикл (1 с – ВКЛ., 9 с – ВЫКЛ.) | |
| Механические характеристики | Корпус | Класс изоляции II, RAL 7035 | |
| Рычаг | Класс изоляции II, черный, герметичный | ||
| Индикация положения контактов | Маркировка на рычаге (I ВКЛ / 0 ВЫКЛ), индикация действительного положения контактов (красный ВКЛ / зеленый ВЫКЛ) | ||
| Степень защиты согл. EN 60529 | IP20*, IP40 для корпуса с крышкой | ||
| Механическая износостойкость | операций | 20 000 операций | |
| Устойчивость к ударному воздействию согласно IEC/EN 60068-2-27 | 25 g — 2 удара — 13 мс | ||
| Устойчивость к вибрации согласно IEC/EN 60068-2-6 | 5 g — 20 циклов при 5…150…5 Гц с нагрузкой 0,8 In | ||
| Устойчивость к воздействию тропического климата в соотв. с IEC/EN 60068-2-30 | отн. влажность | 28 цикл. при 55 C/90-96% и 25 C/95-100% | |
| Температура окружающей среды | C | -25 … +55 C | |
| Температура хранения | C | -40 … +70 C |
Описание элемента
Итак, din-рейка – это обобщенное название металлического профиля, который применяется в электротехнике. Рейка эта может быть стальной гальванизированной или же просто алюминиевой.
Здесь все зависит от таких параметров, как:
- вес;
- прочность;
- сила тока, пропускаемого через клеммы заземления.
Рейка бывает, как сплошной, так и с регулярным шагом перфорации. Кроме того, есть варианты с предварительной насечкой, что существенно облегчает разделку на определенную длину.
Само же происхождение аббревиатуры «din» очень просто – это сокращенное название Немецкого института по стандартизации: Deutsches Institut fur Normund. Справедливости ради стоит отметить, что такая аббревиатура применяется не только по отношению к рейкам, но и к другим изделия – разъемам, крепежам и прочее.
О методике монтажа
Рассмотрим вкратце метод монтажа на дин-рейку. В поперечном сечении по краям у нее имеются выступы. Они предназначены для того, чтобы удерживать аппарат, который установили на рейку. Но при этом его можно относительно свободно перемещать вдоль нее. Если такая «свобода действий» не приветствуется, то ее можно вовсе исключить. Для этого нужно просто установить по бокам от прибора специальные стопорные элементы, которые также предназначены для установки на дин-рейки.
Стоит отметить, что в щитках, которые используются для монтажа модульной аппаратуры, фиксация нередко выполняется за счет создания наружных отверстий в крышке с учетом реального числа коммутационной техники. Именно поэтому окошки под наружную часть аппаратуры открываются не полностью. Их часть, как правило, закрыта шторками, которые при необходимости легко удаляются. Если же так случилось, что оборудования в щитке меньше, чем можно было бы установить, то все свободные места, которые остались, закрывают специальными заглушками.

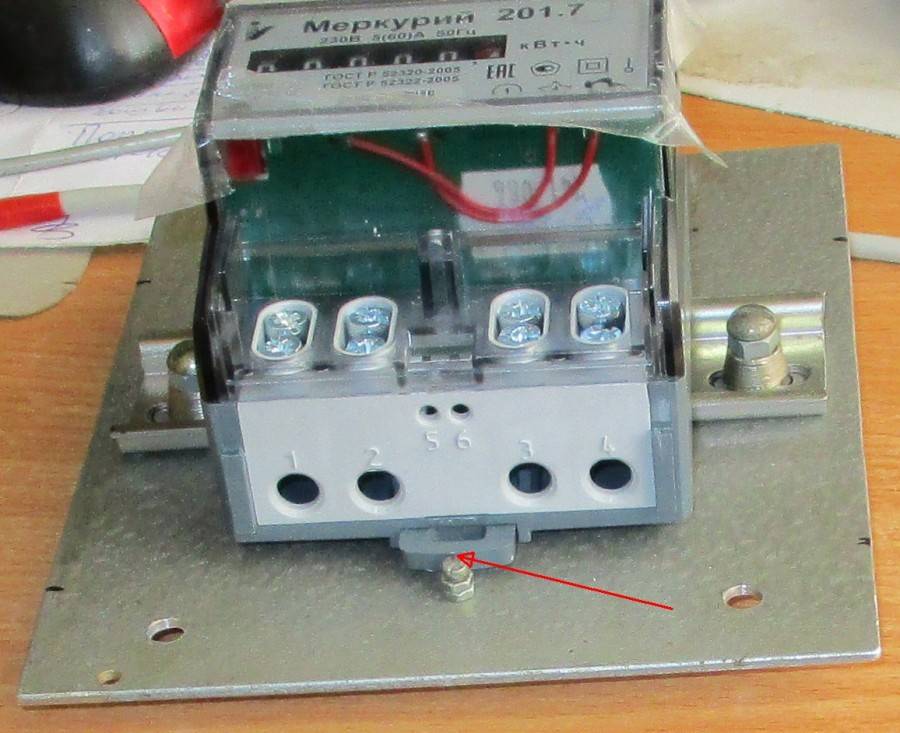

Стоит добавить, что все модульные автоматы, рубильники и УЗО оснащаются специальными защелками. Они предназначены для того, чтобы удерживать элемент на дин-рейке. Чтобы установить, верхний паз прибора фиксируют на одном из нижних ее краев. При этом нижний край прибора с незначительным усилием прижимают к рейке до тех пор, пока не послышится явный щелчок.
В случае, когда элемент нужно снять, понадобится плоская отвертка. С ее помощью нужно аккуратно отвести защелку вниз и вынуть прибор из паза. При этом стоит добавить, что есть такие элементы аппаратуры, у которых защелка фиксируется в открытом положении.
Что можно устанавливать на дин-рейку

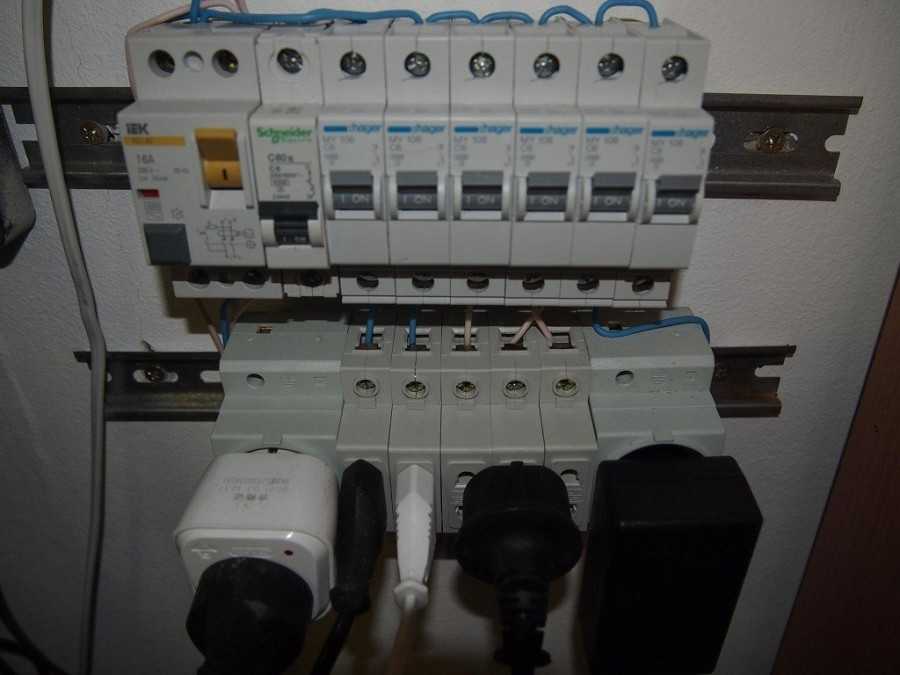

Кроме аппаратов защиты, на дин-рейку можно установить и другие элементы, которые под нее стандартизированы. Это могут быть и электросчетчики, и реле, и устройства автоматики, и клеммы, и сигнальные и управляющие устройства, и нулевые шины. Очень много элементов электрических цепей имеют двойные узлы крепления. За счет этого их можно установить и на дин-рейку, и на обычную классическую поверхность.
Кратко о видах
Было бы неправильно, если бы мы не упомянули о том, что дин-рейки бывают разных видов. Самый распространенный вид – это рейка в исполнении ТН-35-7,5. Как понять эти цифры? Очень просто рейка имеет в ширину тридцать пять миллиметров, а в высоту семь с половиной. Также есть другая модификация – с высотой в пятнадцать миллиметров, то есть дин-рейка ТН-35-15. Такой вариант довольно часто применяется в навесных и напольных щитках. Стоит отметить, что такие рейки еще называют рейками Ω-типа. Откуда такое название просто понять, если внимательно рассмотреть данный элемент в профиль.
Если же говорить о длине, то по стандарту она имеет два метра. Но это не всегда удобно, поэтому в большинстве магазинов дин-рейки продают отрезками по двадцать сантиметров.
Что из себя представляет DIN-рейка
Большим преимуществом такой аппаратуры является тот факт, что крепление её упрощено по сравнению со старыми типами подобного рода аппаратуры. Всё то, что применялось для крепления раньше, сегодня уже не нужно. Модульная аппаратура крепится на дин рейку (планку, созданную из металла). Это удобно для того, кто занимается её установкой и безопасно даже для дилетанта, не только для профессионального электрика.
Что означает название DIN? Это аббревиатура, которая расшифровывается, как Deutsches Institut für Normung, что в переводе на русский язык означает «немецкий институт стандартизации». Такой маркировкой обозначают не только крепёжные рейки. Она используется и для других крепёжных устройств, а также для маркировки некоторых разъёмов.
Дин рейка – это приспособление удобное, практичное, надёжное, прочное. При этом цена на него совсем невысокая.
Поскольку все модули имеют одинаковую ширину, то для их крепления можно пользоваться одинаковыми крепёжными приспособлениями.
Благодаря тому, что была изобретена дин-рейка, теперь можно оснастить щитовую внутри совершенно другим, современным, новым оборудованием.
Старые щитки, которые крепились винтиками, гаечками, болтиками и так далее, представляли собой лишь счётчик и две пробки. Сегодня такой прибор считается, во-первых, устаревшим и примитивным, а, во-вторых, опасным.

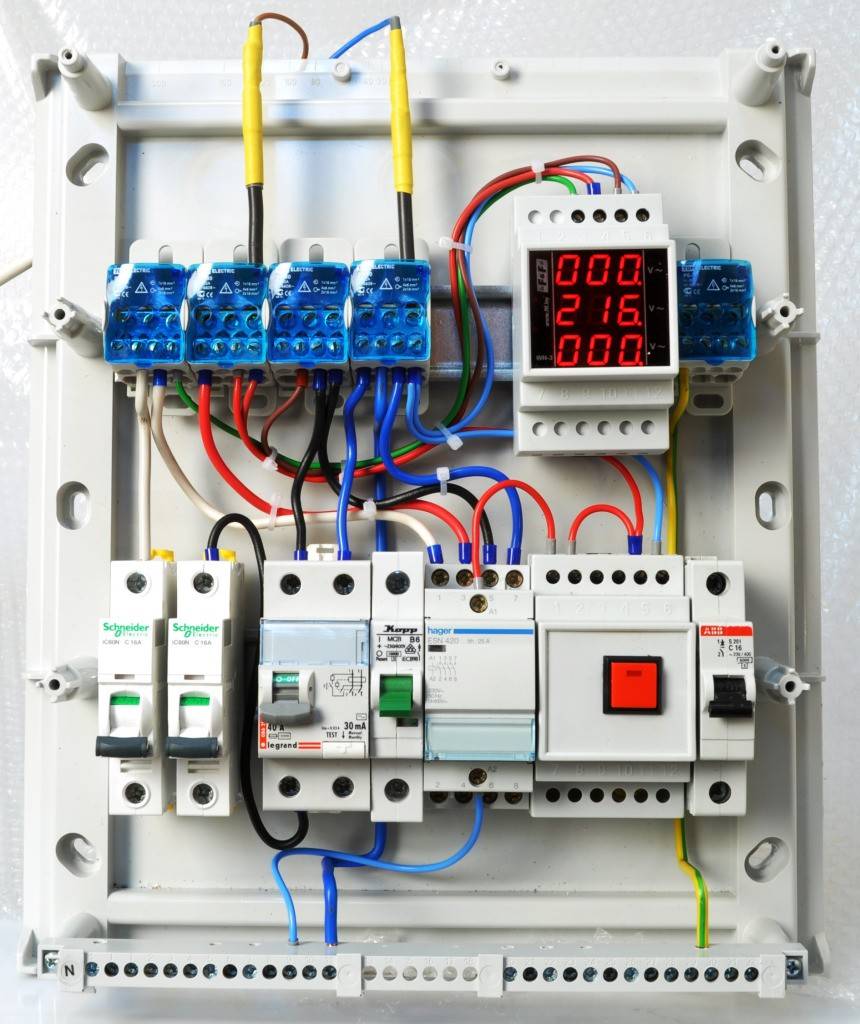

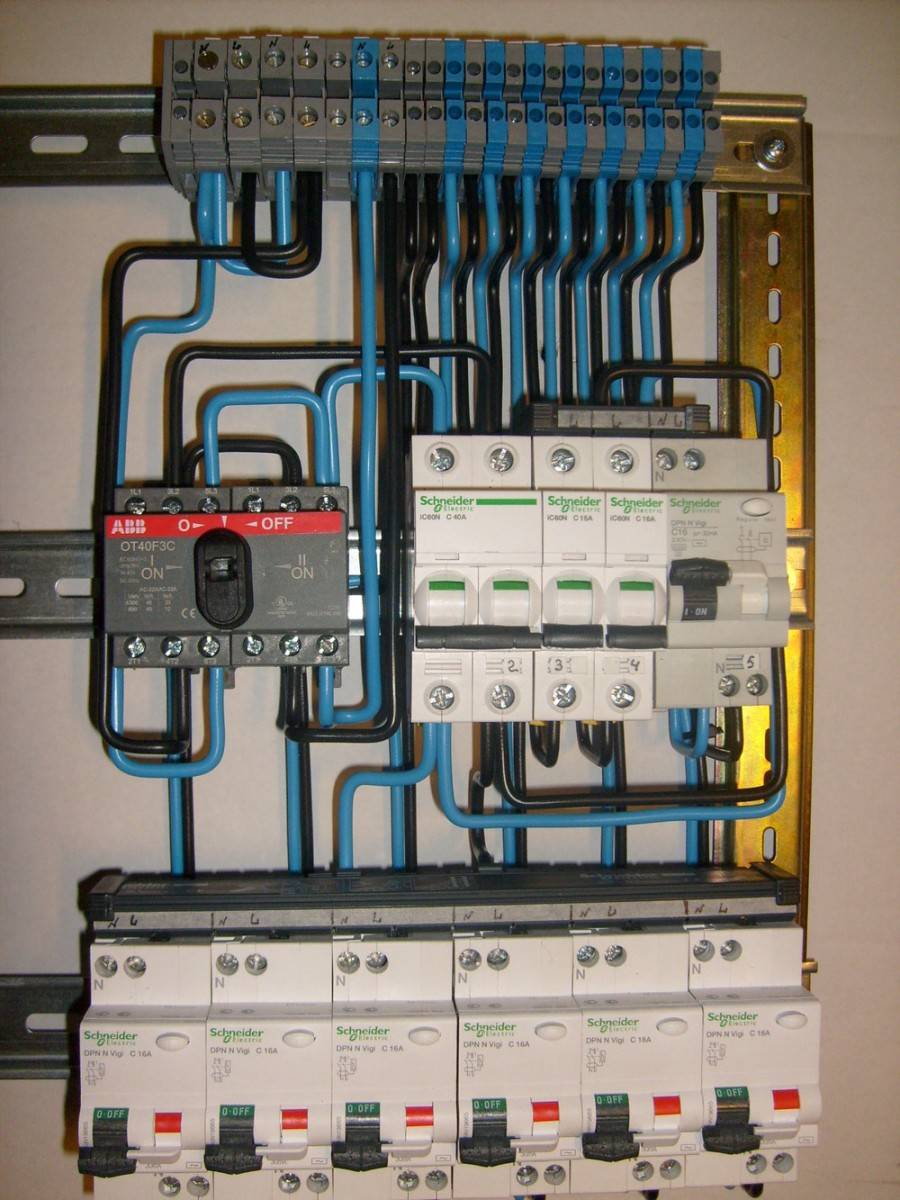

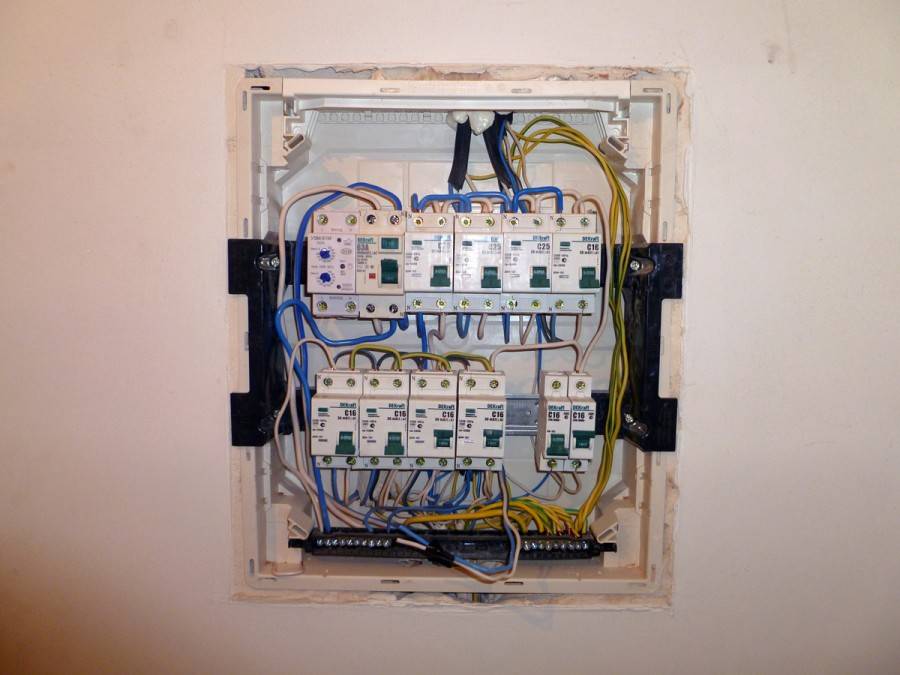

Современный электрощит занимает гораздо меньше места. И имеет он довольно богатую начинку: защитную шину, нулевую шину, рабочую шину, минимум 10 выключателей-автоматов и прочие составляющие. При этом собрать все элементы такого устройства довольно просто, не сложнее, чем собрать детский конструктор.
Такой щиток не причиняет жильцам дома дискомфорта, он не мешает, не портит внешний вид интерьера.
Виды

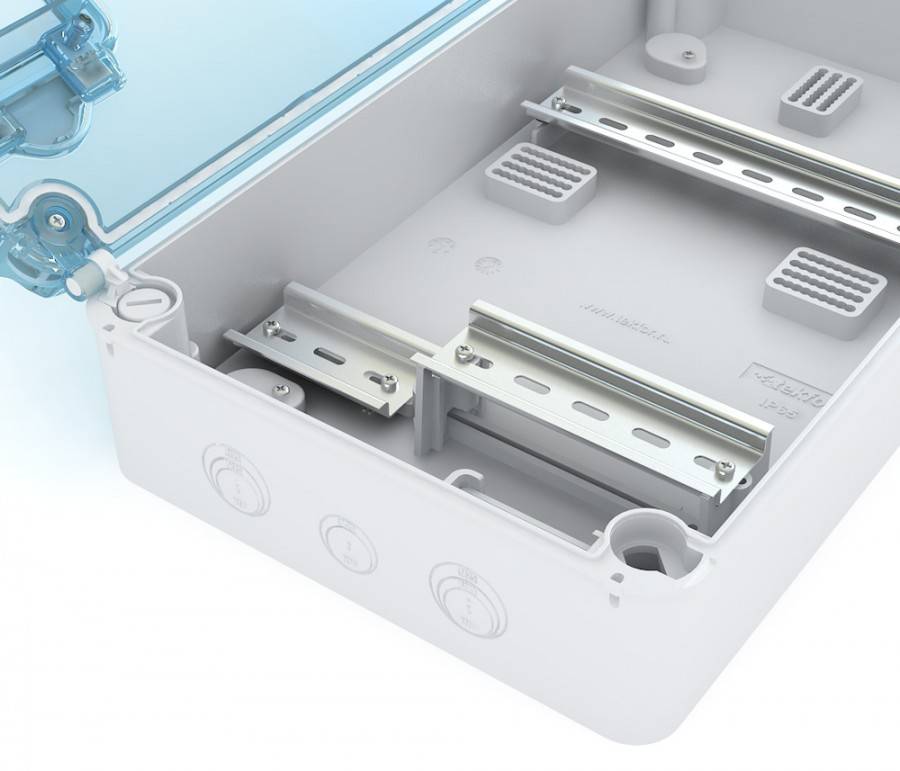

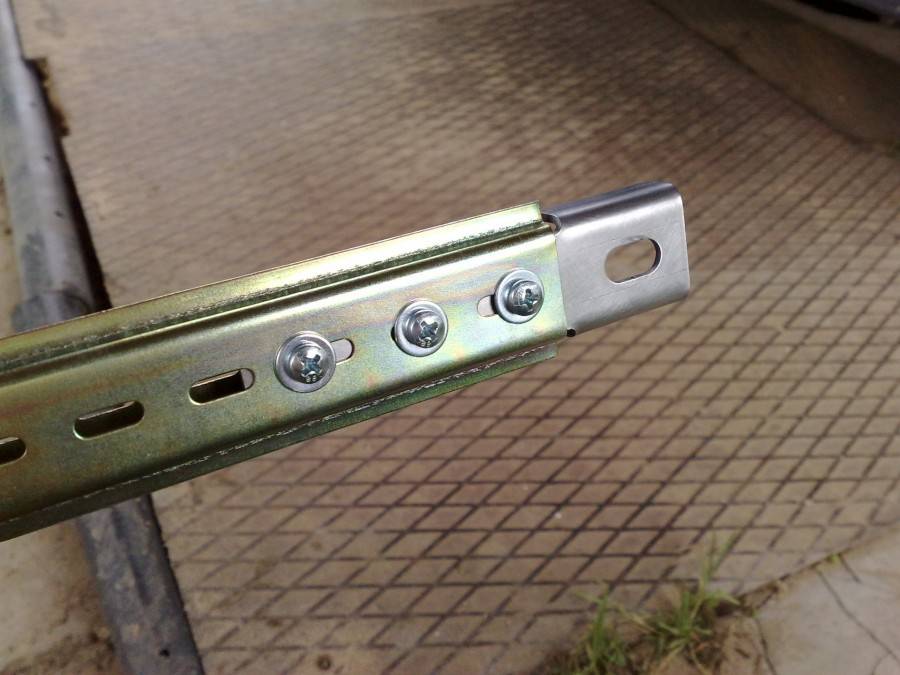

Выпускаются они разные по размерам и форме. Понятно, в небольшой щиток нужно ставить короткую рейку. А длинную даже иногда называют DIN-рельса. Рейка крепится шурупами или болтами, для чего на ней изготовитель уже высверлил ряд продолговатых отверстий. Выпускаются и без отверстий, что, в общем-то, придает немного большую твердость. При монтаже тогда нужно будет точно высверлить там, где рейка будет крепиться к основанию. Материал — алюминий или сталь, оцинкованная или нержавеющая
Собственно, бывает важна надежность, а не физическая легкость, чтобы рейка твердо удерживала установленные на ней модули, потому что это чаще всего очень важно и для питания квартиры, и для ее безопасности, и для оборудования. Что нужно монтировать один раз, но со стопроцентным доверием к результатам. Играет роль производитель
Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера
Играет роль производитель. Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера.
Профилей выпускается три.
Ω-образный (омега). Наиболее часто употребляем. На нее крепятся автоматы, приборы учета.
DIN-рейка омега
C-образный. На них ставятся аппаратные зажимы, клеммные колодки.
DIN-рейка С
G-образный профиль. Почти такая же, как рейка типа С, только под специфические зажимы.
DIN-рейка типа G
Разновидности DIN-реек

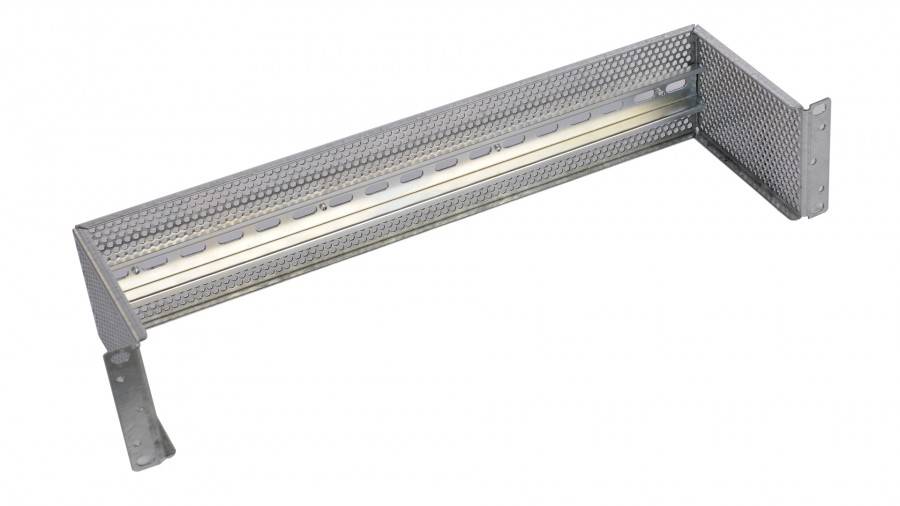

DIN-рейка — специальный профиль из металла (сталь, AL, Cu), который применяется в качестве общепринятого крепежного приспособления для монтажа и демонтажа (при необходимости) штепсельных розеток, электрических счетчиков, дифференцированных автоматов, автоматических выключателей и других электротехнических приспособлений.
Рейка получила название DIN в честь немецкого института стандартизации, где была разработана. Данный стандарт обобщенный — базовый документ, к которому ссылаются при изготовлении электротехнических приборов практически во всех странах мира.
DIN-рейки унифицированы по размерам, имеют отверстия или насечки для крепления изделия или разделения его для получения определенной длины.
Рейки классифицируются на следующие разновидности:
- Тип рейки Ω. Это часто применяемая крепежная конструкция, в боковом разрезе напоминающая букву Ω. Многие модульные устройства, включая щитовые розетки, крепятся на рейку марки ТН 35, где 35 мм — ширина реечной полосы. Для крепления клемм применяют подобные рейки уменьшенных габаритных размеров.
- Тип рейки С. Изделия этой категории имеют С-образную форму. Нашли широкое применение для крепления электроустановочных изделий, предназначенных для соединения проводов (клеммных колодок).
- Тип рейки G. Профиль такого изделия внешне напоминает букву G. Основная область применения — крепление аппаратных зажимов.
Ограничитель на din рейку – удобство монтажа
Приветствую всех посетителей на сайте «Электрик в доме». После бурных праздников решил немного поработать. Сегодня хочу поделиться одной фишкой, которая поможет немного облегчить сборку электрощитков. Фишка называется металлический ограничитель на дин рейку yxd10. Суть его заключается в жесткой фиксации установленного на дин рейке оборудования. То есть фиксирует автоматы, узо, дифы и любое другое оборудование именно на том месте оно должно находиться. В данной статье представлен ограничитель на din рейку от компании iek.
Какой плюс в этом устройстве? Зачем оно вообще нужно? По правде говоря, должен сказать, что данные вопросы задают не только новички, а даже некоторые мои знакомые профессионалы которые занимаются электромонтажом уже не первый десяток лет. На работу оборудования ограничители не как не влияют, щиток будет корректно работать и без них (если конечно все правильно подключено)
Но с помощью ограничителей можно придать щитку некий эстетичный вид, что не мой взгляд немало важно при эксплуатации

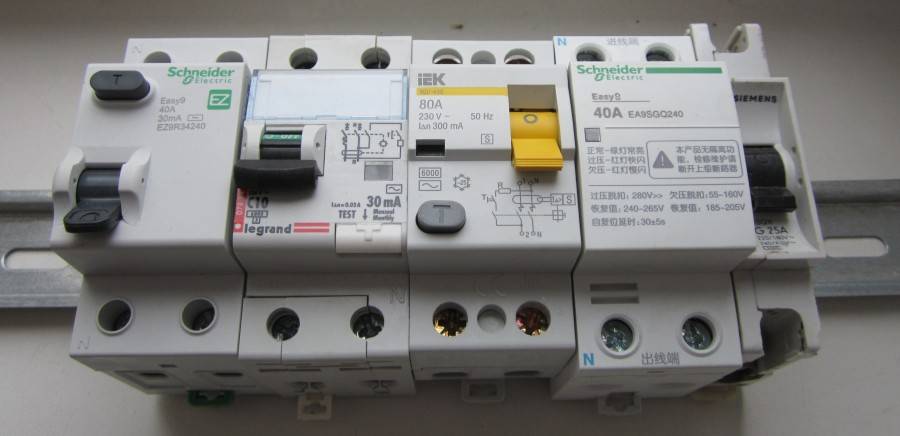

Когда собираешь щит, хочется чтобы все выглядело красиво и опрятно. Модульное оборудование, установленное на рейке, должно быть расположено четко по линии. А бывает так что, установил десяток автоматов на дин рейке, подключил их, все вроде нормально. Но со стороны смотришь — все перекошены.
Один влево ушел, другой вправо, третий вниз, в общем, кто в лес кто по дрова. А если в щите не хватает места, и провода задевают установленное на рейке оборудование, то это вообще жесть, все будет выглядеть как после взрыва.
Честно говоря, найти ограничитель на дин рейку очень трудно, я оббегал все магазины в своем городе, нигде их нет. Скорей всего это связано с их малым спросом. Владельцы магазинов просто не хотят закупать товар, который не пользуется спросом. Пришлось заказывать в интернете. Благо там их навалом. Возможно, вам повезет больше, вы найдете их в наличии.
Раньше ограничителями yxd10 я не пользовался. Узнал и них на одном из форумов по электрике — mastercity.ru. Решил попробовать и не пожалел.
А еще их очень удобно применять, когда устанавливаешь небольшое количество защитных устройств (два, три). Например в этажных щитах, когда выполняешь замену старых советских автоматов на современные. У меня был один случай, когда в этажном щите нужно было заменить старый пакетник и два автомата, которые шли на квартиру.
Вместо пакетника нужно было установить один двухполюсный автомат на 25 А (вводной), а вместо старых автоматов два однополюсных на 16 А. Все из нужно где то разместить и зафиксировать. А как их зафиксировать? Конечно же, нужно брать кусок дин рейки, крепить ее к корпусу щита, а уже на нее цеплять автоматы. Так я и сделал. Прихожу через пол года, открываю щиток и удивляюсь. На тот кусок дин рейки, что я крепил (длиной он примерно 10 см), кто то додумался поставить свои автоматы, сдвинув при этом мои. Причем, так что один из моих автоматов соскочил и практически висел в воздухе.
Пришлось снимать всю эту красоту, ставить рейку подлиннее и фиксировать свои автоматы с помощью ограничителей на дин рейку yxd10. После этого автоматы не ездят, и их уже точно никто не сможет сдвинуть.
Как зафиксировать автоматы ограничителем
Как зафиксировать автоматы на дин рейке с помощью ограничителя. Все очень просто. Сам ограничитель изготовлен из оцинкованной стали и имеет форму в виде скобы.
На рейке он фиксируется с помощью прижимной пластины, которая упирается в рейку при закручивании винта. Для того чтобы зафиксировать автоматы или любое другое оборудование, берем ограничитель устанавливаем его в нужном месте щита и закручиваем винт расположенный сверху. Одна опорная точка у нас есть.
Затем устанавливаем на din рейку автоматы, узо, клеммники (все что нужно по проекту щита), и плотно прижимаем их к ограничителю. Затем берем второй ограничитель на дин рейку yxd10, прижимаем его к крайнему автомату и закручиваем винт. Модулька которая расположенная между этими двумя ограничителями надежно зафиксирована, не двигается влево-вправо и уж точно не соскочит.
Похожие материалы на сайте:
- Щит для квартиры hager cosmos
- Ужас в этажном щите
Расчет ширины модуля
Пример габаритных и установочных размеров автомата
Габариты или размеры автоматических выключателей закрепляемых на дин-рейке, обычно рассчитываются с учетом следующих соображений:
- какое общее количество этих приборов планируется установить в соответствии с используемой схемой электропроводки;
- какой тип учетного прибора (счетчика) и автоматических выключателей предполагается монтировать на нее;
- какой минимальный зазор между этими устройствами положено оставлять.

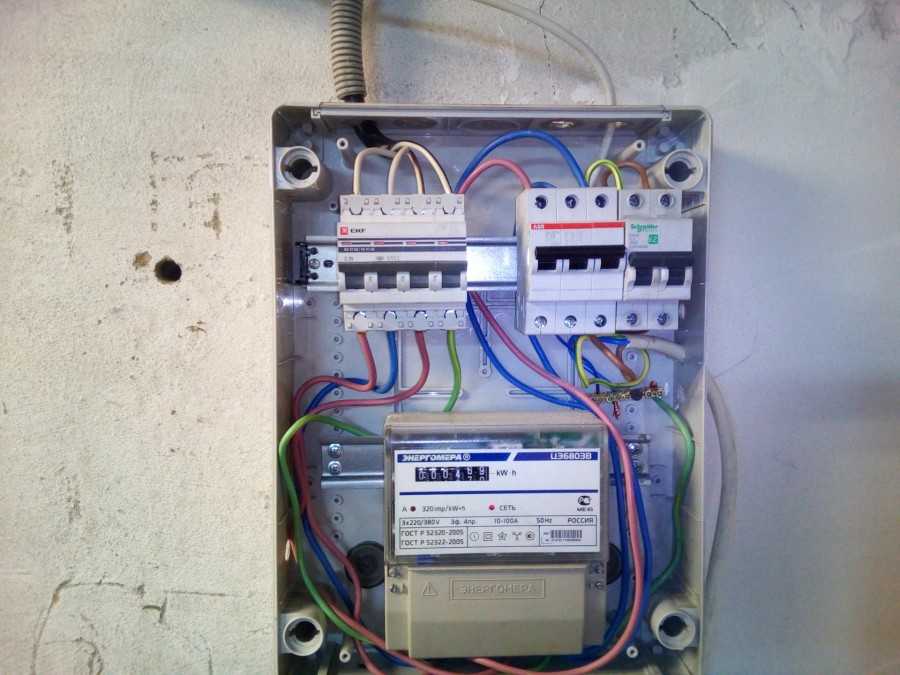

Если два автомата или УЗО допускается монтировать практически вплотную друг к другу, устанавливать приборы рядом с электросчетчиком приходится на некотором расстоянии (не менее 1-2 сантиметров).
При расчете количества вмещающихся на дин-рейку приборов необходимо учитывать их функциональное назначение. Двухполюсный автомат имеет большую ширину, чем однополюсный.
