Описание и принцип работы
Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).
Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.
Фото – индикатор с цифровым дисплеем
В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.
Фото – УН ПИН-90
Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.
Фото – однополюсная модель
Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

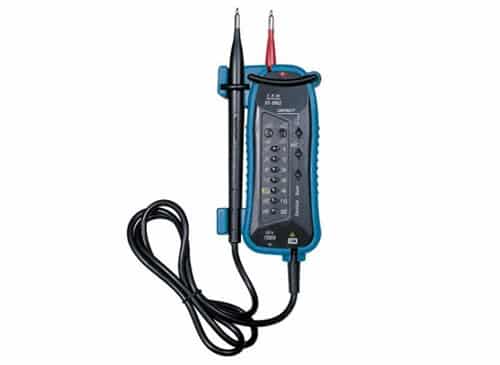

Фото – импортный УН DT-9902
Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.
Требования к указателям напряжения ГОСТ 20493-2001:
- У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
- Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
- Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
- В отдельных моделях рабочая часть соединяется с индикатором;
- Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.
Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.
Видео: UT 15В индикатор напряжения
Это интересно: Термоусадочные трубки — что нужно знать
Карманные тестеры-индикаторы
Рисунок 1. Однополюсный тестер-индикатор фазного напряжения HT70 При необходимости определить лишь наличие / отсутствие напряжения в ходе эксплуатационного контроля оборудования (при работе непосредственно в электроцепях и токоведущих частях ЭУ), с успехом могут применяться индикаторы опасного напряжения.
Одним из таких компактных приборов является карманных индикатор HT70 (рис. 1) от компании HT Italia (Италия). HT70 представляет собой многофункциональный детектор напряжения, совмещающий в себе сигнализатор фазного напряжения в диапазоне 100 … 1000 В частоты 50 Гц и тестер для определения порядка чередования фаз.
Прибор выполнен в корпусе карандашного типа со сдвижной крышкой батарейного отсека. Наличие фазного напряжения сигнализируется непрерывным красным свечением встроенного в наконечник щупа светодиода (LED) повышенной яркости и включением звукового извещателя (рис. 2).
Рисунок 2. Результат тестирования визуализируется 2-х цветным светодиодом: зелёный – означает положительный результат теста; красный цвет со звуковым сигналом – отрицательный (ошибка в последовательности чередования фаз).
Детектор HT70 обладает уникальным запатентованным режимом однополюсного детектирования правильности чередования фаз в ЭУ трёхфазной сети. Он может применяться для определения синфазности в различных ВРЩ (поиск цепей электроустановок, подключённых к одной и той же фазе), что в свою позволяет оценивать направление вращение электромоторов.
Наконечник тестера-индикатора HT70 имеет хорошо различимую предупредительную маркировку зоны безопасного удержания при работе с объектами находящимися под напряжением. Питание индикатора от 2-х батареек 1,5 В (тип ААА), испытательный ресурс не менее 9000 тестов. Для экономии срока службы элементов питания служит функция автовыключения питания (отключение через 5 мин «простоя»).
Особенность HT70 заключается в том, что детектор обеспечивает тестирование цепи без необходимости гальванического контакта, другими словам, поиск может выполняться даже на проводниках в изоляции. При таком бесконтактном детектировании отпадает необходимость в поиске токоведущих элементов, соединительной клеммы или в зачистке диэлектрической оплётки кабеля. Бесконтактное тестирование с использованием HT70 — максимально безопасно, очень удобно и эффективно.
Если возникает потребность только в определении наличия фазного напряжения, то с такой задачей успешно справится детектор VP-1 (рис. 3) от компании APPA (Тайвань), который имеет исполнение для “жестких” условий эксплуатации.
Рисунок 3. Карманный детектор напряжения APPA VP-1 (Voltpen)
Индикатор APPA VP-1 по техническим характеристикам и конструктивному исполнению аналогичен HT70, но имеет торцевое крепление крышки батарейного отсека и герметичный корпус (IP-65). Такой высокий уровень защиты корпуса означает, что прибор может использоваться в условиях повышенной влажности (росы), он практически полностью защищён от проникновения пыли и грязи. Интересной особенностью этого индикатора является то, что сигнал акустического зуммера автоматически варьируется в зависимости от уровня фазного напряжения в тестируемой точке. Бесконтактное определение напряжения, герметичный корпус и привлекательная цена делают этот прибор незаменимым помощником электрика.
Основные технические характеристики индикаторов приведены в нижеследующей таблице (в том числе, ряд похожих моделей от других производителей для сравнения).
Таблица: основные техническиехарактеристики карманные тестеров-индикаторов
| Параметры | APPA VP-1 | HT70 | Fluke 1AC II | LVD-15 |
| Диапазон | 200…1000 В | 100…1000 В | 200…1000 В | 50…1000 В |
| Частота напряжения | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50…500 Гц |
| Визуальный индикатор | красный светодиод | красный и зелёный светодиод | красный светодиод | красный светодиод |
| Акустический индикатор | Вариационный зуммер | Зуммер | Зуммер | Зуммер |
| Определение чередования фаз | Нет | Да | Нет | Нет |
| Безопасность | IEC/EN61010-1, 1000В (кат IV) | IEC/EN61010-1, 1000В (кат IV) | IEC/EN61010-1, 1000В (кат IV) | IEC/EN61010-1, 600В (кат III) |
| Степень защиты, IP | 65 | — | 40 | — |
| Температура | 0 °C … 50 °C | -10 °C … 50 °C | -10 °C … 50 °C | 0 °C … 40 °C |
| Диодный фонарик | Нет | Нет | Нет | Да |
| Габаритные размеры | 18 × 151 × 22 мм | 20 × 160 × 26 мм | 148 мм | 28 × 142 × 27 мм |
| Масса | 120 г | 48 г | 100 г | 45 г |
Разновидности.
В общедоступной продаже сегодня имеется несколько видов отверток-индикаторов напряжения. Они отличаются, как по функциональности, так и по способу индикации: визуальный или звуковой.
Вариант 1. Обычная отвертка-индикатор.
В ее корпус помещена неоновая лампа и сопротивление высокого номинала. Электрическая цепь представляет собой: нос отвертки, неоновую лампу, сопротивление и контактную площадку на торце отвертки. Не последнюю роль в ней играет и человек.
Функциональное назначение – банальный поиск напряжения, а точнее провода, имеющего фазу в переменных цепях напряжения от 60 до 220 В.
Как пользоваться обычной отверткой-индикатором?
Рассмотрим ее работу на примере. Вставляем отвертку в гнездо розетки и дотрагиваемся до контактной площадки на ручке отвертки. Если неоновая лампа загорелась, значит, на данном контакте имеется напряжение (фаза).
К плюсам такого индикатора можно отнести, отсутствие необходимости в элементах питания, а также простоту и надежность конструкции.
Визуально данное устройство очень схоже с предыдущим видом. Однако отличие есть и не одно:
- поиск напряжения (фазы) может осуществляться без касания контактной площадки на торце отвертки;
- предел обнаруживаемого фазного напряжения более широкий, чем у предыдущего варианта;
- отвертка со светодиодной индикацией можно прозвонить цепь на предмет разрыва.
Для последнего необходимо нос отвертки упереть в один конец цепи, например, центральный контакт лампы накаливания и, держа саму лампу за цоколь, прикоснуться пальцем к контактной площадке на торце отвертки. При исправной лампе накаливания индикатор-светодиод загорится. По такому же алгоритму можно проверить провода удлинителя или короткого участка проводки.
Вариант 3. Продвинутые отвертки-индикаторы.
Устройства с более сложной логикой, способные не только обнаружить фазу в розетке или прозвонить проводку, но и бесконтактно обнаружить ее под нетолстым слоем штукатурки. Более того некоторые представители этого вида могут обнаружить скрытые под отделкой места обрыва электропроводки. Такие отвертки, как правило, имеют как световую, так и звуковую индикацию. При необходимости их чувствительность может быть настроена под необходимые виды работ.
Испытания и ремонт средств защиты в электроустановках — Указатели напряжения до 1000 В
Указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок до 1000 В. Указатели напряжения изготавливаются двух типов — однополюсные, действующие по принципу прохождения емкостного тока и пригодные в электроустановках переменного тока, и двухполюсные, работающие по принципу прохождения активного тока и пригодные для проверки отсутствия или наличия напряжения как переменного, так и постоянного тока. Применение контрольных ламп в качестве указателей низкого напряжения не допускается. Однополюсные указатели низкого напряжения имеют электрическую схему, состоящую из газоразрядной индикаторной лампы с добавочным резистором, контакта-наконечника и контакта на торцевой части корпуса. Корпус указателя выполняется из изоляционного материала и имеет упорное кольцо. При проверке наличия или отсутствия напряжения касаются рукой контакта на торцевой части указателя. При наличии напряжения через указатель проходит емкостный ток, обусловленный емкостью «человек — земля». Однополюсные указатели применяются при проверке вторичных цепей, определении фазного провода, при подключении электросчетчиков, выключателей, патронов ламп, предохранителей и т. д. Недостатком этих указателей является возможность свечения лампы через емкостную связь, т. е. от наведенного напряжения. Минимальные размеры указателей напряжения приведены в табл. 8, а характеристики указателей напряжения, изготовляемых в промышленности,— в табл. 9. Таблица 8. Минимальные размеры указателей напряжения (ГОСТ 20493—75)

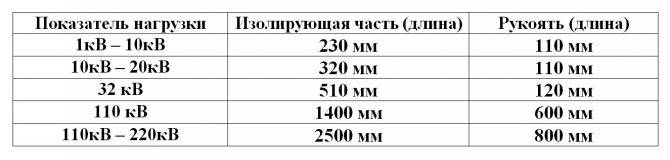

| Напряжение электроустановки, кВ | Длина, мм | |
| изолирующей | рукоятки | |
| До 1,0 | Не нормируется | |
| От 2 до 10 | 230 | 110 |
| Свыше 10 до 20 | 320 | 110 |
| 35 | 510 | 120 |
| 110 | 1400 | 600 |
| Свыше 110 до 220 | 2500 | 800 |
Примечания: 1. Ограничительное кольцо входит в длину изолирующей части. Размеры рабочей части указателей напряжения не нормируются, однако они должны быть такими, чтобы при работе с ними в электроустановках исключалась возможность междуфазного замыкания или замыкания на землю. 2. Указатели напряжения ранних выпусков с длиной изолирующей части 210 мм допускаются к применению в электроустановках 1—6 кВ.

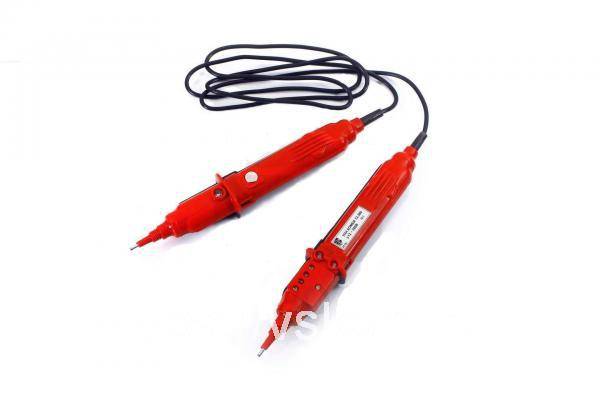

Двухполюсный указатель состоит из двух корпусов, выполненных из изолирующего материала, в которых размещены элементы электрической схемы. Корпуса соединены между собой гибким изолированным проводом длиной 1 м для ВЛ и 0,6 м для остальных электроустановок, выдерживающим испытательное напряжение 2 кВ и имеющим в местах ввода в корпус амортизационные втулки или утолщенную изоляцию.

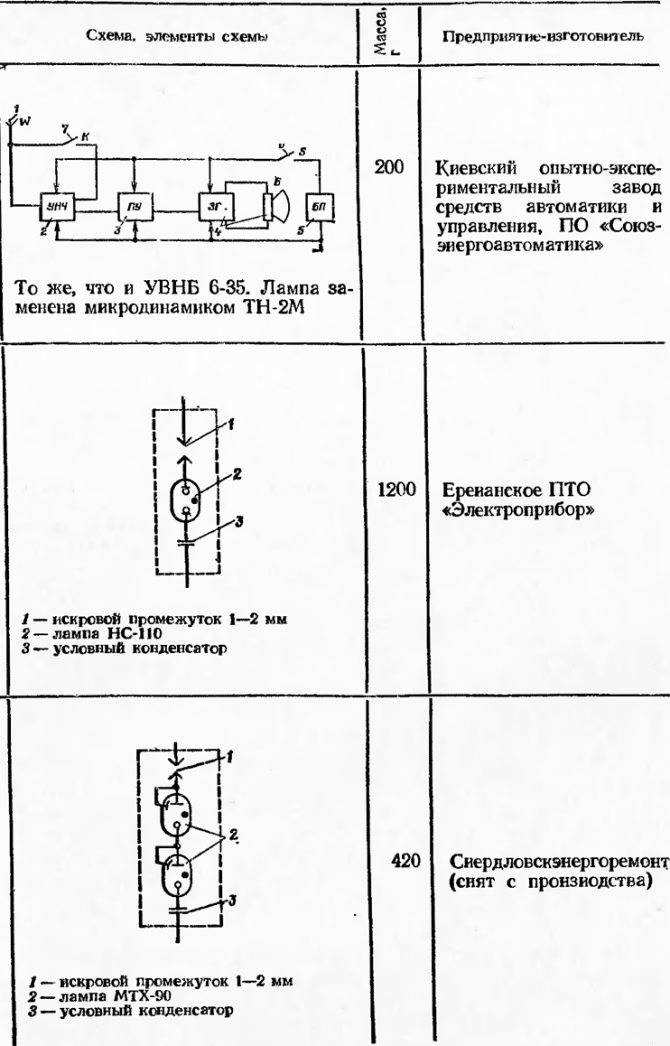

Таблица 9. Характеристика указателей напряжения промышленного изготовления
| Тип | Рабочее напряжение, В СУНН), кВ (УВН) | ТУ | Размеры, мм |
| СНИ 6-10 | 6—10 | ТУ 34-28-3835-76 | 100X70X40 |
| УВН-90 | 35—110 | ТУ 24-04-891-76 | 0 67X1015X2000 (с изолирующей штангой на 35 кВ и 110 кВ) |
| УВН 35-220 | 35—220 | ТУ 34-3823-71 | 0 60X70X235 (рабочая часть) |
| Тип | Рабочее напряжение, В (УНН), кВ (УВН) | ТУ | Размеры, км |
| УВНФ | 35—110 | ТУ 34-28-17002-77 | 0 35X570 (рабочей части на 35 кВ) 0 35X800 (рабочей части на 110 кВ) |
В рукоятке указателя напряжения встроен прибор для проверки исправности рабочей части указателя на месте работ. Изготовляется в двух исполнениях — УВН для контроля напряжения и УВН с трубкой ТФ для фазировки.
Поскольку изготовляемые промышленностью двухполюсные указатели напряжением до 1000 В рассчитаны для работы в распределительных устройствах, то применение таких указателей на ВЛ вызывает определенные затруднения и небезопасно. В связи с этим в СКТБ ВКТ Мосэнерго, а также на Шяуляйском экспериментальном заводе электроконструкций разработаны и изготовляются специальные указатели напряжения для проверки отсутствия или наличия напряжения на проводах ВЛ до 1000 В (табл. 9). У таких указателей удлинены корпуса до 0,5—0,9 м (за счет дополнительных электродов), контактные наконечники имеют форму крючков, позволяющих навешивать корпуса на провода ВЛ диаметром до 20 мм. Электрическая схема двухполюсных указателей низкого напряжения содержит газоразрядную индикаторную лампу, зашунтированную резистором, добавочный резистор и контакты-наконечники. Шунтирование резистором индикаторной лампы указателя делает его нечувствительным к наведенному напряжению. При наличии напряжения через указатель пойдет активный ток, обусловленный значением сопротивления резисторов, и индикаторная лампа будет светиться. Распространены также двухполюсные указатели напряжения до 1000 В с использованием линейных газоразрядных ламп типа ИН-9 и индикаторы ИН-92, схема которых содержит магнитоэлектрический прибор, позволяющий измерять напряжение переменного и постоянного тока (табл.9).
- Назад
- Вперед
Разновидности устройств
Указатели до 1000 вольт и выше 1000 вольт имеют разные внешние и конструктивные особенности. Для низковольтных измерений, до 1 кВ, существуют два вида устройств:
- однополюсный, реагирующий на протекание емкостного тока;
- двухполюсный, подает индикацию при протекании через него активного тока.
Однополюсный указатель предназначен для работы в цепях переменного тока, для обнаружения фазного проводника, в цепях освещения, при фазировке электросчетчика, проверке патронов в светильниках. Проще говоря для обнаружения провода под напряжением.
Однополюсные устройства индикации фазы имеют одинаковую конструкцию и, как правило, состоят из газоразрядной лампы индикатора, с порогом зажигания от 90 до 120 вольт и резистора на 1 МОм резистора, подключенного последовательно. Резистор ограничивает ток до безопасной величины, порядка 0.5 мА.
Индикатор ИН — 90 изготовлен в виде отвертки.
К недостаткам таких индикаторов можно отнести низкую чувствительность (порог индикации некоторых приборов начинается от 90 вольт), а также чувствительность к наводкам в соседних проводах.
Для сетей выше 1000 вольт указатели напряжения изготавливаются с рукоятками из изоляционного материала и длинной, исключающую приближение человека к токонесущим элементам. Внешний вид УВН-10 предоставлен на фото ниже:
При измерении напряжений выше 1000 вольт прибегают к использованию дополнительных защитных средств: резиновые рукавицы, боты или изоляционный коврик. Узнать, какие электрозащитные средства используют в установках выше 1000 вольт, вы можете из нашей статьи!

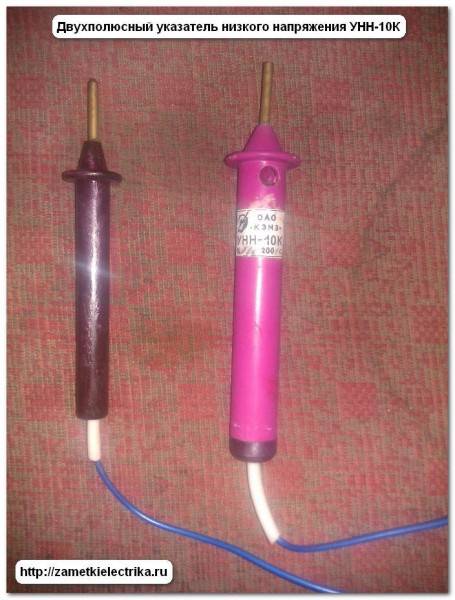

Двухполюсный указатель состоит из двух корпусов из изоляционного материала и гибкого медного проводника в изоляции, который их соединяет. Схема двухполюсного индикатора напряжения типа УНН-10:
В данной схеме газоразрядный индикатор шунтирован резистором, что делает схему нечувствительной к наведенным напряжениям. Также на его основе выпускается индикатор с указателем величины напряжения УН-1:
В данном приборе используется специальная линейная газоразрядная лампа и шкала на корпусе с градуировкой 127, 220, 380, 500 Вольт.
Также существуют указатели напряжения универсальные, для определения фазы и нуля, проверки наличия напряжения и с указанием ее величины от 12 до 380 В. Для работы в цепях постоянного, до 500 вольт и переменного тока, до 380 вольт. Их можно дополнительно использовать для прозвонки целостности соединений.
В данных приборах в качестве световых индикаторов используют светодиоды, а в роли источника питания конденсатор большой емкости.
Цифровой указатель напряжения имеет ЖК экран с нанесенными значениями в вольтах. При максимальном значении 220 вольт на экране светятся все значения от минимального до максимума. Т.е. данный тестер показывает приблизительное значение. Единственный плюс такой модели — отсутствие источника питания.
Бесконтактные индикаторы предназначены для обнаружения проводников под напряжением, в том числе и скрытых в стенах или панелях. Схема данного прибора реагирует на переменное электромагнитное поле, оснащена световой и звуковой индикацией. О данных устройствах мы рассказывали больше, когда говорили о том, как найти электропроводку в стене.
Технические характеристики
Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:
Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):
Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.
Параметры однополюсного УВН 80:
Технические данные однополюсного УВНБУ 6–35:
Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:
Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы
При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании
Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.
Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.
Определить есть или нет электричество в сети или токопроводящих частях электроустановок помогут мобильные устройства, которые называются указателями напряжения. Обычно такие проверки выполняют в случаях подключения мобильных заземлений либо ножей для заземления, или для выполнения работ по электромонтажу. При этом особо важным является определение именно наличия или отсутствия электричества в сети, а не его цифрового значения.
Указатель напряжения имеет большое значение, особенно в работе электромонтера, можно даже сказать, что его жизнь зависит от его показаний. Ведь начинать работы можно лишь в тех случаях, когда прибор показывает полное отсутствие электрического напряжения в токопроводящих элементах источника освещения, розетки или обычного выключателя.

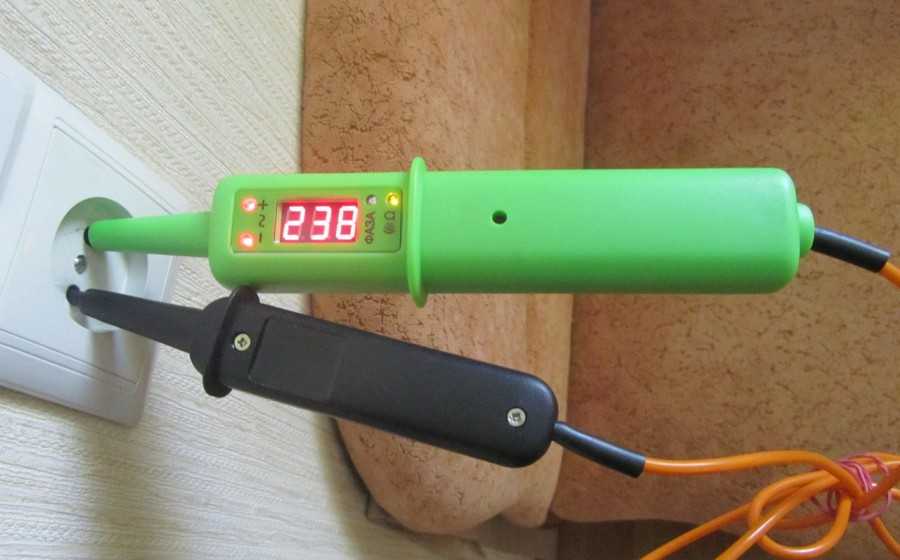

Вставка щупов в розетку
Щупы необходимо подключить в соответствующие разъемы
При установке щупов в точку питания не имеет значения, какой из них в какое гнездо розетки вставлять. Главное, строго удерживать провода за изоляцию, а не за оголенные части
Важно сделать так, чтобы щупы не соприкоснулись между собой. Иначе случится короткое замыкание
Если подсоединение проводов выполнено верно, на табло прибора отразится текущее положение вещей. Покажется цифровое значение напряжения. Оно никогда не будет равно 220 В. Погрешность в +/- 20 — считается нормой. Поэтому если на экране отобразится показатель 235-238 Вольт, пугаться не стоит. Согласно ГОСТ допустимы отклонения в напряжении на 10%.
Что лучше выбрать
Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. Кроме того, надо понимать, зачем оно будет нужно – к примеру, если контролька отлично себя зарекомендовала в трехфазных цепях, то делать ее для домашнего использования особого смысла нет.
Как ни странно, но если человек не разбирается в электрике, то ему лучше купить все таки полупрофессиональное устройство – хотя бы универсальный пробник на 220-380в. Кроме того, что это просто надежное и нужное устройство, если придется приглашать электрика или просить знакомых посмотреть проводку, то лучше если под рукой окажется хороший прибор.
Указатель напряжения с функциями бесконтактной, звуковой и контактной световой индикацией
Данный индикатор в отличии от своих конкурентов, представленных выше, помимо светового оповещения, имеет еще и звуковое. Эта функция делает данный прибор очень безопасным при определении наличия или отсутствия напряжения.
На данном указателе, бесконтактный режим определения наличия напряжения, имеет звуковое оповещение, при этом, он сопровождается световой индикацией зеленого цвета.
Контактный режим, имеет только световое оповещение, сопровождается индикацией красного цвета.
Для этого на приборе предусмотрены две светодиодные лампочки.
Для звука имеется динамик.
На торце указателя расположен переключатель режимов работы:
- “O” – функция контактного светового оповещения, сопровождается свечением красной лампочки, определяет наличие напряжения только при непосредственном контакте с фазой;
- “L” – функция бесконтактного звукового оповещения средней чувствительности, сопровождается свечением зеленой лампочки, определяет напряжение с небольшого расстояния, даже через двойную изоляцию провода;
- “H” – функция звукового оповещения максимальной чувствительности, сопровождается свечением зеленой лампочки, определяет наличие напряжения с большого расстояния через изоляцию провода.
Рабочая часть скрытая под защитным колпачком, выполнена в виде плоской отвертки.
На торце указателя напряжения предусмотрен специальный контакт, который в совокупности с основной рабочей частью прибора используется для определения целостности цепи. Режим так называемой “прозвонки”.
Последовательность работы в режиме “прозвонки”:
- снимаем перчатки;
- зажимаем пальцем правой руки торцевой контакт индикатора напряжения;
- далее, основной рабочей частью (выполненной под плоскую отвертку), касаемся одного конца жилы проверяемого провода;
- до второго конца провода необходимо дотронуться пальцами левой руки.
Если цепь целая, то:
- в режиме “О” – загорится красная лампочка;
- в режиме “L” и “H” – будет гореть зеленая лампочка в сопровождении с звуковым сигналом;
Если цепь повреждена:
ни в одном из режимов индикатор реагировать не будет.
Проверим указатель в работе
Включаем режим контактной индикации – “О”.
Теперь, поочередно подносим указатель напряжения сначала к нулевому контакту автоматического выключателя, где он как и положено ничего не показывает.
Затем, к фазному контакту. Световая индикация указателя напряжения загорелась.
Переходим к бесконтактному режиму средней звуковой и световой индикации “L”.
Данный режим может работать как с голой рабочей частью указателя, так и с защищенной колпачком. Итак, включаем режим и подносим указатель к автоматическому выключателю. Контактов касаться не нужно! Держим прибор на расстоянии 1-2 см от токоведущих частей. Возле нулевого контакта индикаторы указателя молчат, а возле фазного начинают издавать звуковое и световое оповещение, загорается зеленая лампочка.
Тестируем прибор в последнем положении переключателя -“H”, режим повышенной чувствительности бесконтактной звуковой и световой индикации.
Пользоваться данным режимом можно как с надетым, так и со снятым колпачком. Включаем прибор и подносим его к автоматическому выключателю.
Указатель включает звуковое и световое оповещение при обнаружении на одной из жил провода или кабеля фазы уже за 20 сантиметров до контактов автоматического выключателя.
Подведем итоги по тестированию данного указателя напряжения
Плюсы:
- большой набор функций, три режима индикации, одна световая и две звуковые;
- возможность определять напряжение на расстоянии;
- бесконтактная световая индикация дублируется звуковой;
- имеется функция проверки целостности цепи.
Минусы:
- прибор работает от батареек типа LR44, 157, А76 или V13GA, довольно быстро садятся. Перед проведением работ требуется предварительная проверка работоспособности прибора;
- рабочая температура окружающей среды от-10 до +50 градусов Цельсия.
Вывод:
Отличный, понятный и адекватный прибор, с широким набором функций. Подойдет как для профессионала, так и для новичка.
Указатели напряжения до 1000 в
Назначение, принцип действия и конструкция
22. В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.
Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.
Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.
Применение двухполюсных указателей является предпочтительным.
Применение контрольных ламп для проверки отсутствия напряжения не допускается.
23. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.
Размеры корпусов не нормируются, определяются удобством пользования.
Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.
24. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.
Размеры корпуса не нормируются, определяются удобством пользования.
25. Напряжение индикации указателей должно составлять не более 50 В.
Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.
26. Указатели напряжения до 1000 В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.
Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.
Эксплуатационные испытания
27. Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.
При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности.
Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживается при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10%.
28. При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).
29. При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 +/- 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8 — 12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, — к фольге и опускают его в воду.
У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой — к фольге.
30. Нормы и периодичность эксплуатационных испытаний указателей приведены в таблице.
Приборы для указания напряжения более 1000 Вольт
УВН применяются для установления отсутствия или наличия высоких напряжений (более 1кВ) на токопроводящих элементах установок, где планируется проведение ревизии или ремонта. Индикация показателей производится посредством неоновой (светодиодной) лампы, но в отличие от приборов, предназначенных до 1000 В, эти приспособления оснащены довольно внушительной изолирующей частью. Конструкцию, принцип работы и характеристики приборов рассмотрим подробнее.
Конструктивные особенности указателей ВН
Основными частями УВН являются: Рабочая (указательная) часть, состоящая из последовательно подключенных элементов:
-щуп контактный;
-неоновая лампочка;
-конденсатор.
Изолирующая часть, представляющая собой соединение:
-секции из диэлектрического материала
-втулки с резьбой (для крепления указательной части)
Рукоять с ограничительным кольцом.
Некоторые конструкции имеют смотровую прорезь, для наблюдения индикаторной лампочки, на некоторых предусмотрены колпаки — затенители. Большинство современных моделей оборудовано светозвуковой индикацией (УВНУ-10 СЗ ИП, УВНУ-35 СЗ ИП, УВНУ-110 СЗ ИП).
Также существуют бесконтактные устройства, способные подавать сигнал на расстоянии от проводника электроэнергии за счет действия электромагнитного поля (УВНУ-10), тем не менее, осуществить контакт с рабочей частью прибора – необходимо.
Размеры частей УВН, обеспечивающих безопасное проведение работ, приведены в таблице:
В отдельных моделях, рукоять может быть одним целым с изолятором, в этих случаях их общая длина должна соответствовать сумме значений из таблицы.
Порядок работы с применением УВН
Применению прибора должна предшествовать обязательная проверка его работоспособности. Она проводится путем кратковременного контакта с высоковольтной фазой, находящейся под нагрузкой на момент испытания (УВН-80, УВН-90). Однако в некоторых УВН применяется встроенная система самопроверки (УВНУ-2М/1, УВНУ-35 СЗ ИП). Для таких моделей контрольная проверка проводится иначе (смотри инструкцию по эксплуатации): чтобы проверить указатель, нужно нажать кнопку, расположенную на рабочей части устройства, звучание сигнала и включение красного индикатора указывает на исправность УВН.
Работа вблизи высоковольтных линий с указателями ВН, должна производиться только в резиновых перчатках, прошедших регулярную поверку. Держать инструмент разрешается не иначе как за рукоять. Коснувшись щупом токоведущего элемента, должна загореться неоновая лампа (красный светодиод) и сработать звуковой сигнал (если предусмотрен). Если этого не произошло, или мигает зеленый индикатор (в зависимости от модели) — напряжения нет. Но в этом случае контакт щупа с проводником должен удерживаться несколько секунд -5 – 6.
Если в момент работы, устройство подает вместо звукового сигнала писк, а свечение индикатора тусклое, значит необходимо заменить внутренний источник питания, многие модели предусматривают их присутствие (например, в УВНУ-110 СЗ ИП используются 2 литиевых батареи 6 В).
