Какой угол наклона должен быть в том или ином случае
По своей функциональности односкатные крыши разделяют на три главных разновидности: вентилируемые, невентилируемые и смешанные. Каждый из них стоит рассмотреть более подробно.
Конструкция вентилируемого типа
Такими крышами обустраивают закрытые сооружения. В роли вентиляции выступают продухи и специально отведенные просветы между слоями изоляции, через которые воздух уносит капельки влаги за пределы утеплителя.
Без такого вентилирования влага начнет накапливаться внутри утеплительного материала, от чего он начнет отсыревать и разрушаться. Спустя некоторое время придет в негодность весь кровельный пирог. У односкатной крыши вентилируемого типа есть ряд ограничений. Угол наклона такой кровли может находиться лишь в диапазоне от 5 до 20 %, в противном случае, воздушные потоки не смогут достаточно хорошо циркулировать сквозь продухи.
Невентилируемая конструкция
Чтобы понять, какой скат должен быть у односкатной крыши, нужно рассмотреть крышу без вентиляции. Как правило, такие постройки возводят на трассах и хозяйственных сооружениях. Зачастую у таких крыш угол находится в пределах от 3 до 6%, однако, каких-либо жестких ограничений по уклону нет.
Таким крышам вентиляция по большому счету не нужна, так как воздушные массы в помещениях, в которых нет стен или в них широко раскрыты двери, и так довольно хорошо циркулируют, выводя на улицу любые водяные испарения. Хотя, в таких постройках, влага и так сама по себе практически не собирается.
Конструкция смешанного типа
Такие крыши комбинируют характеристики двух предыдущих типов конструкции. В данном случае уклон кровли придается теплоизоляцией. Выходит довольно экономично, но в зимний период потребуется довольно часто чистить кровлю от снега.
Конструкция у такой односкатной крыши несколько иная: кроме профнастила, дополнительно укладывают утеплитель в два слоя и делают качественную гидроизоляцию.
Кроме того, угол определяется типом соединения стропил с мауэрлатом или стенами.
Минимальный уклон кровли
Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.
- В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
- Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
- При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
- К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
- Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.
По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.
Зависимость уклона от выбора кровельного покрытия
Второй способ вычисления угла наклона крыши — вспоминаем школьный курс геометрии
Можно использовать другой простой способ вычисления (расчета) угла наклона крыши. Для этого необходимо вспомнить азы школьного курса тригонометрии и применить их на практике. В этом случае тоже нет ничего сложного. Ведь профиль практически любой крыши — это один, два или несколько прямоугольных треугольников, а вычислить любой угол такого трёхугольника, зная длины его сторон (в нашем случае длину стропил, ширину пролета и разницу высот между нижней и верхней точками опоры стропил) не составит проблем.
В случае, когда крыша дома или хозяйственной постройки уже сооружена или хотя бы уложены стропила и есть желание узнать какой будет угол наклона крыши, достаточно замерить длину пролета крыши по горизонтали — это будет прилежащий катет прямоугольного треугольника. После этого необходимо замерить высоту подъёма крыши — разность высоты между точкой опоры низа стропильной ноги на стену и коньком — это будет противолежащий катет.
Теперь делим полученную величину вертикальной стороны этого треугольника (высоту крыши) на горизонтальную (ширину пролета — для односкатной или 1/2 пролета — для двухскатной). Полученное число будет tg (тангенс) угла наклона. Чтобы получить сам угол необходимо вычислить arktg (арктангенс) этого числа. Для этого можно воспользоваться калькулятором, имеющим данную функцию или «забить» запрос в поисковике и для этого не надо быть большим математиком.
Если же Вам необходимо соорудить крышу с заданным углом, то для этого вычисляете тангенс, интересующего Вас угла (одним из вышеуказанных способов) — это и будет соотношением между высотой крыши и длиной пролета по горизонтали. Длину пролета просто измерить, а чтобы узнать высоту: результат этих измерений умножаем на полученный ранее тангенс угла: a=bхtgA;
Чтобы, при этом, узнать какой длинны будут необходимы стропильные ноги можно вспомнить знакомую из школы теорему Пифагора, согласно которой: квадрат гипотенузы прямоугольного треугольника c (в нашем случае это стропильная нога) равняется сумме квадратов катетов a и b ( длине пролета и высоте крыши), то есть:
c 2 =a 2 +b 2 , отсюда: c (длина стропил) равняется квадратному корню суммы катетов. Квадратный корень легко можно вычислить на том же калькуляторе.
Такие расчеты подходят как для односкатной, так и для двускатной крыши. Разница лишь в том, что в случае односкатной крыши при расчете угла её наклона берется длина всего пролета крыши. При определении же угла наклона двускатной крыши берется лишь половина пролета — в случае одинаковых скатов или расстояние до точки вертикальной проекции конька на горизонтальное перекрытие — в случае неодинаковых скатов.
Во втором случае угол наклона определяется отдельно для каждого ската. Точку вертикальной проекции можно определить, опустив для этого отвес с верхней точки конька.
Влияние уклона на организацию водоотвода кровли
В зависимости от уклона кровли формируется и водоотток. Он бывает либо организованный, либо неорганизованный.
При организованном водоотводе следует придерживаться следующих советов:
Если уклон кровли более 15 градусов, То используют подвесные и надстенные желоба бортами не менее 12 см.
В регионах с сильными морозам применяют установку внутреннего водостока. Вода собирается в специальную воронку и по трубам выводится в ливневую канализацию. Воронки устанавливают параллельно коньку.
Если кровля выполнена из штучных и листовых материалов организовывают наружный водоотвод. На крышах покрытых рулонной кровлей организовывают внутренний.
Как произвести расчет уклона кровли: несколько рекомендаций
Теперь рассмотрим как посчитать угол наклона кровли. Начнем с того, что уклон, как уже отмечалось выше, может измеряться в градусах и процентах. Иногда неопытные застройщики их путают, что приводит к ошибкам в расчетах. А ведь эти значения отнюдь не являются равными. Впрочем, будучи внимательным и пользуясь специальными таблицами, можно произвести быстрый перевод величин.

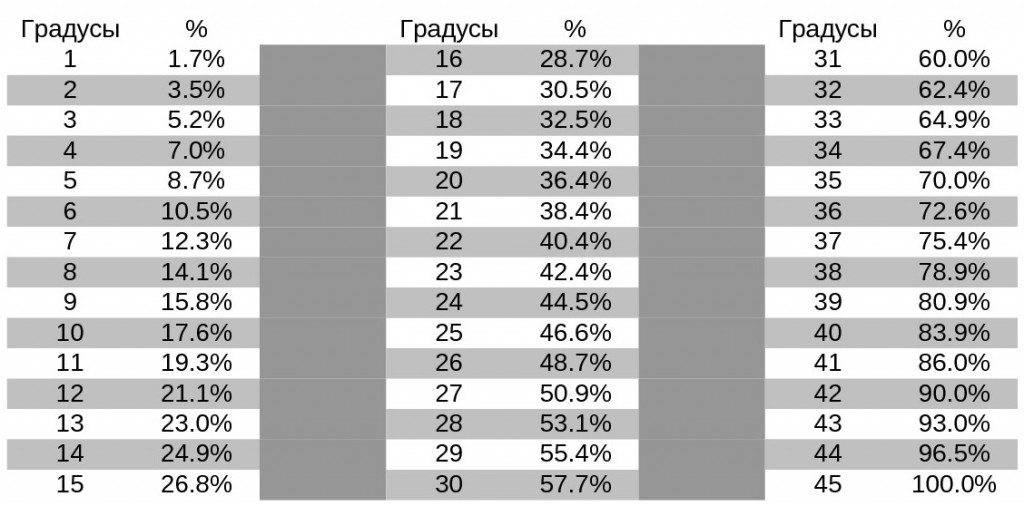

Соотношение градусов и процентов в уклоне крыши
| Градусы, | Проценты, % | Градусы, | Проценты, % | Градусы, | Проценты, % |
|---|---|---|---|---|---|
| 1 | 1,7 | 16 | 28,7 | 31 | 60,0 |
| 2 | 3,5 | 17 | 30,5 | 32 | 62,4 |
| 3 | 5,2 | 18 | 32,5 | 33 | 64,9 |
| 4 | 7,0 | 19 | 34,4 | 34 | 67,4 |
| 5 | 8,7 | 20 | 36,4 | 35 | 70,0 |
| 6 | 10,5 | 21 | 38,4 | 36 | 72,6 |
| 7 | 12,3 | 22 | 40,4 | 37 | 75,4 |
| 8 | 14,1 | 23 | 42,4 | 38 | 78,9 |
| 9 | 15,8 | 24 | 44,5 | 39 | 80,9 |
| 10 | 17,6 | 25 | 46,6 | 40 | 83,9 |
| 11 | 19,3 | 26 | 48,7 | 41 | 86,0 |
| 12 | 21,1 | 27 | 50,9 | 42 | 90,0 |
| 13 | 23,0 | 28 | 53,1 | 43 | 93,0 |
| 14 | 24,9 | 29 | 55,4 | 44 | 96,5 |
| 15 | 26,8 | 30 | 57,7 | 45 | 100 |
#1. Уклон, измеряемый в градусах, есть реальный угол между перекрытием и стропилом. Его можно подсчитать, разделив высоту конька (над плоскостью перекрытия) на половину ширины крыши. Если крыша имеет ломаную форму, то берется часть ширины дома, находящаяся под данным участком крыши. К примеру, дом имеет простую крышу шириной 10 метров. Конек имеет высоту 2 метра. Делаем расчеты. Делим 2 на 5, получив 0,4. В проценты перевести просто: умножим число на 100. Выйдет 40 процентов.
#2. Можно пойти еще более простым путем. Зайдя в интернет, найти онлайн сервис с калькулятором для расчета кровельного уклона (их в Сети предостаточно). Вводим необходимые значения. Это ширина здания и высота конька. Параллельно вам и длину стропил мгновенно подсчитают. Принцип работы подобных калькуляторов основан на том, что, по сути, все крыши состоят из двухскатных, которые рассчитываются как обычный треугольник.
#3. И еще один способ – он годится для тех, кто больше верит своим рукам и глазам, чем расчетам. Надо просто взять и измерить уклон, используя для этого нехитрый прибор – уклономер (иначе, угломер). Сегодня существует множество вариантов исполнения данного прибора, как аналоговых так и цифровых.
Электронный угломер, которым можно измерить угол наклона ската крыши.
#4. Так как ширину дома изменить никак нельзя, то варьировать наклон плоскости крыши можно изменением высоты конька. Естественно, лишь тогда, когда и стены дома, и его фундамент надежны, а их прочность имеет запас. После выбора оптимального для себя уклона застройщик может определить, какой высоты ему нужен конек. В помощь ему имеются специальные таблицы с коэффициентами, на которые следует умножить одну вторую от ширины перекрытия (уклон задан).
#5. На практике высоту конька можно определить достаточно просто. Берем и размечаем две внешние стены дома (вдоль них будет расположен наш скат). Шнур натираем мелом и туго натягиваем между этими метками. Отмеряем у шнура центр, и в этой точке ставим планку. Она должна стоять строго перпендикулярно плоскости перекрытия (для точности проверим это с помощью угольника).
Меняя положение бечевки относительно планки (двигая ее вверх), стараемся достичь нужного нам уклона. Для этого периодически проверяем величину угла от стены. Как только необходимый результат достигнут, ставим отметку на планке. Отпилив этот кусок, делаем шаблон для опор конька. Если же опоры не нужны, то на каждом из торцов крыши определяем высоту стыковки двух стропил, закрепив рейки с натянутым шнуром.
Разновидности кровли
Сложная форма вальмовой крыши
Наиболее распространенной для хозяйственных и подсобных строений формой является односкатная кровля, не предлагающая ничего оригинального в плане дизайна, но привлекающая низкой стоимостью и простотой возведения: конструкция такой кровли по сути состоит из стен различной высоты и уложенного на них кровельного материала.
Наклон крыши в данном случае преимущественно составляет от 9 до 25 градусов, поскольку чаще всего такие крыши покрываются профнастилом. Отсутствие чердака под крышей позволяет выбрать довольно маленький угол ее наклона, но не следует забывать об организации вентиляции пространства под кровлей.
Наиболее распространенным типом кровли является двускатная крыша, конструкция которой представляет собой две плоскости (скаты), соединяющиеся по одной линии (конек).
Стены, являющиеся торцами здания, называют фронтонами, в них могут быть предусмотрены двери, позволяющие использовать помещение чердака или производить небольшой ремонт, а также исполняющие роль вентиляционных отверстий (продухов).
В современном строительстве наибольшей популярностью пользуются вальмовые крыши, позволяющие выполнить поистине неповторимый дизайн кровли.
Угол уклона крыши здесь может быть практически любым в зависимости от вкуса и воображения человека, выполнявшего проектирование конструкции кровли.
Наиболее часто возводится вальмовая четырехскатная крыша, причем два ската выполнены в форме треугольников.
Немного более усложненным вариантом вальмовой крыши является мансардная, возведение которой производится с целью использования чердачного пространства в качестве жилого помещения, что делает обязательными качественное утепление и пароизоляцию кровли.
Пространство, из которого состоит мансардный этаж, образуется за счет системы скатов ломаной формы и довольно высоких углов наклона. Кроме того, здесь следует оборудовать слуховые окна, которые могут также послужить дополнительным украшением кровли, а также необходимо выполнить инсоляцию помещения.
Оптимальный уклон крыши зависит не только от дизайнерских решений застройщика, но и от погодных условий региона, где производится строительство, что также следует учитывать при выборе наилучшей конструкции кровли.
Важную роль при определении уклона также играет кровельный материал, предъявляющий определенные требования к конструкции крыши.
Как рассчитать уклон кровли: какой способ лучше ↑
Как известно, помимо плоских (пологих) конструкций существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската и видом крыши.
Уклон крыши определяют следующие параметры:
- тип и количество материала, предназначенного для покрытия крыши;
- необходимая защита от ветра и влаги;
- высота конька для случая ремонта уже существующей кровли.
Калькулятор для расчета уклона кровли
Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:
- H – высота конька, то есть катет прямоугольного треугольника;
- W – второй катет, равный половине ширины основания;
- L – длина стропил, она же – гипотенуза.
Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.
Использование угломера
Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.
Формула расчета уклона кровли
И, наконец, требуемую крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину
- вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
- заложения – горизонтального расстояния от нижней до проекции верхней точки ската.
Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».
Математически расчет величины крутизны крыши в процентах проводят следующим образом.
i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.
После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.
Рассмотрим, как вычислить угол наклона в градусах на конкретном примере.
Пример расчета
Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.
Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.
Теперь можно по таблице перевести полученное значение в градусы, получаем – 29°.
Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.
Допустим, речь идет о листовой стали.
- Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
- Точка пересечения наклонной и вертикальной оси дает ответ на поставленный вопрос – самое меньшее 28%.
Пример расчета
Проведем расчеты для конкретного дома.
Если H составляет 3 м, а L – 12 м, тогда i = 50%.
Таким образом, в случае приведенных конструктивных размеров необходима крутизна ската в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.
2021 stylekrov.ru
Как влияет угол наклона на размеры мансарды
Чем больше жилая площадь мансарды – тем комфортнее в ней проживать, тем престижнее считается здание. Застройщикам желательно предварительно ориентироваться в зависимости этих эксплуатационных характеристики от формы кровли, знания помогут выбрать оптимальный вариант решения стропильной системы. Ее можно сделать удобной и дешевой, пригодной к использованию различных кровельных материалов.
Зависимость полезной площади мансарды от угла наклона крыши
На схеме наглядно видно, как изменяется площадь помещения с изменением угла наклона скатов. Во время определения размеров мансарды надо иметь в виду, что делать высоту помещения менее двух метров нецелесообразно, такие комнаты оказывают угнетающее действие на жильцов.
Но есть и негативные факторы, возникающие при увеличении угла наклона.
Возрастет количество строительных материалов. Чем больше угол наклона – тем больше длина стропильных ног. Рассмотрим пример. Угол наклона скатов 45°, ширина дома 8 м.
Длина двух стропильных ног, соответственно, 5,66+5,66=11,32 м. Это притом что ширина строения всего 8 м. На практике это значит, что для такой крыши придется покупать на 8:11,32×100=70% больше пиломатериалов и кровли, чем для односкатной плоской крыши.
- Увеличивается сметная стоимость кровельных работ. Не только за счет возрастания количества необходимых материалов, но и за счет увеличения сложности кровельных работ. Такие задания могут выполнять только высокопрофессиональные специалисты, а их услуги стоят очень дорого.
- Возрастают ветровые нагрузки на кровлю. Усилия имеют опрокидывающий характер, требуются дополнительные специальные строительные мероприятия для повышения надежности фиксации мауэрлата к фасадным стенам и стропильных ног к мауэрлатам.
В чем измеряется угол уклона крыши
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.
В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.
Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.
Уклон крыши соотношение градусы-проценты
| градусы | % | градусы | % | градусы | % | ||
| 1° | 1,75% | 16° | 28,68% | 31° | 60,09% | ||
| 2° | 3,50% | 17° | 30,58% | 32° | 62,48% | ||
| 3° | 5,24% | 18° | 32,50% | 33° | 64,93% | ||
| 4° | 7,00% | 19° | 34,43% | 34° | 67,45% | ||
| 5° | 8,75% | 20° | 36,39% | 35° | 70,01% | ||
| 6° | 10,51% | 21° | 38,38% | 36° | 72,65% | ||
| 7° | 12,28% | 22° | 40,40% | 37° | 75,35% | ||
| 8° | 14,05% | 23° | 42,45% | 38° | 78,13% | ||
| 9° | 15,84% | 24° | 44,52% | 39° | 80,98% | ||
| 10° | 17,64% | 25° | 46,64% | 40° | 83,90% | ||
| 11° | 19,44% | 26° | 48,78% | 41° | 86,92% | ||
| 12° | 21,25% | 27° | 50,95% | 42° | 90,04% | ||
| 13° | 23,09% | 28° | 53,18% | 43° | 93,25% | ||
| 14° | 24,94% | 29° | 55,42% | 44° | 96,58% | ||
| 15° | 26,80% | 30° | 57,73% | 45° | 100% |
Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:
Замер уклона крыши
Измеряют угол уклона при помощи уклономера или же математическим способом.
Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.
Математический расчёт уклона
Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:
- Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
- Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней
При помощи математического расчёта величину уклона крыши находит следующим образом:
Угол уклона ската i равен отношению высоты кровли Н к заложению L
i = Н : L
Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.
Чтобы было понятней рассмотрим на примере:
Пусть будет:
Длина заложения 4,5 м, высота крыши 2,0 м.
Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.
Минимальный уклон для кровельных материалов (покрытий)
| Вид кровли | Минимальный уклон крыши | ||
| в градусах | в % | в соотношении высоты ската к заложению | |
| Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) | 0-3° | до 5% | до 1:20 |
| Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) | от | 15 | |
| Фальцевая кровля | от 4° | ||
| Ондулин | 5° | 1:11 | |
| Волнистые асбоцементные листы (шифер) | 9° | 16 | 1:6 |
| Керамическая черепица | 11° | 1:6 | |
| Битумная черепица | 11° | 1:5 | |
| Металлочерепица | 14° | ||
| Цементно-песчанная черепица | 34° | 67% | |
| Деревянная кровля | 39° | 80% | 1:1.125 |
Высота конька тоже зависит от угла ската
При расчетах любой кровли за ориентир всегда берется прямоугольный треугольник, где катеты – это высота ската в верхней точке, то есть в коньке или же переходе нижней части всей системы стропил в верхнюю (в случае с мансардными кровлями), а также проекция длины конкретного ската на горизонталь, которая представлена перекрытиями. Здесь есть только одна постоянная величина – это длина крыши между двумя стенами, то есть длина пролета. Высота коньковой части будет меняться в зависимости от угла наклона.
Высота конька может меняться в зависимости от угла наклона
Спроектировать кровлю помогут знания формул из тригонометрии: tgA = H/L, sinA = H/S, H = LхtgA, S = H/sinA, где А – это угол ската, Н – высота кровли к области конька, L – ½ всей длины пролета кровли (при двухскатной крыше) либо вся длина (в случае односкатной кровли), S – длина самого ската. Например, если известно точное значение высоты коньковой части, то определяется угол наклона по первой формуле. Найти угол можно будет по таблице тангенсов. Если же в основе расчетов лежит угол кровли, то найти параметр высоты конька можно по третьей формуле. Длину стропил, имея значение угла наклона и параметров катетов, можно посчитать по четвертой формуле.
Таблица тангенсов
Уклон кровли: факторы влияния
Остановимся более подробно на каждом из факторов.
Ветровая нагрузка. Параметр, прямо пропорциональный углу ската: чем больше наклон, тем большее сопротивление ветру оказывает крыша, но и тем выше вероятность того, что покрытие может быть разрушено. Малый угол ската – меньше сопротивление, но в этом случае ветер проникает под стыки и может сорвать листы кровли. Специалисты рекомендуют для районов с частыми сильными порывами ветра угол ската – 15-20 градусов (в процентах 27-36), для местности с несильными ветрами – 35-40 (в процентах 70-84).
Дождь и снег. Чем больше уклон ската, тем быстрее и лучше сходит снег и уходит вода. Практика показывает, что для районов с большим количеством осадков самый оптимальный вариант – 45 градусов, а для небольших осадков достаточным будет угол в 30 градусов. При меньшей величине уклона кровли вода может загоняться под стыки и нарушать герметичность кровли даже при небольшом ветре.
Материал для кровли. Самый важный фактор, при правильном учете которого кровля будет служить долго и надежно. Укажем рекомендуемые углы наклона.
- Штучные материалы: черепица и шифер. Для керамической и битумной черепицы наименьший уклон – 11 градусов. Для шифера (асбоцементные листы) – 9 градусов. Такие скаты предотвращают накапливание и просачивание воды на стыках.
- Рулонные материалы – рубероид, рубемаст, мембранное покрытие и другие. Кровля состоит из нескольких слоев: небольшой уклон (2-5 градусов) – 3,4 слоя, больший угол (до 18) – 2 слоя. Материалы достаточно дешевы, легко укладываются, ремонтируются, но недолговечны и требуют для скатной кровли сплошной обрешетки (конструкция из досок, на которую крепится кровля).
- Профнастил – рекомендуемый угол наклона составляет 12 градусов. При меньших углах необходимо проклеивать стыки кровли герметиками.
- Ондулин – облицовочный и кровельный материал. Оптимальный угол ската – 5-6 градусов.
Отметим, что перечисленные материалы обладают своими относительными преимуществами и недостатками для разных климатических и температурных условий, разных строений, разных конструкций крыши и, наконец, разных предпочтений и возможностей хозяина постройки. Но, в любом случае, чтобы рассчитать количество материала, обязательно надо учитывать указанные минимальные или оптимальные углы ската кровли.
Выбор кровельного материала
Относительно монтажа кровельных материалов существует порядок, регулирующий уклон кровли – СниП. От величины наклона зависит не только выбор покрытия, но и количество слоев, необходимых к укладке (это касается рулонной кровельной продукции).
Наплавляемые материалы для кровли используют на крышах, имеющих угол наклона, минимальный размер которого может быть равен 0 процентов, а максимальный – 25 %. Когда уклон составляет 0-10%, материал настилают в 3 слоя. Если данный показатель от 10 до 25 %, тогда его укладывают в один слой, выбирая кровельное покрытие с посыпкой.
Листы асбестоцементного шифера укладывают на крышах, наклон которых не превышает 28%, черепицу используют, когда уклон не менее 33%, а листы стальные оцинкованные применяют на кровле, имеющей угол не более 29%.
Необходимо знать, что чем уклон кровли больше, тем большее количество материала потребуется на ее перекрытие. Например, двускатная крыша с малым уклоном по стоимости будет дешевле, чем обустройство перекрытия, имеющего наклон 45 градусов. Когда известна величина уклона, можно легко узнать, сколько кровельного материала потребуется приобрести, и высчитать высоту кровли (прочитайте: «Как рассчитать высоту крыши дома «).
Как образуется угол наклона?
Сторонами острых углов крыши являются скаты, а также горизонтальная поверхность настила. Именно между ними образуется угол наклона, который зависит от объективного фактора: вида крыши. Их выделяют несколько.
- Пологая крыша (используется для большей экономии средств, так как на фоне крутой крыши материал для нее значительно дешевле; стоит отметить, что дома с такими крышами, как правило, находятся в регионах с минимальным количеством осадков).
- Высокая крыша (достаточно красивый вариант кровли, однако более дорогостоящий, так как требует дополнительных затрат на материал, к тому же дома с высокими крышами не могут быть построены в областях, где характерны сильные ветра).
- Плоская крыша (один из самых экономных вариантов настила крыши, однако следует учитывать, что уклон, хоть и не ярко выраженный, должен быть обязательно, иначе вода не сможет стекать, а при обильном снегопаде конструкция и вовсе может не выдержать, поэтому при строительстве данной крыши необходимо поставить водоотвод).
- Скатная крыша (поверхность кровли наклонена в сторону наружных стен, особенно популярный вид для загородных домов из-за климатических условий нашей страны).
Требования СНиП
Шифер, черепица и другие штучные материалы. Минимальное значение уклона — 22°.
Согласно требованиям СНиП, для крыши из профнастила минимально допустимый порог — 8°, однако он допустим лишь для хозяйственных построек и промышленных сооружений. Угол кровли из профнастила для жилых домов составляет минимум 10°. Однако строительные фирмы дают гарантию только на конструкции с уклоном в 12° и выше. Максимальный угол наклона может составлять даже 70° и больше.
Однако стоит помнить, что чем меньше высота кровли и соответственно угол ската, тем меньшее расстояние нужно делать между досками обрешетки. Как видно из представленной ниже таблицы, крыша с небольшим уклоном требует сплошной обрешетки.
Требования СНиП
В чем измеряется угол уклона
Уклон кровли градусы/проценты
Измеряется уклон кровли в градусах или процентах. Их соотношение указаны в таблице на рисунке 2. Измеряется угол уклона с помощью уклономера или математическим способом.
Уклономер это рейка с рамкой, между планками которой есть ось, к которой прикреплен маятник + шкала деления. Если рейка находится в горизонтальном положении, на шкале будет ноль.
Для определения угла наклона крыши, рейку держат перпендикулярно коньку. На шкале маятник покажет, какой уклон у данной крыши в градусах.
Математическим путем эта величина находится следующим образом. Что такое угол наклона ската – отношение между высотой конька и половиной заложения крыши (ширина здания деленая на два).
Чтобы получить значение в процентах, полученное число умножаем на 100. Далее, если надо узнать значение уклона в градусах, переводим по таблице. Чтобы было понятней рассмотрим на примере.
Ширина здания 7 м, высота конька 0,6 м. Получаем: 0,6:(7/2)=0,17, теперь умножаем 0.17х100=17%. Смотрим по таблице: 17%=10 градусов. То есть угол наклона кровли будет 10 градусов.
Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Наклон обозначается английской буквой «i».
Некоторые могут обозначать в промилях, но говорят это не очень удобно.
В СНиП II-26-76, данная величина указана в процентах. То есть кому как удобно, на данный момент не существует строгих правил по этому поводу.
Выбор материалов в зависимости от угла наклона
Теперь рассмотрим минимальное значение угла наклона крыши для наиболее распространенных кровельных материалов.
Минимальный угол наклона кровли для кровельных материалов:
- Мембранные покрытия. Можно использовать для крыш любой конструкции. Минимальный уклон 2 градуса.
- Рулонные материалы. При укладке 3-х и более слоев минимальный угол составит 2-5 градусов. Если планируется улаживать два слоя или меньше, угол будет 15 градусов.
- Ондулин – 6 градусов.
- Мягкая черепица. Можно использовать при угле наклона 11 градусов, но при этом материал укладывается на сплошную обрешетку.
- Профнастил. Минимальный угол наклона составит 12 градусов, но при этом рекомендуется дополнительно промазывать стыки герметикам.
- Металлочерепица – 14 градусов.
- Шифер, черепица. Чтобы влага не задерживалась на крыше и не просачивалась внутрь кровли в местах стыка, минимальный угол наклона должен составлять 22 градуса.
С материалами разобрались. Теперь перечислим некоторые моменты, которые следует обязательно учитывать при строительстве крыш с малым уклоном.
А именно:
- Правильно оборудовать водосточную систему. Она может быть внутренней (приемники воды расположены на самой крыше и уклон делается в их сторону) и наружные (сток воды за пределы крыши, по желобам).
- При уклоне кровли меньше рекомендуемого на 10, следует монтировать водонепроницаемую нижнюю кровлю.
- Чем меньше угол ската крыши, тем больше подкровельный вентиляционный зазор.
- Если уклон кровли менее 10 градусов, вентилирование должно быть от ската к скату.
- Если в качестве кровельного покрытия используется битумная черепица, а угол наклона крыши составляет 6 градусов, специалисты рекомендуют гидроизоляционные мембраны по всему основанию кровли.
Из всего выше сказанного можно сделать вывод: уклон кровли минимальный это не единое значение для всех крыш. Для каждого кровельного покрытия эта величина своя, но и она при определенных условиях может быть уменьшена.
Но использование материалов, при наклонах меньше рекомендуемых, значительно повышает затраты на устройство крыши, хотя эстетически это не всегда оправданно.
Минимальный уклон для некоторых кровельных материалов
Выбирая кровельный материал, следует внимательно ознакомиться с его эксплуатационными характеристиками и рекомендациями к использованию.
Для каждого из материалов рекомендуется свой оптимальный показатель наклона:
- Штучные материалы (шифер, черепица). Минимальный уклон шиферной кровли – 22 градуса. В таком случае влага не будет иметь возможности скапливаться в области стыков, что грозит последующим просачиванием внутрь.
- Рулонные материалы. Здесь большое значение имеет число слоев укладки. Если используется три слоя, наклон выбирается в пределах 2-5 градусов. Двухслойная укладка потребует увеличения угла до 15 градусов.
- Профнастил. Уклон металлической кровли должен быть не меньшим, чем 12 градусов. Малые углы предусматривают необходимость дополнительной герметизации стыковочных участков.
- Металлочерепица. Наклон скатов – не менее 14 градусов.
- Ондулин. От 6 градусов.
- Мягкая черепица. От 11 градусов, при чем обустройство сплошной обрешетки является обязательным.
- Мембраны. Универсальное покрытие, применяемой на самых различных кровлях. Минимальный скат кровли – 2 градуса.
Угол уклона оказывает непосредственное влияние на сооружение обрешетки. Минимально наклонные скаты рекомендуется оснащать сплошной обрешеткой, или использовать шаг 350-450 мм. Кроме того, плоская кровля потребует дополнительного времени на обустройство отвода воды с ее поверхности. Для этих целей используется система уклонов. На крышах большой площади нередко монтируют систему аварийного слива воды, на случай превышения водными потоками возможностей основных стоков.
Так как кровельные материалы довольно дорогие, выбирать их нужно очень тщательно, учитывая все достоинства и недостатки
Важно из всего разнообразия представленных в продаже вариантов выбрать наиболее оптимальное покрытие для своего дома. Процесс возведения кровли также должен быть организован максимально ответственно, так как даже минимальные погрешности в процессе расчета угла наклона может иметь самые плачевные последствия
Хорошо еще, если удастся отделать небольшим ремонтом или переделкой. Нередко бывает так, что неправильно рассчитанная кровля во время сильного ветра или снега претерпевает значительные повреждения и разрушения. Это может привести не только к серьезными финансовым потерям, но и к травмам живущих в таком доме людей.
Преимущества и недостатки минимального угла наклона
Почему вообще стоит вопрос о минимально допустимой норме для двускатной и односкатной крыши? В чем преимущества низких конструкций? Далее перечисляются некоторые их плюсы:
- Уменьшение расхода кровельного материала. Если крыша высокая, ей необходима более массивная стропильная система. Уменьшая же угол ската, можно снизить стоимость всей конструкции. Однако стоит учесть, что и нахлест листов будет больше у низких кровель.
- Безопасность при выполнении кровельных работ.
- Односкатные крыши лишены конька, а значит и всего объема работ с ним.
Помимо преимуществ, низкая кровля имеет и ряд недостатков:
- Медленный сток воды, а значит высокая вероятность протеканий и порчи кровельного пирога. Для этого листы в местах нахлеста необходимо герметизировать.
- Высокая снеговая нагрузка на крышу. В некоторых случаях при обильных снегопадах нужно будет самостоятельно чистить крышу из профлиста от снега.
- Невозможность оборудовать жилую мансарду.
