Как сделать ломаную крышу своими руками пошагово

Карта рассчитанных снеговых нагрузок на территории Российской Федерации

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Районирование по величинеснеговой нагрузкиЗначение в кПаЗначение в кг/м²
I0.8 кПа80 кг/м²
II1.2 кПа120 кг/м²
III1.8 кПа180 кг/м²
IV2.4 кПа240 кг/м²
V3.2 кПа320 кг/м²
VI4.0 кПа400 кг/м²
VII4.8 кПа480 кг/м²

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

  • Если угол ската – мене 25°, то μ=1,0
  • При крутизне от 25 до 60° — μ=0,7
  • Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется.

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

Изоляционные слои кровельного «пирога»

Утеплить двускатную мансардную кровлю необходимо в обязательном порядке, если ее пространство используют в качестве дополнительной жилой площади. Там, где находятся люди, всегда в воздухе присутствуют водяные пары. В сочетании с теплом пары негативно отражаются на состоянии финишной отделки крыши.

Дело в том, что теплый влажный воздух поднимается вверх и нагревает покрытие кровли до такой степени, что на нем зимой быстро тает снег. Талые воды начинают проникать в малейшие трещины и щели, просачиваясь внутрь кровельного пирога. Они также скатываются по поверхности скатов к холодному карнизу, где снег и не начинал таять. Там вода вновь замерзает, в итоге образуется наледь.

Чтобы не было негативных последствий, таких как забившиеся и в дальнейшем разрушенные водостоки, не образовывались большие сосульки и на голову не падали пласты снега при составлении проекта жилой мансарды нужно включать в перечень обязательных работ изоляционные мероприятия, в том числе гидро-, тепло – и пароизоляцию.

Разновидности конструкций двускатных крыш

Для начала необходимо разобраться, какие конструкции двускатных крыш бывают, так как придется выбирать наиболее подходящую для конкретного строения.

Простая равносторонняя двускатная конструкция

Простейший вариант двускатной крыши – симметричные скаты

Этот вариант двускатной конструкции можно назвать традиционным и самым применяемым, так как он прост в монтаже и обслуживании, а также отличается долговечностью и надежностью.

Симметрия в этой системе помогает достичь равномерности нагрузки на мауэрлат и несущие стены. При правильном выборе сечения бруса для обустройства стропильной системы и мауэрлата, эти детали обеспечат необходимый для длительной эксплуатации крыши запас прочности. Дополнительной надежности конструкции придадут правильно установленные стойки, подкосы и затяжки.

Недостатком этой системы для обустройства внутри чердачного пространства помещений является то, что после установки стен и потолка большую площадь занимают глухие зоны в угловых областях конструкции, которые остаются незадействованными.

Простая асимметричная двускатная конструкция

Очень интересно смотрятся дома с асимметричной двускатной крышей

Асимметричная двускатная конструкция отличается от традиционной системы тем, что ее скаты располагаются под разным углом. Так, один из них обычно составляет больше 45 градусов, что позволяет увеличить полезную площадь чердачного пространства, в котором вполне можно обустроить жилое помещение, естественно, при должном утеплении.

Еще одним важным достоинством подобной конструкции может стать меньший по площади скат, который рекомендовано спланировать с подветренной стороны строения, где на крыше всегда собирается большое количество снега. Небольшой же по размеру, но с большой крутизной скат не будет задерживать на своей поверхности больших сугробов.

К недостатку асимметричной конструкции можно отнести более сложный ее расчет для достижения равномерного распределения нагрузки на стены дома.

Ломаная двускатная конструкция

Один скат «изломан» чтобы перекрыть пристройку сбоку дома

Эту двускатную стропильную систему можно назвать редкостью, хотя благодаря такому расположению скатов в чердачном пространстве формируется достаточно большая комната, которая может быть использована под жилое или хозяйственное помещение.

Кроме такой стропильной системы к ломаной двускатной конструкции можно отнести и мансардный вариант установки стропил.

Оба ската «изломаны» — явный выигрыш в полезной площади чердачного помещения

Мансардная ломаная стропильная система способна обеспечить для строения полноценный второй этаж с просторными комнатами, а при усиленном утеплении они могут использоваться в любое время года.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
  • древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
  • материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Важные правила при утеплении мансардной крыши

Когда возникает вопрос, какой утеплитель лучше для мансардной крыши, однозначного ответа здесь нет. Однако, в связи с тем, что для мансардной кровли характерен большой угол наклона, не следует использовать мягкие материалы, которые будут слеживаться и сползать с поверхности.

Рулонный утеплитель необходимо укладывать снизу вверх. Для этого следует использовать строительный степлер и шнурок. Раскатывая рулон, материал прижимается к планкам. При помощи шнурка и скоб рисуется буква Z. По такой технологии крепится каждый слой утеплителя.

Лучше отдать предпочтение плитам, плотностью 30-50 кг на куб. м. В этом случае шаг стропил придется подстраивать под размер утеплителя, который на 10-15 мм должен быть меньше ширины утеплительной плиты. Это требуется для того, чтобы материал мог стать враспор без образования щелей и хорошо удерживаться между балками. Если ширина будет меньше или больше, необходимо будет срезать материала. Создать ровный срез не всегда удастся, и к тому же остается большое количество остатков. Располагать плиты следует таким образом, чтобы швы предыдущего ряда перекрывались последующим.

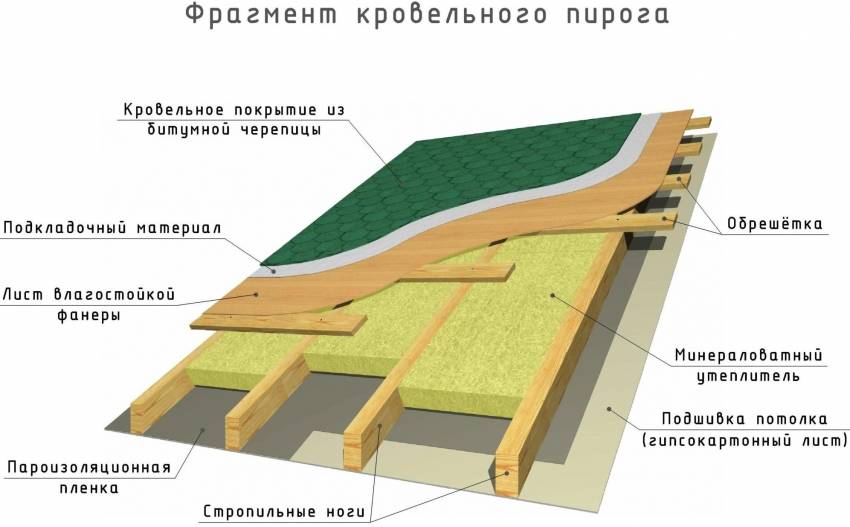

Схема устройства кровельного пирога

Утеплитель укладывается так, чтобы обеспечить минимальное количество мостиков холода. Дополнительно, остатки материала можно уложить на набитые со стороны помещения планки необходимой ширины. Сверху на слой утеплителя укладывается пароизоляция и выполняется обрешетка для будущей отделки. Такой вариант, где перекрываются даже стропила, практически полностью исключает образование мостиков холода. Несмотря на то, что потребуется немного больше утеплительного материала, мансарда в конечном итоге получится более теплой, что даст возможность уменьшить расходы на обогрев помещения.

Важно! Мостики холода способствуют образованию влаги в кровельном пироге. Это может привести к гниению стропил, набуханию теплоизоляционного материала, коррозии металлических элементов конструкции, возникновению неприятных запахов внутри помещения

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

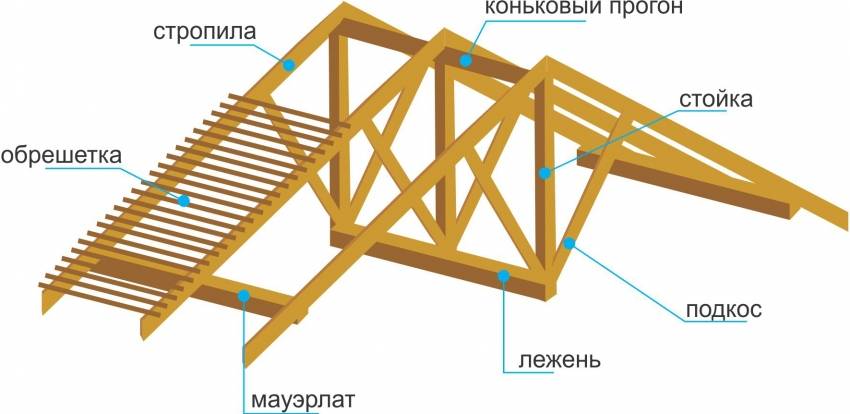

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

  1. Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.
  2. Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.

  3. Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
  4. Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
  5. Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
  6. Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
  7. Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
  8. Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
  9. Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.
  10. Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.

Определение угла наклона

Помимо стандартных ветровых и снеговых нагрузок при определении уклона скатов учитывается:

  • Взаимосвязь между полезной площадью мансарды и уклоном скатов (а именно – ее сокращении при низком угле и наоборот). Этот же критерий учитывается при выборе высоты расположения мансардных окон (при наличии).

  • Число и форма скатов. Оптимальное значение уклона для двускатных мансардных конструкций составляет 45 °, ломаных – 60 у нижних, 30 – у верхних скатов. У четырехскатных конструкций рекомендуемый минимум составляет 40 °. При таком уклоне внутри остается достаточно места и на скатах не задерживаются осадки.

  • Особенности монтажа кровельного покрытия, а именно – требования к минимальному уклону и величину нахлеста листовых разновидностей для крыш с разным углом.

Уклон мансардной крыши также можно найти с помощью таблиц Брадиса и формулы:

Сравнение «полезной вместимости» мансардного помещения в домах с крышей обычного двускатного и ломаного типа

Для «чистоты эксперимента» возьмем два здания, с совершенно одинаковыми размерами в основании, например, с шириной стены по фронтонной части в 6 метров (как показано на иллюстрации). Высота стены до линии перекрытия – 4 метра, и такое же расстояние отложено по вертикали от перекрытия до высшей точки крыши – конька. Различие – в конструкции крыши: слева обычная двускатная, справа – ломаного типа.

Примем, что желательная нам высота потолка в жилой мансарде должна составлять 2,5 метра, и попробуем «вписать» это помещение в пространство чердака. Если даже не обращать внимания на проставленные размеры, то результат, как говорится, виден «невооружённым глазом».

Ну а если оперировать языком цифр, то видно, что даже при весьма большой крутизне скатов в двускатной крыше (а здесь она составляет около 53 градусов), ширина пространства, удовлетворяющего требованию комфортной высоты потолка – чуть больше 2 метров. Иное дело – в мансарде со стропильной системой ломаного типа – ширина «обитаемой зоны» возросла практически вдвое. Еще показательнее это будет выглядеть, если вычислить площадь такого помещения – очевидно, что при довольно скромных размерах здания, скажем, при длине дома в 8 метров, только выигрыш в площади составит порядка 16 м². А это, согласитесь, размер вполне приличной комнаты в городской многоэтажке!

Так что, несмотря на повышенную сложность в возведении крыши ломаного типа, такая затея выглядит вполне оправданной.

Основные элементы конструкции мансардной ломаной крыши

Теперь давайте взглянем, из каких же элементов состоит конструкция стропильной системы ломаного типа. Сразу оговоримся о том, что схем существует немало, и все их рассмотреть – в масштабе одной статьи просто нет возможности. Поэтому выделим две основных, наиболее часто применяемых при самостоятельном строительстве.

Проектирование и монтаж ломаной крыши

Ломаная крыша проектируется в два этапа:

  1. определение площади кровельного покрытия;
  2. расчет размеров конструктивных элементов стропильной системы.

Чтобы рассчитать площадь кровельного покрытия, нужно нарисовать схему (план) крыши и указать на нем все необходимые размеры. Затем разбить поверхность крыши на простые фигуры (четырехугольники и треугольники), посчитать площадь каждого из этих элементов и сложить их. Таким образом получают общую площадь кровли.

Вторая часть расчетов представляет собой более сложный процесс, который потребует учета взаимного расположения достаточно сложных узлов и деталей стропильной системы.

Расчет элементов стропильной системы

При разработке стропильной системы необходимо принять во внимание, что на ее конструкцию влияют следующие факторы:

  • вес составных частей кровельного покрытия: обрешетка, контробрешетка, гидро- паро- и теплоизоляция, материал кровельного покрытия;
  • параметры ветровой и снеговой нагрузки;
  • эксплуатационные характеристики: вес персонала, обслуживающего крышу, инженерного оснащения, мансардных окон и пр.;
  • геометрические размеры крыши: угол наклона верхних и нижних стропил, размер пролета от конька крыши до свеса карниза, шаг обрешетки, расстояние между стропилами и пр.

Расчет стропильной системы лучше всего доверить компании, имеющей опыт проведения таких работ.

Необходимые материалы и инструменты

Для возведения стропильной системы ломаной крыши лучше всего подходят хорошо просушенные пиломатериалы из хвойных пород древесины (ель, сосна), на которых нет сучков, трещин, следов поражения грибком и прочих дефектов. При этом их влажность не должна быть выше 20%.

Из инструмента в первую очередь понадобятся:

  • молоток;
  • дрель;
  • ножовка по дереву;
  • шуруповерт и пр.

Необходимо также озаботиться наличием большого количества металлических крепежных изделий (уголки, гвозди и пр.), а также изоляционных и кровельных материалов.

Пошаговый монтаж стропильной системы


Монтаж стропильной системы начинают с установки мауэрлата. Способ его крепления зависит от материала стен. Если мауэрлат будет устанавливаться на кирпичные (каменные) стены, в них предварительно устанавливают металлический крепеж. Для этого используют анкера, закрепив их на расстоянии не более двух метров друг от друга. Поверхность мауэрлата размечается под установку крепежа, затем в брусьях сверлят соответствующие отверстия, устанавливают их на анкера и притягивают к стенам гайками.

Установив мауэрлат, приступают к монтажу балок перекрытия и вертикальных стоек. Сначала укладывают крайние балки по торцам здания и только затем промежуточные. Точно так же устанавливают вертикальные стойки. Между стойками ставятся прогоны, завершающие монтаж каркаса для внутренних стен мансарды.

Поперечные балки должны крепиться не к стойкам, а к прогонам. Соединяют их при помощи металлических уголков.

Далее приступают к монтажу стропильной системы. Вначале устанавливают нижние стропила, а затем верхние. Места их крепления размечают по шаблону, причем нижние стропила соединяются с мауэрлатом, а верхние к затяжкам. Порядок установки и тех и других стропилин прежний – сначала крепят крайние, а затем промежуточные. Шаг их установки – не более 1,2 м. При необходимости верхние стропилины соединяют с коньковой балкой.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Утепление и отделка

После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

Гидроизоляция кровли

Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

Расчет площади покрытия кровли

Эта часть является наиболее простой и несложной. Для вычисления площади достаточно просто сделать ее план с нанесением всех размеров. При этом схема будет представлять собой набор простых фигур – в большинстве случаев четырехугольников, в особо сложных конструктивных решениях – и треугольников. Посчитать площади этих фигур не представляет никакой сложности, как и сложить их – для получения общей площади покрытия.

Но даже эти процедуры можно выполнить с помощью многочисленных калькуляторов, значительно облегчающих выполнение второй части расчетов.

Расчет размеров элементов и деталей стропильной системы

Расчет размеров стропильной системы для ломаной крыши гораздо сложнее, в том числе и из-за того, что она содержит множество связующих достаточно непростых узлов. Но без их правильного расчета и выполнения невозможна долгая и надежная работа крыши. На размеры стропильной системы влияет множество факторов:

  • вес составных частей кровельного пирога:
    • обрешетки и контробрешетки;
    • выполненной гидроизоляции и пароизоляции;
    • теплозоляционного материала;
    • непосредственно вес покрытия кровли;
  • снеговая и ветровая нагрузка;
  • геометрические размеры основных элементов крыши:
    • величина пролета от свеса карниза до конька кровли;
    • угол расположения верхних и нижних стропил;
    • выбранный шаг обрешетки и стропил;
  • эксплуатационные нагрузки (вес людей, ремонтирующих и обслуживающих кровлю, устройств инженерного и обслуживающего назначения, ограждений, аэраторов, мансардных окон и ит.д.)

Исходя из перечисленного выше списка факторов, влияющих на размеры необходимой стропильной системы, становится понятно, что ее расчет не является простой операцией. Именно поэтому разработано большое количество вспомогательных онлайн-калькуляторов, при помощи которых достаточно несложно выполнить все расчеты.

Калькуляторы прекрасно справятся с расчетом общей площади кровельного покрытия, а также необходимого количества материала для гидро — и пароизоляции.

Для расчета стропильной системы в калькулятор необходимо внести соответствующие данные, которые должны охарактеризовать каждый указанный выше влияющий фактор.

Ветровая нагрузка

Примерная ветровая нагрузка легко определяется по соответствующей карте для каждого региона.

Полученную величину ветровой нагрузки необходимо откорректировать в зависимости от коэффициента, который учитывает высоту возводимого здания и тип местности, где расположена стройка.

Снеговая нагрузка

Величина снеговой нагрузки, которая может воздействовать на кровлю, берется из соответствующей карты, содержащей соответствующие данные по регионам России.

Исходя из определенного по карте района можно узнать необходимую для расчета величину снеговой нагрузки.

Нагрузка от конструкций кровли

Большинство калькуляторов самостоятельно рассчитывают этот параметр, достаточно просто указать применяемые материалы и основные геометрические размеры проектируемой кровли, а именно: шаг стропил и обрешетки, углы скатов, расстояние от конька до свеса, а также материал покрытия кровли. Все остальные расчеты программа выполнит в автономном режиме.

После введения в программу всей необходимой информации, калькулятор выдаст все необходимые размеры элементов и деталей стропильной системы, а также площадь покрытия кровли и необходимых паро- и гидроизоляционных материалов.

Останется только грамотно воплотить расчет стропил и площади покрытия в конкретную конструкцию ломаной кровли.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.

Точки креплений в ломаной крыше

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.

Ломаная крыша мансарды

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

  • Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.

  • Вальмовая. Конструкция состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.

  • Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.

  • Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Ломанная крыша

Устройство мансардной крыши

Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.

Таблица. Структура мансардной кровли

Элемент кровельного пирога
Характеристики и особенности

Паробарьер

Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога. К сожалению, сделать защиту абсолютно герметичной невозможно, всегда будут небольшие щели в местах примыканий или нахлеста. Даже теоретически сложно заделать самые маленькие щели, а со временем скотч теряет показатели адгезии и щели увеличиваются в размерах. Такое положение усложняет строительство мансардной кровли, для его устранения необходимо принимать специальные строительные мероприятия, какие именно, мы расскажем немного ниже. В качестве материалов для парозащиты можно использовать дорогостоящие мембраны или дешевые полиэтиленовые пленки. По эффективности между ними никакой разницы нет, но стоимость отличается в разы.

Утеплитель

Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже

Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы. Линейные параметры утеплителя учитываются во время определения шага стропильных ног и их высоты

Есть варианты утепления мансардных крыш плитами пенопласта. Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой.

Ветрозащита

Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель. Одновременно мембрана герметична для потоков воздуха, что минимизирует тепловые потери из мансардных помещений. Важно знать, что такую сложную защиту требует лишь минвата, это один из ее весомых недостатков. Что касается пенопласта, то он не впитывает влагу и не повышает относительную влажность. Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать.

Кровельное покрытие

Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений.

Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют. Проблемы могут обнаруживаться через несколько лет, когда разрушения несущих элементов стропильной системы достигли критических значений. Требуется не только полная переделка всей крыши, но и новая отделка внутренних стен мансардных помещений. Такие работы стоят намного дороже, чем новое строительство. Всегда помните об этом и очень внимательно относитесь к созданию мансардных кровель.

Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов
