Правила установки укосин в каркасном доме

Ответы знатоков

Anna Yakimovich:

Потому что из прямоугольника может получиться параллелограмм, если будет приложена некоторая сила. А у треугольника невозможно изменить углы, не меняя длины сторон.

ЮриЙ:

На то они и УКОСИНЫтреугольник делают — прочную фигуру

андрей иванов:

А вам в школе не говорили, что треугольник самая прочная фигура ?

Victor Bobo:

Это надо в школу ходить, геометрию учить.

Генрих Монт:

Это здорово, Андрей, что ты этим заинтересовался. Но, понимаешь, каждому человеку наше государство выделяет 11 лет на решение подобных проблем. Средняя школа — это дело называется.Если бы ты вовремя понял это, ты никогда не писал бы «на искосок», «лучь», «аллюминевые» и прочее. И почему «укосины в каркасном доме держат прочней» тебе тоже было бы понятно. Этому учат на уроках геометрии. Мне жаль тебя. Тебе всю жизнь будет «мучительно больно за бесцельно прожитые годы»

lex emeliyanov:

Смотря что держат. Облицовку они держат хуже.

Владимир Петров:

Укосины всегда на искосок делают . Они так в себе соединяют две плоскости горизонтально и вертикально . И поэтому они держат надёжнее

Ольга:

Их ставят для устойчивости а не для прочности Наз связи

ip:

Можно отвлечься от лирики и попробовать нарисовать силы и моменты в конструкции с укосинами и без них.Там, где есть укосины, моментов на стыках не будет вообще. Это значит, что гвозди/шурупы/стяжки не будут вырываться из конструкции…Рисуйте. Базовые правила всегда очень простые)))

Иван Иванов:

Физику видать прогуливал. Покажи мне прямую укосинуТреугольник образуемый укосинами никогда не поведет, а кровать придется подтягивать после бурных занятий на ней любовью….

Ольга:

Основа устойчивости -замкнутый треугольник

Сергей Дмитриев:

Не сравнивай распределение нагрузок на кровать и на стену. На кровать — вертикальная нагрузка. На стену — приходится ещё и боковая нагрузка — вот и ставится укосина. Не хочешь ставить укосину — делай перемычки часто — как лестница будет стена.

Владимир Захаров:

Укосина придает жесткость конструкции. Если не знаком в термехом и сопроматом, то согласись и прими за аксиому

хаски:

так сделайте каркас дома своего из таких же кроватей и не мучайтесь

Ручной дракон:

Сила есть вектордве силы складываясь дают результирующий вектор — третью силу. Направьте её противоположно и вы получите сумму всех сил равных нулюНачертите (колинеарно) увидите треугольник. Не прямоугольник

Дамир Кулик:

Ой на самом деле вопрос очень даже интересный, но думаю данный вопрос лучше задать профи, а точнее обратитесь в фирму karkasdom18, ее можно найти введя в гугле: Каркасные дома Новастрой +7(3412) 568-518

Последствия возведения здания без укосин

Для изготовления укосин применяется хорошо просушенная древесина, не дающая усадки после монтажа. В противном случае жесткость конструкции снижается. Использование некачественного материала негативно сказывается на прочности здания и может привести к его деформациям и разрушению. Отсутствие укосин считается ошибкой и влечет за собой:

  • Разрушение одной или нескольких стен при обильном выпадении осадков.
  • Деформация утеплителя внутри каркаса, что сказывается на теплоизоляции здания.
  • Перекос окон и дверей.
  • Изменение геометрии дома при движении грунта под ним.
  • Повреждение отделки стен.

Любой из указанных моментов требует дорогостоящего ремонта или полного сноса здания. Для устранения потенциальных зон риска, достаточно на этапе проектирования рассчитать укосины. Стоимость здания практически не изменится, а надежность и прочность дома возрастет в разы, равно как и срок его эксплуатации.

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

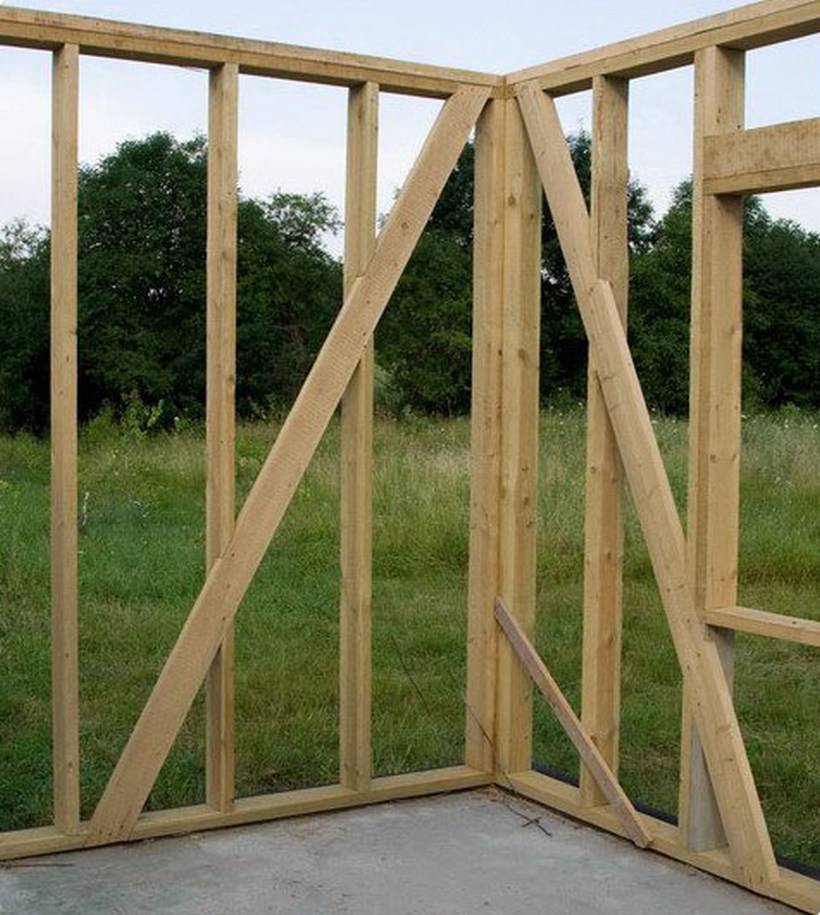

Грамотное расположение деревянной укосины на каркасной стенеИсточник 7lestnic.com

Все правила сводятся к следующему:

  • Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
  • Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50×100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
  • Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
  • Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
  • Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
  • Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
  • При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.

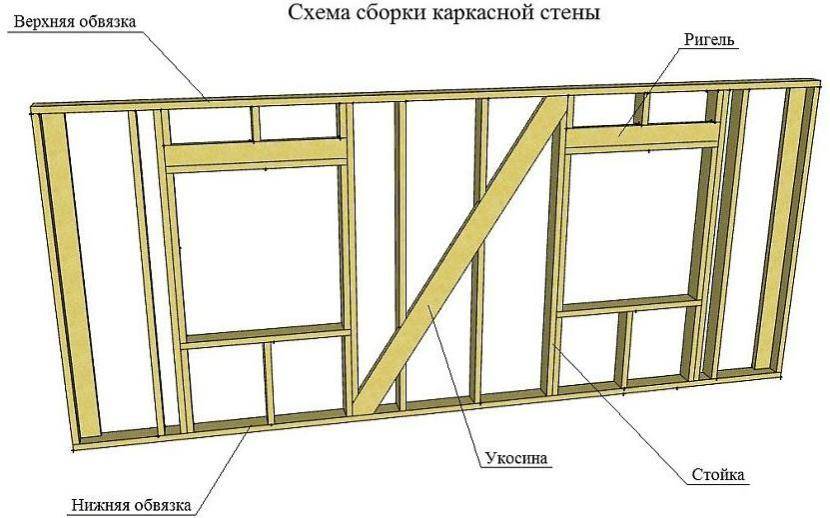

Сборка каркасного домаИсточник stroim-dom.net

  • Если используются технологии для финского дома, то укосина должна находится с обратной стороны от ригеля.
  • Саморезы при работе категорически запрещены. Крепёж проводить только гвоздями.
  • Установка укосины ближе к внутренней стене повысит её теплоизоляционные свойства.
  • А чтобы между минеральным утеплителем и укосиной не образовывались воздушные пробки, подрезать первый необходимо равно на толщину последней.

Некоторые строители для экономии используют для изготовления укосин обрезки досок. А из-за полученного малого размера, крепят их лишь в местах, где они подходят. Правильный элемент должен превышать длину от пола до потолка не менее, чем на треть. А применять можно только сухой хвойный материал, без пустот внутри.

Применение более дорогих пород древесины и толстых брусков нецелесообразно. Поскольку и хвоя имеет достаточные для надёжности параметры. А если увеличить толщину детали, то это может привести к ослаблению всего каркаса. Потому что место соединения укосины с обвязкой запиливается. А более широкий паз уменьшит крепость.

Роль укосины в возведении каркасного дома

Этот элемент выполняет функцию поддержки вертикально стоящих деталей в каркасе. Подпорка конструкции нужна для увеличения жёсткости всей рамы. Но в основном укосину устанавливают, чтобы ослабить боковые нагрузки.

Грамотно сбитый каркас способен легко выдерживать вес крыши или второго этажа. Но противостоять горизонтальному воздействию долго не сможет. Обычно слабым местом являются стыки элементов, скреплённые гвоздями. Со временем крепление расшатывается, и стена может сложиться.

Грубейшей ошибкой при разработке проекта каркасного дома является пренебрежение к боковым нагрузкам. И это подтверждается яркими примерами американского и канадского строительства. Из-за желания сэкономить часто укосины заменялись просто обшивкой каркаса фанерой. Но природные катаклизмы расставляли все по местам. Конструкции не выдерживали сильных порывов ветра и разрушались.

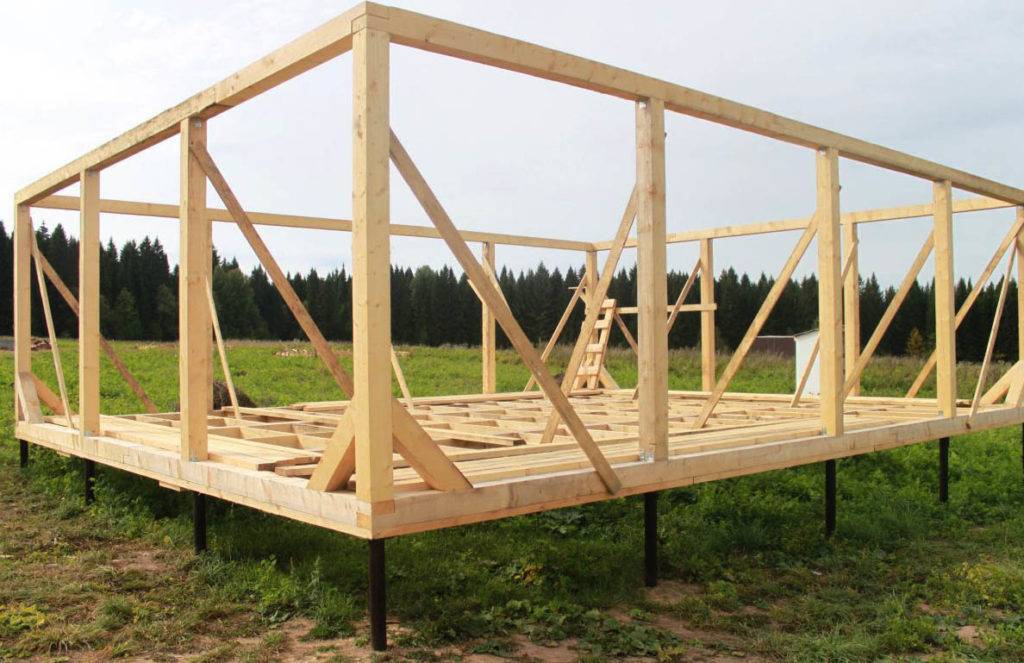

Правильное и неверное расположение укосинИсточник stroev.pro

Установка укосин необходима для следующих моментов:

  • исключения деформации рамы;
  • предотвращения смещения теплоизоляции внутри перегородки;
  • придаче постройке надёжности;
  • равномерного распределения статистической нагрузки по всей конструкции.

Также существует ошибочное мнение, что укосины можно заменить обычными распорками. Но последние лишь устраняют у досок пружинистость. И для противостояния горизонтальной нагрузке не годятся. Потому что соединяются с каркасом неподходящим способом. Поэтому нужно выяснить, прежде чем использовать укосины в каркасном доме, как правильно сделать их крепление к вертикальным стойкам.

Правильные укосины

  1. Угол установки укосин – 45° (идеальный угол, обеспечивающий максимальную жесткость конструкции). В местах наличии дверных и оконных проемов выдержать этот угол не всегда возможно. Поэтому допускается угол в 60°, а увеличение угла компенсируется увеличением количества укосин.
  2. Не использовать полые укосины. Исключением могут быть небольшие одноэтажные постройки с гибкими связями по диагонали.
  3. Правильно устанавливать укосины снизу из центра стены до перекрытия вертикальной стойки с верхней обвязкой. у укосины должны плотно (без зазоров) прилегать к граням стоек и верхнего перекрытия.
  4. При установке укосин под них в вертикальных стойках, в верхней и нижней обвязке необходимо выполнить, пазы под укосины. Глубина паза выполняется в зависимости от толщины укосин. В стальном каркасе укосины должны входить внутрь металлического профиля стоек.
  5. Размеры поперечного сечения укосин рассчитываются в зависимости от требований СНиП для каждого региона отдельно.
  6. Крепить угловые ребра жесткости к каждой вертикальной стойке двумя гвоздями.

  • Использование леса с неестественной влажностью. При дальнейшем высыхании доски «усыхают» и в плотных соединениях образуются зазоры. Жесткость конструкции существенно снижается.
  • Размеры поперечного сечения элементов каркаса меньше необходимых для противодействия нагрузкам.
  • Применение некачественных пиломатериалов.
  • Размещать укосин в углах. Приводит к снижению жесткости и устойчивости конструкции.

Все внимание – на углы

При сборке деревянного каркаса надо особое внимание уделять углам, которые собираются по каркасной технологии. От качества крепления углов зависит надежность будущей постройки. Именно поэтому традиционно строительство каркасного здания начинается с возведения угловых стоек

Именно поэтому традиционно строительство каркасного здания начинается с возведения угловых стоек.

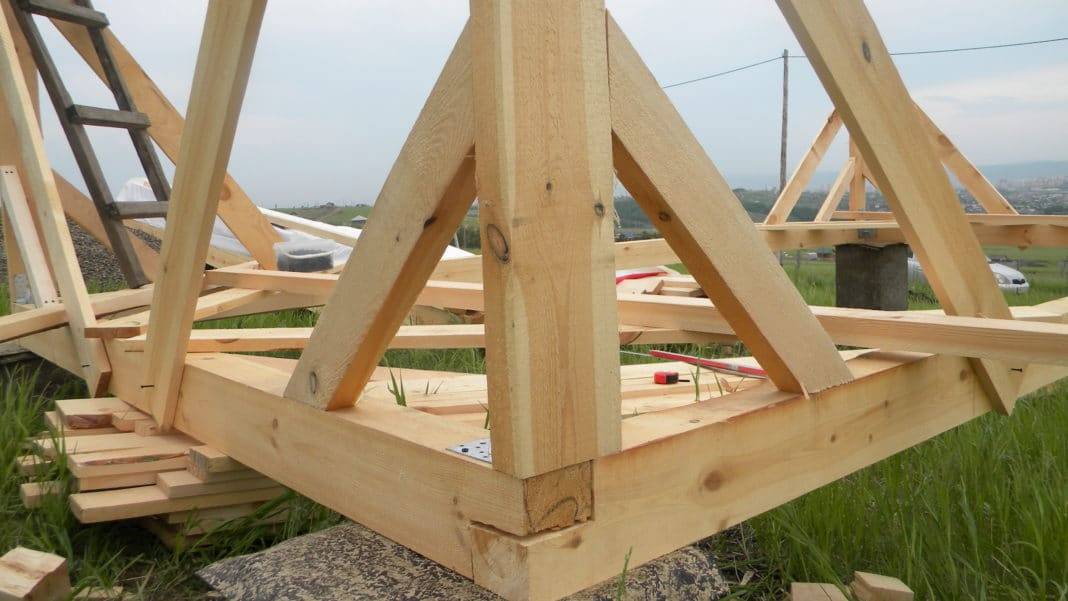

Угловая стойка каркаса дома

Если в нижней обвязке угловой брус крепился с помощью анкеров и гвоздей, то при возведении каркаса угловые элементы должны соединяться с использованием металлических уголков и саморезов по дереву. Лучшего всего остановиться на усиленных оцинкованных уголках, не поддающихся ржавчине. Монтаж каркаса далее зависит от того, с помощью чего крепился обвязочный брус.

Расположение стоек в каркасном доме

Если использовался нагель, то необходимо высверлить в торце стойки отверстие нужного диаметра, чтобы нагель был плотно зафиксирован в нем. Делаем глубину высверленного отверстия больше длины нагеля примерно на 1-1,5 см. Устанавливаем вертикальные стойки каркаса, которые необходимо укосинами. Данные укосины чаще временные, они снимаются после установки других частей. Без укосин работа не может быть продолжена, так как будет риск уклона бруса или сдвоенных досок, если были использованы они. Укосины предотвратят скос в ту или иную сторону, при этом угол приобретет устойчивость.

Угловые элементы каркасного дома

Если в качестве угловых стоек вы брали не брус, а сдвоенные или строенные доски, их перевязку проводят различными способами.

Варианты соединения каркаса

Вариант перевязки угловых трех досок, который используется чаще всего, следующий: первая доска ставится вертикально. Она должна образовать собой одну из сторон угла. Остальные две доски выставляются перпендикулярно по отношению к первой. С помощью саморезов по дереву производится крепление досок, также можно использовать гвозди.

Вариант угловых стоек из бруса или досок

Не забывайте во время работы производить замеры и проверять правильность установки углов.

Мифы про необходимость установки укосин

Миф первый. Они не принесут никакой практической пользы, их монтаж является лишь беспечной тратой денег и времени.

Это утверждение не соответствует действительности. Как сказано выше, укосины способны значительно увеличить жесткость и надежность сооружения, что позволяет продлить срок службы эксплуатации дома.

Миф второй. Они легко заменяются внешней обшивкой.

При возведении хозяйственных объектов вполне можно обойтись и внешней обшивкой, но не при строительстве полноценного дома. Также, в случае с хозяйственными постройками не рекомендуется использовать первую попавшуюся под руку обшивку, в идеале она должна быть изготовлена из плиточного материала.

Миф третий. Их не обязательно устанавливать для внутренних перегородок дома.

В данном случае, при отсутствии укосины стены дома становятся крайне восприимчивы к постоянной нагрузке, а именно ветру, снегу или весу, исходящему от крыши. Все это приводит к деформации перегородок, появлению видимых трещин и нарушению декоративной отделки межкомнатных стен.

Временные укосины в каркасном доме

Временные укосины используются на этапе сразу же после подъема стен, пока те еще не закреплены сверху лагами перекрытия, а также не установлена плитная обшивка. Временные укосины помогают стенам никуда не падать и стоять на заданном месте. Лучше не экономить на количестве досок, потом их легко убрать.

Выглядит это все так:

Маленький бонус:Как поднимать стену с обшивкой (фото). Заметьте, даже с плитной обшивкой строитель ставит временные укосины.
Хотя это и нечасто делают, но может быть, кто-то решит, что ему удобнее так. Переводить не стал, вроде бы все наглядно.

Маленький бонус №2:Как крепить вторую верхнюю обвязку стены каркаса (фото)

Из сказанного выше нетрудно понять, что наличие укосины в деревянном доме не блажь, а необходимость.Ниже указаныосновные рекомендации по ее правильному монтажу:

  • Для достижения максимальной жесткости постройки ее следует ставить под углом в 45 градусов, но, к сожалению, придерживаться точного значения сложно в местах, где расположены оконные или дверные проемы. По этой причине, вполне допускается установка укосины под углом не более 60 градусов, в данном случае увеличение значения угла можно успешно компенсировать увеличением количества укосин.
  • Крайне не рекомендуется использование полой укосины при создании каркасников. Полые отлично подходят для малогабаритных (чаще всего одноэтажных) построек, и лишь при наличии гибких связей.
  • Укосина должна плотно прилегать к граням стоек и перекрытий, не образуя при этом зазоров.
  • Специальные пазы должны быть выполнены не только в вертикальных стойках, но и в верхней, а также нижней обвязке. От толщины укосины напрямую зависит глубина и размер паза.
  • Она имеет различные размеры поперечного сечения, которые всегда рассчитываются индивидуально для каждого региона. Расчет размера зависит от требований, основанных на государственных строительных нормах и правилах. Не существует универсальных значений.
  • Угловые ребра прикрепляются к вертикальным стойкам с помощью двух-трех гвоздей.

Конструкция узлов крепления укосов

Укос состоит из нескольких элементов, которые изготавливаются из углеродистой стали, отличающейся высоким качеством. Кроме того, абсолютно все металлические элементы узла крепления укоса тщательно обрабатываются специальным антикоррозийным покрытием, которое защищает узел от неизбежного негативного влияния окружающей среды. Узел крепления укосов состоит из следующих элементов: металлические уголки, металлические полосы, круги, болты и гайки. Подробно ознакомиться с конструкцией узлов крепления укосов можно на детальных чертежах, которые представлены в соответствующих разделах сайта.

Следствие отсутствия укосин при строительстве каркасного дома

Ниже представлены несколько изображений реальных домов, которые были возведены по американской и канадской технологии постройки. Были соблюдены все правила (которые в этих странах достаточно суровые). Даже наиболее часто используемые листы ОСБ были заменены фанерой, которая способна выдержать более тяжелую массу.

И все же, все это не спасло дома от печальной судьбы, которая настигла их по одной простой причине – отсутствие укосов. Постройка просто не смогла противостоять той нагрузке, которая на нее обрушилась. Это является недопустимым в работе подрядчика, поскольку абсолютно не была просчитана должная нагрузка.

Следует знать, что игнорирование подпорок неизбежно приведет ваш дом к разрушению. И никакие распорки, или фанера в качестве внешней обшивки дома не приведет постройку к спасению.

Гидроизоляция, пароизоляция, ветрозащита

Ответственный момент в устройстве каркасных стен – монтаж гидро-, паро- и ветроизоляционных пленок. Их назначение – защитить стены от влаги с фасада и изнутри дома, и тем самым уберечь дом от гниения и грибковых поражений. Ветроизоляция нужна для ликвидации мостиков холода, а также для защиты утеплителя от выдувания, разрушения волокнистой структуры.

Для гидроветрозащиты вполне достаточно одной мембраны, которая будет выполнять обе функции. Промышленность выпускает специальные диффузные мембраны, проводящие влагу только в одну сторону, изнутри наружу. На лицевую сторону пленки (обращенную от фасада) производитель обычно наносит текст, чтобы исполнителю было легче ориентироваться при монтаже.

Я укладываю гидроветрозащиту поверх плит основной обшивки, перед финишной облицовкой стен.

Порядок действий:

Раскатываю рулон по фасаду горизонтальными полосами, начиная с нижней и продвигаясь вверх. Нахлест соседних полос 10-12 см минимум. Фиксация – степлером и скотчем.

  • Нижний край направляю в водоотлив, чтобы вода на просачивалась к фундаменту.
  • Поверх мембраны набиваю контррейки, которые обеспечат необходимый вентзазор и послужат каркасом для панелей облицовки. Если это сайдинг, а расположение панелей горизонтальное – значит, рейки набиваю вертикально.

Общие сведения

Максимальное качество и надежность дают деревянные подпорки полнотелого вида. Но если пристройка не массивная, то не запрещается применять гибкие укосины, сделанные из металла в виде пластин, лент и шпилек. Самый удачный угол, под которым требуется монтировать подпорки, составляет 45 градусов. Но очень часто бывает так, что конструкция (размещение стен по отношению друг к другу, наличие дверных и оконных проемов) не дает возможность использовать их таким образом, и максимум, что получится сделать – 60 градусов

В таком случае важно разместить увеличенное число укосов в один ряд

Деревянные или металлические – разновидности укосин

Если говорить про конструкции из металла, они обладают более существенную массу, и потому используются куда реже деревянных аналогов. К слову, в остальных странах отдают преимущество именно им. Установка таких укосов выглядит по-другому – они монтируются в виде креста. Из-за этого, добавляя большую массу, можно в полной мере быть уверенным, что эти подпорки справятся с огромным давлением и нагрузкой. Слабой частью будут последствия наличия металла – если гидроизоляция будет монтирована некачественно, а влага попадет к металлическому профилю, а еще начнется процесс образования ржавчины.

Мифы об укосинах

Довольно часто можно сталкиваться с мнением о том, что внутри каркасного дома укосины являются не больше, чем прихотью застройщиков. Говорят, что их придумали лишь для того, чтобы получить от клиентов куда больше средств. В действительности все совсем не так. Подтвердить это способны люди, которые знакомы с физическими законами.

Именно каркасная жесткость помогает ему выстаивать в плохую погоду, или не свалиться под воздействием силы тяжести. Существует еще и миф о том, что можно произвести замену подпорки наружной отделкой – это ерунда. Да и правда, при выстраивании простого маленького хозяйственного блока можно упустить их выстраивание. При такой ситуации наружная отделка бывает сделана только кафелем и плиткой, или если доски для отделки будут размещены лишь под углом в 45 градусов.

Есть ошибочное мнение о том, что ставить укосины внутри каркасного дома требуется лишь для внешних стен, а внутри дома они не нужны. В выстроенном по такой технологии здании давление от кровли, каркаса и стен будет перекладываться лишь на те стены, на которых есть укосы, т.е. на внешние. А вот внутренние спустя время начнут деформироваться и потянут за собой конструкцию в целом. Неверным будет и то мнение, что укосины и распорки в каркаснике – понятие идентичные. В действительности, распорки тоже являются вертикальными досками, как и остальные каркасные части, которые лишь устанавливают в здания с высотой в 3 метра и больше, которые играют роль устранения дощатой пружинистости.

Но пространственную жесткость они не придадут, что даст каркасу возможность не заваливаться спустя время, то наклонится и это 100%

После всего сказанного выше мы еще не рассказали вам все обо всех фактах, чтобы убелить в важности монтажа укосин, и можно показать несколько примеров фото каркасников, которые были монтированы без подпорок, и что с ними станут спустя время

Каркасно-панельный дом

Основное отличие от каркасного классического дома – заготовку всех элементов осуществляют по типовым проектам. Каркас, щитовые панели, перекрытия и кровлю раскраивают с применением высокоточного технологичного оборудования в заводских условиях. Детали размечают, под крепление высверливают отверстия, вырезают пазы. Все деревянные конструкции обрабатывают антипиренами и антисептиками.

На строительной площадке жилой дом возводят за короткий срок – 2-3 недели. Высокие качество сборки обеспечивают квалифицированные специалисты, прошедшие обучение. Для монтажа панелей используют подъемное оборудование.

Установка укосин

Расскажем, как правильно установить укосину.

Как мы говорили выше, укосина представляет собой доску, которая крепится поверх стоек под некоторым углом к полу. Как правило, достаточно использовать доски сечение 25х100 мм. Они устанавливаются в идеальном варианте под углом 45 градусов относительно плоскости пола. Установка их производится от центра стены к углам потолка. Длина досок-укосин, соответственно, может превышать длину стоек на 30%

Идеальное расположение укосин

Вследствие того, что не все стены остаются сплошными, иногда невозможно смонтировать длинные укосины под углом 45 градусов. На стенах, где имеются оконные и дверные проемы, приходится ставить укосины под другим углом, обычно не более 60 градусов.

Укосины в стенах с проемами

Отметим важный факт. Укосины нужно делать не только на наружных, но и на несущих внутренних стенах. Это придаст дому максимальную жесткость.

В общем случае нужно помнить главные правила монтажа укосин

  • Уклон укосин, стремящийся к 45 градусам.
  • Нижняя часть ставится ближе к центру стены, верхняя — к верхнему углу.
  • Укосина должны быть максимально связана с обвязкой и стойками каркаса.

Металлические или деревянные: разбираемся в видах укосин

Выбор необходимого вида укосин в каркасном домев каждом случае разный. Нет плохих или хороших, каждый случай отдельный. Давайте разбираться, что к чему.

Деревянные подпорки изготавливаются из дерева повышенной прочности в виде досок размером чаще всего 25х100 (реже – 50х100) миллиметров. Из плюсов этого материала – прочность, которая соседствует с легкостью. Это дает дереву преимущество не делать общий вес конструкции слишком тяжелым.

Если же говорить о металлических конструкциях, они имеют более существенный вес, и поэтому применяются гораздо реже свои деревянных «собратьев». К слову сказать, в других странах приоритет отдают именно им.

Монтаж таких укосов выглядит иначе – устанавливаются они в виде креста. В связи с этим, и добавив к этому большую массу, можно с уверенностью говорить, что такие подпорки справятся с сильным давлением и нагрузками. Слабой стороной является последствия присутствия металла – если гидроизоляция будет установлена некачественно, влага проникнет к металлопрофилю, и начнется процесс покрытия ржавчиной.
