Шведская утепленная фундаментная плита своими руками

Что контролировать при монтаже

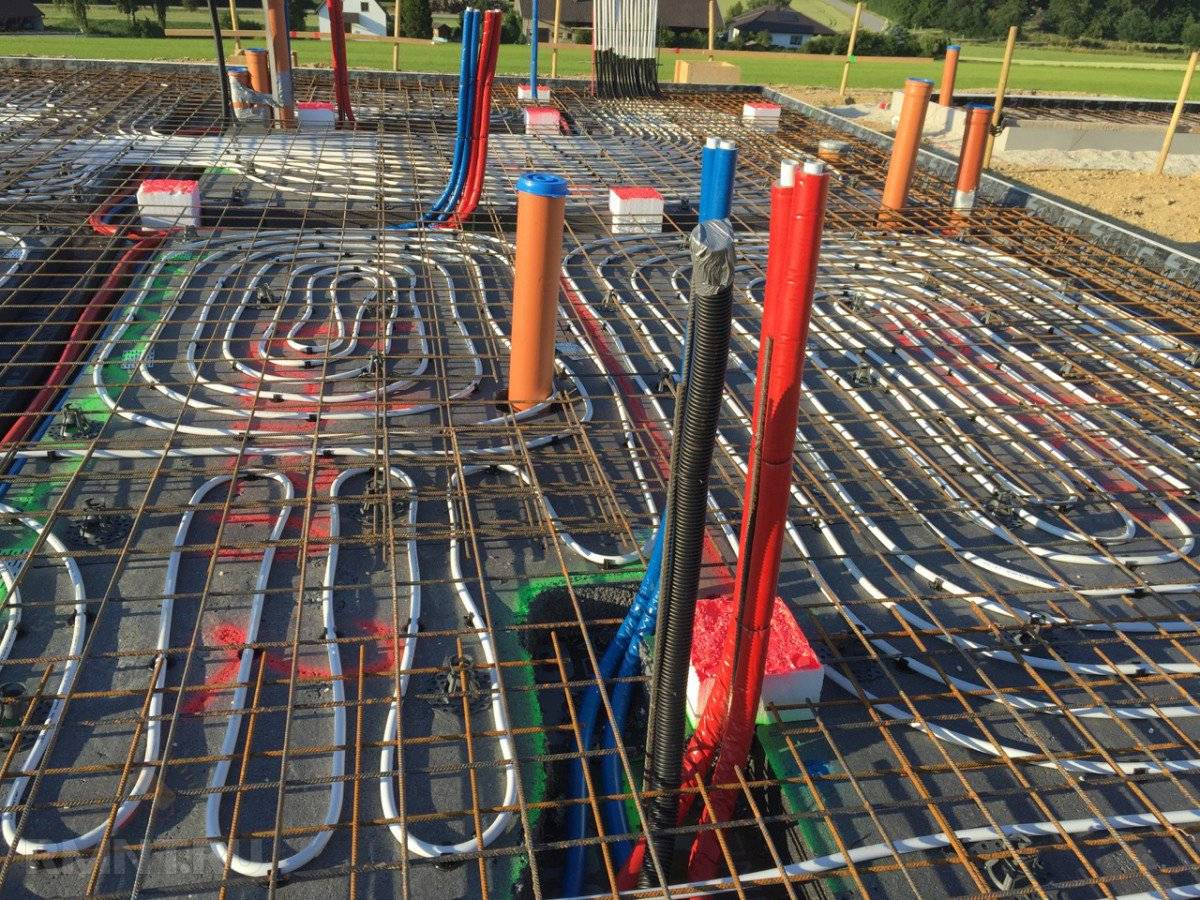

При прокладке коммуникаций в данном типе основания для дома следует обратить пристальное внимание на соответствие проектных решений тому, как ведутся работы на строительной площадке

Тут важно всё:

Тут важно всё:

  • Соблюдение диаметров арматуры и труб тёплого пола;
  •  Марка используемых материалов;
  • Вертикальные и горизонтальные привязки при прокладке коммуникаций;
  • Отсутствие повреждений коммуникаций в процессе проведения работ по монтажу и бетонированию.

Все характеристики используемых материалов определяются проектом на основании расчетов для конкретного дома и участка. Это касается и инженерии, и строительной части. Несоблюдение этих параметров может привести к необратимым дефектам фундамента и заложенных в нём коммуникаций.

В зависимости от веса дома и его конструкции выбираются конечные материалы, которые используются при строительстве УШП: тип экструзионного пенополистирола, марка бетона, способ армирования рёбер жесткости и всей плиты. Если на участке существует перепад высот, то перед монтажом фундамента УШП необходимо выполнить его выравнивание.

Таким образом, для строительства утеплённой шведской плиты необходимо решить целый комплекс разнообразных задач, требующих обширных знаний, качественных материалов и высокой квалификации исполнителей. Но в итоге это позволит вам стать обладателем современного, энергоэффективного, а главное — комфортного дома вашей мечты.

На FORUMHOUSE вы сможете больше узнать об опыте эксплуатации утеплённой шведской плиты, найдете ответы на все вопросы, связанные с расчётом, строительством и монтажом УШП. Предлагаем вам увлекательную историю  строительства дома со стенами из несъемной опалубки на немецком варианте УШП. И посмотрите наше видео о том, как в УШП производится утепление и закладка коммуникаций.

УШП своими руками

Фундаменты из теплой шведской плиты – новая технология, поэтому действующие в РФ СНиП и СП не регламентируют этапы строительства. При этом инженеры должны учитывать общие требования к конструктивным элементам и формулы расчета нагрузок.

Проектно-изыскательские работы

Перед началом проектирования необходимо собрать данные, отражающие гидрогеологические особенности участка.

Таким образом инженеры узнают:

  • химические и физико-механический свойства грунта;
  • степень пучения почвы;
  • уровень подземных источников;
  • климатические условия в регионе и т.д.

Полученные сведения служат для расчета оптимальных характеристик для конструктивных элементов основания относительно проектных условий.

Разметка и рытье котлована

Перед закладкой фундамента необходимо снять плодородный слой почвы с последующим применением для окультуривания территории. Размечают поле по контуру сооружения. Затем вырабатывают котлован на проектную глубину.

Ширина котлована должна быть больше площади основания дома. После этого делают дополнительные углубления под основными и внутренними стенами, чтобы заложить ребра жесткости для силовой конструкции. Почву на дне выравнивают и утрамбовывают.

Защита от воды и прокладка коммуникаций

На дно котлована высыпают ровный слой крупнозернистого песка. Подсыпку утрамбовывают, формируя плотный пласт высотой 10–15 см. Под песком в большинстве случаев укладывают геотекстиль, чтобы предотвратить заиливание материала в процессе эксплуатации.

Сверху песка выкладывают трубы, из которых состоит дренажная система, а также закладывают инженерные коммуникации. При этом все линии должны выводиться с запасом.

Подготовка подушки

Конструкцию засыпают ровным слоем щебня с последующей утрамбовкой. В результате должна получиться плотная поверхность в одной горизонтальной плоскости. В процессе допускается подсыпка материала и орошение водой для того, чтобы слой можно было качественно утрамбовать.

Монтаж утеплителя

Пласт утеплителя состоит из двух слоев пенопласта или пенополистирола с прокладкой из гидроизоляционного материала, в качестве которой можно использовать полимерную пленку. Толщина утеплителя – 200 мм, но в местах ребер жесткости это значение может составлять 100 мм.

Обустройство опалубки

Эксперты советуют для плитного фундамента по шведской технологии использовать несъемную опалубку, собранную из заводских заготовок экстрагированного пенопласта.

С целью экономии в частном строительстве можно устанавливать щитовую опалубку из сколоченных досок, при этом не забывая закреплять конструкцию по периметру и в углах клиньями и упорами. Высота опалубки должна превышать уровень поверхности монолитной плиты на 200 мм.

Создание армокаркаса и «теплого пола»

На дно опалубки выкладывают трубы для обогрева пола, руководствуясь такими принципами:

  1. По периметру трубы выкладывают плотнее (но не чаще, чем с шагом в 100 мм), чем в центре основания, чтобы получить максимальную тепловую мощность системы.
  2. Минимальное расстояние между внешними стенами и тепловым контуром должно составлять 150 мм.
  3. На стыке монолитных плит трубы не выкладывают, либо помещают их в металлические гильзы длиной 300 мм.
  4. Перед заливкой бетона систему отопления накачивают воздухом, чтобы исключить риск деформации материала под большими нагрузками.

Затем на систему труб для обогрева пола выкладывают силовую конструкцию из арматурных прутьев и сетки. Для изготовления каркаса используют рифленые пруты с диаметром сечения от 12 мм. Сторона готовой ячейки может быть в пределах 100–200 мм. Арматурный каркас устанавливают на пластиковые подпорки высотой 70 мм.

Заливка бетона

Для плит УШП используют бетон марок В20–В25 заводского приготовления или замешанный своими руками. Прочность раствора выбирают, исходя из проектных нагрузок. Заливка монолитной плиты происходит за один раз с помощью предварительно смонтированных рукавов.

Гидроизоляция

По технологии УШП гидроизоляция фундамента представляет собой прослойку между песчаной подушкой и утеплителем. В качестве гидроизоляционного материала в большинстве случаев используют пленку из поливинилхлорида. Закрепление слоев пленки можно проводить с помощью жидких гвоздей.

УШП фундамент – преимущества и слабые стороны

Какими достоинствами обладает конструкция ребристой утепленной плиты

Количество сторонников теплоизолированной шведской основы постоянно возрастает, что объясняется комплексом неоспоримых достоинств инновационной технологии.

Главные плюсы:


Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов

  • возможность возведения фундамента за ограниченное время. Прокладка сетей и строительство основы осуществляется одновременно;
  • отсутствие высотных перепадов на бетонной основе. Чистота чернового пола позволяет производить укладку на бетонную стяжку декоративного покрытия;
  • уменьшенный объем тепловых потерь. Использование теплоизоляторов сокращает расходы на обогрев, повышает энергоэффективность здания;
  • предохранение почвы от пучения в результате промерзания. Утепленная основа сводит к минимуму риск морозного пучения грунта в зимнее время;
  • возможность возведения фундамента без специального оборудования. В результате самостоятельного строительства снижается объем расходов;
  • оригинальное конструктивное решение. Магистрали отапливаемого пола расположены в бетонном массиве, что уменьшает трудоемкость операций;
  • универсальность применения. Многослойный фундамент позволяет строить здания на различных грунтах и длительно обеспечивать их устойчивость;
  • равномерный нагрев бетонного пола по всей площади. Обеспечивают качественное отопление комплектующие и правильная укладка водяных труб;
  • поддержание благоприятного микроклимата внутри помещения. Конвективный теплообмен способствует поддержанию комфортной температуры;
  • уменьшение концентрации влаги в воздухе. Поддержание требуемого уровня влажности не позволяет развиваться плесени и образовываться грибковым колониям.

Теплоизолированное основание в виде многослойной плиты сохраняет рабочие характеристики на протяжении десятилетий. Во время эксплуатации оно воспринимает нагрузку от массы строения, теплоизолирует внутреннее помещение, а также осуществляет обогрев пола.


В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной

Какие имеет УШП фундамент минусы

Многослойная фундаментная база имеет также слабые стороны. Минусы конструкции:

  • сложность ремонта и доступа к инженерным сетям;
  • отсутствие в здании с УШП плитой цокольного помещения;
  • необходимость выполнения проектных работ и тепловых расчетов;
  • уменьшенная высота фундаментной базы;
  • проблематичность сооружения фундамента на наклонной площадке;
  • уменьшенный ресурс эксплуатации утеплителя.

Недостаточно широкая распространенность технологии затрудняет поиск специалистов для выполнения работ.

Для чего необходим фундамент по типу утепленной шведской плиты

Тот, кто следит за новинками научно-технического прогресса, может видеть картину, что практически во всех сферах деятельности человечества наблюдается стремление максимально снизить зависимость от невозобновляемых источников энергии – твердого топлива, нефти и природного газа. Вплотную коснулась эта тенденция и строительной отрасли.

Уже в наше время во многих странах на законодательном уровне решается вопрос о возведении зданий со степенью энергоэффективности не ниже категории «пассивного дома». За счет особенностей своей конструкции, рационального расположения на местности, оснащённости современным инженерным оборудованием, подобные здания отличаются крайне низким потреблением внешней энергии, обеспечивая при этом комфортные условия проживания людей.

Цены на цемент

цемент
Строительство «пассивных домов» — это уже вполне обыденная практика во многих странах мира, причем, закреплённая на законодательном уровне

По существующим европейским стандартам, «пассивный дом» должен для создания оптимальных условий проживания потреблять не более 15 кВт-час на квадратный метр площади в год. Если сравнить с домами старой постройки, у которых такой показатель доходил до 300 кВт-час, и даже новыми зданиями, уже относящимися к постройкам низкого уровня потребления (60 кВт-час), то разница – более чем существенная.

Само понятие «пассивности» в данном случае подразумевает, что само здание не вырабатывает необходимой энергии для полного обеспечения жизнедеятельности. То есть основной упор делается не на насыщенность сложным оборудованием, а на планировочные решения, особенности архитектуры. Такой дом должен в максимальной степени поглощать, накапливать поступающую энергию и максимально эффективно ее использовать.

Кстати, дальнейшее развитие этой тенденции подразумевает строительство домов «нулевой энергии», то есть не нуждающихся во внешних источниках, и даже класса «энергия плюс», то есть выработанной энергией здание может даже «поделиться». Однако, вот это развитие уже в большей мере основано на применении передовых новинок высокотехнологичного инженерного оборудования. А архитектура самого здания остается примерно такая же, как и в домах «пассивного» типа.

Несложно понять, что на первый план обязательно выходят проблемы максимальной термоизоляции жилого дома, причем – всех без исключения конструкций, способных хоть в какой-то мере стать проводником холода. А одним из основных путей теплопотерь всегда является фундамент и пол первого этажа. И вот фундамент по типу УШП отлично вписывается в эту концепцию «пассивного дома» с минимальным уровнем потребления энергии.

Интересно, что понятие «шведская» – весьма условное, не отражающее истории возникновения и развития этой технологии. Первые опыты по использованию подобных фундаментов проводились еще в начале XX века, причем, даже не в Европе, а за океаном, в США. С развитием технологий производства прочных и высокоэффективных утеплительных материалов этот метод стал широко практиковаться и в Старом Свете, и на пальму первенства здесь опять же претендуют не шведы, а немцы. Скорее всего, такое название пошло оттого, что подобные фундаменты очень широко практикуются в Северной Европе, в Скандинавии и в Швеции – в частности, что неудивительно, учитывая суровость тамошнего зимнего климата. Кроме того, многие высококачественные термоизоляционные материалы, применяемые в таком типе бетонных оснований для домов, выпускаются именно в Швеции.

Впрочем, это все – «лирические отступления», и пора перейти к рассмотрению уже самой структуры этой самой «утеплённой шведской плиты».

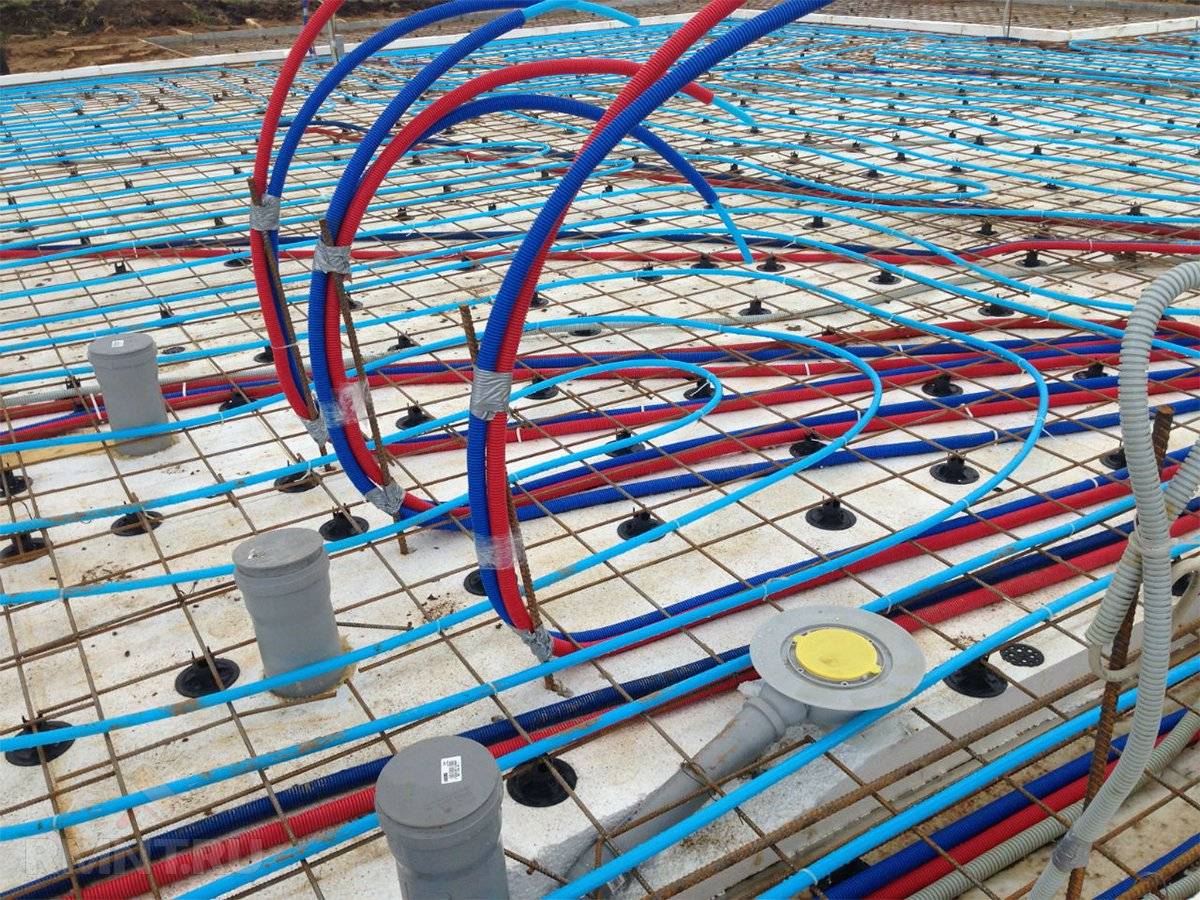

Прокладка коммуникаций

Строительство УШП проводится таким образом, чтобы в плите остались все необходимые коммуникации или каналы для их прокладки. Чтобы ничего не упустить из виду, вот максимально перечень того, что может быть скрыто в толще бетона:

  1. Трубки или нагревательный кабель тёплого пола;
  2. Ввод воды в дом;
  3. Сточные каналы с выходом в санузлах и местах расположения стояков;
  4. Водопроводные отводы для хозяйственных нужд;
  5. Вводной электрический кабель в защитной оболочке или только оболочка с кордом для протяжки;
  6. Выводы электричества для уличного освещения и хозяйственных нужд;
  7. 2–3 запасных канала для протяжки линий связи или дополнительных кабелей.

Необходимо учитывать, что скрытая прокладка коммуникаций при размещении узлов учета внутри здания может требовать оформления акта скрытых работ. Чтобы при заливке коммуникации не могли быть повреждены, их прокладывают исключительно внутри жестких оболочек, наиболее бюджетный пример которых — технические ПНД трубы из вторсырья. Чтобы трубы не сдавило массой бетона, их глушат и врезают золотниковые клапаны для накачки воздуха под давлением 3–3,5 атм.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

  1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
  2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
  3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
  4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
  5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
  6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
  7. Выкладывается армирующая сетка.
  8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением. Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

  • толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
  • по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
  • под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
  • размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
  • ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
  • плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

  • устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
  • чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
  • чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
  • греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
  • расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Конструкция и характеристики плиты УШП

Фундамент, выполненный из плит УШП, можно заливать без специальной техники, при этом он обладает минимальной трудозатратностью, стоит дешевле МЗЛФ и уступает цене лишь винтовым сваям.

  • изделия или материалы, предназначенные для строительства (7076);
  • паропроницаемость строительного материала (25898);
  • теплоизоляционные свойства (17177);
  • нормированные параметры горючести стройматериала (30244);
  • пенополистирол (15588).

Проектируя «шведское» основание для дома, конструкторы также обязательно учитывают СП:

  • воздействия, нагрузки (СП № 20.13330.2011);
  • основания, фундаменты (СП № 45.13330.2012 и № 22.13330.2011;
  • ключевые положения для железобетонных конструкций (СП № 63.13330.2012);
  • несущие или ограждающие конструкции (СП № 70.13330.2012).

Шведская система включает в себя:

  • ребристую плиту, толщина которой 10 см — это классический так называемый пол по грунту;
  • подбирают с учетом максимального сокращения теплопотерь, обеспечения стандартного прочностного запаса, при этом ребра по их периметру гарантируют устойчивость шведской плиты фундамента при вероятных движениях грунта;
  • контур теплого пола — по нему идет дополнительный обогрев жилищ, который экономит энергоноситель для ключевых контуров обогрева;
  • армопояс — его составляют 2 связанных прутьев арматуры, предупреждающих растрескивание при влиянии гнущих нагрузок;
  • инженерные системы — они заглубляются ниже показателя промерзания, их дублируют для обеспечения наибольшего результата;
  • гидроизоляция — защищает от влаги бетон, призвана иметь пароизолирующие свойствами;
  • утеплитель — держит тепло внутри сооружения, аккумулирует его, предотвращая промерзание земли под коттеджем;
  • песчаная подушка — имеет дренирующие свойства (вода не получит возможности подниматься выше слоя дренажа), целиком исключает возникновение поднятия пола;
  • геотекстиль — подходит исключительно для илистого грунта, предотвращает перемешивание дренажного слоя с частицами грунта.

Соответственно, в плиту по умолчанию вложены ребра жесткости, утеплитель, подогревающие плиты элементы. Периметр земли, покрытый этой конструкцией, оказывается надежно защищен от промерзания. Прочность плит бывает достаточной для тяжеловесных стен (кирпичных или блочных кладок в несколько этажей), а также различных кровельных материалов (сланцевой, керамической, цементно-песчаной черепицы).

Кроме расположения под фундаментом или вместо фундамента, а также горизонтально под здания на глубине пролегания ж/б конструкций, теплоизоляционный утеплитель УШП может монтироваться и по периметру вертикально, дублируя форму плитного основания. Трубы коммуникаций укладываются в изоляционном материале, дублируются для каждой инженерной системы

Как правило, выполненные по технологии УШП, они отличаются высокой ремонтопригодностью в процессе эксплуатации, что особенно важно

Кольцевой дренаж сосредоточивает в себе ливневые, паводковые, грунтовые стоки, отводит их в подземное вместилище для вторичного применения либо вместо откачки ассенизаторскими системами. В противоположность минеральным утеплителям, пенополистирол сохраняет свои свойства даже при постоянном контакте с водой, потому применяется в шведских системах без альтернатив для замены.

Преимущества и недостатки

УШП схема имеет достаточно наработок, чтобы относиться к апробированным системам при возведении оснований. Верх плиты остается ровным после окончания бетонных работ и является хорошим базисом под керамическое покрытие, ламинат, линолеум. Удобство и в том, что уровень пола во всех помещениях дома будет на одном уровне

Это важно при отделочных работах и эксплуатации жилья

Плюсы применения технологии УШП фундамента:

  • экономия средств на отопление дома благодаря изоляции фундамента от холода и снижению потерь энергии;
  • нет мостиков холода, поэтому не промерзают углы дома и цокольная часть;
  • нет усадки здания при строительстве на слабых грунтах, есть возможность застройки на любых почвах;
  • сокращение времени строительства за счет комплексного подхода к закладке коммуникаций и отделочных работ.

Трудности при выборе УШП или ленточного фундамента возникают в связи с высокой ценой на материалы и монтажные работы. Установку плиты выполняют квалифицированные кадры, т. к. нужна точность при выпуске коммуникаций, устройстве утепления, заливке бетона и армировании. Ошибки строителей исправить невозможно, т. к. на фундаменте уже возведен дом. Своими руками можно сделать такое основание под небольшое строение, например, мастерскую, гараж или баню.

Преимущества монолитной плиты

К конкретным плюсам монолитных плит для фундамента принято относить следующие пункты:

  • Долговечность. Этот пункт несколько раз частично упоминался выше, но это является важным качеством для любого строительного материала, поэтому достойно отдельного рассмотрения.
  • Монолит возводится по специальной технике, которая разрабатывалась, отталкиваясь от особенностей материала и формы такого фундамента. Если вся производственная технология соблюдена и фундамент установлен в соответствии со всеми правилами, то прослужит он долгое время.
  • Особенно, если сравнивать с аналогами в этой сфере, которые в этом параметре заметно проигрывают монолитному фундаменту.

Распределение нагрузки

Это нестандартное преимущество, которое присуще только фундаментам.

  • Этот параметр означает то, насколько равномерно всё, что находится на фундаменте будет давить на поверхность.
  • У монолитных плит всё в порядке с этой характеристикой.
  • Однородная конструкция и состав материалов, из которых изготавливается фундамент, обеспечивает достаточную плотность.
  • Она позволяет равномерно распределять нагрузку, что увеличивает максимальную грузоподъёмность всей конструкции.
  • Вот именно поэтому на монолитные плиты для фундамента огромный спрос в масштабной промышленности.

Отсутствие деформаций

Некачественные плиты для фундамента начинают портиться и терять целостность своей структуры.

  • Под действием силы тяжести всей остальной конструкции, плиты могут начать трескаться и лопаться.
  • Это происходит, если плотность материала или их смеси не соответствует стандарту, установленному для той конструкции, которая будет погружаться поверх фундамента.
  • Но если вы используете монолитный фундамент, то можете не волноваться на этот счёт.
  • Плиты монолитного типа очень качественно сделаны, они проходят несколько производственных проверок, после чего только поставляются на продажу в строительных магазинах.

Где рекомендуется и когда целесообразно применять УШП

Утеплённая шведская плита призвана решать следующие задачи:

  • Снижение теплопотерь сооружения в суровых условиях эксплуатации.
  • Создание комфортных условий для проживающих.
  • Предотвращение образования и развития плесени, грибка, гнили и других биологических образований, негативно влияющих на организм человека.

Обустройство УШП экономически и технически целесообразно в следующих случаях:

Расположение будущего сооружения в климатической зоне с низкими среднегодовыми температурами в сочетании с высоким уровнем грунтовых и/или паводковых вод.
Проблемные грунты на строительной площадке – почвы на месте возведения дома имеют повышенную концентрацию песка, торфа, глинистых частиц

На болотистых пучинистых грунтах, особое внимание уделяется усилению арматурного каркаса. Марка используемого товарного бетона не менее М500.
Плита используется в качестве несущего основания для зданий из брёвен (оцилиндрованного бревна, бруса и т.п.), пено-, газобетона, сэндвич панелей и других типов облегчённых стройматериалов. При этом общая высота сооружения не должна превышать 9м.
Планируется использовать альтернативные системы отопления

В частности, водяной тёплый пол, залитый в толщу плиты, которая является черновым полом для первого этажа и теплоаккумулятором для всего здания.

При этом общая высота сооружения не должна превышать 9м.
Планируется использовать альтернативные системы отопления. В частности, водяной тёплый пол, залитый в толщу плиты, которая является черновым полом для первого этажа и теплоаккумулятором для всего здания.

Фундамент УШП на стадии обустройства арматурного каркаса, с выведенными инженерными коммуникациями и уложенным трубопроводом тёплого полаИсточник stroycomplektpro.ru

Основные минусы

Конечно, как и любая конструкция, данный тип основания имеет и свои «минусы». Итак, рассмотрим основные недостатки утеплённой шведской плиты.

  • Все коммуникации (провода, линии передач и т.п.) монтируются непосредственно в бетонную плиту. Поэтому дальнейший их ремонт или изменение невозможны.
  • На территории стран СНГ данный вид основания используется относительно недавно. Поэтому нет точных прогнозов качества материалов после их использования в течение последующих 10-15 лет.
  • На начальном этапе строительства необходимо провести планировку и установку систем коммуникаций. Если эта процедура не будет проведена, то ее дальнейшая установка будет невозможна.
  • Монтаж должны проводить специалисты, имеющие квалификацию по данным видам работ.
  • Процесс установки цоколя имеет достаточно высокую стоимость.

Однако стоит отметить, что утепленная шведская плита с успехом применяется при строительстве зданий в европейских странах уже более полувека. Поэтому ее использование в условиях сурового российского климата крайне целесообразно.

Технология изготовления

Строительство основания требует четкого соблюдения технологии. Поэтому при монтаже фундамента УШП требуется выполнение пошаговой инструкции. На первом этапе место тщательно очищается, размечается. Котлован под основание роется на глубину до 0,4 м, это лучше делать при помощи экскаватора, а для небольшого дома это часто делается вручную.

Дно засыпается слоем чистого песка толщиной 15 см, его утрамбовывают, поливая водой для большего уплотнения. На подготовленную поверхность укладывается геотекстиль, при этом полотна на 30 см должны выступать за пределы фундамента. На материале обустраивается дренаж. Для этого на него высыпается слой гравия или щебня фракции от 20 до 40 мм, его толщина достигает 15 см. Иногда это делается в несколько слоев. Каждый слой пересыпается песком. После формирования подушки, выступающие края геотекстиля оборачиваются вокруг нее.

В дренаже прокладываются инженерные системы – канализация, водопровод, электрика в надежной изоляции. Высота отводов должна учитывать толщину фундамента, для зданий с высоким цоколем потребуется больше материалов.

Опалубка для УШП делается непосредственно из прочного утеплителя. Для этого используют пенополистирольные или фибролитовые плиты толщиной до 10 см. На углах устанавливаются блоки L-образной формы. Теплоизоляция должна быть прочной и не бояться воды. Конструкция укрепляется деревянными элементами из бруса.

Чтобы получилась шведская плита, на дренаж обязательно укладывается гидроизоляция. Допускается применение самого дешевого варианта – рубероида, но лучше использовать современные материалы. Полотнища укладываются внахлест на 150 мм, все стыки герметизируются. Края гидроизоляции должны выступать наружу на толщину будущего монолита.

Далее при возведении фундамента из утепленной шведской плиты, технология требует укладки нескольких теплоизолирующих слоев. Пенополистирол толщиной 100 мм настилают на гидроизоляцию, в местах прохождения коммуникаций их обрезают. Второй слой утеплителя стелют не сплошным слоем. На местах, где будет пол жилых помещений, под несущими стенами и конструкциями достаточно и одного слоя, поскольку там будут делаться ребра жесткости. При укладке плит, нужно, чтобы они лежали всплошную, иначе могут образоваться мостики холода.

Проводится армирование ростверков, которые будут заливаться бетоном. Для этого применяется арматура 12 мм сориентированная вдоль фундамента. Конструкция укрепляется прутом 10 мм закрепляемым проволокой. Все элементы каркаса связываются в единое целое.

Стальным прутом диаметром 10 мм армируются зоны нагрузки, из нее сваривается решетка с ячейкой 15 см. Ее делают с таким расчетом, чтобы защитный бетонный слой составил не менее 30 мм. На сетку укладываются трубы системы теплый пол, крепятся к ней хомутами. В местах, где будут ребра жесткости, трубки помещаются в гильзы из более прочного материала. Распределители системы выводятся и укрепляются на забитых вертикально прутьях. Теплый пол заполняют теплоносителем, проверяют ее герметичность под давлением.

Перед бетонированием выводят и заглушают все инженерные системы, после форму фундамента заполняют бетонным раствором. Погружным вибратором уплотняют смесь, следят за тем, чтобы не образовывалось пустот, особенно возле арматуры. Поверхность монолита тщательно выравнивается и накрывается полиэтиленом. Это обеспечит равномерное твердение раствора, позволит избежать его растрескивания. Летом его нужно периодически увлажнять.

Фундамент из утепленной шведской плиты — это технология, требующая точности и скрупулезного подхода. Только в этом случае получится надежное основание, которое можно сделать своими руками. УШП фундаменты экологичны, не оказывают излишнего давления на грунт и позволяют строить комфортное, современное, эргономичное и качественное жилье.

В чем особенность технологии?

  • Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
  • Глубина такого фундамента – минимальное.
  • Все коммуникационные трассы проходят внутри утепленной шведской плиты.
  • Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
